Sensor de Nível Capacitivo IFM LMT110

Pré-visualizar: LMT110 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2

LMT110 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2

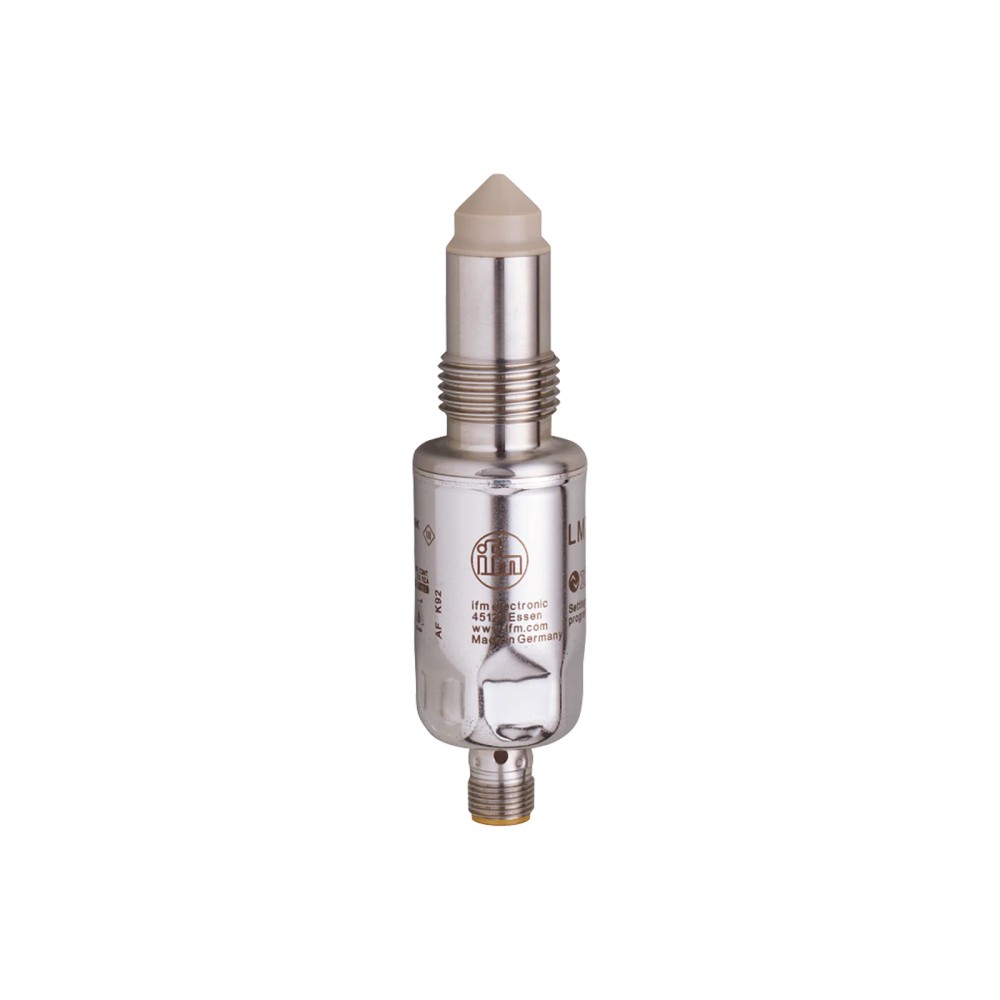

Imagem meramente ilustrativa

R$ 2.453,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT110
EAN: 4021179255134
NCM do produto: 90261029

Destaques do Produto Tecnologia Capacitivo...mais

Fechar menu

Saiba mais sobre: "LMT110 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2"

Destaques do Produto

Tecnologia

Capacitivo

Saída

PNP/NPN (IO-Link)

Conexão

G 1/2

Temperatura

Até 100°C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LMT110 IFM - Sensor de Nível Capacitivo para Detecção de Nível Limite IO-Link G 1/2

O sensor LMT110 da IFM é um dispositivo capacitivo projetado para detecção precisa de nível limite em líquidos, pastas e pós. Ele oferece robustez com construção em aço inoxidável e ponta em PEEK, garantindo resistência em ambientes industriais exigentes. O modelo suporta comunicação digital IO-Link, facilitando a integração e o monitoramento remoto do estado do processo.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	LMT110
Princípio de Medida	Capacitivo
Protocolo	IO-Link
Pressão Máxima	40 bar
Temp. Fluído	-40...100 °C
Proteção	IP68 / IP69K
Conexão Processo	G 1/2

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Tanques industriais de armazenamento de líquidos.
Linhas de produção de alimentos e bebidas (devido à resistência do material).
Reservatórios de óleo e lubrificantes industriais.
Detectores de nível para substâncias em pó em silos de pequeno porte.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 40 bar.
Fluidos que excedam a temperatura de 100°C.
Medição de substâncias altamente corrosivas que não sejam compatíveis com aço inoxidável 1.4404 ou PEEK.
Uso em sistemas que exigem sensores de medição contínua (o sensor é um interruptor de limite).

APLICAÇÕES E USO

Monitoramento de nível de lubrificantes em máquinas operatrizes.
Detecção de presença de fluídos refrigerantes em tanques.
Processos de envase de líquidos em indústrias alimentícias.
Monitoramento de sólidos em pó (farinhas, plásticos) em tanques de pequeno porte.

COMO ESCOLHER

Antes de comprar o LMT110 IFM - Sensor de Nível Capacitivo para Detecção de Nível Limite IO-Link G 1/2, verifique estes pontos:

Quando escolher o LMT110

Ideal para aplicações onde é necessário um sensor robusto e compacto, capaz de detectar diferentes tipos de meios (líquidos ou pós) e integrar com sistemas baseados em IO-Link.

Quando buscar outra alternativa

Caso a aplicação exija medição contínua (ex: 4-20mA proporcional), temperaturas acima de 100°C, ou pressões de trabalho superiores a 40 bar, este modelo não é indicado.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor de nível	Classificação funcional para detecção de nível limite.
Substâncias	Líquidos, pastosos, pós	Versatilidade de detecção de meios.

Dados elétricos
Tensão de operação	18...30 DC V	Faixa de alimentação requerida.
Consumo de corrente	< 50 mA	Eficiência energética do dispositivo.
Classe de proteção	III	Isolamento elétrico de segurança.

Interface e tempo de resposta
Interface	IO-Link	Comunicação digital padrão SDCI.
Tempo de resposta	< 0,5 s	Latência de processamento do sinal.

Condições ambientais
Temperatura do fluído	-40...100 °C	Faixa de resistência térmica do processo.
Pressão máxima	40 bar	Limite de resistência mecânica sob pressão.
Grau de proteção	IP 68; IP 69K	Resistência a fluidos e limpeza severa.

Dados mecânicos
Conexão	G 1/2	Tipo de rosca de montagem.
Materiais	Aço inox 1.4404, PEEK	Materiais em contato com o processo.
Dimensões	Ø 30 / L = 113 mm	Tamanho físico do sensor.

COMPATIBILIDADE

Comunicação

• IO-Link (Protocolo)

• Modo SIO (Standard I/O)

Conexões

Elétrica M12 Conector (4 pinos, codificação A)

Processo G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de água ou fluidos aquosos	✓	O sensor capacitivo responde bem a meios com constante dielétrica adequada.
Detecção de óleos lubrificantes	✓	Sensor com calibração de fábrica otimizada para substâncias à base de óleo.
Processos com pressão > 40 bar	✗	A pressão do reservatório excede o limite mecânico de segurança do componente.
Ambientes de lavagem industrial (IP69K)	✓	Classificação IP69K garante resistência a limpeza de alta pressão e temperatura.

INSTALAÇÃO

Como instalar o LMT110 IFM - Sensor de Nível Capacitivo para Detecção de Nível Limite IO-Link G 1/2

Certifique-se de que o reservatório ou tubulação possui a rosca G 1/2 compatível e está limpa.
Verifique a integridade da vedação do sensor antes da montagem.
Rosqueie o sensor manualmente na conexão de processo até sentir firmeza.
Utilize uma ferramenta adequada para apertar, respeitando o torque de vedação para não danificar o corpo em inox ou a rosca.
Conecte o cabo M12 de 4 polos ao sensor, alinhando a codificação A.
Verifique se o LED verde (operação) está aceso e teste o chaveamento do LED amarelo conforme o nível do meio.

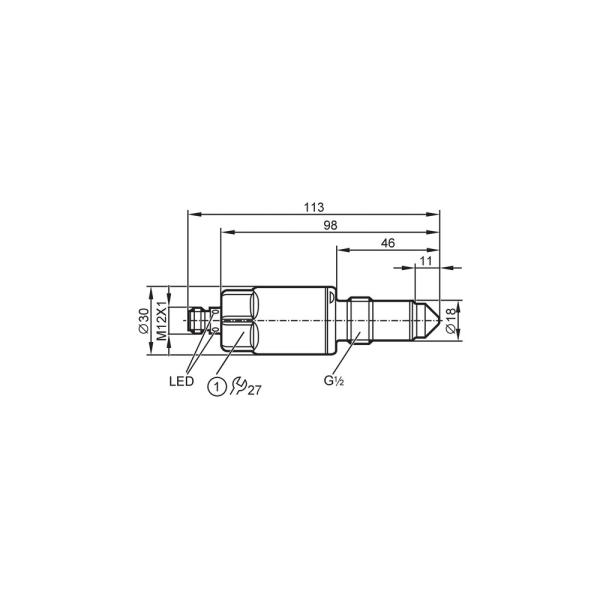

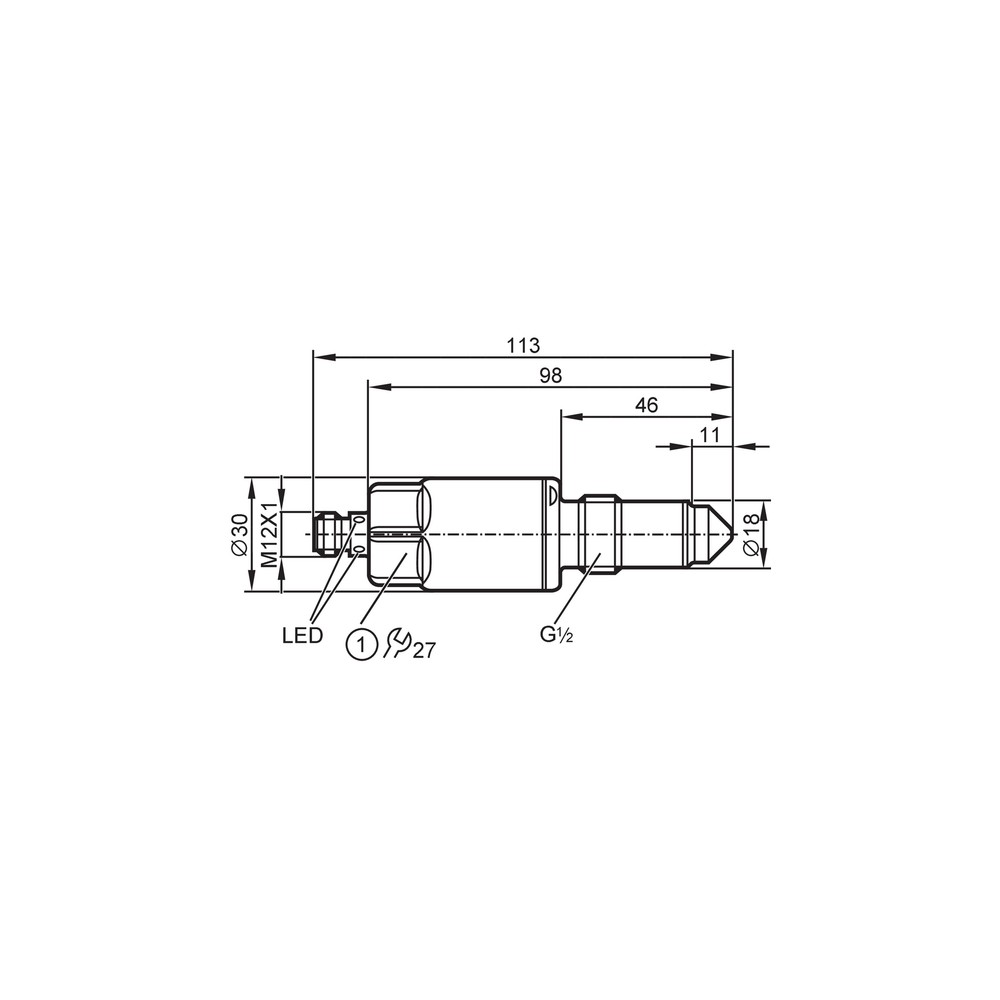

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não responde ou LEDs desligados.	Falha na conexão M12 ou falta de alimentação.	Verifique a continuidade do cabo e se a tensão de 18-30V DC está presente no conector.
O sensor aciona incorretamente sem presença de meio.	Acúmulo de sujeira ou incrustações na ponta sensora.	Realize a limpeza da ponta PEEK e verifique se o meio não está depositado permanentemente sobre a sonda.
Deriva na medição ou erro do sensor.	Temperatura do processo acima do limite operacional (100°C).	Meça a temperatura do fluido e compare com a faixa nominal de operação do sensor.
Comutação errática em ambientes de alta potência.	Interferência eletromagnética (EMI).	Certifique-se de que o cabo do sensor está blindado e afastado de cabos de força de alta tensão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial LMT110 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor LMT110 e qual sua principal função?

O LMT110 é um sensor de nível capacitivo projetado para detecção de nível limite em líquidos, substâncias pastosas e pós, utilizando a mudança na capacitância dielétrica para atuar.

O que acompanha o produto na embalagem?

O sensor acompanha a unidade sensora pronta para instalação com conexão de processo G 1/2, manual de instruções técnico e datasheet disponível para consulta.

Este sensor realiza a medição contínua do nível do tanque?

Não, este sensor não é adequado para medir nível contínuo, pois seu funcionamento é baseado na detecção de ponto limite (presença ou ausência de meio).

Existem limitações de aplicação para o LMT110?

Não deve ser utilizado em aplicações onde a temperatura do fluido supere permanentemente 100°C ou onde a pressão de operação exceda 40 bar.

Qual o sintoma de uma falha de conexão elétrica?

O usuário geralmente percebe uma ausência de sinal de comutação ou estados de LED inconsistentes, o que pode indicar falha de alimentação ou erro na conexão M12.

Por que o sensor pode apresentar leitura incorreta em meios viscosos?

O acúmulo excessivo de resíduos (incrustação) na ponta PEEK pode causar comutação falsa, sendo necessária a limpeza do elemento sensível.

Qual a vantagem do IO-Link neste modelo em comparação a sensores comuns?

O LMT110 oferece a flexibilidade de comunicação digital IO-Link e saídas configuráveis, enquanto sensores capacitivos convencionais oferecem apenas sinais binários simples.

Como decidir entre este modelo e um sensor de nível padrão?

A escolha depende da necessidade de integração com sistemas digitais (IO-Link) versus aplicações puramente analógicas/binárias, devendo-se considerar o custo-benefício da automação do processo.

Quais cuidados tomar durante a instalação mecânica?

A instalação exige que o sensor seja fixado na rosca G 1/2 com o torque adequado para garantir a vedação, evitando danos ao corpo do sensor.

Qual a procedência e garantia de qualidade deste sensor?

O produto é fabricado pela IFM Electronic, uma referência global em tecnologia de sensores industriais, seguindo normas internacionais de qualidade e compatibilidade.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial digital que permite a configuração remota e diagnóstico avançado do sensor (Ref.: IEC 61131-9).

Medição Capacitiva

Princípio de detecção onde o sensor monitora a variação da capacitância dielétrica quando o fluido entra em contato com a sonda (Ref.: Princípio de medida).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água (jatos de limpeza), comum em indústrias higiênicas (Ref.: Grau de proteção).

PEEK

Termoplástico de alto desempenho utilizado na ponta do sensor para garantir resistência química e mecânica (Ref.: Materiais).

Modo SIO

Modo de entrada/saída padrão que permite ao sensor operar como um dispositivo de chaveamento convencional sem necessidade de mestre IO-Link (Ref.: Modo SIO).
