Sensor de Nível Capacitivo IFM LMT105

Pré-visualizar: LMT105 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link PNP/NPN 253mm

LMT105 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link PNP/NPN 253mm

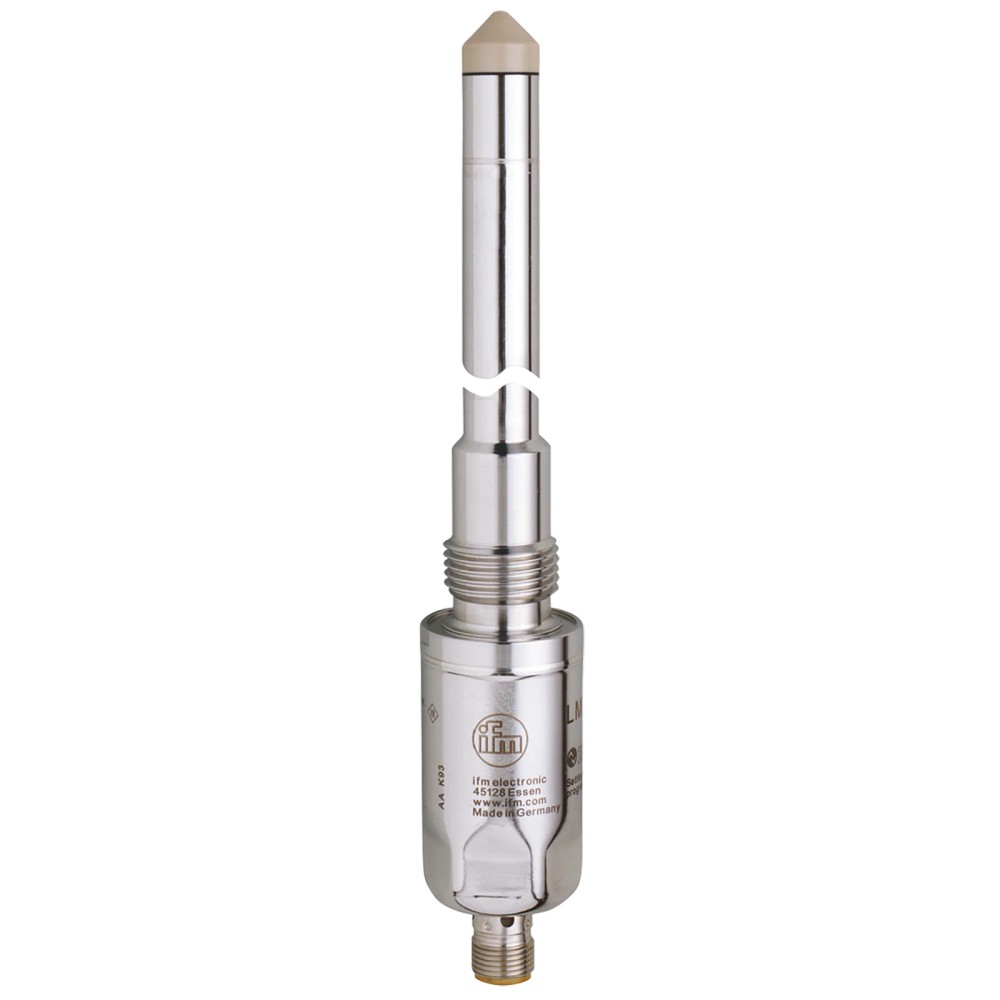

Imagem meramente ilustrativa

R$ 3.273,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT105
EAN: 4021179276788
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMT105 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link PNP/NPN 253mm"

Destaques do Produto

Aplicação

Detecção de nível limite

Princípio de medição

Capacitivo

Saída elétrica

PNP/NPN

Comunicação

IO-Link, com modo SIO

Conexão de processo

G 1/2 com cone de vedação

Comprimento da sonda

253 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível capacitivo IFM LMT105 para detecção de nível limite, PNP/NPN, IO-Link, sonda de 253 mm

O IFM LMT105 é um sensor capacitivo para detecção de nível limite em fluidos líquidos, pastosos e substâncias em pó. Possui saída de comutação PNP/NPN parametrizável e comunicação IO-Link. A sonda mede 253 mm, e a conexão de processo é G 1/2 com cone de vedação. A temperatura de operação do fluido indicada é de -20 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor capacitivo de nível para detecção de nível limite
Comprimento da sonda	253 mm
Saída	PNP/NPN; sinal de comutação parametrizável para abertura/fechamento
Comunicação	IO-Link; modo SIO disponível
Conexão de processo	G 1/2, cone de vedação
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura do fluido	-20 a 100 °C
Alimentação	18 a 30 V DC
Proteção	IP 68 e IP 69K
Pressão do reservatório	-1 a 40 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção pontual de nível limite em líquidos, fluidos pastosos e substâncias em pó, respeitando as condições de processo especificadas.
Instalações com alimentação de 18 a 30 V DC e entrada de controle compatível com saída PNP ou NPN.
Sistemas que utilizem IO-Link ou operação em modo SIO.
Montagem em conexão de processo G 1/2 com cone de vedação e espaço compatível com a sonda de 253 mm.

⚠ Considere outro se precisa de:

Não selecionar para operação contínua do fluido fora da faixa de -20 a 100 °C indicada para este modelo. A ficha também informa condição breve de -20 a 150 °C por 1 hora para água e óleo; verificar os limites e condições no datasheet.
Não selecionar quando a conexão de processo requerida não for G 1/2 com cone de vedação, sem antes validar a compatibilidade mecânica.
Não tratar o produto como medidor contínuo de nível: a ficha o especifica para detecção de nível limite.

APLICAÇÕES E USO

Detecção pontual de nível limite em líquidos e fluidos pastosos, conforme a função especificada para o LMT105.
Detecção de substâncias em pó, possibilidade indicada na descrição e na lista de substâncias da ficha; validar a aplicação concreta no processo.
Uso com água e fluidos à base de água, considerando que esse é o ajuste de fábrica e respeitando a temperatura de fluido informada de -20 a 100 °C.
Uso com óleos e substâncias à base de óleo, dentro das condições de processo indicadas; a ficha informa condição breve de -20 a 150 °C por 1 hora para óleo, a validar no datasheet.
Integração a entradas PNP/NPN ou a sistemas IO-Link, desde que alimentação, conexão elétrica e configuração sejam compatíveis.
A ficha descreve detecção de nível limite; não há base nela para afirmar que o sensor fornece medição contínua de nível.

COMO ESCOLHER

Antes de comprar o Sensor de nível capacitivo IFM LMT105 para detecção de nível limite, PNP/NPN, IO-Link, sonda de 253 mm, verifique estes pontos:

Escolha o LMT105 quando

A aplicação exigir detecção de nível limite capacitiva, sonda de 253 mm, conexão G 1/2 com cone de vedação e operação dentro das faixas elétricas e de processo informadas.

Avalie outra configuração quando

O sistema exigir medição contínua de nível ou uma conexão de processo diferente. A ficha deste modelo descreve detecção de limite e conexão G 1/2; confirme a necessidade com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Identificação do fabricante informada para o produto.
Modelo e SKU	LMT105	Código do modelo e referência comercial.
GTIN	4021179276788	Identificador comercial do produto.
Tipo de produto	Sensor de nível capacitivo para detecção de nível limite	Função indicada para o sensor; não caracteriza medição contínua.
Princípio de medição	Capacitivo	Princípio de detecção indicado na ficha.
Substâncias indicadas	Fluidos líquidos e pastosos; substâncias em pó	Tipos de substância informados para a aplicação.
Fluidos recomendados	Água, fluidos à base de água, óleos, substâncias à base de óleo e substâncias em pó	Lista de fluidos e substâncias indicada na ficha.
Ajuste de fábrica	Fluidos à base de água	Condição de ajuste de fábrica informada.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Valor de consumo informado.
Corrente máxima constante DC	100 mA	Limite de corrente constante indicado na ficha.
Queda de tensão máxima DC	2,5 V	Valor máximo informado para queda de tensão.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição e referência de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6; 8 g (10 a 2000 Hz)	Condição e referência de ensaio informadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4 para tanques fechados	Referências EMC indicadas na ficha.

Saídas e entradas/saídas
Função elétrica	PNP/NPN	Tipo de saída especificado.
Sinal de saída	Sinal de comutação; IO-Link	Sinais e interface indicados.
Quantidade de saídas digitais	2	Quantidade informada na ficha técnica.
Função da saída	Abertura/fechamento, parametrizável	A função pode ser configurada conforme indicado.
Tempo de resposta	< 0,5 s	Tempo de resposta informado.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link	Interface digital de comunicação do sensor.
Revisão IO-Link	1.1	Revisão informada na ficha.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo indicado.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Modo SIO	Sim	Operação em modo SIO indicada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo informados para a comunicação.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos especificados.
Classe Master Port	A	Classe indicada para a porta master.

Faixa de medição e condições de processo
Temperatura do fluido	-20 a 100 °C	Faixa de operação indicada para o fluido.
Temperatura breve da água	-20 a 150 °C por 1 hora	Condição breve informada para água; não substitui a faixa normal de operação.
Temperatura breve do óleo	-20 a 150 °C por 1 hora	Condição breve informada para óleo; não substitui a faixa normal de operação.
Pressão do reservatório	-1 a 40 bar (-0,1 a 4 MPa)	Faixa informada para o reservatório.
Pressão máxima	40 bar	Limite máximo informado.
MAWP segundo CRN	40 bar	Valor informado para MAWP segundo CRN.

Condições ambientais
Temperatura ambiente	-20 a 85 °C	Faixa ambiental indicada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados para o produto.
Certificado UL	H001	Identificação de certificado informada na ficha.

Dados mecânicos e materiais
Comprimento da sonda	253 mm	Comprimento ativo da sonda especificado.
Comprimento total	355 mm	Dimensão total informada.
Diâmetro	30 mm	Diâmetro informado.
Dimensões resumidas	Ø 30 mm; comprimento 355 mm	Dimensões gerais indicadas na ficha.
Conexão de processo	G 1/2 com cone de vedação	Conexão mecânica especificada.
Materiais de construção	1.4404 (aço inoxidável/316L), 1.4571 (aço inoxidável/316Ti), PEEK, PEI e FKM	Materiais informados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L), 1.4571 (aço inoxidável/316Ti), PEEK com Ra < 0,8 μm / Rz = 4 μm e FKM	Materiais e características de superfície informados para as partes em contato com o fluido.
Torque de aperto máximo	20 a 25 Nm	Faixa de torque indicada na ficha.
Peso	354,8 g	Peso informado no conjunto de dados.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada.

Displays e elementos de operação
Indicação de estado de comutação	LED amarelo	Indicação visual informada.
Indicação do estado de operação	LED verde	Indicação visual informada.

Confiabilidade
MTTF	223 anos	Valor de MTTF informado na ficha; não representa período de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, perfil Smart Sensor SSP 0 Generic Profiled Sensor; modo SIO disponível; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC. Saída PNP/NPN, com sinal de comutação e função de abertura/fechamento parametrizável. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Rosca G 1/2 com cone de vedação. A compatibilidade mecânica depende de o ponto de montagem aceitar essa conexão e o comprimento de sonda de 253 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com saída PNP ou NPN e alimentação dentro de 18 a 30 V DC	✓	A ficha especifica saída PNP/NPN e essa faixa de tensão de operação; validar configuração e ligação elétrica.
Rede de automação com IO-Link compatível com revisão 1.1	✓	O sensor informa interface IO-Link e revisão 1.1; também dispõe de modo SIO.
Ponto de montagem com conexão G 1/2 e cone de vedação	✓	Essa é a conexão de processo especificada para o LMT105.
Aplicação que requer leitura contínua de nível, em vez de detecção de limite	✗	O produto é especificado para detecção de nível limite; a ficha não o caracteriza como transmissor de nível contínuo.
Processo com fluido a temperatura acima de 100 °C em operação normal	✗	A faixa informada para temperatura do fluido é de -20 a 100 °C. Há indicação separada de condição breve até 150 °C por 1 hora para água e óleo; consultar o datasheet para avaliar essa condição específica.

INSTALAÇÃO

Como instalar o Sensor de nível capacitivo IFM LMT105 para detecção de nível limite, PNP/NPN, IO-Link, sonda de 253 mm

Confirme que a função requerida é detecção de nível limite e que o fluido e as condições de processo estão dentro dos limites do datasheet.
Verifique no equipamento e no ponto de montagem a conexão G 1/2 com cone de vedação e o espaço necessário para a sonda de 253 mm.
Instale o sensor de acordo com a conexão de processo e os procedimentos da instalação; respeite o torque de aperto indicado de 20 a 25 Nm.
Conecte o M12 codificado A de 4 contatos à alimentação e ao sistema de controle conforme o esquema de ligação do fabricante.
Ajuste a configuração da saída PNP/NPN e a função de abertura/fechamento de acordo com a entrada do controlador e a aplicação.
Após energizar, verifique os LEDs de estado e confirme a comutação ou a comunicação IO-Link no sistema de controle.

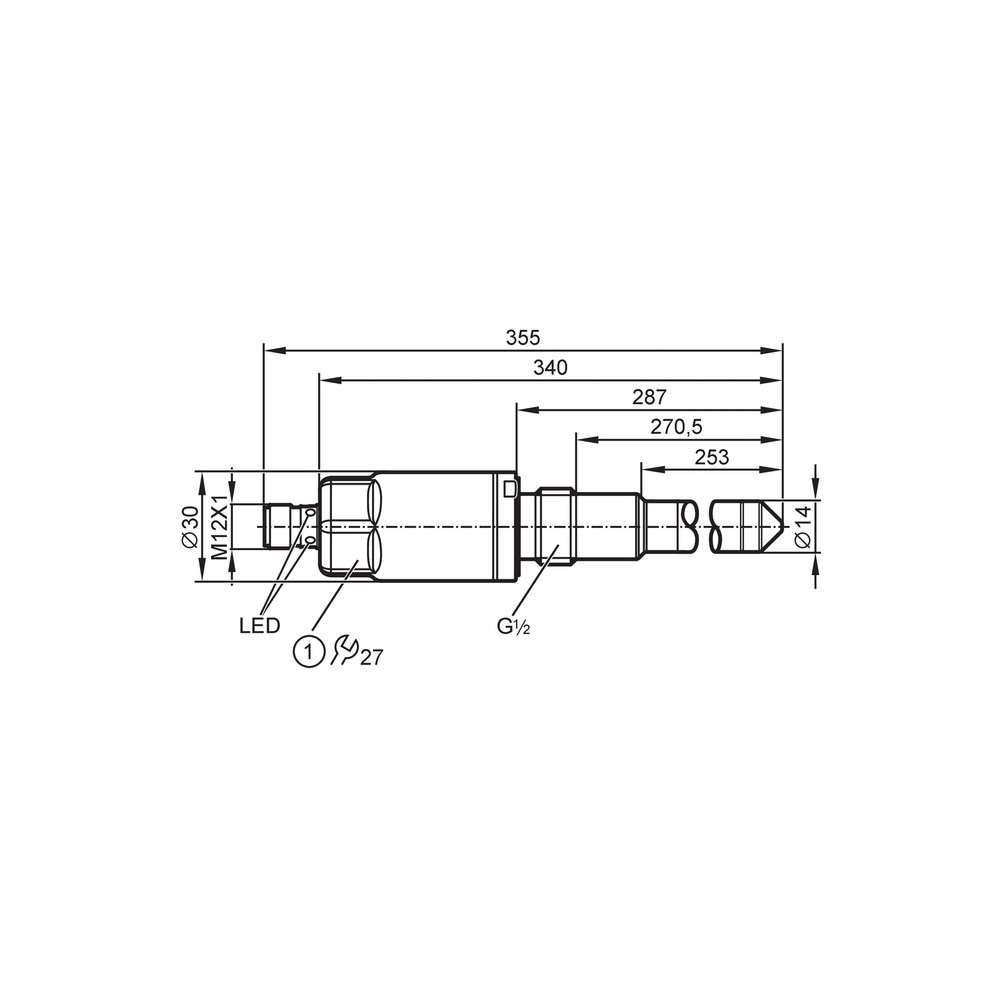

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece mudança de estado quando o nível alcança o ponto de detecção.	Ligação ou configuração da saída incompatível com a entrada, ou aplicação fora das condições de uso especificadas.	Confirme alimentação de 18 a 30 V DC, configuração PNP/NPN e função de saída; compare fluido e temperatura com o datasheet.
O sensor não estabelece comunicação IO-Link.	Porta, cabeamento ou configuração do master incompatível com a interface do sensor.	Verifique a conexão M12 codificada A, a configuração da porta e o suporte a IO-Link revisão 1.1; confirme se o sistema está configurado para IO-Link ou modo SIO.
A indicação visual não corresponde ao estado esperado pelo sistema.	A função de saída parametrizada ou a lógica de abertura/fechamento não corresponde à lógica de controle.	Observe os LEDs amarelo e verde e confira a parametrização da saída e a interpretação do sinal no controlador.
Há vazamento no ponto de montagem.	Conexão de processo, assentamento do cone de vedação ou aperto inadequados.	Confirme que a conexão corresponde a G 1/2 com cone de vedação e verifique a montagem e o torque especificado de 20 a 25 Nm, seguindo os procedimentos do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LMT105 em português (Datasheet) Desenho em escala IFM LMT105 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMT105 e para que serve?

É um sensor capacitivo para detecção de nível limite em líquidos, fluidos pastosos e substâncias em pó. Sua saída é PNP/NPN e ele oferece comunicação IO-Link.

O LMT105 funciona com IO-Link e também como sensor de comutação convencional?

Sim. A ficha informa IO-Link e modo SIO, além de sinal de comutação PNP/NPN. A integração elétrica deve ser feita conforme o datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens adicionais incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo do fornecimento.

Qual conexão de processo e conexão elétrica esse sensor usa?

A conexão de processo é G 1/2 com cone de vedação. A conexão elétrica é M12, codificação A, com 4 contatos.

Posso usar o LMT105 para medir continuamente o nível do tanque?

A ficha especifica detecção de nível limite, não medição contínua. Para uma leitura contínua, selecione um produto cuja documentação declare essa função.

O sensor pode operar com fluido acima de 100 °C o tempo todo?

A ficha indica -20 a 100 °C para a temperatura do fluido. O limite breve informado de até 150 °C por 1 hora para água e óleo não deve ser interpretado como faixa de operação contínua.

O sensor está energizado, mas não comuta; o que devo conferir antes de trocar?

Confira a alimentação de 18 a 30 V DC, a seleção PNP/NPN e a parametrização da função de saída. Verifique também se a condição do fluido está dentro do especificado.

O IO-Link não aparece no controlador; o sensor pode estar com defeito?

Antes de substituir, confira a configuração da porta master, a conexão M12 e o suporte do sistema à revisão IO-Link 1.1. A ficha também informa operação em modo SIO, que não equivale à comunicação IO-Link.

Como escolher entre o LMT105 e um sensor de nível contínuo?

Escolha o LMT105 quando o requisito for detecção de nível limite e as conexões e faixas de processo forem compatíveis. Se for necessária uma medição contínua, procure um modelo cuja ficha técnica especifique essa função.

Que cuidados devo ter ao instalar o LMT105?

Confirme a conexão G 1/2 com cone de vedação, o espaço para a sonda e o torque informado de 20 a 25 Nm. Faça a ligação elétrica seguindo o diagrama do datasheet e a configuração do sistema.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Detecção de presença ou ausência de substância em um ponto definido, sem caracterizar medição contínua de nível. (Ref.: aplicação: detecção de nível limite)

Princípio capacitivo

Princípio de detecção indicado para identificar a condição de nível da substância no ponto de instalação. (Ref.: princípio de medição capacitivo)

PNP/NPN

Tipos de saída de comutação que devem ser compatíveis com a entrada do controlador. (Ref.: função elétrica PNP/NPN)

IO-Link

Interface de comunicação digital informada para parametrização e troca de dados com um master compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

Cone de vedação

Geometria de vedação associada à conexão de processo especificada para a montagem do sensor. (Ref.: conexão G 1/2 com cone de vedação)
