R$ 3.215,04
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: LMT104
- EAN: 4021179276771
- NCM do produto: 90261029
Destaques do Produto
Tipo de detecção...mais
Saiba mais sobre: "LMT104 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1/2 PNP/NPN"
Destaques do Produto
Tipo de detecção
Nível limite por princípio capacitivo
Sinal de saída
PNP/NPN, parametrizável
Comunicação
IO-Link; modo SIO disponível
Processo
Rosca G 1/2, cone de vedação
Sonda
153 mm
Temperatura do fluido
-20 a 100 °C para água e óleo
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

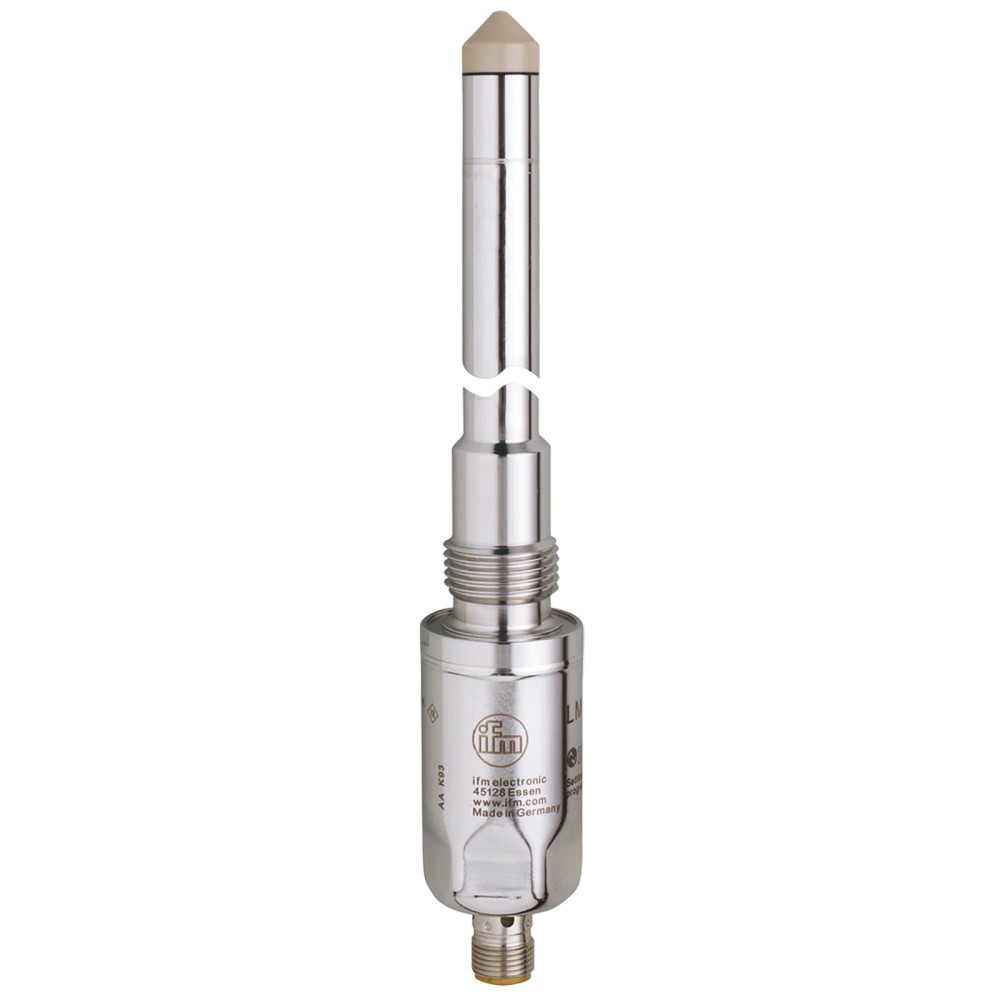

Sobre o Sensor de Nível Capacitivo IFM LMT104 para Detecção de Nível Limite, IO-Link, G 1/2, PNP/NPN
O IFM LMT104 é um sensor capacitivo eletrônico para detecção de nível limite em líquidos, substâncias pastosas e pós. Possui saída de comutação PNP/NPN parametrizável e comunicação IO-Link. Sua conexão de processo é G 1/2 com cone de vedação, e o comprimento da sonda é de 153 mm. A temperatura indicada para água e óleo é de -20 a 100 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Aplicação | Detecção de nível limite |
| Princípio de medição | Capacitivo |
| Saída elétrica | PNP/NPN; saída parametrizável para abertura/fechamento |
| Comunicação | IO-Link 1.1; modo SIO disponível |
| Conexão de processo | G 1/2 com cone de vedação |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Comprimento da sonda | 153 mm |
| Temperatura do fluido | -20 a 100 °C para água e óleo |
| Pressão do reservatório | -1 a 40 bar |
| Grau de proteção | IP 68; IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de nível limite em líquidos e substâncias pastosas ou em pó, conforme os fluidos indicados na ficha.
- Aplicações com água, fluidos à base de água, óleos e substâncias à base de óleo, respeitando os limites de temperatura e pressão especificados.
- Instalações que aceitem conexão de processo G 1/2 com cone de vedação e conexão elétrica M12.
- Sistemas que utilizem entrada PNP ou NPN compatível com a saída parametrizada, ou IO-Link conforme IEC 61131-9.
⚠ Considere outro se precisa de:
- Não selecionar para uma aplicação cuja temperatura contínua do fluido exceda 100 °C para água ou óleo; a ficha informa até 150 °C apenas como temperatura breve da substância, por 1 hora.
- Não selecionar se a conexão de processo requerida for diferente de G 1/2 com cone de vedação, sem validar previamente a adaptação mecânica.
- Não conectar diretamente a uma entrada incompatível com a saída configurada ou com os limites elétricos do sensor; confirmar a interface do controlador e a parametrização antes da instalação.
APLICAÇÕES E USO
- Detecção de nível limite em tanques ou reservatórios com água ou óleo, desde que a temperatura do fluido permaneça na faixa especificada e a pressão esteja dentro dos limites declarados; aplicação contextualizada a partir dos fluidos e da função informados na ficha.
- Detecção de presença de fluidos à base de água, óleos, substâncias pastosas ou pós, conforme a lista de substâncias indicada pelo fabricante; confirmar o ajuste e a compatibilidade do material com o fluido específico.
- Integração a sistemas de automação por IO-Link com master de porta classe A, ou uso da saída de comutação em modo SIO, respeitando a configuração elétrica.
- A ficha não estabelece um uso específico por setor industrial nem confirma desempenho para cada composição de fluido; validar a aplicação com a ficha técnica do fabricante quando as condições diferirem das declaradas.
COMO ESCOLHER
Antes de comprar o Sensor de Nível Capacitivo IFM LMT104 para Detecção de Nível Limite, IO-Link, G 1/2, PNP/NPN, verifique estes pontos:
Escolha o LMT104 quando
A aplicação exigir detecção capacitiva de nível limite, conexão G 1/2 com cone de vedação, sonda de 153 mm e saída PNP/NPN ou integração IO-Link. Verifique também temperatura, pressão e compatibilidade do fluido com os materiais em contato.
Avalie outra opção quando
O processo exigir medição contínua de nível, uma conexão mecânica diferente ou operação contínua fora da faixa indicada para o fluido. A ficha caracteriza o LMT104 como sensor de detecção de nível limite; confirme com o fabricante a adequação a condições não descritas.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e função | ||
|---|---|---|
| Fabricante | IFM | Marca informada para o produto. |
| Modelo | LMT104 | Código do modelo e SKU. |
| Part number | LMT104 | Identificação da peça. |
| GTIN | 4021179276771 | Identificador comercial informado no anúncio. |
| Tipo de produto | Sensor de nível para detecção de nível limite | Função declarada do equipamento; não caracteriza medição contínua. |
| Princípio de medida | Capacitivo | Princípio de detecção especificado. |
| Sinal de saída | Sinal de comutação; IO-Link | Saída de chaveamento e interface indicadas. |
| Substâncias indicadas | Fluidos líquidos e pastosos; substâncias em pó | Categorias de substâncias indicadas na ficha. |
| Área de aplicação e processo | ||
|---|---|---|
| Fluidos recomendados | Água; fluidos à base de água; óleos; substâncias à base de óleo; substâncias em pó | Lista de fluidos e substâncias indicada pelo fabricante. |
| Ajuste de fábrica | Fluidos à base de água | Condição de ajuste de fábrica informada na ficha. |
| Conexão de processo | Rosca G 1/2 com cone de vedação | Interface mecânica com o processo. |
| Pressão do reservatório | -1 a 40 bar / -0,1 a 4 MPa | Faixa de pressão informada para o reservatório. |
| MAWP em aplicações segundo CRN | 40 bar | Pressão máxima de trabalho admissível informada para aplicações segundo CRN. |
| Tempo de resposta | < 0,5 s | Tempo de resposta declarado. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Valor mínimo de ciclo informado para o processo. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 50 mA | Consumo informado, distinto da corrente de saída. |
| Classe de proteção elétrica | III | Classe de proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção elétrica declarado. |
| Proteção contra sobrecarga | Sim | Recurso de proteção declarado. |
| Proteção contra curto-circuito | Sim, por impulso | Versão de proteção contra curto-circuito indicada. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo especificado para a saída. |
| Corrente constante máxima da saída de comutação DC | 100 mA | Limite máximo declarado para a saída de comutação. |
| Entradas/saídas e configuração | ||
|---|---|---|
| Função elétrica | PNP/NPN | Tipo de saída indicado; selecionar ou parametrizar de acordo com a entrada do controlador. |
| Quantidade de saídas digitais | 2 | Número de saídas digitais informado. |
| Saída | Abertura/fechamento, parametrizável | Comportamento configurável indicado na ficha. |
| Dados do processo binários | 2 | Quantidade de dados binários de processo informada. |
| Dados do processo analógicos | 1 | Quantidade de dados analógicos de processo informada. |
| Modo SIO | Sim | Operação em modo SIO disponível. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital indicada para comunicação com master compatível. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Padrão de comunicação indicado. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa e modo de transferência informados. |
| Classe de master port exigida | A | Classe de porta do master IO-Link indicada. |
| Perfil | Smart Sensor - SSP 0 Generic Profiled Sensor | Perfil declarado para integração. |
| DeviceID | 370 | Identificador do dispositivo IO-Link. |
| Condições ambientais e térmicas | ||
|---|---|---|
| Temperatura do fluido para água | -20 a 100 °C | Faixa indicada para água. |
| Temperatura do fluido para óleo | -20 a 100 °C | Faixa indicada para óleo. |
| Temperatura breve da substância para água | -20 a 150 °C, por 1 h | Condição breve especificada; não equivale à faixa contínua. |
| Temperatura breve da substância para óleo | -20 a 150 °C, por 1 h | Condição breve especificada; não equivale à faixa contínua. |
| Temperatura ambiente | -20 a 85 °C | Faixa ambiente declarada na ficha. |
| Aviso sobre temperatura ambiente | Temperatura do fluido < 100 °C: -20 a 60 °C; temperatura do fluido < 150 °C | Condição adicional indicada pelo fabricante; verificar a ficha técnica para a combinação precisa de temperatura ambiente e do fluido. |
| Temperatura de armazenamento | -40 a 85 °C | Faixa especificada para armazenamento. |
| Grau de proteção | IP 68; IP 69K | Graus de proteção declarados; observar as condições definidas pelo fabricante. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Condição de ensaio de choque informada. |
| Resistência a vibrações | DIN EN 60068-2-6, 8 g (10 a 2000 Hz) | Condição de ensaio de vibração informada. |
| EMC | DIN EN 61000-6-2; DIN EN 61000-6-4, tanques fechados | Normas e condição de aplicação citadas na ficha. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Comprimento da sonda | 153 mm | Comprimento ativo/inserido declarado para a sonda. |

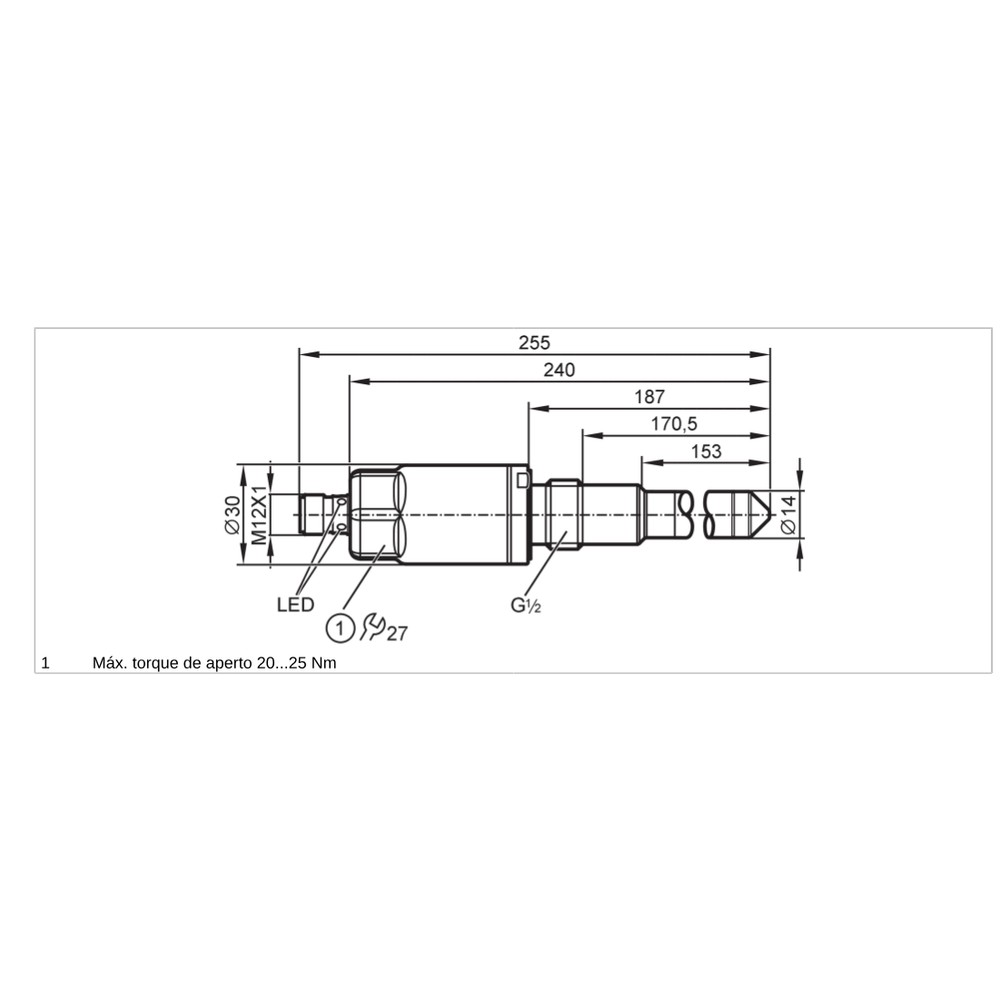

| Dimensões | Ø 30 mm / L = 255 mm | Dimensões gerais informadas. |
| Materiais de construção | 1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM | Materiais declarados para o produto. |
| Materiais em contato com o fluido | 1.4404 (aço inoxidável / 316L); PEEK, Ra < 0,8 µm / Rz = 4 µm; FKM | Materiais e característica de superfície informados para partes em contato com o fluido. |
| Torque máximo de aperto | 20 a 25 Nm | Faixa de torque de aperto indicada. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Tipo e configuração do conector elétrico. |
| Peso | 321,5 g | Peso indicado no conjunto de dados do produto. |
| Contatos | Banhados a ouro | Característica especial declarada para os contatos. |
| Displays e elementos de operação | ||
|---|---|---|
| Display de estado de operação | LED verde | Indicação visual do estado de operação. |
| Display de status de chaveamento | LED amarelo | Indicação visual do estado de chaveamento. |
| Conformidade e dados complementares | ||
|---|---|---|
| Certificado UL, número de aprovação | H001 | Número de aprovação informado. |
| Certificado UL, número do arquivo | E174191 | Número de arquivo informado. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| NCM | 9026.10.29 | Classificação fiscal informada. |
| MTTF | 222 anos | Valor declarado no conjunto de dados; não representa garantia nem vida útil assegurada. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud).
• Modo SIO disponível.
• Perfil Smart Sensor SSP 0 Generic Profiled Sensor; DeviceID 370.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC; saída PNP/NPN parametrizável, duas saídas digitais e corrente constante máxima de 100 mA por saída de comutação DC. Verifique a configuração da saída e a compatibilidade da entrada do controlador. Classe de port master IO-Link exigida: A.
Processo
Rosca G 1/2 com cone de vedação. A compatibilidade mecânica depende de o ponto de instalação aceitar essa conexão e a vedação correspondente; não confundir com o conector elétrico M12.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com entrada digital compatível com PNP ou NPN, conforme a saída configurada | ✓ | A função elétrica é PNP/NPN e a saída é parametrizável. Confirmar tensão, tipo de entrada e limite de corrente da aplicação. |
| Master IO-Link com port classe A e comunicação conforme IEC 61131-9 | ✓ | A ficha especifica IO-Link 1.1, padrão SDCI IEC 61131-9 e classe A exigida para a porta master. |
| Instalação mecânica com rosca G 1/2 e cone de vedação compatível | ✓ | Essa é a conexão de processo indicada para o sensor. O conector elétrico é separado e utiliza M12. |
| Água ou óleo entre -20 e 100 °C, dentro da pressão de reservatório especificada | ✓ | A ficha indica essa faixa de temperatura para água e óleo e pressão de -1 a 40 bar; confirmar também a compatibilidade do fluido com os materiais molhados. |
| Medição contínua de nível em vez de detecção de nível limite | ✗ | O produto é especificado para detecção de nível limite; a ficha não o caracteriza como instrumento de medição contínua. |
| Fluido acima de 100 °C em operação contínua para água ou óleo | ✗ | A faixa indicada para água e óleo é -20 a 100 °C. A ficha informa temperatura breve de até 150 °C por 1 hora, não operação contínua nessa temperatura. |
INSTALAÇÃO
Como instalar o Sensor de Nível Capacitivo IFM LMT104 para Detecção de Nível Limite, IO-Link, G 1/2, PNP/NPN
- Confirme que a aplicação requer detecção de nível limite e que o fluido, a temperatura e a pressão estão dentro das condições especificadas.
- Verifique se o ponto de montagem aceita rosca G 1/2 com cone de vedação e se os materiais em contato com o fluido são compatíveis com o processo.
- Instale o sensor respeitando o torque máximo de aperto especificado de 20 a 25 Nm; não exceda o limite indicado.
- Conecte o cabo ao conector M12, codificação A, e confirme a pinagem no datasheet do fabricante antes de energizar.
- Alimente o sensor com 18 a 30 V DC e conecte a saída PNP/NPN à entrada compatível do controlador, ou integre-o a um master IO-Link com porta classe A.
- Configure a saída e valide o estado de operação, o chaveamento e a comunicação no sistema; use os LEDs verde e amarelo como indicações de estado.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta quando o nível muda. | Alimentação fora da faixa especificada, ligação incorreta ou saída configurada de forma incompatível com a entrada do controlador. | Meça a alimentação no conector, confirme a ligação e a configuração PNP/NPN e observe o LED amarelo de status de chaveamento. |
| O controlador não recebe dados IO-Link. | Porta do master, conexão ou configuração de comunicação incompatível com os dados do sensor. | Confirme que a porta master é classe A, que o cabo e o conector M12 estão conectados e que a configuração usa IO-Link 1.1 e o perfil indicado na ficha. |
| O estado de detecção não corresponde à presença do fluido. | Ajuste ou parametrização inadequados à substância, considerando que o ajuste de fábrica é para fluidos à base de água. | Confira a substância aplicada, o ajuste de fábrica e os parâmetros do sensor no IO-Link; consulte o datasheet para o procedimento de parametrização. |
| Há falha de vedação ou vazamento no ponto de montagem. | Conexão de processo incompatível, vedação inadequada ou aperto fora da faixa indicada. | Verifique se a conexão é G 1/2 com cone de vedação e confira a instalação e o torque aplicado, respeitando o máximo especificado. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM LMT104 e para que tipo de sistema ele serve?
É um sensor capacitivo para detecção de nível limite. Serve a sistemas que aceitem saída PNP/NPN ou integração IO-Link, observadas as condições do processo.
O que acompanha o sensor na embalagem?
A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. O produto não tem acessórios listados neste cadastro.
O LMT104 é indicado para medir continuamente o nível do tanque?
Não é essa a função especificada: o LMT104 é descrito para detecção de nível limite. A ficha não o caracteriza como instrumento de medição contínua.
Posso usar o LMT104 com fluido acima de 100 °C o tempo todo?
A ficha indica até 100 °C para água e óleo e informa até 150 °C somente como temperatura breve, por 1 hora. Portanto, ela não confirma operação contínua acima de 100 °C para esses fluidos.
O sensor está ligado, mas não muda o estado da saída; o que verifico antes de trocar?
Confira a alimentação de 18 a 30 V DC, a ligação e se a saída PNP/NPN está configurada para a entrada do controlador. Observe também o LED amarelo de status de chaveamento.
O master não reconhece o sensor por IO-Link; qual é a primeira verificação?
Confirme que o master utiliza uma porta classe A e que a conexão M12 está correta. Verifique também a configuração IO-Link 1.1 e os dados de identificação indicados na ficha.
Devo comprar o sensor avulso ou um kit?
Este cadastro descreve o sensor e informa uma peça por embalagem, sem relacionar um kit ou acessórios inclusos. Verifique separadamente os cabos, conectores e demais itens requeridos pela instalação.
Como decido entre o LMT104 e um sensor de outra tecnologia?
Escolha o LMT104 se a necessidade for detecção capacitiva de nível limite e as conexões e condições de processo forem compatíveis. Para medição contínua ou requisitos não descritos na ficha, compare com um produto cuja função e limites estejam explicitamente especificados.
Que cuidado devo ter na montagem mecânica?
Confirme a conexão G 1/2 com cone de vedação e aplique torque dentro da faixa indicada de 20 a 25 Nm. Verifique também a compatibilidade dos materiais em contato com o fluido.
Como confirmar a ligação elétrica sem arriscar uma conexão incorreta?
Consulte o datasheet do fabricante para a pinagem do conector M12 antes de ligar. A ficha informa codificação A e 4 contatos, mas a pinagem não está reproduzida neste cadastro.
GLOSSÁRIO TÉCNICO
Detecção de nível limite
Comutação que indica uma condição de nível; o LMT104 é especificado para essa função, não para medição contínua. (Ref.: Tipo de produto — sensor de nível para detecção de nível limite.)
Princípio capacitivo
Método de detecção indicado para o sensor. (Ref.: Princípio de medida — capacitivo.)
IO-Link
Interface digital de comunicação entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9.)
PNP/NPN
Tipos de saída de comutação que devem corresponder à entrada do controlador e à configuração aplicada. (Ref.: Função elétrica — PNP/NPN.)
Cone de vedação
Forma da conexão de processo especificada para montagem mecânica e vedação. (Ref.: Conexão de processo — G 1/2 com cone de vedação.)
Ligações relacionadas com "LMT104 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1/2 PNP/NPN"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "LMT104 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1/2 PNP/NPN"
Para avaliar, preencha:
Sua última visita
