Sensor de Nível Capacitivo IFM LMT102

Pré-visualizar: LMT102 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, PNP/NPN, 38mm

LMT102 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, PNP/NPN, 38mm

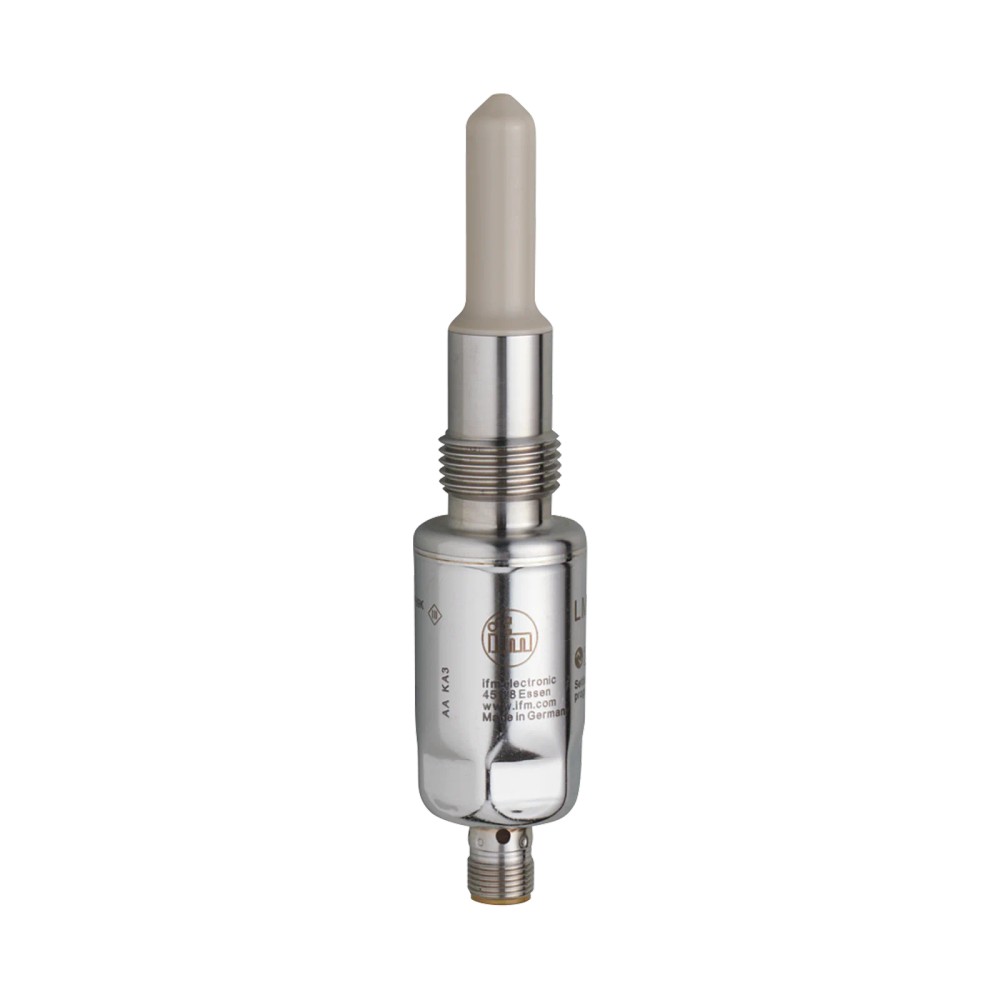

Imagem meramente ilustrativa

R$ 2.768,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT102
EAN: 4021179276764
NCM do produto: 90261029

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "LMT102 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, PNP/NPN, 38mm"

Destaques do Produto

Tipo de detecção

Nível limite por princípio capacitivo

Comprimento da sonda

38 mm

Conexão de processo

G 1/2 com cone de vedação

Saída

PNP/NPN parametrizável; duas saídas digitais

Comunicação

IO-Link; modo SIO disponível

Condições do fluido

-20 a 100 °C em operação; breve exposição até -20 a 150 °C por 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível capacitivo IFM LMT102 para detecção de nível limite, IO-Link, PNP/NPN, sonda de 38 mm

O IFM LMT102 é um sensor capacitivo eletrônico para detecção de nível limite em fluidos e outras substâncias indicadas pelo fabricante. Possui saída de comutação PNP/NPN parametrizável, comunicação IO-Link e sonda de 38 mm. A conexão de processo é G 1/2 com cone de vedação; a faixa de temperatura do fluido é de -20 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Capacitivo
Aplicação	Detecção de nível limite
Comprimento da sonda	38 mm
Saída elétrica	PNP/NPN; sinal de comutação parametrizável
Comunicação	IO-Link, revisão 1.1
Conexão de processo	G 1/2, cone de vedação
Temperatura do fluido	-20 a 100 °C
Tensão de operação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em fluidos à base de água, para os quais o sensor tem ajuste de fábrica.
Aplicações com fluidos, substâncias pastosas ou em pó, desde que a instalação e a compatibilidade do processo sejam confirmadas no datasheet.
Instalações que utilizem entrada compatível com saída PNP ou NPN parametrizada, ou mestre IO-Link compatível.
Processos cuja conexão mecânica seja G 1/2 com cone de vedação e cujas condições estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para medição contínua ou indicação de nível analógico: a ficha especifica detecção de nível limite e sinal de comutação.
Não aplicar com fluido acima de 100 °C em operação contínua; o limite de exposição breve informado é até 150 °C por 1 h.
Não conectar a uma alimentação fora da faixa de 18 a 30 V DC.
Não presumir encaixe mecânico em conexões diferentes de G 1/2 com cone de vedação; verificar a conexão do reservatório antes da instalação.

APLICAÇÕES E USO

Aplicação declarada: detectar nível limite em fluidos, substâncias pastosas e substâncias em pó, conforme a lista de substâncias da ficha.
Em fluidos à base de água, considerar o ajuste de fábrica informado; validar no datasheet a parametrização necessária para o processo específico.
Em instalações com tanque pressurizado ou sob vácuo, comparar as condições com a pressão de reservatório especificada de -1 a 40 bar.
Para processos com aquecimento, respeitar a faixa de operação do fluido de -20 a 100 °C; a exposição até 150 °C é breve e limitada a 1 h.
Uso de IO-Link é uma possibilidade técnica quando houver mestre compatível com classe de porta A; a ficha não define uma aplicação industrial específica nem garante compatibilidade com todo controlador.

COMO ESCOLHER

Antes de comprar o Sensor de nível capacitivo IFM LMT102 para detecção de nível limite, IO-Link, PNP/NPN, sonda de 38 mm, verifique estes pontos:

Escolha o LMT102 quando

A aplicação exigir detecção de nível limite capacitiva, sonda de 38 mm, conexão de processo G 1/2 com cone de vedação e saída PNP/NPN ou comunicação IO-Link.

Verifique as condições térmicas

Para operação do fluido, compare o processo com a faixa de -20 a 100 °C. A ficha também informa exposição breve até -20 a 150 °C por 1 h; não trate esse valor como faixa contínua.

Busque outra configuração quando

A aplicação exigir medição contínua, conexão mecânica diferente ou operação fora das faixas elétricas e térmicas indicadas. A ficha não identifica modelos alternativos; consulte o catálogo IFM para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Tipo de produto	Sensor de nível eletrônico para detecção de nível limite	Aplicação declarada para o modelo LMT102.
Princípio de medida	Capacitivo	Princípio de detecção informado pelo fabricante.
Ajuste de fábrica	Fluidos à base de água	Configuração de fábrica especificada; outras condições podem requerer parametrização ou validação.
Substâncias indicadas na ficha	Fluidos líquidos e pastosos; substâncias em pó	Tipos de substância listados no conjunto de dados do produto.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo; substâncias em pó	Lista de fluidos e substâncias recomendados fornecida na ficha.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para a comunicação do dispositivo.

Área de aplicação e processo
Temperatura do fluido (óleo/água)	-20 a 100 °C	Faixa indicada para temperatura do fluido em operação.
Temperatura breve da substância	-20 a 150 °C por 1 h	Condição de exposição breve; não representa faixa contínua.
Pressão do reservatório	-1 a 40 bar / -0,1 a 4 MPa	Faixa de pressão informada para o reservatório.
Tempo de resposta	< 0,5 s	Tempo de resposta especificado.
Tempo mínimo do ciclo do processo	2,3 ms	Valor mínimo de ciclo informado para o processo.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo indicado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.

Entradas/saídas e comutação
Função elétrica	PNP/NPN	Tipo de saída informado; verificar a parametrização e a interface de entrada conectada.
Sinal de saída	Sinal de comutação; IO-Link	Modalidades de sinal indicadas para o sensor.
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Saída	Abertura/fechamento, parametrizável	Função de comutação configurável.
Modo SIO	Sim	Operação em modo SIO informada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente constante indicado para a saída DC.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação do produto.
Revisão IO-Link	1.1	Revisão indicada nos dados do dispositivo.
Padrão SDCI	IEC 61131-9	Norma de comunicação especificada.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade e tipo de transferência informados.
Classe de master port exigida	A	Classe requerida para a porta do mestre IO-Link.
DeviceID default	370	Identificador padrão do dispositivo informado.

Condições ambientais e robustez
Temperatura ambiente	-20 a 85 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; a instalação deve seguir as condições especificadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição de choque indicados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Ensaio e faixa de frequência indicados.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4 para tanques abertos; DIN EN 61000-6-3 para tanques fechados	Normas de compatibilidade eletromagnética e condições indicadas na ficha.
Número de aprovação UL	H001	Identificação de aprovação UL informada.

Dados mecânicos e conexões
Comprimento da sonda	38 mm	Comprimento ativo/dimensional informado para a sonda.

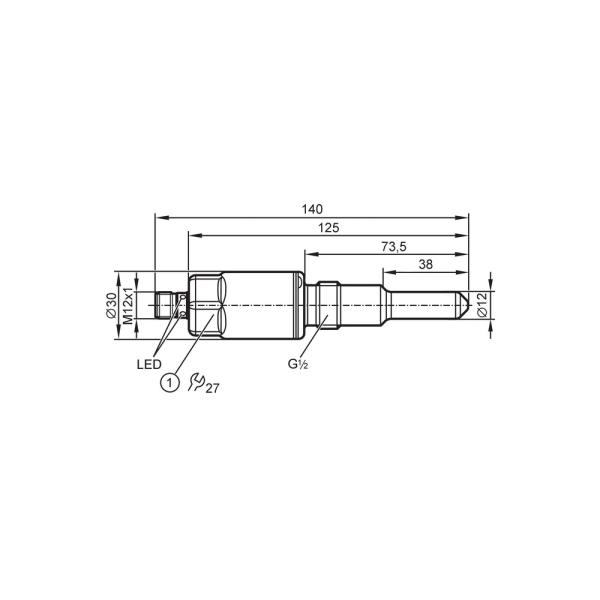

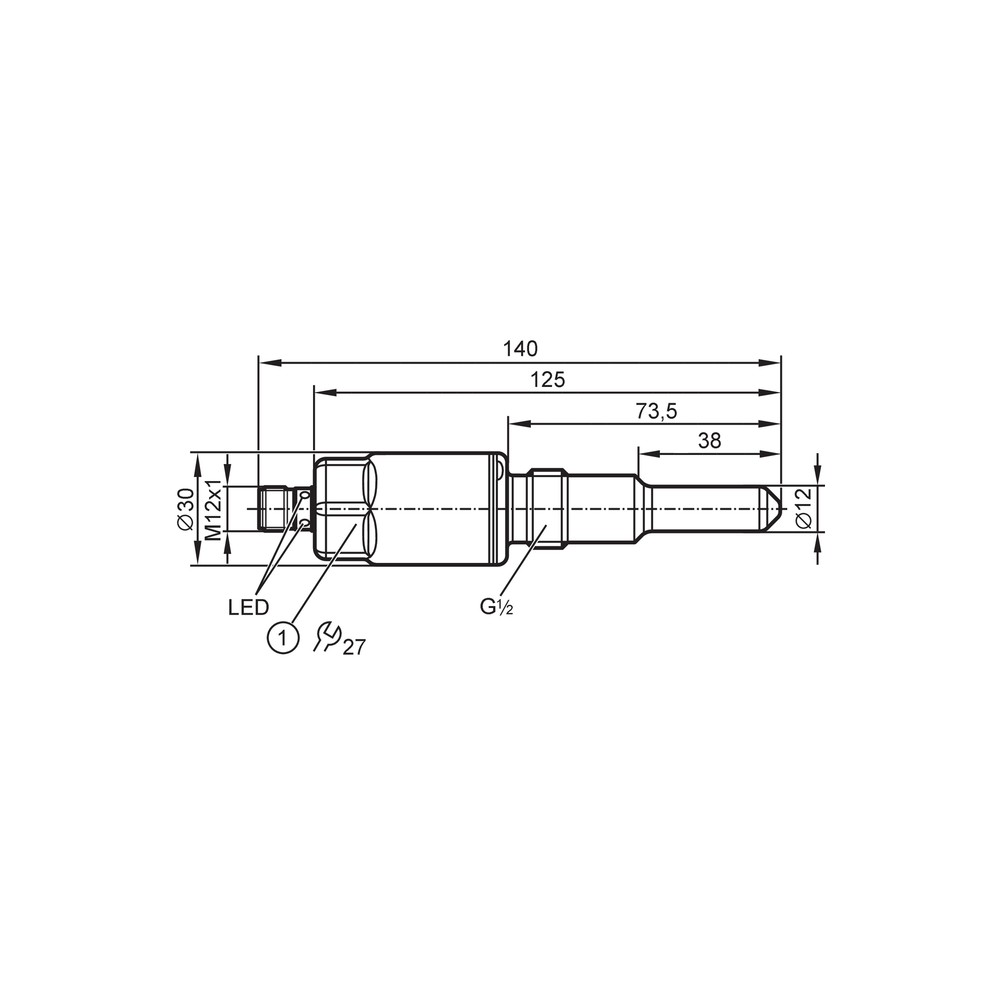

Dimensões	Ø 30 mm; comprimento total 125 mm	Dimensões gerais especificadas.
Conexão de processo	Rosca G 1/2 com cone de vedação	Interface mecânica de processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e contatos especificados.
Materiais de construção	1.4404 (aço inoxidável/316L); PEEK; PEI; FKM	Materiais listados para a construção do produto.
Material em contato com o fluido	PEEK; Ra < 0,8 µm / Rz = 4 µm	Material e características de superfície informados para a parte em contato com o fluido.
Característica especial	Contatos banhados a ouro	Tratamento dos contatos elétricos indicado.
Peso	202 g	Peso informado no conjunto de dados do catálogo.

Displays e elementos de operação
Display de estado de operação	LED verde	Indicação visual do estado de operação.
Display de status de chaveamento	LED amarelo	Indicação visual do estado de comutação.

Dados de confiabilidade e fornecimento
MTTF	223 anos	Valor MTTF informado na ficha; não equivale a período de garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível. A compatibilidade IO-Link depende de mestre com classe de porta A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC. Saída elétrica PNP/NPN parametrizável, com duas saídas digitais. Consumo de corrente inferior a 50 mA; corrente constante máxima da saída de comutação DC: 100 mA. Confirmar configuração da saída e atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo roscada G 1/2 com cone de vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com PNP ou NPN, conforme a parametrização escolhida	✓	O sensor dispõe de função elétrica PNP/NPN e sinal de comutação parametrizável; validar a configuração e a ligação no datasheet.
Mestre IO-Link com classe de porta A	✓	A ficha informa IO-Link e classe de master port exigida A.
Instalação com conexão de processo G 1/2 e cone de vedação correspondente	✓	Essa é a conexão de processo especificada para o sensor.
Processo com fluido entre -20 e 100 °C	✓	Está dentro da faixa de temperatura do fluido indicada para operação.
Processo que exige leitura contínua de nível	✗	A aplicação e o sinal especificados são de detecção de nível limite e comutação, não de medição contínua.
Alimentação fora de 18 a 30 V DC	✗	A tensão de operação especificada é de 18 a 30 V DC.
Conexão de processo diferente de G 1/2 com cone de vedação	✗	A conexão indicada para o produto é G 1/2 com cone de vedação; não há adaptadores ou compatibilidades mecânicas adicionais informadas.

INSTALAÇÃO

Como instalar o Sensor de nível capacitivo IFM LMT102 para detecção de nível limite, IO-Link, PNP/NPN, sonda de 38 mm

Confirme que a função requerida é detecção de nível limite e que as condições do processo estão dentro das faixas indicadas no datasheet.
Verifique a compatibilidade mecânica entre a conexão do reservatório e a rosca G 1/2 com cone de vedação do sensor.
Confirme a temperatura, pressão e compatibilidade do fluido com as especificações e materiais do produto antes da montagem.
Instale o sensor conforme as instruções de montagem e vedação do fabricante; consulte o datasheet para detalhes de torque e posição, não informados aqui.
Faça a ligação pelo conector M12 codificação A e confira a atribuição dos pinos no datasheet antes de energizar.
Alimente com 18 a 30 V DC, configure a saída PNP/NPN ou a comunicação IO-Link conforme a arquitetura e verifique os LEDs de estado e comutação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o nível atinge a sonda.	Alimentação ausente ou fora da faixa, saída configurada de forma diferente da entrada conectada, ou condição do fluido distinta do ajuste de fábrica.	Meça a alimentação e confirme que está entre 18 e 30 V DC; verifique a configuração PNP/NPN e consulte o datasheet para validar a parametrização para o fluido.
O controlador não reconhece a comunicação IO-Link.	Mestre sem classe de porta A, configuração de porta incorreta ou ligação incompatível com a comunicação IO-Link.	Confirme que a porta do mestre é classe A e que está configurada para IO-Link; confira a revisão 1.1 e o tipo de transferência COM2 indicados para o sensor.
A saída apresenta comportamento instável ou não corresponde à lógica esperada.	Configuração de saída ou lógica de abertura/fechamento incompatível com a aplicação, ou ligação PNP/NPN divergente da entrada.	Confira os parâmetros do sensor e o tipo de entrada do controlador; observe o LED amarelo de status de chaveamento e compare a ligação com o datasheet.
Há vazamento ou o sensor não assenta corretamente no reservatório.	Conexão de processo incompatível ou montagem sem correspondência com a rosca G 1/2 com cone de vedação.	Confira a interface mecânica e a vedação especificada no desenho e no datasheet antes de reapertar ou substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM LMT102 em português (Datasheet) Desenho em escala IFM LMT102 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMT102 e para quem ele serve?

É um sensor capacitivo para detecção de nível limite. Atende aplicações que precisam de sinal de comutação PNP/NPN ou integração IO-Link, respeitando as condições do processo indicadas na ficha.

Quais são a conexão de processo e a conexão elétrica?

A conexão de processo é G 1/2 com cone de vedação. A conexão elétrica é um conector M12 codificação A, com 4 contatos dourados.

O produto acompanha cabo ou outros acessórios?

A ficha informa uma unidade por embalagem, mas não especifica cabo ou acessórios inclusos. Verifique o conteúdo comercial do fornecimento antes da compra.

Ele serve para medir continuamente o nível?

Não é essa a função especificada: o LMT102 realiza detecção de nível limite por sinal de comutação. Para medição contínua, selecione um produto cuja ficha declare essa função.

Posso usar o LMT102 com qualquer fluido ou material?

Não é possível afirmar compatibilidade universal. A ficha lista água, fluidos à base de água, óleos, substâncias à base de óleo e substâncias em pó; valide a substância e as condições do processo com o datasheet do fabricante.

O sensor não comuta; o que devo verificar antes de trocar?

Verifique primeiro a alimentação de 18 a 30 V DC, a configuração PNP/NPN e a parametrização para o fluido. Observe também o LED amarelo de chaveamento e consulte o datasheet para a ligação correta.

O IO-Link não comunica com meu controlador; o que conferir?

Confirme que o mestre tem porta classe A e que a porta está configurada para IO-Link. A ficha indica revisão 1.1 e transferência COM2; confira também o cabeamento e os parâmetros do dispositivo.

Devo escolher este sensor ou uma alternativa analógica?

Escolha o LMT102 quando precisar de detecção de nível limite com saída de comutação e/ou IO-Link. Se a aplicação exigir sinal analógico ou medição contínua, procure um modelo cuja ficha declare essas funções.

Como faço a instalação elétrica do LMT102?

Use o conector M12 codificação A e confirme a atribuição dos pinos no datasheet antes de ligar. Respeite a tensão de 18 a 30 V DC e configure a saída conforme a entrada do controlador.

O que fazer se a montagem não vedar corretamente?

Confirme que a conexão do reservatório corresponde a G 1/2 com cone de vedação e consulte o desenho dimensional e o datasheet para as instruções de montagem. A ficha fornecida não especifica torque de aperto.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível definida para gerar um sinal de comutação, em vez de fornecer medição contínua. (Ref.: Aplicação — detecção de nível limite)

Princípio capacitivo

Método de detecção baseado em variações capacitivas para identificar a presença da substância na região sensora. (Ref.: Princípio de medida — capacitivo)

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP/NPN

Tipos de saída de comutação que determinam como o sinal elétrico se relaciona com a alimentação e a entrada conectada. (Ref.: Função elétrica — PNP/NPN)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, conforme as condições definidas pela classificação. (Ref.: IP 68; IP 69K)
