Sensor de Nível Capacitivo IFM LMT03A IO-Link

Pré-visualizar: LMT03A IFM - Sensor de Nível Capacitivo IFM Áreas Explosivas IO-Link 153mm

LMT03A IFM - Sensor de Nível Capacitivo IFM Áreas Explosivas IO-Link 153mm

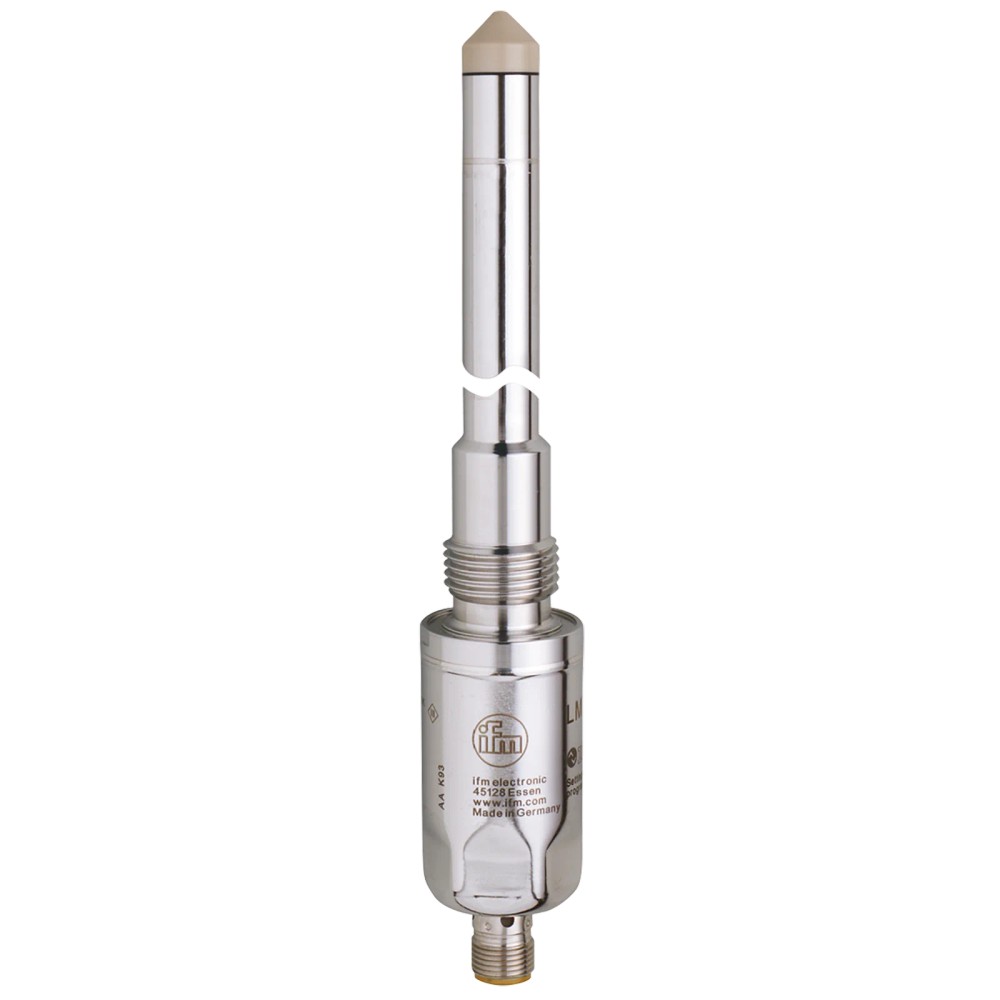

Imagem meramente ilustrativa

R$ 4.333,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT03A
EAN: 4021179291927
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMT03A IFM - Sensor de Nível Capacitivo IFM Áreas Explosivas IO-Link 153mm"

Destaques do Produto

Aplicação

Detecção de nível em área explosiva, conforme identificação ATEX informada.

Tecnologia

Medição capacitiva.

Sonda

153 mm.

Processo

G 1/2 com cone de vedação.

Elétrica

18 a 30 V DC; saída PNP/NPN.

Comunicação

IO-Link; modo SIO disponível.

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Capacitivo IFM LMT03A para Áreas Explosivas, IO-Link, sonda de 153 mm, conexão G 1/2

O IFM LMT03A é um sensor eletrônico capacitivo para detecção de nível em aplicações indicadas para áreas explosivas. Possui saída PNP/NPN parametrizável, comunicação IO-Link e sonda de 153 mm. A conexão de processo é G 1/2 com cone de vedação, e a temperatura do fluido especificada é de -20 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMT03A
Princípio de medição	Capacitivo
Aplicação informada	Detecção de nível em área explosiva
Comprimento da sonda	153 mm
Saída e comunicação	PNP/NPN; IO-Link
Conexão de processo	G 1/2, cone de vedação
Temperatura do fluido	-20 a 85 °C
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Identificação ATEX	II 3D Ex tc IIIC T90°C Dc X / II 3G Ex ec IIC T4 Gc X

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de fluidos líquidos e pastosos ou substâncias em pó, conforme as substâncias indicadas na ficha técnica.
Instalações cuja conexão de processo corresponda a G 1/2 com cone de vedação e cuja montagem aceite sonda de 153 mm.
Aplicações que atendam à identificação ATEX informada e às condições de operação especificadas pelo fabricante.
Sistemas de controle que aceitem saída PNP/NPN ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para conexões de processo diferentes de G 1/2 com cone de vedação sem confirmar a compatibilidade mecânica por adaptador ou documentação do fabricante.
Não utilizar quando a temperatura do fluido estiver fora da faixa especificada de -20 a 85 °C.
Não presumir adequação a qualquer zona explosiva: validar a identificação ATEX do sensor com a classificação da área e os requisitos da instalação.
Não ligar diretamente a uma interface elétrica incompatível com 18 a 30 V DC, a conexão M12 codificação A ou o tipo de saída configurado.

APLICAÇÕES E USO

Aplicação declarada: detecção de nível em área explosiva, respeitando a identificação ATEX II 3D Ex tc IIIC T90°C Dc X / II 3G Ex ec IIC T4 Gc X e a classificação da instalação.
A ficha lista fluidos líquidos e pastosos e substâncias em pó; a seleção deve considerar o ajuste de fábrica indicado para óleos, substâncias à base de óleo e substâncias em pó.
Para processos com fluido entre -20 e 85 °C, verificar também a temperatura ambiente permitida, de -20 a 60 °C, e a pressão do reservatório indicada de -1 a 40 bar.
Possibilidade inferida: integração a um sistema de controle por saída PNP/NPN ou IO-Link. Confirmar a interface, a configuração elétrica e a classe A do master port antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Capacitivo IFM LMT03A para Áreas Explosivas, IO-Link, sonda de 153 mm, conexão G 1/2, verifique estes pontos:

Escolha o LMT03A quando

A aplicação requer detecção capacitiva de nível, sonda de 153 mm, conexão G 1/2 com cone de vedação e operação dentro das condições elétricas, térmicas e ATEX informadas.

Verifique antes de especificar

Confirme a classificação da área explosiva, a compatibilidade do fluido com os materiais em contato, a profundidade disponível para a sonda e a interface do controlador com PNP/NPN ou IO-Link.

Busque outra configuração quando

A instalação exigir outra conexão mecânica, outro comprimento de sonda, temperatura do fluido fora da faixa indicada ou certificação/classificação diferente da identificação ATEX deste modelo. Consulte o fabricante para confirmar uma alternativa; a ficha não indica um modelo substituto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo	LMT03A	Código do produto.
SKU / part number	LMT03A	Identificação comercial e número de peça.
GTIN	4021179291927	Identificador global informado para o produto.
Função	Detecção de nível	Função de medição declarada.
Tipo de produto	Sensor eletrônico de nível para área explosiva	Descrição de aplicação informada na ficha.
Princípio de medida	Capacitivo	Tecnologia de detecção declarada.
Substâncias indicadas	Fluidos líquidos e pastosos; substâncias em pó	Tipos de substâncias listados na ficha; validar o processo e a aplicação específica.
Ajuste de fábrica	Óleos; substâncias à base de óleo; substâncias em pó	Ajuste de fábrica informado; conferir parametrização para a aplicação pretendida.
Classificação ATEX	II 3D Ex tc IIIC T90°C Dc X / II 3G Ex ec IIC T4 Gc X	Identificação indicada pelo fabricante; comparar com a classificação da área e os requisitos completos de instalação.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Proteção informada; versão por impulso.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente contínua declarado para a saída; considerar no dimensionamento da carga.

Entradas, saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída informado; verificar configuração e interface do controlador.
Quantidade de saídas digitais	2	Número declarado na ficha.
Saídas totais	2	Quantidade total informada.
Sinal de saída	Sinal de comutação; IO-Link	Sinais funcionais declarados.
Saída	Abertura / fechamento, parametrizável	Comportamento de saída configurável informado.
Dados do processo binários	2	Quantidade declarada para dados binários do processo.
Dados do processo analógicos	1	Quantidade declarada na ficha; consultar o datasheet para detalhes de interpretação.
Modo SIO	Sim	Modo de operação informado.

Comunicação e interfaces
Interface de comunicação	IO-Link	Protocolo de comunicação informado.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação informado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
Classe de master port exigida	A	Requisito de compatibilidade do master port IO-Link.
DeviceID suportado	Modo de operação default: 642	Identificação informada para o modo de operação padrão.

Tempos de reação
Tempo de resposta	< 0,5 s	Tempo máximo indicado na ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Valor mínimo de ciclo informado.

Condições ambientais e de processo
Temperatura do fluido	-20...85 °C	Faixa de operação do fluido especificada.
Temperatura ambiente	-20...60 °C	Faixa ambiente informada.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Pressão do reservatório	-1...40 bar / -0,1...4 MPa	Faixa de pressão informada para o reservatório.
Pressão máxima	40 bar	Limite máximo indicado nos atributos do produto.
Grau de proteção IP	IP 67; fora de áreas explosivas: IP 68 / IP 69	Condições de proteção conforme a indicação da ficha; IP 68/IP 69 estão explicitamente condicionados ao uso fora de áreas explosivas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4 para tanques fechados	Normas e condição de referência informadas.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 8 g (10...2000 Hz)	Condição de ensaio declarada.

Dados mecânicos e materiais
Comprimento da sonda	153 mm	Comprimento ativo informado para seleção da montagem.
Comprimento total	255 mm	Dimensão total indicada nos atributos.
Diâmetro	30 mm	Dimensão indicada na ficha.
Conexão de processo	G 1/2 com cone de vedação	Interface mecânica para montagem no processo.
Torque máximo de aperto	20...25 Nm	Faixa de torque informada; observar a documentação do fabricante durante a instalação.
Materiais de construção	1.4404 (aço inoxidável/316L); 1.4571 (aço inoxidável/316Ti); PEEK; PEI; FKM	Materiais listados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); 1.4571 (aço inoxidável/316Ti); PEEK; FKM	Materiais declarados em contato com o fluido; verificar compatibilidade química para cada processo.
Característica da superfície	Ra < 0,8 μm / Rz = 4 μm	Parâmetros de superfície informados para os materiais em contato indicados.
Peso	329 g	Peso informado nos atributos do produto.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração de conexão declarada; confirmar cabo e pinagem no datasheet.
Características dos contatos	Contatos banhados a ouro	Característica especial informada pelo fabricante.

Displays e elementos de operação
Estado de operação	LED verde	Indicador visual informado.
Status de chaveamento	LED amarelo	Indicador visual informado.

Dados de confiabilidade e fornecimento
MTTF	222 anos	Valor declarado nos dados do produto; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Modo SIO: sim.

• DeviceID informado para o modo de operação default: 642.

• Saída de comutação PNP/NPN, parametrizável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC; consumo inferior a 50 mA. Verificar o esquema de ligação e a configuração de saída no datasheet antes de conectar ao controlador. Master port IO-Link exigida: classe A.

Processo Rosca G 1/2 com cone de vedação. A compatibilidade mecânica depende de a contraparte utilizar a conexão correspondente; não confundir essa conexão de processo com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada compatível com saída PNP ou NPN, alimentação de 18 a 30 V DC e ligação conforme o datasheet.	✓	A ficha especifica saída PNP/NPN e essa faixa de tensão de operação; selecionar e parametrizar a configuração adequada.
Sistema de automação com IO-Link e master port classe A.	✓	A ficha informa IO-Link, revisão 1.1, e classe de master port exigida A.
Instalação com contraparte de processo G 1/2 com cone de vedação e espaço compatível com a sonda de 153 mm.	✓	As dimensões de conexão e da sonda correspondem às especificações informadas.
Aplicação em área cuja classificação não corresponda à identificação ATEX indicada para o LMT03A.	✗	A adequação à área deve ser validada pela classificação completa; a ficha só permite afirmar a identificação ATEX listada para este modelo.
Processo com fluido fora da faixa de -20 a 85 °C.	✗	A temperatura do fluido excede a faixa especificada.
Montagem com conexão de processo diferente de G 1/2 com cone de vedação, sem adaptação validada.	✗	A conexão indicada na ficha é G 1/2 com cone de vedação; não há confirmação de compatibilidade mecânica com outras conexões.

INSTALAÇÃO

Como instalar o Sensor de Nível Capacitivo IFM LMT03A para Áreas Explosivas, IO-Link, sonda de 153 mm, conexão G 1/2

Confirme que a classificação da área corresponde à identificação ATEX do sensor e aos requisitos da instalação.
Verifique a compatibilidade do fluido com os materiais em contato e mantenha a temperatura do fluido dentro de -20 a 85 °C.
Confirme a conexão de processo G 1/2 com cone de vedação e que o espaço de montagem comporta a sonda de 153 mm.
Instale o sensor conforme as orientações do fabricante e aplique o torque especificado de 20 a 25 Nm, quando aplicável à montagem.
Conecte a alimentação de 18 a 30 V DC pelo conector M12 codificação A, respeitando a pinagem indicada no datasheet.
Configure a saída PNP/NPN ou a comunicação IO-Link conforme o sistema conectado; verifique os LEDs de operação e chaveamento durante a validação.

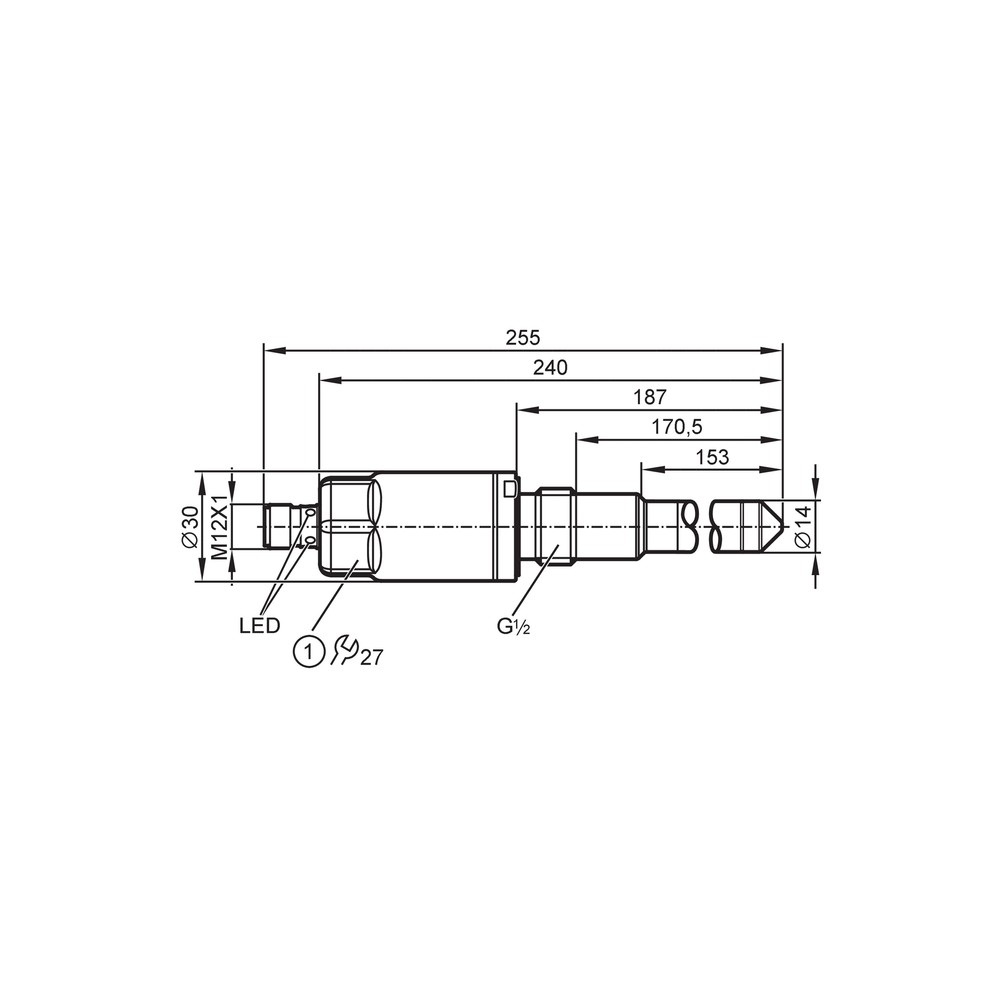

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a comutação do sensor.	Alimentação fora da faixa especificada, ligação incompatível com PNP/NPN ou saída configurada de forma diferente da entrada do controlador.	Meça a alimentação e confirme que está entre 18 e 30 V DC; confira no datasheet a pinagem M12 e compare o tipo/configuração da saída com a entrada utilizada.
O nível indicado não corresponde ao estado esperado do processo.	A aplicação ou o ajuste configurado pode não corresponder à substância detectada; a ficha informa ajuste de fábrica para óleos, substâncias à base de óleo e substâncias em pó.	Confirme o material do processo, o ajuste de fábrica e a parametrização do sensor; consulte o datasheet para os procedimentos de configuração.
A comunicação IO-Link não é estabelecida.	Master port ou configuração de comunicação incompatível com os requisitos indicados.	Verifique suporte a IO-Link revisão 1.1, master port classe A, transferência COM2 (38,4 kBaud), ligação e DeviceID informado para o modo default.
Há vazamento ou montagem instável na conexão de processo.	Conexão de contraparte diferente de G 1/2 com cone de vedação ou aperto fora da faixa indicada.	Inspecione a interface mecânica, confirme o tipo de vedação e verifique o torque de 20 a 25 Nm conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM LMT03A em português (Datasheet) Desenho em escala do LMT03A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMT03A e para que tipo de aplicação foi especificado?

É um sensor eletrônico capacitivo de nível para aplicação em área explosiva. A ficha também lista substâncias líquidas, pastosas e em pó, com ajuste de fábrica para óleos, substâncias à base de óleo e pós.

O LMT03A pode ser conectado por IO-Link a qualquer master?

Não se deve presumir compatibilidade com qualquer master. A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e requisito de master port classe A.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Não há acessórios listados nos dados fornecidos.

Este sensor serve para fluidos acima de 85 °C?

A faixa de temperatura do fluido especificada é de -20 a 85 °C. A ficha não indica operação acima desse limite.

Posso usar o LMT03A em qualquer área classificada como explosiva?

Não é possível afirmar isso para qualquer classificação. Compare a identificação ATEX informada para o sensor com a classificação da área e os requisitos da instalação.

O sensor liga, mas o controlador não recebe o sinal; o que verifico antes de trocar?

Confira a alimentação de 18 a 30 V DC, a pinagem M12 e se a saída PNP/NPN está configurada de acordo com a entrada do controlador. Verifique também a parametrização da saída.

O IO-Link não comunica; o que devo verificar primeiro?

Confirme que o master atende ao requisito de classe A e que a configuração é compatível com IO-Link 1.1 e COM2 a 38,4 kBaud. Confira ainda a ligação e o DeviceID do modo default indicado na ficha.

Devo comprar um kit ou apenas o sensor?

Os dados fornecidos identificam uma unidade do sensor por embalagem e não informam um kit de acessórios. Para cabos ou componentes adicionais, verifique os requisitos da instalação e a documentação do fabricante.

Como escolho entre o LMT03A e um sensor com outra tecnologia?

Escolha o LMT03A se o princípio capacitivo, a sonda de 153 mm, a conexão G 1/2 com cone de vedação e as condições ATEX e de processo atenderem ao projeto. Para comparar com outra tecnologia ou modelo, são necessários os requisitos do processo e as especificações da alternativa.

Qual cuidado é importante na instalação mecânica?

Confirme a conexão G 1/2 com cone de vedação e observe o torque de aperto informado de 20 a 25 Nm. Consulte o datasheet para a pinagem, os detalhes de montagem e as instruções aplicáveis à área classificada.

GLOSSÁRIO TÉCNICO

Capacitivo

Princípio de medição utilizado pelo sensor para a detecção de nível. (Ref.: Princípio de medida — capacitivo)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

PNP/NPN

Tipos de saída de comutação informados para conexão com uma entrada compatível do sistema de controle. (Ref.: Função elétrica — PNP/NPN)

G 1/2 com cone de vedação

Conexão mecânica de processo especificada para a montagem do sensor. (Ref.: Conexão de processo)

ATEX

Identificação de proteção para atmosferas explosivas que deve ser comparada com a classificação da área de instalação. (Ref.: II 3D Ex tc IIIC T90°C Dc X / II 3G Ex ec IIC T4 Gc X)
