Sensor de Nível Capacitivo ifm LMT01A

Pré-visualizar: LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm

LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm

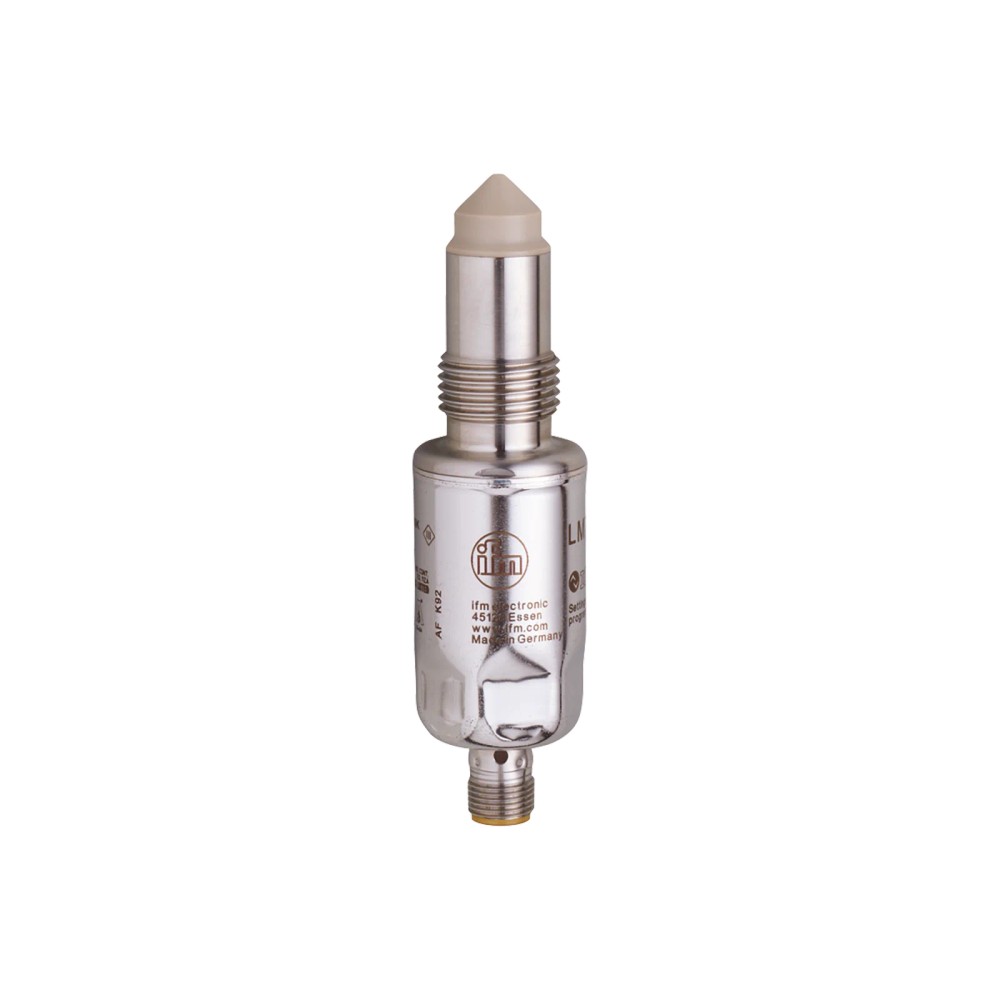

Imagem meramente ilustrativa

R$ 3.245,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT01A
EAN: 4021179291910
NCM do produto: 90261029

Destaques do Produto Conexão de Processo G...mais

Fechar menu

Saiba mais sobre: "LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm"

Destaques do Produto

Conexão de Processo

G 1/2

Comprimento da Sonda

11 mm

Saída

PNP/NPN / IO-Link

Temperatura Fluído

-20...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm

O sensor de nível LMT01A da ifm é um dispositivo capacitivo de alta precisão, projetado para detectar fluidos líquidos, pastosos e sólidos em pó. Ele oferece versatilidade operacional com suporte a sinais de comutação PNP/NPN e conectividade inteligente via IO-Link. O equipamento possui certificação para áreas explosivas, garantindo segurança e confiabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Princípio	Capacitivo
Conexão	M12, 4 pinos
Saída	2x digital / IO-Link
Pressão	40 bar
Proteção	IP 67 / IP 68 / IP 69
Temperatura	-20 a 85 °C
Certificação	ATEX / IECEx
Material	1.4404 / PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de nível em reservatórios
Processamento de pós e granulados
Detecção de fluidos pastosos e viscosos
Aplicações em áreas com risco de explosão (ATEX/IECEx)

⚠ Considere outro se precisa de:

Instalação em fluidos não compatíveis com aço inox 1.4404 ou PEEK
Operação com pressões acima de 40 bar
Exposição direta a temperaturas fora do intervalo de -20...85 °C
Instalação em roscas diferentes de G 1/2

APLICAÇÕES E USO

Detecção de nível em tanques de líquidos baseados em óleo
Monitoramento de substâncias em pó em silos
Processamento de fluidos pastosos em indústrias
Aplicações em áreas classificadas conforme normas ATEX/IECEx

COMO ESCOLHER

Antes de comprar o LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm, verifique estes pontos:

Escolha este produto se

Sua aplicação exige conformidade com áreas explosivas (ATEX/IECEx), necessita de monitoramento preciso via IO-Link e trabalha com fluidos ou pós compatíveis com PEEK e aço inoxidável.

Busque outra opção se

A pressão de trabalho excede 40 bar, a rosca de instalação não é G 1/2, ou se o meio de processo for quimicamente agressivo ao material da sonda PEEK.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Princípio de medida	Capacitivo	Base de operação do sensor para detecção de presença de fluído
Comprimento da sonda	11 mm	Dimensão física da parte imersa
Conexão de processo	G 1/2 cone de vedação	Padrão mecânico de montagem

Dados Elétricos
Tensão de operação	18...30 V DC	Intervalo nominal de alimentação elétrica
Consumo de corrente	< 50 mA	Demanda de energia em operação normal
Classe de proteção	III	Isolação elétrica
Função elétrica	PNP/NPN	Configuração de saída de sinal

Condições Ambientais
Temperatura de operação	-20...85 °C	Faixa de temperatura do fluído processado
Pressão máxima	40 bar	Limite de resistência estrutural
Grau de proteção	IP 67 / IP 68 / IP 69	Nível de proteção contra entrada de sólidos e líquidos

Interfaces
Interface	IO-Link	Comunicação serial ponto-a-ponto
Versão IO-Link	1.1	Revisão do protocolo
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade de transmissão de dados

COMPATIBILIDADE

Comunicação

• IO-Link (v1.1)

• Modo SIO (Standard IO)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/2 cone de vedação

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Área classificada (ATEX/IECEx)	✓	Possui certificações BVS 24 ATEX E 047 X e IECEx BVS 24.0041X.
Fluidos agressivos (química)	✗	A compatibilidade química deve ser verificada especificamente para o material da sonda PEEK e corpo 1.4404.
Ambientes com alta pressão (>40 bar)	✗	A pressão máxima nominal suportada é de 40 bar.

INSTALAÇÃO

Como instalar o LMT01A IFM - Sensor de Nível Capacitivo ifm Áreas Explosivas IO-Link PNP/NPN 11mm

Certifique-se de que o reservatório esteja despressurizado antes da instalação.
Limpe a rosca de processo G 1/2 no reservatório para garantir a vedação.
Rosqueie o sensor manualmente e finalize com a ferramenta adequada, respeitando o limite de torque.
Conecte o cabo M12 de 4 pinos seguindo a pinagem do manual.
Configure o sensor via mestre IO-Link se necessário.
Verifique o estado dos LEDs (verde para operação, amarelo para chaveamento).

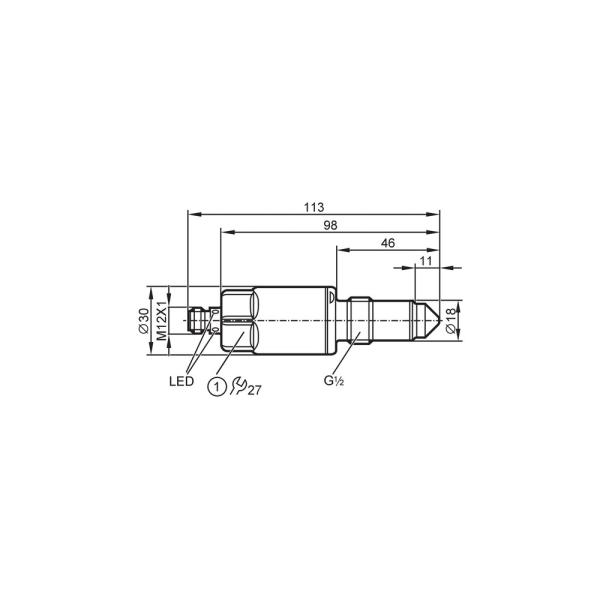

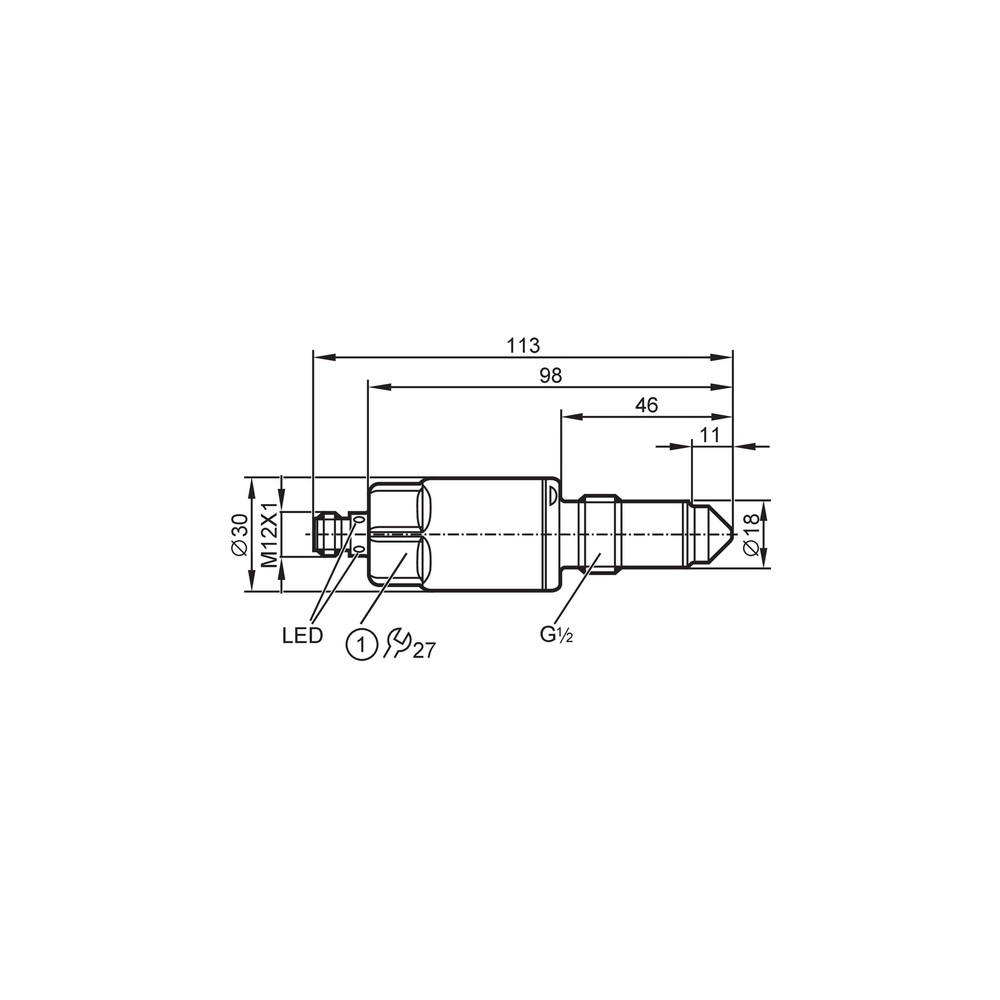

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de instalação	Montagem desalinhada ou torque inadequado na rosca G 1/2	Verificar torque e vedação conforme manual de montagem
LEDs indicadores apagados ou intermitentes	Tensão de alimentação fora da faixa 18-30V	Medir tensão nos pinos do conector M12
Sinal não detectado pelo CLP	Configuração de saída incorreta (PNP vs NPN)	Verificar a parametrização do sensor via software IO-Link
Leitura de nível falso positivo	Acúmulo excessivo de resíduos na sonda	Limpar a ponta da sonda PEEK conforme recomendações

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico LMT01A (Datasheet) Desenho em Escala LMT01A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de nível LMT01A da ifm?

O LMT01A é um sensor de nível capacitivo projetado para detecção precisa de fluidos líquidos, pastosos e substâncias em pó, com foco em áreas explosivas.

Para quem é indicado o uso deste sensor?

Este sensor é indicado para automação industrial em ambientes que exigem conformidade com normas de áreas classificadas e medição precisa de nível.

O sensor pode ser utilizado em qualquer tipo de ambiente ou temperatura?

O dispositivo não deve ser utilizado em aplicações que excedam os limites de pressão de 40 bar ou faixas de temperatura fora de -20...85 °C.

Existem restrições de materiais ou fluidos para este sensor?

Incompatibilidades podem ocorrer se o fluido de processo não for quimicamente compatível com o aço inoxidável 1.4404 ou com o material PEEK da sonda.

O que fazer se o sensor não realizar a comutação?

O sintoma de falta de comutação pode ser causado por falha na alimentação ou erro de parametrização IO-Link, sendo necessário verificar o estado do LED amarelo de chaveamento.

Como identificar problemas de comunicação IO-Link?

Se houver falha na comunicação IO-Link, verifique o cabeamento M12 e a integridade dos pinos dourados, garantindo que o master port esteja configurado corretamente.

Devo optar por IO-Link ou sinal de comutação tradicional?

A escolha entre IO-Link e sinal convencional depende da infraestrutura de controle disponível; o IO-Link oferece diagnóstico avançado e parametrização remota.

Por que escolher este modelo em vez de chaves mecânicas?

A seleção do LMT01A é ideal quando se busca um sensor robusto e compacto (11mm) com alta imunidade a interferências, comparado a chaves de nível mecânicas tradicionais.

Quais cuidados tomar na instalação mecânica?

A instalação requer o alinhamento da rosca G 1/2 com vedação adequada, evitando torques excessivos que possam danificar a estrutura do componente.

Como funciona a procedência e garantia deste componente?

A ifm garante a procedência do produto, faturado diretamente pela IFM ELECTRONIC LTDA., assegurando a conformidade técnica conforme os padrões de fabricação e certificações ATEX/IECEx.

GLOSSÁRIO TÉCNICO

Capacitivo

Princípio de medição que detecta a mudança na capacitância quando o material entra em contato com a sonda. (Ref.: Princípio de medida)

IO-Link

Interface de comunicação industrial padrão (IEC 61131-9) que permite troca de dados, diagnósticos e parametrização. (Ref.: SDCI-Padrão)

PNP/NPN

Tipo de saída de comutação configurável que define como o sensor sinaliza o estado de nível ao controlador. (Ref.: Função elétrica)

ATEX/IECEx

Normas internacionais de segurança para equipamentos operando em atmosferas explosivas. (Ref.: Aprovação)

PEEK

Material polímero de alto desempenho utilizado na face sensora, resistente quimicamente e mecanicamente. (Ref.: Materiais em contato com o fluído)
