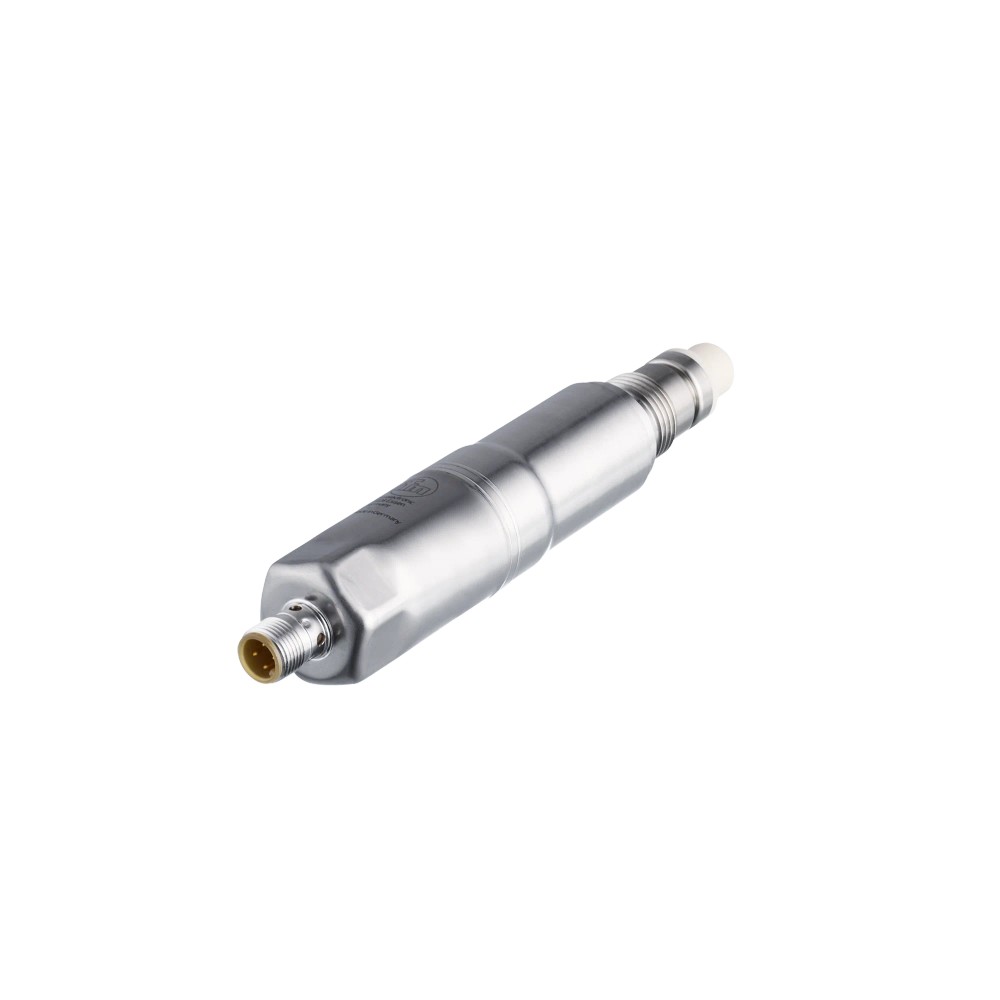

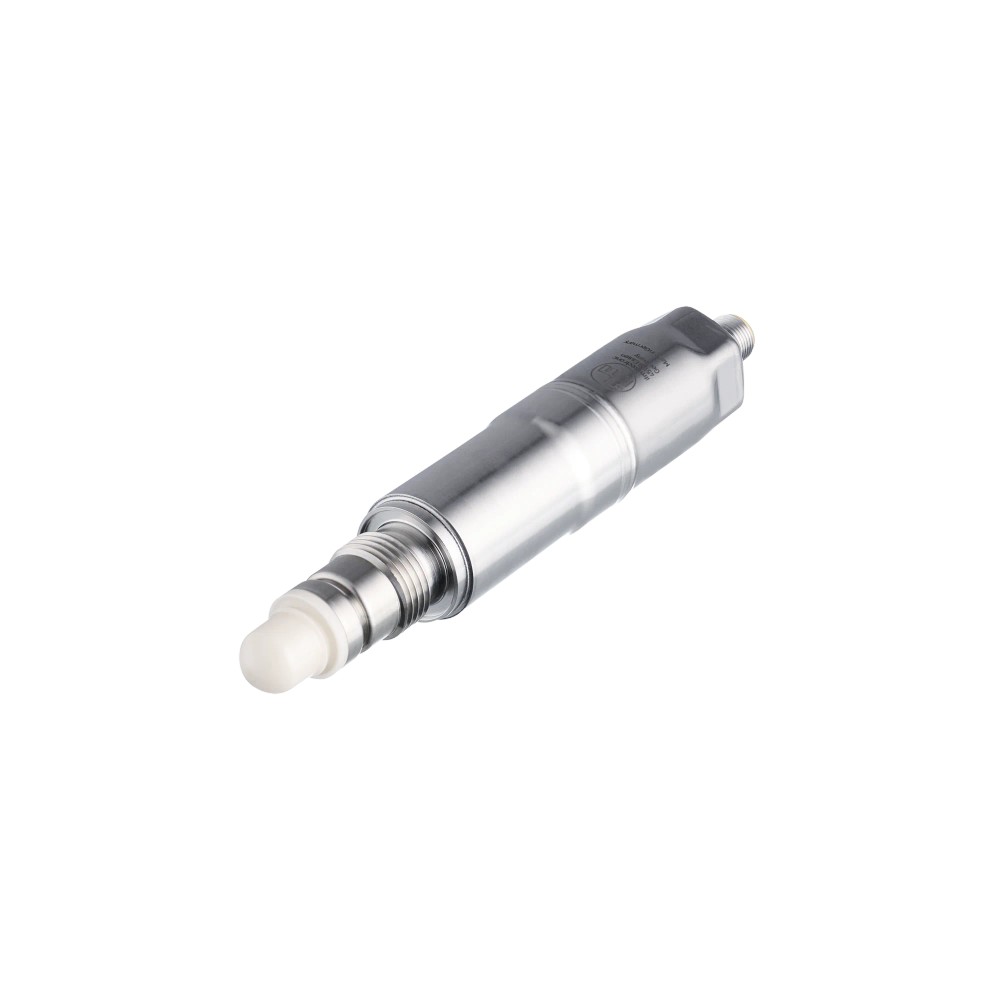

Sensor de Nível Capacitivo IFM LMH610 IO-Link

Pré-visualizar: LMH610 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2 40 bar

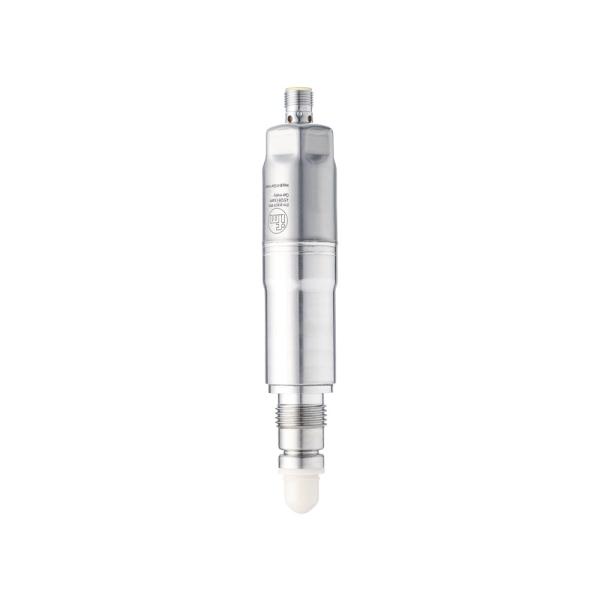

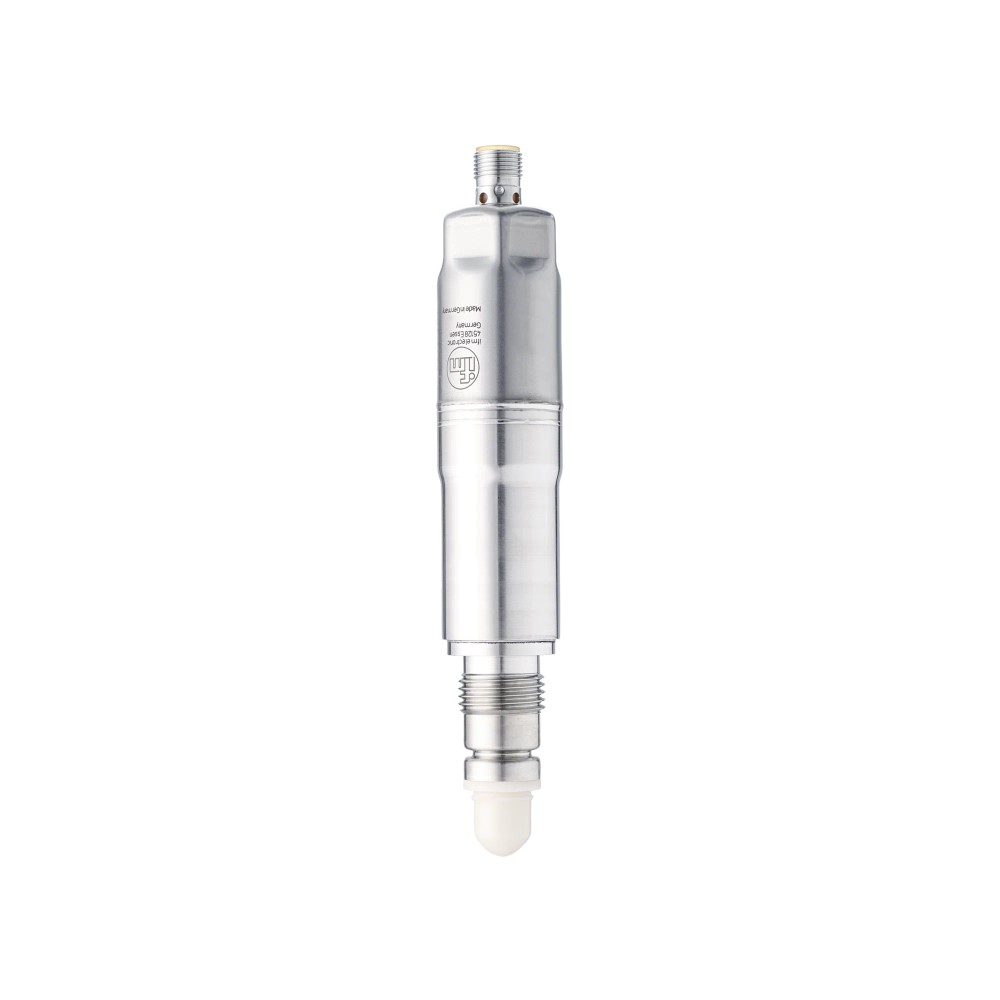

LMH610 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2 40 bar

Imagem meramente ilustrativa

R$ 4.203,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMH610
EAN: 4021179334785
NCM do produto: 90261029

Destaques do Produto Tipo de Conexão G 1/2...mais

Fechar menu

Saiba mais sobre: "LMH610 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2 40 bar"

Destaques do Produto

Tipo de Conexão

G 1/2

Interface

IO-Link

Resistência de Pressão

40 bar

Grau de Proteção

IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LMH610 IFM - Sensor de Nível Capacitivo com Interface IO-Link G 1/2 40 bar

O LMH610 da IFM é um sensor de nível capacitivo desenvolvido para a detecção de nível limite em processos industriais exigentes. Este sensor destaca-se pela sua robustez, suportando pressões de até 40 bar e temperaturas de fluído entre -20 e 250 °C. Equipado com interface IO-Link e saídas PNP/NPN, ele permite integração versátil em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	LMH610
Marca	IFM
Princípio de Medida	Capacitivo
Pressão Máxima	40 bar
Interface	IO-Link
Grau de Proteção	IP68, IP69K
Conexão de Processo	G 1/2
Material do Invólucro	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em tanques com óleos.
Processos com fluidos viscosos ou pastosos.
Monitoramento de nível de substâncias em pó.
Ambientes com temperaturas de fluido de até 250 °C.

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com a sonda de cerâmica (Al2O3).
Aplicações que exigem medição de nível contínua (o sensor é de ponto).
Ambientes com pressão superior a 40 bar.

APLICAÇÕES E USO

Detecção de nível limite em reservatórios de óleos lubrificantes e substâncias à base de óleo.
Monitoramento de presença ou ausência de fluidos pastosos em tubulações.
Detecção de nível em depósitos de substâncias em pó.
Ambientes industriais com necessidade de higienização agressiva (IP69K).

COMO ESCOLHER

Antes de comprar o LMH610 IFM - Sensor de Nível Capacitivo com Interface IO-Link G 1/2 40 bar, verifique estes pontos:

Quando escolher este sensor

Opte pelo LMH610 se a aplicação requer detecção de nível limite (ponto) em condições extremas de temperatura (até 250 °C) ou pressão (até 40 bar) e se a integração via IO-Link for necessária para monitoramento de dados.

Quando buscar outra alternativa

Busque outra solução se o processo necessitar de medição de nível contínuo (em vez de ponto), se a conexão mecânica exigir um padrão diferente de G 1/2 ou se o fluido for incompatível com a sonda cerâmica e vedação FKM.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Sensor de nível eletrônico	Categoria do dispositivo
Aplicação	Detecção de nível limite	Função principal

Dados elétricos
Tensão de operação	18...30 DC V	Tensão de alimentação
Consumo de corrente	< 30 mA	Corrente nominal
Classe de proteção	III	Segurança elétrica

Entradas/Saídas
Saída de sinal	PNP/NPN, IO-Link	Configuração das saídas digitais
Quantidade de saídas digitais	2	Contagem de canais de saída

Condições ambientais
Temperatura do fluído	-20...250 °C	Faixa operacional do processo
Resistência a pressão	40 bar	Limite de pressão de trabalho
Temperatura ambiente	-40...85 °C	Condições operacionais externas

Dados mecânicos
Conexão	G 1/2	Padrão de rosca
Invólucro	1.4404 (aço inoxidável / 316L)	Material da carcaça
Proteção IP	IP68, IP69K	Grau de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1, COM2)

Conexões

Elétrica M12, saídas digitais PNP/NPN

Processo G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Temperatura do fluido até 250 °C	✓	Especificação nominal do fabricante para este modelo.
Ambientes com vácuo (-1000 mbar)	✓	O sensor possui resistência à pressão de vácuo especificada.
Medição contínua de nível	✗	Este é um sensor de nível limite (ponto) e não fornece variação de nível.

INSTALAÇÃO

Como instalar o LMH610 IFM - Sensor de Nível Capacitivo com Interface IO-Link G 1/2 40 bar

Verifique se a rosca da conexão no tanque ou tubo é G 1/2.
Limpe a superfície de vedação para evitar impurezas.
Verifique o estado da vedação (O-ring) no sensor.
Insira o sensor na conexão e aperte manualmente até sentir resistência.
Utilize uma chave adequada para apertar até garantir a estanqueidade, respeitando o torque especificado.
Conecte o cabo M12 e realize a configuração via IO-Link se necessário.

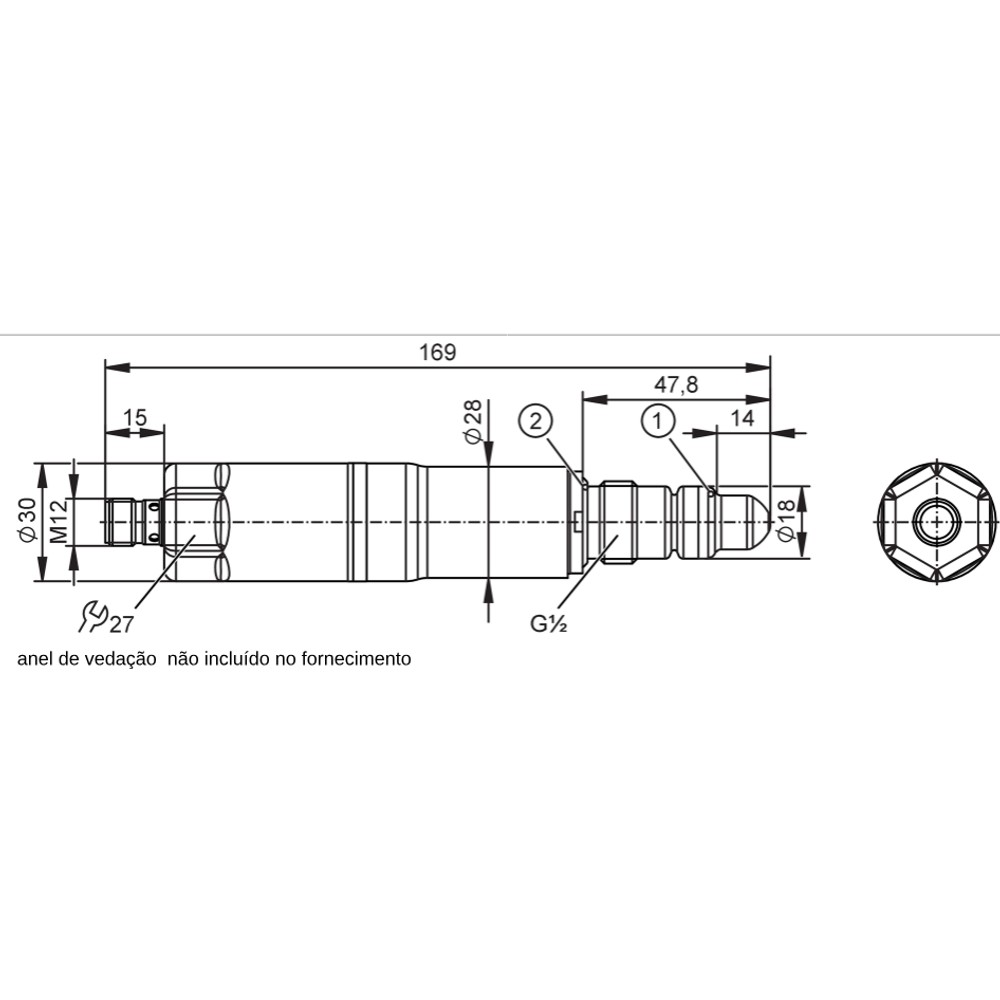

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor indica nível alto constantemente.	Acúmulo de resíduos na sonda.	Limpe a ponta da sonda e verifique se a leitura normaliza.
Ausência de sinal ou falha de comunicação.	Cabo M12 mal conectado.	Verifique a continuidade e o aperto do conector M12.
Danos físicos ou leitura instável.	Pressão de operação excedida.	Compare a pressão atual do sistema com o limite de 40 bar.
Deriva na medição ou erro de detecção.	Temperatura do fluido fora da faixa.	Confirme se a temperatura do fluido está dentro de -20...250 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico LMH610 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de nível LMH610?

O LMH610 é um sensor de nível capacitivo projetado especificamente para a detecção de nível limite (ponto) em tanques ou tubulações.

Para qual tipo de processo industrial este sensor é indicado?

Ele é indicado para aplicações industriais que exigem monitoramento de nível de óleos, substâncias pastosas ou em pó, com tolerância a altas temperaturas.

Este sensor realiza a medição contínua do nível do fluído?

Este modelo não é adequado para medição contínua de nível, sendo restrito exclusivamente à detecção de nível limite (ponto).

Existem restrições de compatibilidade química para este sensor?

Não utilize este sensor em meios agressivos que sejam quimicamente incompatíveis com a sonda de cerâmica (99,97% Al2O3) ou com o anel de vedação de FKM.

O que verificar se o sensor não estiver enviando sinal?

Se não houver sinal de saída, verifique se a ponta do sensor apresenta acúmulo excessivo de resíduos ou se a conexão elétrica está corretamente polarizada.

Como diagnosticar falhas de comunicação IO-Link?

Falhas na comunicação IO-Link geralmente indicam um cabo M12 danificado, porta Mestre IO-Link configurada incorretamente ou curto-circuito na linha de dados.

Qual a vantagem de escolher o modelo IO-Link em vez de um sensor analógico simples?

A versão com IO-Link oferece diagnóstico avançado, monitoramento de temperatura integrada e configuração remota, enquanto versões convencionais apenas fornecem o sinal de comutação básico.

Como decidir entre este modelo e outros sensores de nível IFM?

A escolha entre modelos depende da conexão ao processo; este modelo exige uma conexão roscada G 1/2 e atende ambientes com alta temperatura (até 250 °C).

Quais cuidados devo ter na instalação física do sensor?

Para a instalação, certifique-se de que a superfície de montagem esteja limpa, utilize uma vedação compatível e aperte a rosca G 1/2 garantindo o alinhamento correto da sonda.

Como funciona o processo de compra e procedência deste sensor?

Este produto é vendido e entregue diretamente pela IFM ELECTRONIC LTDA., garantindo o suporte do fabricante e faturamento direto.

GLOSSÁRIO TÉCNICO

Capacitivo

Princípio de medição baseado na alteração da capacidade elétrica entre a sonda do sensor e o meio. (Ref.: Princípio de medida)

IO-Link

Protocolo de comunicação industrial padrão IEC 61131-9 que permite a transmissão de dados digitais e configuração remota. (Ref.: Protocolo de comunicação)

G 1/2

Padrão de rosca cilíndrica de polegada para conexão de processo em tubulações e tanques. (Ref.: Conexão de processo)

316L (1.4404)

Aço inoxidável de alta resistência à corrosão, utilizado na carcaça do sensor. (Ref.: Materiais do invólucro)

Nível Limite

Aplicação onde o sensor detecta se um fluido atingiu um ponto específico (cheio/vazio). (Ref.: Aplicação)
