Sensor de Nível Capacitivo IFM LMH600

Pré-visualizar: LMH600 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link, G 1/2, 40 bar

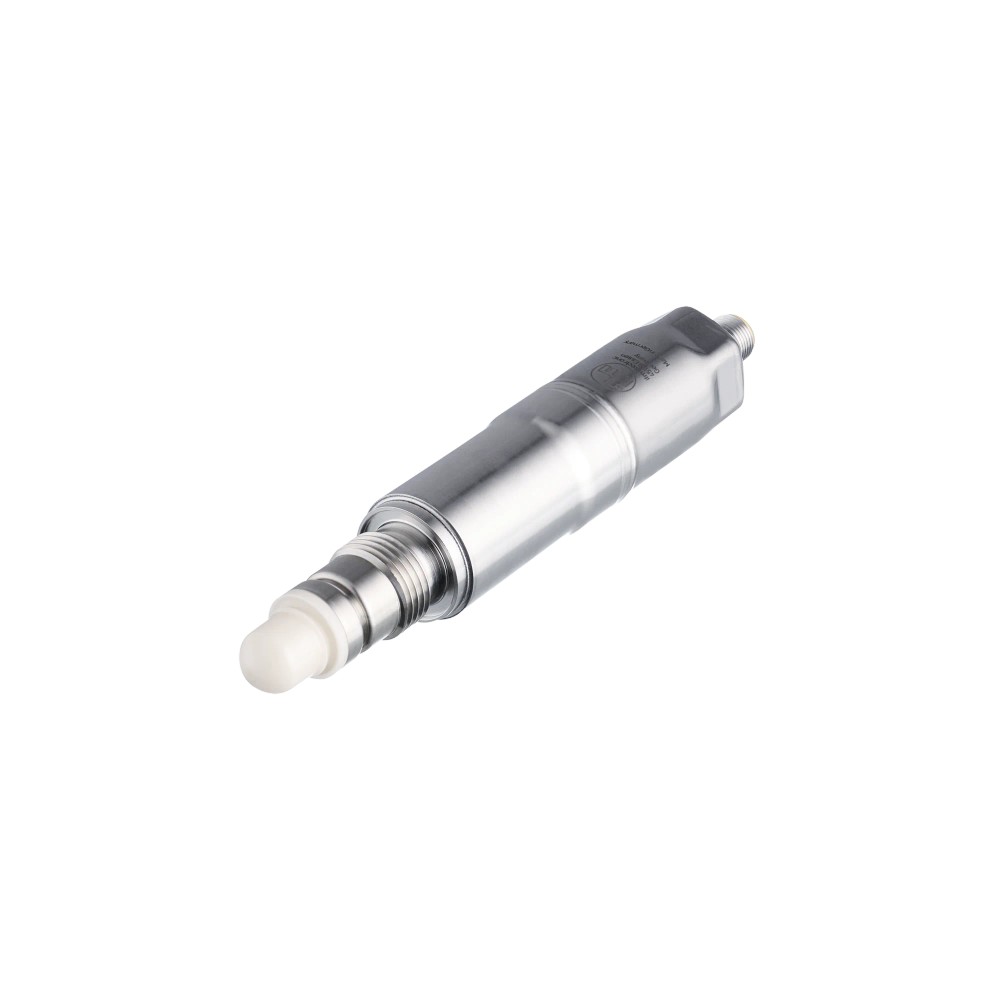

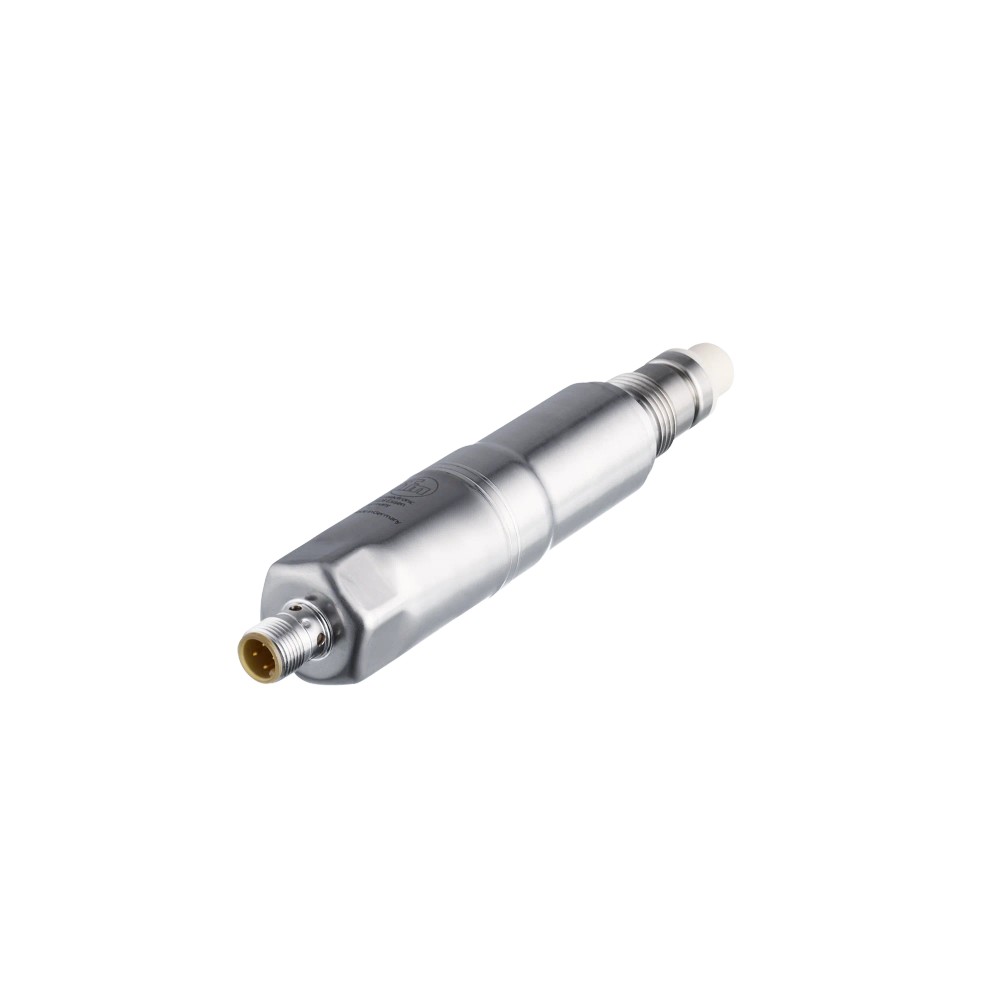

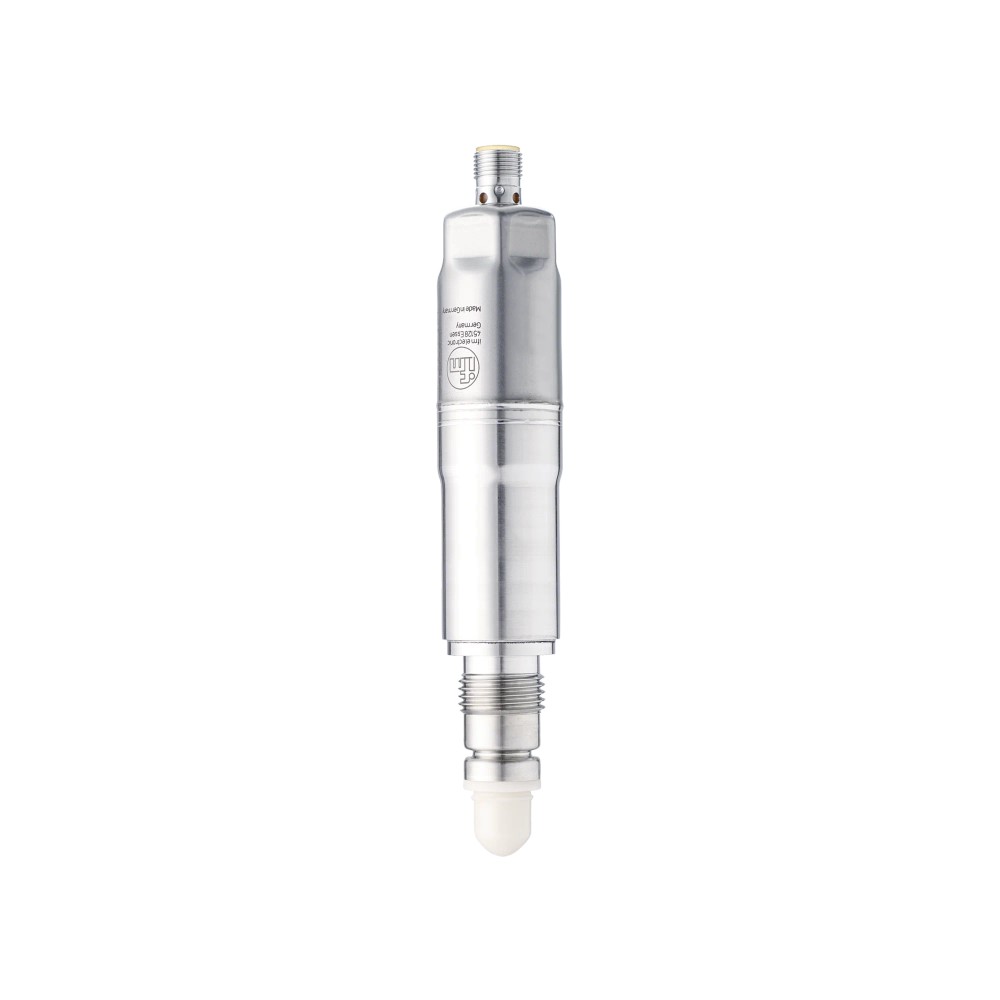

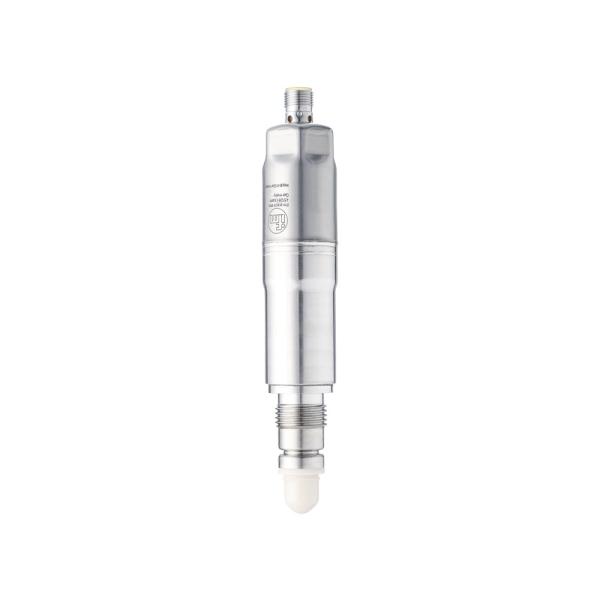

LMH600 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link, G 1/2, 40 bar

Imagem meramente ilustrativa

R$ 4.203,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMH600
EAN: 4021179334778
NCM do produto: 90261029

Destaques do Produto Processo Detecção de...mais

Fechar menu

Saiba mais sobre: "LMH600 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link, G 1/2, 40 bar"

Destaques do Produto

Processo

Detecção de nível limite

Conexão mecânica

G 1/2

Pressão de processo

Até 40 bar

Temperatura do fluido

-20...250 °C

Interface e saída

IO-Link e PNP/NPN

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível capacitivo ifm LMH600 para detecção de nível limite, IO-Link, conexão G 1/2, pressão de até 40 bar

O ifm LMH600 é um sensor eletrônico capacitivo para detecção de nível limite. Possui comunicação IO-Link, saídas PNP/NPN parametrizáveis e conexão de processo G 1/2. A pressão nominal máxima informada é 40 bar, e a temperatura do fluido indicada é de -20 a 250 °C; confirme também a compatibilidade do fluido e do adaptador de processo antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMH600
Princípio de medição	Capacitivo
Aplicação declarada	Detecção de nível limite
Conexão de processo	Rosca G 1/2
Pressão máxima	40 bar
Temperatura do fluido	-20...250 °C
Saída / comunicação	PNP/NPN; IO-Link
Alimentação	18...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP68; IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em aplicações compatíveis com medição capacitiva.
Instalações que atendam à conexão de processo G 1/2 e à pressão máxima de 40 bar.
Sistemas com alimentação de 18...30 V DC e entrada compatível com saída PNP ou NPN, ou comunicação IO-Link.
Aplicações em que a temperatura do fluido esteja dentro da faixa informada de -20...250 °C, verificando o conjunto de conexão/adaptador utilizado.

⚠ Considere outro se precisa de:

Não selecionar para operação acima de 40 bar sem confirmação formal do fabricante; a ficha condiciona aplicações acima de 40 até 100 bar a consulta sob pedido.
Não selecionar sem verificar a faixa de temperatura aplicável ao adaptador: os dados do anúncio informam limites diferentes para E43030, E43033, E43032 e E43031.
Não tratar o LMH600 como medidor contínuo de nível: a aplicação declarada é detecção de nível limite, com sinal de comutação.
Não presumir compatibilidade química com qualquer fluido; confirmar materiais em contato e compatibilidade química do processo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção de nível limite por princípio capacitivo; a ficha também lista meios líquidos, pastosos e substâncias em pó, sem assegurar desempenho idêntico para todos os materiais.
Pode ser considerado em sistemas com fluido à base de água, condição indicada para o ajuste de fábrica; validar a resposta para a composição e o ponto de chaveamento do processo.
Em processos aquecidos, confirme a faixa de temperatura aplicável ao adaptador de processo utilizado; os adaptadores listados apresentam limites distintos.
Em linhas pressurizadas, respeite o limite de 40 bar declarado; aplicações acima desse valor até 100 bar aparecem como condicionais, sob pedido.
A integração elétrica pode usar saída PNP/NPN ou IO-Link, conforme configuração e compatibilidade do controlador ou master; a alimentação especificada é 18...30 V DC.

COMO ESCOLHER

Antes de comprar o Sensor de nível capacitivo ifm LMH600 para detecção de nível limite, IO-Link, conexão G 1/2, pressão de até 40 bar, verifique estes pontos:

Escolha o LMH600 quando

A aplicação exigir detecção de nível limite por princípio capacitivo, conexão G 1/2, pressão de até 40 bar e operação dentro da faixa aplicável ao fluido e ao conjunto de montagem. Para integração, verifique se o sistema aceita PNP/NPN ou IO-Link e alimentação de 18...30 V DC.

Avalie outra configuração ou consulte o fabricante quando

A pressão ultrapassar 40 bar, a instalação depender de limites específicos de temperatura do adaptador ou houver requisito de compatibilidade química não confirmado pelos materiais listados. Para medição contínua, confirme a necessidade do processo, pois a ficha caracteriza este modelo como sensor de nível limite com saída de comutação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	LMH600	Código do produto e referência de compra.
GTIN	4021179334778	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
Tipo de produto	Sensor eletrônico de nível para detecção de nível limite	Aplicação declarada; não caracteriza medição contínua de nível.
Princípio de medição	Capacitivo	Princípio de detecção informado.
Substâncias indicadas	Meios líquidos, meios pastosos e substâncias em pó	Categorias de substâncias listadas na ficha; validar compatibilidade específica do processo.
Ajuste de fábrica	Fluidos à base de água	Condição de ajuste de fábrica indicada.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 30 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado para as saídas.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos declarados.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite constante informado para a saída de comutação DC.

Entradas e saídas
Função elétrica	PNP/NPN	Função de saída informada; configuração parametrizável.
Quantidade de saídas digitais	2	Número de saídas digitais declarado.
Sinal de saída	Sinal de comutação	Saída destinada à indicação de condição de chaveamento.
Estado da saída	Abertura / fechamento, parametrizável	Comportamento configurável informado na ficha.
Modo SIO	Sim	Modo de operação SIO disponível.

Faixa de medição e desempenho
Alcance de medição de temperatura	-40...250 °C	Faixa de medição de temperatura indicada nos dados do fabricante.
Precisão da medição de temperatura	±0,6 K	Precisão declarada para a medição de temperatura.
Resolução de medição de temperatura	0,1 °C	Resolução declarada.
Influência da temperatura por 10 K	±0,055 K	Influência declarada para variação de 10 K.
Tempo de resposta do sensor	< 0,5 s	Tempo de resposta indicado nos atributos do anúncio; não confundir com os tempos T50/T90 de água.
Tempo de resposta T50	< 15 s (água)	Valor condicionado ao meio água.
Tempo de resposta T90	< 60 s (água)	Valor condicionado ao meio água.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo mínimo de ciclo informado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação SDCI.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Classe de master port exigida	A	Classe de porta requerida indicada.
Perfil	Smart Sensor SSP 4.1.2; Measuring and Switching Sensor, 2 channel; Common - I&D Identification and Diagnosis; Extension Quantity detection, switches when value exceeds the setpoint; Function Locator; Function ProductURI	Perfil e funções listados na ficha; disponibilidade operacional depende da integração IO-Link.
DeviceID	1475	Identificador de dispositivo informado.

Condições de processo
Temperatura do fluido	-20...250 °C	Faixa de temperatura indicada nos dados específicos do produto; considerar os limites do adaptador de processo.
Temperatura ambiente	-40...85 °C	Faixa ambiente declarada.
Resistência à pressão	40 bar	Limite informado; uso acima de 40 até 100 bar é indicado apenas sob consulta/pedido.
Resistência contra vácuo	-1000 mbar	Valor declarado para resistência ao vácuo.
Substâncias de processo	Líquidos, meios pastosos e substâncias em pó	Tipos de substância listados; verificar resposta e compatibilidade para o processo real.

Materiais e dados mecânicos
Conexão de processo	Rosca G 1/2	Conexão mecânica declarada.
Comprimento da sonda	13,7 mm	Dimensão informada para a sonda.
Dimensões gerais	Ø 30 mm; comprimento total 169 mm	Dimensões declaradas na ficha.
Formato do invólucro	Cilíndrico	Formato informado.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material do invólucro declarado.
Materiais adicionais	Conector do adaptador: PEI; anel de vedação: FKM	Materiais informados para os componentes indicados.
Materiais em contato com o fluido	Sonda: cerâmica (99,97 % Al2O3), Ra < 0,38 µm / Rz = 4 µm; anel de vedação interno: FFKM	Materiais e características de superfície declarados; compatibilidade química deve ser validada para o fluido.
Peso	301,9 g	Peso informado no conjunto de dados do produto.
Resistência a choques	50 g (11 ms), DIN EN 60068-2-27	Condição e norma de ensaio informadas.
Resistência a vibrações	20 g (10...2000 Hz), DIN EN 60068-2-6	Faixa e norma de ensaio informadas.

Proteção e condições de armazenamento
Grau de proteção	IP68; IP69K	Graus declarados. Para IP68, a ficha especifica 7 dias, 3 m de profundidade em água e 0,3 bar.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento declarada.
MTTF	356 anos	Valor MTTF informado na base de dados; não equivale a garantia ou vida útil assegurada.

Displays e elementos de operação
LED de status de chaveamento	Amarelo	Indicação visual informada.
LED de estado de operação	Verde	Indicação visual informada.
LED de advertência	Vermelho	Indicação visual informada.

Condições por adaptador de processo
E43030	Temperatura do fluido: -15...240 °C	Limite associado ao adaptador indicado nos dados do anúncio.
E43033	Temperatura do fluido: -15...200 °C	Limite associado ao adaptador indicado nos dados do anúncio.
E43032	Temperatura do fluido: -20...250 °C	Limite associado ao adaptador indicado nos dados do anúncio.
E43031	Temperatura do fluido: -20...150 °C	Limite associado ao adaptador indicado nos dados do anúncio.

Conformidade e identificação regulatória
Número do arquivo UL	E174191	Referência UL informada.
Número de aprovação UL	H017	Identificação de aprovação informada.
NCM	9026.10.29	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Perfil informado: Smart Sensor SSP 4.1.2; classe de master port exigida A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; função elétrica PNP/NPN parametrizável. Verificar a atribuição dos pinos e o esquema de ligação no datasheet antes de energizar.

Processo Conexão de processo roscada G 1/2. A compatibilidade mecânica depende da rosca correspondente e da montagem adequada; pressão informada de até 40 bar. Limites térmicos podem depender do adaptador de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo compatível com sinal de comutação PNP ou NPN, com alimentação de 18...30 V DC.	✓	A ficha especifica função elétrica PNP/NPN e tensão de operação de 18...30 V DC; confirmar configuração da saída e ligação.
Integração com master IO-Link compatível com IO-Link 1.1 e classe de porta A.	✓	A ficha informa IO-Link 1.1, modo SIO e classe de master port exigida A.
Instalação em conexão de processo G 1/2, dentro do limite de pressão declarado.	✓	A conexão de processo informada é G 1/2 e a resistência à pressão é 40 bar.
Operação acima de 40 bar, sem validação específica do fabricante.	✗	A resistência à pressão declarada é 40 bar; uso acima desse valor é indicado como condicional, apenas a pedido, até 100 bar.
Medição contínua de nível como requisito principal.	✗	A ficha identifica o equipamento como sensor para detecção de nível limite e sinal de comutação; não declara medição contínua de nível.
Fluido cuja compatibilidade com cerâmica, FFKM e demais materiais não foi confirmada.	✗	A ficha informa materiais em contato, mas não declara compatibilidade química universal; validar com o fabricante para o fluido específico.

INSTALAÇÃO

Como instalar o Sensor de nível capacitivo ifm LMH600 para detecção de nível limite, IO-Link, conexão G 1/2, pressão de até 40 bar

Confirme se o ponto de instalação requer detecção de nível limite e se o princípio capacitivo é adequado ao meio do processo.
Verifique a compatibilidade mecânica da conexão G 1/2, a pressão de operação e a faixa de temperatura do adaptador selecionado.
Confira a compatibilidade química dos materiais em contato com o fluido antes da montagem.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante, sem exceder as condições de processo declaradas.
Conecte o conector M12 de 4 contatos; consulte o datasheet para identificar a pinagem e selecionar a ligação PNP/NPN ou IO-Link.
Energize dentro de 18...30 V DC e valide LEDs, estado de chaveamento e comunicação no controlador ou master IO-Link.

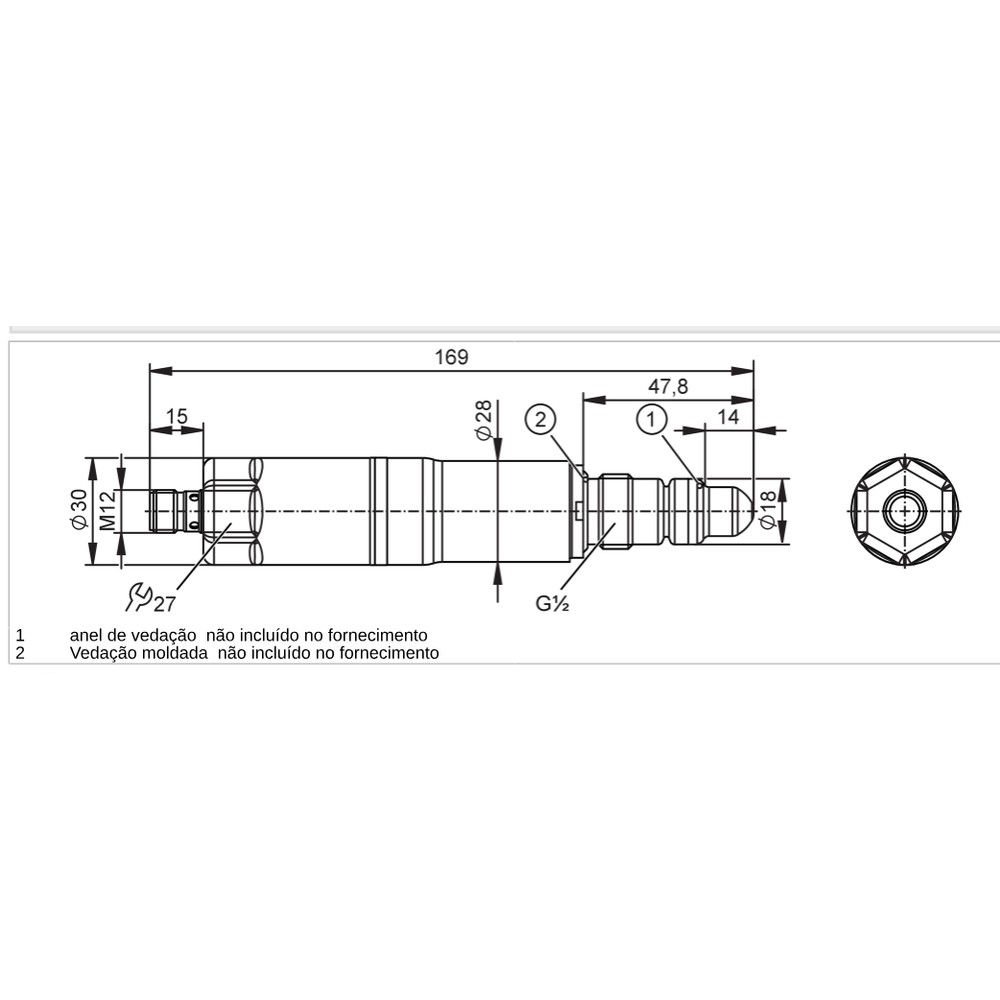

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o nível muda.	Alimentação fora da faixa, ligação PNP/NPN incompatível com a entrada ou parametrização inadequada para a aplicação.	Meça a alimentação no conector, confira o tipo de entrada do controlador e revise a configuração de saída e o estado indicado pelos LEDs.
A comunicação IO-Link não é estabelecida.	Master ou porta incompatível com IO-Link 1.1/classe A, ligação incorreta ou configuração de comunicação inadequada.	Confirme a classe A da porta, a revisão IO-Link suportada, a ligação M12 conforme datasheet e os parâmetros de comunicação do master.
A indicação de chaveamento é instável ou não corresponde ao processo.	Condição do meio ou ajuste de aplicação diferente da condição de fábrica indicada para fluidos à base de água.	Compare o fluido real com a condição de ajuste, observe o LED de chaveamento e valide a parametrização e o ponto de instalação conforme instruções do fabricante.
Há vazamento ou falha após a montagem em processo quente ou pressurizado.	Conexão, vedação, adaptador ou condição de operação incompatível com a pressão ou temperatura aplicável.	Verifique a rosca G 1/2, o adaptador empregado, a vedação e os limites declarados; não opere acima de 40 bar sem validação específica.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica LMH600 (PT-BR) (Datasheet) Desenho em escala LMH600 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LMH600 e para que serve?

É um sensor capacitivo eletrônico da ifm para detecção de nível limite. Fornece sinal de comutação e dispõe de comunicação IO-Link.

Com quais sinais e alimentação posso integrar o sensor?

A ficha informa função PNP/NPN e alimentação de 18...30 V DC. Também informa IO-Link 1.1 e modo SIO; confirme a configuração e a compatibilidade da entrada ou do master.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não especifica acessórios inclusos. O sensor possui conexão elétrica M12; confirme o conteúdo comercial do fornecimento antes da compra.

Este sensor serve para medir continuamente o nível?

A ficha caracteriza o LMH600 para detecção de nível limite e sinal de comutação, não como medidor contínuo de nível. Se o processo exigir valor contínuo, confirme com o fabricante qual família de produto atende ao requisito.

Posso usar o LMH600 acima de 40 bar?

A resistência à pressão declarada é 40 bar. A ficha menciona uso acima de 40 até 100 bar apenas sob pedido, portanto essa condição precisa de confirmação específica do fabricante.

Ele é adequado para qualquer produto químico ou fluido?

Não é possível afirmar compatibilidade universal. A ficha lista sonda cerâmica e anel de vedação interno FFKM, entre outros materiais; valide a compatibilidade química do fluido específico antes da seleção.

O LED acende, mas o controlador não recebe o sinal; o que verifico?

Confira se a entrada do controlador corresponde à saída PNP/NPN configurada e se a ligação está de acordo com o datasheet. Verifique também a alimentação e o estado de chaveamento indicado pelo LED.

O IO-Link não reconhece o sensor; preciso trocar o produto?

Antes de substituir, confirme que a porta do master é classe A e que suporta IO-Link 1.1, além da ligação M12 e da configuração do dispositivo. O sensor também admite modo SIO.

Devo comprar o sensor avulso ou um kit de montagem?

O conjunto de dados indica uma peça por embalagem e não lista acessórios inclusos. A conexão de processo é G 1/2; confirme separadamente se o adaptador ou os componentes de montagem necessários à sua instalação são fornecidos.

Que cuidados devo tomar na instalação?

Verifique rosca, vedação, pressão, temperatura aplicável ao adaptador e compatibilidade dos materiais com o fluido. Consulte o datasheet para pinagem e ligação antes de energizar; a alimentação especificada é de 18...30 V DC.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Chaveamento que sinaliza quando a condição de nível definida é atingida; o LMH600 é especificado para essa aplicação. (Ref.: aplicação declarada: detecção de nível limite)

Princípio capacitivo

Método de detecção baseado em variações capacitivas; é o princípio de medição informado para este sensor. (Ref.: princípio de medida capacitivo)

IO-Link

Interface digital de comunicação entre sensor e master compatível, com dados e identificação do dispositivo. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP/NPN

Tipos de função de saída de comutação que devem corresponder à entrada do controlador e à configuração do sensor. (Ref.: função elétrica PNP/NPN)

IP68 / IP69K

Graus de proteção declarados para o invólucro; a condição específica de IP68 informada é 7 dias, 3 m de profundidade em água e 0,3 bar. (Ref.: proteção / grau IP)
