Sensor de Nível Capacitivo IFM LMC510

Pré-visualizar: LMC510 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link 25mm 1/2 NPT

LMC510 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link 25mm 1/2 NPT

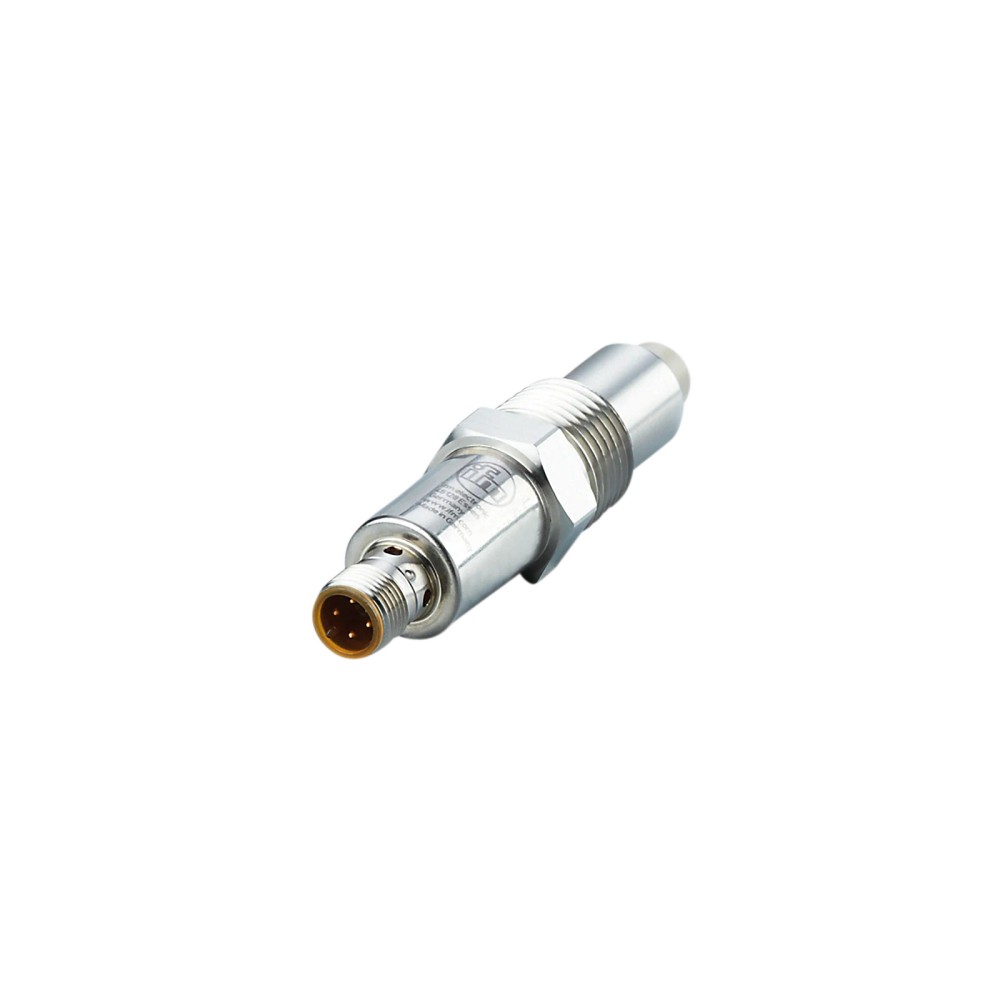

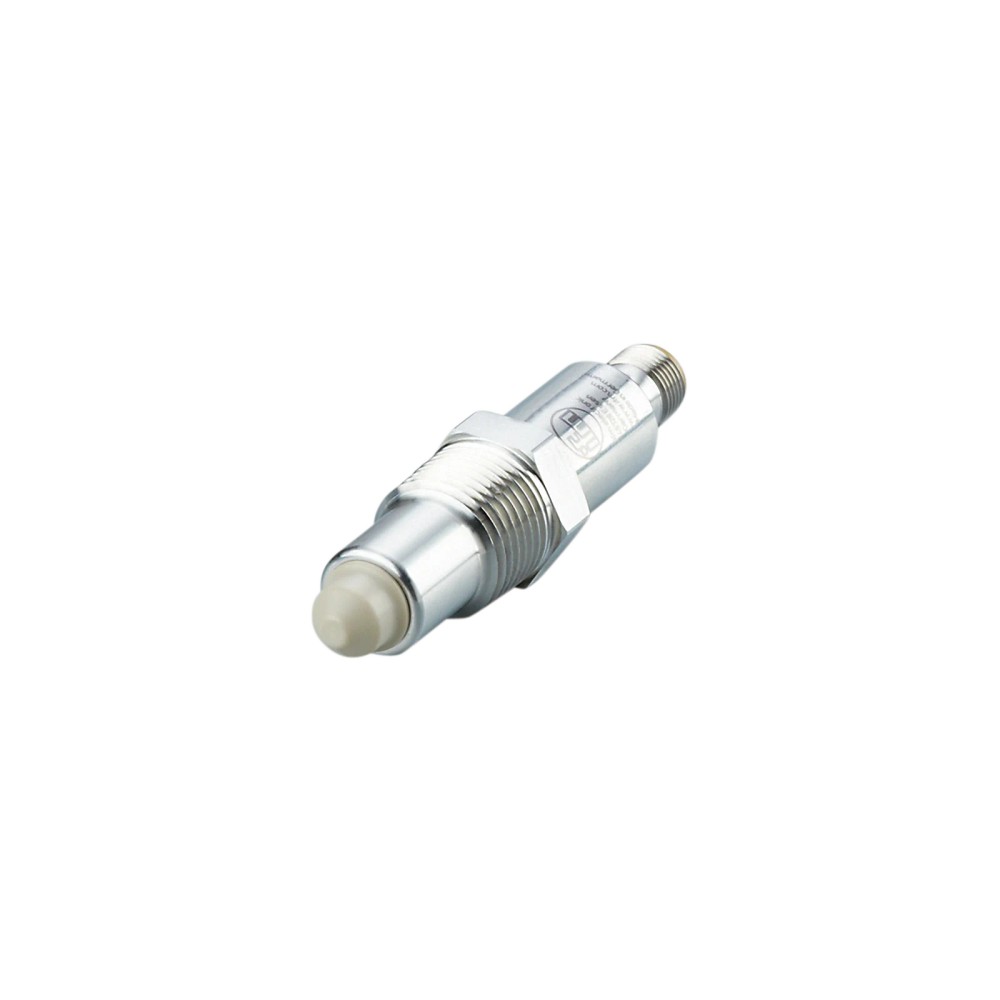

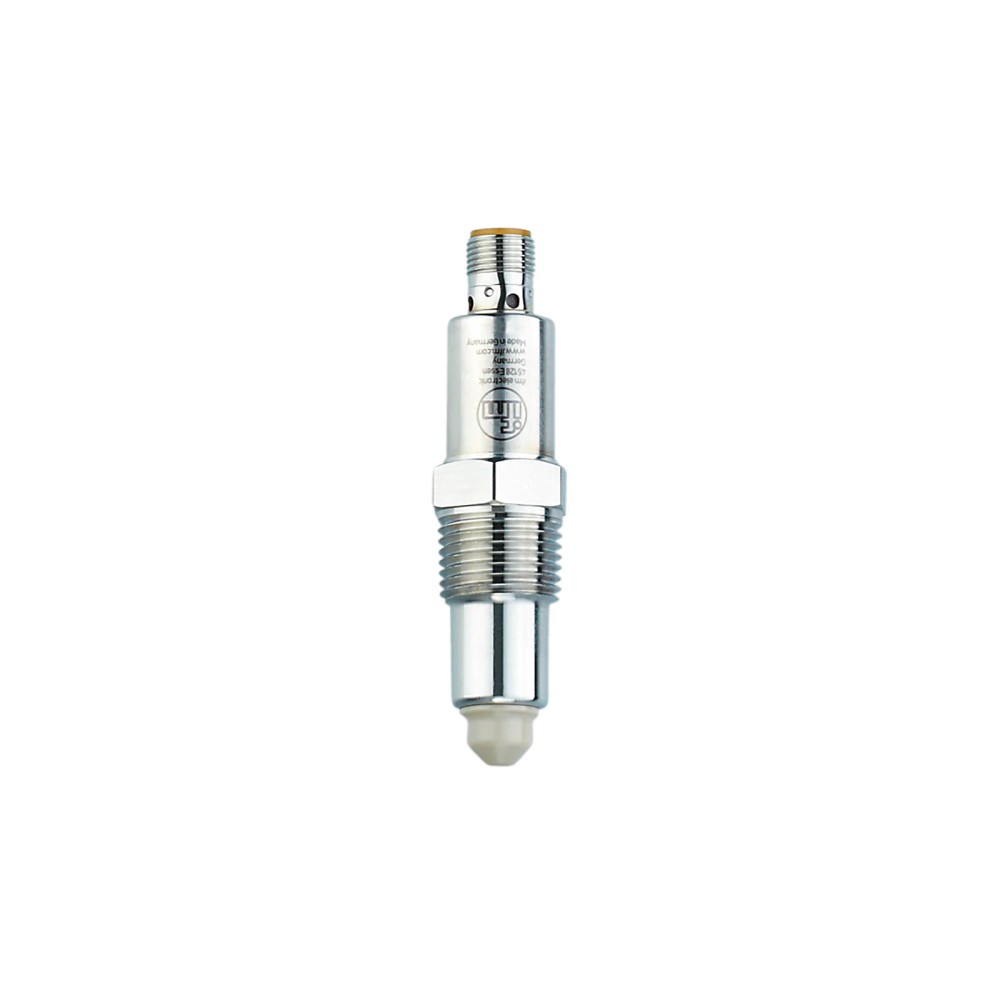

Imagem meramente ilustrativa

R$ 1.873,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMC510
EAN: 4021179299794
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMC510 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link 25mm 1/2 NPT"

Destaques do Produto

Aplicação

Detecção de nível limite

Tipo de sensor

Capacitivo

Comprimento da sonda

25 mm

Conexão de processo

1/2″ NPT

Saída e comunicação

PNP/NPN e IO-Link

Faixa de temperatura do fluido

-25 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LMC510 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, sonda de 25 mm e conexão de processo 1/2″ NPT

O IFM LMC510 é um sensor capacitivo para detecção de nível limite em reservatórios. Possui saída de comutação PNP/NPN e comunicação IO-Link, além de sonda de 25 mm. A conexão de processo é 1/2″ NPT e a temperatura do fluido especificada é de -25 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMC510
Função	Detecção de nível limite
Tecnologia	Sensor de nível capacitivo
Comprimento da sonda	25 mm
Saída elétrica	PNP/NPN; 2 saídas digitais
Comunicação	IO-Link, revisão 1.1; IEC 61131-9
Conexão de processo	1/2″ NPT
Temperatura do fluido	-25 a 100 °C
Pressão do reservatório	-1 a 40 bar
Grau de proteção	IP 68 / IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção de nível limite em reservatórios com conexão de processo 1/2″ NPT, respeitando as faixas de pressão e temperatura especificadas.
Instalações que precisam de saída PNP ou NPN e/ou comunicação IO-Link.
Meios identificados na ficha como água, fluidos à base de água, óleos, substâncias à base de óleo, refrigerantes lubrificantes e substâncias em pó; confirmar a adequação do material e do processo para a aplicação específica.

⚠ Considere outro se precisa de:

Aplicações que exigem medição contínua de nível: a função informada é detecção de nível limite.
Instalações cuja conexão de processo não seja compatível com 1/2″ NPT, sem adaptador ou alteração de processo validada.
Condições fora dos limites especificados de temperatura do fluido (-25 a 100 °C) ou pressão do reservatório (-1 a 40 bar).

APLICAÇÕES E USO

Detecção de nível limite em reservatórios com conexão de processo 1/2″ NPT, dentro da faixa de pressão especificada de -1 a 40 bar e com fluido entre -25 e 100 °C.
A ficha lista água e fluidos à base de água, óleos e substâncias à base de óleo, refrigerantes lubrificantes e substâncias em pó como meios. A adequação efetiva depende da compatibilidade do meio com os materiais em contato e das condições de processo.
Integração a sistemas de automação que utilizem saída PNP/NPN ou comunicação IO-Link. A aplicação concreta deve respeitar as características elétricas e as instruções do fabricante.
A ficha comprova a função de detecção de nível limite; uso como instrumento de medição contínua não está especificado. Verifique o datasheet para detalhes de instalação e adequação ao processo.

COMO ESCOLHER

Antes de comprar o LMC510 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, sonda de 25 mm e conexão de processo 1/2″ NPT, verifique estes pontos:

Escolha o LMC510 quando

A aplicação requer detecção de nível limite, sonda de 25 mm, conexão de processo 1/2″ NPT e operação dentro das faixas de temperatura do fluido e pressão informadas. Verifique também se o comando aceita saída PNP/NPN ou se a integração será feita via IO-Link.

Considere outra configuração quando

O requisito for medição contínua, a conexão de processo necessária for diferente de 1/2″ NPT ou a operação exceder -25 a 100 °C no fluido ou -1 a 40 bar no reservatório. A ficha não identifica um modelo alternativo específico; consulte o fabricante para selecionar uma opção adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LMC510	Identificação do produto.
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada pelo fabricante.
Tipo de sensor	Sensor de nível capacitivo	Tecnologia indicada na ficha.
Aplicação	Detecção de nível limite	Não indica medição contínua.
Ajuste de fábrica	Óleos; substâncias à base de óleo	Ajuste informado na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção integrada indicada na ficha.
Proteção contra curto-circuitos	Sim	Versão térmica, pulsada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas
Função elétrica	PNP/NPN	Tipo de saída indicado na ficha.
Quantidade de saídas digitais	2	Número de saídas informado.
Sinal de saída	Sinal de comutação; IO-Link	Inclui saída de comutação e comunicação IO-Link.
Corrente constante máxima da saída de comutação DC	50 mA; 100 mA (...60 °C)	Valores apresentados na ficha; confirmar condição de aplicação no datasheet.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída de comutação DC.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Conector especificado na ficha.
Característica especial dos contatos	Banhados a ouro	Acabamento dos contatos indicado pelo fabricante.

Dados de processo e medição
Comprimento da sonda	25 mm	Comprimento especificado para a sonda.
Tempo de resposta	< 0,5 s	Tempo de resposta informado na ficha.
Pressão do reservatório	-1...40 bar (-0,1...4 MPa)	Faixa especificada para o reservatório.
MAWP em aplicações segundo CRN	40 bar	Pressão máxima admissível informada para aplicações segundo CRN.

Condições ambientais e proteção
Temperatura do fluido	-25...100 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Grau de proteção	IP 68; IP 69K	Graus de proteção informados no catálogo.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10...2000 Hz)	Condição de ensaio declarada.

Dados mecânicos e materiais
Conexão de processo	1/2″ NPT	Rosca indicada para a instalação no processo.
Dimensões	Ø 18,11 / L = 76,2 mm	Dimensões informadas na ficha.
Peso	115 g	Valor de peso do produto informado no catálogo.
Materiais	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais declarados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PEEK; FKM	Materiais identificados como em contato com o fluido.

Meios e identificação regulatória
Substâncias indicadas	Água; fluidos à base de água; óleos; substâncias à base de óleo; refrigerantes lubrificantes; substâncias em pó	Meios listados na ficha; validar compatibilidade química e condições particulares do processo.
Número de aprovação UL	H005	Identificação de aprovação indicada na ficha.
MTTF	534 anos	Valor informado no conjunto de dados do catálogo; consultar documentação do fabricante para condições de cálculo.
NCM	9026.10.29	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud).

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. Saída elétrica PNP/NPN; duas saídas digitais. Confirmar a pinagem no datasheet antes da ligação.

Processo Rosca de processo 1/2″ NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN, com alimentação de 18 a 30 V DC.	✓	A ficha informa função elétrica PNP/NPN e tensão de operação de 18 a 30 V DC; verificar a configuração e a ligação conforme o datasheet.
Sistema de automação com mestre e infraestrutura IO-Link compatíveis.	✓	O sensor possui interface IO-Link, revisão 1.1, IEC 61131-9 e tipo de transferência COM2.
Reservatório preparado para conexão de processo 1/2″ NPT e operação dentro de -1 a 40 bar.	✓	A conexão de processo e a pressão do reservatório correspondem aos limites informados na ficha.
Aplicação que exige medição contínua de nível.	✗	O produto está especificado para detecção de nível limite; medição contínua não é indicada como função.
Processo com temperatura do fluido fora de -25 a 100 °C.	✗	A condição excede a faixa de temperatura do fluido especificada.
Instalação que exige conexão de processo diferente de 1/2″ NPT, sem adaptação validada.	✗	A conexão informada para o sensor é 1/2″ NPT; não há outra conexão de processo especificada.

INSTALAÇÃO

Como instalar o LMC510 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, sonda de 25 mm e conexão de processo 1/2″ NPT

Confirme que o ponto de instalação requer detecção de nível limite e que a conexão do reservatório é compatível com 1/2″ NPT.
Verifique que a temperatura do fluido, a temperatura ambiente e a pressão de processo permanecem nas faixas especificadas.
Confira a compatibilidade do fluido com os materiais em contato informados: aço inoxidável 1.4404/316L, PEEK e FKM.
Instale mecanicamente conforme o desenho dimensional e as instruções do fabricante; não exceda os limites de processo especificados.
Conecte pelo conector M12 codificação A, 4 contatos, e utilize alimentação de 18 a 30 V DC; confirme a pinagem no datasheet.
Configure e valide a saída PNP/NPN ou a comunicação IO-Link conforme a arquitetura do sistema e teste a comutação antes de liberar o processo.

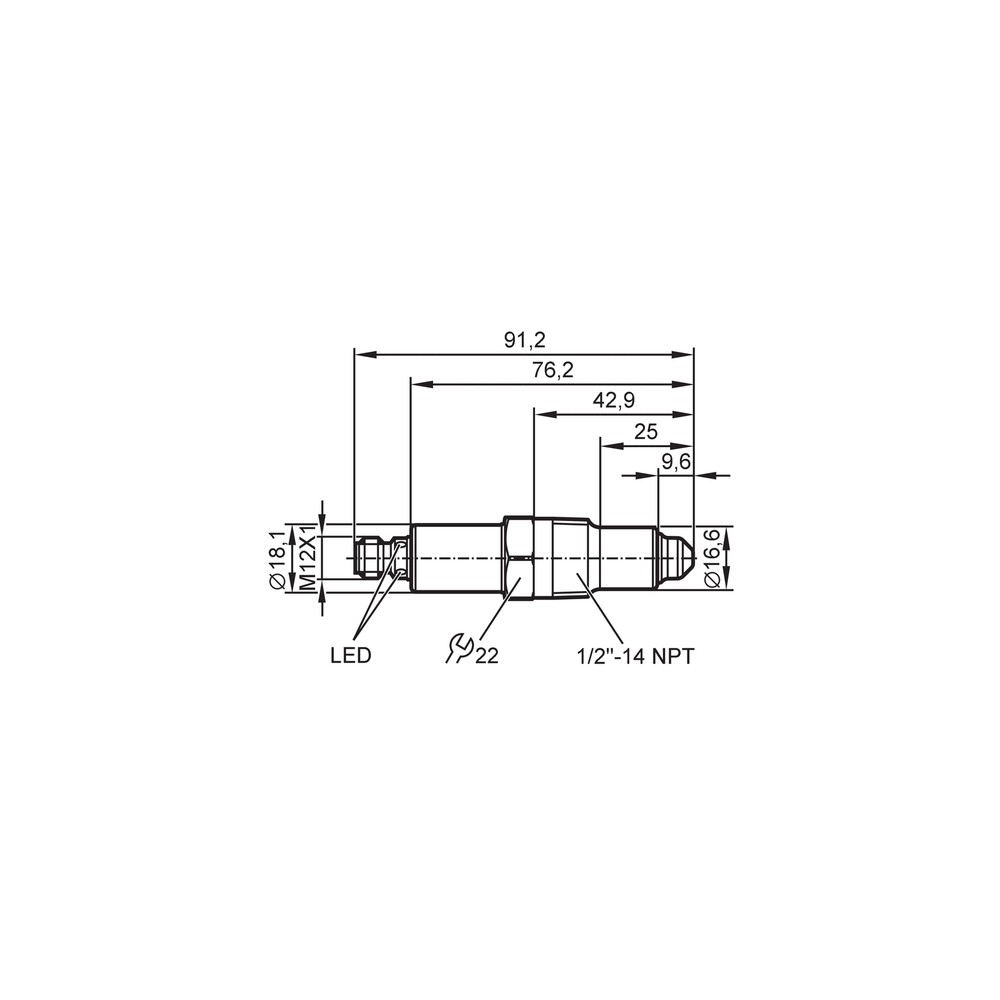

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta no nível esperado.	Condição de processo, posição de instalação ou ajuste de fábrica incompatível com a aplicação; o ajuste de fábrica indicado é para óleos e substâncias à base de óleo.	Compare o meio e o ponto de detecção com as condições de aplicação, verifique a instalação e consulte o datasheet para os procedimentos de ajuste aplicáveis.
O sensor não comunica com o mestre IO-Link.	Incompatibilidade de configuração de comunicação, ligação elétrica ou alimentação fora da faixa especificada.	Confirme alimentação de 18 a 30 V DC, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2 (38,4 kBaud).
A saída digital não é reconhecida pelo controlador.	Tipo de saída PNP/NPN selecionado ou esperado incorretamente, ligação incorreta ou carga acima dos limites informados.	Verifique a configuração da entrada do controlador, o esquema de ligação no datasheet e os limites de corrente e queda de tensão da saída.
O sensor apresenta falha ou comportamento intermitente em processo pressurizado ou aquecido.	Pressão ou temperatura do fluido fora dos limites especificados, ou incompatibilidade do meio com os materiais em contato.	Meça as condições reais do processo e compare-as com pressão de -1 a 40 bar, temperatura do fluido de -25 a 100 °C e materiais declarados pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LMC510 (PT-BR) (Datasheet) Desenho em escala do LMC510 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMC510 e para que serve?

É um sensor de nível capacitivo para detecção de nível limite. A ficha indica saída PNP/NPN e comunicação IO-Link.

O LMC510 funciona com IO-Link e quais conexões utiliza?

Sim, possui IO-Link revisão 1.1 e conector elétrico M12 codificação A com 4 contatos. A conexão de processo é 1/2″ NPT; a compatibilidade mecânica não substitui a verificação elétrica da pinagem.

O que acompanha o produto na embalagem?

A ficha fornecida não especifica acessórios ou conteúdo de embalagem. Confirme esse detalhe com o fornecedor antes da compra.

O LMC510 serve para medir o nível continuamente?

Não é a função informada na ficha: o produto é especificado para detecção de nível limite. Para medição contínua, selecione um sensor cuja documentação indique essa função.

Posso usar o sensor com um fluido acima de 100 °C?

A ficha especifica temperatura do fluido de -25 a 100 °C. Uma condição acima desse limite não está contemplada.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro a condição e o meio do processo, a instalação e o ajuste de fábrica, informado para óleos e substâncias à base de óleo. Consulte o datasheet para confirmar o procedimento de ajuste aplicável.

O mestre não detecta o sensor IO-Link; qual é a primeira verificação?

Confira alimentação, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2 (38,4 kBaud). Use o datasheet para validar a pinagem e o esquema de ligação.

É melhor comprar o LMC510 ou um sensor de medição contínua?

Escolha o LMC510 quando o requisito for detectar um limite de nível. Se o processo precisar de uma leitura contínua, este modelo não tem essa função especificada e será necessário selecionar outra tecnologia ou modelo documentado para essa finalidade.

O que devo conferir na instalação mecânica do LMC510?

Confirme a rosca de processo 1/2″ NPT, o espaço conforme o desenho dimensional e os limites de pressão e temperatura. Siga as instruções de instalação do fabricante.

O que devo verificar se a saída PNP/NPN não é reconhecida?

Confirme se o tipo de saída esperado pelo controlador corresponde à configuração utilizada e verifique alimentação, pinagem e ligação no datasheet. A ficha não informa ferramenta específica de instalação.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível em um ponto de detecção, em vez de fornecer uma medição contínua. (Ref.: aplicação — detecção de nível limite)

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar a condição de nível indicada pela aplicação. (Ref.: tipo de sensor — capacitivo)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)

PNP/NPN

Tipos de saída de comutação do sensor que devem corresponder à entrada elétrica do controlador. (Ref.: função elétrica — PNP/NPN)

NPT

Tipo de rosca especificado para a conexão de processo do sensor. (Ref.: conexão de processo — 1/2″ NPT)
