Sensor de Nível Capacitivo IFM LMC502

Pré-visualizar: LMC502 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, 40mm, 1/2" NPT

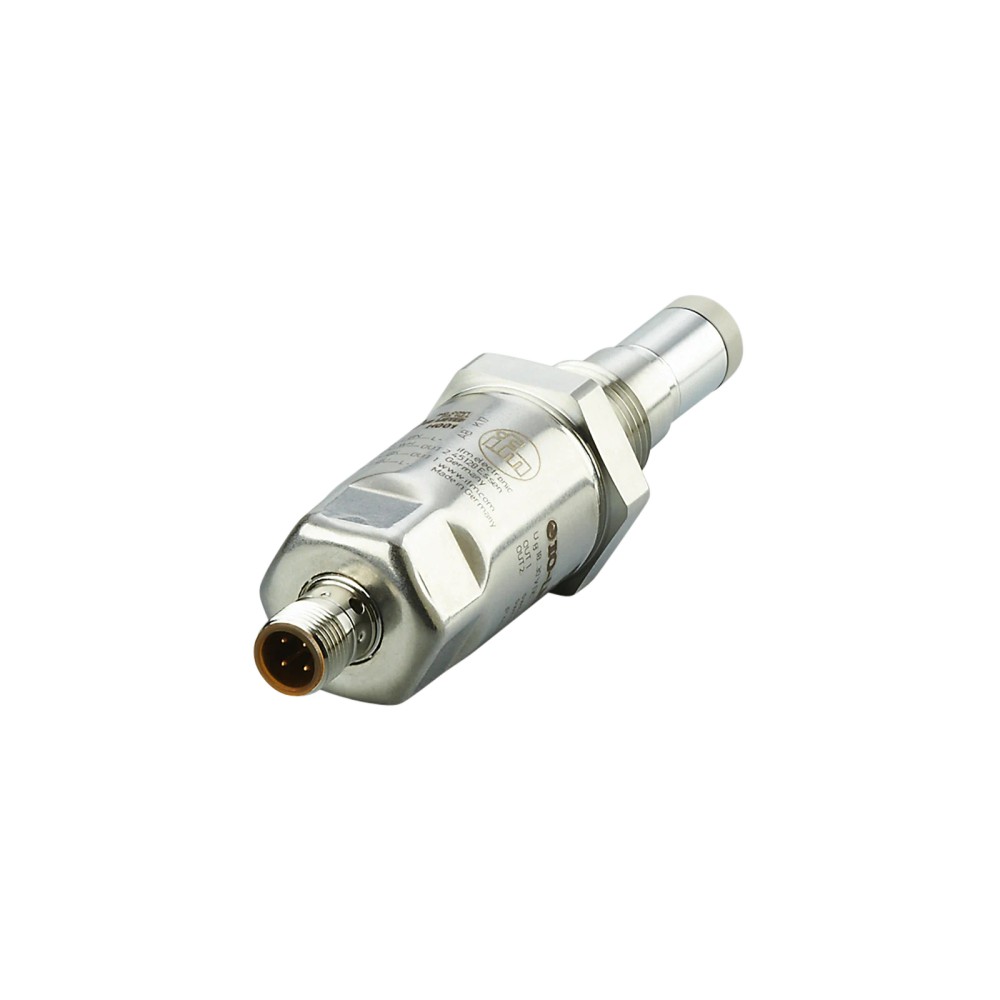

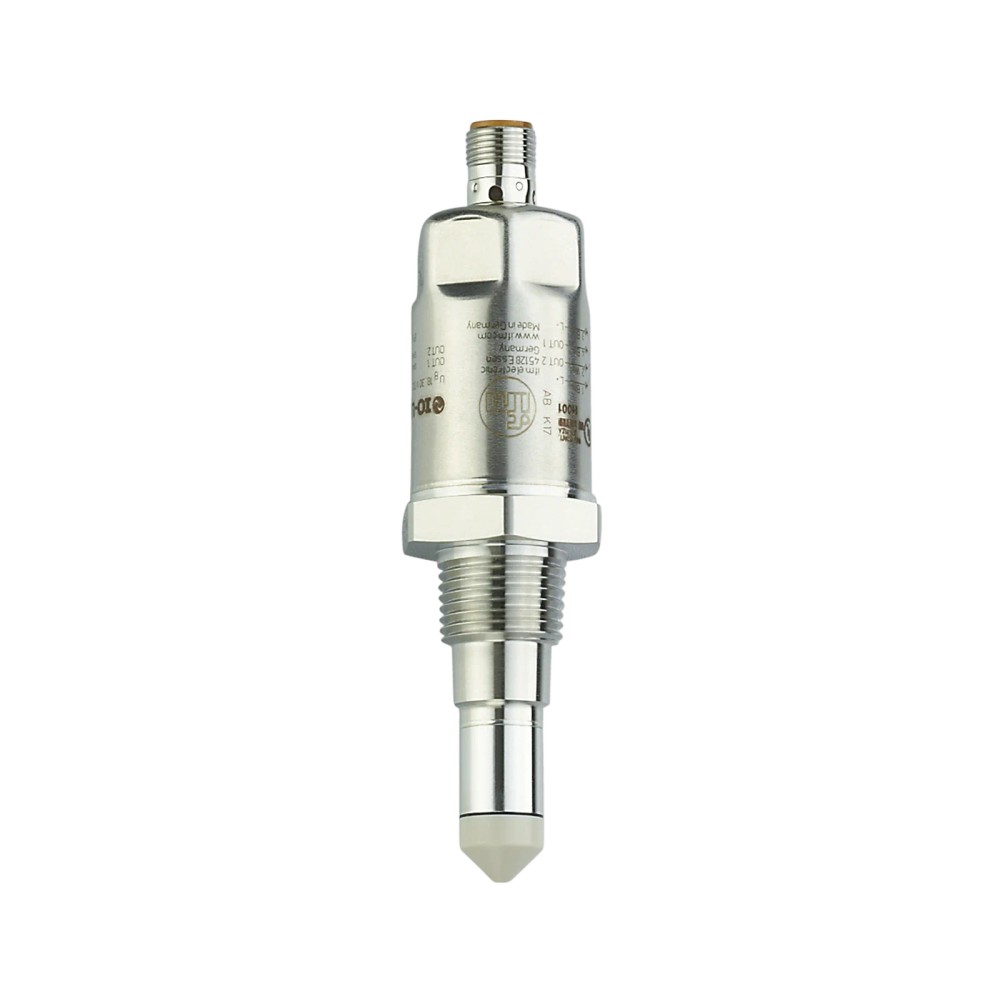

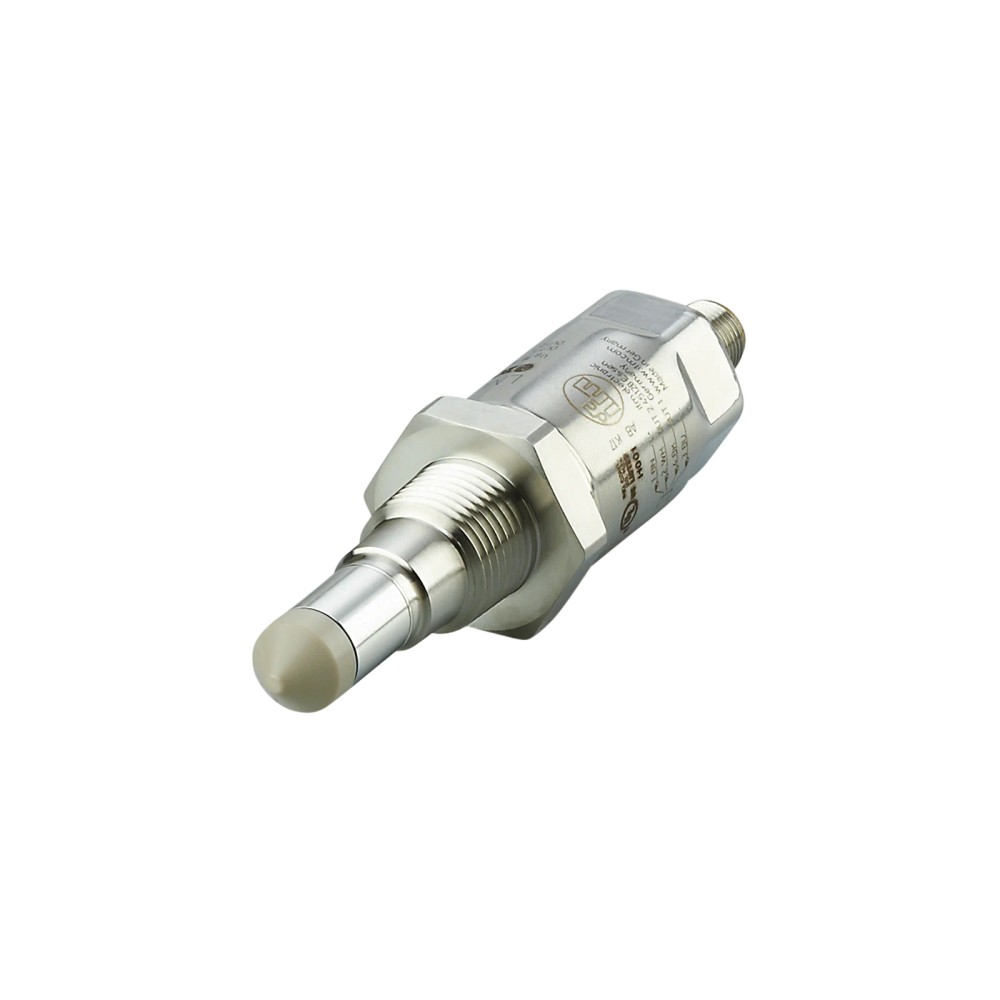

LMC502 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, 40mm, 1/2" NPT

Imagem meramente ilustrativa

R$ 2.901,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMC502
EAN: 4021179310659
NCM do produto: 90261029

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "LMC502 IFM - Sensor de Nível Capacitivo IFM Detecção de nível limite IO-Link, 40mm, 1/2" NPT"

Destaques do Produto

Tipo de detecção

Nível limite por princípio capacitivo

Comprimento da sonda

40 mm

Conexão de processo

1/2" NPT

Saída elétrica

PNP/NPN, parametrizável

Comunicação

IO-Link e modo SIO

Temperatura do fluido

-20...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo de nível IFM LMC502 para detecção de nível limite, sonda de 40 mm, conexão 1/2" NPT e IO-Link

O IFM LMC502 é um sensor capacitivo de nível para detectar nível limite em líquidos, substâncias pastosas e pós. Possui sonda de 40 mm, conexão de processo 1/2" NPT e saída de comutação PNP/NPN parametrizável. Também oferece comunicação IO-Link e opera com fluidos entre -20 e 100 °C, conforme a especificação do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMC502
Princípio de medição	Capacitivo
Aplicação	Detecção de nível limite
Meios indicados	Líquidos, substâncias pastosas e substâncias em pó
Comprimento da sonda	40 mm
Conexão de processo	1/2" NPT
Saída	PNP/NPN; sinal de comutação parametrizável
Comunicação	IO-Link; modo SIO disponível
Temperatura do fluido	-20...100 °C
Proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em líquidos, substâncias pastosas e substâncias em pó, conforme a descrição do produto.
Aplicações com fluido dentro da faixa especificada de -20...100 °C.
Instalações cujo processo aceite conexão 1/2" NPT e sonda com comprimento de 40 mm.
Sistemas que recebam saída de comutação PNP ou NPN, ou que utilizem comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando o processo exigir medição contínua ou indicação de nível analógica: a ficha descreve detecção de nível limite e sinal de comutação.
Não usar fora da faixa de temperatura do fluido especificada de -20...100 °C.
Não presumir compatibilidade mecânica com conexões diferentes de 1/2" NPT sem verificar adaptadores, dimensões e requisitos do processo.

APLICAÇÕES E USO

Aplicação declarada: detecção de nível limite em líquidos, substâncias pastosas e substâncias em pó; a ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo entre os fluidos recomendados.
Possibilidade de uso em reservatório com pressão dentro de -1...40 bar e temperatura do fluido entre -20...100 °C, desde que conexão, materiais de contato e demais requisitos do processo sejam compatíveis.
Para exposição breve da substância, a ficha informa até -20...150 °C por 1 hora para água e óleo; essa condição não deve ser interpretada como faixa contínua de operação.
A utilização com controlador IO-Link ou entrada de comutação PNP/NPN depende da compatibilidade elétrica, da parametrização e dos requisitos do sistema de controle.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo de nível IFM LMC502 para detecção de nível limite, sonda de 40 mm, conexão 1/2" NPT e IO-Link, verifique estes pontos:

Escolha o LMC502 quando

A aplicação exigir detecção capacitiva de nível limite, sonda de 40 mm, processo com conexão 1/2" NPT e saída PNP/NPN ou IO-Link, respeitando as condições operacionais especificadas.

Avalie outra configuração quando

O processo exigir medição contínua, conexão mecânica distinta, comprimento de sonda diferente ou temperatura do fluido fora de -20...100 °C. Confirme os requisitos do processo e compare-os com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
Modelo / SKU / Part Number	LMC502	Código do produto informado no anúncio.
GTIN	4021179310659	Identificador comercial informado na ficha.
Tipo de sensor	Sensor de nível eletrônico capacitivo	Princípio de medição indicado na ficha.
Aplicação	Detecção de nível limite	Função declarada; não especifica medição contínua.
Substâncias	Meios líquidos, pastosos e substâncias em pó	Tipos de meios citados na descrição e nos atributos.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo; substâncias em pó	Meios listados como recomendados na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado para a saída.

Saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída elétrica especificado.
Saída de sinal	Sinal de comutação; IO-Link	Sinais disponíveis conforme a ficha.
Saída	Abertura / fechamento, parametrizável	Comportamento de saída configurável indicado no cadastro.
Quantidade de saídas digitais	2	Número de saídas digitais declarado.
Modo SIO	Sim	Permite operação em modo SIO conforme a ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo indicado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada para parametrização e comunicação.
Revisão IO-Link	1.1	Revisão informada na ficha.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo especificado.
Padrão SDCI	IEC 61131-9 FDIS	Referência normativa informada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência declarados.
DeviceID	370	Identificador informado para o dispositivo.
Classe de master port exigida	A	Requisito de porta do mestre indicado na ficha.

Processo e desempenho de medição
Princípio de medida	Capacitivo	Princípio de detecção declarado.
Tipo de detecção	Nível limite	Função especificada; não equivale a uma saída de medição contínua.
Comprimento da sonda	40 mm	Dimensão especificada para a sonda.
Pressão do reservatório	-1...40 bar (-0,1...4 MPa)	Faixa informada para pressão do reservatório.
Temperatura do fluido	-20...100 °C	Faixa operacional indicada para o fluido.
Temperatura breve da substância (água)	-20...150 °C (1 h)	Condição breve especificada; duração indicada de 1 hora.
Temperatura breve da substância (óleo)	-20...150 °C (1 h)	Condição breve especificada; duração indicada de 1 hora.
MAWP em aplicações segundo CRN	40 bar	Valor declarado para aplicações segundo CRN; observar a aplicação e as condições aplicáveis.

Materiais e conexão de processo
Conexão de processo	1/2" NPT	Tipo e tamanho da conexão mecânica ao processo.
Materiais em contato com o fluido	PEEK; FKM	Materiais de contato informados na ficha.
Materiais do produto	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais listados para o produto; a ficha também especifica separadamente os materiais em contato com o fluido.
Característica da superfície Ra/Rz	Ra < 0,8 μm	Rugosidade superficial declarada.
Torque máximo de aperto	50 Nm	Limite de torque indicado para instalação.

Conexão elétrica
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e contatos especificados; consultar pinagem do fabricante.

Condições ambientais e proteção
Temperatura ambiente	-20...85 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Proteção IP	IP 68; IP 69K	Graus de proteção declarados; respeitar condições de montagem e aplicação do fabricante.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4 (tanques abertos); DIN EN 61000-6-3 (tanques fechados)	Normas e condições de referência EMC informadas na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio e condição especificados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Ensaio e faixa de frequência especificados.

Displays e elementos de operação
Display de estado de operação	2 x LED, verde	Indicação visual de estado informada.
Display de status de chaveamento	2 x LED, amarelo	Indicação visual de chaveamento informada.
Característica especial dos contatos	Contatos banhados a ouro	Material de acabamento dos contatos indicado na ficha.

Confiabilidade e dados logísticos
MTTF	223 anos	Valor MTTF informado no cadastro; não representa garantia nem vida útil garantida.
Peso	252 g	Peso declarado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.10.29	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9 FDIS.

• Modo SIO disponível.

• Perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Tipo de transferência COM2 (38,4 kBaud); DeviceID 370.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; saídas PNP/NPN. Classe de master port exigida: A. Verifique a pinagem no datasheet antes de energizar.

Processo Conexão de processo 1/2" NPT. A conexão elétrica é M12 e não deve ser confundida com a conexão mecânica do processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com revisão 1.1, perfil e requisitos de porta informados	✓	A ficha informa IO-Link revisão 1.1, perfil SSP 0 e classe de master port A; confirme a configuração do mestre.
Entrada digital compatível com saída de comutação PNP ou NPN	✓	A função elétrica é PNP/NPN e o modo SIO está disponível; valide a configuração da saída e os requisitos elétricos da entrada.
Instalação com conexão de processo 1/2" NPT	✓	A conexão de processo especificada para o LMC502 é 1/2" NPT.
Processo que exige medição contínua de nível	✗	O produto é especificado para detecção de nível limite e possui sinal de comutação; a ficha não o caracteriza como transmissor de nível contínuo.
Fluido com temperatura operacional fora de -20...100 °C	✗	A faixa informada para temperatura do fluido é -20...100 °C; não extrapole esse limite para operação contínua.
Controlador sem IO-Link, mas com entrada de comutação compatível	✓	A ficha informa modo SIO e saída PNP/NPN; confirme a compatibilidade elétrica da entrada e a parametrização necessária.

INSTALAÇÃO

Como instalar o Sensor capacitivo de nível IFM LMC502 para detecção de nível limite, sonda de 40 mm, conexão 1/2" NPT e IO-Link

Confirme que a aplicação exige detecção de nível limite e que o meio e as condições do processo estão dentro dos limites especificados.
Verifique a conexão de processo 1/2" NPT, a posição de montagem e a compatibilidade dos materiais de contato com o fluido.
Instale o sensor sem exceder o torque máximo de aperto especificado de 50 Nm.
Conecte o M12 codificação A de acordo com a pinagem do datasheet e com a alimentação de 18...30 V DC.
Conecte a saída PNP/NPN a uma entrada compatível ou configure a comunicação IO-Link com mestre de classe A compatível.
Após a instalação, verifique os LEDs de estado e de chaveamento e confirme a resposta do sinal no controlador; consulte o datasheet para parametrização.

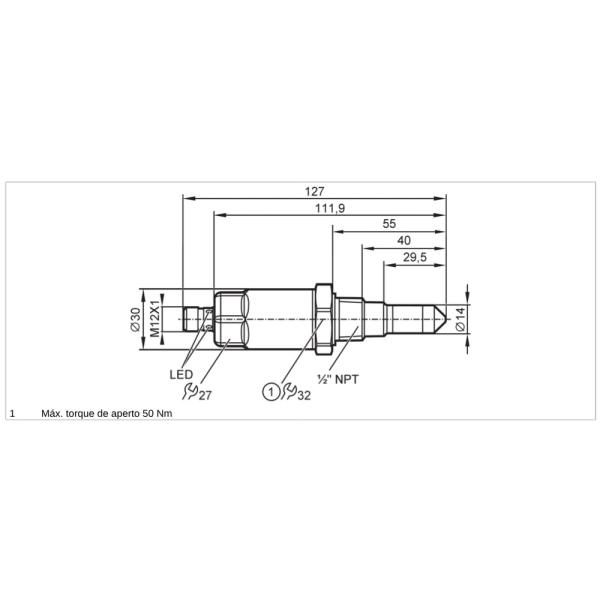

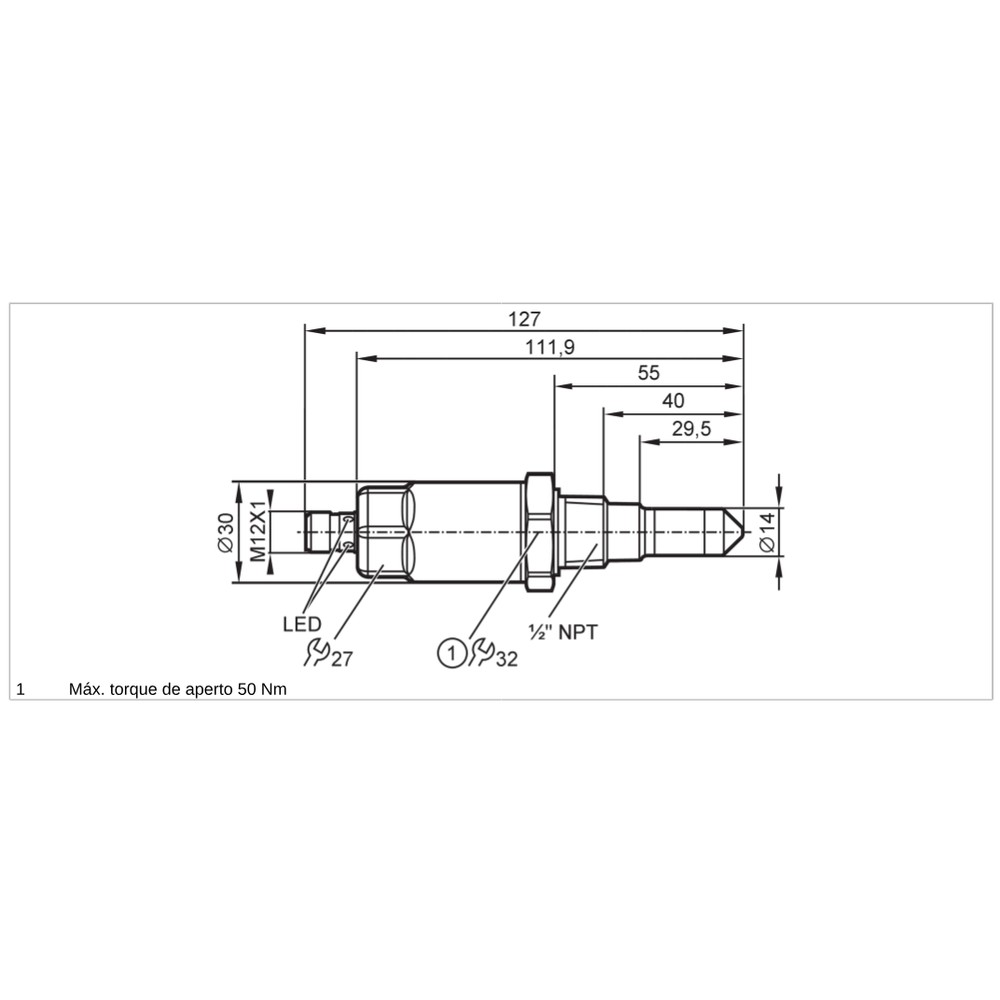

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado no nível esperado.	Parâmetro de chaveamento inadequado, instalação incompatível com a aplicação ou ligação elétrica incorreta.	Verifique a parametrização, o posicionamento e a conexão elétrica; observe os LEDs de chaveamento e compare a configuração com o datasheet.
O controlador não reconhece o sensor via IO-Link.	Mestre, porta ou configuração de comunicação incompatíveis com os requisitos indicados.	Confirme IO-Link revisão 1.1, classe de master port A, perfil SSP 0, DeviceID 370 e tipo de transferência COM2.
O sinal de saída não é lido pela entrada do controlador.	Incompatibilidade entre o tipo de saída configurado (PNP/NPN) e a entrada, ou alimentação fora da faixa especificada.	Meça a alimentação e confirme 18...30 V DC; verifique a configuração PNP/NPN e os limites elétricos da entrada.
Há vazamento ou o sensor não assenta corretamente no processo.	Conexão de processo, montagem ou aperto inadequados para a conexão 1/2" NPT.	Confirme o tipo de rosca e a montagem; verifique se o torque não excedeu 50 Nm e siga as instruções aplicáveis do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM LMC502 em português (Datasheet) Desenho em escala do LMC502 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que o IFM LMC502 detecta e para quem ele serve?

É um sensor capacitivo de nível limite para líquidos, substâncias pastosas e pós. Atende aplicações que necessitam de um sinal de comutação, não de uma medição contínua de nível.

Quais conexões e sinais devo prever na instalação?

No processo, o modelo usa conexão 1/2" NPT; eletricamente, possui conector M12 codificação A com 4 contatos dourados. A saída é PNP/NPN e há IO-Link, além do modo SIO.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Este sensor serve para medir continuamente a altura do líquido?

A ficha especifica detecção de nível limite e sinal de comutação, não uma saída de medição contínua. Para uma leitura contínua, selecione um produto cuja ficha declare essa função.

Posso usar o LMC502 com fluido acima de 100 °C?

A faixa de temperatura do fluido informada é -20...100 °C. A ficha prevê condição breve de até 150 °C por 1 hora para água e óleo, mas isso não equivale à operação contínua nessa temperatura.

O LED acende, mas o controlador não recebe o sinal: o que verifico?

Verifique se a saída PNP/NPN está configurada de acordo com a entrada do controlador e se a alimentação está entre 18 e 30 V DC. Confira também a fiação com o datasheet antes de substituir o sensor.

O mestre IO-Link não identifica o dispositivo; devo trocar o sensor?

Antes da troca, confirme que a porta do mestre é classe A e que a configuração atende à revisão 1.1, ao perfil SSP 0 e ao DeviceID 370. Verifique também a comunicação COM2 e a conexão M12.

É melhor comprar este modelo ou um sensor de nível contínuo?

Escolha o LMC502 quando a necessidade for comutar ao atingir um nível limite e os requisitos de processo forem compatíveis. Se precisar acompanhar continuamente a altura do nível, procure um modelo cuja documentação especifique essa medição.

Que cuidado devo ter ao montar a conexão de processo?

Confirme a rosca 1/2" NPT e não ultrapasse o torque máximo de aperto de 50 Nm. Consulte o desenho dimensional e o datasheet para detalhes de montagem e ligação.

Como confirmar a procedência ou a cobertura de garantia?

A ficha técnica fornecida não informa termos de garantia ou comprovação de procedência comercial. Consulte o fornecedor para obter essas condições antes da compra.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível para gerar um sinal de comutação, em vez de fornecer uma medição contínua. (Ref.: Aplicação — detecção de nível limite)

Princípio capacitivo

Princípio de medição declarado para a detecção do nível pelo sensor. (Ref.: Princípio de medida — capacitivo)

IO-Link

Interface de comunicação do sensor com revisão, perfil e requisitos de mestre definidos na ficha. (Ref.: IO-Link 1.1; SSP 0; classe de master port A)

PNP/NPN

Tipos de saída de comutação indicados para conexão a uma entrada compatível do sistema de controle. (Ref.: Função elétrica — PNP/NPN)

1/2" NPT

Especificação da conexão mecânica entre o sensor e o processo; não corresponde ao conector elétrico M12. (Ref.: Conexão de processo — 1/2" NPT)
