Sensor de Nível Capacitivo ifm LMC500 IO-Link

Pré-visualizar: LMC500 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 25mm 1/2" NPT

LMC500 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 25mm 1/2" NPT

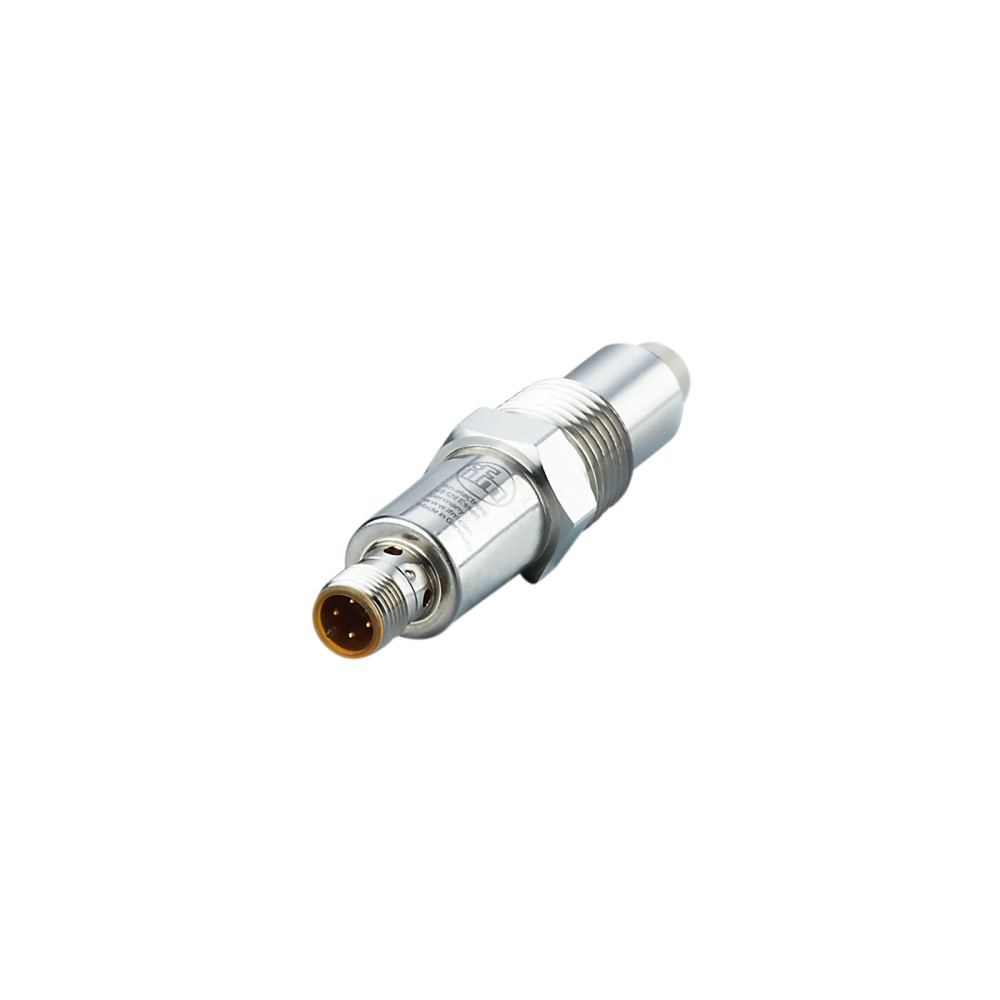

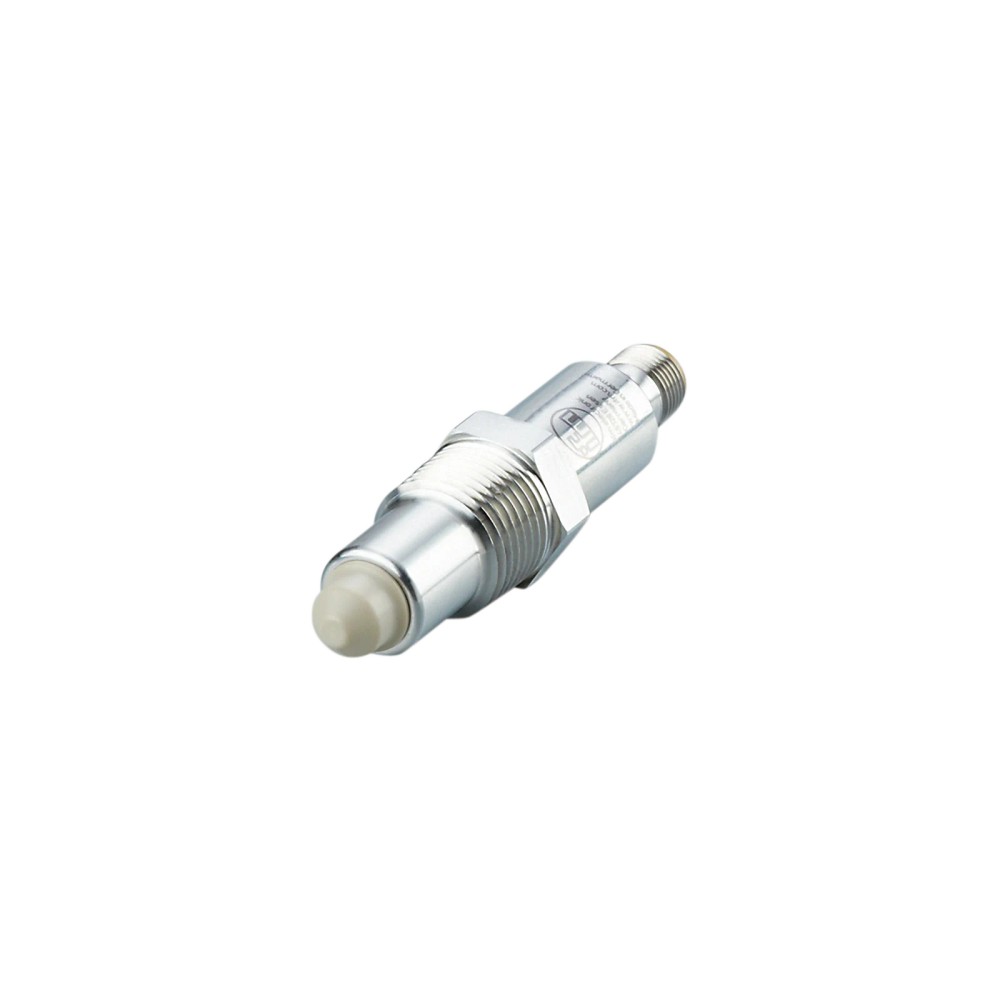

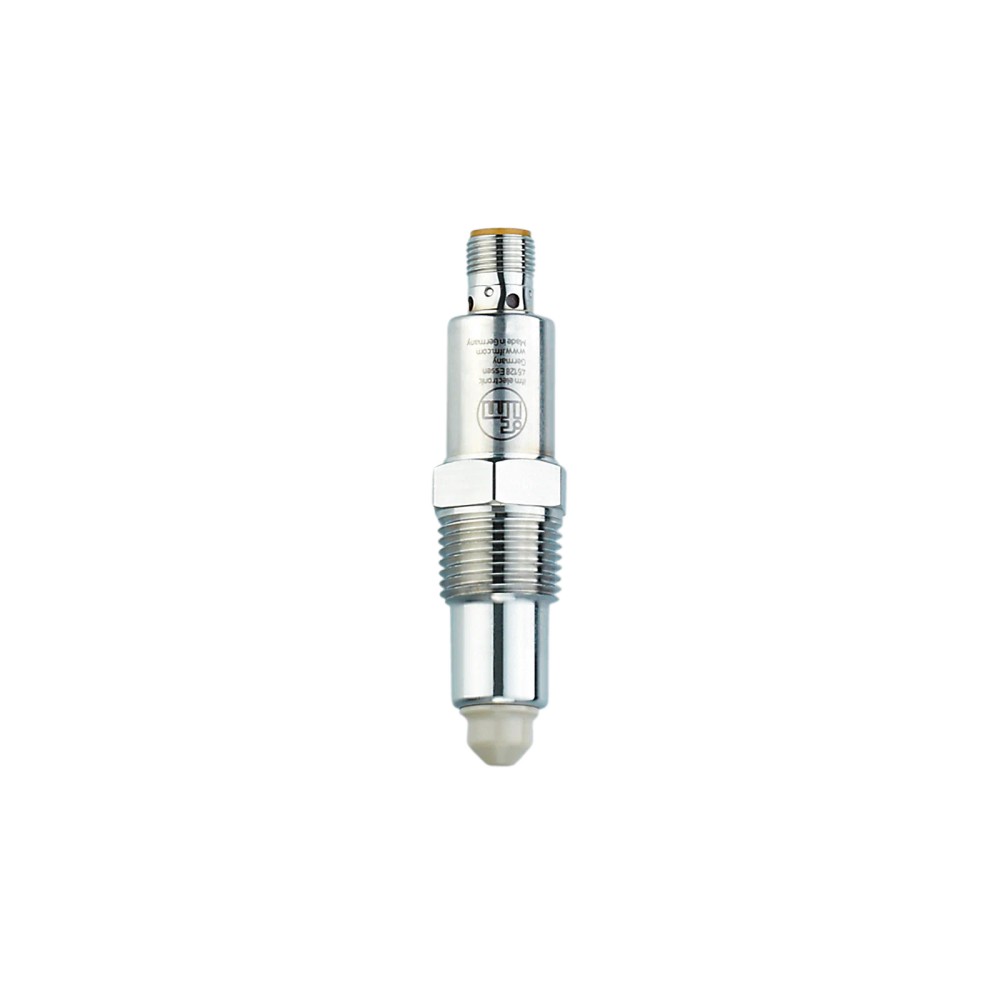

Imagem meramente ilustrativa

R$ 1.873,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMC500
EAN: 4021179299787
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMC500 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 25mm 1/2" NPT"

Destaques do Produto

Aplicação

Detecção de nível limite

Tecnologia

Capacitiva

Comprimento da sonda

25 mm

Conexão de processo

1/2" NPT

Saída e comunicação

PNP/NPN e IO-Link

Temperatura do fluido

-25 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Capacitivo ifm LMC500 para Detecção de Nível Limite, IO-Link, sonda de 25 mm e conexão 1/2" NPT

O ifm LMC500 é um sensor capacitivo para detecção de nível limite em fluidos e substâncias compatíveis com sua aplicação. Possui sonda de 25 mm, saída de comutação PNP/NPN e comunicação IO-Link. Opera com alimentação de 18 a 30 V DC e temperatura do fluido de -25 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMC500
Função	Detecção de nível limite
Tecnologia	Capacitiva
Comprimento da sonda	25 mm
Saída	Sinal de comutação PNP/NPN; 2 saídas digitais
Comunicação	IO-Link, COM2 38,4 kBaud, revisão 1.1
Conexão de processo	1/2" NPT
Temperatura do fluido	-25 a 100 °C
Alimentação	18 a 30 V DC
Proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em aplicações com água e fluidos à base de água, indicados como ajuste de fábrica.
Aplicações com óleos, substâncias à base de óleo, refrigerantes lubrificantes ou substâncias em pó, desde que o processo e a instalação atendam aos limites do datasheet.
Instalações que aceitem conexão de processo 1/2" NPT, alimentação de 18 a 30 V DC e saída PNP/NPN ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo requerida não for 1/2" NPT, salvo se houver solução de adaptação validada para a instalação.
Não aplicar com temperatura do fluido fora da faixa de -25 a 100 °C ou pressão do reservatório fora de -1 a 40 bar.
Não presumir compatibilidade com qualquer fluido ou pó apenas pela tecnologia capacitiva; confirmar a compatibilidade do material e as condições do processo no datasheet do fabricante.

APLICAÇÕES E USO

Uso declarado: detecção de nível limite em água e fluidos à base de água, meios indicados como ajuste de fábrica; conferir a instalação e as condições de processo no datasheet.
A ficha também lista óleos, substâncias à base de óleo, refrigerantes lubrificantes e substâncias em pó como meios de aplicação. A adequação depende da compatibilidade do meio com os materiais em contato e das condições efetivas do processo.
Possibilidade de integração em sistemas com IO-Link ou entradas de comutação PNP/NPN, desde que alimentação, configuração e ligação sejam compatíveis com o controlador.
A operação deve respeitar a temperatura do fluido de -25 a 100 °C e a pressão do reservatório de -1 a 40 bar indicadas na ficha. A lista de meios, por si só, não confirma compatibilidade química com toda composição ou concentração.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Capacitivo ifm LMC500 para Detecção de Nível Limite, IO-Link, sonda de 25 mm e conexão 1/2" NPT, verifique estes pontos:

Escolha o LMC500 quando

A aplicação exigir detecção de nível limite, a sonda de 25 mm for apropriada ao ponto de detecção e o processo aceitar conexão 1/2" NPT, temperatura do fluido de -25 a 100 °C e pressão do reservatório de -1 a 40 bar.

Verifique a instalação elétrica antes da compra

Confirme alimentação de 18 a 30 V DC e a interface exigida pelo controlador. O sensor oferece saída PNP/NPN e IO-Link; a escolha da ligação e da configuração deve seguir o esquema e as instruções do fabricante.

Busque outro modelo ou solução quando

A aplicação exigir outra conexão de processo, comprimento de sonda diferente ou condições de temperatura e pressão fora dos limites informados. A ficha não especifica uma alternativa de modelo; compare os requisitos com o catálogo ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	LMC500	Identificação do produto.
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada na ficha do fabricante.
Tecnologia do sensor	Capacitiva	Princípio de detecção indicado no cadastro técnico.
Aplicação	Detecção de nível limite	Finalidade informada para o produto.

Aplicação e meio de processo
Substâncias indicadas	Água; fluidos à base de água; óleos; substâncias à base de óleo; refrigerantes lubrificantes; substâncias em pó	Meios listados na ficha; confirmar compatibilidade com o processo e materiais em contato.
Ajuste de fábrica	Água; fluidos à base de água	Meios indicados como ajuste de fábrica.
Temperatura do fluido	-25 a 100 °C	Faixa de operação informada para o fluido.
Pressão do reservatório	-1 a 40 bar	Faixa informada para a pressão do reservatório.
MAWP em aplicações segundo CRN	40 bar	Pressão máxima admissível declarada para aplicações segundo CRN.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Valor de consumo indicado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, térmica e pulsada	Proteção indicada para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.

Saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída de comutação indicado.
Sinal de saída	Sinal de comutação; IO-Link	Sinais e interface declarados para o produto.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite máximo indicado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	50 mA; 100 mA até 60 °C	Valores de corrente contínua declarados; observar a condição de temperatura indicada.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link (COM2, 38,4 kBaud, revisão 1.1)	Protocolo, classe de comunicação, taxa e revisão informados.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo de conector e características dos contatos; a ficha resumida não detalha a pinagem.

Tempos de reação
Tempo de resposta	< 0,5 s	Tempo de resposta informado pelo fabricante.

Condições ambientais
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40 a 85 °C	Faixa permitida para armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.

Dados mecânicos e materiais
Conexão de processo	1/2" NPT	Interface mecânica de processo especificada.
Comprimento da sonda	25 mm	Comprimento indicado para a sonda.
Dimensões	Diâmetro 18,11 mm; comprimento total 76,2 mm	Dimensões informadas no cadastro técnico.
Materiais de construção	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais listados para a construção do sensor.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PEEK; FKM	Materiais declarados como expostos ao fluido; considerar na avaliação de compatibilidade química.
Peso	116 g	Peso indicado no dataset do produto.
Contatos	Banhados a ouro	Característica especial dos contatos elétricos.

Confiabilidade e identificação comercial
MTTF	534 anos	Valor MTTF informado no cadastro; não equivale a uma garantia de vida útil individual.
Certificado UL	H005	Identificação de certificado indicada na ficha.
SKU e part number	LMC500	Códigos de identificação comercial.
GTIN	4021179299787	Identificador global do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2 38,4 kBaud, revisão 1.1.

• Sinal de comutação com função elétrica PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. Confirmar pinagem e ligação das saídas no datasheet; a ficha fornecida não detalha a correspondência dos pinos.

Processo Conexão de processo 1/2" NPT. Essa informação descreve a interface mecânica de processo e não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou entrada compatível com saída PNP ou NPN, alimentação de 18 a 30 V DC e ligação conforme o fabricante.	✓	A ficha informa função elétrica PNP/NPN e tensão de operação de 18 a 30 V DC; conferir a configuração e a pinagem no datasheet.
Sistema que utilize comunicação IO-Link COM2, 38,4 kBaud, revisão 1.1.	✓	A ficha especifica essa interface e seus parâmetros.
Ponto de instalação com conexão de processo 1/2" NPT.	✓	A conexão de processo indicada para o sensor é 1/2" NPT; compatibilidade mecânica depende também da conexão correspondente no equipamento.
Processo com temperatura do fluido entre -25 e 100 °C e pressão do reservatório entre -1 e 40 bar.	✓	As condições estão dentro dos limites informados na ficha.
Instalação que exija conexão de processo diferente de 1/2" NPT ou condições fora das faixas especificadas.	✗	A conexão e os limites declarados não correspondem ao requisito informado; a ficha não valida adaptadores ou operação fora dessas faixas.

INSTALAÇÃO

Como instalar o Sensor de Nível Capacitivo ifm LMC500 para Detecção de Nível Limite, IO-Link, sonda de 25 mm e conexão 1/2" NPT

Confirme que a aplicação requer detecção de nível limite e que o meio é compatível com os materiais em contato indicados pelo fabricante.
Verifique se o ponto de montagem aceita conexão de processo 1/2" NPT e se o comprimento da sonda de 25 mm atende à geometria da instalação.
Confira antes da montagem os limites de temperatura do fluido, temperatura ambiente e pressão do reservatório no datasheet.
Instale o sensor na conexão de processo adequada, seguindo as instruções do fabricante e sem exceder os limites mecânicos aplicáveis.
Conecte o conector M12 codificação A a uma alimentação de 18 a 30 V DC e faça a ligação das saídas ou do IO-Link conforme a pinagem oficial.
Configure e teste a detecção de nível e a comunicação ou saída de comutação no sistema antes de colocar o processo em operação.

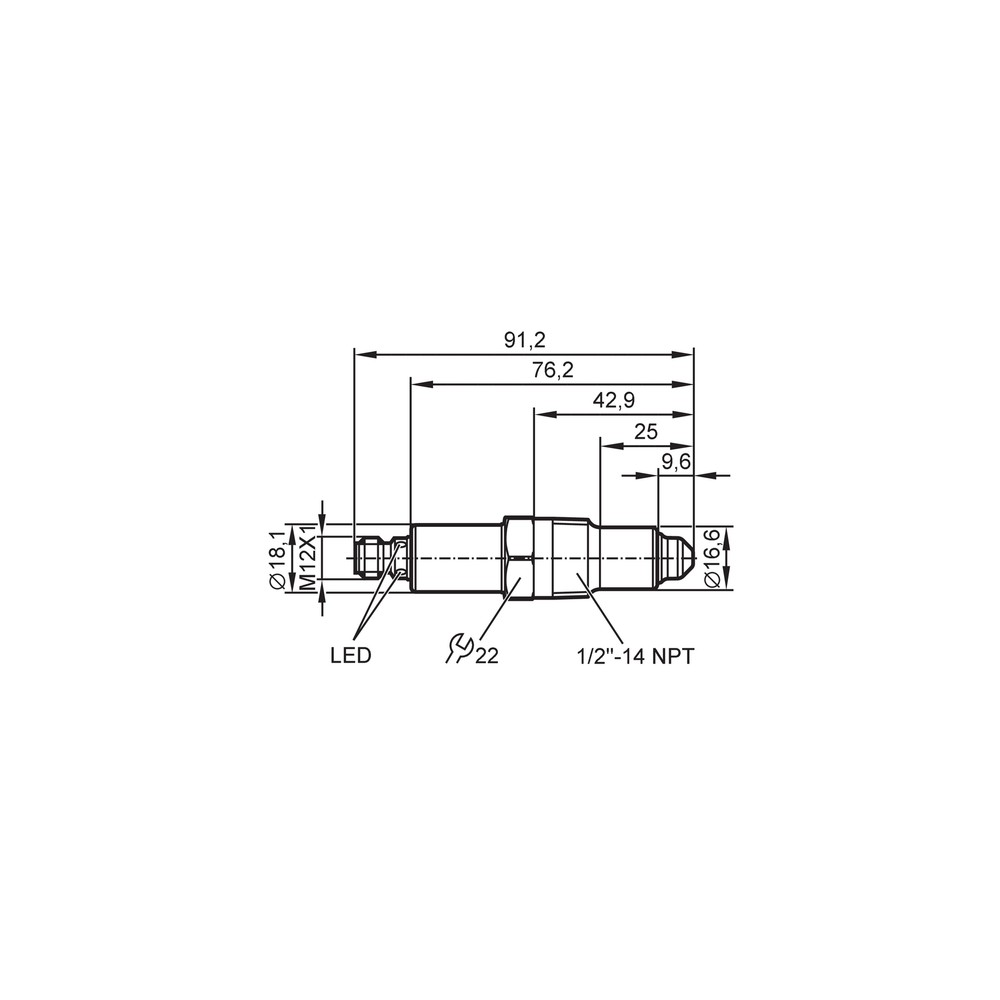

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta no nível esperado.	A aplicação, o ajuste ou as condições do meio podem não corresponder ao ajuste de fábrica ou aos requisitos do sensor.	Confirme o meio utilizado, verifique o ajuste aplicável no datasheet e compare a instalação com as instruções do fabricante antes de substituir o sensor.
O sensor não comunica com o mestre IO-Link.	Incompatibilidade de configuração da interface, ligação elétrica incorreta ou alimentação fora da faixa especificada.	Confira alimentação de 18 a 30 V DC, conexão M12 e configuração do mestre para IO-Link COM2, 38,4 kBaud, revisão 1.1; valide a pinagem no datasheet.
A saída PNP/NPN não é reconhecida pela entrada do controlador.	Tipo de saída selecionado ou ligação incompatível com a entrada utilizada.	Verifique se a entrada do controlador aceita o tipo PNP ou NPN configurado e compare a ligação com o esquema oficial do fabricante.
O sensor apresenta falha ou comportamento irregular após a instalação.	Condições de processo fora dos limites declarados ou conexão elétrica inadequada; a ficha não permite identificar uma causa única sem diagnóstico.	Meça a tensão de alimentação, confira temperatura e pressão do processo e inspecione a conexão e o cabeamento conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm LMC500 em português (Datasheet) Desenho em escala ifm LMC500 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LMC500 e para que serve?

É um sensor capacitivo ifm para detecção de nível limite. Oferece saída de comutação PNP/NPN e interface IO-Link.

Com quais controladores e sistemas ele pode ser conectado?

Pode ser integrado a sistemas com IO-Link COM2, 38,4 kBaud, revisão 1.1, ou a entradas compatíveis com saída PNP/NPN. Confirme alimentação e pinagem no datasheet.

O que acompanha o produto?

A ficha informa o sensor como unidade de produto, mas não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele serve para qualquer conexão de processo?

Não: a conexão especificada é 1/2" NPT. A ficha não confirma compatibilidade com outras conexões nem com adaptadores.

Posso usar o sensor fora da faixa de temperatura ou pressão indicada?

A ficha especifica fluido de -25 a 100 °C e pressão do reservatório de -1 a 40 bar. Não há dados que validem operação fora desses limites.

O sensor não comuta; o que devo verificar antes de trocar?

Confira se o meio e o ajuste estão de acordo com a aplicação e com as instruções do fabricante. Verifique também alimentação e ligação da saída.

O IO-Link não aparece no mestre; qual é a primeira verificação?

Verifique alimentação, cabeamento M12 e configuração do mestre para COM2, 38,4 kBaud, revisão 1.1. Confirme a pinagem no datasheet antes de substituir o sensor.

É melhor comprar este sensor ou um modelo com outra tecnologia?

O LMC500 é uma opção quando a aplicação requer detecção capacitiva de nível limite e atende às conexões e condições especificadas. Para comparar tecnologias ou modelos, valide os requisitos do processo no catálogo ifm; a ficha não identifica uma alternativa específica.

Como devo instalar e ligar o LMC500?

Confirme a conexão 1/2" NPT e as condições do processo; conecte a alimentação e o M12 conforme a documentação oficial. A ficha resumida não apresenta a pinagem, portanto consulte o datasheet para executar a ligação.

Que cuidado devo ter com o fluido antes de instalar?

Verifique a compatibilidade do meio com os materiais em contato declarados: aço inoxidável 1.4404/316L, PEEK e FKM. A lista de meios da ficha não substitui a validação de compatibilidade química para a composição específica do processo.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível definida para gerar um sinal de comutação. (Ref.: aplicação declarada do LMC500.)

Sensor capacitivo

Sensor que utiliza tecnologia capacitiva para detectar a condição do meio na área sensora. (Ref.: tecnologia do sensor: capacitiva.)

IO-Link

Interface de comunicação especificada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link, COM2, 38,4 kBaud, revisão 1.1.)

PNP/NPN

Tipos de função elétrica de saída de comutação que devem corresponder à entrada do controlador. (Ref.: função elétrica PNP/NPN.)

1/2" NPT

Especificação da conexão mecânica de processo indicada para montagem do sensor. (Ref.: conexão de processo 1/2" NPT.)
