Sensor de Nível IFM LMC110 - Detecção com IO-Link

Pré-visualizar: LMC110 IFM - Sensor de Nível IFM Detecção de Nível Limite IO-Link G 1/2

LMC110 IFM - Sensor de Nível IFM Detecção de Nível Limite IO-Link G 1/2

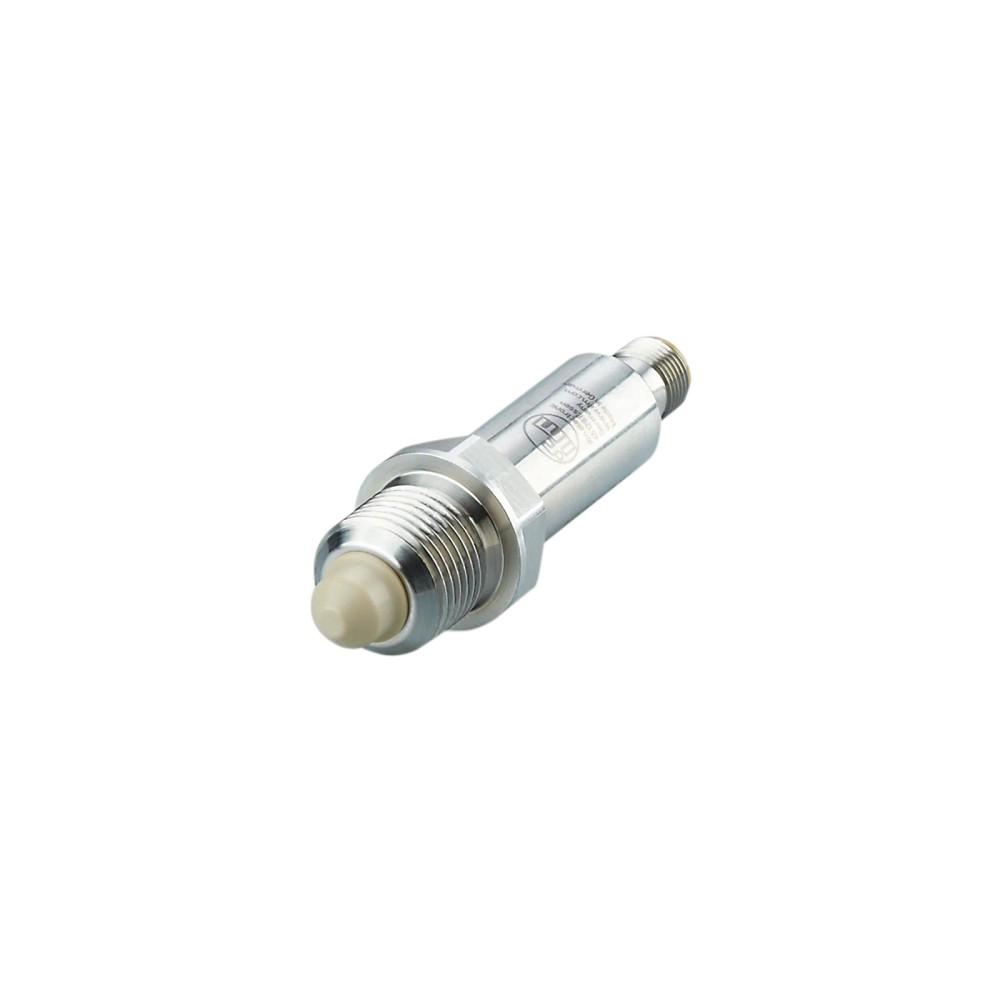

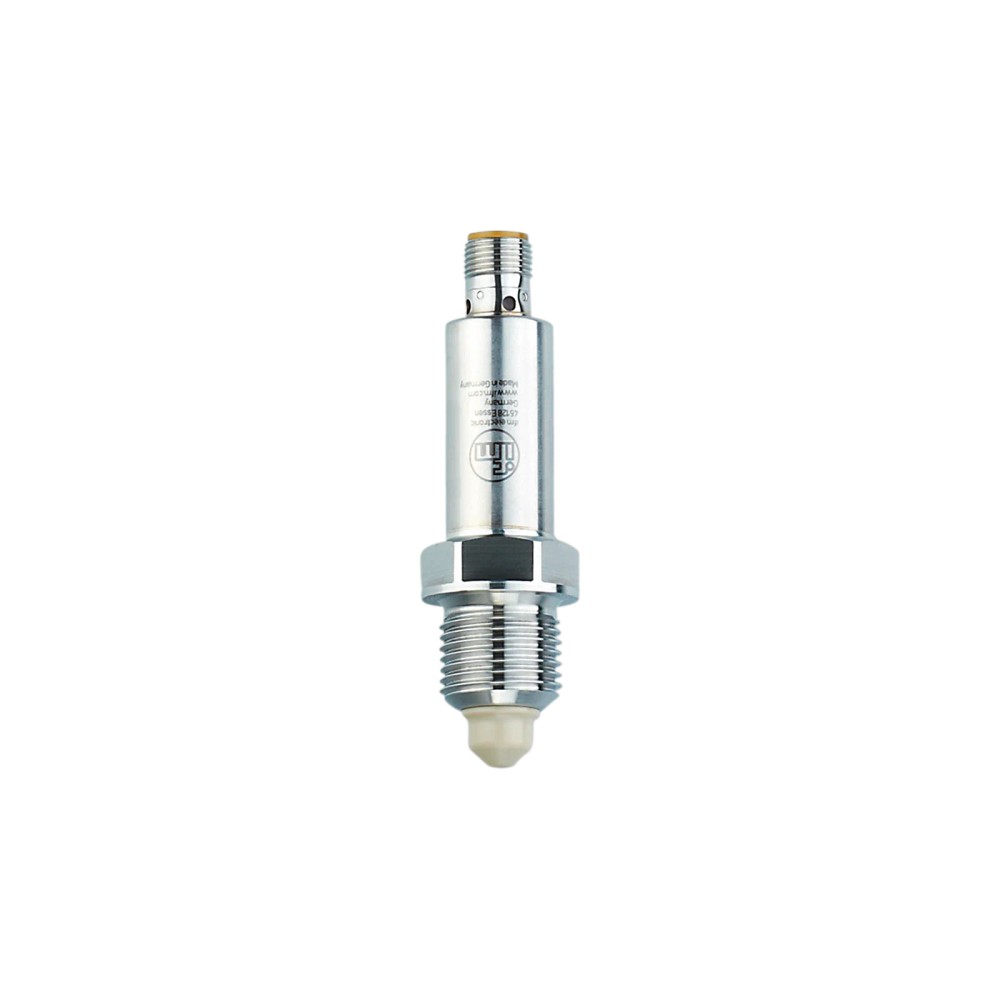

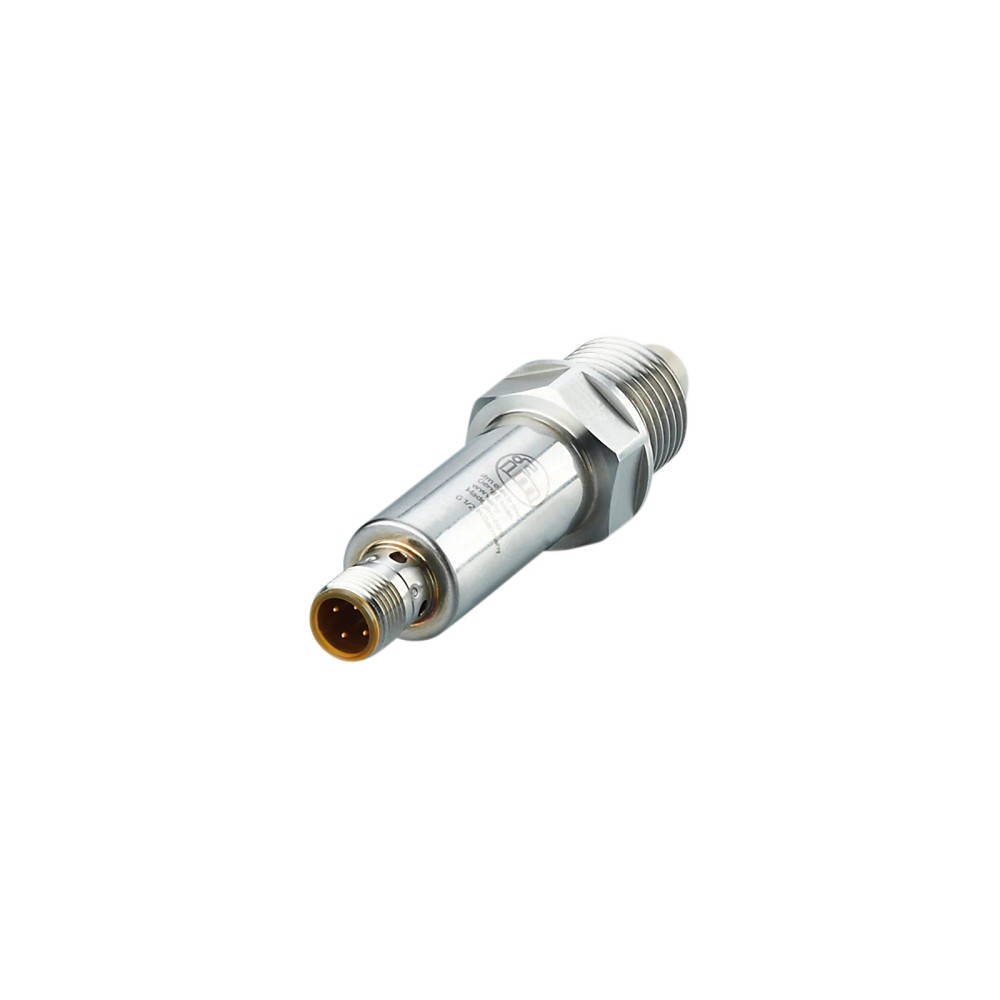

Imagem meramente ilustrativa

R$ 1.873,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMC110
EAN: 4021179299756
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMC110 IFM - Sensor de Nível IFM Detecção de Nível Limite IO-Link G 1/2"

Destaques do Produto

Aplicação

Detecção de nível limite

Conexão de processo

G 1/2 rosca externa

Sonda

28 mm

Saída elétrica

PNP/NPN; 2 saídas digitais

Comunicação

IO-Link 1.1 e modo SIO

Faixa de temperatura do fluido

-25...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível IFM LMC110 para Detecção de Nível Limite, IO-Link, G 1/2

O IFM LMC110 é um sensor de nível para detecção de nível limite, com sinal de comutação e comunicação IO-Link. Possui sonda de 28 mm, conexão de processo G 1/2 externa e saída PNP/NPN parametrizável. Opera com fluidos entre -25 e 100 °C e pressão de reservatório de -1 a 40 bar, conforme os limites informados na ficha.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de nível para detecção de nível limite
Modelo / SKU	LMC110
Marca	IFM
Comprimento da sonda	28 mm
Conexão de processo	G 1/2 rosca externa
Temperatura do fluido	-25...100 °C
Pressão do reservatório	-1...40 bar (-0,1...4 MPa)
Saídas	2 saídas digitais; PNP/NPN
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em aplicações compatíveis com a conexão G 1/2 externa e com os limites de fluido, pressão e temperatura declarados.
Aplicações que utilizem saída de comutação PNP/NPN ou comunicação IO-Link, respeitando os requisitos elétricos e de ligação do fabricante.
Aplicações com água, fluidos à base de água, óleos, substâncias à base de óleo, refrigerantes lubrificantes ou substâncias em pó, conforme a ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo exigida não for G 1/2 rosca externa, salvo se houver adaptação mecânica validada para a instalação.
Não utilizar fora dos limites declarados de temperatura do fluido (-25...100 °C) ou pressão do reservatório (-1...40 bar).
Não assumir que o equipamento fornece medição contínua de nível: a aplicação declarada é detecção de nível limite.

APLICAÇÕES E USO

Uso declarado: detecção de nível limite em aplicações com substâncias listadas na ficha, incluindo água, fluidos à base de água, óleos, substâncias à base de óleo, refrigerantes lubrificantes e substâncias em pó. A adequação depende da compatibilidade do fluido com os materiais em contato e das condições do processo.
Aplicação em reservatório dentro da faixa de pressão de -1...40 bar e com temperatura do fluido entre -25 e 100 °C, respeitando também a temperatura ambiente especificada de -25...85 °C.
Possibilidade inferida: integração a um sistema de automação por IO-Link ou uso em modo SIO para sinal de comutação. Confirmar requisitos do controlador, da porta classe A e da configuração elétrica no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Nível IFM LMC110 para Detecção de Nível Limite, IO-Link, G 1/2, verifique estes pontos:

Quando escolher o LMC110

Escolha este modelo para detecção de nível limite quando a instalação aceitar conexão G 1/2 externa, sonda de 28 mm e os limites especificados para temperatura e pressão. Considere também se a interface necessária é PNP/NPN, IO-Link ou modo SIO.

Quando avaliar outra configuração

Procure outro modelo ou valide uma solução de adaptação se a conexão mecânica necessária não for G 1/2 externa, se a aplicação exceder os limites de temperatura ou pressão, ou se for necessária medição contínua em vez de detecção de nível limite.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada pelo fabricante.
Modelo / SKU / Part Number	LMC110	Identificação do produto.
GTIN	4021179299756	Identificador comercial informado.
Marca	IFM	Fabricante informado.
Aplicação	Detecção de nível limite	Aplicação declarada; não equivale a medição contínua.
Ajuste de fábrica	Óleos; substâncias à base de óleo	Ajuste de fábrica informado.

Área de aplicação e substâncias
Substâncias	Água; fluidos à base de água; óleos; substâncias à base de óleo; refrigerantes lubrificantes; substâncias em pó	Substâncias listadas na ficha; confirmar adequação ao processo e aos materiais molhados.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PEEK; FKM	Materiais de contato declarados; avaliar compatibilidade química específica da aplicação.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Proteção térmica, pulsada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	50 mA; 100 mA (...60 °C)	Limites informados na ficha; observar a condição de temperatura indicada e o datasheet.

Entradas/saídas e sinalização
Função elétrica	PNP/NPN	Função de saída declarada.
Quantidade de saídas digitais	2	Número total de saídas digitais informado.
Saída	Abertura / fechamento; parametrizável	Comportamento de comutação configurável.
Sinal de saída	Sinal de comutação; IO-Link	Tipos de sinal informados.
Dados do processo binários	2	Quantidade declarada de dados binários.
Dados do processo analógicos	1	Quantidade declarada na ficha; consultar datasheet para interpretação e configuração.
Display - estado de operação	LED verde	Indicação visual de estado.
Display - status de chaveamento	LED amarelo	Indicação visual do estado de chaveamento.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada.
Revisão IO-Link	1.1	Revisão de protocolo informada.
Padrão SDCI	IEC 61131-9	Padrão declarado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de master port exigida	A	Requisito da porta do mestre IO-Link.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor (Device identification, Process data variable, Device diagnosis)	Perfil informado para identificação, dados de processo e diagnóstico.
DeviceID	675	Identificador do dispositivo informado.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo declarado para o ciclo do processo.

Conexões
Conexão de processo	G 1/2 rosca externa	Conexão mecânica de processo especificada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico especificado; não confundir com a conexão de processo.

Faixa de medição e processo
Comprimento da sonda	28 mm	Dimensão declarada da sonda.
Temperatura do fluido	-25...100 °C	Faixa operacional especificada para o fluido.
Pressão do reservatório	-1...40 bar (-0,1...4 MPa)	Faixa de pressão declarada.
MAWP em aplicações segundo CRN	40 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Tempo de resposta	< 0,5 s	Tempo de resposta especificado.

Condições ambientais
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40...85 °C	Faixa permitida para armazenamento.
Proteção IP	IP 68; IP 69K	Classificações informadas pelo fabricante.
Condição IP 68	7 dias / 1 m de profundidade de água / 0,1 bar	Condição específica associada à classificação IP 68 na ficha.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3 para tanques fechados; DIN EN 61000-6-4 para tanques abertos	Normas e condições de referência informadas.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição de ensaio declarada.

Dados mecânicos e materiais
Dimensões	Ø 18,1 mm; L = 76,2 mm	Dimensões externas informadas.
Materiais	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais indicados para o produto; os materiais em contato com o fluido são especificados separadamente.
Peso	127,5 g	Peso informado no conjunto de atributos.
Vedação incluída	1 x (26,5 x 21,3 x 1,5 mm), Centellen	Material incluído informado para vedação; confirmar aplicação e montagem no datasheet.

Dados de confiabilidade e conformidade
MTTF	534 anos	Valor declarado na ficha; não representa período de garantia nem vida útil garantida.
Certificado UL	Número de aprovação UL H003	Referência de aprovação informada.
NCM	9026.10.29	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; perfil Smart Sensor SSP 0 Generic Profiled Sensor.

• Modo SIO disponível.

• Tipo de transferência IO-Link: COM2, 38,4 kBaud; tempo mínimo do ciclo do processo: 3,2 ms.

• A classe de master port exigida é A.

Conexões

Elétrica Conector 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; função elétrica PNP/NPN. Consumo de corrente < 35 mA. Verificar pinagem e ligação no datasheet antes de energizar.

Processo Conexão de processo G 1/2 rosca externa. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação e da vedação adequada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação de detecção de nível limite dentro das faixas declaradas, com conexão G 1/2 externa.	✓	Corresponde ao tipo de produto e à conexão de processo especificados.
Controlador ou mestre IO-Link com porta classe A e suporte à comunicação IO-Link 1.1.	✓	A ficha informa IO-Link 1.1 e classe de master port exigida A; confirmar configuração do mestre.
Entrada de controle que aceite sinal de comutação PNP ou NPN, conforme parametrização e ligação corretas.	✓	A função elétrica informada é PNP/NPN e a saída é parametrizável.
Instalação com fluido entre -25 e 100 °C e pressão de reservatório entre -1 e 40 bar.	✓	As condições estão dentro dos limites declarados na ficha.
Aplicação que exija conexão diferente de G 1/2 externa sem adaptação validada.	✗	A conexão de processo informada para o sensor é G 1/2 rosca externa.
Aplicação que exija medição contínua de nível.	✗	O produto está especificado para detecção de nível limite; a ficha não declara medição contínua.
Operação fora de -25...100 °C no fluido ou fora de -1...40 bar no reservatório.	✗	A condição excede os limites declarados para temperatura do fluido ou pressão do reservatório.

INSTALAÇÃO

Como instalar o Sensor de Nível IFM LMC110 para Detecção de Nível Limite, IO-Link, G 1/2

Confirme que a aplicação requer detecção de nível limite e que fluido, temperatura e pressão estão dentro dos limites especificados.
Verifique a compatibilidade da rosca G 1/2 externa com a conexão do reservatório e planeje a montagem conforme o desenho dimensional.
Utilize a vedação indicada na ficha e verifique se sua especificação é apropriada à instalação e ao fluido.

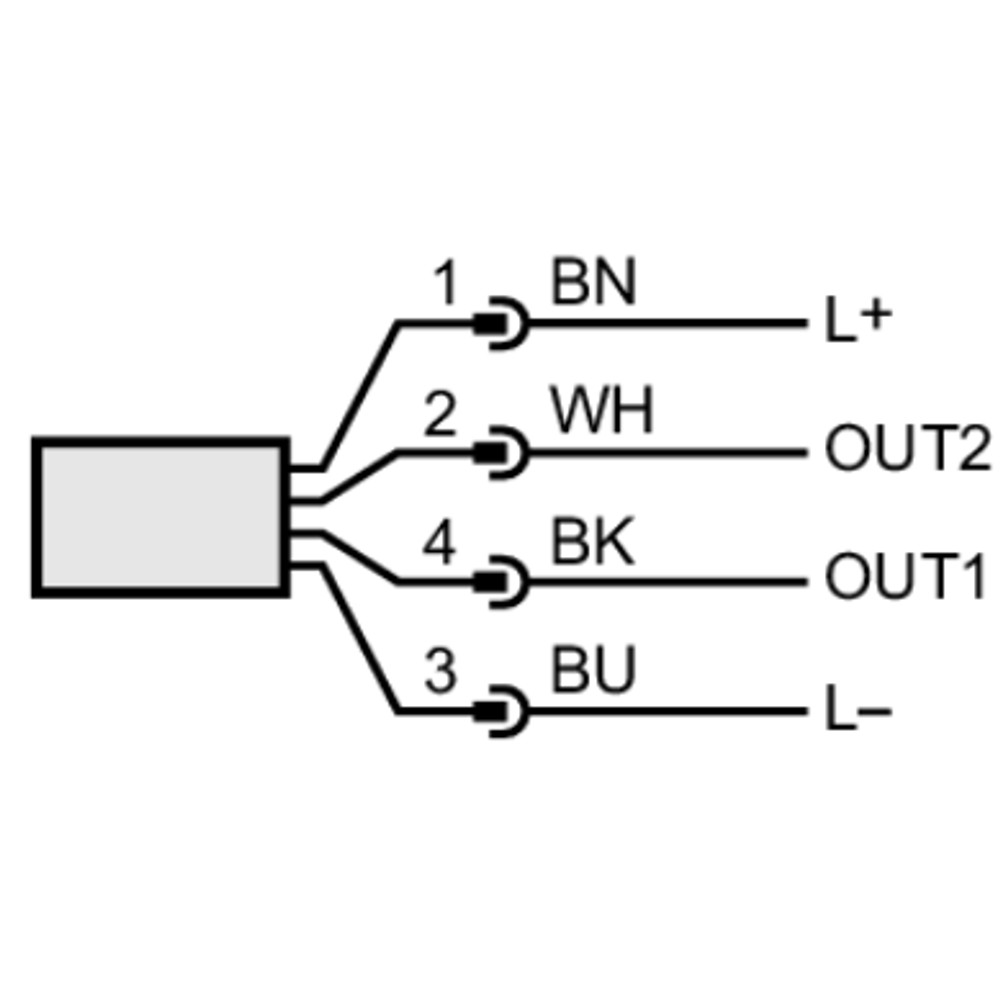

Conecte o equipamento por M12 codificação A, respeitando a alimentação de 18...30 V DC e a configuração PNP/NPN prevista no circuito.
Para IO-Link, conecte a um mestre compatível com IO-Link 1.1 e porta classe A; para modo SIO, confirme a configuração de saída necessária.
Após a instalação, verifique os LEDs de estado e chaveamento e valide a resposta do sinal no sistema antes de colocar o processo em operação.

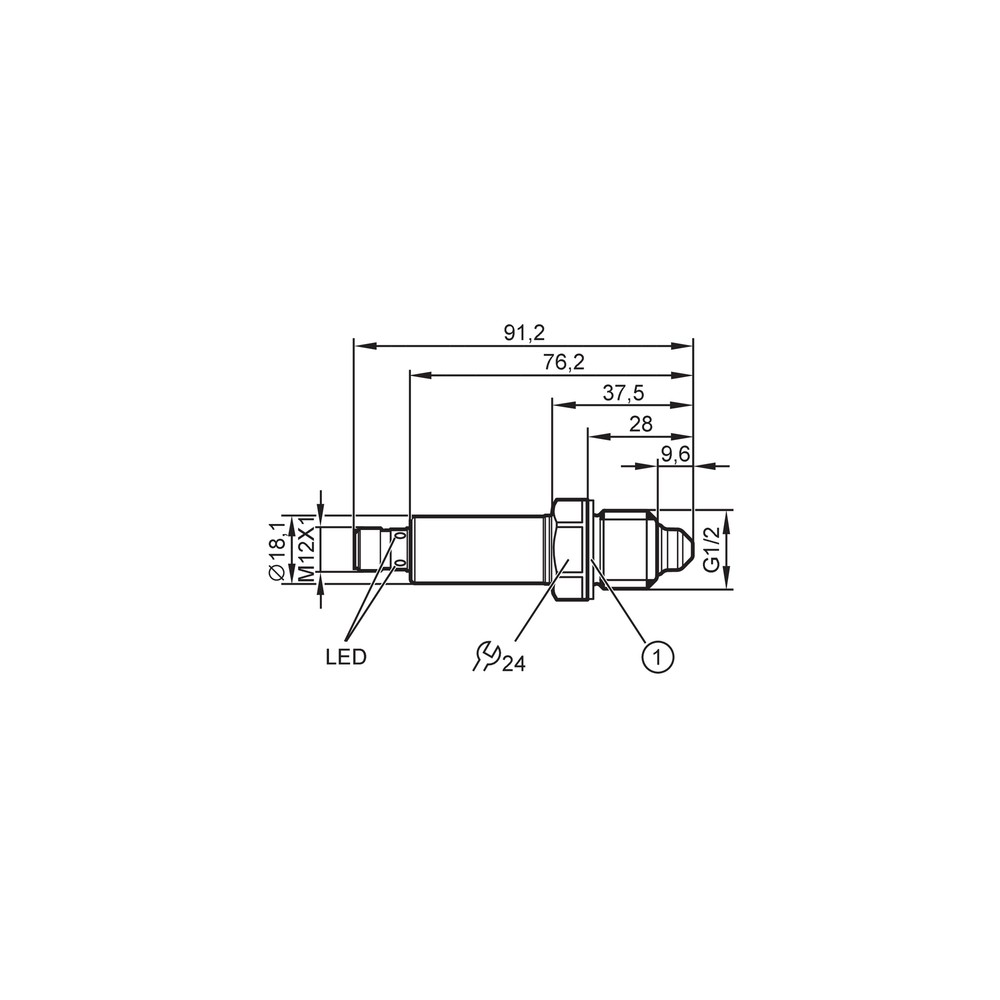

Desenho Dimensional

ACESSÓRIOS

Vedação 1 x (26,5 x 21,3 x 1,5 mm), Centellen.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sinal de comutação não muda quando o nível alcança o ponto esperado.	Possível configuração de saída inadequada, ligação PNP/NPN incompatível com a entrada do controlador ou condição de processo fora da aplicação prevista.	Confirme a configuração de abertura/fechamento e PNP/NPN, verifique a ligação elétrica e compare fluido e condições de processo com a ficha.
O controlador IO-Link não identifica o sensor ou não recebe dados.	Possível incompatibilidade de configuração da porta, ausência de suporte ao IO-Link 1.1 ou ligação elétrica incorreta.	Confira o suporte do mestre ao IO-Link 1.1, a exigência de porta classe A, a conexão M12 e a alimentação especificada.
O LED de estado não acende após a ligação.	Alimentação ausente ou fora da faixa de operação, ou erro de ligação no conector.	Meça a alimentação no conector e confirme que está entre 18 e 30 V DC; inspecione a conexão e o circuito contra curto-circuito.
Há vazamento na montagem do processo.	Vedação ausente, danificada ou inadequada, ou conexão G 1/2 montada sem assentamento correto.	Despressurize o sistema e inspecione a vedação indicada, a rosca e o assentamento da conexão; consulte o datasheet para os requisitos de montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM LMC110 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMC110 e para que serve?

É um sensor de nível para detecção de nível limite. Fornece sinal de comutação e interface IO-Link.

Que conexão de processo e conexão elétrica esse sensor usa?

A conexão de processo é G 1/2 rosca externa. A conexão elétrica é um conector M12 codificação A com 4 contatos dourados.

O que acompanha o LMC110?

A ficha informa uma vedação Centellen de 26,5 x 21,3 x 1,5 mm como material incluído. Consulte o fornecedor para confirmar o conteúdo da embalagem do anúncio.

O LMC110 serve para medir continuamente o nível?

A ficha especifica detecção de nível limite, não medição contínua. Para uma aplicação de medição contínua, valide um produto cuja ficha declare essa função.

Posso usar o sensor fora da faixa de temperatura ou pressão indicada?

A ficha declara temperatura do fluido de -25 a 100 °C e pressão do reservatório de -1 a 40 bar. Não há informação que autorize operação fora desses limites.

O sensor está instalado, mas não comuta; o que devo verificar antes de trocá-lo?

Verifique a alimentação, a ligação PNP/NPN e a configuração de abertura ou fechamento. Confirme também se a aplicação e o fluido correspondem às condições declaradas.

O mestre não reconhece o sensor IO-Link; qual é a primeira verificação?

Confira se o mestre suporta IO-Link 1.1 e se a porta atende à classe A exigida. Verifique também a conexão M12 e a alimentação.

Devo comprar o sensor avulso ou um kit?

A ficha identifica o LMC110 como uma unidade e informa uma vedação incluída, mas não descreve um kit. Confirme com o fornecedor se outros componentes de instalação são necessários para sua montagem.

Como escolher entre o LMC110 e outro sensor de nível?

Escolha o LMC110 quando a aplicação exigir detecção de nível limite e atender à conexão G 1/2, às faixas de processo e à interface necessárias. Se precisar de medição contínua ou de outra conexão, compare com um modelo cuja ficha declare esses requisitos.

Quais cuidados devo ter na instalação?

Verifique rosca e vedação antes da montagem e respeite os limites elétricos e de processo. Consulte o datasheet para a pinagem e o esquema de ligação, que não estão discriminados nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível para gerar um sinal de comutação, conforme a aplicação declarada do LMC110.

IO-Link

Interface de comunicação do sensor; neste modelo, a revisão informada é 1.1.

Modo SIO

Modo de operação informado para uso do sinal de comutação sem comunicação IO-Link.

PNP/NPN

Tipos de função elétrica da saída declarados para o sensor; a seleção e a ligação devem corresponder à entrada do controlador.

G 1/2 rosca externa

Especificação da conexão mecânica de processo do produto; deve corresponder à conexão do ponto de instalação.
