Sensor de Nível IFM LMC100 com IO-Link e PNP/NPN

Pré-visualizar: LMC100 IFM - Sensor de Nível IFM Detecção de nível limite IO-Link, PNP/NPN, G 1/2

LMC100 IFM - Sensor de Nível IFM Detecção de nível limite IO-Link, PNP/NPN, G 1/2

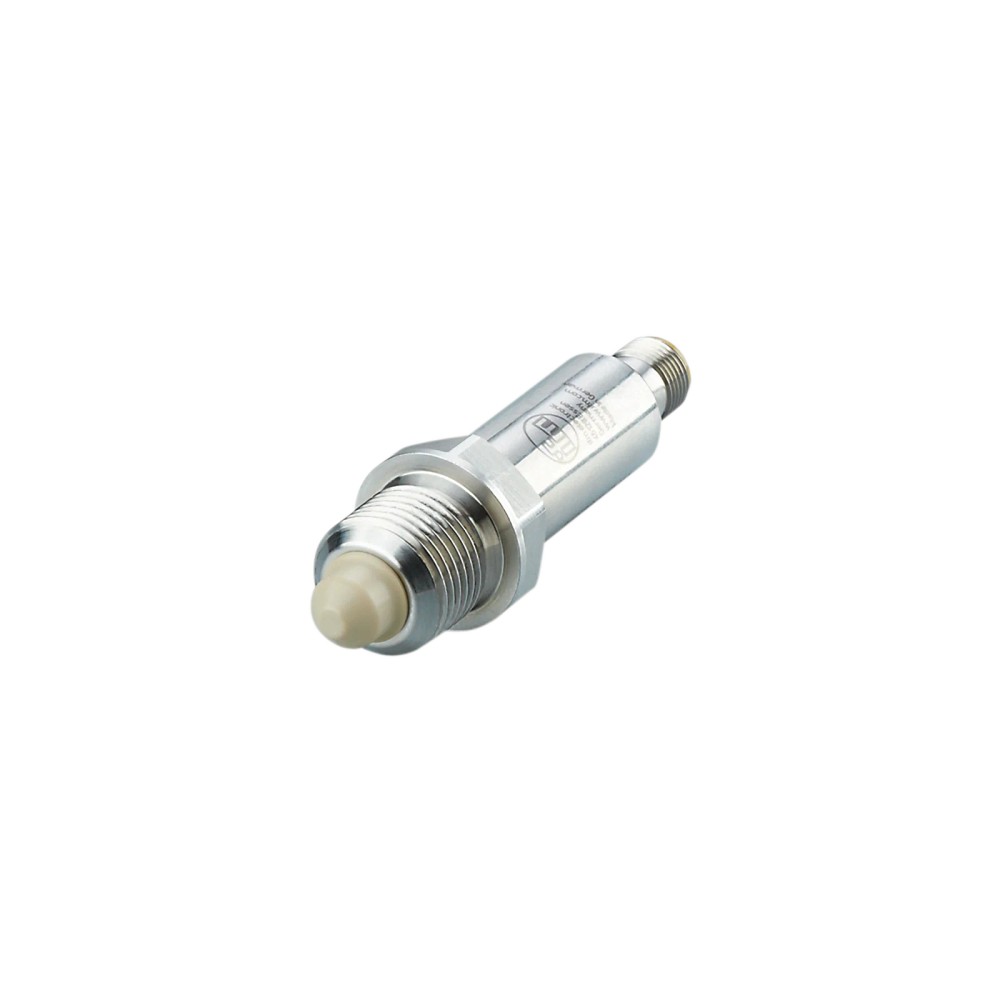

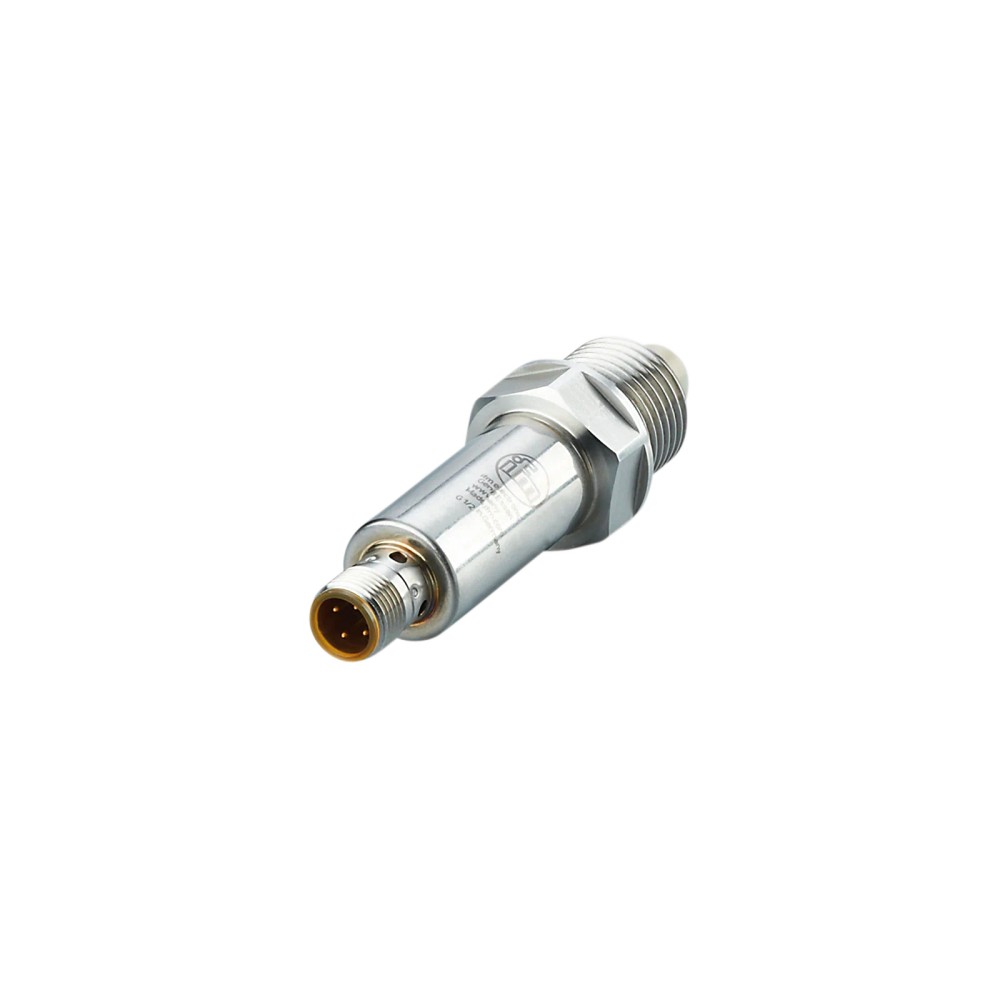

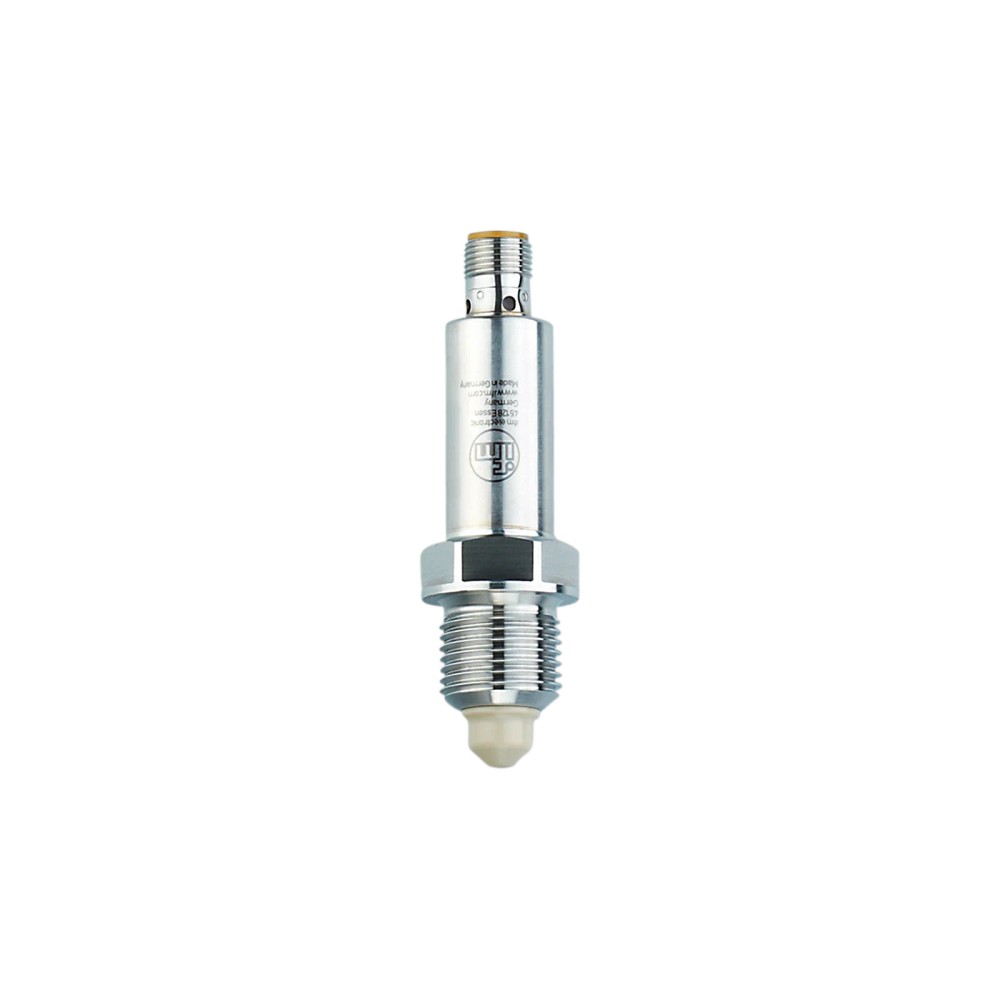

Imagem meramente ilustrativa

R$ 1.873,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMC100
EAN: 4021179299749
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LMC100 IFM - Sensor de Nível IFM Detecção de nível limite IO-Link, PNP/NPN, G 1/2"

Destaques do Produto

Aplicação

Detecção de nível limite

Conexão de processo

G 1/2, rosca externa

Saídas

2 digitais, PNP/NPN

Interface

IO-Link; modo SIO disponível

Temperatura do fluido

-25 a 100 °C

Pressão do reservatório

-1 a 40 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível IFM LMC100 para detecção de nível limite, IO-Link, saídas PNP/NPN e conexão G 1/2

O IFM LMC100 é um sensor de nível para detecção de nível limite em fluidos e substâncias compatíveis com seus materiais e condições de operação. Possui duas saídas digitais PNP/NPN parametrizáveis e comunicação IO-Link, além de conexão de processo G 1/2 com rosca externa. A faixa de temperatura do fluido é de -25 a 100 °C e a pressão do reservatório especificada vai de -1 a 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de nível para detecção de nível limite
Saídas digitais	2; PNP/NPN, parametrizáveis para abertura/fechamento
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Conexão de processo	G 1/2, rosca externa
Comprimento da sonda	28 mm
Temperatura do fluido	-25 a 100 °C
Pressão do reservatório	-1 a 40 bar
Alimentação	18 a 30 V DC
Grau de proteção	IP 68; IP 69K
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L), PEEK e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em aplicações compatíveis com os materiais em contato com o fluido: aço inoxidável 1.4404 (316L), PEEK e FKM.
Instalações que utilizem conexão de processo G 1/2 com rosca externa e alimentação de 18 a 30 V DC.
Sistemas que recebam sinal por duas saídas digitais PNP/NPN ou comunicação IO-Link, respeitando os requisitos elétricos do sensor.

⚠ Considere outro se precisa de:

Aplicações com fluido abaixo de -25 °C ou acima de 100 °C.
Instalações cuja pressão do reservatório exceda a faixa especificada de -1 a 40 bar.
Montagem em conexão de processo diferente de G 1/2 rosca externa sem adaptador compatível validado para a aplicação.
Aplicações com substâncias cuja compatibilidade com os materiais em contato com o fluido não tenha sido confirmada pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: detecção de nível limite, com saídas de comutação e comunicação IO-Link.
A ficha lista água e fluidos à base de água como ajuste de fábrica; outros meios listados incluem óleos, substâncias à base de óleo, refrigerantes lubrificantes e substâncias em pó. Confirme a compatibilidade dos materiais molhados com o meio específico antes da instalação.
Para processos pressurizados, respeite a faixa de -1 a 40 bar e a temperatura do fluido de -25 a 100 °C; a temperatura ambiente especificada é de -25 a 85 °C.
A possibilidade de uso em um processo específico depende também da geometria de instalação, da conexão G 1/2 e dos requisitos de detecção; validar esses pontos com o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de nível IFM LMC100 para detecção de nível limite, IO-Link, saídas PNP/NPN e conexão G 1/2, verifique estes pontos:

Escolha o LMC100 quando

A tarefa for detecção de nível limite, houver conexão de processo G 1/2 rosca externa e as condições estiverem dentro das faixas declaradas de temperatura do fluido e pressão do reservatório. Verifique também a compatibilidade química dos materiais molhados com o fluido.

Avalie outra configuração quando

A aplicação exigir medição contínua de nível, outro tipo de conexão, operação fora das faixas especificadas ou materiais diferentes dos informados. A ficha deste modelo descreve detecção de nível limite; confirme no datasheet do fabricante se ele atende aos requisitos específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Fabricante informado para o produto.
Modelo e SKU	LMC100	Código do sensor para identificação e seleção.
GTIN	4021179299749	Identificador comercial informado no anúncio.
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada para o modelo.
Sinal de saída	Sinal de comutação; IO-Link	Sinais e interface indicados na ficha.
Substâncias indicadas	Água; fluidos à base de água; óleos; substâncias à base de óleo; refrigerantes lubrificantes; substâncias em pó	Substâncias listadas nos atributos do produto; validar compatibilidade dos materiais para cada processo.
Ajuste de fábrica	Água; fluidos à base de água	Meios informados como ajuste de fábrica.

Conexão de processo e dados mecânicos
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica de processo informado.
Comprimento da sonda	28 mm	Dimensão da sonda conforme ficha.
Diâmetro	18,1 mm	Dimensão externa informada nos atributos.
Comprimento total	76,2 mm	Dimensão total informada nos atributos.
Dimensões resumidas	Ø 18,1 / L = 76,2 mm	Referência dimensional do produto; consulte o desenho dimensional para montagem.
Peso	117,45 g	Peso indicado no dataset do produto.
Materiais de construção	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais informados para a construção; os materiais em contato com o fluido são listados separadamente.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PEEK; FKM	Materiais molhados declarados; considerar compatibilidade química com o processo.
Material incluído	1 vedação (26,5 x 21,3 x 1,5 mm), Centellen	Vedação indicada como incluída na ficha.

Dados elétricos e proteção
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classe declarada para o equipamento.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim; térmico, pulsado	Tipo de proteção indicado para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Queda de tensão máxima da saída DC	2,5 V	Limite declarado para a saída de comutação DC.
Corrente máxima constante da saída DC	50 mA; 100 mA até 60 °C	Valores declarados para a saída de comutação DC; observar a condição de temperatura indicada.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio mecânico indicada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10 a 2000 Hz)	Condição de ensaio de vibração indicada.

Entradas, saídas e parametrização
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Função elétrica	PNP/NPN	Tipo de saída informado.
Função de saída	Abertura / fechamento, parametrizável	Configuração de saída indicada na ficha.
Dados do processo binários	2	Quantidade de dados binários do processo informada.
Dados do processo analógicos	1	Quantidade de dados analógicos do processo informada; consulte o fabricante para interpretação e configuração.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo especificado para o ciclo do processo.
Tempo de resposta	< 0,5 s	Tempo de resposta declarado no dataset.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão declarada da interface.
Padrão SDCI	IEC 61131-9	Norma indicada para comunicação SDCI.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo indicado.
DeviceID default	674	Identificador padrão informado.
Classe de master port exigida	A	Classe de porta requerida segundo a ficha.
Modo SIO	Sim	Operação SIO indicada como disponível.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos indicados; confirmar pinagem no datasheet.
Característica dos contatos	Contatos banhados a ouro	Acabamento dos contatos especificado.

Faixas de processo e condições ambientais
Temperatura do fluido	-25 a 100 °C	Limites declarados para o fluido.
Temperatura ambiente	-25 a 85 °C	Faixa ambiental especificada.
Temperatura de armazenamento	-40 a 85 °C	Faixa indicada para armazenamento.
Pressão do reservatório	-1 a 40 bar (-0,1 a 4 MPa)	Faixa de pressão declarada para o reservatório.
MAWP em aplicações segundo CRN	40 bar	Pressão de trabalho máxima admissível indicada para aplicações segundo CRN.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; a condição específica IP 68 é detalhada na ficha.
Condição informada para IP 68	7 dias / 1 m de profundidade de água / 0,1 bar	Condição de ensaio especificada junto ao grau IP 68; não extrapolar para outras condições.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3 para tanques fechados; DIN EN 61000-6-4 para tanques abertos	Referências de compatibilidade eletromagnética informadas.

Displays e elementos de operação
Indicador de estado de operação	LED verde	Indicação visual informada para o estado de operação.
Indicador de estado de chaveamento	LED amarelo	Indicação visual informada para o estado de chaveamento.

Dados de vida útil e conformidade
MTTF	534 anos	Valor de MTTF informado no dataset; não representa garantia de vida útil.
Número de aprovação UL	H003	Código de aprovação informado.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9026.10.29	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; perfil Smart Sensor SSP 0 Generic Profiled Sensor.

• Modo SIO disponível para operação com sinal de comutação.

• Tipo de transferência COM2, 38,4 kBaud; classe de master port exigida A.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC; saídas PNP/NPN. Confirmar pinagem e ligação no datasheet antes de energizar.

Processo G 1/2, rosca externa. Compatibilidade mecânica depende de conexão correspondente e vedação adequada à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link compatível, classe de porta A, e requisitos de comunicação correspondentes.	✓	O sensor informa interface IO-Link, revisão 1.1, padrão IEC 61131-9 e classe de master port exigida A.
Entrada digital que aceite sinal de comutação PNP ou NPN, conforme configuração elétrica do sistema.	✓	A ficha especifica função elétrica PNP/NPN e duas saídas digitais; validar a ligação e os parâmetros elétricos do controlador.
Processo com conexão G 1/2 rosca externa, temperatura de fluido entre -25 e 100 °C e pressão entre -1 e 40 bar.	✓	Essas características correspondem às especificações informadas para conexão, temperatura do fluido e pressão do reservatório.
Processo que exija medição contínua de nível, em vez de detecção de nível limite.	✗	O produto está especificado para detecção de nível limite; a ficha não o identifica como medidor contínuo.
Instalação com conector ou protocolo diferente, sem interface de ligação compatível.	✗	A conexão elétrica informada é M12 codificação A, 4 contatos, e a comunicação digital especificada é IO-Link; compatibilidade com outras interfaces não está estabelecida na ficha.

INSTALAÇÃO

Como instalar o Sensor de nível IFM LMC100 para detecção de nível limite, IO-Link, saídas PNP/NPN e conexão G 1/2

Confirme que a tarefa é detecção de nível limite e que o meio e as condições de processo estão dentro das especificações do sensor.
Verifique a compatibilidade química dos materiais em contato com o fluido e confirme conexão de processo G 1/2 com rosca externa.
Consulte o desenho dimensional e avalie a posição de montagem e o espaço disponível antes de instalar.
Instale a vedação indicada para a conexão e faça a montagem mecânica conforme as instruções do fabricante; não exceda os limites de processo.
Conecte o M12 codificação A de 4 contatos ao circuito compatível; confirme pinagem, alimentação e ligação PNP/NPN no datasheet.
Alimente o sensor dentro da faixa especificada e valide os LEDs de estado e a comunicação IO-Link ou o sinal SIO conforme a configuração utilizada.

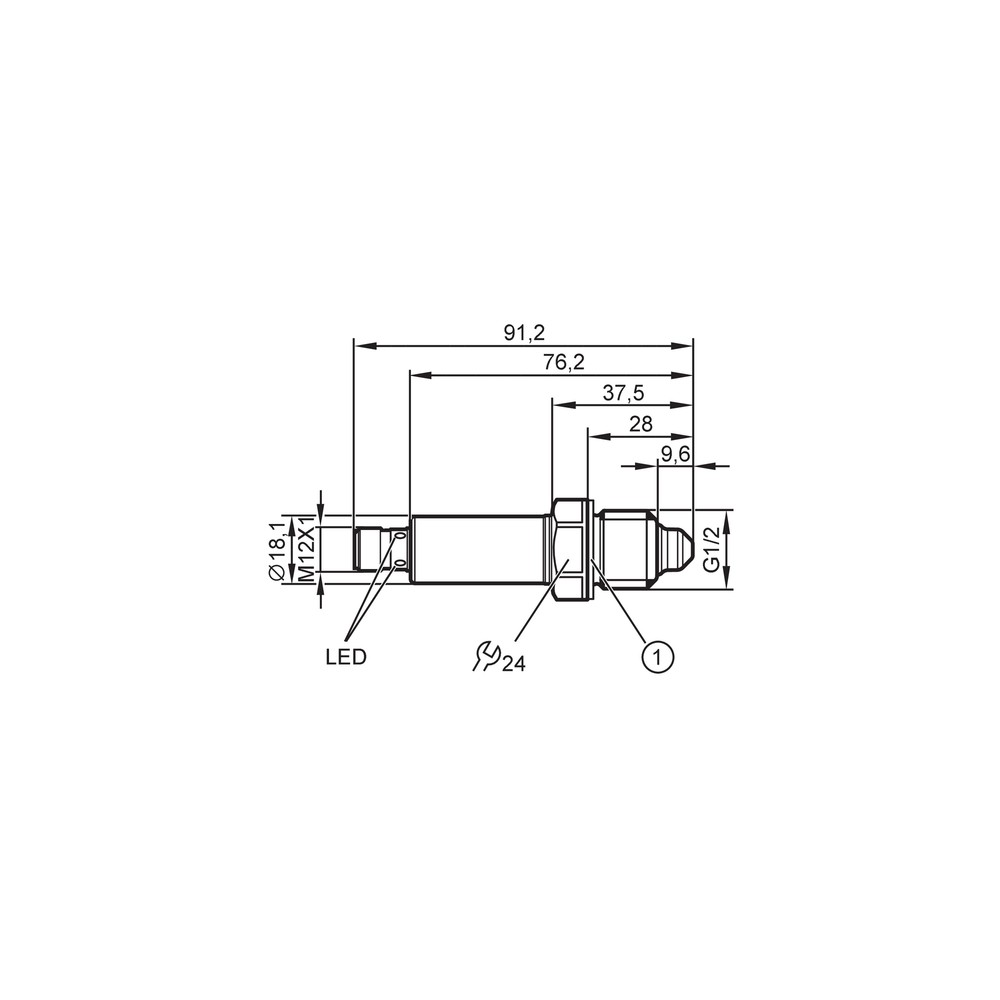

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 vedação Centellen, dimensões 26,5 x 21,3 x 1,5 mm.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal de comutação.	Alimentação, ligação PNP/NPN ou conexão elétrica podem não corresponder à configuração do circuito.	Verifique tensão de alimentação, conexão M12, pinagem e compatibilidade da entrada do controlador com o tipo de saída; consulte o diagrama do datasheet.
O sensor não aparece como dispositivo IO-Link.	Porta do master, cabeamento ou configuração de comunicação incompatível com os requisitos do sensor.	Confirme uso de porta classe A, revisão e configuração IO-Link compatíveis, conexão elétrica e parâmetros do master.
O estado indicado pelo LED não corresponde à condição de processo esperada.	A função de saída parametrizável ou o ajuste do sensor pode não corresponder à aplicação.	Confira a parametrização de abertura/fechamento, o ajuste de fábrica informado e os dados de processo no master ou controlador.
Há vazamento na conexão de processo após a montagem.	Vedação ausente, danificada ou montagem incompatível com a rosca G 1/2.	Despressurize o sistema, inspecione a vedação Centellen e confirme a conexão e o procedimento de montagem conforme o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LMC100 em português (Datasheet) Desenho em escala LMC100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LMC100 e para quem ele serve?

É um sensor para detecção de nível limite. É destinado a instalações que precisam de sinal de comutação ou comunicação IO-Link e atendem às especificações de conexão e processo.

Quais sinais e comunicação esse sensor oferece?

O LMC100 possui duas saídas digitais PNP/NPN e interface IO-Link. A ficha também informa operação em modo SIO.

O que acompanha o sensor?

A ficha informa uma vedação Centellen de 26,5 x 21,3 x 1,5 mm. Não há outros acessórios listados nos dados fornecidos.

Ele serve para medir continuamente o nível do tanque?

A ficha especifica detecção de nível limite, não medição contínua. Para uma necessidade de medição contínua, selecione uma tecnologia especificada para essa função.

Posso usar o LMC100 com qualquer fluido ou material?

Não é possível confirmar compatibilidade com qualquer meio. Os materiais em contato com o fluido são aço inoxidável 1.4404 (316L), PEEK e FKM; confirme a compatibilidade química do fluido específico com o fabricante.

O sensor pode operar acima de 100 °C ou de 40 bar?

A ficha especifica temperatura do fluido de até 100 °C e pressão do reservatório de até 40 bar. Não use esses valores como autorização para exceder os limites declarados.

O sensor não comuta; o que verifico antes de substituí-lo?

Confira primeiro a alimentação, a pinagem do M12 e se a entrada do controlador é compatível com PNP ou NPN. Verifique também a parametrização da função de saída.

O master não reconhece o LMC100; qual pode ser a causa?

Uma causa possível é incompatibilidade da porta ou da configuração do master com os requisitos IO-Link do sensor. Verifique a classe A da master port, a ligação e os parâmetros de comunicação.

Preciso comprar um kit ou o sensor é vendido com as peças necessárias?

A ficha informa uma unidade por embalagem e uma vedação Centellen incluída. Não há indicação de kit com cabo, master IO-Link ou outros componentes.

Como faço a ligação elétrica e a instalação mecânica?

Use a conexão M12 codificação A de 4 contatos e a conexão de processo G 1/2 rosca externa, conferindo pinagem e montagem no datasheet. Respeite as faixas de alimentação e processo especificadas.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível para gerar um sinal de comutação, em vez de fornecer medição contínua do nível. (Ref.: tipo de produto LMC100).

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link, revisão 1.1; IEC 61131-9).

PNP/NPN

Tipos de saída digital que determinam a forma de comutação elétrica; a entrada conectada precisa ser compatível com a configuração utilizada. (Ref.: função elétrica PNP/NPN).

G 1/2 rosca externa

Tipo de conexão mecânica de processo especificado para a instalação do sensor. (Ref.: conexão de processo G 1/2 rosca externa).

IP 68 / IP 69K

Graus de proteção informados para o sensor. A ficha associa ao IP 68 a condição de 7 dias, 1 m de profundidade de água e 0,1 bar. (Ref.: grau de proteção).
