Sensor de Nível Eletrônico IFM LK7023

Pré-visualizar: LK7023 IFM - Sensor de Nível Eletrônico IFM Monitoramento de fluidos IO-Link 472mm

LK7023 IFM - Sensor de Nível Eletrônico IFM Monitoramento de fluidos IO-Link 472mm

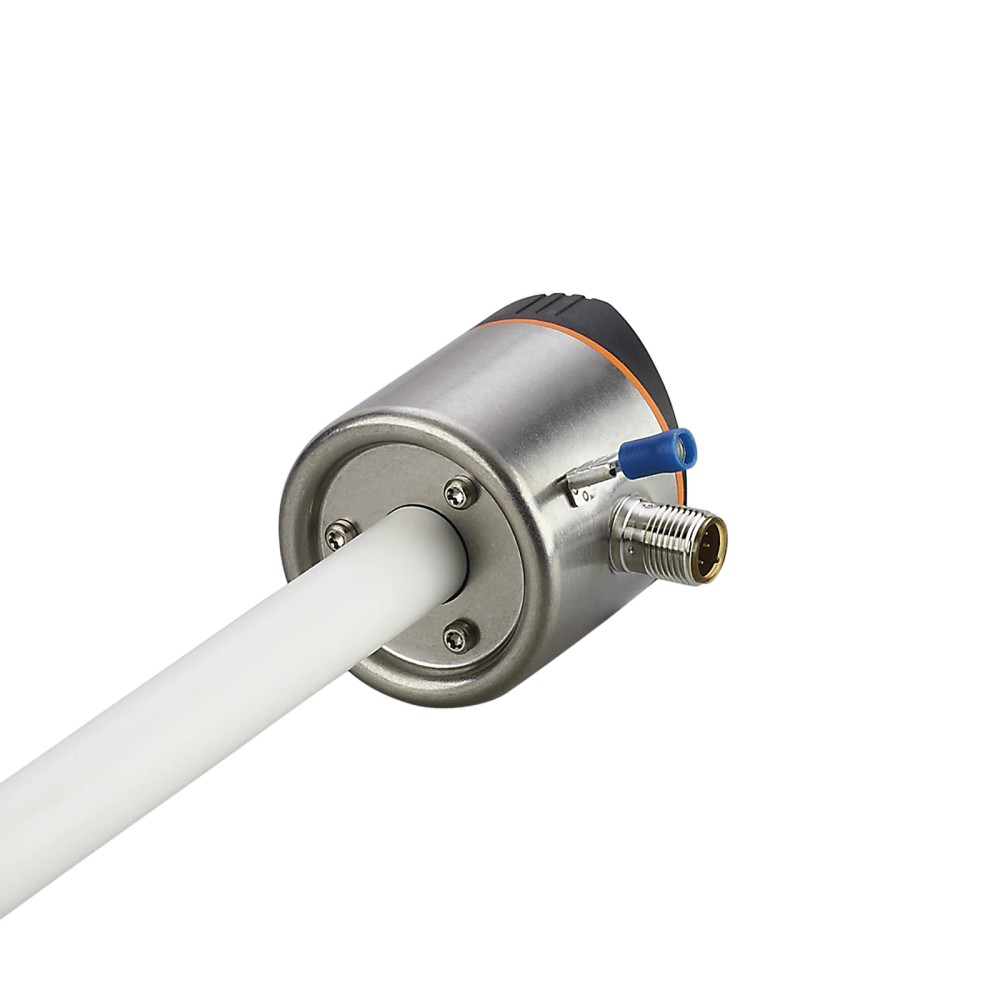

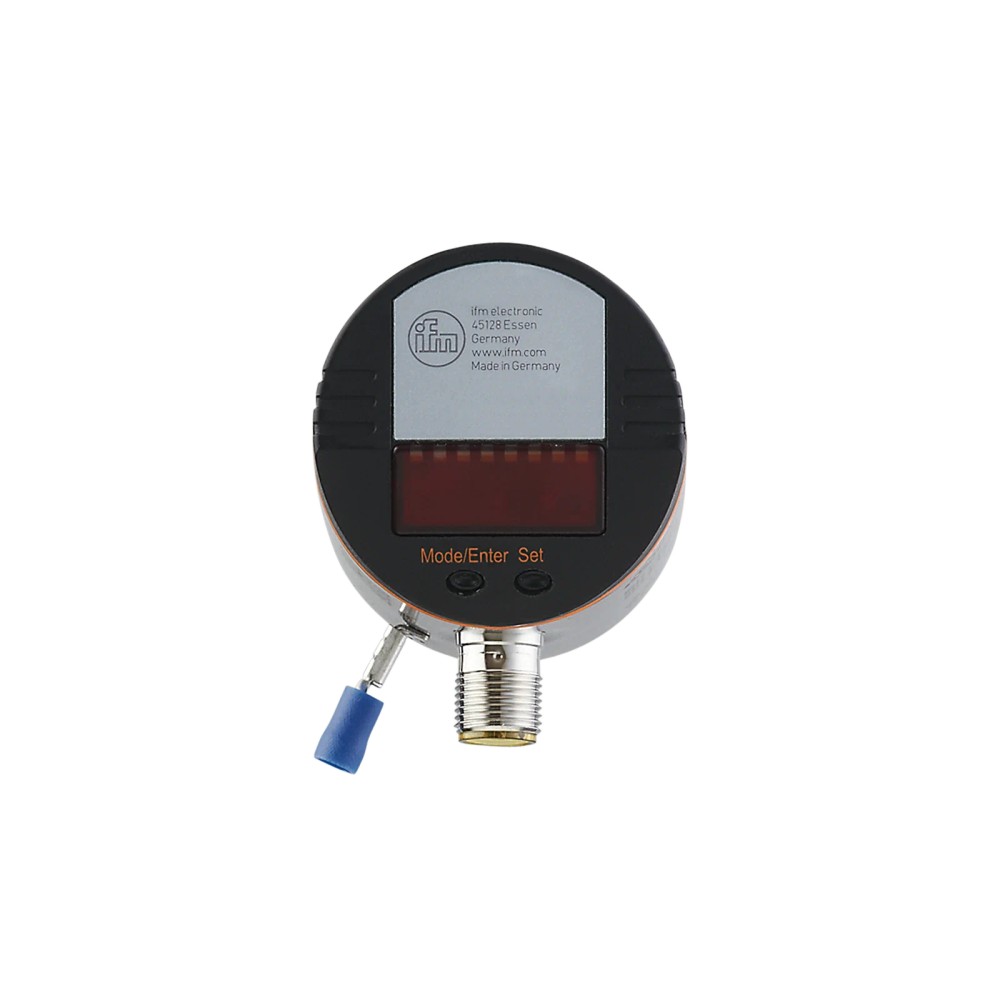

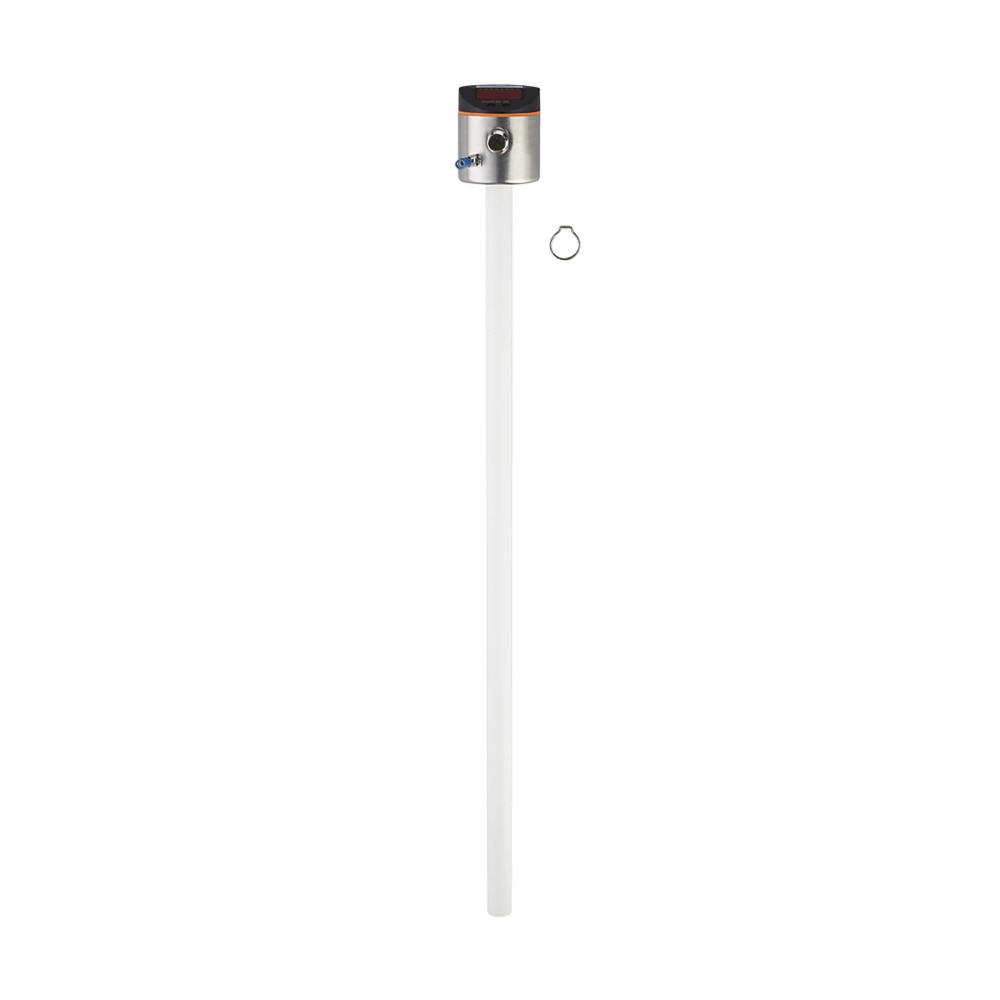

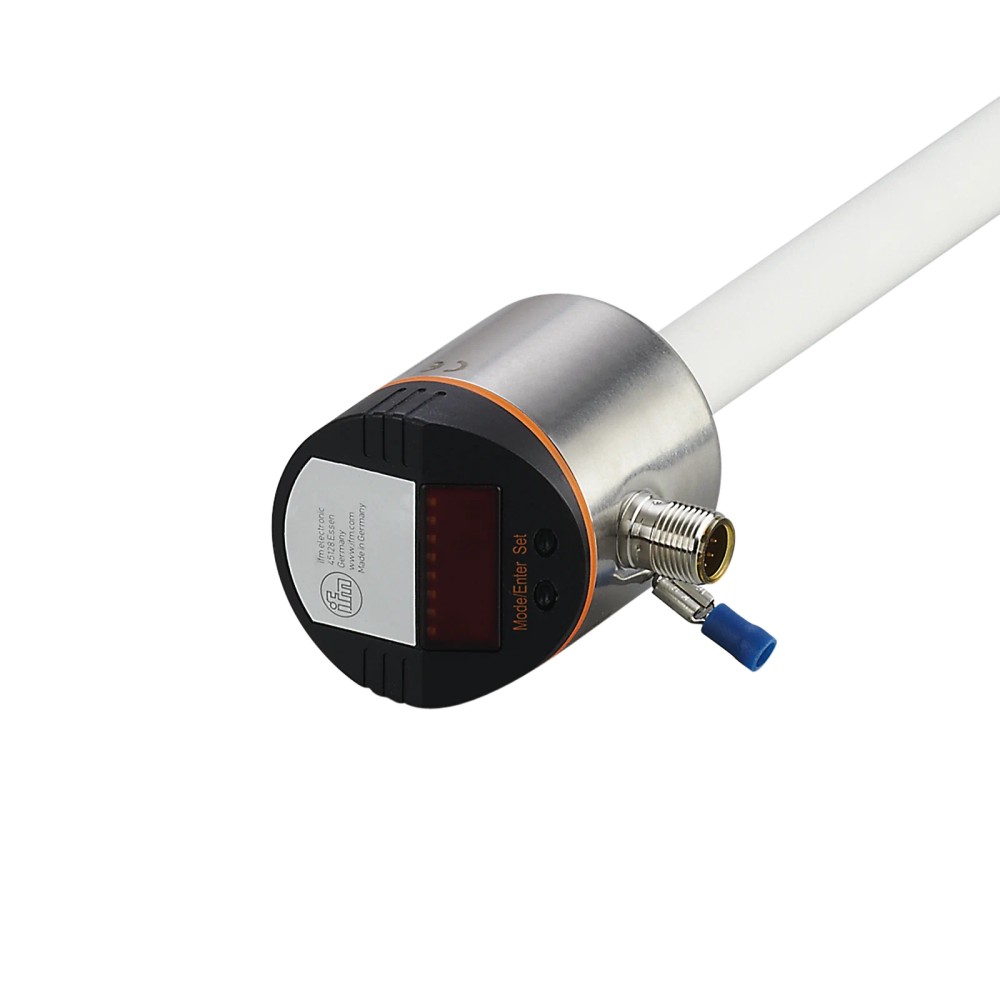

Imagem meramente ilustrativa

R$ 4.753,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LK7023
EAN: 4021179149822
NCM do produto: 90261029

Destaques do Produto Comprimento da sonda...mais

Fechar menu

Saiba mais sobre: "LK7023 IFM - Sensor de Nível Eletrônico IFM Monitoramento de fluidos IO-Link 472mm"

Destaques do Produto

Comprimento da sonda

472 mm

Saída

PNP/NPN, sinal de comutação

Comunicação

IO-Link

Conexão elétrica

Conector M12

Faixa térmica informada

Consulte a condição aplicável: 0...35 °C; 35...60 °C com E43101; também consta 0...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Eletrônico IFM LK7023 IO-Link, sonda de 472 mm

O IFM LK7023 é um sensor eletrônico para monitoramento de nível de fluidos. Fornece sinal de comutação com saída PNP/NPN e comunicação IO-Link. Sua sonda tem 472 mm e a ficha informa uso com refrigerantes lubrificantes, água e óleo, dentro das faixas de temperatura especificadas.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	LK7023
Tipo de produto	Sensor de nível eletrônico
Tecnologia	Eletrônica; sinal de comutação
Saída e comunicação	PNP/NPN; IO-Link
Comprimento da sonda	472 mm
Material do corpo	Aço inoxidável
Conector	M12
Temperatura do fluido	0...35 °C para refrigerantes lubrificantes, água/óleo; 35...60 °C com tubo isolante térmico E43101; a ficha também informa 0...70 °C
GTIN	4021179149822

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento eletrônico de nível de fluidos em aplicações compatíveis com sonda de 472 mm.
Aplicações com refrigerantes lubrificantes, água ou óleo, respeitando a faixa térmica aplicável e as instruções do fabricante.
Sistemas que aceitem sinal de comutação PNP/NPN e/ou comunicação IO-Link, conforme configuração da instalação.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o comprimento de sonda de 472 mm atende à geometria e à profundidade de instalação do reservatório.
Não aplique fora das condições de fluido e temperatura especificadas pelo fabricante; a ficha não detalha compatibilidade com outros fluidos.
Não presuma compatibilidade com uma conexão de processo específica: esse dado não consta nas informações fornecidas.

APLICAÇÕES E USO

Aplicação documentada: monitoramento de nível em fluidos identificados na ficha como refrigerantes lubrificantes, água e óleo, respeitando a temperatura aplicável.
Possibilidade de aplicação: integração a sistemas de automação que aceitem sinal de comutação PNP/NPN ou IO-Link; a compatibilidade elétrica deve ser validada com o datasheet e o controlador.
A sonda de 472 mm deve ser avaliada em relação à geometria do reservatório e à posição de montagem; a ficha não informa dimensões de instalação adicionais.
Para uso entre 35 e 60 °C, a ficha especifica tubo isolante térmico E43101. O valor de 0...70 °C também aparece nos dados, mas sem condição detalhada; validar no documento do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Eletrônico IFM LK7023 IO-Link, sonda de 472 mm, verifique estes pontos:

Escolha o LK7023 quando

A aplicação exigir monitoramento eletrônico de nível, sonda de 472 mm, sinal de comutação PNP/NPN ou IO-Link, e as condições de fluido e temperatura forem compatíveis com os dados do fabricante.

Verifique antes de selecionar outra configuração

Busque um modelo diferente se a instalação exigir outro comprimento de sonda ou características de saída não atendidas pelo LK7023. Confirme no datasheet a faixa térmica aplicável e a conexão de processo, pois esses detalhes não estão integralmente descritos na ficha fornecida.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca indicada nos dados básicos do anúncio.
Modelo / part number	LK7023	Código do produto e referência de identificação.
SKU	LK7023	Identificador comercial informado.
GTIN	4021179149822	Código global de identificação informado.
Categoria	Sensores	Categoria do produto no conjunto de dados.
Tipo de produto	Sensor de nível eletrônico	Descrição funcional registrada na ficha.
NCM	9026.10.29	Classificação fiscal informada no conjunto de dados.
Peso	372,2 g	Peso registrado no dataset de catálogo; a variante apresenta valor arredondado de 0,37 g, divergente e não adotado.

Saídas e comunicação
Saída	PNP/NPN; sinal de comutação	Tipo de saída informado; tensão, corrente e configuração elétrica não constam na ficha fornecida.
Interface de comunicação	IO-Link	Protocolo/interface declarado no contexto; versão e IODD não informados.

Dados mecânicos e conexão
Comprimento da sonda	472 mm	Comprimento declarado para a sonda.
Material do corpo	Aço inoxidável	Material indicado nos dados básicos.
Cor da haste	Branco	Atributo visual informado.
Formato	Circular	Formato indicado no anúncio.
Conector elétrico	M12	Tipo de conector informado; pinagem não fornecida.
Acabamento	Metálico escovado	Acabamento indicado no anúncio.

Condições de processo
Fluidos mencionados	Refrigerantes lubrificantes, água e óleo	Aplicações de fluido explicitamente citadas na ficha.
Temperatura do fluido	0...35 °C	Faixa indicada para refrigerantes lubrificantes, água/óleo.
Temperatura com tubo isolante térmico E43101	35...60 °C	Condição que exige o tubo isolante térmico E43101, conforme a ficha.
Outra faixa de temperatura informada	0...70 °C	Valor também presente nos dados do produto, sem condição de aplicação detalhada; confirmar no datasheet.

Display e aparência
Tipo de display	Digital	Tipo de display indicado no anúncio; detalhes de operação não fornecidos.
Esquema de cores	Preto, cinza e laranja	Atributo visual registrado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, conforme especificação do produto.

• Sinal de comutação PNP/NPN, conforme especificação do produto.

Conexões

Elétrica Conector M12. A ficha não informa pinagem, tensão de alimentação, corrente ou detalhes do circuito; confirmar no datasheet antes de ligar.

Processo Não especificada nas informações fornecidas. Confirmar a conexão de processo e os requisitos mecânicos no datasheet do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema com entrada compatível com sinal PNP ou NPN e ligação conforme o datasheet.	✓	A ficha informa saída PNP/NPN com sinal de comutação; os detalhes elétricos e a configuração devem ser confirmados no datasheet.
Sistema que utilize IO-Link e possua interface compatível.	✓	IO-Link é indicado na ficha como característica do sensor; não foram fornecidos versão, IODD ou detalhes da interface.
Instalação com conector M12 correspondente e conexão de processo confirmada no documento técnico.	✓	O conector M12 está informado, mas a conexão de processo não está especificada no contexto.
Aplicação com fluido ou condição térmica não coberta pelos dados fornecidos.	✗	A ficha só documenta refrigerantes lubrificantes, água/óleo e faixas específicas; não permite confirmar outros fluidos ou condições.
Reservatório cuja geometria exija sonda diferente de 472 mm.	✗	O comprimento de sonda informado é 472 mm; a adequação depende da geometria real da instalação.

INSTALAÇÃO

Como instalar o Sensor de Nível Eletrônico IFM LK7023 IO-Link, sonda de 472 mm

Confirme no datasheet do LK7023 a conexão de processo e as condições de montagem adequadas à instalação.
Verifique se o comprimento da sonda de 472 mm é compatível com a geometria do reservatório.
Confirme o fluido e a temperatura de operação; observe a exigência do tubo isolante térmico E43101 na faixa de 35...60 °C.
Prepare o ponto de montagem e a conexão de processo de acordo com as instruções do fabricante; essas especificações não constam integralmente na ficha fornecida.
Conecte o M12 ao circuito de controle compatível com PNP/NPN ou à interface IO-Link, seguindo a pinagem oficial do datasheet.
Após a montagem, valide o sinal e a comunicação no sistema de controle antes de colocar a aplicação em operação.

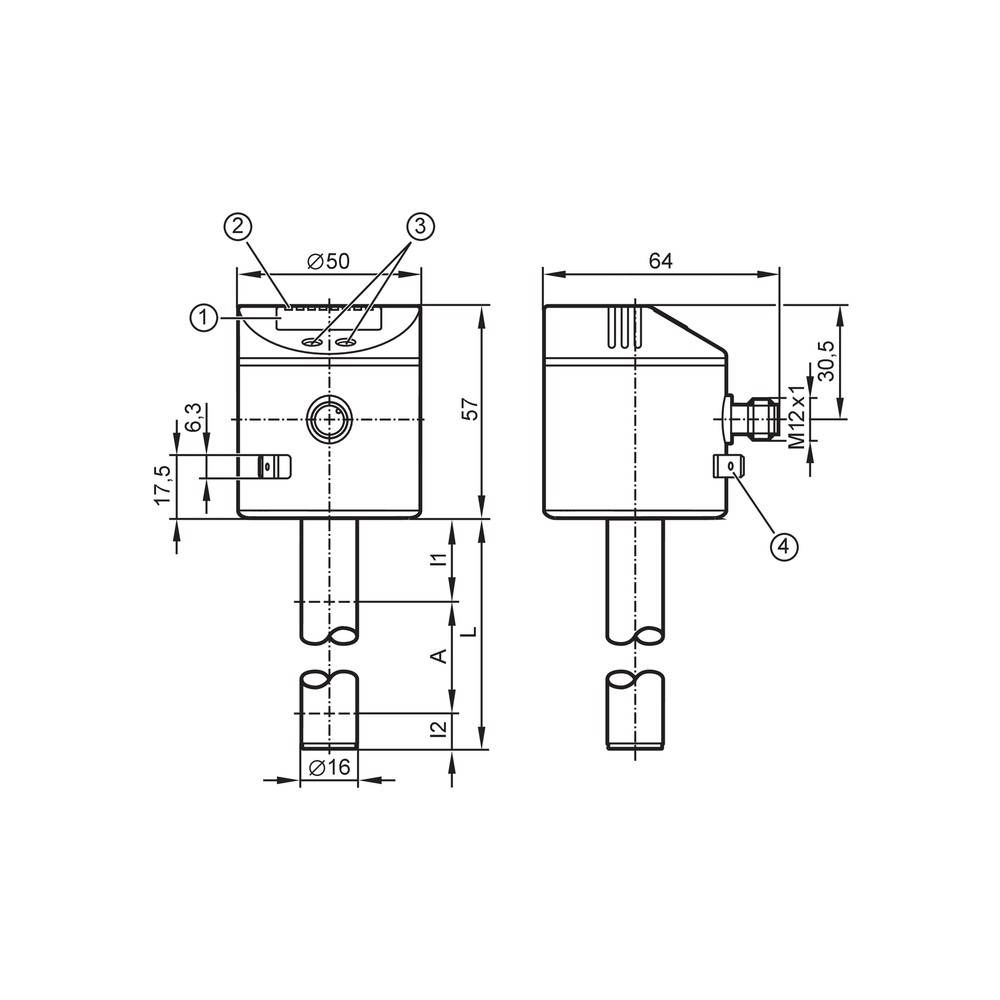

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a comutação do sensor.	Incompatibilidade entre a configuração PNP/NPN da saída e a entrada do controlador, ou ligação incorreta.	Confira a configuração e a ligação elétrica com o esquema do datasheet e verifique se a entrada do controlador aceita o tipo de saída utilizado.
A comunicação IO-Link não é estabelecida.	Porta, mestre, cabeamento ou configuração incompatível; os parâmetros específicos não constam na ficha fornecida.	Confirme a compatibilidade do mestre IO-Link e consulte no datasheet do LK7023 os requisitos de ligação e configuração.
O funcionamento é irregular em temperaturas elevadas.	Uso fora da faixa correspondente ou ausência do tubo isolante térmico E43101 quando aplicável entre 35 e 60 °C.	Meça a temperatura do fluido e compare-a com as condições especificadas; confirme a instalação do E43101 quando necessário.
A sonda não corresponde à posição de montagem ou ao volume monitorado.	Comprimento de sonda inadequado à geometria do reservatório ou seleção sem verificar as dimensões de instalação.	Compare a profundidade e o arranjo do reservatório com o comprimento de 472 mm e consulte o desenho dimensional.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LK7023 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LK7023 e como ele sinaliza o nível?

É um sensor eletrônico de nível que fornece sinal de comutação PNP/NPN e dispõe de IO-Link. A aplicação deve ser configurada conforme a entrada ou interface do sistema de controle.

Que conexão elétrica e protocolo ele utiliza?

A ficha informa conector M12 e comunicação IO-Link, além de saída PNP/NPN. Consulte o datasheet para pinagem e requisitos elétricos, que não estão detalhados nos dados fornecidos.

O que vem junto com o sensor?

A ficha não informa acessórios incluídos; por isso, não é possível confirmar itens adicionais na embalagem. O tubo isolante térmico E43101 é citado como componente necessário em uma condição térmica específica, mas não consta como incluso.

Posso usar o LK7023 com qualquer fluido?

Não é possível confirmar compatibilidade universal: os fluidos citados são refrigerantes lubrificantes, água e óleo. Para outros fluidos, verifique a compatibilidade no datasheet ou com o fabricante.

Ele serve para temperaturas acima de 60 °C?

A ficha também registra uma faixa de 0...70 °C, mas não explica a condição correspondente. Confirme essa faixa no datasheet antes de especificar o sensor para uma aplicação acima de 60 °C.

O sensor funciona se o comprimento de 472 mm não alcançar a região de medição?

A ficha informa uma sonda de 472 mm e não apresenta outra opção de comprimento para este modelo. Se a geometria exigir outra medida, selecione uma configuração cuja sonda atenda à instalação.

O controlador não recebe o sinal; preciso trocar o sensor?

Não necessariamente: primeiro confirme se a entrada aceita a configuração PNP ou NPN usada e revise a ligação conforme o datasheet. Também verifique a alimentação e a configuração do sistema de controle usando os requisitos oficiais do fabricante.

Por que a comunicação IO-Link não aparece no mestre?

Uma causa possível é incompatibilidade de configuração, porta ou cabeamento entre o sensor e o mestre. Verifique os requisitos no datasheet e confirme que o mestre utilizado aceita IO-Link.

É melhor comprar o sensor avulso ou um kit com isolante?

O contexto não identifica um kit nem confirma itens incluídos. Para operação entre 35 e 60 °C, a ficha especifica o tubo isolante térmico E43101; confirme separadamente a disponibilidade e a configuração de fornecimento.

Como faço a ligação e a instalação mecânica do LK7023?

Use o datasheet e o desenho dimensional para confirmar pinagem, conexão de processo e montagem antes de instalar. A ficha informa M12 e 472 mm de sonda, mas não detalha os demais requisitos de instalação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada do controlador. (Ref.: saída PNP/NPN)

NPN

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada do controlador. (Ref.: saída PNP/NPN)

IO-Link

Interface de comunicação indicada para integração do sensor com um sistema compatível. (Ref.: comunicação IO-Link)

Sonda

Parte do sensor associada à instalação no fluido; o comprimento informado é 472 mm. (Ref.: comprimento da sonda)

Tubo isolante térmico

Acessório identificado na ficha para a condição de temperatura de 35...60 °C. (Ref.: E43101; temperatura do fluido)
