Sensor de Nível Capacitivo IFM LI5133

Pré-visualizar: LI5133 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite 481mm IO-Link PNP/NPN

LI5133 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite 481mm IO-Link PNP/NPN

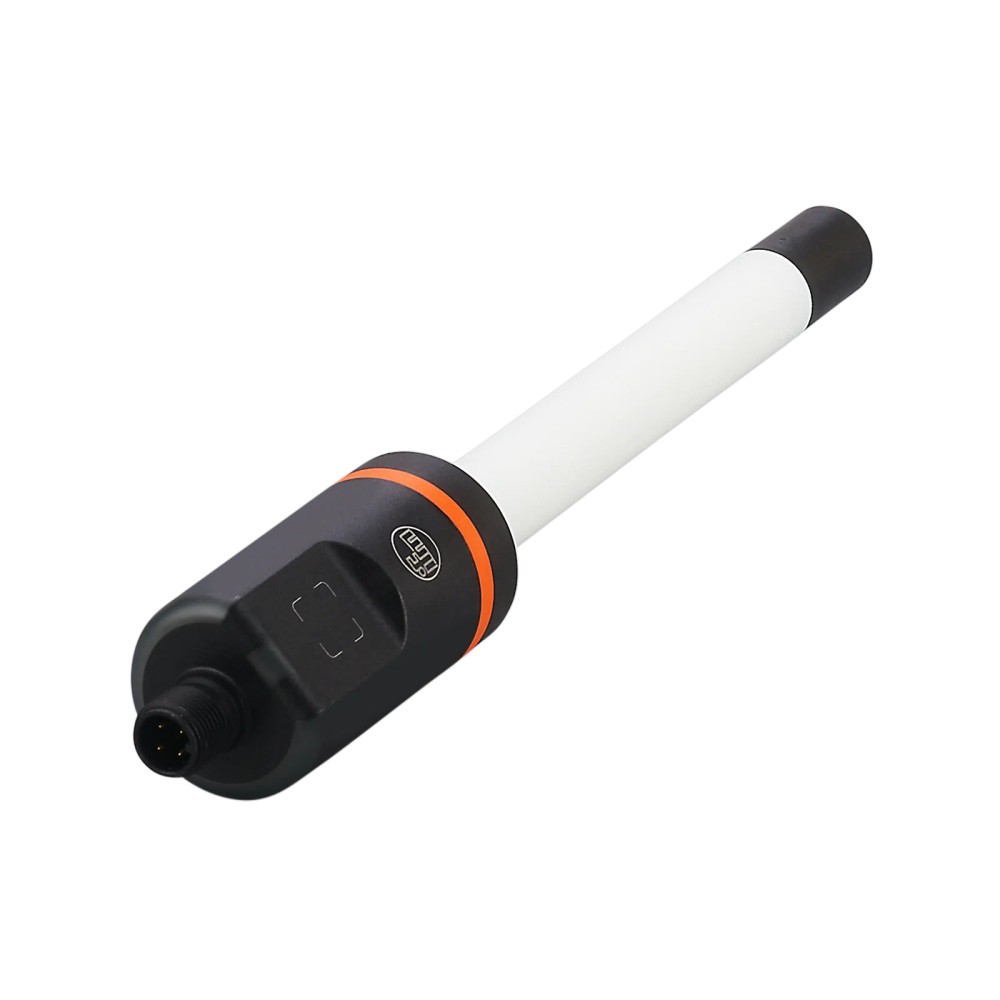

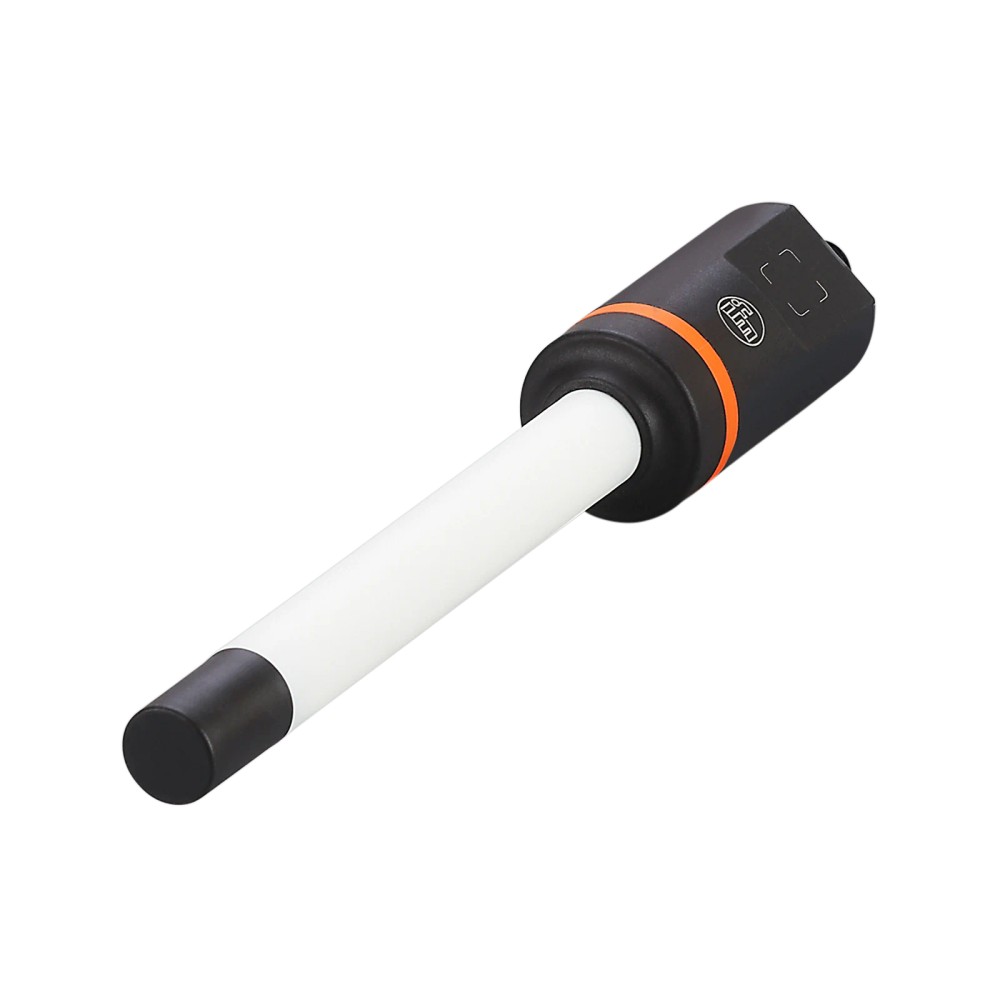

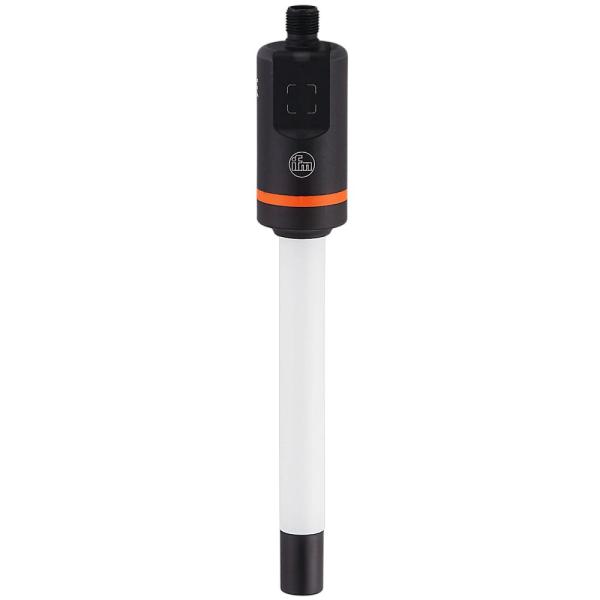

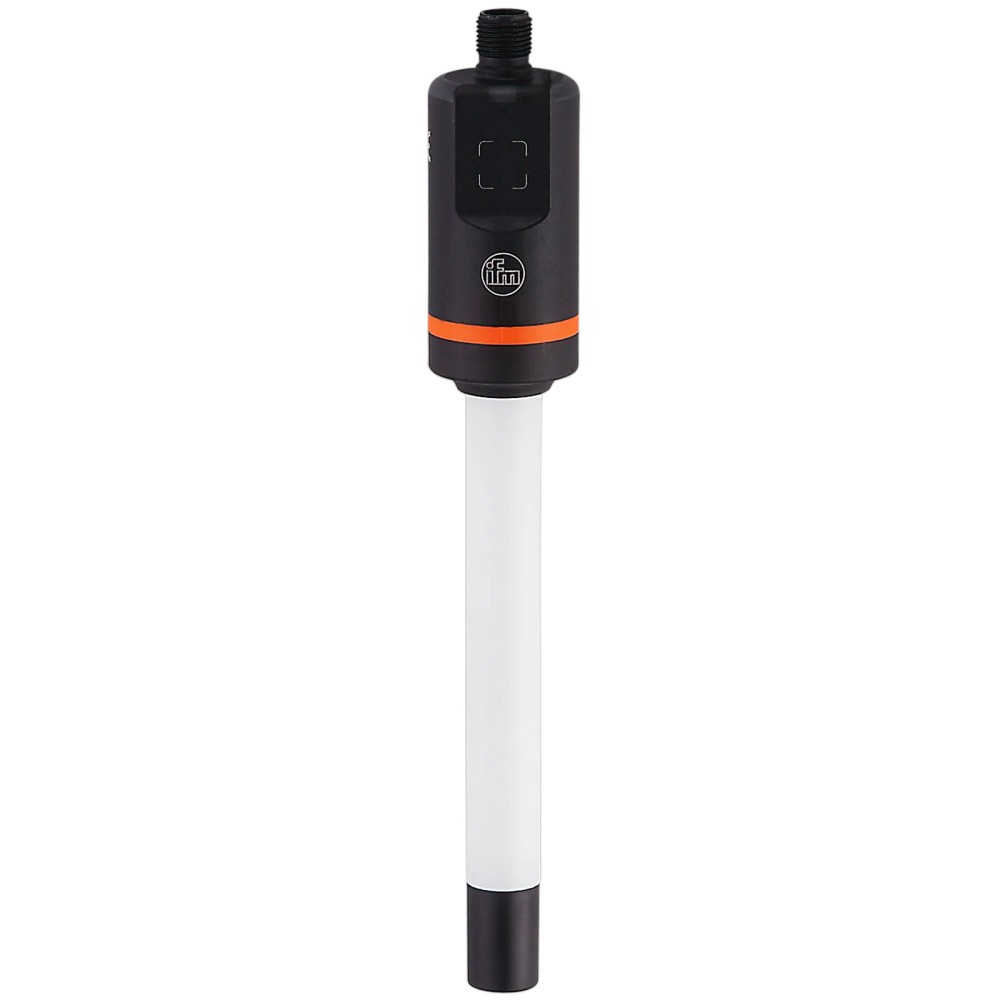

Imagem meramente ilustrativa

R$ 1.819,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LI5133
EAN: 4021179320825
NCM do produto: 90261029

Destaques do Produto Função Detecção de...mais

Fechar menu

Saiba mais sobre: "LI5133 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite 481mm IO-Link PNP/NPN"

Destaques do Produto

Função

Detecção de nível limite

Comprimento da sonda

481 mm

Tecnologia de saída

PNP/NPN

Interface

IO-Link; modo SIO

Conexão elétrica

M12, codificação A, 4 contatos

Limites de processo

Fluido de -25 a 85 °C; pressão de 0,5 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha do produto não informa as condições de venda ou de entrega.

Nota fiscal emitida pela IFM

A ficha do produto não informa dados de faturamento ou emissão fiscal.

Logística do fabricante

A ficha do produto não informa condições de estoque, despacho ou entrega.

Compra simplificada

Consulte o canal de venda para informações comerciais e de atendimento.

Sobre o Sensor de nível capacitivo ifm LI5133 para detecção de nível limite, 481 mm, PNP/NPN e IO-Link

O ifm LI5133 é um sensor capacitivo para detecção de nível limite em fluidos líquidos. Possui sonda de 481 mm, saídas PNP/NPN parametrizáveis e comunicação IO-Link. A temperatura de operação do fluido é de -25 a 85 °C, e a resistência à pressão especificada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LI5133
Princípio de medição	Capacitivo
Aplicação	Detecção de nível limite
Comprimento da sonda	481 mm
Saídas	2 saídas digitais; PNP/NPN
Comunicação	IO-Link 1.1; modo SIO disponível
Temperatura do fluido	-25 a 85 °C
Resistência à pressão	0,5 bar (0,05 MPa)
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em fluidos líquidos, respeitando a temperatura do fluido de -25 a 85 °C e a pressão máxima especificada de 0,5 bar.
Aplicações com água, fluidos à base de água, óleos ou substâncias à base de óleo, considerando a constante dielétrica da substância superior a 1,8.
Instalações que utilizem entrada digital PNP ou NPN compatível, ou um mestre IO-Link de classe A.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão de processo acima de 0,5 bar ou temperatura do fluido fora de -25 a 85 °C.
Aplicações com substâncias cuja constante dielétrica seja igual ou inferior a 1,8.
Aplicações que exijam medição contínua de nível: a ficha caracteriza o LI5133 para detecção de nível limite.

APLICAÇÕES E USO

Aplicação declarada: detecção de nível limite em fluidos líquidos. O produto está indicado para água, fluidos à base de água, óleos e substâncias à base de óleo, com constante dielétrica superior a 1,8.
Possibilidade de aplicação em reservatórios de fluidos de limpeza, refrigeração, lubrificação e óleos hidráulicos, conforme atributos do produto; validar material em contato, geometria de instalação e condições reais no datasheet.
A aplicação deve respeitar a faixa de temperatura do fluido de -25 a 85 °C e resistência à pressão de 0,5 bar. A ficha não especifica conexão mecânica de processo.

COMO ESCOLHER

Antes de comprar o Sensor de nível capacitivo ifm LI5133 para detecção de nível limite, 481 mm, PNP/NPN e IO-Link, verifique estes pontos:

Escolha o LI5133

Quando a necessidade for detectar um limite de nível em fluido líquido, com sonda de 481 mm, substância com constante dielétrica superior a 1,8 e condições dentro dos limites de temperatura e pressão informados.

Avalie outra configuração ou tecnologia

Busque outra opção se o processo exigir medição contínua, pressão superior a 0,5 bar, temperatura fora da faixa especificada ou detecção de substâncias com constante dielétrica igual ou inferior a 1,8. Confirme os requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Sensor de nível para detecção de nível limite ifm LI5133	Identificação do modelo; SKU e part number LI5133.
Marca	ifm	Marca indicada nos dados do produto.
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada pelo fabricante.
Aplicação	Detecção de nível limite	Não caracteriza medição contínua de nível.
Substâncias	Fluidos líquidos	Tipo de substância indicado na ficha.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo	Tipos de fluido listados para aplicação.
Ajuste de fábrica	Fluidos à base de água	Configuração de fábrica informada.
Princípio de medida	Capacitivo	Tecnologia de detecção.
Constante dielétrica da substância	> 1,8	Requisito indicado para a substância.

Dados elétricos e alimentação
Tensão de operação	9,6 a 35 V DC; IO-Link: 18 a 30 V DC	Faixas de alimentação especificadas.
Consumo de corrente	< 15 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado.
Proteção contra curto-circuitos	Sim	Proteção indicada; versão por impulso.
Versão da proteção contra curto-circuito	Por impulso	Forma de proteção especificada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída.

Saídas e sinais
Função elétrica	PNP/NPN	Tipos de saída informados.
Quantidade de saídas digitais	2	Número de saídas declarado.
Sinal de saída	Sinal de comutação; IO-Link	Sinais e interface listados.
Saída	Abertura/fechamento, parametrizável	Função de saída configurável.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente especificado.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo mínimo informado para o ciclo do processo.

Comunicação e dados de processo
Interface de comunicação	IO-Link	Interface digital indicada.
Revisão IO-Link	1.1	Versão da interface informada.
Modo SIO	Sim	Operação SIO disponível.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência indicados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação.
Classe de master port exigida	A	Classe de porta requerida para o mestre IO-Link.
DeviceID	1053	Identificador do dispositivo informado.
Dados do processo binários	2	Quantidade declarada de dados binários.
Dados do processo analógicos	5	Quantidade declarada de dados analógicos.

Faixa de medição e condições de processo
Comprimento da sonda	481 mm	Comprimento indicado para o modelo.
Zona ativa A	28 mm	Dimensão da zona ativa indicada.
Temperatura do fluido	-25 a 85 °C	Faixa de operação do fluido especificada.
Temperatura ambiente	-25 a 85 °C	Faixa ambiente indicada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento indicada.
Resistência à pressão	0,5 bar (0,05 MPa)	Limite de pressão especificado.
Resistência contra vácuo	-500 mbar	Valor declarado para resistência ao vácuo.
Tempo de resposta	< 0,3 s	Tempo de resposta indicado nos atributos do produto.
Dinâmica de resposta T09	240 s	Valor apresentado na ficha para a dinâmica de resposta T09.

Medição de temperatura
Alcance de medição	-25 a 85 °C	Faixa declarada para medição de temperatura.
Precisão	1,5 K	Precisão indicada para a medição de temperatura.
Resolução	0,1 K	Resolução indicada para a medição de temperatura.

Condições ambientais e proteção
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; considerar as condições de ensaio e instalação do fabricante.
Resistência a choques	12 g (11 ms), DIN EN 60068-2-27	Valor e norma de referência indicados.
Resistência a vibrações	5 g (10 a 2000 Hz), DIN EN 60068-2-6	Valor, faixa de frequência e norma de referência indicados.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 61000-6-4	Normas listadas na ficha para compatibilidade eletromagnética.

Dados mecânicos e materiais
Diâmetro da sonda	16 mm	Dimensão indicada para a sonda.
Materiais em contato com o fluido	PP	Material informado para as partes em contato com o fluido.
Material	PP reforçado com fibras	Material informado nos atributos do produto.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico especificado; não define a conexão mecânica de processo.
Peso	370,35 g	Peso informado nos atributos do produto.

Displays e elementos de operação
Display em operação	LED verde	Indicador declarado para o estado de operação.
Display de status de chaveamento	LED amarelo	Indicador declarado para o estado de chaveamento.
Elemento de operação	Botão de programação indutivo	Elemento de programação indicado.
Retardo de prontidão	< 1 s	Tempo informado até a prontidão.

Outros dados técnicos e identificação
MTTF	433 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.
Número do arquivo UL	E174191	Identificador informado.
Número de aprovação UL	H013	Identificador informado.
GTIN	4021179320825	Código de identificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada na embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, transferência COM2 a 38,4 kBaud e padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação sem comunicação IO-Link.

• Mestre IO-Link: classe de porta A exigida.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 9,6 a 35 V DC; em IO-Link, 18 a 30 V DC. Saídas PNP/NPN; corrente constante máxima por saída de comutação DC de 100 mA. Verificar a pinagem no datasheet antes da ligação.

Processo A ficha fornecida não especifica conexão mecânica de processo. Verifique o desenho dimensional e o datasheet para confirmar a instalação no reservatório; não inferir compatibilidade mecânica a partir da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com saída PNP/NPN, respeitando alimentação e corrente máxima especificadas.	✓	O sensor possui saídas PNP/NPN e corrente constante máxima de 100 mA por saída de comutação DC; confirme o tipo de entrada e a pinagem do controlador.
Rede IO-Link com mestre de classe A e suporte a IO-Link 1.1.	✓	A ficha indica interface IO-Link, revisão 1.1 e classe de mestre de porta A.
Operação em modo SIO, sem comunicação IO-Link.	✓	O modo SIO está indicado como disponível; a saída continua sujeita à compatibilidade elétrica do controlador.
Fluido líquido dentro de -25 a 85 °C, pressão de até 0,5 bar e constante dielétrica superior a 1,8.	✓	Essas condições estão dentro dos limites e requisitos informados para o sensor.
Processo com pressão acima de 0,5 bar ou temperatura do fluido fora de -25 a 85 °C.	✗	As condições ultrapassam os limites de processo informados na ficha.
Substância com constante dielétrica igual ou inferior a 1,8.	✗	A constante dielétrica especificada para a substância é superior a 1,8.
Montagem mecânica definida apenas pela conexão elétrica M12.	✗	M12 descreve a conexão elétrica; a ficha fornecida não informa a conexão mecânica de processo.

INSTALAÇÃO

Como instalar o Sensor de nível capacitivo ifm LI5133 para detecção de nível limite, 481 mm, PNP/NPN e IO-Link

Confirme no datasheet que o fluido, a constante dielétrica, a temperatura e a pressão do processo atendem aos limites especificados.
Verifique no desenho dimensional o espaço disponível para a sonda de 481 mm e o diâmetro de 16 mm; confirme separadamente a conexão mecânica de processo.
Instale o sensor de acordo com as instruções do fabricante e com os requisitos mecânicos do reservatório; a conexão mecânica não está detalhada nos dados fornecidos.
Conecte o M12 codificação A de 4 contatos conforme a pinagem do datasheet; não determine os pinos por suposição.
Confirme a alimentação: 9,6 a 35 V DC em operação geral ou 18 a 30 V DC para IO-Link; confira a compatibilidade da entrada PNP/NPN e o limite de corrente.
Configure a saída de comutação ou a comunicação IO-Link conforme o sistema e valide o estado de operação e chaveamento pelos LEDs.

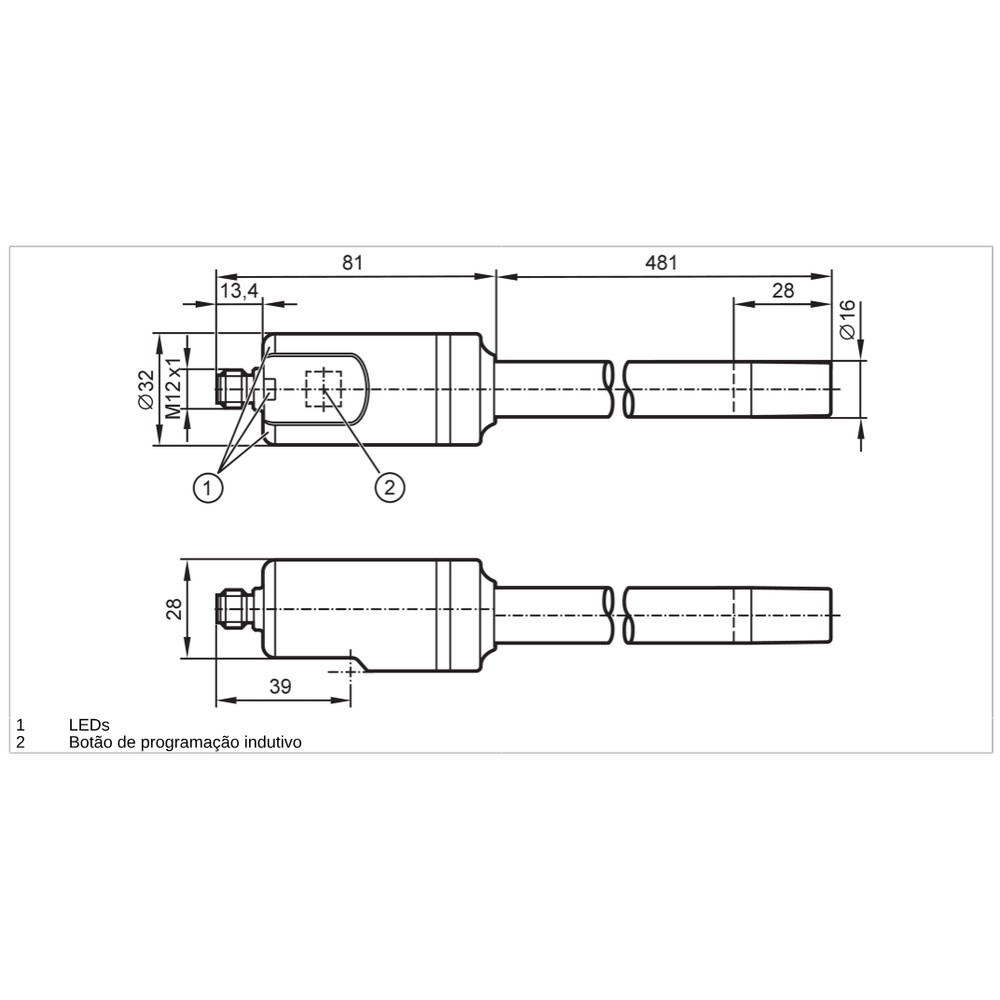

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta no ponto de nível esperado.	Fluido com constante dielétrica fora do requisito, condição de processo fora da faixa ou configuração de saída incompatível com a aplicação.	Confirme que a constante dielétrica é superior a 1,8, verifique temperatura e pressão e revise a parametrização da saída no datasheet.
O controlador não reconhece o sinal de saída.	Incompatibilidade entre a saída PNP/NPN e a entrada do controlador, ligação incorreta ou alimentação fora da faixa.	Confira o tipo de entrada, a pinagem M12 no datasheet e a tensão aplicada; compare com os limites especificados.
A comunicação IO-Link não é estabelecida.	Mestre incompatível com a classe de porta exigida, parâmetros de comunicação incorretos ou alimentação fora da faixa IO-Link.	Verifique se o mestre usa porta classe A, se suporta IO-Link 1.1 e se a alimentação está entre 18 e 30 V DC.
O estado indicado pelos LEDs não corresponde à condição esperada.	Interpretação incorreta dos indicadores, saída parametrizada de forma diferente ou problema de ligação.	Consulte a indicação dos LEDs e os parâmetros no datasheet; revise a ligação elétrica antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet do LI5133 em português (Datasheet) Desenho dimensional em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LI5133 e para quem ele serve?

É um sensor capacitivo para detecção de nível limite em fluidos líquidos. Serve a instalações que atendam aos limites de processo e requisitos de substância indicados na ficha.

O LI5133 funciona com IO-Link e saída PNP ou NPN?

Sim. A ficha indica IO-Link 1.1, modo SIO e saídas PNP/NPN; para IO-Link, exige mestre com porta classe A.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais inclusos. Confirme o conteúdo fornecido no canal de venda.

Posso usar este sensor em um processo acima de 0,5 bar?

Não conforme o limite informado: a resistência à pressão especificada é 0,5 bar. Para pressão superior, selecione um sensor cuja especificação cubra a condição do processo.

Ele serve para detectar fluidos com constante dielétrica igual ou menor que 1,8?

A ficha especifica constante dielétrica superior a 1,8. Não é possível confirmar a adequação para substâncias com valor igual ou inferior.

O sensor não comuta; preciso trocar a peça?

Não necessariamente. Antes, confira a substância e suas condições de processo, a parametrização da saída e a ligação elétrica conforme o datasheet.

O CLP não recebe sinal: o problema pode ser PNP ou NPN?

Sim, pode haver incompatibilidade entre o tipo de saída usado e a entrada do controlador. Verifique o tipo de entrada, a pinagem M12 e a alimentação antes de substituir o sensor.

Devo comprar o LI5133 ou um sensor para medição contínua?

Escolha o LI5133 para detecção de nível limite, que é a função declarada. Se o processo exigir medição contínua, selecione uma tecnologia ou modelo especificado para essa função.

Como faço a ligação elétrica do LI5133?

Use a conexão M12 codificação A de 4 contatos e siga a pinagem do datasheet do fabricante. Confira também a tensão de alimentação e a compatibilidade PNP/NPN ou IO-Link.

A ficha informa garantia ou procedência comercial?

Não há informação de garantia ou procedência comercial nos dados técnicos fornecidos. Consulte o canal de venda para esses detalhes.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar a condição de nível limite do fluido. (Ref.: princípio de medida capacitivo)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)

Modo SIO

Modo de operação indicado para uso sem comunicação IO-Link. (Ref.: modo SIO disponível)

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada do controlador. (Ref.: função elétrica PNP/NPN)

Constante dielétrica

Parâmetro da substância associado à aplicação do princípio capacitivo; a ficha exige valor superior a 1,8. (Ref.: constante dielétrica da substância > 1,8)
