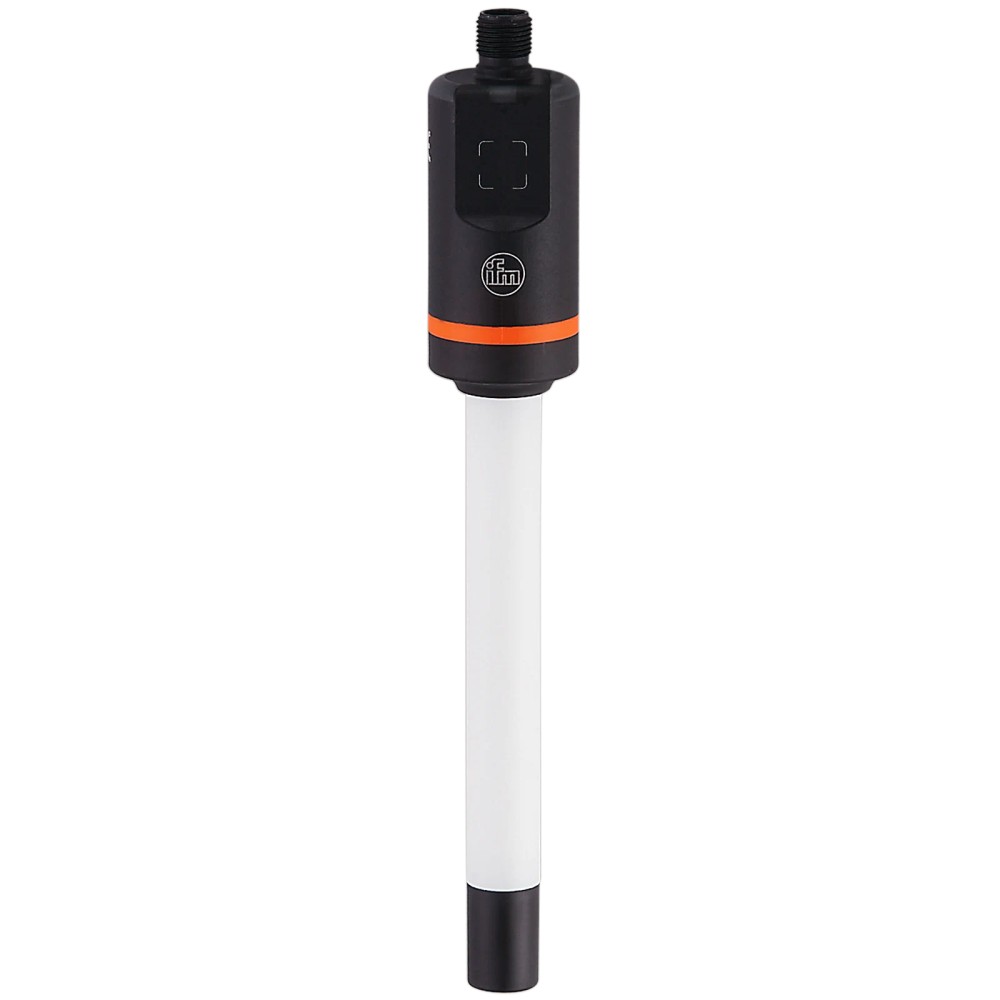

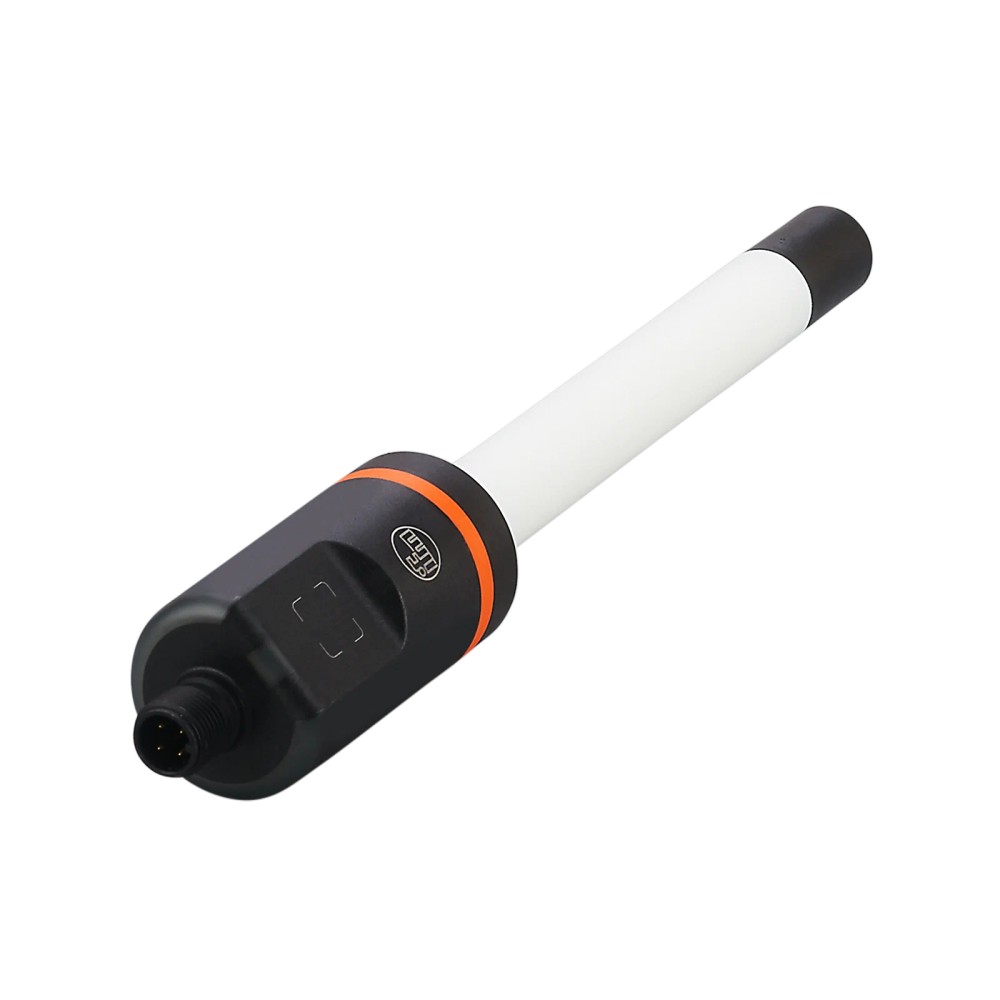

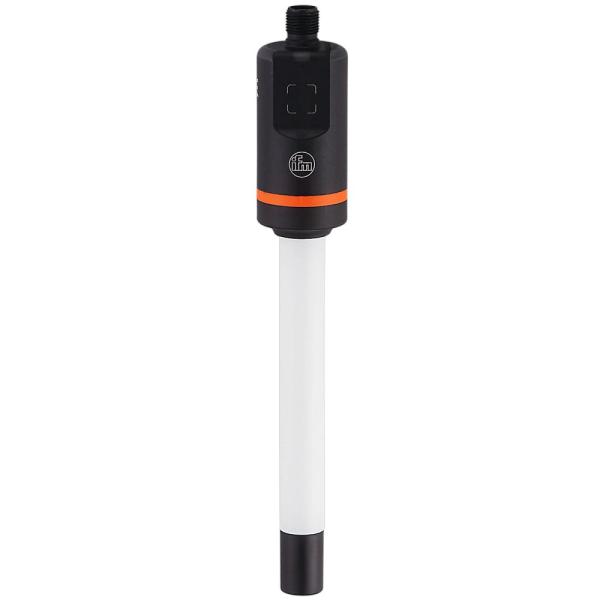

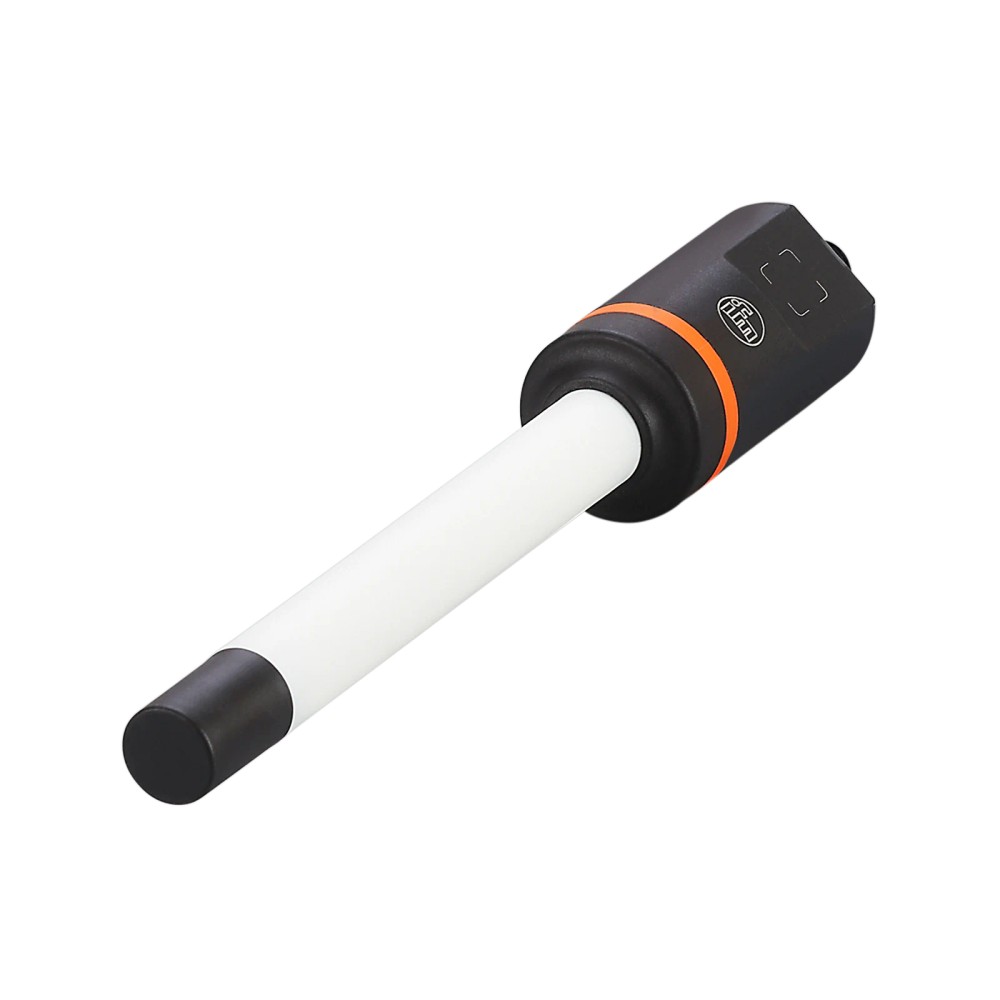

Sensor de Nível Capacitivo ifm LI5132

Pré-visualizar: LI5132 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 273mm PNP/NPN

LI5132 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 273mm PNP/NPN

Imagem meramente ilustrativa

R$ 1.729,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LI5132
EAN: 4021179320801
NCM do produto: 90261029

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "LI5132 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 273mm PNP/NPN"

Destaques do Produto

Aplicação

Detecção de nível limite em fluidos líquidos

Comprimento da sonda

273 mm

Tipo de saída

PNP/NPN, parametrizável

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, codificação A, 4 pinos

Limites de processo

Fluido: -25...85 °C; pressão: até 0,5 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível capacitivo ifm LI5132 para detecção de nível limite, sonda de 273 mm, saída PNP/NPN e IO-Link

O ifm LI5132 é um sensor capacitivo para detecção de nível limite em fluidos líquidos. Possui sonda de 273 mm, saída de comutação PNP/NPN e comunicação IO-Link. Opera com fluidos cuja constante dielétrica seja superior a 1,8, dentro da faixa de temperatura especificada. A pressão máxima indicada é 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor capacitivo de nível limite
Comprimento da sonda	273 mm
Diâmetro da sonda	16 mm
Saída	PNP/NPN; duas saídas digitais
Comunicação	IO-Link 1.1; modo SIO disponível
Tensão de operação	9,6...35 V DC; IO-Link: 18...30 V DC
Temperatura do fluido	-25...85 °C
Resistência à pressão	0,5 bar (0,05 MPa)
Conexão elétrica	M12, codificação A, 4 pinos
Proteção	IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em líquidos e fluidos à base de água, óleos e substâncias à base de óleo, desde que atendam aos limites e à constante dielétrica indicada.
Instalações em que a sonda de 273 mm e 16 mm de diâmetro seja compatível com o reservatório e a posição de montagem.
Aplicações que utilizem saída de comutação PNP/NPN ou comunicação IO-Link, respeitando a tensão de alimentação correspondente.

⚠ Considere outro se precisa de:

Aplicações com pressão de processo superior a 0,5 bar.
Fluidos fora da faixa de -25...85 °C.
Substâncias com constante dielétrica igual ou inferior a 1,8.
Aplicações que exijam medição contínua de nível: a função informada é detecção de nível limite.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção de nível limite em fluidos líquidos, incluindo água e fluidos à base de água, óleos e substâncias à base de óleo, respeitando constante dielétrica superior a 1,8, temperatura de -25...85 °C e pressão máxima de 0,5 bar.
Possibilidade de integração: ligação a controlador com entrada digital compatível com PNP/NPN em modo SIO; a compatibilidade depende da configuração da entrada e da parametrização do sensor.
Possibilidade de integração: comunicação com mestre IO-Link classe A, usando revisão 1.1 e alimentação de 18...30 V DC; validar os dados de processo exigidos pelo sistema.
Limitação de uso: a função declarada é detecção de nível limite; não selecionar para uma demanda de medição contínua sem confirmar outro produto adequado.
Limitação de instalação: confirmar espaço disponível para a sonda de 273 mm e o diâmetro de 16 mm, além da conexão mecânica requerida, que não está especificada na ficha apresentada.

COMO ESCOLHER

Antes de comprar o Sensor de nível capacitivo ifm LI5132 para detecção de nível limite, sonda de 273 mm, saída PNP/NPN e IO-Link, verifique estes pontos:

Escolha o LI5132 quando

A tarefa for detectar um nível limite em fluido líquido, a sonda de 273 mm atender à geometria do reservatório e as condições de fluido respeitarem temperatura de -25...85 °C, pressão de até 0,5 bar e constante dielétrica superior a 1,8.

Avalie outra configuração quando

A aplicação exigir medição contínua de nível, pressão acima de 0,5 bar, temperatura fora da faixa especificada ou detecção de substância com constante dielétrica de 1,8 ou menor. Confirme no datasheet do fabricante se outro modelo atende a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e código	LI5132	Código do produto.
GTIN	4021179320801	Identificador comercial informado no anúncio.
Tipo de produto	Sensor capacitivo de nível para detecção de nível limite	Função declarada do equipamento.
Substâncias	Fluidos líquidos	Categoria de meio indicada na ficha.
Princípio de medição	Capacitivo	Princípio de medida declarado.
Ajuste de fábrica	Fluidos à base de água	Configuração de fábrica informada; conferir a adequação para o fluido real.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo	Meios relacionados na ficha, sujeitos aos limites de aplicação do sensor.
Constante dielétrica da substância	> 1,8	Condição indicada para a substância detectada.

Faixa de medição e processo
Comprimento da sonda	273 mm	Dimensão da sonda indicada na ficha.
Diâmetro da sonda	16 mm	Dimensão da sonda indicada na ficha.
Zona ativa A	28 mm	Dimensão da zona ativa informada na ficha.
Temperatura do fluido	-25...85 °C	Faixa de temperatura declarada para o fluido.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente indicada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento declarada.
Resistência à pressão	0,5 bar (0,05 MPa)	Limite de pressão informado.
Resistência contra vácuo	-500 mbar	Valor de resistência a vácuo indicado na ficha.

Dados elétricos
Tensão de operação	9,6...35 V DC	Faixa geral de alimentação declarada.
Tensão para IO-Link	18...30 V DC	Faixa de alimentação indicada para operação IO-Link.
Consumo de corrente	< 15 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classe declarada para o equipamento.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito declarado.

Entradas, saídas e chaveamento
Função elétrica	PNP/NPN	Tipo de saída informado; configuração parametrizável.
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
OUT1	Saída de comutação / IO-Link	Função indicada para a primeira saída.
OUT2	Saída de comutação	Função indicada para a segunda saída.
Sinal de saída	Sinal de comutação; IO-Link	Sinais de saída informados.
Saída	Abertura/fechamento, parametrizável	Comportamento de chaveamento configurável.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Proteção contra curto-circuito da saída	Por impulso	Versão de proteção especificada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Modo SIO	Sim	Operação em modo SIO disponível.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade/tipo de transferência informado.
Classe de master port exigida	A	Classe de porta do mestre declarada.
DeviceID	1053	Identificador do dispositivo informado.
DeviceID default	1053	Identificador padrão informado.
Perfil	Common - I&D Identification and Diagnosis; Function Measurement data; standard resolution	Perfil IO-Link conforme a ficha.
Dados do processo binários	2	Quantidade indicada de dados binários de processo.
Dados do processo analógicos	5	Quantidade indicada de dados analógicos de processo.
Tempo mínimo do ciclo do processo	4,5 ms	Ciclo mínimo informado.

Tempos de resposta
Tempo de resposta	< 0,3 s	Tempo de resposta indicado na ficha.
Dinâmica de resposta T09	240 s	Parâmetro de dinâmica de resposta informado; consultar datasheet para interpretação no perfil de aplicação.
Retardo de prontidão	< 1 s	Tempo informado até o sensor estar pronto.

Precisão e medição de temperatura
Precisão da medição de temperatura	1,5 K	Precisão declarada para a medição de temperatura.
Resolução da medição de temperatura	0,1 K	Resolução declarada para a medição de temperatura.

Condições ambientais e proteção
Grau de proteção	IP68 e IP69K	Graus de proteção informados.
Condição IP68 detalhada	7 dias / 3 m de profundidade na água / 0,3 bar	Condição associada à informação IP68 na ficha; observar que não substitui o limite de pressão de processo.
Resistência a choques	DIN EN 60068-2-27; 12 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (10...2000 Hz)	Condição de ensaio declarada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados; DIN EN 61000-6-4 em reservatórios plásticos ou metálicos abertos	Normas e condições de aplicação EMC registradas na ficha.

Dados mecânicos e materiais
Material do corpo	PP reforçado com fibras	Material informado para o corpo.
Material em contato com o fluido	PP	Material especificado para as partes em contato com o fluido.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão elétrica declarado; não define conexão mecânica ao reservatório.
Peso	252,7 g	Peso indicado no dataset técnico.
Resistência à pressão	0,5 bar	Limite de pressão informado para o sensor.

Displays e elementos de operação
Display em operação	LED verde	Indicação visual durante a operação.
Status de chaveamento	LED amarelo	Indicação visual do estado de chaveamento.
Elemento de operação	Botão de programação indutivo	Elemento de programação informado na ficha.

Certificações e vida útil estimada
Certificação UL	Número de aprovação H013; número do arquivo E174191	Identificadores UL informados na ficha.
MTTF	433 anos	Valor de MTTF declarado; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, modo COM2 (38,4 kBaud); classe de master port exigida: A.

• Modo SIO disponível; OUT1 pode funcionar como saída de comutação ou IO-Link e OUT2 como saída de comutação.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 9,6...35 V DC; para IO-Link, 18...30 V DC. Saída PNP/NPN parametrizável; verificar a configuração elétrica do controlador e o diagrama oficial antes da ligação.

Processo Sonda de 273 mm de comprimento e 16 mm de diâmetro, em PP reforçado com fibras; material em contato com o fluido: PP. A ficha não informa padrão ou tipo de rosca/conexão mecânica ao reservatório; confirmar a montagem no desenho dimensional e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link com porta classe A, usando IO-Link dentro da faixa de alimentação indicada.	✓	A ficha especifica IO-Link 1.1, COM2, porta classe A e alimentação de 18...30 V DC em IO-Link.
Entrada digital compatível com a saída de comutação PNP/NPN, usando modo SIO.	✓	O modo SIO está indicado como disponível; conferir o tipo de entrada e a parametrização de saída antes da conexão.
Fluido líquido com constante dielétrica superior a 1,8, temperatura entre -25 e 85 °C e pressão de até 0,5 bar.	✓	Esses valores atendem aos limites de aplicação declarados na ficha.
Processo que exija pressão superior a 0,5 bar.	✗	A resistência à pressão informada é 0,5 bar.
Aplicação que precise de medição contínua do nível.	✗	A função informada para o LI5132 é detecção de nível limite, não medição contínua.
Montagem cuja conexão mecânica exija uma rosca ou padrão de conexão específico não confirmado na ficha.	✗	A ficha não identifica o padrão de conexão mecânica; verificar o desenho dimensional e o datasheet antes de selecionar.

INSTALAÇÃO

Como instalar o Sensor de nível capacitivo ifm LI5132 para detecção de nível limite, sonda de 273 mm, saída PNP/NPN e IO-Link

Confirme no datasheet e no desenho dimensional que o comprimento e o diâmetro da sonda cabem no reservatório e que a montagem mecânica é compatível.
Verifique se o fluido, a temperatura, a pressão e a constante dielétrica estão dentro dos limites declarados para o sensor.
Desenergize o circuito antes de conectar o sensor e confirme que a alimentação está dentro da faixa aplicável ao modo de operação escolhido.
Conecte o cabo com conector M12 de codificação A e 4 pinos ao circuito compatível; use o diagrama oficial para identificar os pinos, pois a ficha resumida não informa o pinout.
Configure a saída PNP/NPN e a função de chaveamento conforme a entrada do controlador; para IO-Link, utilize mestre classe A e alimentação dentro da faixa indicada.
Após a montagem e a ligação, energize o equipamento e confira as indicações dos LEDs e a comunicação ou o chaveamento esperado, sem exceder os limites de processo.

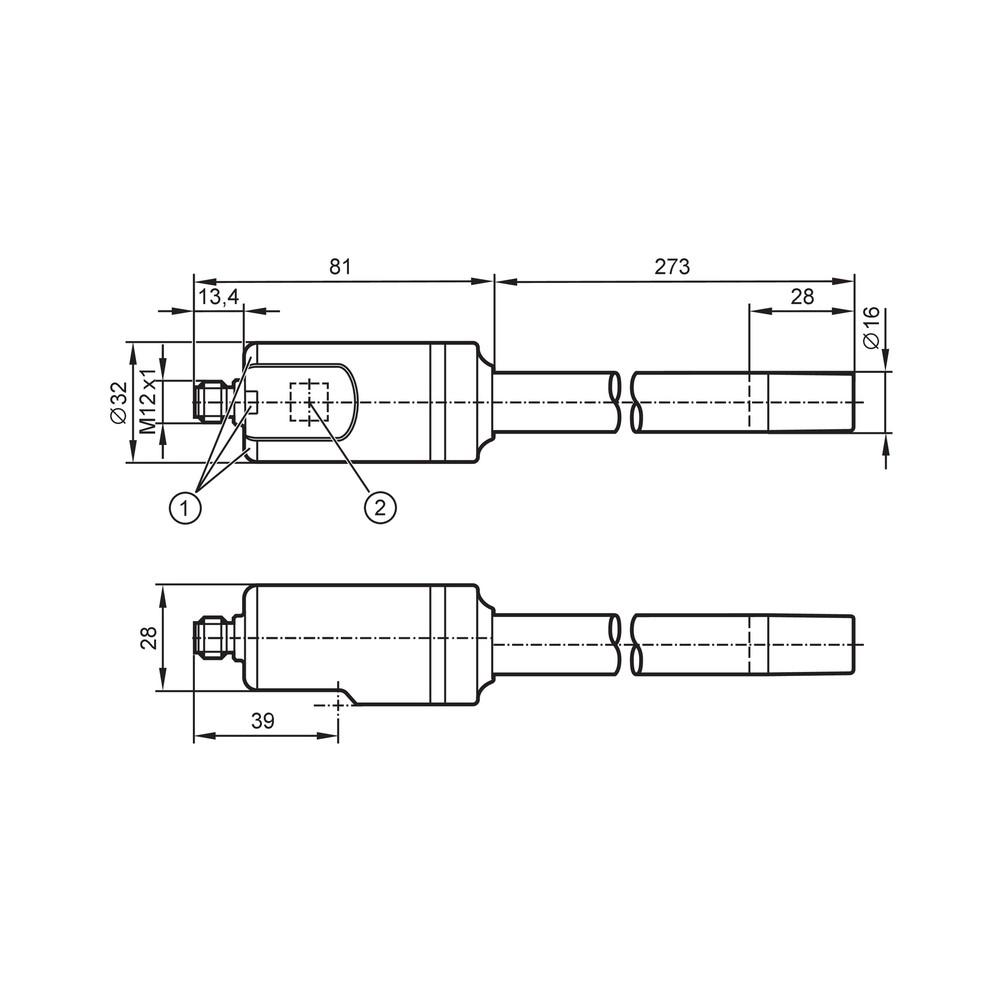

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a saída de chaveamento.	Possível incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada do controlador, ligação incorreta ou ausência de alimentação adequada.	Confira a tensão de alimentação, a parametrização da saída e a compatibilidade elétrica da entrada; valide a pinagem no datasheet oficial.
O nível limite não é reconhecido para determinado fluido.	A constante dielétrica do fluido pode não atender ao valor indicado, ou o ajuste de fábrica para fluidos à base de água pode não corresponder à aplicação.	Confirme a natureza do fluido e sua constante dielétrica em relação ao requisito superior a 1,8; consulte o datasheet para os ajustes disponíveis.
A comunicação IO-Link não é estabelecida.	Mestre incompatível com a classe de porta exigida, alimentação fora da faixa de IO-Link ou configuração incorreta da comunicação.	Verifique a classe A da porta, a alimentação de 18...30 V DC, a revisão IO-Link e o modo de operação configurado.
O sensor apresenta falha ou comportamento instável após a instalação.	Condições de processo acima dos limites declarados, conexão elétrica inadequada ou montagem não correspondente às dimensões da sonda.	Meça a temperatura e a pressão do processo, confira alimentação e ligação, e compare a montagem com o desenho dimensional oficial.

DOCUMENTAÇÃO TÉCNICA

Datasheet LI5132 em português (Datasheet) Desenho em escala LI5132 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LI5132 e para que tipo de fluido ele serve?

É um sensor capacitivo para detecção de nível limite em fluidos líquidos. A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo, com constante dielétrica superior a 1,8.

O LI5132 pode ser conectado a um mestre IO-Link?

Sim. Ele utiliza IO-Link 1.1, COM2 e exige porta de mestre classe A; a alimentação para IO-Link é de 18...30 V DC.

O produto acompanha cabo, conector ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos. O sensor tem conexão elétrica M12 de 4 pinos, mas isso não confirma que cabo ou conector separado acompanhe o produto.

Posso usar este sensor em uma aplicação com pressão acima de 0,5 bar?

Não, a resistência à pressão informada é 0,5 bar. Para pressões superiores, selecione uma solução cuja especificação de pressão seja adequada ao processo.

Este modelo serve para medir continuamente o nível do tanque?

A ficha identifica o LI5132 como sensor de detecção de nível limite. Ela não declara medição contínua de nível.

O sensor funciona com qualquer líquido?

Não é possível afirmar isso: a ficha indica fluidos líquidos com constante dielétrica superior a 1,8 e temperatura entre -25 e 85 °C. Confirme as propriedades do fluido e a compatibilidade dos materiais em contato antes da seleção.

O sensor está ligado, mas o CLP não reconhece o sinal. O que verifico antes de trocar?

Confira primeiro a alimentação, a configuração PNP/NPN e a compatibilidade da entrada do CLP. Verifique também a pinagem no datasheet e o estado indicado pelo LED de chaveamento.

O sensor não comunica com o mestre IO-Link; o que devo conferir?

Verifique se a porta do mestre é classe A e se a alimentação está entre 18 e 30 V DC. Confirme também a configuração IO-Link 1.1 e o uso do modo de operação correto.

Devo comprar o LI5132 ou um sensor de nível contínuo?

Escolha o LI5132 quando a necessidade for detecção de nível limite dentro das condições declaradas. Se o processo exigir leitura contínua, procure um produto cuja ficha especifique essa função.

Como confirmo se a sonda cabe no reservatório antes de instalar?

Compare as dimensões da sonda — 273 mm de comprimento e 16 mm de diâmetro — com o espaço disponível e consulte o desenho dimensional do fabricante. A ficha apresentada não especifica o padrão de conexão mecânica ao reservatório.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível em um ponto de detecção; a ficha atribui essa função ao LI5132. (Ref.: Aplicação — detecção de nível limite)

Princípio capacitivo

Princípio de medição informado para o sensor, aplicado à detecção de fluidos conforme a constante dielétrica indicada. (Ref.: Princípio de medida — capacitivo)

IO-Link

Interface de comunicação industrial especificada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Modo SIO

Modo de operação indicado para uso do sinal de comutação sem comunicação IO-Link. (Ref.: Modo SIO — sim)

PNP/NPN

Tipos de saída de comutação indicados para o sensor; a configuração deve ser compatível com a entrada do controlador. (Ref.: Função elétrica — PNP/NPN)

Ligações relacionadas com "LI5132 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 273mm PNP/NPN"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LI5132 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 273mm PNP/NPN"

Para avaliar, preencha:

Ligações relacionadas com
