Sensor de Nível Capacitivo ifm LI5131

Pré-visualizar: LI5131 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 132mm PNP/NPN

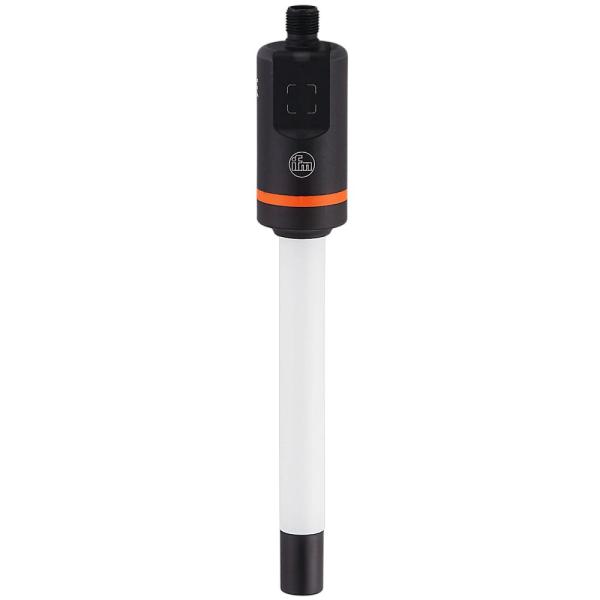

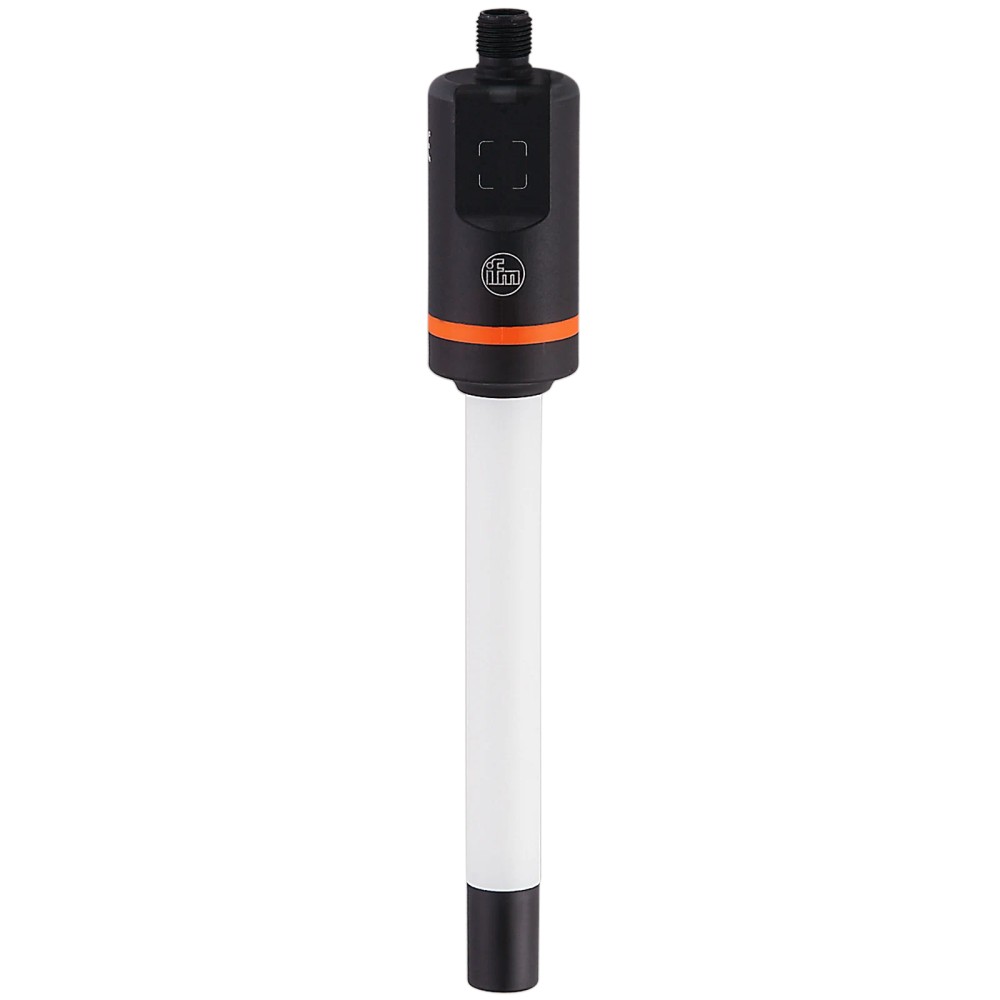

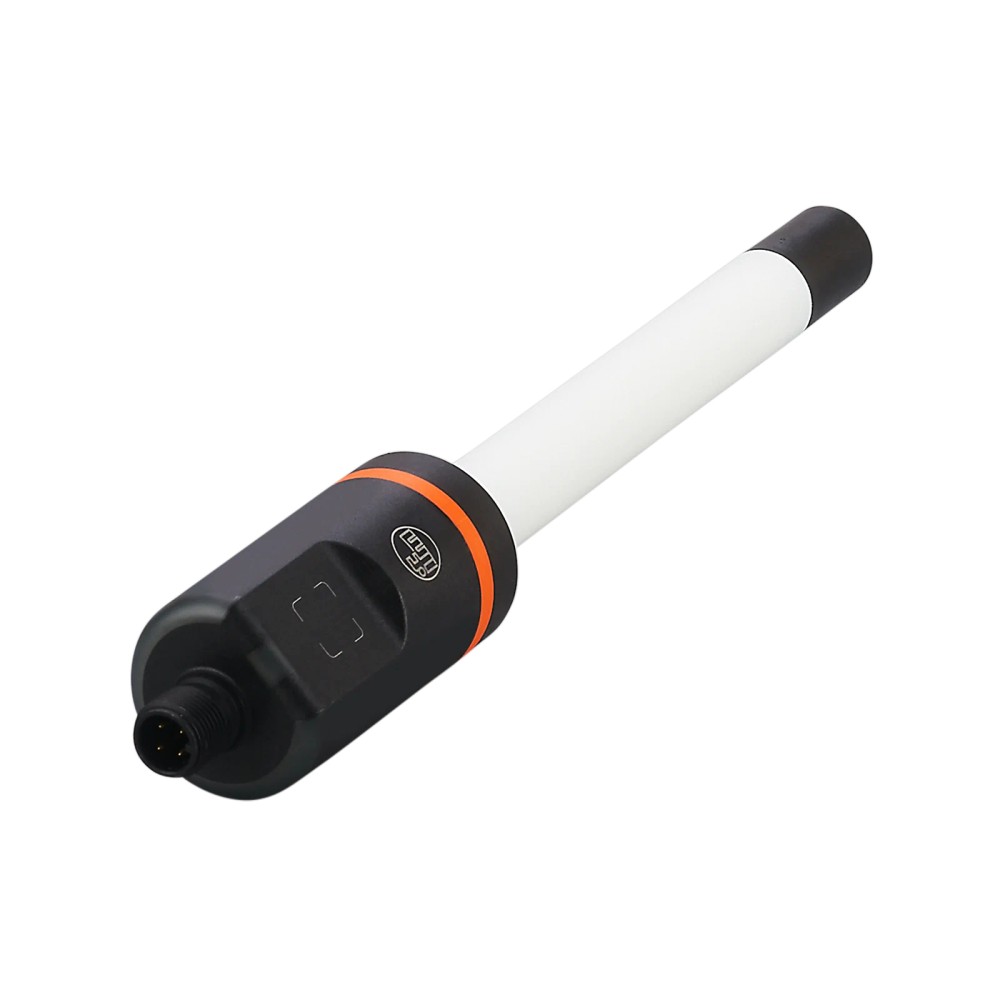

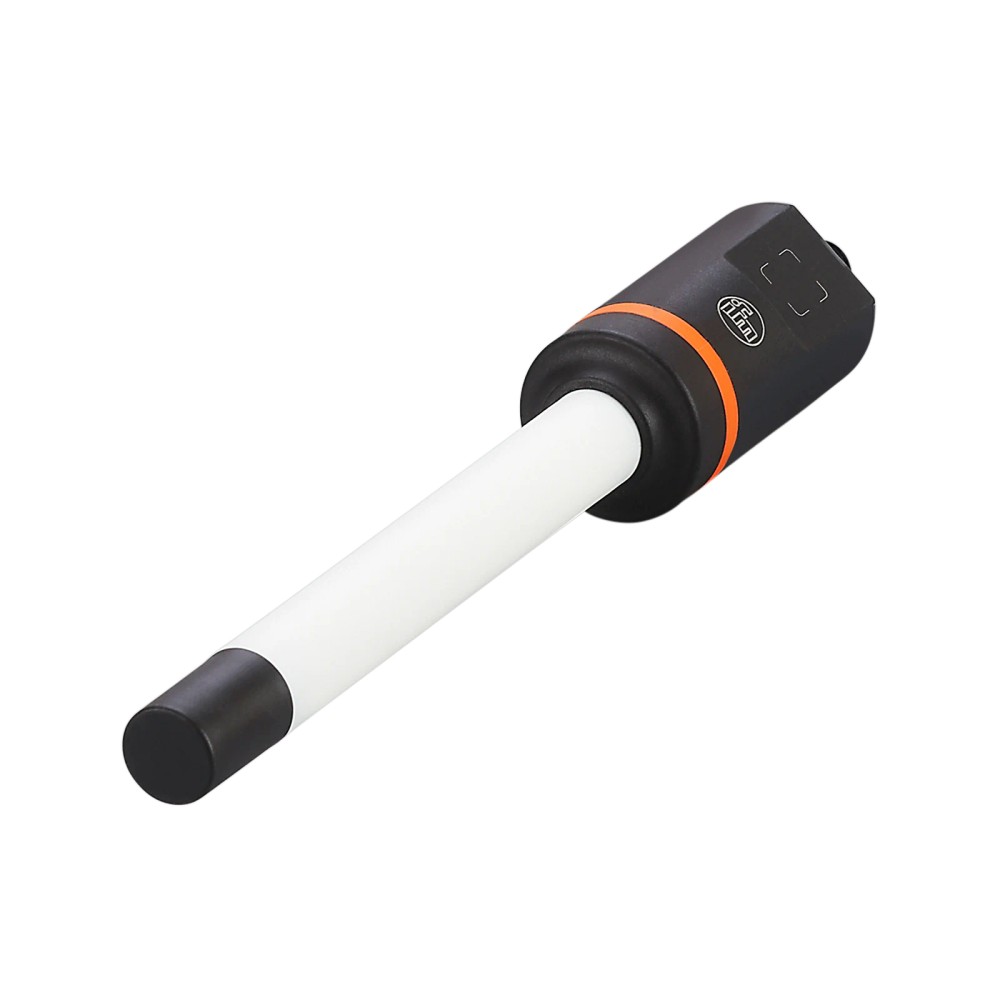

LI5131 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 132mm PNP/NPN

Imagem meramente ilustrativa

R$ 1.637,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LI5131
EAN: 4021179320818
NCM do produto: 90261029

Destaques do Produto SKU LI5131...mais

Fechar menu

Saiba mais sobre: "LI5131 IFM - Sensor de Nível Capacitivo ifm Detecção de Nível Limite IO-Link 132mm PNP/NPN"

Destaques do Produto

SKU

LI5131

Detecção

Nível limite por princípio capacitivo

Saída elétrica

PNP/NPN parametrizável

Interface

IO-Link 1.1; modo SIO

Sonda

132 mm de comprimento; 16 mm de diâmetro

Condições do processo

Fluido de -25 a 85 °C; pressão até 0,5 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LI5131 ifm – Sensor de nível capacitivo para detecção de nível limite, IO-Link, PNP/NPN, sonda de 132 mm

O ifm LI5131 é um sensor capacitivo para detecção de nível limite em fluidos líquidos. Possui saída de comutação PNP/NPN parametrizável e interface IO-Link. A sonda mede 132 mm, e a faixa de temperatura do fluido é de -25 a 85 °C. A resistência à pressão especificada é de 0,5 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Detecção de nível limite
Princípio de medição	Capacitivo
Saída	PNP/NPN; abertura ou fechamento parametrizável
Comunicação	IO-Link 1.1; modo SIO disponível
Comprimento da sonda	132 mm
Temperatura do fluido	-25 a 85 °C
Resistência à pressão	0,5 bar / 0,05 MPa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP68; IP69K
Material em contato com o fluido	PP

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em fluidos líquidos compatíveis com o princípio capacitivo e com constante dielétrica superior a 1,8.
Aplicações com fluidos à base de água, água, óleos ou substâncias à base de óleo, considerando compatibilidade do fluido com PP e os limites de temperatura e pressão especificados.
Instalações que utilizem sinal de comutação PNP/NPN ou comunicação IO-Link, com conexão M12 de 4 contatos.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão de processo superior a 0,5 bar ou temperatura do fluido fora da faixa de -25 a 85 °C.
Aplicações com substâncias cuja constante dielétrica seja igual ou inferior a 1,8, pois o valor especificado para detecção é > 1,8.
Aplicações que requeiram medição contínua de nível: o LI5131 é especificado para detecção de nível limite.

APLICAÇÕES E USO

Uso declarado: detecção de nível limite em fluidos de limpeza, refrigeração, lubrificação e óleos hidráulicos, respeitando a compatibilidade do fluido com PP e os limites do sensor.
Pode ser considerado para líquidos à base de água ou óleo listados na ficha, desde que a constante dielétrica seja superior a 1,8 e o processo permaneça entre -25 e 85 °C e até 0,5 bar.
A possibilidade de integração a sistemas IO-Link depende de master compatível com IO-Link 1.1 e porta classe A; em modo SIO, a saída pode ser usada como sinal de comutação PNP/NPN.
A ficha especifica detecção de nível limite, não medição contínua do nível. A conexão mecânica ao processo não está detalhada nos dados fornecidos e deve ser validada pelo desenho dimensional e datasheet.

COMO ESCOLHER

Antes de comprar o LI5131 ifm – Sensor de nível capacitivo para detecção de nível limite, IO-Link, PNP/NPN, sonda de 132 mm, verifique estes pontos:

Escolha o LI5131 quando

A aplicação exigir detecção capacitiva de nível limite, sonda de 132 mm, fluido dentro da faixa de -25 a 85 °C e pressão de até 0,5 bar. Confirme também a compatibilidade do fluido com PP e constante dielétrica superior a 1,8.

Avalie outro produto quando

O processo exigir medição contínua, pressão acima de 0,5 bar, temperatura fora da faixa declarada ou detecção de substâncias com constante dielétrica não superior a 1,8. A ficha disponível não permite indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Identificação do fabricante informada no anúncio.
Modelo / SKU	LI5131	Código do produto.
GTIN	4021179320818	Identificador comercial informado no anúncio.
Tipo de produto	Sensor de nível para detecção de nível limite	Função de detecção declarada.
Princípio de medição	Capacitivo	Princípio de medida informado na ficha.
Substância de aplicação	Fluidos líquidos	Categoria de substâncias indicada nos dados do produto.
Aplicação informada	Fluidos de limpeza, refrigeração, lubrificação e óleos hidráulicos	Usos descritos nos dados do catálogo; verificar compatibilidade do fluido com PP e os limites de operação.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo	Lista de fluidos informada; compatibilidade específica deve ser avaliada para o processo.
Ajuste de fábrica	Fluidos à base de água	Configuração de fábrica informada.
Constante dielétrica da substância	> 1,8	Condição declarada para a substância detectada.

Dados elétricos
Tensão de operação	9,6 a 35 V DC; IO-Link: 18 a 30 V DC	Faixa de alimentação declarada; a faixa IO-Link é específica para operação com essa interface.
Consumo de corrente	< 15 mA	Valor declarado para o sensor.
Classe de proteção elétrica	III	Classe de proteção informada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada; versão por impulso.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo declarado; observar também os requisitos da carga e do circuito.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo e configuração da conexão elétrica informados.
Número de saídas digitais	2	Quantidade declarada de saídas digitais.
Função elétrica	PNP/NPN	Tipo de saída declarado; configuração da saída é parametrizável.
Saída	Abertura/fechamento, parametrizável	Função de chaveamento indicada nos dados do produto.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão declarada da interface.
Modo SIO	Sim	Permite operação indicada em modo SIO.
Padrão SDCI	IEC 61131-9	Padrão de comunicação declarado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Classe de master port exigida	A	Classe exigida indicada para a porta do master IO-Link.
DeviceID	1053	Identificador do dispositivo informado na ficha.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo mínimo declarado para o ciclo do processo.

Faixa de medição e processo
Comprimento da sonda L	132 mm	Comprimento declarado da sonda.
Diâmetro da sonda	16 mm	Dimensão declarada da sonda.
Zona ativa A	28 mm	Dimensão da zona ativa indicada nos dados.
Temperatura do fluido	-25 a 85 °C	Faixa declarada para o fluido.
Alcance de medição de temperatura	-25 a 85 °C	Faixa indicada para a medição de temperatura.
Resistência à pressão	0,5 bar / 0,05 MPa	Limite de pressão declarado.
Resistência contra vácuo	-500 mbar	Valor de resistência a vácuo informado.

Precisão e desvios
Precisão da medição de temperatura	1,5 K	Precisão declarada para a medição de temperatura.
Resolução da medição de temperatura	0,1 K	Resolução declarada para a medição de temperatura.

Tempos de reação
Tempo de resposta	< 0,3 s	Tempo de resposta indicado nos dados do catálogo.
Dinâmica de resposta T09	240 s	Valor T09 informado na ficha; consultar o datasheet para interpretação e condições de ensaio.
Retardo de prontidão	< 1 s	Tempo declarado até a prontidão de operação.

Condições ambientais
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento informada.
Grau de proteção	IP68; IP69K	Graus de proteção declarados; observar condições de instalação e ensaio do fabricante.
Resistência a choques	DIN EN 60068-2-27 (12 g / 11 ms)	Ensaio de choque e referência normativa informados.
Resistência a vibrações	DIN EN 60068-2-6 (5 g / 10 a 2000 Hz)	Ensaio de vibração e referência normativa informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 61000-6-4	Normas EMC listadas nos dados do produto.
MTTF	433 anos	Valor MTTF informado no catálogo; não representa garantia nem vida útil assegurada.
Número de aprovação UL	H013	Identificador de aprovação informado.
Número do arquivo UL	E174191	Identificador de arquivo UL informado.

Dados mecânicos e materiais
Material em contato com o fluido	PP	Material da superfície em contato com o processo.
Materiais	PP reforçado com fibras	Material informado nos dados do produto.
Peso	203,55 g	Peso informado no catálogo; a variante lista aproximadamente 0,20 kg.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Displays e elementos de operação
Display em operação	LED verde	Indicação visual de operação informada.
Display de status de chaveamento	LED amarelo	Indicação visual do estado de chaveamento.
Elemento operacional	Botão de programação indutivo	Elemento de operação indicado na ficha.
Característica dos contatos	Contatos banhados a ouro	Característica declarada para os contatos da conexão elétrica.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, tipo de transferência COM2 (38,4 kBaud), tempo mínimo de ciclo do processo de 4,5 ms.

• Modo SIO disponível para operação por sinal de comutação, sem comunicação IO-Link.

• DeviceID: 1053.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 9,6 a 35 V DC; em operação IO-Link, 18 a 30 V DC. Saída PNP/NPN parametrizável, abertura/fechamento; corrente constante máxima da saída de comutação DC de 100 mA. Verificar a atribuição dos pinos no datasheet antes da ligação.

Processo A ficha informa sonda de 132 mm de comprimento e 16 mm de diâmetro, material em contato com o fluido PP e resistência à pressão de 0,5 bar / 0,05 MPa. Não há informação disponível sobre rosca ou outro tipo de conexão mecânica ao processo; confirmar o desenho dimensional e a montagem requerida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada IO-Link com master compatível com IO-Link 1.1 e classe de master port A	✓	O sensor possui interface IO-Link 1.1 e a classe de master port exigida indicada é A; operação IO-Link requer alimentação de 18 a 30 V DC.
Entrada digital para sinal de comutação em modo SIO	✓	O modo SIO está indicado como disponível e a saída é PNP/NPN parametrizável. Confirmar alimentação e configuração elétrica conforme o datasheet.
Processo com fluido a -25 a 85 °C e pressão de até 0,5 bar	✓	Esses valores estão dentro dos limites declarados para temperatura do fluido e resistência à pressão; a compatibilidade química do fluido com PP deve ser verificada para a aplicação.
Medição contínua ou analógica do nível	✗	O produto está especificado para detecção de nível limite e sinal de comutação; não há indicação de saída analógica ou medição contínua.
Fluido com constante dielétrica igual ou inferior a 1,8	✗	A constante dielétrica especificada para a substância é superior a 1,8.
Ligação a conexão mecânica de processo sem validação dimensional	✗	A ficha fornecida não especifica rosca nem tipo de conexão mecânica ao processo. Consultar o desenho dimensional antes de definir a compatibilidade mecânica.

INSTALAÇÃO

Como instalar o LI5131 ifm – Sensor de nível capacitivo para detecção de nível limite, IO-Link, PNP/NPN, sonda de 132 mm

Confirme que o fluido é compatível com PP, tem constante dielétrica superior a 1,8 e opera dentro dos limites de temperatura e pressão especificados.
Verifique no desenho dimensional o comprimento, o diâmetro e a zona ativa da sonda, e valide a montagem mecânica no tanque ou processo; a ficha fornecida não identifica rosca de processo.
Desenergize o circuito antes de instalar ou conectar o sensor e confirme que a alimentação está dentro da faixa aplicável ao modo de operação.
Conecte o cabo compatível com M12 codificação A e 4 contatos; consulte o datasheet para a atribuição dos pinos, não inferida aqui.
Configure PNP/NPN e a função de abertura/fechamento conforme a entrada do controlador; para IO-Link, use master compatível com revisão 1.1 e porta classe A.
Após energizar, verifique o LED verde de operação, o LED amarelo de chaveamento e a leitura do estado no controlador ou master.

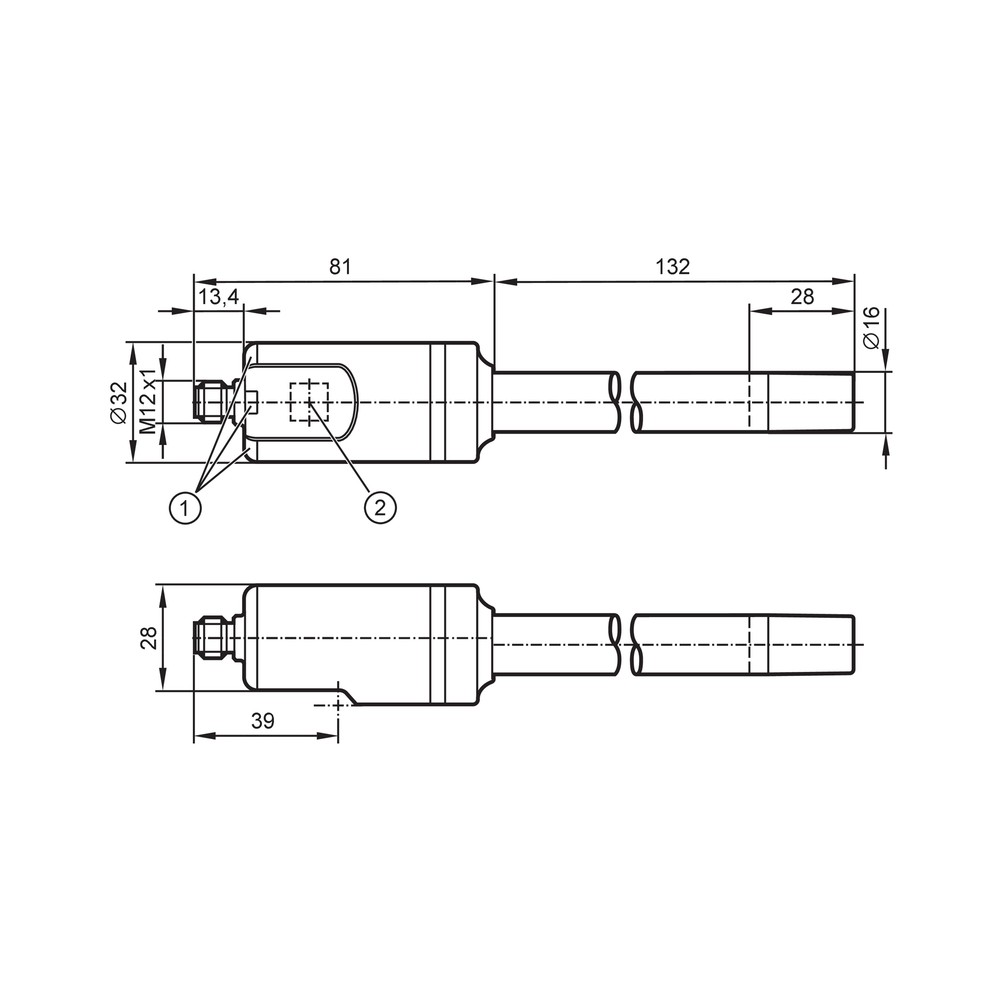

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O estado de chaveamento não muda quando o nível alcança a sonda.	O fluido pode não atender à constante dielétrica especificada, ou o ajuste pode não corresponder à substância/processo.	Confirme a constante dielétrica do fluido, o ajuste de fábrica para fluidos à base de água e os parâmetros disponíveis no datasheet; observe o LED amarelo durante a condição de teste.
O sensor não inicia ou não comunica com o master IO-Link.	Alimentação fora da faixa aplicável ao IO-Link, porta do master incompatível com a classe exigida ou ligação incorreta.	Meça a alimentação e confirme 18 a 30 V DC para IO-Link; confira a porta classe A, revisão IO-Link 1.1 e a atribuição de pinos no datasheet.
A entrada do controlador não reconhece a saída de comutação.	Configuração PNP/NPN ou lógica de abertura/fechamento incompatível com a entrada ou com o estado configurado.	Verifique a configuração parametrizada do sensor e o tipo da entrada do controlador; confirme a ligação pelo esquema do fabricante.
O sensor apresenta falha ou comportamento instável no processo.	Condição de processo fora dos limites declarados, como temperatura ou pressão, ou incompatibilidade do fluido com o material em contato.	Compare temperatura e pressão reais com -25 a 85 °C e 0,5 bar; confira a compatibilidade química do fluido com PP e inspecione a instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet LI5131 em português (Datasheet) Desenho em escala do LI5131 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LI5131 e para que tipo de instalação serve?

É um sensor capacitivo da ifm para detecção de nível limite em fluidos líquidos. A ficha cita fluidos de limpeza, refrigeração, lubrificação e óleos hidráulicos, sujeitos à compatibilidade com PP e aos limites de operação.

O LI5131 funciona com IO-Link e saída digital?

Sim. Oferece IO-Link 1.1 e modo SIO, além de saída de comutação PNP/NPN parametrizável; para IO-Link, a alimentação indicada é de 18 a 30 V DC.

O produto acompanha cabo, master IO-Link ou conexão de processo?

A ficha informa uma peça por embalagem, mas não lista cabo ou master como acessórios inclusos. O tipo de conexão mecânica ao processo também não está especificado nos dados fornecidos.

Posso usar o LI5131 para medir continuamente o nível do tanque?

Não é essa a função especificada: o LI5131 é para detecção de nível limite e fornece sinal de comutação. Para medição contínua, selecione um produto cuja ficha declare essa função.

Ele pode operar com pressão acima de 0,5 bar?

A resistência à pressão declarada é 0,5 bar / 0,05 MPa. Não use esse valor como indicação de adequação a pressões maiores; confirme os requisitos do processo e do fabricante.

O sensor não comuta com o fluido presente: o que devo verificar antes de trocar?

Verifique se a constante dielétrica do fluido é superior a 1,8, se o ajuste corresponde ao processo e se o LED de chaveamento muda de estado. Confira também a temperatura e as ligações elétricas.

O master não detecta o sensor IO-Link: qual é a primeira checagem?

Confirme alimentação de 18 a 30 V DC, master compatível com IO-Link 1.1 e porta classe A. Depois, confira o cabeamento e a pinagem usando o datasheet do LI5131.

Devo comprar um kit ou o sensor avulso?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Se a instalação exigir cabo M12 ou master IO-Link, confirme e adquira esses itens separadamente conforme a infraestrutura existente.

Como escolher entre o LI5131 e um sensor de nível de outra tecnologia?

Escolha o LI5131 se a aplicação exigir detecção capacitiva de nível limite e cumprir os limites de fluido, temperatura, pressão e constante dielétrica. Se precisar de medição contínua, a ficha não indica o LI5131 para essa função.

Como faço a ligação e a configuração do sensor?

Use conexão M12 codificação A, 4 contatos, e siga a pinagem do datasheet; configure PNP/NPN e abertura/fechamento de acordo com o controlador. Desenergize o circuito durante a ligação e valide a operação pelos LEDs e pela entrada do sistema.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Sinalização de uma condição de nível definida, em vez de fornecer uma medição contínua do nível. (Ref.: tipo de sensor — detecção de nível limite)

Princípio capacitivo

Método de detecção indicado para o LI5131, condicionado à característica dielétrica da substância. (Ref.: princípio de medida — capacitivo; constante dielétrica > 1,8)

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Modo SIO

Modo de operação por sinal de comutação indicado para o sensor, sem comunicação IO-Link. (Ref.: modo SIO — sim)

PNP/NPN

Configurações de saída de comutação que devem corresponder ao tipo de entrada do controlador. (Ref.: função elétrica — PNP/NPN; parametrizável)
