Monitor Óptico de Partículas ifm LDP100

Pré-visualizar: LDP100 IFM - Monitor Óptico Partículas Monitor Contaminação 420bar, IP67, CAN

LDP100 IFM - Monitor Óptico Partículas Monitor Contaminação 420bar, IP67, CAN

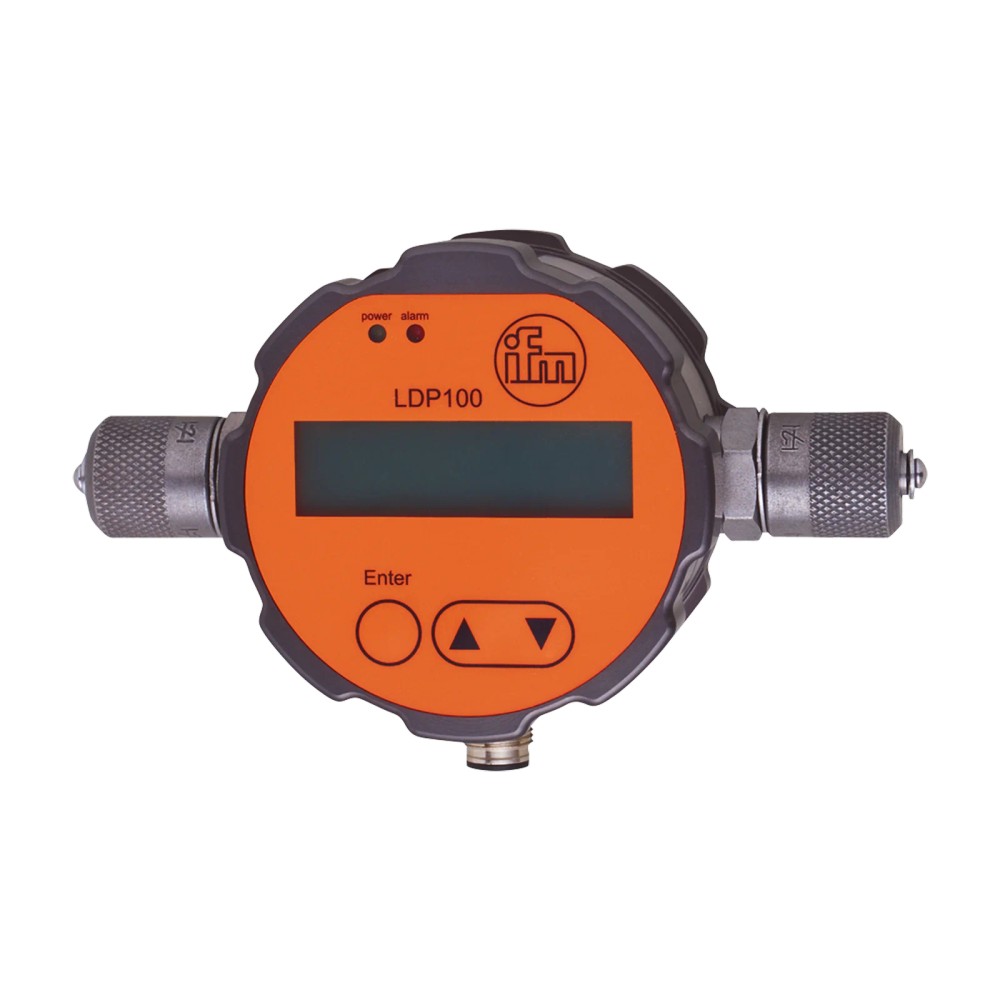

Imagem meramente ilustrativa

R$ 25.278,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDP100
EAN: 4021179276757
NCM do produto: 90278999

Destaques do Produto Fluido Óleos...mais

Fechar menu

Saiba mais sobre: "LDP100 IFM - Monitor Óptico Partículas Monitor Contaminação 420bar, IP67, CAN"

Destaques do Produto

Fluido

Óleos minerais, óleos éster ou bio-óleos

Pressão dinâmica máxima

420 bar

Conexão de processo

M16 x 2 externa Minimess

Comunicação

CANopen ou SAE J1939, via interface CAN

Sinal analógico

4–20 mA

Temperatura do fluido

−10 a 80 °C

Por que comprar IFM na Melhor Indústria?

Sobre o IFM LDP100 Monitor Óptico de Partículas de Óleo, 0–420 bar, IP67, CAN

O IFM LDP100 é um monitor óptico de partículas para acompanhar a contaminação de óleos. Foi especificado para óleos minerais, óleos éster e bio-óleos, exibindo o grau de pureza conforme ISO 4406:21, SAE AS4059F e NAS 1638. Opera com pressão dinâmica de até 420 bar, conexão de processo M16 x 2 Minimess e comunicação CANopen ou SAE J1939. Também dispõe de saída analógica de 4–20 mA e memória para 3.000 registros.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Óptico
Substâncias compatíveis	Óleos minerais, óleos éster e bio-óleos
Pressão de operação	Dinâmica: 0–420 bar; estática: 0–600 bar
Conexão de processo	M16 x 2, rosca externa Minimess
Temperatura do fluido	−10 a 80 °C
Protocolos	CANopen; SAE J1939
Saída analógica	1 saída, 4–20 mA
Grau de proteção	IP67
Alimentação	9–33 V DC
Memória	3.000 registros

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento óptico da contaminação em óleos minerais, óleos éster e bio-óleos, dentro das faixas especificadas de pressão e temperatura.
Instalações que utilizem conexão de processo M16 x 2 externa Minimess e alimentação de 9–33 V DC.
Sistemas que possam receber comunicação CANopen ou SAE J1939, ou sinal analógico de 4–20 mA.

⚠ Considere outro se precisa de:

Não selecionar para fluidos diferentes dos óleos minerais, óleos éster e bio-óleos listados na ficha sem confirmação do fabricante.
Não operar com temperatura do fluido fora de −10 a 80 °C ou pressão dinâmica acima de 420 bar.
Não presumir compatibilidade mecânica com conexões de processo diferentes de M16 x 2 externa Minimess.

APLICAÇÕES E USO

Monitoramento da contaminação de óleos minerais, ésteres e bio-óleos em sistemas que possuam conexão M16 x 2 externa Minimess; a compatibilidade com esses grupos de fluidos é informada na ficha.
Integração com sistema de controle por CANopen ou SAE J1939, ou aquisição por sinal analógico de 4–20 mA; a arquitetura e configuração do controlador devem ser verificadas pelo integrador.
Uso em condições com fluido entre −10 e 80 °C e pressão dinâmica até 420 bar; a ficha informa também limite estático de até 600 bar.
A aplicação em outros fluidos ou em condições fora das faixas declaradas não está comprovada pelos dados disponíveis e requer confirmação do fabricante.

COMO ESCOLHER

Antes de comprar o IFM LDP100 Monitor Óptico de Partículas de Óleo, 0–420 bar, IP67, CAN, verifique estes pontos:

Escolha o LDP100 quando

A aplicação exigir monitoramento óptico de partículas nos óleos indicados, com pressão dinâmica de até 420 bar, temperatura do fluido entre −10 e 80 °C e conexão M16 x 2 externa Minimess.

Verifique a interface antes da compra

Confirme se o controlador ou sistema de aquisição aceita CANopen, SAE J1939 ou o sinal analógico de 4–20 mA. A interface elétrica não substitui a verificação da conexão mecânica M16 x 2.

Busque confirmação para condições fora da ficha

Para fluidos não listados, condições fora das faixas especificadas ou conexão de processo diferente, consulte a documentação ou o fabricante antes de definir o equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Monitor óptico de partículas de óleo	Categoria funcional informada para o LDP100.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	LDP100	Identificadores do produto no anúncio.
Part number no catálogo	LDP100-01	Identificação apresentada nos dados do catálogo.
GTIN	4021179276757	Código global de identificação informado.
Princípio de medida	Óptico	Método de medição indicado na ficha.
Substâncias compatíveis	Óleos minerais (ex. HLP), óleos éster (ex. HEES) e bio-óleos (ex. HETG)	Fluidos explicitamente listados na ficha.
Apresentação do grau de pureza	ISO 4406:21, SAE AS4059F e NAS 1638	Padrões de referência informados na descrição do catálogo.
Alcance de medição	0...28	Valor apresentado na ficha; a unidade ou interpretação detalhada deve ser consultada no datasheet.
Precisão	± 1	Valor informado na ficha, sem unidade adicional especificada.

Pressão e temperatura de processo
Pressão de operação dinâmica	0...420 bar	Limite dinâmico especificado.
Pressão de operação estática	0...600 bar	Limite estático informado nos atributos detalhados.
Pressão de operação	42 MPa	Equivalência indicada na ficha para a pressão de operação.
Temperatura do fluido	−10...80 °C	Faixa limite especificada para o fluido.

Dados elétricos
Tensão de operação	9...33 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 300 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.

Saídas e sinais
Quantidade de saídas analógicas	1	Número de saídas indicado.
Corrente da saída analógica	4...20 mA	Faixa de sinal informada.
Carga máxima da saída analógica	(Ub − 4 V) / 20 mA; Ub = 24 V: 1000 Ω	Condição de carga especificada para a saída analógica.
Quantidade de saídas digitais	1	Número de saídas indicado.
Corrente máxima constante da saída de comutação DC	500 mA	Limite de corrente especificado para a saída de comutação.

Interfaces e memória
Interface de comunicação	CAN	Interface de comunicação indicada na ficha.
Protocolos	CANopen; SAE J1939	Protocolos informados para comunicação.
Tamanho da memória	3.000 registros	Capacidade de armazenamento indicada.
Ajuste de parâmetros	Botões, PC ou E/S digitais	Meios de ajuste listados na ficha.

Conexões
Conexão de processo	M16 x 2, rosca externa Minimess	Interface mecânica de processo especificada.
Conexão elétrica	1 x M12; codificação A; 8 contatos	Tipo de conector e número de contatos informados; a ficha fornecida não detalha o pinout.

Condições ambientais e proteção
Temperatura ambiente	−10...60 °C	Faixa especificada para o ambiente de operação.
Temperatura de armazenamento	−20...60 °C	Faixa especificada para armazenamento.
Grau de proteção	IP67	Grau de proteção declarado na ficha.
MTTF	97 anos	Valor informado como MTTF; não equivale a uma vida útil garantida.

Materiais em contato com o fluido
Invólucro	1.4028 (aço inoxidável / 420)	Material de contato com o fluido informado.
Visor	Safira cromado	Material indicado para o visor.
Vedação	NBR	Material da vedação informado.

Displays e operação
Elementos de indicação	1 LED verde Power, 1 LED vermelho Alarm e display LCD	Elementos de operação e indicação informados na ficha.

Dados mecânicos e logísticos
Peso	816,6 g	Peso informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• CANopen

• SAE J1939

• Interface de comunicação CAN

• Saída analógica de 4–20 mA

Conexões

Elétrica 1 conector M12, codificação A, 8 contatos. Alimentação de 9–33 V DC. A ficha não informa o pinout; consulte o datasheet antes de conectar.

Processo M16 x 2, rosca externa Minimess. Compatibilidade mecânica condicionada à presença da conexão correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão M16 x 2 externa Minimess, fluido listado e condições dentro das faixas especificadas	✓	A conexão, os fluidos e os limites de pressão e temperatura correspondem aos dados informados para o LDP100.
Controlador com comunicação CANopen ou SAE J1939	✓	Esses protocolos são indicados na ficha; verifique a configuração e a integração do sistema controlador.
Sistema que recebe exclusivamente sinal analógico de 4–20 mA	✓	O equipamento possui uma saída analógica de 4–20 mA; confirme a ligação elétrica no datasheet.
Ponto de instalação com pressão dinâmica acima de 420 bar	✗	A pressão dinâmica máxima especificada é 420 bar.
Aplicação com temperatura do fluido abaixo de −10 °C ou acima de 80 °C	✗	A faixa especificada para o fluido é de −10 a 80 °C.
Aplicação com fluido não listado entre óleos minerais, óleos éster e bio-óleos	✗	A ficha não declara compatibilidade com outros tipos de fluido; confirme com o fabricante antes de aplicar.

INSTALAÇÃO

Como instalar o IFM LDP100 Monitor Óptico de Partículas de Óleo, 0–420 bar, IP67, CAN

Confirme que o fluido está entre os tipos listados e que pressão e temperaturas de processo e ambiente permanecem dentro dos limites especificados.
Verifique que o ponto de instalação disponha de conexão M16 x 2 externa Minimess compatível.
Consulte o desenho dimensional e o datasheet para confirmar espaço de montagem e requisitos mecânicos antes de instalar.
Despressurize e torne segura a linha conforme os procedimentos da instalação antes de abrir ou conectar qualquer ponto de processo.
Conecte o equipamento ao circuito elétrico pelo conector M12 codificação A de 8 contatos; siga o esquema oficial, pois o pinout não consta nos dados fornecidos.
Alimente dentro da faixa de 9–33 V DC e valide a comunicação CAN ou o sinal de saída escolhido conforme a documentação do fabricante.

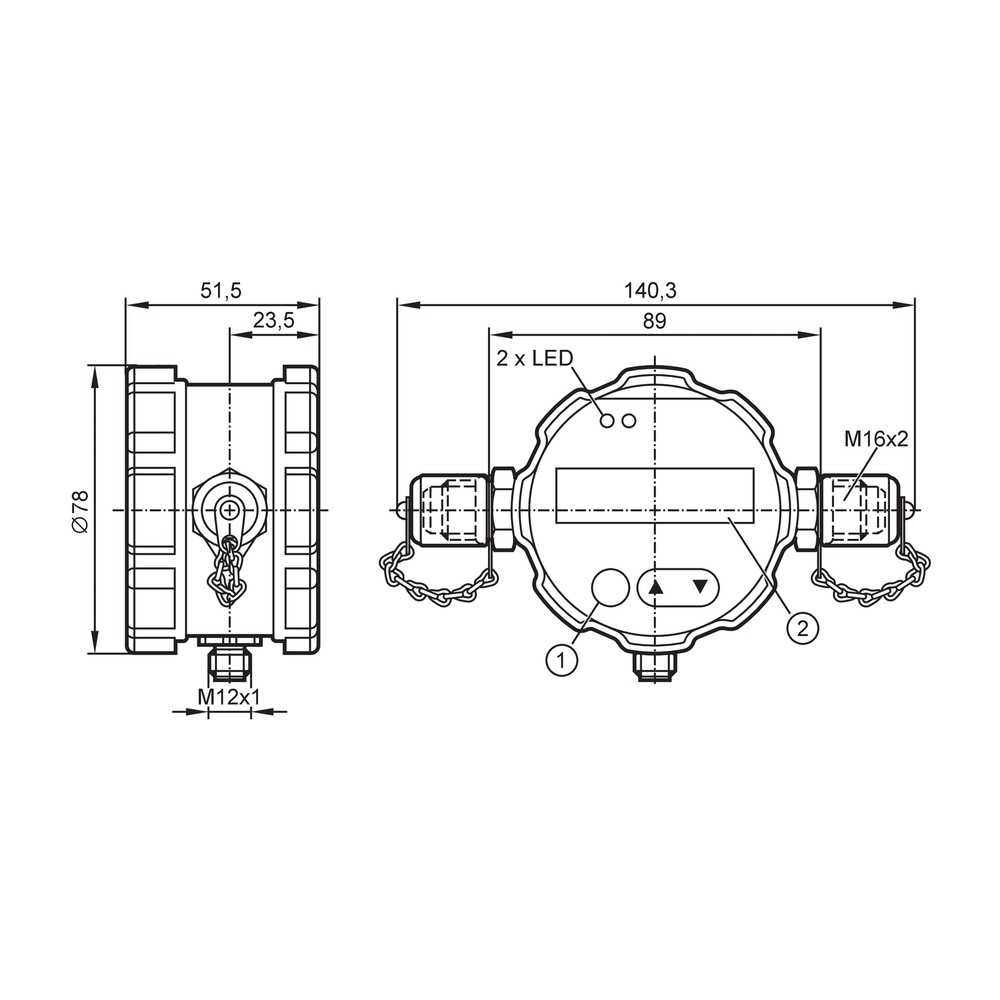

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação com o controlador.	Protocolo selecionado ou configuração CAN não corresponde à integração do sistema, ou a conexão elétrica está incorreta.	Confira no datasheet a ligação e os requisitos de comunicação; verifique se o controlador utiliza CANopen ou SAE J1939 e confirme a configuração da rede.
O sistema de aquisição não apresenta o sinal analógico esperado.	Ligação ou configuração da entrada analógica incompatível com a saída de 4–20 mA.	Confirme a alimentação, a ligação conforme o esquema oficial e se a entrada do sistema está configurada para corrente de 4–20 mA.
O equipamento não inicia ou apresenta indicação anormal.	Alimentação fora da faixa especificada ou ligação elétrica incorreta.	Meça a tensão de alimentação no conector e confira se está entre 9 e 33 V DC; verifique o esquema de ligação do fabricante.
Há vazamento ou a montagem não se acopla ao ponto de processo.	Conexão de processo incompatível, montagem inadequada ou condição da vedação.	Confirme a conexão M16 x 2 externa Minimess e inspecione a montagem e a vedação; consulte o fabricante para os procedimentos aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Datasheet LDP100 em português (Datasheet) Desenho dimensional LDP100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDP100 e o que ele monitora?

É um monitor óptico de partículas de óleo que acompanha a contaminação em óleos minerais, óleos éster e bio-óleos. A ficha informa apresentação do grau de pureza segundo ISO 4406:21, SAE AS4059F e NAS 1638.

Com quais protocolos e conexão elétrica ele trabalha?

A comunicação indicada é CANopen e SAE J1939, pela interface CAN. A conexão elétrica é um M12 codificação A com 8 contatos; consulte o datasheet para o pinout.

O produto acompanha cabos ou outros acessórios?

Os dados fornecidos não listam acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de planejar a instalação.

Posso usar o LDP100 com água ou outro fluido que não esteja listado?

A ficha declara compatibilidade com óleos minerais, óleos éster e bio-óleos, mas não confirma outros fluidos. Para água ou outro meio, consulte o fabricante antes de selecionar o equipamento.

Ele serve para uma linha com pressão dinâmica acima de 420 bar?

Não, a pressão dinâmica especificada é de até 420 bar. O limite estático informado é diferente e não deve ser usado como limite de operação dinâmica.

O que verificar se não aparece leitura no controlador?

Antes de substituir o monitor, confirme alimentação entre 9 e 33 V DC, ligação conforme o esquema do fabricante e configuração do controlador para CANopen, SAE J1939 ou sinal analógico de 4–20 mA, conforme a interface usada.

O LED de alarme acendeu; isso significa que o sensor está defeituoso?

Não necessariamente: a ficha identifica um LED vermelho Alarm, mas os dados fornecidos não detalham seus critérios de acionamento. Consulte o datasheet e verifique a condição de processo e os parâmetros configurados antes de substituir o equipamento.

É melhor comprar o monitor ou apenas uma peça avulsa?

O item identificado é o monitor LDP100, e a ficha não informa a venda de kit nem de peças avulsas. Se a necessidade for substituir um componente específico, confirme o código correspondente com o fabricante.

Quando escolher o LDP100 em vez de outra solução de monitoramento?

Escolha-o quando forem necessários monitoramento óptico dos óleos listados, conexão M16 x 2 externa Minimess e integração compatível com CANopen, SAE J1939 ou 4–20 mA. Para outras conexões, fluidos ou faixas de processo, confirme uma opção adequada com o fabricante.

Que cuidados devo tomar antes de instalar?

Confirme conexão, fluido, pressão, temperaturas e alimentação nos limites da ficha, e consulte o datasheet para o esquema de ligação e o pinout. Torne a linha segura e despressurizada conforme os procedimentos da instalação antes de conectar o ponto de processo.

GLOSSÁRIO TÉCNICO

Monitoramento óptico de partículas

Princípio de medição indicado para acompanhar partículas e contaminação em óleo. (Ref.: princípio de medida: óptico.)

Grau de pureza do óleo

Classificação da contaminação apresentada segundo padrões de referência indicados para o equipamento. (Ref.: ISO 4406:21, SAE AS4059F e NAS 1638.)

CANopen

Protocolo de comunicação indicado para integração do monitor em sistemas de controle. (Ref.: protocolos: CANopen; SAE J1939.)

SAE J1939

Protocolo de comunicação indicado na ficha para a interface CAN. (Ref.: interface de comunicação: CAN.)

Minimess

Tipo de conexão de processo especificado para a montagem mecânica do monitor. (Ref.: M16 x 2, rosca externa Minimess.)
