Sensor de Condutividade Indutivo ifm LDL210 IO-Link

Pré-visualizar: LDL210 IFM - Sensor Condutividade Indutivo Medição fluidos IO-Link, M12, IP68/69K, 16bar

LDL210 IFM - Sensor Condutividade Indutivo Medição fluidos IO-Link, M12, IP68/69K, 16bar

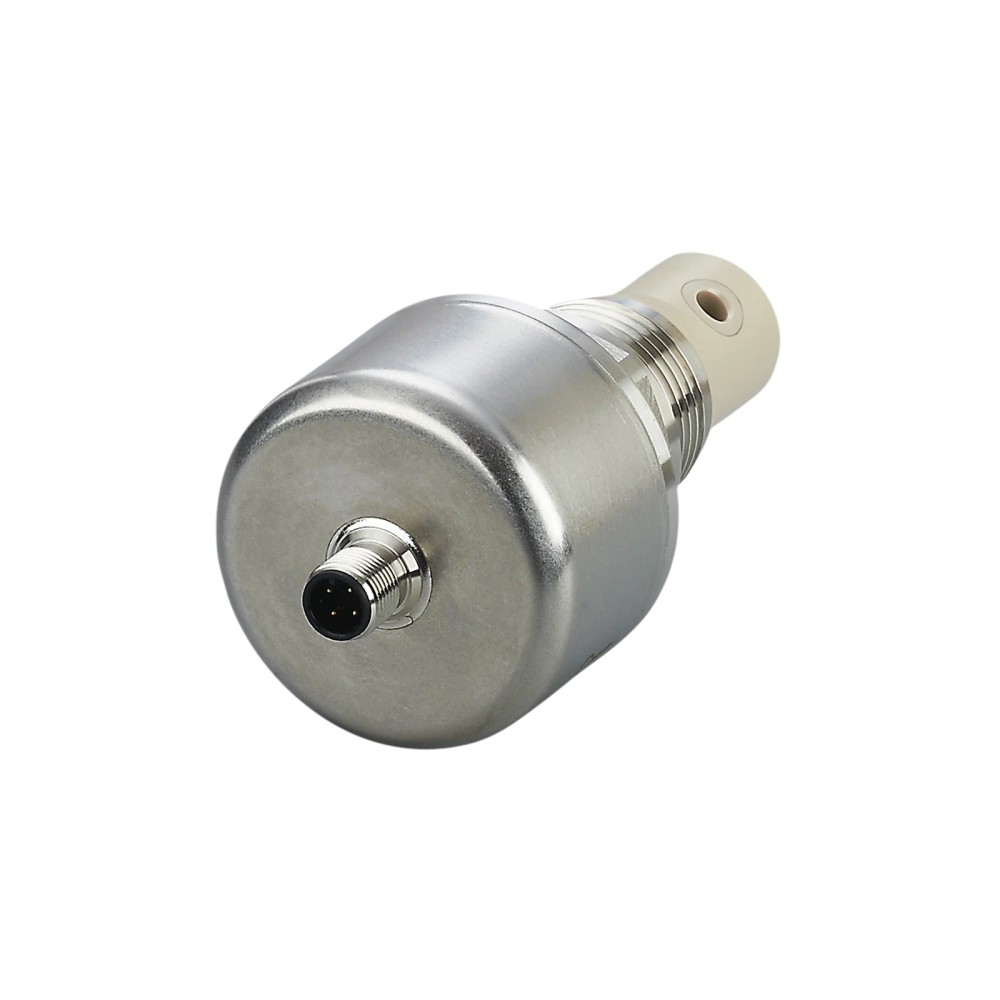

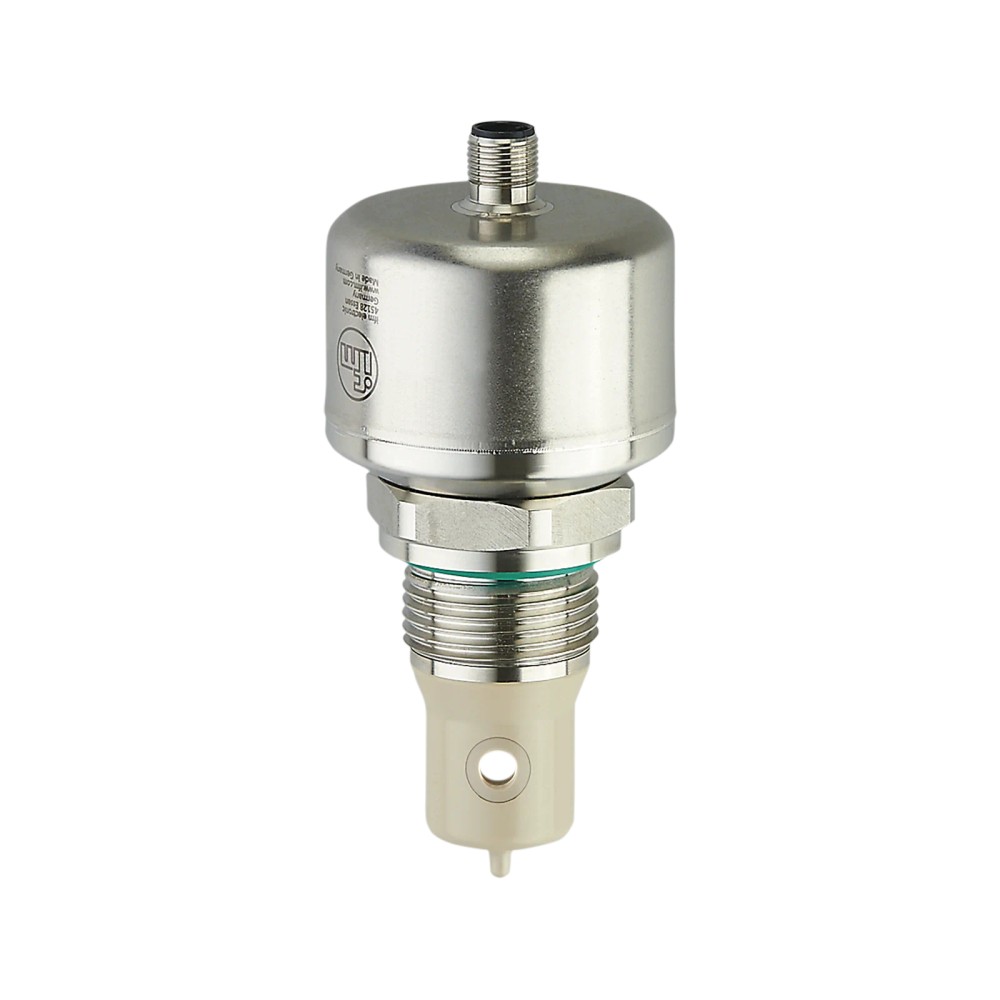

Imagem meramente ilustrativa

R$ 14.224,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL210
EAN: 4021179322928
NCM do produto: 90278999

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "LDL210 IFM - Sensor Condutividade Indutivo Medição fluidos IO-Link, M12, IP68/69K, 16bar"

Destaques do Produto

Tecnologia de medição

Condutividade indutiva

Faixa de condutividade

100 a 1.000.000 μS/cm

Saída analógica

4 a 20 mA, configurável para condutividade ou temperatura

Comunicação

IO-Link, revisão 1.1; classe de master port A

Conexão ao processo

G 1, rosca externa com cone de vedação

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

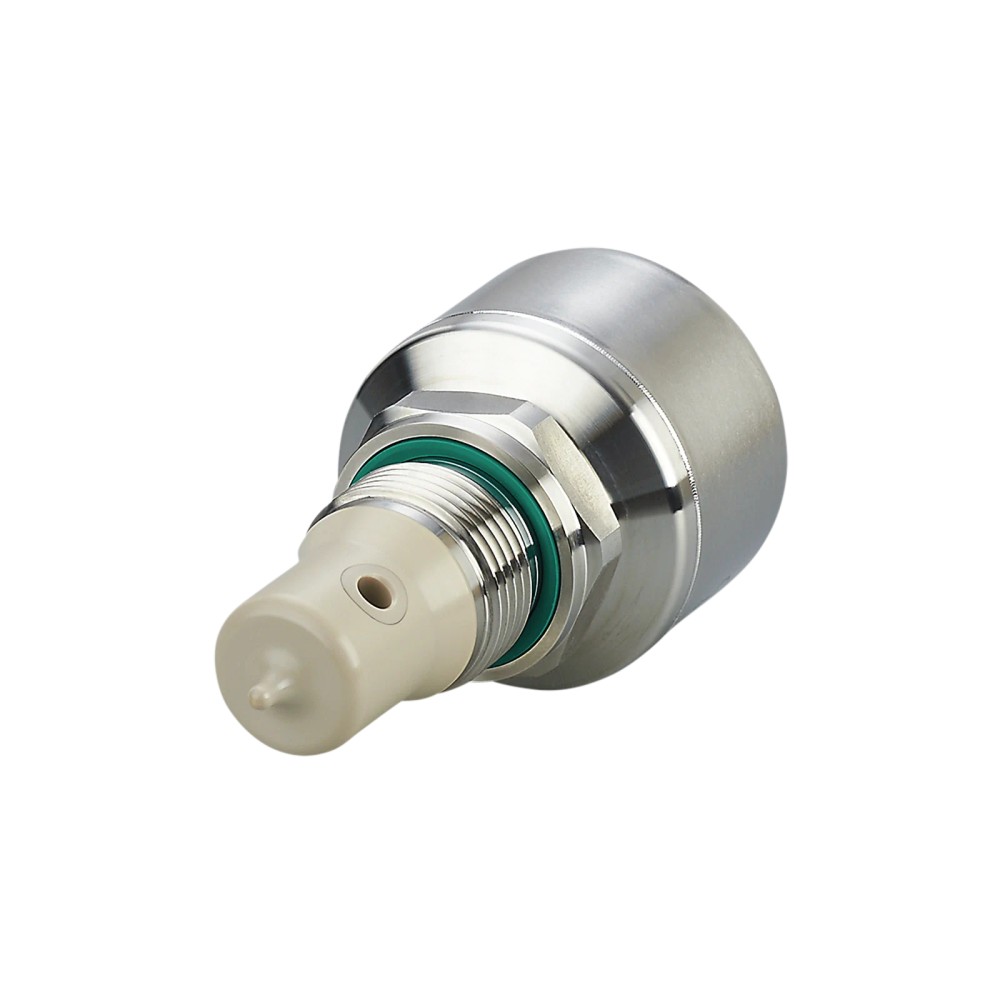

Sobre o Sensor de Condutividade Indutivo ifm LDL210 com IO-Link e saída analógica

O ifm LDL210 é um sensor indutivo para medição da condutividade de fluidos líquidos condutivos e também da temperatura. Possui comunicação IO-Link na saída OUT1 e uma saída analógica OUT2 configurável para condutividade ou temperatura. Mede condutividade de 100 a 1.000.000 μS/cm e temperatura de -25 a 150 °C. Sua conexão de processo é G 1 com rosca externa e cone de vedação; a resistência à pressão informada é de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Indutivo
Grandeza medida	Condutividade e temperatura; saída analógica selecionável
Faixa de condutividade	100 a 1.000.000 μS/cm
Faixa de temperatura medida	-25 a 150 °C
Saídas	OUT1: IO-Link; OUT2: analógica, 4 a 20 mA
Tensão de operação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Conexão de processo	G 1, rosca externa com cone de vedação
Pressão máxima informada	16 bar
Proteção do invólucro	IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição indutiva de condutividade em fluidos líquidos condutivos dentro da faixa de 100 a 1.000.000 μS/cm.
Aplicações com água, leite ou líquidos CIP, conforme informação de fluidos do fabricante.
Instalações que necessitem de comunicação IO-Link e/ou de uma saída analógica de 4 a 20 mA configurada para condutividade ou temperatura.
Processos cuja conexão mecânica seja compatível com G 1, rosca externa com cone de vedação, e que respeitem os limites de pressão e temperatura do sensor.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de condutividade abaixo de 100 μS/cm ou acima de 1.000.000 μS/cm.
Aplicações com fluidos não condutivos: o fabricante especifica o sensor para fluidos líquidos condutivos.
Processos que ultrapassem 16 bar ou a faixa de temperatura do fluido informada: -25 a 100 °C, com exposição abaixo de 1 hora até 150 °C.
Instalações cuja conexão de processo não corresponda a G 1 com rosca externa e cone de vedação, sem adaptação mecânica validada.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: medição de condutividade em fluidos líquidos condutivos; a ficha cita água, leite e líquidos CIP. Verifique a faixa de condutividade requerida e os limites de temperatura e pressão antes de integrar o sensor.
Possibilidade de integração: uso de IO-Link para comunicar os dados do sensor com um master compatível com revisão 1.1 e classe de porta A; a compatibilidade do sistema de controle deve ser confirmada na instalação.
Possibilidade de integração: utilização da saída de 4 a 20 mA para enviar condutividade ou temperatura a uma entrada analógica compatível, respeitando a carga máxima especificada. A ficha não define a configuração de escala para cada processo.
Limitação de processo: para temperatura do fluido acima de 100 °C, a ficha permite até 150 °C por menos de 1 hora; não extrapole essa condição. A pressão informada é limitada a 16 bar, com MAWP de 12 bar nas aplicações segundo CRN.

COMO ESCOLHER

Antes de comprar o Sensor de Condutividade Indutivo ifm LDL210 com IO-Link e saída analógica, verifique estes pontos:

Escolha o LDL210 quando

A aplicação exigir medição indutiva de condutividade em líquido condutivo dentro de 100 a 1.000.000 μS/cm e for útil disponibilizar IO-Link ou uma saída analógica de 4 a 20 mA selecionável entre condutividade e temperatura.

Verifique os limites do processo

Confirme pressão, temperatura do fluido, faixa de medição e encaixe mecânico antes da compra. A ficha informa 16 bar de resistência à pressão, temperatura do fluido de -25 a 100 °C e até 150 °C por menos de 1 hora, além de conexão G 1 com cone de vedação.

Considere outra solução quando

A medição requerida estiver fora da faixa declarada, o fluido não for condutivo ou a instalação exigir conexão de processo diferente. A ficha não identifica um modelo alternativo; a seleção deve ser validada com o fabricante para a aplicação específica.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação e princípio de medição
Tipo de produto	Sensor de condutividade indutivo	Identificação do produto.
Princípio de medida	Indutivo	Tecnologia de medição declarada pelo fabricante.
Substâncias	Fluidos líquidos condutivos	Tipo de meio indicado para a aplicação.
Informação sobre fluidos	Água, leite e líquidos CIP	Exemplos de fluidos indicados na ficha; não substituem a validação de compatibilidade com o processo.
Função selecionável	Condutividade ou temperatura	Grandeza disponibilizada pela saída analógica conforme seleção.

Faixas de medição
Alcance de medição de condutividade	100 a 1.000.000 μS/cm	Faixa especificada pelo fabricante.
Resolução de condutividade	1 μS/cm de 0 a 10.000 μS/cm; 10 μS/cm de 10.000 a 100.000 μS/cm; 100 μS/cm de 100.000 a 1.000.000 μS/cm	Resolução indicada por segmento de faixa.
Alcance de medição de temperatura	-25 a 150 °C	Faixa de medição indicada para temperatura; consultar separadamente os limites de temperatura do fluido.
Resolução de medição de temperatura	0,1 K	Incremento de resolução indicado para a temperatura.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	Menor que 100 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso especificado para a alimentação elétrica.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados	Normas e condição de aplicação informadas pelo fabricante.

Conexões elétricas e cabeamento
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados, conforme EN 61067-2-101	Conector elétrico especificado.
Codificação de cores dos fios	DIN EN 60947-5-2: BK = preto; BN = marrom; BU = azul; WH = branco	Referência de identificação de condutores indicada na ficha; confirmar a pinagem no datasheet.

Saídas e sinais
Saída OUT1	IO-Link	Canal digital identificado na ficha.
Saída OUT2	Saída analógica	Canal analógico identificado na ficha.
Sinal de saída	IO-Link e sinal analógico	Tipos de sinal declarados para o dispositivo.
Corrente da saída analógica	4 a 20 mA	Faixa de corrente de saída especificada.
Quantidade de saídas analógicas	1	Quantidade indicada pelo fabricante.
Dados do processo analógicos	1	Quantidade de dados analógicos de processo indicada.
Carga máxima	500 Ω	Limite de carga informado para a saída.
Saída analógica de escala ajustável	Sim	Escala ajustável; a saída pode ser selecionada para condutividade ou temperatura.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface digital de comunicação declarada.
Revisão IO-Link	1.1	Revisão especificada.
Padrão SDCI	IEC 61131-9	Norma de comunicação indicada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 3.1 Measuring Sensor; Common - I&D Identification and Diagnosis	Perfis declarados na ficha.
Modo SIO	Não	A ficha informa que o modo SIO não está disponível.
Classe de master port exigida	A	Classe requerida para a porta do master IO-Link.
DeviceID suportado	Modo de operação padrão: 922	Identificador informado para o modo de operação padrão.
Tempo mínimo do ciclo do processo	6,4 ms	Tempo mínimo especificado para o ciclo do processo.

Precisão, repetibilidade e desvios
Precisão de medição de condutividade	2% MW ± 25 μS/cm	Especificação de precisão; MW corresponde ao valor medido.
Repetibilidade de medição de condutividade	1% MW ± 25 μS/cm	Repetibilidade declarada em relação ao valor medido.
Estabilidade ao longo do tempo	0,5% MW ± 25 μS/cm	Estabilidade especificada em relação ao valor medido.
Desvio	0,1%/K MW	Valor de desvio informado na ficha.
Precisão de medição de temperatura	20 a 50 °C: menor que ±0,2 K; -25 a 150 °C: menor que ±1,5 K	Precisão indicada para os intervalos de temperatura correspondentes.
Repetibilidade de medição de temperatura	0,2 K	Valor de repetibilidade especificado para temperatura.

Tempos de reação e prontidão
Retardo de prontidão	2 s	Tempo informado até a prontidão do dispositivo.
Tempo de resposta de condutividade	Menor que 2 s (T09; amortecimento = 0)	Condição de resposta especificada pelo fabricante.
Tempo de resposta de temperatura	Menor que 25 s (T09)	Condição de resposta especificada pelo fabricante.

Condições ambientais e limites do processo
Temperatura ambiente	-40 a 60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura do fluido	-25 a 100 °C; abaixo de 1 hora: até 150 °C	Limite do fluido indicado; a condição de até 150 °C é limitada a menos de 1 hora.
Temperatura de armazenamento	-40 a 85 °C	Faixa declarada para armazenamento.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado para o sensor.
MAWP em aplicações segundo CRN	12 bar (1,2 MPa)	Pressão máxima de trabalho informada especificamente para aplicações segundo CRN.
Resistência contra vácuo	-1.000 mbar (-0,1 MPa)	Valor de resistência ao vácuo declarado.
Grau de proteção	IP68 e IP69K; IP68 por 7 dias, a 3 m de profundidade na água e 0,3 bar	Condição específica de IP68 transcrita da ficha do fabricante.

Resistência mecânica
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Método e condição de ensaio especificados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2.000 Hz)	Método e faixa de frequência declarados.

Dados mecânicos, materiais e montagem
Conexão de processo	G 1, rosca externa com cone de vedação; 27 mm	Geometria da conexão indicada pelo fabricante; validar o acoplamento mecânico do processo.
Materiais de construção	1.4404 (aço inoxidável/316L), PEEK, PEI e FKM	Materiais listados para o produto.
Material em contato com o fluido	PEEK	Material de contato com o fluido indicado na ficha.
Característica da superfície Ra/Rz	Ra ≤ 0,8 μm	Característica de superfície declarada.
Característica especial	Contatos banhados a ouro	Característica dos contatos indicada pelo fabricante.
Peso	736,5 g	Peso informado no conjunto de dados do produto.

Certificações e identificação
Certificado UL	Número de arquivo E364788	Identificação do arquivo UL informada na ficha.
SKU e part number	LDL210	Identificação do modelo.
GTIN	4021179322928	Identificador comercial informado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; COM2, 38,4 kBaud.

• Perfil IO-Link: Smart Sensor - SSP 3.1 Measuring Sensor; Common - I&D Identification and Diagnosis.

• Modo de operação padrão: DeviceID 922; master port exigida: classe A.

• A ficha informa modo SIO: não.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados, conforme EN 61067-2-101. Alimentação de 18 a 30 V DC; saída OUT1 IO-Link e OUT2 analógica de 4 a 20 mA. Carga máxima da saída: 500 Ω. Verifique a pinagem no datasheet antes de ligar; a ficha informa cores dos fios conforme DIN EN 60947-5-2: BK preto, BN marrom, BU azul e WH branco.

Processo Conexão de processo G 1, rosca externa com cone de vedação; a ficha indica dimensão de 27 mm. A compatibilidade mecânica depende de a conexão correspondente no processo aceitar essa geometria de vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou sistema com IO-Link, revisão 1.1, master port classe A	✓	A ficha especifica IO-Link 1.1 e classe A para a master port.
Entrada analógica que aceite sinal de corrente de 4 a 20 mA e carga de até 500 Ω	✓	A OUT2 é analógica, com corrente de 4 a 20 mA e carga máxima de 500 Ω; deve ser configurada para a grandeza pretendida.
Processo com conexão G 1, rosca externa e cone de vedação correspondente	✓	Essa é a conexão de processo declarada para o sensor.
Processo com pressão acima de 16 bar	✗	A resistência à pressão especificada é 16 bar; a ficha não declara operação acima desse limite.
Medição de fluido líquido condutivo dentro de 100 a 1.000.000 μS/cm	✓	A aplicação corresponde ao tipo de fluido indicado e à faixa de medição declarada.
Medição de condutividade fora de 100 a 1.000.000 μS/cm	✗	O valor requerido fica fora do alcance de medição especificado.
Instalação com conector elétrico diferente de M12 codificação A, sem interface de adaptação validada	✗	O sensor possui conector M12 codificação A; a compatibilidade elétrica de adaptadores não está especificada na ficha.

INSTALAÇÃO

Como instalar o Sensor de Condutividade Indutivo ifm LDL210 com IO-Link e saída analógica

Confirme que a aplicação envolve líquido condutivo e que as faixas de medição, temperatura e pressão atendem ao processo.
Verifique se o ponto de montagem aceita conexão G 1, rosca externa com cone de vedação, e se o conjunto de vedação é compatível com o processo.
Instale mecanicamente o sensor conforme o desenho dimensional e as instruções do fabricante, sem exceder os limites de processo especificados.
Conecte o M12 codificação A a uma alimentação DC dentro da faixa indicada e confira a pinagem no datasheet antes de energizar.
Para IO-Link, utilize master compatível com revisão 1.1 e classe de porta A; confirme a configuração do dispositivo e o DeviceID indicado na ficha.
Para a saída analógica, selecione a grandeza pretendida e conecte a uma entrada de 4 a 20 mA, respeitando a carga máxima; após a instalação, verifique a leitura frente às condições reais do processo.

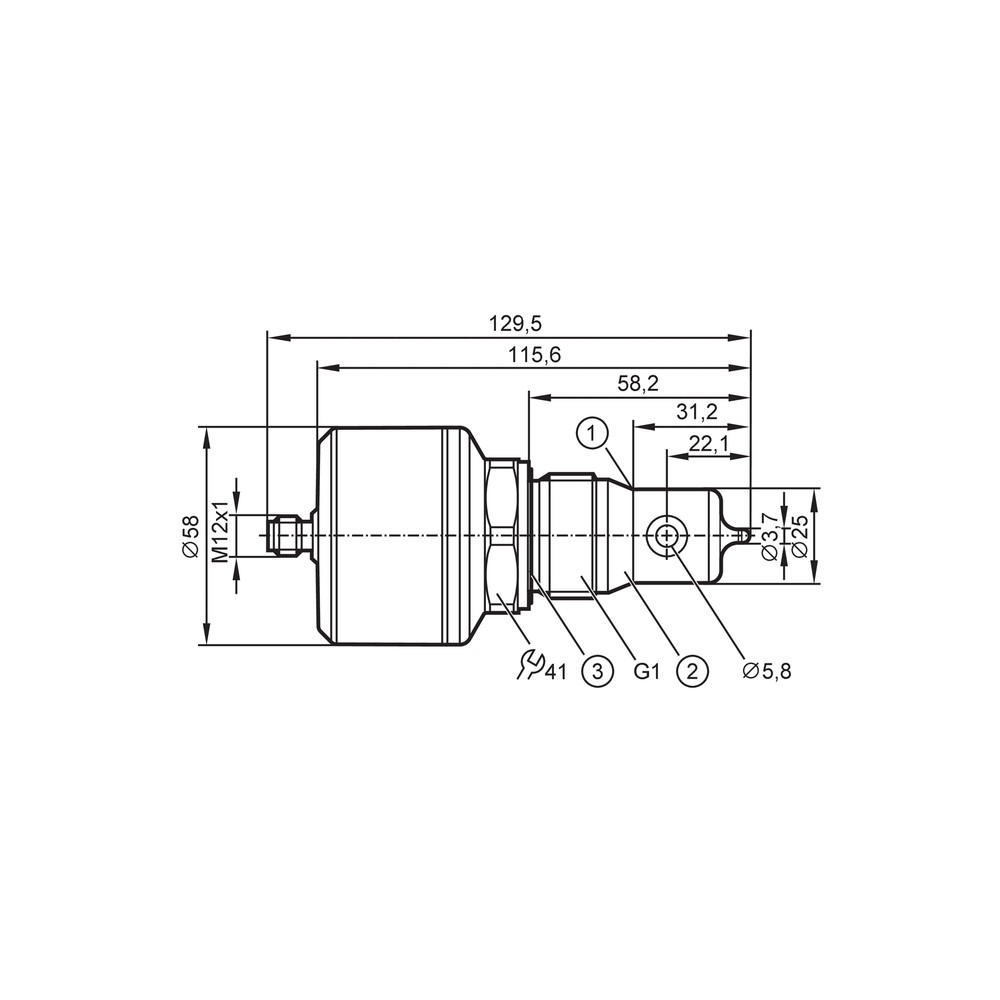

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de condutividade não acompanha a variação esperada do processo.	A saída analógica pode estar selecionada para temperatura, ou a condutividade do fluido pode estar fora da faixa especificada.	Confirme a grandeza selecionada para a saída e compare o valor esperado com a faixa de 100 a 1.000.000 μS/cm.
O controlador não recebe comunicação IO-Link.	Incompatibilidade de revisão ou classe da porta do master, ligação incorreta no conector M12 ou configuração diferente do modo indicado.	Verifique o master IO-Link, a classe A exigida, a revisão 1.1, o cabeamento conforme o datasheet e o DeviceID 922 do modo padrão.
A leitura analógica está ausente ou fora do esperado.	Ligação incorreta da OUT2, entrada do controlador incompatível com 4 a 20 mA, carga acima do limite ou escala configurada para outra grandeza.	Confira a configuração da OUT2, a entrada de corrente, a carga total de até 500 Ω e a ligação elétrica no datasheet.
Há vazamento ou o sensor não se fixa corretamente no ponto de instalação.	A conexão do processo ou a vedação do conjunto instalado não corresponde à geometria G 1 com cone de vedação.	Compare a conexão do processo com o desenho dimensional e confirme a correspondência da vedação e do encaixe antes de operar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do LDL210, português (Datasheet) Desenho dimensional do LDL210 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LDL210 e para que tipo de fluido serve?

É um sensor indutivo para medição de condutividade e temperatura em fluidos líquidos condutivos. A ficha cita água, leite e líquidos CIP.

Ele pode se comunicar por IO-Link e também fornecer sinal analógico?

Sim. A OUT1 é IO-Link e a OUT2 é uma saída analógica de 4 a 20 mA, selecionável para condutividade ou temperatura.

O sensor serve para medir líquidos não condutivos?

A ficha especifica aplicação em fluidos líquidos condutivos. Ela não declara compatibilidade com líquidos não condutivos, portanto não se deve assumir que essa medição seja adequada.

Posso usar o LDL210 em um processo acima de 16 bar?

A resistência à pressão especificada é 16 bar, e a ficha não declara operação acima desse limite. Para aplicações segundo CRN, a MAWP indicada é 12 bar.

A leitura analógica desapareceu; preciso trocar o sensor?

Não necessariamente. Antes da troca, verifique se a OUT2 está conectada a uma entrada de corrente compatível, se a carga não excede 500 Ω e se a saída está configurada para a grandeza desejada.

O valor de condutividade está incorreto; o que devo conferir primeiro?

Confirme se o fluido está dentro da faixa de 100 a 1.000.000 μS/cm e se a saída foi selecionada para condutividade. Verifique também a configuração da escala e a leitura do controlador.

Este modelo é vendido como kit com cabo e acessórios?

A ficha identifica o LDL210 como uma peça por embalagem, mas não informa cabo ou acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes de concluir a compra.

Como escolher entre IO-Link e a saída analógica?

Escolha IO-Link se o sistema tiver master compatível com revisão 1.1 e porta classe A; use a saída analógica se a entrada aceitar 4 a 20 mA e respeitar a carga máxima de 500 Ω. A OUT2 permite selecionar condutividade ou temperatura.

O que preciso conferir antes de instalar o sensor no processo?

Confirme a conexão G 1 com cone de vedação, a pinagem do M12 e os limites de pressão e temperatura do fluido. Use o datasheet e o desenho dimensional para validar a montagem.

Há vídeo de instalação ou instruções específicas de manutenção na ficha?

Não há vídeo de instalação indicado nos dados disponíveis. Para procedimentos de instalação e manutenção, consulte o datasheet oficial do fabricante.

GLOSSÁRIO TÉCNICO

Condutividade elétrica

Medida da capacidade de um líquido conduzir corrente elétrica; no LDL210 é medida por princípio indutivo. (Ref.: alcance de medição de condutividade: 100 a 1.000.000 μS/cm)

IO-Link

Interface digital de comunicação entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Saída analógica 4 a 20 mA

Sinal de corrente para transmitir uma variável de processo a uma entrada compatível. (Ref.: corrente da saída analógica: 4 a 20 mA)

Cone de vedação

Geometria de vedação associada à conexão roscada do processo. (Ref.: conexão G 1, rosca externa com cone de vedação)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes externos, conforme designação IP declarada pelo fabricante. (Ref.: IP68 e IP69K)

Ligações relacionadas com "LDL210 IFM - Sensor Condutividade Indutivo Medição fluidos IO-Link, M12, IP68/69K, 16bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LDL210 IFM - Sensor Condutividade Indutivo Medição fluidos IO-Link, M12, IP68/69K, 16bar"

Para avaliar, preencha:

Ligações relacionadas com
