Sensor de Condutividade Indutivo IFM LDL201 IO-Link

Pré-visualizar: LDL201 IFM - Sensor de Condutividade Indutivo IFM Monitoramento de Processos IO-Link, 4-20mA, IP69K

LDL201 IFM - Sensor de Condutividade Indutivo IFM Monitoramento de Processos IO-Link, 4-20mA, IP69K

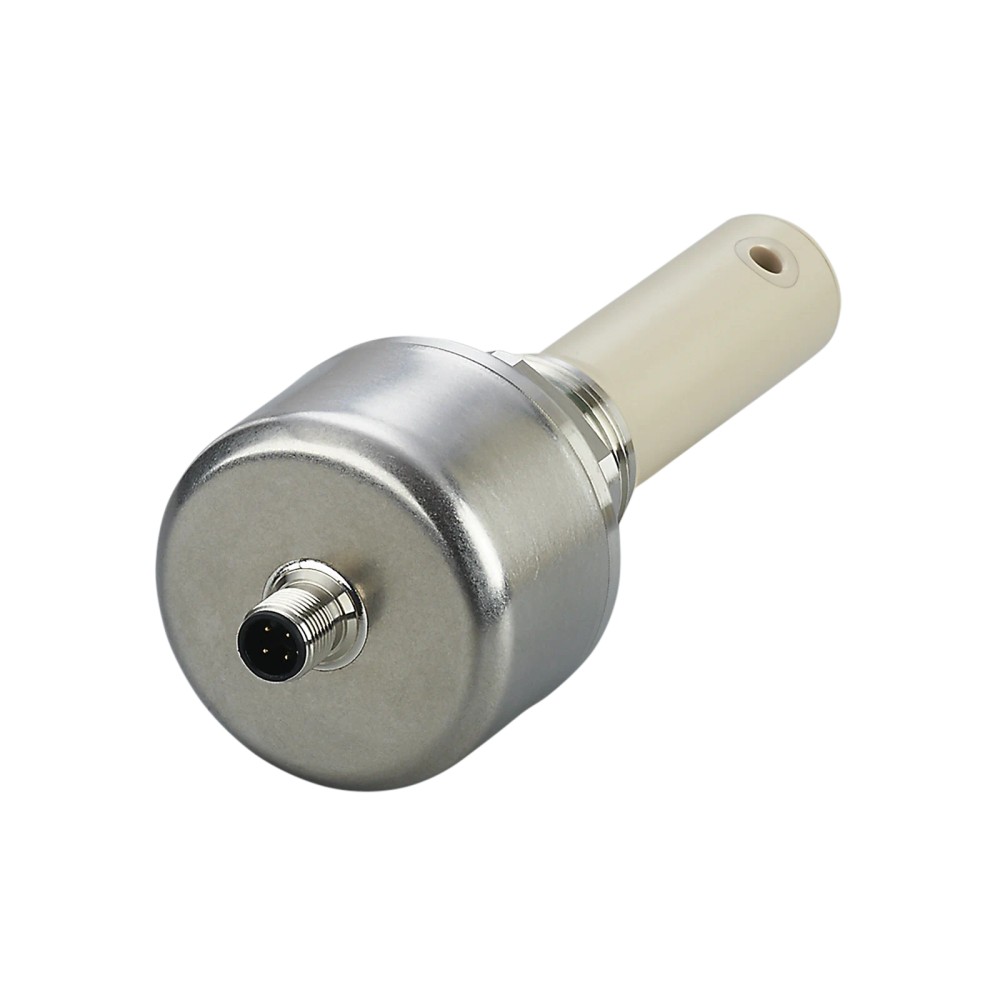

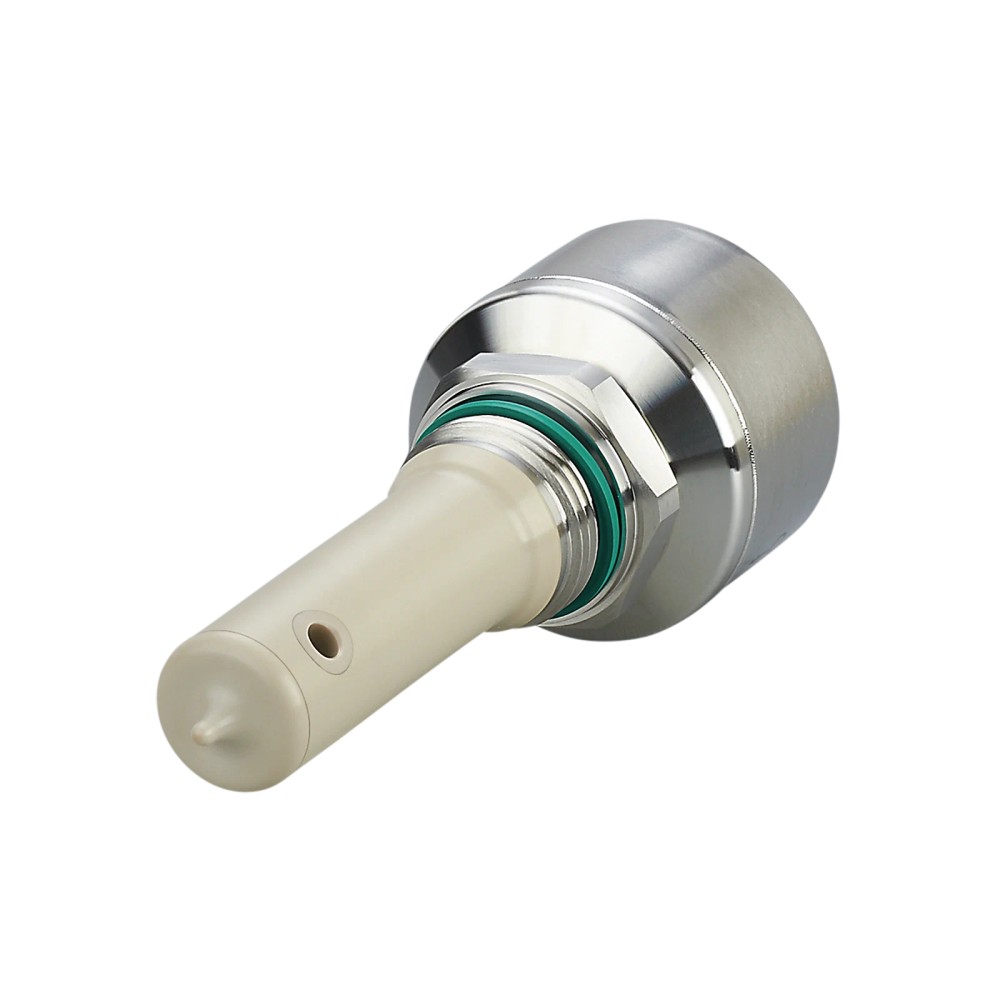

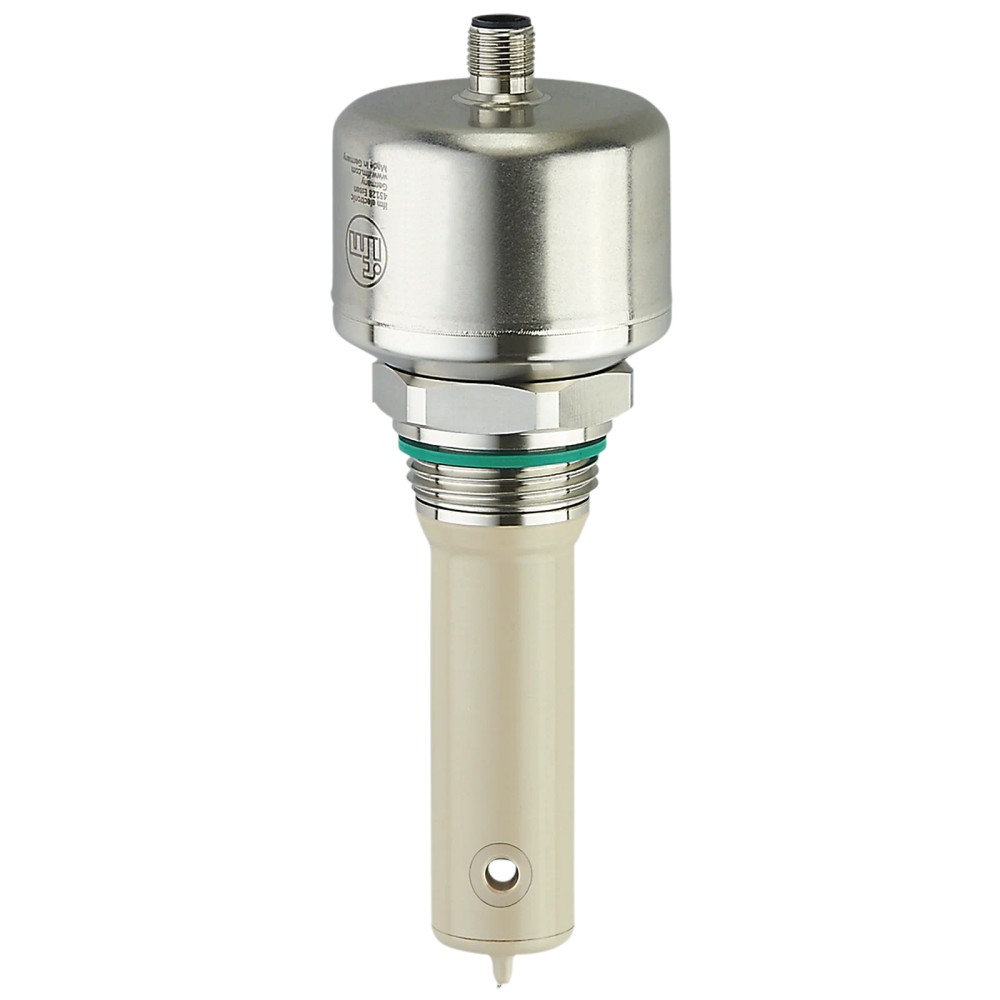

Imagem meramente ilustrativa

R$ 14.999,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL201
EAN: 4021179322966
NCM do produto: 90278999

Destaques do Produto Variável de processo...mais

Fechar menu

Saiba mais sobre: "LDL201 IFM - Sensor de Condutividade Indutivo IFM Monitoramento de Processos IO-Link, 4-20mA, IP69K"

Destaques do Produto

Variável de processo

Condutividade e temperatura

Faixa de condutividade

100…1.000.000 µS/cm

Sinal de saída

4…20 mA; comunicação IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Conexão de processo

G 1 Aseptoflex Vario

Limites principais

Pressão até 16 bar; temperatura do fluido −25…100 °C, com exposição inferior a 1 h a 150 °C

Por que comprar IFM na Melhor Indústria?

Sobre o Sensor de Condutividade Indutivo ifm LDL201 com IO-Link e saída analógica 4–20 mA

O ifm LDL201 é um sensor indutivo para medir a condutividade e a temperatura de fluidos em processos. Oferece faixa de medição de condutividade de 100 a 1.000.000 µS/cm, saída analógica de 4–20 mA e comunicação IO-Link 1.1. Sua conexão de processo é G 1 Aseptoflex Vario, e o grau de proteção informado é IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Indutivo
Variáveis de medição	Condutividade e temperatura; seleção conforme configuração
Faixa de medição de condutividade	100…1.000.000 µS/cm
Faixa de medição de temperatura	−25…150 °C
Saída analógica	1 saída de corrente, 4…20 mA
Comunicação	IO-Link, versão 1.1
Conexão elétrica	M12, codificação A, 4 contatos dourados
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Grau de proteção	IP68 / IP69K
Pressão máxima	16 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de processo que precisam medir condutividade dentro da faixa de 100 a 1.000.000 µS/cm.
Instalações que utilizem conexão de processo G 1 externa Aseptoflex Vario e atendam aos limites de pressão e temperatura informados.
Sistemas de automação que possam receber sinal analógico de corrente 4–20 mA ou comunicação IO-Link 1.1.

⚠ Considere outro se precisa de:

Não selecionar quando a condutividade do processo estiver fora da faixa de medição de 100 a 1.000.000 µS/cm.
Não aplicar acima de 16 bar ou fora da faixa de temperatura do fluido de −25…100 °C; a ficha informa exposição inferior a 1 h a 150 °C.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 externa Aseptoflex Vario sem confirmar adaptadores e requisitos do fabricante.

APLICAÇÕES E USO

Uso em processos industriais que necessitam acompanhar condutividade em fluidos dentro de 100…1.000.000 µS/cm; a adequação ao fluido específico deve ser validada pelo usuário.
Possível integração a sistemas de automação que recebam corrente 4–20 mA ou IO-Link 1.1; compatibilidade com controlador e configuração do sistema devem ser confirmadas.
Instalação em processo com conexão G 1 externa Aseptoflex Vario, desde que pressão e temperatura permaneçam dentro dos limites informados.
A ficha também informa medição de temperatura; a seleção da variável e o modo de operação devem ser conferidos no datasheet do fabricante. Não há aplicação de processo específica declarada no contexto fornecido.

COMO ESCOLHER

Antes de comprar o Sensor de Condutividade Indutivo ifm LDL201 com IO-Link e saída analógica 4–20 mA, verifique estes pontos:

Escolha o LDL201

Quando o processo exigir medição indutiva de condutividade dentro da faixa especificada, leitura de temperatura e integração por saída 4–20 mA ou IO-Link 1.1, com conexão G 1 Aseptoflex Vario.

Verifique os limites do processo

Confirme previamente faixa de condutividade, temperatura do fluido, pressão e conexão de processo. A ficha informa −25…100 °C para o fluido, com exposição inferior a 1 h a 150 °C, e pressão máxima de 16 bar.

Considere outra configuração

Busque outro sensor ou uma interface apropriada se o sistema exigir uma conexão de processo diferente, uma faixa de condutividade fora da especificada ou um sinal de saída diferente. A ficha disponível não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Fabricante	ifm	Identificação do fabricante informada na ficha.
Modelo	LDL201	Código do produto.
Tipo de produto	Sensor de condutividade indutivo	Designação e princípio de medição informados.
Designação do modelo	IND CONDUCTIVITY HYG ASF-V 077	Identificação de modelo registrada no catálogo.
Princípio de medição	Indutivo	Princípio especificado para a medição.
Variáveis selecionáveis	Condutividade / temperatura	A ficha indica seleção entre condutividade e temperatura.

Faixas de medição
Faixa de medição de condutividade	100…1.000.000 µS/cm	Intervalo de medição declarado para condutividade.
Faixa de medição de temperatura	−25…150 °C	Intervalo informado para medição de temperatura.

Dados elétricos
Tensão de operação	18…30 V DC	Faixa de alimentação em corrente contínua.
Consumo de corrente	< 100 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.
Proteção contra polaridade reversa	Sim	Recurso informado para a alimentação elétrica.
Carga máxima	500 Ω	Carga máxima indicada para a saída analógica.

Saídas e interfaces
Saída analógica	1 saída de corrente, 4…20 mA	Tipo, quantidade e faixa do sinal analógico declarados.
Interface de comunicação	IO-Link	Interface de comunicação informada.
Versão IO-Link	1.1	Revisão indicada para a interface IO-Link.

Conexões
Conexão elétrica	1 × M12, EN 61067-2-101, codificação A, 4 contatos dourados	Conector e características dos contatos informados na ficha.
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Conexão mecânica ao processo especificada.

Condições do processo
Temperatura do fluido	−25…100 °C; até 150 °C por período inferior a 1 h	Faixa de temperatura do fluido e condição temporal especial declaradas.
Pressão máxima	16 bar (1,6 MPa)	Limite máximo de pressão informado.
Resistência ao vácuo	−1000 mbar	Valor de resistência ao vácuo registrado na ficha.

Condições ambientais e proteção
Temperatura ambiente	−40…60 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP68 / IP69K	Graus de proteção indicados para o produto.

Materiais e construção
Materiais de construção	1.4404 (aço inoxidável / 316L), PEEK, PEI e FKM	Materiais listados para a construção do produto.
Material em contato com o fluido	PEEK	Material de contato com o fluido informado.
Rugosidade da superfície	Ra ≤ 0,8 µm	Limite de rugosidade superficial declarado.
Característica dos contatos	Contatos banhados a ouro	Acabamento dos contatos elétricos informado.

Dados físicos e identificação comercial
Peso	749,7 g	Peso indicado nos atributos do catálogo; confirmar o valor aplicável à configuração fornecida.
GTIN	4021179322966	Identificador comercial registrado para o produto.
Part number	LDL201	Código de peça informado.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1.

• Saída analógica de corrente 4–20 mA; carga máxima informada de 500 Ω.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados; tensão de operação de 18…30 V DC. Verifique no datasheet do fabricante a atribuição dos pinos e os requisitos do mestre IO-Link ou da entrada analógica. A conexão M12 é elétrica e não define a conexão mecânica ao processo.

Processo G 1 rosca externa Aseptoflex Vario. Confirme que o encaixe do processo receptor corresponde a essa conexão; a ficha não especifica adaptadores inclusos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente compatível com sinal 4–20 mA e carga até 500 Ω	✓	A ficha informa uma saída analógica de corrente 4–20 mA e carga máxima de 500 Ω; confirme a carga total do circuito.
Sistema de automação com IO-Link versão 1.1	✓	A versão IO-Link informada para o sensor é 1.1; a ficha não identifica modelo específico de mestre ou controlador.
Instalação com conexão de processo G 1 externa Aseptoflex Vario	✓	Essa é a conexão de processo informada para o LDL201.
Processo acima de 16 bar	✗	A pressão máxima indicada na ficha é 16 bar.
Fluido fora de −25…100 °C em operação contínua	✗	A faixa informada para o fluido é −25…100 °C; a ficha permite 150 °C por período inferior a 1 h.
Medição de condutividade fora de 100…1.000.000 µS/cm	✗	A faixa de medição de condutividade informada é 100…1.000.000 µS/cm.

INSTALAÇÃO

Como instalar o Sensor de Condutividade Indutivo ifm LDL201 com IO-Link e saída analógica 4–20 mA

Confirme que o ponto de instalação aceita a conexão de processo G 1 externa Aseptoflex Vario.
Verifique que pressão e temperatura do processo estão dentro dos limites especificados para o sensor.
Instale o sensor no processo conforme as instruções do fabricante e os requisitos mecânicos da conexão; não aplique torque não especificado na ficha disponível.

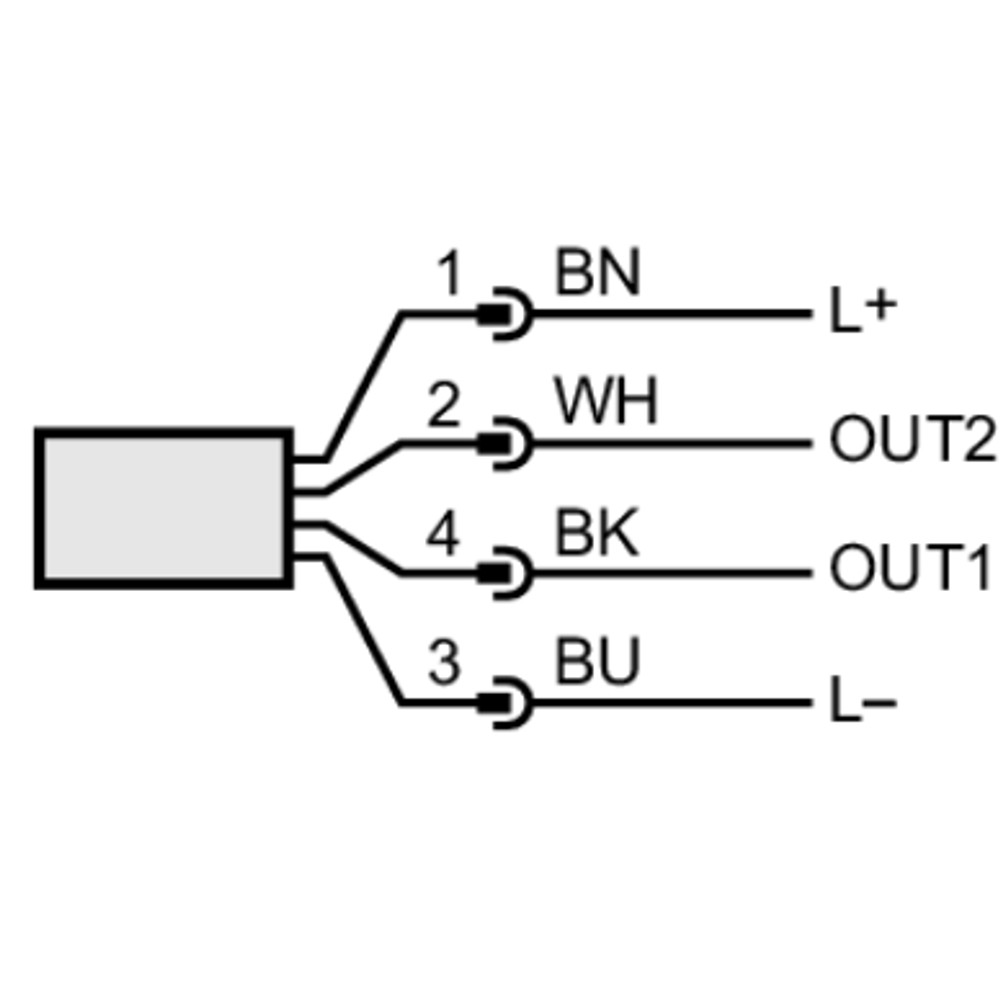

Conecte a alimentação de 18…30 V DC pelo conector M12, codificação A, usando o esquema de pinos do datasheet.
Ligue a saída 4–20 mA a uma entrada compatível, respeitando a carga máxima de 500 Ω, ou integre o sensor a um sistema IO-Link 1.1.
Após a instalação, confira alimentação, comunicação ou sinal de corrente e selecione a variável de medição conforme o manual do fabricante.

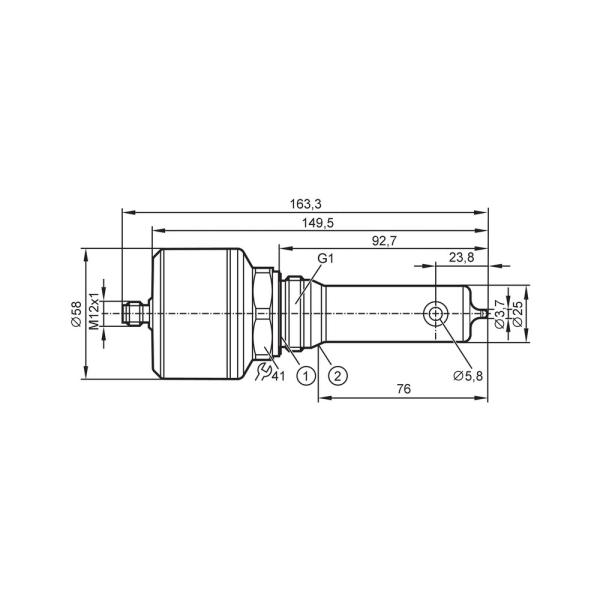

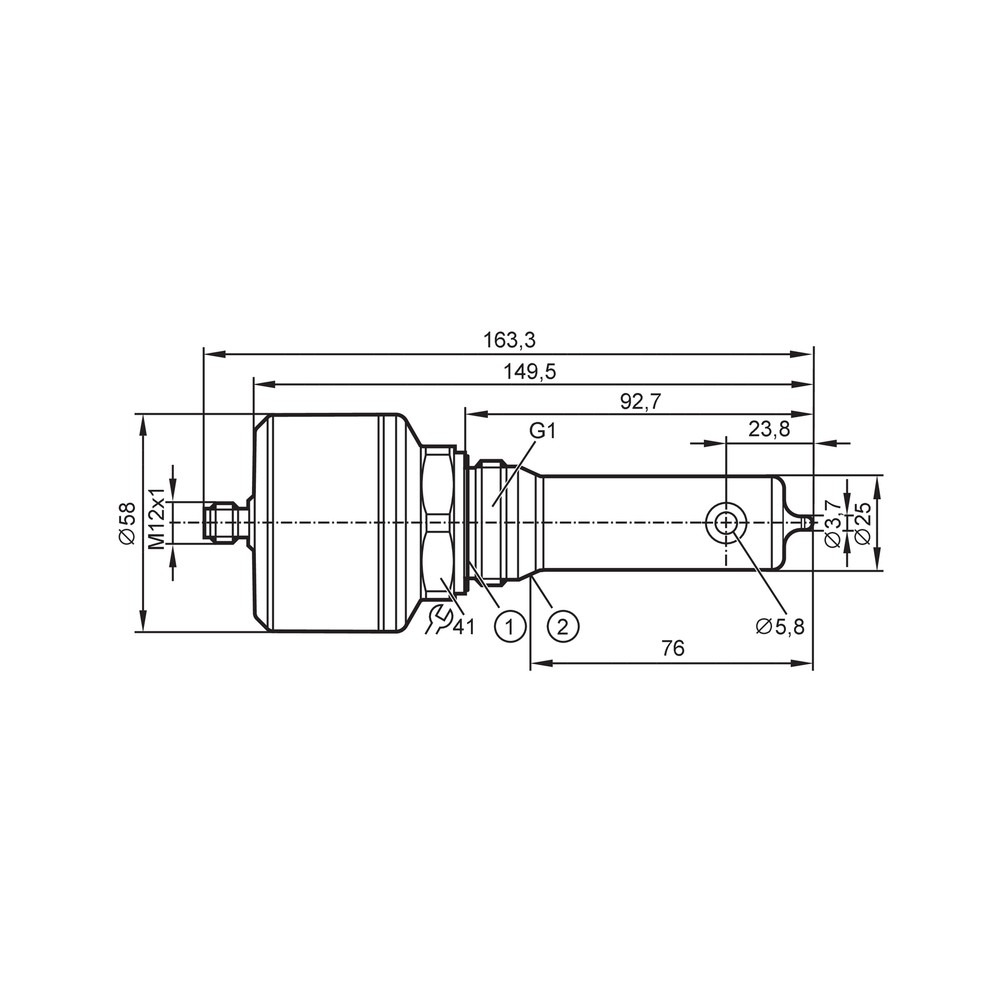

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de condutividade fica fora da faixa esperada.	A condutividade do fluido pode estar fora da faixa do sensor ou a variável selecionada pode não corresponder à leitura esperada.	Confirme a variável selecionada e compare a condição do processo com a faixa de 100…1.000.000 µS/cm; consulte o datasheet para a configuração.
A entrada analógica do controlador não apresenta leitura correta.	Pode haver incompatibilidade na entrada de corrente, carga total acima de 500 Ω ou ligação incorreta.	Verifique se a entrada aceita 4–20 mA, calcule a carga do circuito e confira a ligação conforme o esquema do fabricante.
O sensor não é reconhecido pelo sistema IO-Link.	Pode haver incompatibilidade de versão ou falha na conexão elétrica M12/alimentação.	Confirme suporte a IO-Link 1.1 no sistema, alimentação dentro de 18…30 V DC e conexão conforme o pinout oficial.
Há vazamento ou dificuldade para montar o sensor no processo.	A conexão do equipamento receptor pode não corresponder à G 1 externa Aseptoflex Vario ou a montagem pode não seguir as instruções aplicáveis.	Confira o padrão da conexão mecânica e consulte o desenho dimensional e as instruções do fabricante antes de desmontar ou substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm LDL201 (PT-BR) (Datasheet) Desenho em escala LDL201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm LDL201 e para que serve?

É um sensor indutivo de condutividade que também permite medição de temperatura. Destina-se a monitoramento de processo dentro das faixas especificadas na ficha.

O LDL201 funciona com IO-Link e saída 4–20 mA?

Sim, a ficha informa IO-Link versão 1.1 e uma saída analógica de corrente de 4–20 mA. A saída tem carga máxima especificada de 500 Ω.

O produto acompanha cabo M12 ou adaptador de processo?

A ficha fornecida não lista acessórios inclusos. Ela especifica a conexão elétrica M12 e a conexão de processo G 1 externa Aseptoflex Vario, mas não confirma cabo ou adaptador no fornecimento.

Posso usar o LDL201 com qualquer conexão de processo G 1?

Não presuma compatibilidade apenas pelo tamanho da rosca: a conexão indicada é G 1 externa Aseptoflex Vario. Confirme a correspondência mecânica com o ponto de instalação.

Ele serve para fluidos acima de 150 °C?

A ficha não indica operação acima de 150 °C. Ela informa temperatura do fluido de −25…100 °C e exposição a 150 °C por período inferior a 1 h.

Este sensor mede condutividade abaixo de 100 µS/cm?

A faixa de medição informada começa em 100 µS/cm. A ficha não declara medição abaixo desse limite.

A leitura de corrente está ausente ou incorreta; o que verifico antes de trocar o sensor?

Verifique a alimentação de 18…30 V DC, a compatibilidade da entrada com 4–20 mA, a carga do circuito até 500 Ω e a ligação conforme o esquema do fabricante.

O IO-Link não reconhece o sensor; qual é a primeira verificação?

Confirme que o mestre ou sistema suporta IO-Link 1.1 e verifique alimentação e conexão M12. Consulte o datasheet para identificar os pinos e a configuração.

Devo escolher este modelo ou um sensor com outro princípio de medição?

Escolha o LDL201 se a aplicação exigir medição indutiva de condutividade dentro de 100…1.000.000 µS/cm e as conexões e limites de processo forem compatíveis. Para outras faixas ou requisitos, compare a ficha de outro modelo; o contexto não especifica alternativas.

Quais cuidados devo ter na instalação elétrica e mecânica?

Confirme separadamente a conexão de processo G 1 Aseptoflex Vario e o conector elétrico M12 codificação A. Use o pinout e as instruções do fabricante; não exceda os limites de pressão, temperatura e carga da saída.

GLOSSÁRIO TÉCNICO

Condutividade

Grandeza medida pelo sensor para caracterizar a capacidade de condução elétrica do fluido. (Ref.: faixa de medição de 100…1.000.000 µS/cm)

Medição indutiva

Princípio de medição indicado para o LDL201. (Ref.: princípio de medição: indutivo)

IO-Link

Interface de comunicação industrial especificada para troca de dados com o sensor. (Ref.: IO-Link versão 1.1)

Saída 4–20 mA

Sinal analógico de corrente indicado para transmitir a variável medida a uma entrada compatível. (Ref.: saída analógica de corrente 4…20 mA; carga máxima 500 Ω)

Aseptoflex Vario

Designação do tipo de conexão de processo roscada especificada para o sensor. (Ref.: G 1 rosca externa Aseptoflex Vario)
