Sensor de Condutividade Indutivo ifm LDL200

Pré-visualizar: LDL200 IFM - Sensor Condutividade Indutivo Monitorar fluidos IO-Link, G1, IP69K

LDL200 IFM - Sensor Condutividade Indutivo Monitorar fluidos IO-Link, G1, IP69K

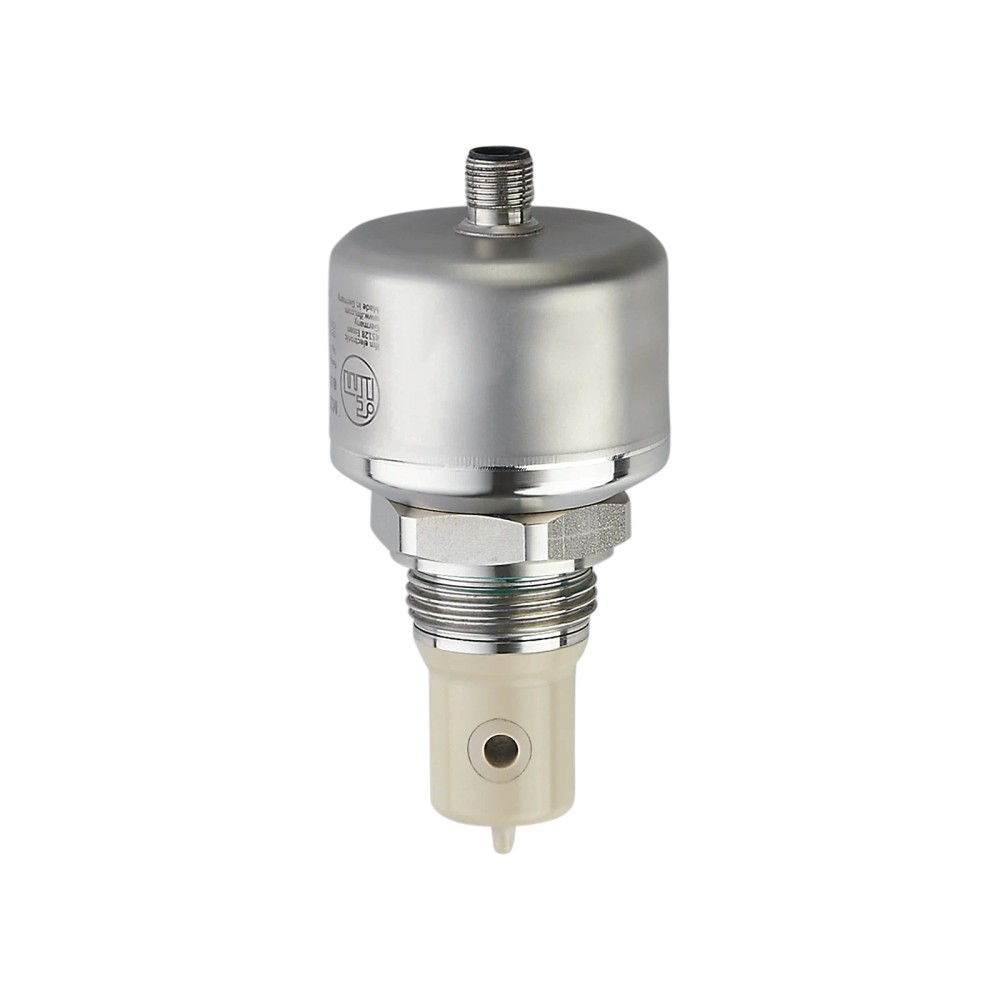

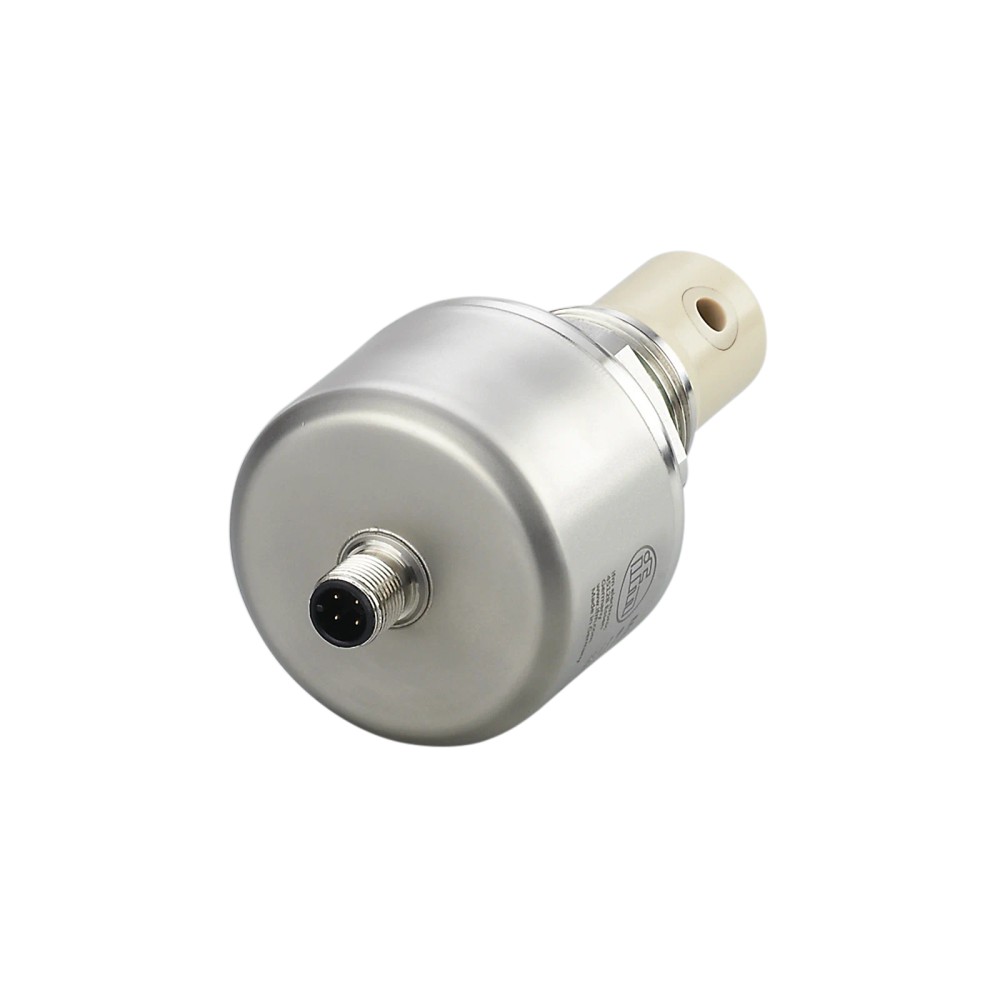

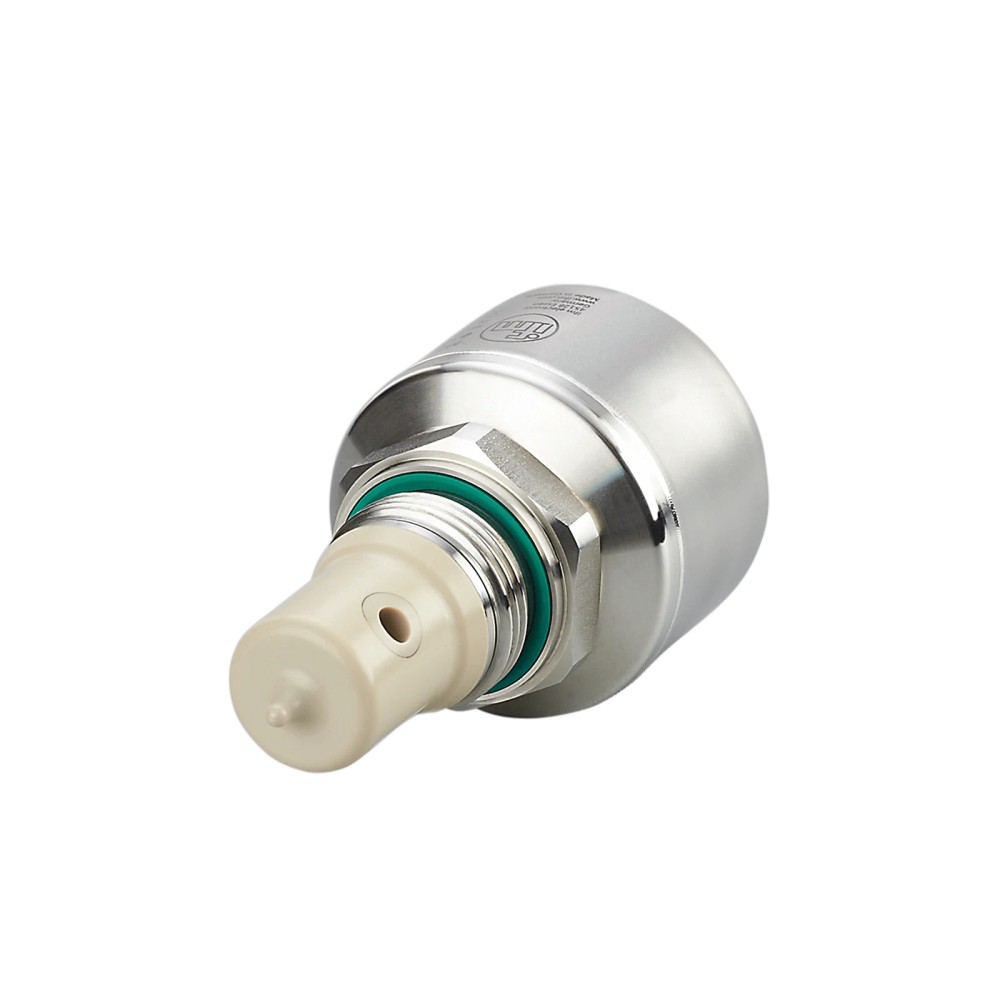

Imagem meramente ilustrativa

R$ 14.224,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL200
EAN: 4021179313681
NCM do produto: 90278999

Destaques do Produto Meio medido Fluidos...mais

Fechar menu

Saiba mais sobre: "LDL200 IFM - Sensor Condutividade Indutivo Monitorar fluidos IO-Link, G1, IP69K"

Destaques do Produto

Meio medido

Fluidos líquidos condutivos

Variável de saída analógica

Selecionável: condutividade ou temperatura

Faixa de condutividade

100...1.000.000 μS/cm

Interface

IO-Link; OUT1 IO-Link e OUT2 analógica

Processo

G 1 externa Aseptoflex Vario

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de condutividade indutivo ifm LDL200, IO-Link, conexão de processo G 1 Aseptoflex Vario

O ifm LDL200 é um sensor indutivo para medir a condutividade de fluidos líquidos condutivos e também a temperatura. Possui comunicação IO-Link e uma saída analógica de 4...20 mA, configurável para condutividade ou temperatura. A conexão de processo é G 1 Aseptoflex Vario; o equipamento tem grau de proteção IP68/IP69K e resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Indutivo
Faixa de condutividade	100...1.000.000 μS/cm
Faixa de temperatura medida	-25...150 °C
Saídas	OUT1: IO-Link; OUT2: saída analógica 4...20 mA
Conexão elétrica	1 x M12, codificação A, 4 contatos
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Pressão de operação indicada	Até 16 bar
Proteção	IP68 e IP69K
Temperatura ambiente	-40...60 °C
Alimentação	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição indutiva de condutividade em fluidos líquidos condutivos, dentro da faixa de 100...1.000.000 μS/cm.
Aplicações que também necessitem medir temperatura do fluido entre -25...150 °C, respeitando a condição indicada de até 100 °C contínuos e até 150 °C por menos de 1 hora.
Instalações compatíveis com conexão de processo G 1 externa Aseptoflex Vario, alimentação de 18...30 V DC e conexão elétrica M12 de codificação A.
Ambientes que requeiram proteção IP68/IP69K e pressão de até 16 bar, observadas as condições específicas da classificação IP68 descritas na ficha.

⚠ Considere outro se precisa de:

Não selecionar para líquidos não condutivos: a ficha especifica aplicação em fluidos líquidos condutivos.
Não usar acima de 16 bar ou fora das condições de temperatura do fluido informadas pelo fabricante.
Não considerar a conexão G 1 Aseptoflex Vario intercambiável com outra conexão de processo sem confirmar a interface mecânica da instalação.
Não presumir que a saída analógica forneça simultaneamente condutividade e temperatura: a variável é selecionável.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de condutividade em fluidos líquidos condutivos, incluindo água, leite e líquidos CIP, dentro da faixa de 100...1.000.000 μS/cm.
Aplicação com monitoramento de temperatura do fluido entre -25...100 °C em operação indicada; a ficha admite até 150 °C por menos de 1 hora. Verifique também os limites do processo e da instalação.
Possibilidade inferida: integração de uma medição de condutividade ou temperatura a um sistema de controle por sinal 4...20 mA, ou por IO-Link, desde que o controlador e a porta master sejam compatíveis com as especificações informadas.
A conexão de processo necessária é G 1 externa Aseptoflex Vario. A pressão não deve exceder 16 bar; em aplicações segundo CRN, o limite informado é 12 bar.
A ficha não declara compatibilidade com fluidos não condutivos nem fornece limites específicos de composição química além dos materiais indicados. Confirme a compatibilidade química do processo com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de condutividade indutivo ifm LDL200, IO-Link, conexão de processo G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o LDL200 quando

A aplicação exigir medição indutiva de condutividade em fluido líquido condutivo, com faixa de 100...1.000.000 μS/cm, opção de medição de temperatura e conexão de processo G 1 externa Aseptoflex Vario.

Verifique a saída antes de integrar

A saída analógica é 4...20 mA e sua variável pode ser selecionada entre condutividade e temperatura. Confirme qual variável será transmitida por essa saída e considere a interface IO-Link disponível em OUT1.

Busque outra configuração quando

A instalação exigir conexão de processo diferente de G 1 externa Aseptoflex Vario, alimentação fora de 18...30 V DC ou medição fora das faixas declaradas. A ficha não especifica um modelo alternativo; consulte o fabricante para selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LDL200	Identificação do produto; SKU e part number do anúncio.
Princípio de medida	Indutivo	Princípio de medição declarado pelo fabricante.
Tipo de produto	Sensor de condutividade indutivo	Categoria funcional do equipamento.
Substâncias de aplicação	Fluidos líquidos condutivos, incluindo água, leite e líquidos CIP	Meios citados na ficha; adequação depende das condições de processo.

Faixas de medição
Condutividade	100...1.000.000 μS/cm	Faixa de medição declarada.
Temperatura	-25...150 °C	Faixa de medição declarada; temperatura do fluido até 100 °C e, por menos de 1 h, até 150 °C.
Resolução de condutividade	1 μS/cm entre 0...10.000 μS/cm; 10 μS/cm entre 10.000...100.000 μS/cm; 100 μS/cm entre 100.000...1.000.000 μS/cm	Resolução por subfaixa conforme a ficha.
Resolução de temperatura	0,1 K	Resolução especificada para medição de temperatura.

Precisão, repetibilidade e estabilidade
Precisão de condutividade	2 % MW ± 25 μS/cm	Precisão indicada pelo fabricante; MW refere-se ao valor medido.
Repetibilidade de condutividade	1 % MW ± 25 μS/cm	Repetibilidade indicada pelo fabricante.
Estabilidade ao longo do tempo	0,5 % MW ± 25 μS/cm	Estabilidade especificada para a medição de condutividade.
Precisão de temperatura	20...50 °C: < ±0,2 K; -25...150 °C: < ±1,5 K	Precisão conforme a faixa de temperatura.
Repetibilidade de temperatura	0,2 K	Valor declarado pelo fabricante.
Desvio	0,1 %/K MW	Desvio informado na ficha; MW refere-se ao valor medido.

Saídas e sinais
Saídas	OUT1 IO-Link; OUT2 saída analógica	Distribuição funcional das saídas declarada na ficha.
Saída analógica	4...20 mA	Sinal analógico; variável selecionável entre condutividade e temperatura.
Quantidade de saídas analógicas	1	Quantidade especificada pelo fabricante.
Dados do processo analógicos	1	Um dado de processo analógico informado na ficha.
Carga máxima	500 Ω	Limite de carga da saída analógica.

Comunicação e configuração
Interface de comunicação	IO-Link 1.1	Versão declarada da interface.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Modo SIO	Não	A ficha indica ausência de modo SIO.
Classe de master port exigida	A	Requisito declarado para a porta do master.
DeviceID padrão	922	DeviceID indicado para o modo de operação padrão.
Perfil	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil informado nos dados do produto.
Tempo mínimo do ciclo do processo	6,4 ms	Tempo mínimo declarado para o ciclo do processo.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Limite de consumo declarado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados, EN 61067-2-101	Tipo, codificação e referência da conexão elétrica.

Tempos de resposta e prontidão
Retardo de prontidão	2 s	Tempo declarado antes de o sensor ficar pronto.
Resposta de condutividade	< 2 s (T09; amortecimento = 0)	Condição de resposta conforme referência e ajuste indicados.
Resposta de temperatura	< 25 s (T09)	Tempo de resposta conforme referência indicada.

Condições ambientais e resistência
Temperatura ambiente	-40...60 °C	Faixa de operação ambiente declarada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento declarada.
Temperatura do fluido	-25...100 °C; até 150 °C por menos de 1 h	Limite de temperatura do fluido conforme a ficha.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão declarado; não exceder.
MAWP em aplicações segundo CRN	12 bar (1,2 MPa)	Limite informado para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar	Valor de resistência declarado.
Grau de proteção	IP68 e IP69K	IP68 indicado para 7 dias, 3 m de profundidade em água e 0,3 bar; IP69K conforme ficha.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC declaradas.

Dados mecânicos e materiais
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Interface mecânica de processo declarada.
Materiais de construção	1.4404 (aço inoxidável/316L), PEEK, PEI e FKM	Materiais informados para o produto.
Material em contato com o fluido	PEEK	Material de contato com o fluido informado na ficha.
Rugosidade superficial	Ra ≤ 0,8 μm	Característica superficial declarada.
Peso	692,6 g	Peso informado no dataset do produto.
MTTF	129 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.
Contatos	Banhados a ouro	Característica especial declarada.

Certificações e conformidade
Certificado UL	Número do arquivo UL E364788	Identificação de arquivo UL informada na ficha.

Dados comerciais e identificação
Marca	ifm	Fabricante/marca do produto.
GTIN	4021179313681	Identificador comercial informado no anúncio.
Part number	LDL200-01	Part number indicado no dataset de catálogo.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.
NCM	9027.89.99	Classificação informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud). OUT1 é IO-Link. A ficha informa modo SIO: não.

• Saída analógica OUT2 de 4...20 mA; variável selecionável entre condutividade e temperatura.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados, conforme EN 61067-2-101. Alimentação de 18...30 V DC; consumo inferior a 100 mA. Carga máxima da saída analógica: 500 Ω. A ficha indica classe de master port A exigida para IO-Link.

Processo G 1 rosca externa Aseptoflex Vario. Compatibilidade mecânica condicionada à presença de uma conexão de processo correspondente; não é uma conexão M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link compatível com IO-Link 1.1, COM2 e master port classe A	✓	A ficha declara IO-Link 1.1, COM2 (38,4 kBaud) e classe A exigida.
Entrada de controle que receba sinal analógico de 4...20 mA e aceite carga de até 500 Ω	✓	OUT2 fornece sinal analógico de 4...20 mA; a carga máxima especificada é 500 Ω.
Instalação mecânica com conexão de processo G 1 externa Aseptoflex Vario	✓	Essa é a conexão de processo declarada para o LDL200.
Fluido líquido condutivo dentro da faixa de 100...1.000.000 μS/cm	✓	A faixa de medição declarada é 100...1.000.000 μS/cm e a ficha identifica fluidos líquidos condutivos como substâncias de aplicação.
Fluido não condutivo ou medição de condutividade fora de 100...1.000.000 μS/cm	✗	A aplicação informada é para fluidos líquidos condutivos e a faixa de medição não cobre valores fora dos limites declarados.
Processo acima de 16 bar	✗	A resistência à pressão informada é 16 bar.
Aplicação que exija saída analógica de condutividade e de temperatura simultaneamente	✗	A variável da saída analógica é selecionável entre condutividade e temperatura; a ficha não indica duas saídas analógicas.

INSTALAÇÃO

Como instalar o Sensor de condutividade indutivo ifm LDL200, IO-Link, conexão de processo G 1 Aseptoflex Vario

Confirme que o processo utiliza conexão de processo G 1 externa Aseptoflex Vario e que a geometria da instalação permite a montagem do sensor.
Verifique previamente se a pressão, a temperatura ambiente e a temperatura do fluido permanecem dentro dos limites especificados para o equipamento.
Instale o sensor conforme as instruções do fabricante aplicáveis à conexão Aseptoflex Vario; a ficha fornecida não detalha torque ou ferramenta de montagem.
Conecte a alimentação de 18...30 V DC e a interface M12 de codificação A conforme o pinout e o esquema do datasheet. Não deduza a pinagem apenas pela forma do conector.
Para IO-Link, utilize master compatível com IO-Link 1.1, COM2 e porta classe A; configure a saída analógica para a variável requerida, condutividade ou temperatura.
Após a montagem, confira a comunicação, a variável selecionada e a coerência da leitura com as condições do processo antes de colocar o sistema em operação.

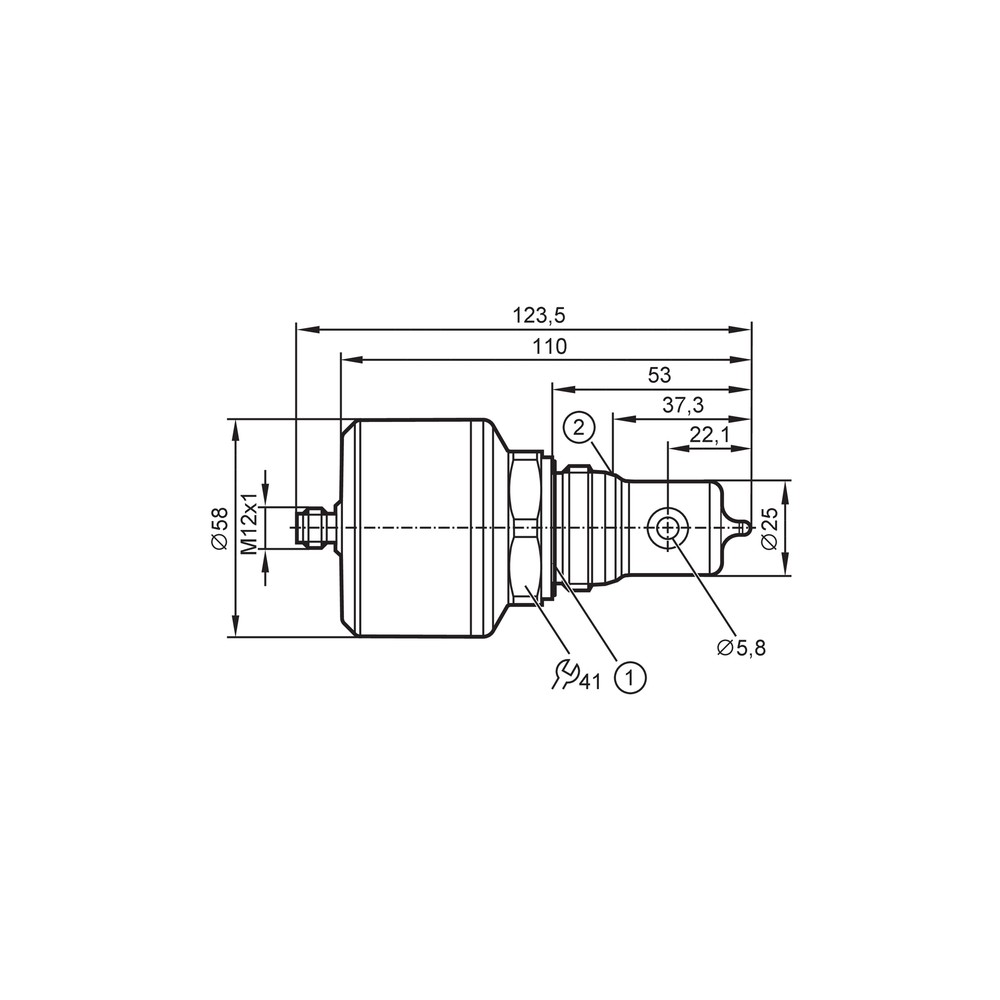

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Incompatibilidade de versão, taxa de transferência ou classe da porta master; ligação M12 incorreta também pode impedir a comunicação.	Confira se o master atende IO-Link 1.1, COM2 (38,4 kBaud) e classe A; verifique a ligação usando o esquema do fabricante.
O valor analógico não corresponde à variável esperada.	A saída analógica pode estar configurada para temperatura em vez de condutividade, ou vice-versa.	Verifique a variável selecionada no sensor e confirme que o sistema de controle interpreta o sinal de 4...20 mA.
A leitura de condutividade fica fora da faixa ou não acompanha o processo.	O fluido pode estar fora da faixa de 100...1.000.000 μS/cm, não ser condutivo ou haver uma condição de instalação/processo não compatível.	Confirme que o meio é líquido condutivo e compare a condição do processo com a faixa especificada; consulte o datasheet para orientações de instalação.
O sensor não inicia ou apresenta funcionamento instável.	Alimentação fora da faixa de 18...30 V DC, consumo/circuito inadequado ou conexão elétrica incorreta.	Meça a tensão nos terminais, confirme a polaridade e confira a ligação M12 e o limite de consumo inferior a 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LDL200 em português (Datasheet) Desenho em escala LDL200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que o LDL200 mede e para quem ele serve?

O LDL200 mede indutivamente a condutividade de fluidos líquidos condutivos e também a temperatura. É destinado a aplicações que atendam às faixas e condições de processo indicadas na ficha.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo específico do fornecimento.

Posso usar o LDL200 com um master IO-Link comum?

O master deve ser compatível com IO-Link 1.1, COM2 a 38,4 kBaud e porta classe A. A ficha informa que o modo SIO não está disponível.

A saída analógica transmite condutividade e temperatura ao mesmo tempo?

Não; a saída analógica 4...20 mA é selecionável para condutividade ou temperatura. OUT1 é a interface IO-Link.

Este sensor serve para líquidos não condutivos?

A ficha especifica fluidos líquidos condutivos e não declara aplicação em líquidos não condutivos. Para esse meio, confirme a tecnologia apropriada com o fabricante.

Posso instalar o sensor em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão declarada é G 1 rosca externa Aseptoflex Vario. A ficha não confirma adaptação ou compatibilidade com outras conexões.

O sensor está ligado, mas não aparece no master IO-Link; o que verifico?

Confira versão IO-Link 1.1, COM2, classe A e a ligação elétrica M12 conforme o esquema do fabricante. Verifique também se a alimentação está entre 18...30 V DC.

A leitura de 4...20 mA mostra temperatura quando espero condutividade; preciso trocar o sensor?

Antes de trocar, verifique a variável selecionada para a saída analógica. O LDL200 permite selecionar condutividade ou temperatura nessa saída.

Como escolher entre o LDL200 e um sensor com outra tecnologia de medição?

Escolha o LDL200 se o meio for líquido condutivo, a faixa requerida estiver entre 100...1.000.000 μS/cm e a conexão G 1 Aseptoflex Vario for compatível. A ficha não especifica modelos alternativos; compare requisitos e consulte o fabricante para outra tecnologia.

Que cuidados devo ter na instalação e na temperatura do fluido?

Respeite a conexão G 1 Aseptoflex Vario, os limites de pressão e as faixas térmicas declaradas. A temperatura do fluido é indicada até 100 °C, ou até 150 °C por menos de 1 hora; consulte o datasheet para instruções detalhadas de montagem.

GLOSSÁRIO TÉCNICO

Condutividade elétrica

Medida da capacidade de um fluido conduzir corrente elétrica; no LDL200, é medida em μS/cm. (Ref.: faixa de condutividade 100...1.000.000 μS/cm).

Medição indutiva

Princípio de medição sem contato elétrico direto com o meio, conforme o princípio indicado para este sensor. (Ref.: princípio de medida indutivo).

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e master compatível. (Ref.: IO-Link 1.1, IEC 61131-9, COM2).

Aseptoflex Vario

Tipo de conexão de processo especificado para montagem mecânica do sensor. (Ref.: G 1 rosca externa Aseptoflex Vario).

IP69K

Grau de proteção declarado para o invólucro segundo a classificação informada pelo fabricante. (Ref.: grau de proteção IP68 e IP69K).

Ligações relacionadas com "LDL200 IFM - Sensor Condutividade Indutivo Monitorar fluidos IO-Link, G1, IP69K"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LDL200 IFM - Sensor Condutividade Indutivo Monitorar fluidos IO-Link, G1, IP69K"

Para avaliar, preencha:

Ligações relacionadas com
