Sensor de Condutividade Indutivo ifm LDL200 IO-Link

Pré-visualizar: LDL200 IFM - Sensor Condut. Indutivo Monitoramento fluidos IO-Link, Analóg, G1 Asept

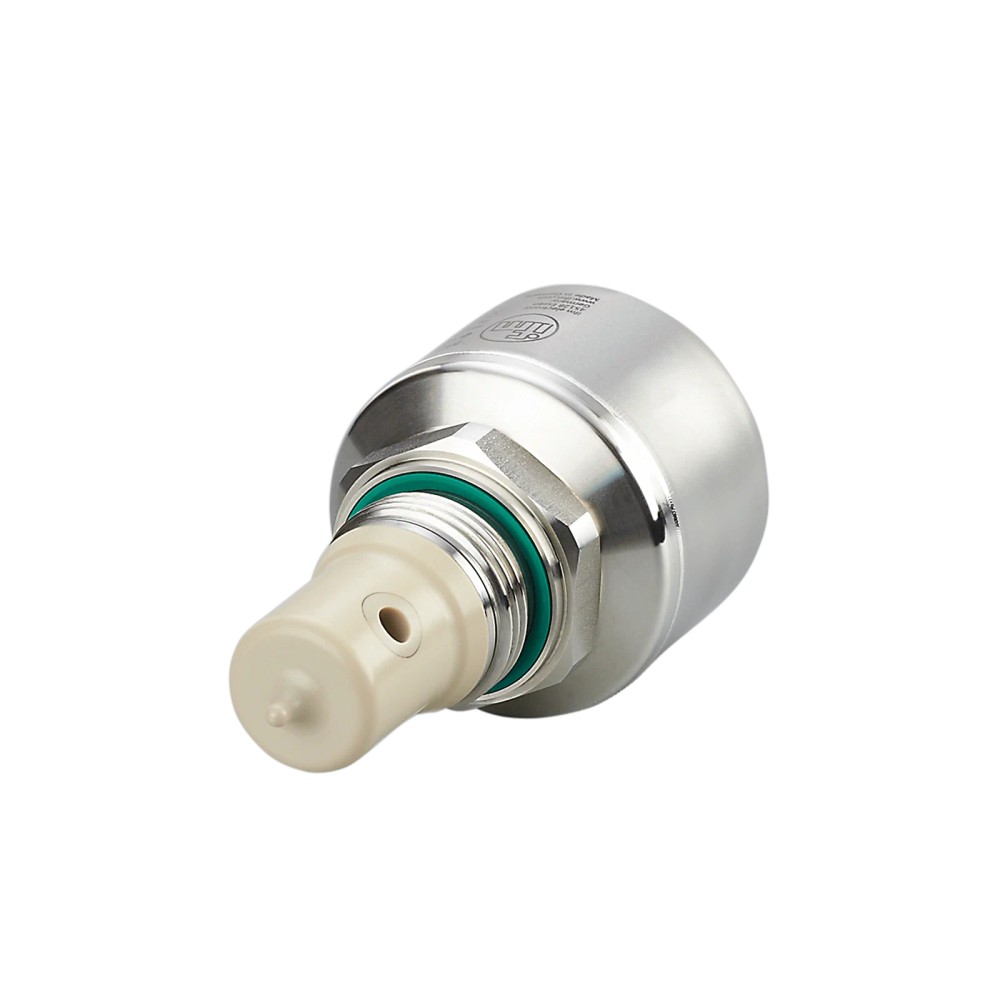

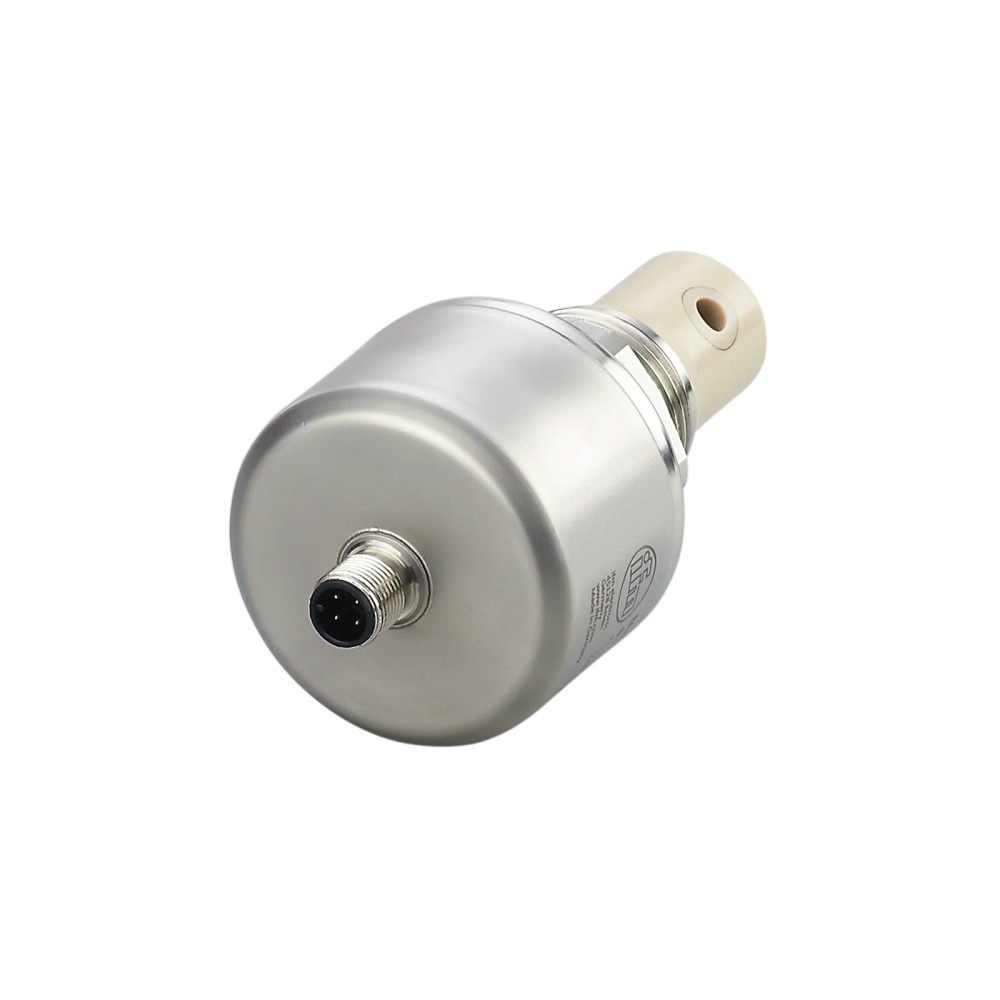

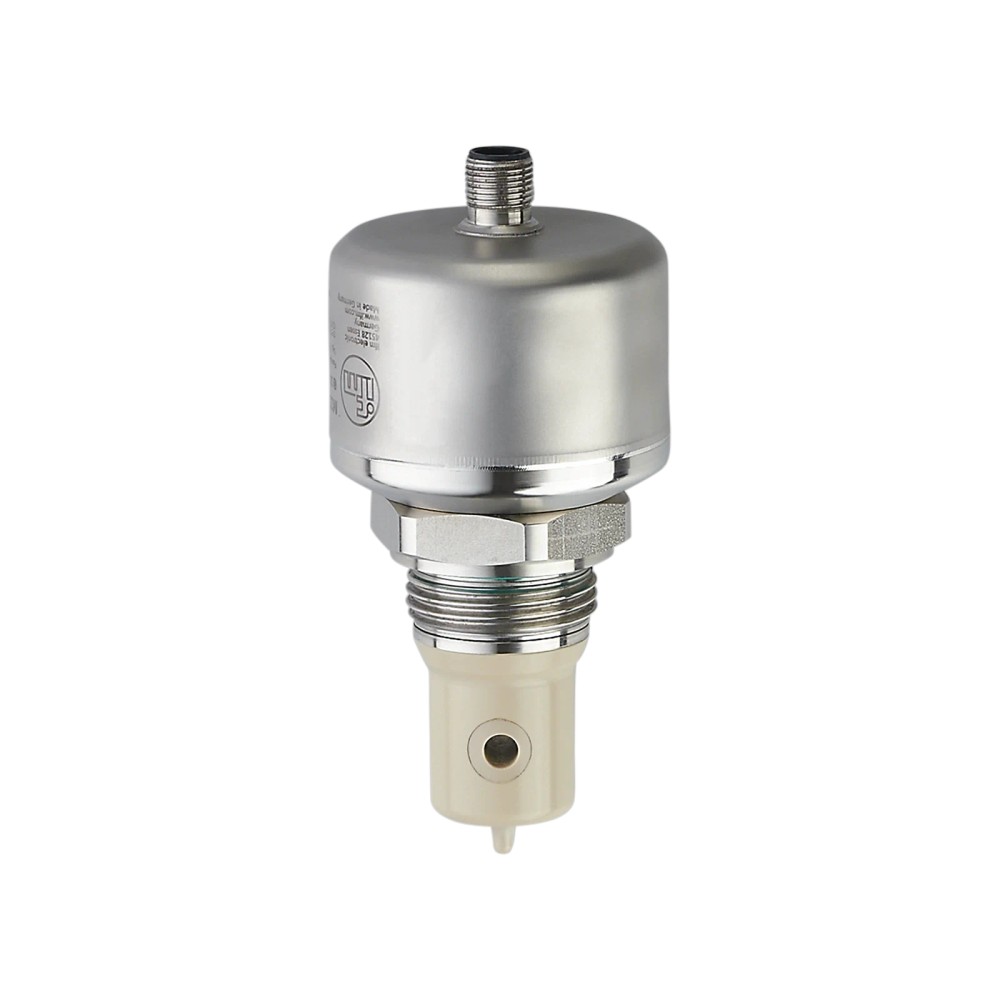

LDL200 IFM - Sensor Condut. Indutivo Monitoramento fluidos IO-Link, Analóg, G1 Asept

Imagem meramente ilustrativa

R$ 14.224,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL200
EAN: 4021179313681
NCM do produto: 90278999

Destaques do Produto Fluido Líquido...mais

Fechar menu

Saiba mais sobre: "LDL200 IFM - Sensor Condut. Indutivo Monitoramento fluidos IO-Link, Analóg, G1 Asept"

Destaques do Produto

Fluido

Líquido condutivo

Faixa de condutividade

100 a 1.000.000 μS/cm

Processo

G 1 externa Aseptoflex Vario

Comunicação e saída

IO-Link e 4 a 20 mA

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Condutividade Indutivo ifm LDL200, IO-Link e saída analógica, G 1 Aseptoflex Vario

O ifm LDL200 é um sensor indutivo para medir a condutividade de fluidos líquidos condutivos e também a temperatura. Possui comunicação IO-Link, saída analógica de 4 a 20 mA com escala ajustável e seleção entre condutividade e temperatura. Sua conexão de processo é G 1 externa Aseptoflex Vario, e a faixa de medição de condutividade é de 100 a 1.000.000 μS/cm.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Indutivo; mede condutividade e temperatura
Faixa de condutividade	100 a 1.000.000 μS/cm
Faixa de temperatura medida	-25 a 150 °C
Saídas	OUT1: IO-Link; OUT2: saída analógica
Sinal analógico	4 a 20 mA; escala ajustável
Conexão de processo	G 1 externa Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18 a 30 V DC
Proteção	IP68 e IP69K
Pressão máxima indicada	16 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de condutividade em fluidos líquidos condutivos dentro da faixa de 100 a 1.000.000 μS/cm.
Aplicações que necessitem selecionar a variável medida entre condutividade e temperatura e transmitir o valor por saída analógica ou IO-Link.
Instalações com conexão de processo G 1 externa Aseptoflex Vario, alimentação de 18 a 30 V DC e pressão de operação até 16 bar.
Aplicações com água, leite ou líquidos CIP, conforme os fluidos indicados na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar para medir fluidos não condutivos: a ficha especifica líquidos condutivos como substâncias de aplicação.
Não utilizar se a conexão de processo necessária não for G 1 externa Aseptoflex Vario, sem confirmar previamente a compatibilidade mecânica de adaptadores.
Não operar fora dos limites declarados de alimentação, pressão, temperatura ambiente ou temperatura do fluido; consultar a ficha técnica para os limites e condições aplicáveis.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de condutividade em líquidos condutivos, incluindo água, leite e líquidos CIP, dentro da faixa declarada de 100 a 1.000.000 μS/cm.
Aplicação comprovada: leitura de temperatura do fluido na faixa de medição declarada de -25 a 150 °C; a operação do fluido até 150 °C é limitada a menos de 1 hora, enquanto a faixa contínua indicada é de -25 a 100 °C.
Possibilidade de integração: transmissão de dados por IO-Link 1.1 em master port classe A ou por saída analógica de 4 a 20 mA; verificar configuração, escala e limites elétricos do sistema receptor.
Limitação: temperatura ambiente de operação de -40 a 60 °C e pressão declarada de 16 bar; para aplicações segundo CRN, a ficha informa MAWP de 12 bar.
Possibilidade inferida: monitoramento em instalações de processo que utilizem a conexão G 1 Aseptoflex Vario. Confirmar a compatibilidade mecânica e as condições de processo da instalação antes da montagem.

COMO ESCOLHER

Antes de comprar o Sensor de Condutividade Indutivo ifm LDL200, IO-Link e saída analógica, G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o LDL200 quando

O processo exigir medição indutiva de condutividade em líquidos condutivos na faixa de 100 a 1.000.000 μS/cm, opção de medição de temperatura, comunicação IO-Link ou saída analógica de 4 a 20 mA, e conexão G 1 externa Aseptoflex Vario.

Verifique antes de especificar

Confirme que a conexão mecânica do processo é G 1 externa Aseptoflex Vario, que a alimentação está entre 18 e 30 V DC e que pressão e temperaturas permanecem dentro dos limites declarados. Para sinais analógicos, considere a carga máxima de 500 Ω.

Busque outra configuração quando

O processo exigir conexão diferente, medição fora das faixas especificadas, sinal analógico diferente de 4 a 20 mA ou alimentação fora de 18 a 30 V DC. A ficha deste modelo não informa compatibilidade com essas configurações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de condutividade indutivo	Identificação do produto conforme ficha.
Princípio de medição	Indutivo	Princípio de medição declarado.
Fluidos indicados	Fluidos líquidos condutivos: água, leite e líquidos CIP	Substâncias de aplicação informadas na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Modelo	LDL200	Referência do produto.
Part number no anúncio	LDL200	Identificador do anúncio; o catálogo também lista LDL200-01.
GTIN	4021179313681	Identificador comercial informado.
SKU	LDL200	Código do anúncio.

Faixas de medição
Alcance de medição de condutividade	100 a 1.000.000 μS/cm	Faixa nominal declarada.
Resolução de condutividade	1 μS/cm de 0 a 10.000; 10 μS/cm de 10.000 a 100.000; 100 μS/cm de 100.000 a 1.000.000	Resolução por faixa de medição.
Alcance de medição de temperatura	-25 a 150 °C	Faixa de medição declarada; temperatura do fluido tem condições específicas descritas em Dados de processo.
Resolução de temperatura	0,1 K	Resolução declarada para a variável temperatura.

Precisão, repetibilidade e estabilidade
Precisão de condutividade	2% MW ± 25 μS/cm	Precisão declarada; MW refere-se ao valor medido.
Repetibilidade de condutividade	1% MW ± 25 μS/cm	Repetibilidade declarada; MW refere-se ao valor medido.
Estabilidade ao longo do tempo	0,5% MW ± 25 μS/cm	Valor declarado para estabilidade; MW refere-se ao valor medido.
Precisão de temperatura	20 a 50 °C: inferior a ±0,2 K; -25 a 150 °C: inferior a ±1,5 K	Precisão especificada para os intervalos indicados.
Repetibilidade de temperatura	0,2 K	Repetibilidade declarada para temperatura.
Desvio térmico	0,1%/K MW	Desvio informado na ficha; MW refere-se ao valor medido.

Tempos de reação
Tempo de resposta da condutividade	Inferior a 2 s (T09; amortecimento = 0)	Condição de resposta informada pelo fabricante.
Tempo de resposta da temperatura	Inferior a 25 s (T09)	Condição de resposta informada pelo fabricante.
Tempo mínimo do ciclo do processo	6,4 ms	Tempo mínimo de ciclo declarado.
Retardo de prontidão	2 s	Tempo declarado até o sensor ficar pronto.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	Inferior a 100 mA	Consumo declarado.
Classe de proteção elétrica	III	Classe informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado.
Carga máxima da saída analógica	500 Ω	Limite de carga especificado.

Entradas e saídas
Configuração de saídas	OUT1 IO-Link; OUT2 saída analógica	Atribuição das saídas informada na ficha.
Tipo de saída analógica	Corrente, 4 a 20 mA	Sinal de saída especificado.
Quantidade de saídas analógicas	1	Quantidade declarada.
Escala da saída	Escala ajustável; seleção entre condutividade e temperatura	Funções de saída informadas no anúncio.
Dados do processo analógicos	1	Quantidade informada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link 1.1	Versão declarada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência	COM2, 38,4 kBaud	Modo de transmissão declarado.
Modo SIO	Não	A ficha informa que o modo SIO não está disponível.
DeviceID padrão	922	Identificação do dispositivo no modo de operação padrão.
Classe de master port exigida	A	Requisito declarado para a porta do master IO-Link.
Perfil	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil informado nos dados do produto.

Conexões
Conexão elétrica	1 x M12 conforme EN 61067-2-101; codificação A; 4 contatos banhados a ouro	Especificação do conector elétrico.
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Especificação mecânica da conexão ao processo.

Dados de processo e pressão
Temperatura do fluido	-25 a 100 °C; até 150 °C por menos de 1 h	Limite declarado para o fluido; a condição de até 150 °C é temporária.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado.
MAWP em aplicações segundo CRN	12 bar (1,2 MPa)	Limite informado especificamente para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar	Valor de resistência ao vácuo declarado.

Condições ambientais e proteção
Temperatura ambiente	-40 a 60 °C	Limites de temperatura ambiente de operação.
Temperatura de armazenamento	-40 a 85 °C	Faixa declarada para armazenamento.
Grau de proteção	IP68 e IP69K	Proteções informadas; condição IP68 especificada como 7 dias, 3 m de profundidade em água e 0,3 bar.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC indicadas.

Materiais e construção
Materiais de construção	1.4404 (aço inoxidável/316L), PEEK, PEI e FKM	Materiais informados para a construção do produto.
Material em contato com o fluido	PEEK	Material de contato com fluido especificado na ficha.
Rugosidade da superfície	Ra ≤ 0,8 μm	Característica superficial declarada.
Característica especial	Contatos banhados a ouro	Característica dos contatos elétricos.
Peso	692,6 g	Peso indicado no conjunto de atributos do catálogo.

Conformidade e vida útil informada
Certificado UL	Número do arquivo UL E364788	Referência de arquivo UL informada na ficha.
MTTF	129 anos	Valor de MTTF fornecido nos dados do produto; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transmissão COM2 a 38,4 kBaud; modo SIO: não; DeviceID padrão 922; classe de master port exigida: A.

Conexões

Elétrica 1 x M12 conforme EN 61067-2-101, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC, consumo inferior a 100 mA. OUT1 é IO-Link e OUT2 é saída analógica de 4 a 20 mA; carga máxima da saída analógica: 500 Ω. Classe de proteção elétrica III. A ficha não especifica o pinout neste conteúdo.

Processo G 1 rosca externa Aseptoflex Vario. Resistência à pressão indicada: 16 bar (1,6 MPa); MAWP em aplicações segundo CRN: 12 bar (1,2 MPa). Não confundir esta conexão mecânica de processo com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Líquidos condutivos, incluindo água, leite ou líquidos CIP, com condutividade dentro de 100 a 1.000.000 μS/cm	✓	A ficha lista esses fluidos como substâncias de aplicação e informa essa faixa de medição de condutividade.
Instalação com conexão de processo G 1 externa Aseptoflex Vario	✓	A conexão de processo declarada para o LDL200 é G 1 rosca externa Aseptoflex Vario.
Sistema de controle IO-Link com master port classe A e comunicação IO-Link 1.1	✓	A ficha declara IO-Link 1.1, classe de master port A e DeviceID padrão 922.
Entrada analógica que aceite sinal de corrente de 4 a 20 mA e carga de até 500 Ω	✓	A saída analógica é 4 a 20 mA e a carga máxima declarada é 500 Ω.
Aplicação que exija modo SIO	✗	A ficha informa explicitamente que o modo SIO não está disponível.
Processo que exija medição de condutividade fora de 100 a 1.000.000 μS/cm	✗	A faixa de medição declarada não cobre valores externos a esse intervalo.
Rede elétrica com tensão de alimentação fora de 18 a 30 V DC	✗	A tensão de operação especificada é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de Condutividade Indutivo ifm LDL200, IO-Link e saída analógica, G 1 Aseptoflex Vario

Confirme que a conexão de processo requerida é G 1 rosca externa Aseptoflex Vario e verifique a compatibilidade com o ponto de instalação.
Verifique se o fluido e as condições do processo estão dentro das faixas de medição, temperatura e pressão declaradas para o sensor.
Instale o sensor na conexão de processo conforme os procedimentos aplicáveis à instalação e as instruções do fabricante; a ficha fornecida não especifica torque de aperto.
Conecte o conector M12 codificação A à alimentação de 18 a 30 V DC e ao circuito de comunicação ou saída correspondente, respeitando o esquema oficial de ligação.
Para IO-Link, use master port classe A e configure a comunicação IO-Link 1.1; para saída analógica, confirme a entrada de corrente 4 a 20 mA e carga máxima de 500 Ω.
Após energizar, aguarde o retardo de prontidão informado e valide a leitura e a variável selecionada no sistema de controle.

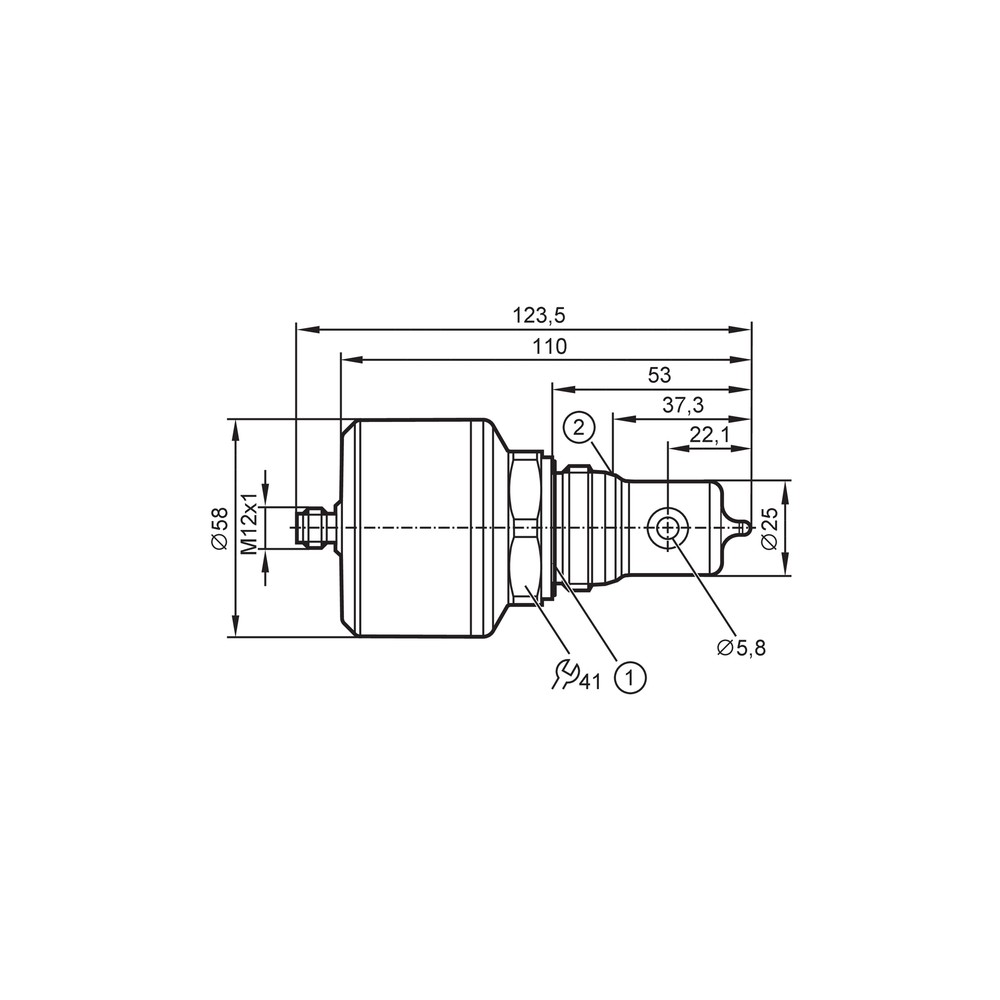

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe comunicação IO-Link.	Master port incompatível com o requisito de classe A, configuração de comunicação incorreta ou conexão elétrica M12 inadequada.	Verifique a classe da porta do master, a configuração IO-Link 1.1 e COM2 a 38,4 kBaud; inspecione a conexão M12 e confirme alimentação de 18 a 30 V DC.
A entrada analógica não apresenta corrente ou indica valor incorreto.	Ligação ou configuração da saída analógica incorreta, escala ajustável não correspondente à variável selecionada ou carga acima do limite especificado.	Confirme que OUT2 está conectada a uma entrada de corrente de 4 a 20 mA, revise a escala e a variável selecionada e verifique se a carga não excede 500 Ω.
A leitura de condutividade fica fora da faixa esperada ou não acompanha o processo.	Fluido fora da faixa de medição, configuração de variável diferente da desejada ou condições de instalação/processo não verificadas.	Confirme que o fluido é condutivo, compare o valor esperado com a faixa de 100 a 1.000.000 μS/cm e verifique a seleção da variável e a configuração da saída.
O sensor apresenta indisponibilidade ou comportamento irregular após a instalação.	Alimentação fora da faixa especificada ou exposição a temperatura ambiente, temperatura de fluido ou pressão acima dos limites aplicáveis.	Meça a alimentação e compare com 18 a 30 V DC; confira as condições ambientais e de processo com a ficha, incluindo a restrição de temperatura do fluido de até 150 °C por menos de 1 hora.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica LDL200 em português (Datasheet) Desenho em escala LDL200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LDL200 e para quem ele serve?

É um sensor indutivo da ifm para medir condutividade e temperatura em líquidos condutivos. É destinado a instalações que atendam às faixas de medição e à conexão de processo G 1 Aseptoflex Vario.

O LDL200 tem IO-Link e saída analógica?

Sim. OUT1 é IO-Link e OUT2 é uma saída analógica de corrente de 4 a 20 mA, com escala ajustável e seleção entre condutividade e temperatura.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não detalha acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Posso usar o LDL200 para medir fluido não condutivo?

A ficha especifica fluidos líquidos condutivos, como água, leite e líquidos CIP. Ela não declara aplicação para fluidos não condutivos.

Este sensor serve para medir condutividade acima de 1.000.000 μS/cm?

Não, a faixa declarada de medição de condutividade termina em 1.000.000 μS/cm. Para valores superiores, selecione um instrumento com faixa compatível.

O valor de condutividade está instável; o que verifico antes de trocar o sensor?

Confirme se a variável selecionada é condutividade, se o fluido está dentro da faixa de medição e se a escala da saída analógica está configurada corretamente. Se usar 4 a 20 mA, verifique também a entrada e a carga, limitada a 500 Ω.

O PLC não identifica o sensor; preciso substituir o LDL200?

Antes de substituir, verifique alimentação de 18 a 30 V DC, conexão M12 e compatibilidade da porta IO-Link classe A. Confirme também IO-Link 1.1 e COM2 a 38,4 kBaud; o modo SIO não está disponível.

É melhor comprar este sensor ou escolher um modelo com outra conexão?

Escolha o LDL200 quando a conexão exigida for G 1 externa Aseptoflex Vario e as faixas de medição atenderem ao processo. Se a instalação exigir outra conexão ou uma faixa diferente, compare com um modelo cuja ficha declare esses requisitos.

Como faço a ligação elétrica e quais cuidados devo tomar na instalação?

A conexão elétrica é M12 codificação A, com 4 contatos, e a alimentação deve estar entre 18 e 30 V DC. Use a documentação oficial para o pinout e o esquema de ligação, pois esses detalhes não estão informados no contexto disponível.

O LDL200 pode operar continuamente com fluido a 150 °C?

Não conforme os limites informados: a temperatura do fluido é de -25 a 100 °C, com até 150 °C permitido por menos de 1 hora. Considere também a temperatura ambiente de operação especificada para o sensor.

GLOSSÁRIO TÉCNICO

Condutividade elétrica

Medida da capacidade de um fluido conduzir corrente elétrica; o sensor LDL200 declara medição entre 100 e 1.000.000 μS/cm (Ref.: alcance de medição de condutividade).

IO-Link

Interface de comunicação digital entre o sensor e um master compatível; neste produto, IO-Link 1.1 e padrão SDCI IEC 61131-9 (Ref.: interface de comunicação e SDCI).

Aseptoflex Vario

Designação da conexão de processo roscada G 1 externa especificada para o LDL200 (Ref.: conexão de processo).

Parâmetro de rugosidade média aritmética da superfície; o valor declarado para este produto é Ra ≤ 0,8 μm (Ref.: característica da superfície).

IP68 e IP69K

Graus de proteção declarados para o invólucro; para IP68, a ficha informa condição de 7 dias, 3 m de profundidade em água e 0,3 bar (Ref.: grau de proteção).
