Sensor de Condutividade IFM LDL101

Pré-visualizar: LDL101 IFM - Sensor de Condutividade ifm Medição de fluidos condutivos IO-Link G 1/2 IP69K

LDL101 IFM - Sensor de Condutividade ifm Medição de fluidos condutivos IO-Link G 1/2 IP69K

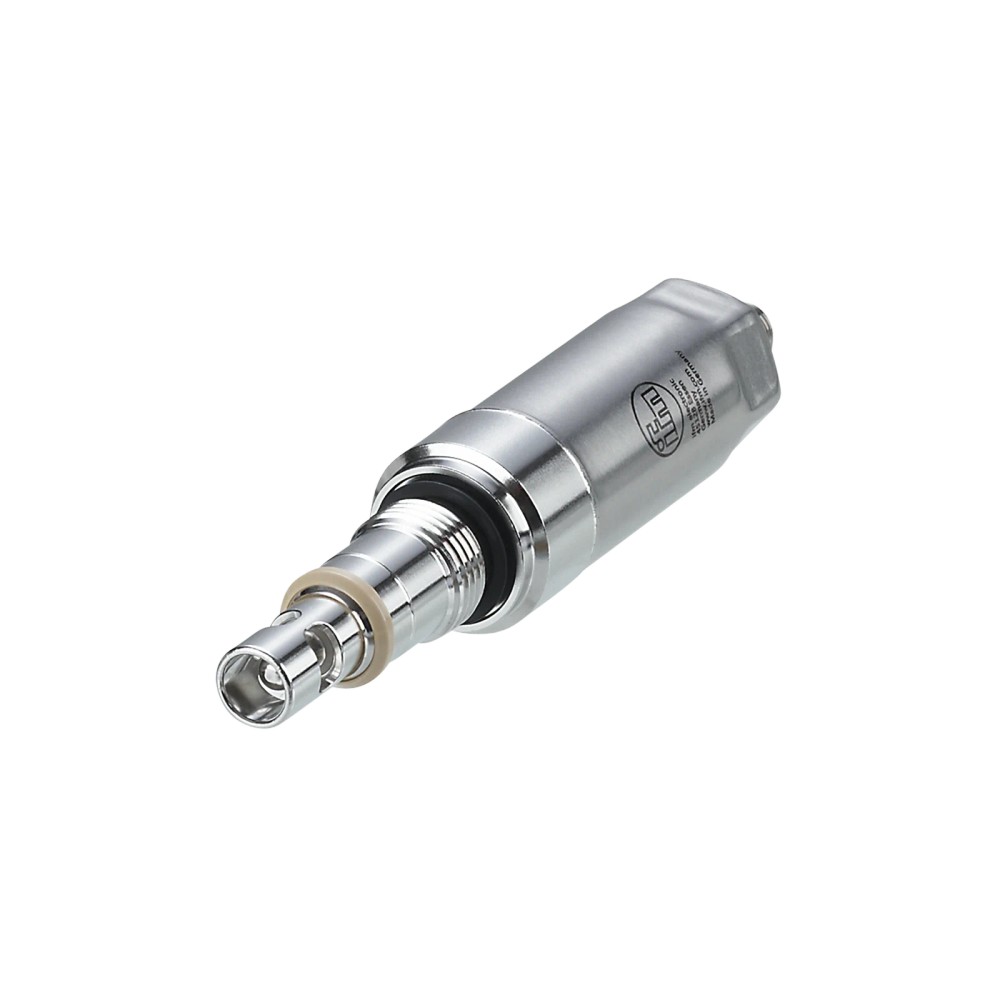

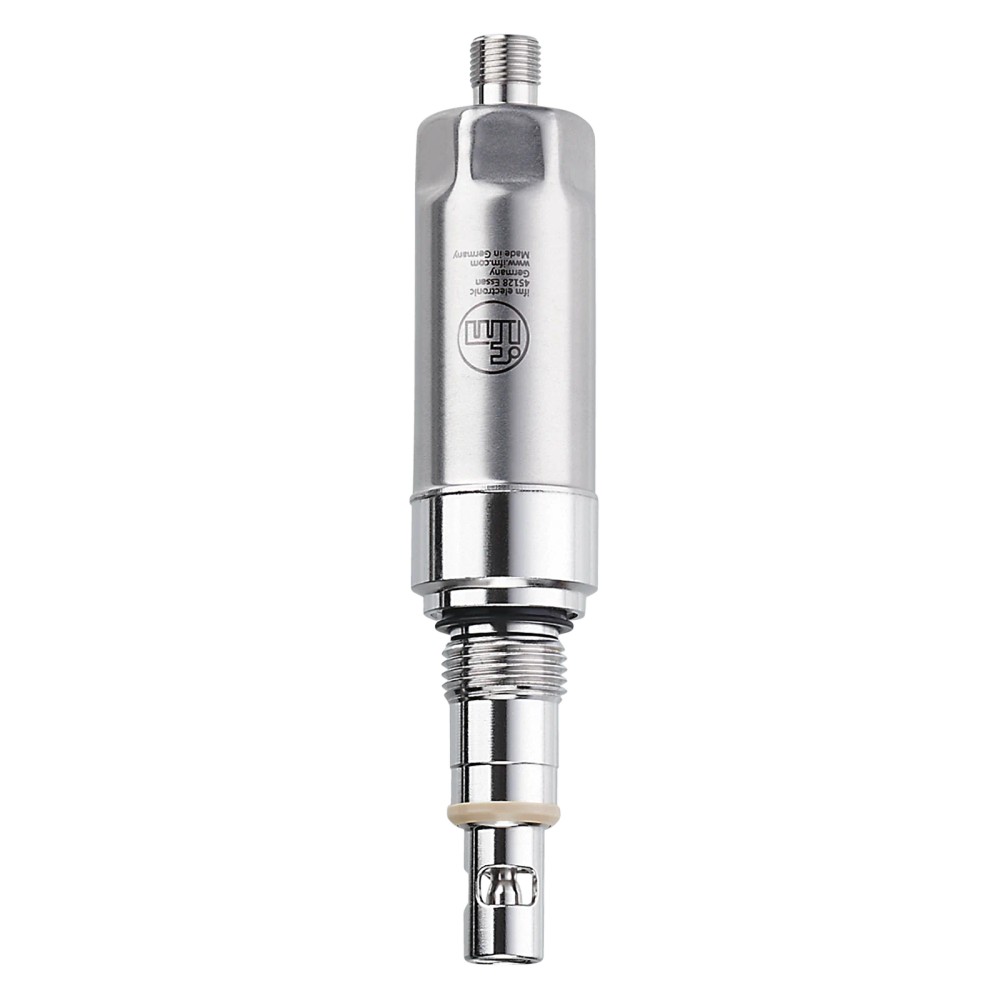

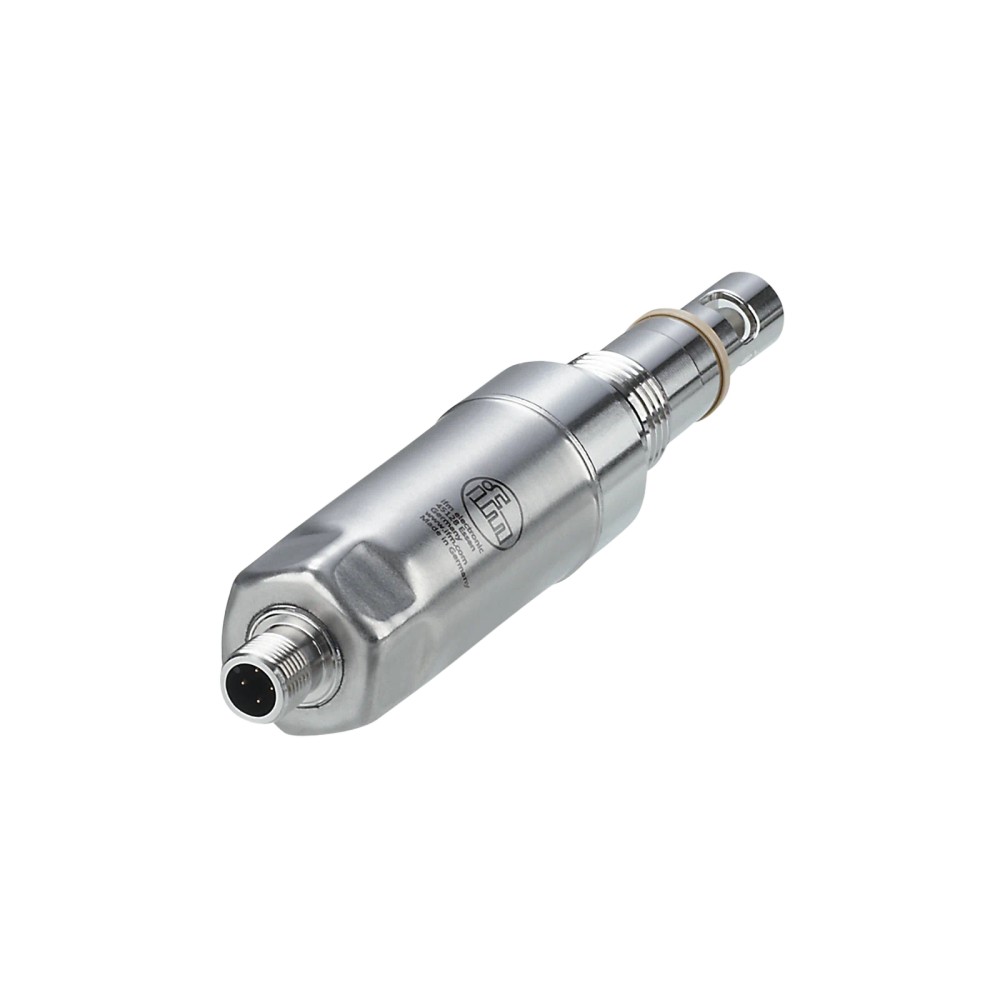

Imagem meramente ilustrativa

R$ 9.579,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL101
EAN: 4021179333993
NCM do produto: 90278999

Destaques do Produto Faixa de condutividade...mais

Fechar menu

Saiba mais sobre: "LDL101 IFM - Sensor de Condutividade ifm Medição de fluidos condutivos IO-Link G 1/2 IP69K"

Destaques do Produto

Faixa de condutividade

0,04...1000 µS/cm

Faixa de temperatura medida

-25...150 °C

Saída

Analógica 4...20 mA, com escala ajustável e seleção de condutividade ou temperatura

Interface digital

IO-Link, revisão 1.1; modo SIO não disponível

Conexão de processo

G 1/2 externa com cone de vedação

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de condutividade ifm LDL101, IO-Link, saída analógica 4...20 mA, conexão de processo G 1/2

O ifm LDL101 é um sensor para medir a condutividade de fluidos líquidos condutivos, com informação de temperatura selecionável. É indicado, conforme a ficha, para medição de água purificada. Oferece comunicação IO-Link e uma saída analógica de 4...20 mA, configurável para condutividade ou temperatura. Sua conexão de processo é G 1/2 externa com cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de medição	Condutividade e temperatura selecionável
Faixa de condutividade	0,04...1000 µS/cm
Faixa de temperatura medida	-25...150 °C
Saída analógica	4...20 mA; escala ajustável
Comunicação	IO-Link, revisão 1.1
Conexão elétrica	M12, 4 contatos, codificação A
Conexão de processo	G 1/2 externa, cone de vedação
Proteção	IP68 e IP69K
Resistência à pressão	35 bar / 3,5 MPa
Materiais em contato com o fluido	Aço inoxidável 1.4435 (316L) e PEEK

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de condutividade em fluidos líquidos condutivos dentro da faixa especificada de 0,04...1000 µS/cm.
Aplicações com água purificada, indicada na ficha como informação de fluido.
Instalações que utilizem conexão de processo G 1/2 externa com cone de vedação e alimentação de 18...30 V DC.
Sistemas que recebam IO-Link ou sinal analógico de 4...20 mA, considerando a configuração da saída para condutividade ou temperatura.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de fluidos não condutivos: a ficha especifica uso em fluidos líquidos condutivos.
Instalações cuja pressão de processo ultrapasse 35 bar.
Aplicações que exijam temperatura do fluido acima de 100 °C continuamente; a ficha permite até 150 °C por menos de 1 hora.
Sistemas que dependam de modo SIO: esta versão não dispõe desse modo.
Montagem em conexão de processo diferente de G 1/2 externa sem validar adaptadores e requisitos de vedação.

APLICAÇÕES E USO

Aplicação indicada na ficha: medição de condutividade em água purificada, dentro da faixa especificada pelo sensor.
Possibilidade de uso em outros fluidos líquidos condutivos que atendam à faixa de condutividade e aos limites de pressão e temperatura; validar a compatibilidade do fluido com os materiais de contato antes da aplicação.
Em processos com temperatura do fluido acima de 100 °C, a ficha limita a operação a menos de 1 hora até 150 °C; não considerar essa condição como operação contínua.
A saída analógica pode transmitir condutividade ou temperatura, conforme seleção; para integração por IO-Link, considerar revisão 1.1, COM2 e master port classe A.

COMO ESCOLHER

Antes de comprar o Sensor de condutividade ifm LDL101, IO-Link, saída analógica 4...20 mA, conexão de processo G 1/2, verifique estes pontos:

Escolha o LDL101 quando

A aplicação exigir medição de condutividade entre 0,04 e 1000 µS/cm em fluido líquido condutivo, com conexão G 1/2 externa, pressão de até 35 bar e temperatura do fluido conforme os limites declarados.

Verifique a integração elétrica antes da compra

Confirme que o controlador aceita IO-Link revisão 1.1 ou sinal analógico de 4...20 mA e que fornece 18...30 V DC. A saída analógica é selecionável entre condutividade e temperatura; o modo SIO não está disponível.

Busque outra configuração se os limites de processo não forem atendidos

Se a conexão, a faixa de medição, a pressão ou a temperatura necessária estiver fora dos valores informados, selecione um sensor cuja ficha cubra esses requisitos. A ficha deste modelo não especifica uma alternativa compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de condutividade condutivo ifm LDL101	Modelo LDL101; referência de identificação do produto.
Marca	ifm	Fabricante indicado na ficha.
Substâncias	Fluidos líquidos condutivos	Tipo de meio especificado para o sensor.
Informação sobre fluidos	Água purificada	Fluido indicado na ficha; não implica exclusividade de uso.
Princípio de medida	Condutivo	Princípio de medição informado.
Perfil	Smart Sensor - SSP 3.1 Measuring Sensor Common - I&D Identification and Diagnosis	Perfil informado para identificação e diagnóstico.

Faixas de medição
Alcance de medição de condutividade	0,04...1000 µS/cm	Faixa declarada pelo fabricante.
Resolução de condutividade	0...9,999: 0,001 µS/cm; 10...99,99: 0,01 µS/cm; 100...1000: 0,1 µS/cm	Resolução por intervalos de medição.
Alcance de medição de temperatura	-25...150 °C	Faixa de medição indicada para temperatura.
Temperatura do fluido	-25...100 °C; até 150 °C por menos de 1 h	Limite de operação do fluido; a condição de 150 °C é temporária.
Resolução de temperatura	0,1 K	Resolução declarada para a variável de temperatura.

Precisão e estabilidade
Precisão de condutividade	3 % MW ± 0,03 µS/cm	Valor declarado; MW corresponde ao valor medido.
Repetibilidade de condutividade	1 % MW ± 0,010 µS/cm	Repetibilidade declarada; MW corresponde ao valor medido.
Estabilidade ao longo do tempo	1,5 % MW ± 0,015 µS/cm	Valor declarado; MW corresponde ao valor medido.
Desvio	0,1 %/K MW	Desvio informado na ficha.
Precisão de temperatura	20...50 °C: < ± 0,5 K; -25...150 °C: < ± 1,5 K	Precisão especificada conforme a faixa de temperatura.
Repetibilidade de temperatura	0,2 K	Valor declarado para a variável de temperatura.

Alimentação e consumo
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 60 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado pelo fabricante.

Saídas e interface
Tipo de saída	Analógica; sinal analógico e IO-Link	Sinais declarados para o produto.
Corrente da saída analógica	4...20 mA	Faixa de sinal de saída.
Configuração da saída analógica	Escala ajustável; seleção de condutividade ou temperatura	A variável transmitida pela saída pode ser selecionada.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Dados do processo analógicos	1	Quantidade de dados analógicos do processo indicada.
Carga máxima	500 Ω	Limite de carga especificado para a saída.
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão declarado para a comunicação.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Modo SIO	Não	A ficha declara que o modo SIO não está disponível.
Classe de master port exigida	A	Classe requerida indicada para a porta mestre IO-Link.
Tempo mínimo do ciclo do processo	6,4 ms	Tempo mínimo de ciclo informado.
DeviceID	1455	Identificador do dispositivo informado.

Tempos de resposta
Retardo de prontidão	2 s	Tempo declarado até o sensor estar pronto.
Tempo de resposta de condutividade	< 2 s (T09; amortecimento = 0)	Condição de resposta informada pelo fabricante.
Tempo de resposta de temperatura	< 9 s (T09)	Tempo de resposta declarado para temperatura.

Conexões e dados mecânicos
Conexão de processo	G 1/2 externa com cone de vedação	Rosca e vedação de processo especificadas.
Vedação opcional	Vedação PEEK higiênica conforme EHEDG	Opção mencionada na ficha; confirmar sua inclusão/configuração.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados, EN 61067-2-101	Conector e referência informados pelo fabricante.
Materiais de construção	1.4404 (aço inoxidável / 316L), PEI e FKM	Materiais listados para o produto.
Materiais em contato com o fluido	1.4435 (aço inoxidável / 316L) e PEEK	Materiais especificados para contato com o fluido.
Característica da superfície	Ra ≤ 0,8 µm	Rugosidade superficial informada.
Peso	346,8 g	Valor de peso indicado nos dados do produto.

Limites e condições ambientais
Temperatura ambiente	-40...60 °C	Faixa de temperatura ambiente de operação.
Temperatura de armazenamento	-40...85 °C	Faixa especificada para armazenamento.
Resistência à pressão	35 bar / 3,5 MPa	Limite de pressão informado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo declarado.
Grau de proteção	IP68 e IP69K	Proteções declaradas; IP68 especificado como 7 dias, 3 m de profundidade e 0,3 bar.
Resistência a choques	DIN EN 60068-2-27 (50 g / 11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6 (20 g / 10...2000 Hz)	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC informadas.
Certificado UL	E364788	Número de arquivo UL informado na ficha.
MTTF	173 anos	Valor de MTTF declarado; não representa prazo de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud); modo SIO não disponível.

• Saída analógica de 4...20 mA; configurável para condutividade ou temperatura. Carga máxima especificada: 500 Ω.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos dourados, conforme EN 61067-2-101. Alimentação de 18...30 V DC; classe de proteção III. Para IO-Link, a ficha especifica master port classe A. A conexão elétrica M12 não determina compatibilidade mecânica com a conexão de processo.

Processo Rosca de processo G 1/2 externa com cone de vedação. A ficha menciona vedação PEEK higiênica opcional conforme EHEDG; confirmar a configuração de vedação necessária para a instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link revisão 1.1, COM2 e master port classe A	✓	Compatível conforme os parâmetros de comunicação informados; a ficha também indica padrão SDCI IEC 61131-9.
Entrada analógica de 4...20 mA com carga de até 500 Ω e alimentação de 18...30 V DC	✓	Corresponde aos limites declarados para saída analógica, carga máxima e alimentação.
Sistema que exige operação em modo SIO	✗	A ficha declara que o modo SIO não está disponível.
Conexão de processo G 1/2 externa com cone de vedação	✓	É a conexão de processo especificada para o LDL101; verificar separadamente os requisitos de vedação da instalação.
Processo com pressão superior a 35 bar	✗	A resistência à pressão informada é 35 bar / 3,5 MPa.
Processo com fluido acima de 100 °C por período contínuo	✗	A ficha especifica temperatura do fluido de -25...100 °C e permite 150 °C por menos de 1 hora.
Aplicação de condutividade fora de 0,04...1000 µS/cm	✗	A faixa de medição declarada é 0,04...1000 µS/cm.

INSTALAÇÃO

Como instalar o Sensor de condutividade ifm LDL101, IO-Link, saída analógica 4...20 mA, conexão de processo G 1/2

Confirme que o fluido é condutivo e que a faixa de medição necessária está dentro dos limites declarados.
Verifique a pressão do processo e a temperatura do fluido, incluindo a duração de qualquer condição acima de 100 °C.
Confirme que a conexão mecânica disponível é G 1/2 externa com cone de vedação e valide a vedação aplicável à instalação.
Instale o sensor na conexão de processo apropriada, observando as orientações do fabricante para montagem e vedação.
Conecte a alimentação e a interface pelo conector M12; consulte o datasheet para a atribuição dos pinos e o esquema elétrico.
Configure o sinal analógico para condutividade ou temperatura, ajuste a escala necessária e, se utilizar IO-Link, verifique a compatibilidade do master port classe A.

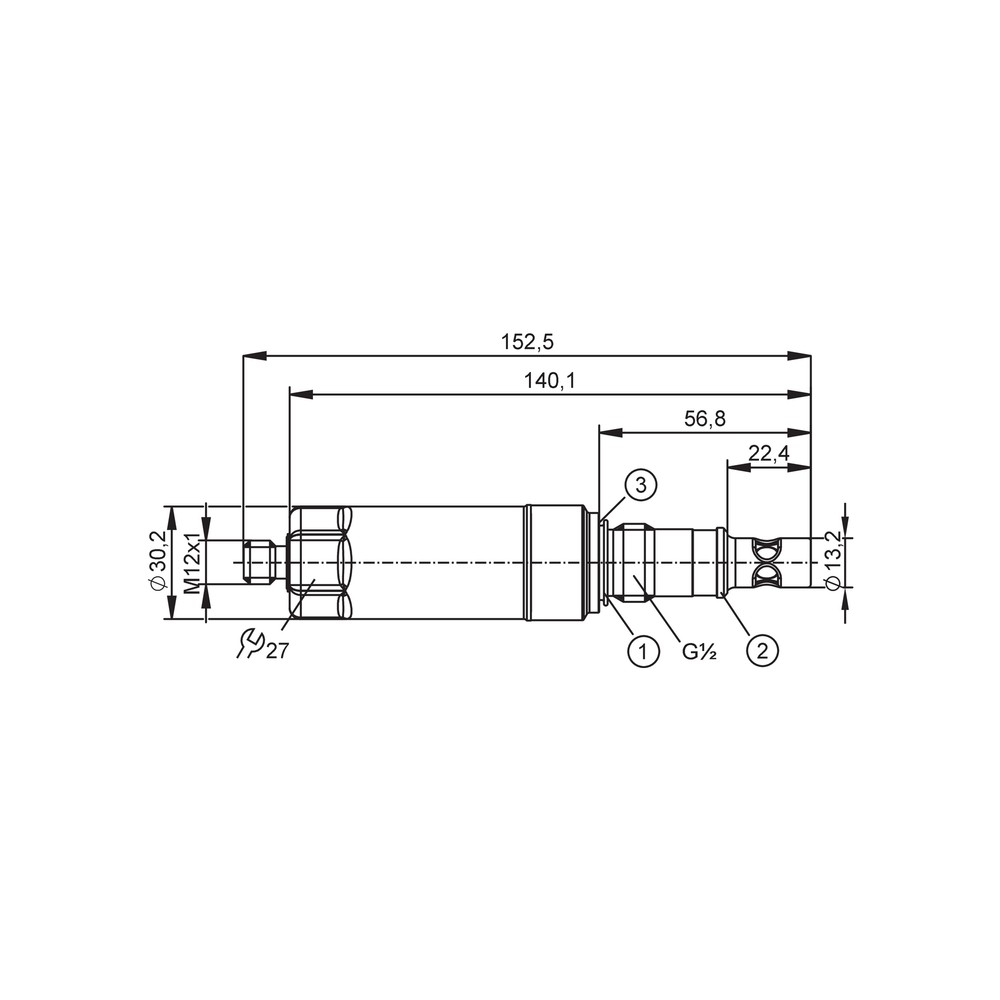

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Controlador não identifica o dispositivo via IO-Link.	Incompatibilidade de configuração do master ou tentativa de comunicação em modo SIO, que não está disponível.	Confirme suporte a IO-Link revisão 1.1, COM2 e master port classe A; verifique no master a leitura do DeviceID 1455.
A leitura analógica não corresponde à variável esperada.	Saída configurada para a variável diferente da desejada entre condutividade e temperatura, ou escala analógica inadequada.	Verifique a seleção da variável e a escala configurada; confira se a entrada do controlador está preparada para 4...20 mA.
Sinal de 4...20 mA instável ou fora do esperado.	Alimentação fora da faixa especificada, carga superior a 500 Ω ou conexão elétrica incorreta.	Meça a alimentação nos limites de 18...30 V DC, verifique a carga da entrada e inspecione a conexão M12 e a fiação conforme o datasheet.
Medição de condutividade divergente do processo.	Fluido fora da faixa de medição, condição do processo fora dos limites ou instalação/parametrização inadequada.	Compare a condutividade e a temperatura do fluido com as faixas especificadas, confirme a configuração da variável e consulte o datasheet para as condições de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LDL101 em português (Datasheet) Desenho em escala LDL101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LDL101 e para quem ele serve?

É um sensor de condutividade para fluidos líquidos condutivos, com comunicação IO-Link e saída analógica. A ficha indica água purificada como fluido de aplicação.

O LDL101 pode enviar temperatura pelo sinal analógico?

Sim. A saída analógica de 4...20 mA pode ser selecionada para condutividade ou temperatura, com escala ajustável.

O produto acompanha cabo M12 ou vedação?

A ficha informa a conexão elétrica M12 e menciona uma vedação PEEK higiênica opcional, mas não confirma esses itens como acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele funciona em um controlador que só aceita modo SIO?

Não, se o sistema depender exclusivamente de modo SIO: essa função não está disponível no LDL101. A ficha especifica IO-Link revisão 1.1 e saída analógica.

Posso usar o sensor em um processo acima de 100 °C continuamente?

A ficha especifica fluido entre -25 e 100 °C e permite até 150 °C por menos de 1 hora. Ela não sustenta operação contínua acima de 100 °C.

O sinal analógico fica em zero ou não acompanha a medição; o que verifico antes de trocar o sensor?

Verifique a alimentação de 18...30 V DC, a fiação M12 e a entrada de 4...20 mA do controlador. Confira também a variável selecionada e a escala configurada.

A leitura de condutividade está diferente do valor do processo; qual é a causa provável?

Verifique se o fluido está dentro da faixa de 0,04...1000 µS/cm e se a medição configurada é de condutividade. Confirme também as condições de processo e a instalação antes de substituir o sensor.

Devo comprar o sensor avulso ou um kit com cabo e vedação?

A ficha lista uma unidade por embalagem, mas não identifica cabo ou vedação como itens incluídos. Se esses componentes forem necessários, confirme a composição do fornecimento antes de selecionar peças adicionais.

Qual é a diferença entre usar IO-Link e a saída de 4...20 mA?

IO-Link permite a comunicação digital conforme revisão 1.1 e COM2; a saída analógica transmite uma variável selecionável em 4...20 mA. Escolha a interface conforme as entradas disponíveis no controlador.

Que cuidados devo ter na montagem e na configuração?

Confirme a conexão de processo G 1/2 externa com cone de vedação e use o desenho dimensional e o datasheet do fabricante para orientar a instalação. Depois, configure a variável e a escala da saída conforme o sistema de controle.

GLOSSÁRIO TÉCNICO

Condutividade

Medida da capacidade de um fluido conduzir corrente elétrica. (Ref.: alcance de medição de 0,04...1000 µS/cm)

IO-Link

Interface de comunicação digital do sensor com um master compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud)

Saída analógica 4...20 mA

Sinal elétrico analógico que representa a variável configurada no sensor. (Ref.: corrente de saída 4...20 mA; carga máxima 500 Ω)

G 1/2 externa

Conexão roscada de processo especificada para a montagem do sensor. (Ref.: G 1/2 externa com cone de vedação)

IP68 e IP69K

Graus de proteção declarados para o invólucro do sensor, conforme condições indicadas pelo fabricante. (Ref.: IP68, 7 dias / 3 m de profundidade / 0,3 bar; IP69K)
