Sensor de Condutividade IFM LDL100

Pré-visualizar: LDL100 IFM - Sensor de Condutividade IFM Monitoramento de fluidos IO-Link G1/2 IP69K

LDL100 IFM - Sensor de Condutividade IFM Monitoramento de fluidos IO-Link G1/2 IP69K

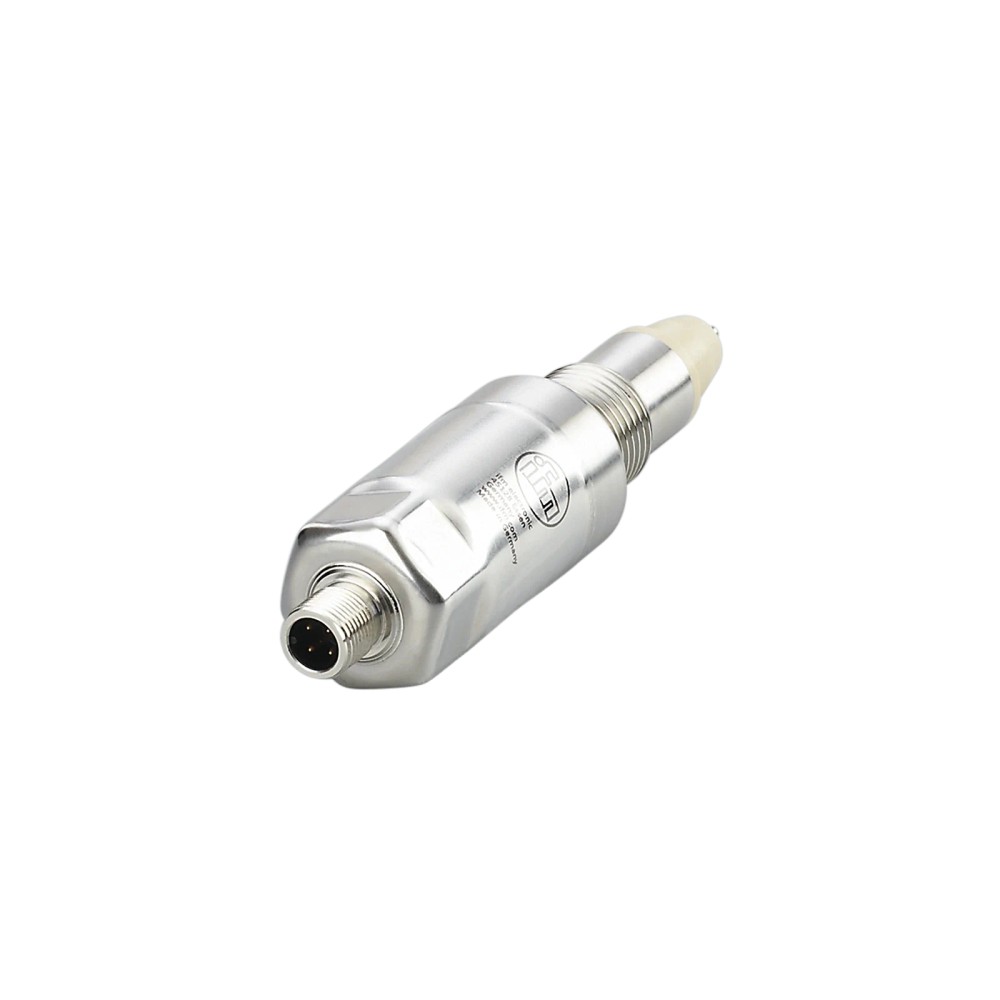

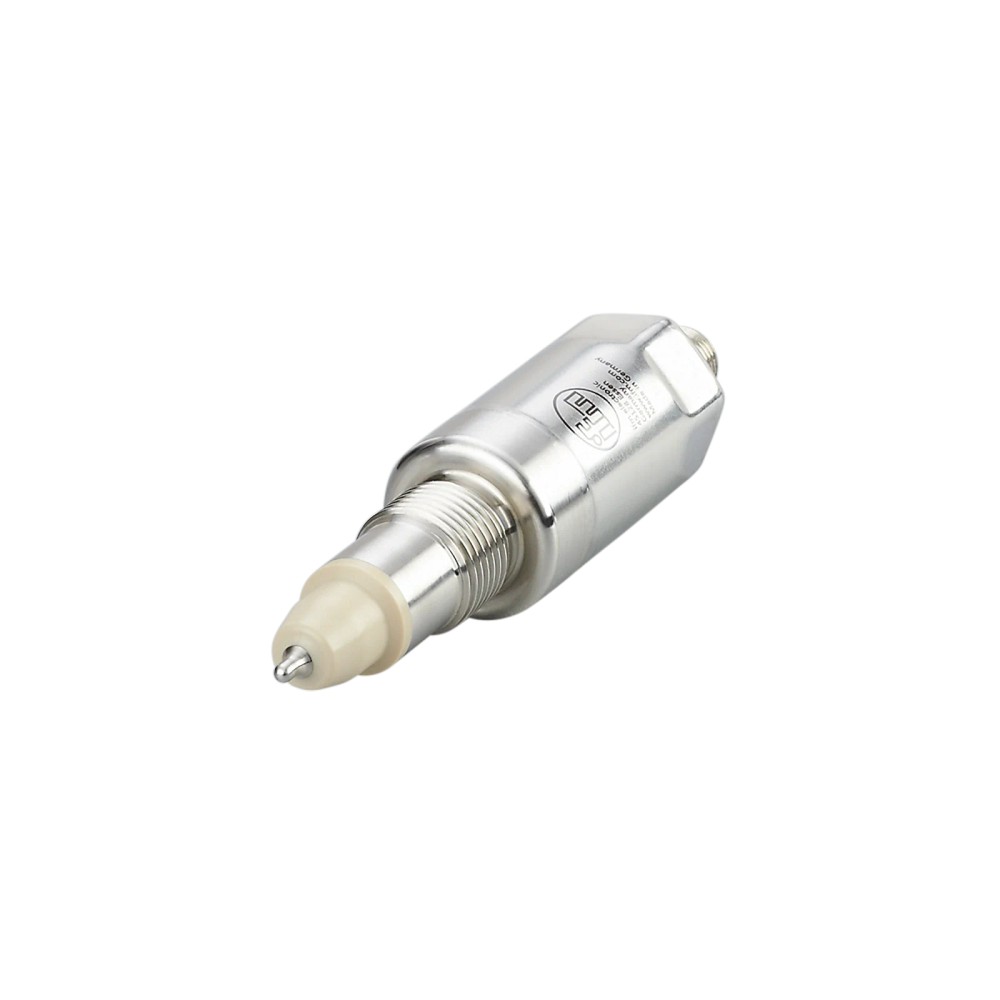

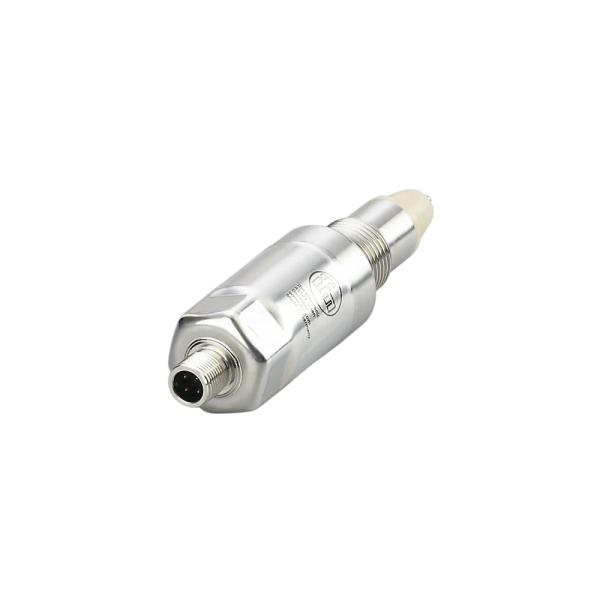

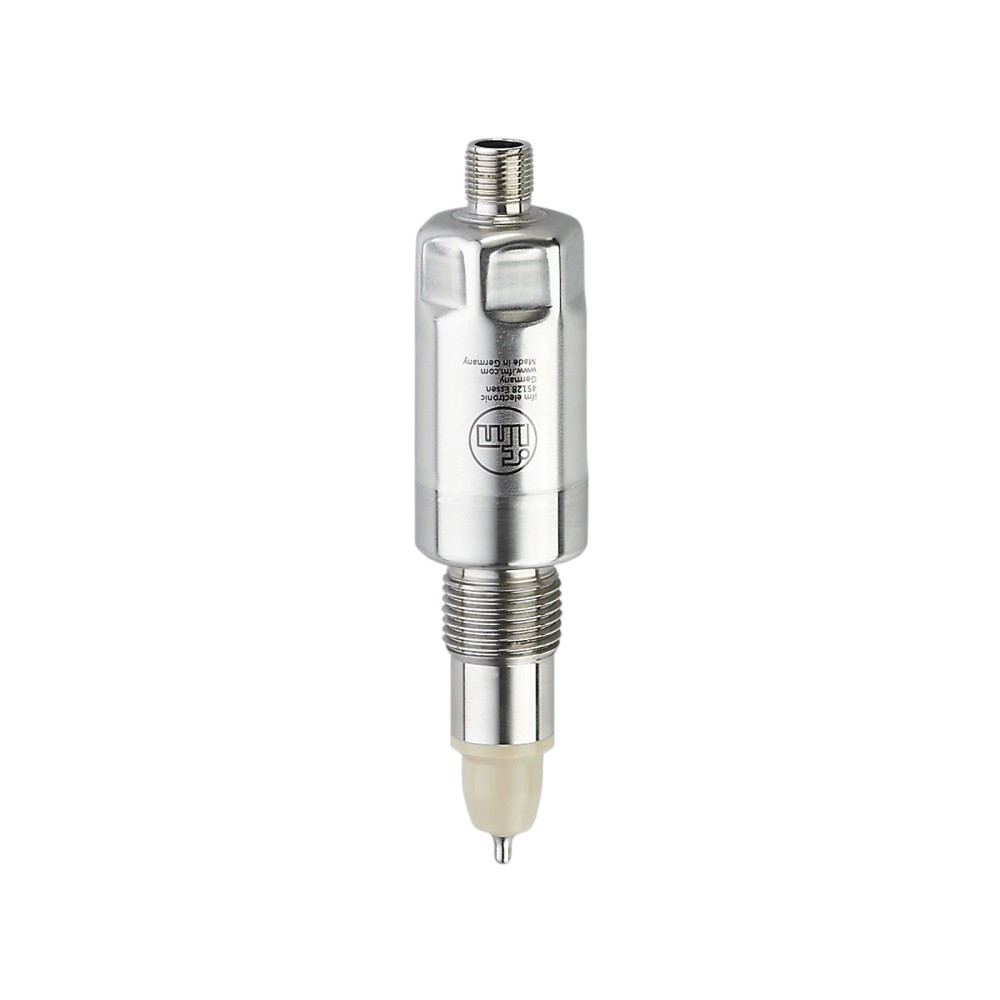

Imagem meramente ilustrativa

R$ 7.056,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDL100
EAN: 4021179313698
NCM do produto: 90278999

Destaques do Produto Grandeza medida...mais

Fechar menu

Saiba mais sobre: "LDL100 IFM - Sensor de Condutividade IFM Monitoramento de fluidos IO-Link G1/2 IP69K"

Destaques do Produto

Grandeza medida

Condutividade e temperatura; saída analógica selecionável entre as duas grandezas.

Faixa de condutividade

100…15.000 µS/cm.

Saída analógica

4…20 mA, com escala ajustável.

Interface digital

IO-Link 1.1; modo SIO indicado como não disponível.

Conexão de processo

G 1/2 externa com cone de vedação.

Conexão elétrica

M12, codificação A, 4 contatos.

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Condutividade Condutivo IFM LDL100 com IO-Link, saída analógica 4–20 mA e conexão de processo G 1/2

O IFM LDL100 é um sensor condutivo para monitorar a condutividade e a temperatura de fluidos líquidos condutivos. Pode ser usado com água, leite e líquidos CIP, dentro das faixas de medição especificadas. Oferece comunicação IO-Link e uma saída analógica de 4–20 mA, configurável para condutividade ou temperatura. Sua conexão de processo é G 1/2 com cone de vedação.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de condutividade	100…15.000 µS/cm
Faixa de temperatura medida	−25…150 °C
Temperatura do fluido	−25…100 °C; até 150 °C por menos de 1 h
Saída analógica	4…20 mA; escala ajustável
Comunicação	IO-Link 1.1
Conexão de processo	G 1/2, rosca externa com cone de vedação
Conexão elétrica	M12, 4 pinos, codificação A
Pressão máxima informada	16 bar / 1,6 MPa
Proteção	IP68 e IP69K
Materiais em contato com o fluido	PEEK e aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de condutividade em fluidos líquidos condutivos dentro da faixa de 100…15.000 µS/cm.
Aplicações com água, leite ou líquidos CIP, conforme as condições do processo e os limites de temperatura e pressão informados.
Instalações que aceitem conexão de processo G 1/2 externa com cone de vedação e conexão elétrica M12.
Sistemas que utilizem IO-Link ou recebam uma saída analógica de 4–20 mA para uma variável selecionada.

⚠ Considere outro se precisa de:

Aplicações com fluido não condutivo: a ficha especifica uso com fluidos líquidos condutivos e não informa medição para fluidos não condutivos.
Medição de condutividade fora da faixa de 100…15.000 µS/cm.
Temperatura do fluido acima de 100 °C em operação contínua; a ficha limita a exposição a 150 °C a menos de 1 hora.
Instalações que excedam 16 bar ou não sejam compatíveis com rosca G 1/2 externa com cone de vedação.
Aplicações que exijam modo SIO, indicado como não disponível para este sensor.

APLICAÇÕES E USO

Uso informado pelo fabricante: monitoramento de condutividade em água, leite e líquidos CIP, desde que o fluido e o processo estejam dentro das faixas especificadas.
Monitoramento de condutividade entre 100 e 15.000 µS/cm em instalações compatíveis com G 1/2 externa com cone de vedação.
Monitoramento de temperatura de processo na faixa medida de −25…150 °C, respeitando o limite do fluido de −25…100 °C em operação e a condição de até 150 °C por menos de 1 hora.
Integração em sistemas com master IO-Link classe A ou entrada analógica compatível com 4–20 mA e carga máxima de 500 Ω. A adequação da aplicação depende da configuração e das condições reais de processo.

COMO ESCOLHER

Antes de comprar o Sensor de Condutividade Condutivo IFM LDL100 com IO-Link, saída analógica 4–20 mA e conexão de processo G 1/2, verifique estes pontos:

Escolha o LDL100 quando

A aplicação requer monitoramento de condutividade de líquido condutivo entre 100 e 15.000 µS/cm, e/ou temperatura dentro da faixa especificada, com conexão G 1/2, IO-Link e/ou saída analógica de 4–20 mA.

Verifique os limites do processo antes de selecionar

Confirme que a temperatura contínua do fluido não excede 100 °C, que a exposição a 150 °C dura menos de 1 hora, que a pressão não excede 16 bar e que a conexão de processo corresponde à rosca G 1/2 externa com cone de vedação.

Busque outra configuração quando

A faixa de medição, a conexão mecânica, o sinal requerido ou as condições de temperatura e pressão não corresponderem aos dados do LDL100. A ficha não identifica modelos alternativos; consulte o fabricante para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Aplicação e princípio de medição
Tipo de produto	Sensor de condutividade condutivo	Identificação do produto conforme a ficha.
Princípio de medida	Condutivo	Princípio indicado para a medição.
Fluidos informados	Água, leite e líquidos CIP	Fluidos citados na informação do fabricante.
Substâncias	Fluidos líquidos condutivos	Aplicação indicada; não extrapolar para fluidos não condutivos.

Faixas de medição
Condutividade	100…15.000 µS/cm	Faixa de medição especificada.
Resolução de condutividade	1 µS/cm	Resolução informada para a variável.
Temperatura medida	−25…150 °C	Faixa de medição indicada para temperatura.
Resolução de temperatura	0,1 K	Resolução informada para a variável.

Dados elétricos
Tensão de operação	18…30 V DC	Limites de alimentação especificados.
Consumo de corrente	< 60 mA	Valor máximo informado como inferior a 60 mA.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado pelo fabricante.
Retardo de prontidão	2 s	Tempo indicado antes de o sensor estar pronto.

Saídas e dados de processo
Quantidade de saídas analógicas	1	Uma saída analógica disponível.
Tipo de saída	Analógica, escala ajustável	A escala é ajustável; selecionar a variável de processo desejada.
Corrente da saída analógica	4…20 mA	Sinal analógico especificado.
Variável analógica selecionável	Condutividade ou temperatura	As funções são selecionáveis; a ficha informa uma saída analógica.
Dados de processo analógicos	1	Quantidade de dados analógicos de processo indicada.
Carga máxima	500 Ω	Limite de carga indicado para a saída.

Precisão, repetibilidade e estabilidade
Precisão de condutividade	10 % do valor medido ± 25 µS/cm	Desempenho especificado para a medição de condutividade.
Repetibilidade de condutividade	5 % do valor medido ± 25 µS/cm	Valor informado para repetibilidade.
Estabilidade ao longo do tempo	1 % do valor medido ± 25 µS/cm	Especificação de estabilidade para a medição.
Desvio de temperatura	0,2 %/K do valor medido	Desvio informado na ficha.
Precisão de temperatura	20…50 °C: < ±0,5 K; −25…150 °C: < ±1,5 K	Precisão conforme os intervalos de temperatura especificados.
Repetibilidade de temperatura	0,2 K	Valor informado para repetibilidade.

Tempos de resposta
Resposta de condutividade	< 2 s (T09; amortecimento = 0)	Condição de resposta indicada pelo fabricante.
Resposta de temperatura	< 9 s (T09)	Tempo de resposta especificado.
Tempo mínimo do ciclo do processo	6,4 ms	Mínimo informado para o ciclo de processo.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação digital do sensor.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Modo SIO	Não disponível	A ficha indica que o produto não opera em modo SIO.
Classe de master port exigida	A	Requisito informado para a porta do master.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência especificados.
DeviceID	921	Identificador informado para o dispositivo.
Perfil	Smart Sensor – SSP 3.1 Measuring Sensor / Common – I&D Identification and Diagnosis	Perfil indicado na ficha.

Condições do processo
Temperatura do fluido	−25…100 °C; até 150 °C por menos de 1 h	Limite de operação do fluido; a exposição a 150 °C é temporária.
Resistência à pressão	16 bar / 1,6 MPa	Pressão especificada.
Resistência ao vácuo	−1000 mbar	Valor informado para resistência ao vácuo.
MAWP em aplicações segundo CRN	16 bar / 1,6 MPa	Pressão máxima de trabalho indicada para aplicações segundo CRN.

Condições ambientais e resistência
Temperatura ambiente	−40…60 °C	Faixa ambiental de operação indicada.
Temperatura de armazenamento	−40…85 °C	Faixa indicada para armazenamento.
Grau de proteção	IP68; IP69K	Para IP68, a ficha especifica 7 dias, 3 m de profundidade em água e 0,3 bar.
Resistência a choques	DIN EN 60068-2-27; 50 g / 11 ms	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g / 10…2000 Hz	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas informadas para EMC.

Dados mecânicos e materiais
Conexão de processo	G 1/2, rosca externa com cone de vedação	Interface mecânica com o processo.
Conexão elétrica	1 × M12; codificação A; 4 contatos dourados	Conexão elétrica especificada.
Materiais em contato com o fluido	PEEK e aço inoxidável 1.4404 (316L)	Materiais especificados para contato com o fluido.
Materiais de construção	Aço inoxidável 316L, PEEK, PEI e FKM	Materiais informados para o conjunto.
Rugosidade superficial	Ra ≤ 0,8 µm	Característica de superfície especificada.
Característica especial	Contatos banhados a ouro	Detalhe construtivo informado para os contatos.
Peso	270,5 g	Peso indicado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem informada.

Identificação e dados adicionais
Fabricante	IFM	Marca indicada para o produto.
Modelo e part number	LDL100	Identificação do modelo.
GTIN	4021179313698	Código de identificação comercial informado.
MTTF	172 anos	Valor publicado no conjunto de dados; não representa uma garantia de vida útil.
Certificado UL	E364788	Número informado na ficha.
NCM	9027.89.99	Classificação fiscal presente no conjunto de dados.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud; perfil Smart Sensor SSP 3.1 Measuring Sensor / Common – I&D Identification and Diagnosis.

• Modo SIO: não disponível.

• A saída analógica fornece um dado de processo analógico.

Conexões

Elétrica 1 conexão M12 (EN 61067-2-101), codificação A, 4 contatos dourados. Alimentação de 18…30 V DC, classe de proteção III. Saída analógica de 4…20 mA, carga máxima de 500 Ω. A ficha indica necessidade de master port classe A para IO-Link. Verifique a pinagem no datasheet antes da ligação; não há URL de pinout separada disponível no contexto.

Processo Rosca externa G 1/2 com cone de vedação. A compatibilidade mecânica depende de o ponto de instalação aceitar esse tipo de rosca e vedação; a conexão de processo não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com master IO-Link classe A, alimentação dentro de 18…30 V DC e aplicação compatível com a faixa de medição.	✓	A ficha informa IO-Link 1.1 e classe de master port exigida A.
Entrada analógica compatível com sinal de 4–20 mA e carga máxima de 500 Ω, com o LDL100 configurado para a grandeza requerida.	✓	O sensor tem uma saída analógica de escala ajustável, selecionável para condutividade ou temperatura.
Ponto de processo com conexão de rosca externa G 1/2 e cone de vedação.	✓	Corresponde à conexão de processo informada para o produto.
Aplicação que requer simultaneamente duas saídas analógicas independentes, uma para cada grandeza.	✗	A ficha informa uma saída analógica; condutividade ou temperatura são selecionáveis.
Aplicação com fluido acima de 100 °C por período contínuo.	✗	A temperatura do fluido é especificada como −25…100 °C, com 150 °C permitidos por menos de 1 hora.
Sistema que requer operação em modo SIO.	✗	O modo SIO consta como não disponível.

INSTALAÇÃO

Como instalar o Sensor de Condutividade Condutivo IFM LDL100 com IO-Link, saída analógica 4–20 mA e conexão de processo G 1/2

Confirme que o fluido é condutivo e que as faixas de condutividade e temperatura atendem à aplicação.
Verifique que o processo aceita conexão G 1/2 externa com cone de vedação e que pressão e temperatura permanecem nos limites especificados.
Instale o sensor na conexão de processo compatível; siga as instruções do fabricante para vedação e montagem, pois o torque não está informado no contexto.
Conecte o M12 de codificação A ao circuito adequado; confirme alimentação de 18…30 V DC e consulte a pinagem no datasheet antes de energizar.
Para IO-Link, utilize master port classe A e configure a comunicação de acordo com IO-Link 1.1; para sinal analógico, confirme a entrada 4–20 mA e a carga máxima de 500 Ω.
Configure a saída para condutividade ou temperatura, verifique a leitura no sistema de controle e confirme a operação nas condições reais do processo.

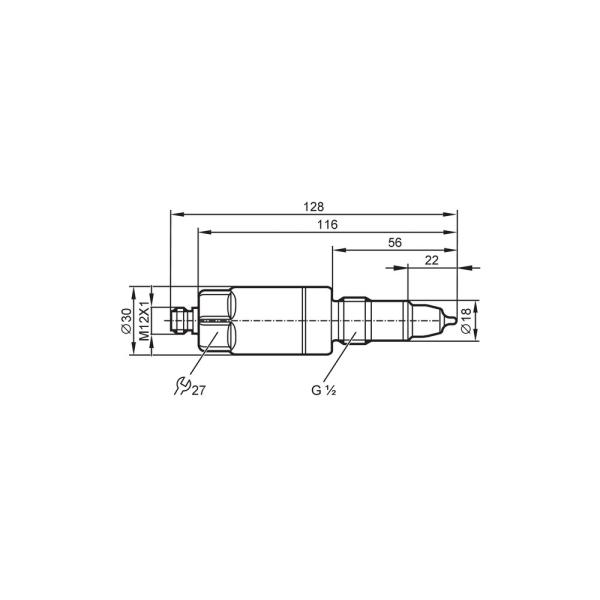

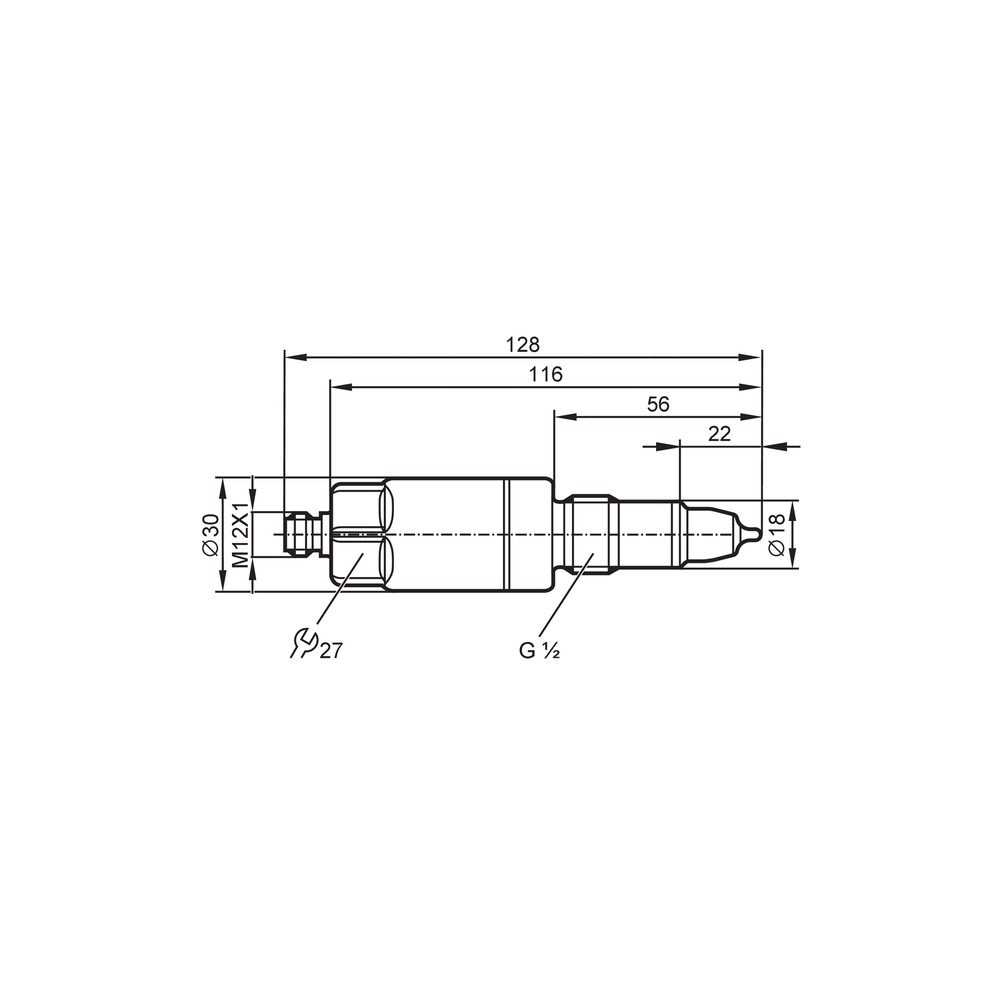

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Master ou porta incompatível com o requisito de classe A, conexão incorreta, ou configuração de comunicação incompatível.	Confirme a classe da porta do master, o cabeamento M12 e a configuração IO-Link 1.1/COM2 no master e no datasheet.
A leitura analógica não corresponde à variável esperada.	A saída pode estar selecionada para a outra variável entre condutividade e temperatura, ou a escala configurada pode não corresponder à entrada do controlador.	Verifique a variável e a escala configuradas no sensor e compare a leitura com a configuração da entrada 4–20 mA.
Sinal analógico ausente ou instável.	Alimentação fora de 18…30 V DC, ligação elétrica incorreta ou carga acima do máximo de 500 Ω.	Meça a alimentação nos terminais e confira a ligação e a carga do circuito contra os dados elétricos do datasheet.
Leitura de processo inesperada ou fora da faixa prevista.	A condutividade do fluido pode estar fora de 100…15.000 µS/cm, ou a temperatura e as condições de processo podem exceder os limites especificados.	Compare a condição real do fluido com as faixas de medição e de temperatura do fluido; verifique também a configuração da variável de saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LDL100 — português (Datasheet) Desenho em escala IFM LDL100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDL100 e para quem ele serve?

É um sensor condutivo para monitorar condutividade e temperatura em fluidos líquidos condutivos. É destinado a instalações que atendam às faixas de medição e às conexões especificadas.

Quais conexões e sinais esse sensor usa?

Ele utiliza conexão de processo G 1/2 externa com cone de vedação e conexão elétrica M12, codificação A, com 4 contatos. A comunicação digital é IO-Link e há uma saída analógica de 4–20 mA.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Acessórios adicionais não estão especificados no contexto.

Posso usar o LDL100 com fluidos não condutivos?

A ficha especifica o sensor para fluidos líquidos condutivos e não informa medição de fluidos não condutivos. Confirme a compatibilidade do fluido com o fabricante antes de selecionar.

Ele mede temperaturas de fluido acima de 100 °C continuamente?

Não: a temperatura do fluido é especificada de −25 a 100 °C, com até 150 °C permitido por menos de 1 hora. Para exposição contínua acima de 100 °C, selecione uma opção cuja ficha permita essa condição.

O que verifico se o master não reconhece o sensor?

Confira se o master IO-Link utiliza porta classe A e se a conexão M12 e a configuração IO-Link estão corretas. O modo SIO não está disponível neste produto.

O que pode causar uma leitura de 4–20 mA inesperada?

A saída pode estar configurada para temperatura em vez de condutividade, ou vice-versa, ou a escala pode não coincidir com a entrada do controlador. Verifique a configuração da variável e da escala nos dois equipamentos.

Quando escolher a saída analógica em vez de IO-Link?

Escolha 4–20 mA se o sistema de controle tiver entrada compatível com esse sinal e respeitar a carga máxima de 500 Ω. Use IO-Link se a instalação possuir master compatível com classe de porta A.

O sensor fornece condutividade e temperatura simultaneamente pela saída analógica?

A ficha informa uma saída analógica, selecionável para condutividade ou temperatura; portanto, não informa duas saídas analógicas independentes. Consulte o datasheet para os dados disponíveis via IO-Link.

Há desenho dimensional e instruções de ligação disponíveis?

Há um desenho em escala e um datasheet do fabricante listados nesta página. O contexto não fornece um pinout, diagrama de ligação ou vídeo separado; consulte o datasheet para as instruções elétricas.

GLOSSÁRIO TÉCNICO

Condutividade

Medida da capacidade de um fluido conduzir corrente elétrica, expressa neste sensor em µS/cm (Ref.: faixa de condutividade 100…15.000 µS/cm).

IO-Link

Interface digital de comunicação entre o sensor e um master compatível (Ref.: IO-Link 1.1; IEC 61131-9).

COM2

Tipo de transferência IO-Link indicado para o dispositivo (Ref.: COM2, 38,4 kBaud).

Saída analógica 4–20 mA

Sinal de corrente analógico configurável para uma variável de processo selecionada (Ref.: carga máxima de 500 Ω).

G 1/2 com cone de vedação

Conexão mecânica de rosca externa especificada para a instalação no processo (Ref.: conexão de processo G 1/2).

Ligações relacionadas com "LDL100 IFM - Sensor de Condutividade IFM Monitoramento de fluidos IO-Link G1/2 IP69K"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LDL100 IFM - Sensor de Condutividade IFM Monitoramento de fluidos IO-Link G1/2 IP69K"

Para avaliar, preencha:

Ligações relacionadas com
