Sensor de Umidade do Ar IFM LDH292

Pré-visualizar: LDH292 IFM - Sensor de Umidade do Ar IFM Monitoramento Ambiental IO-Link, 0-100% RH

LDH292 IFM - Sensor de Umidade do Ar IFM Monitoramento Ambiental IO-Link, 0-100% RH

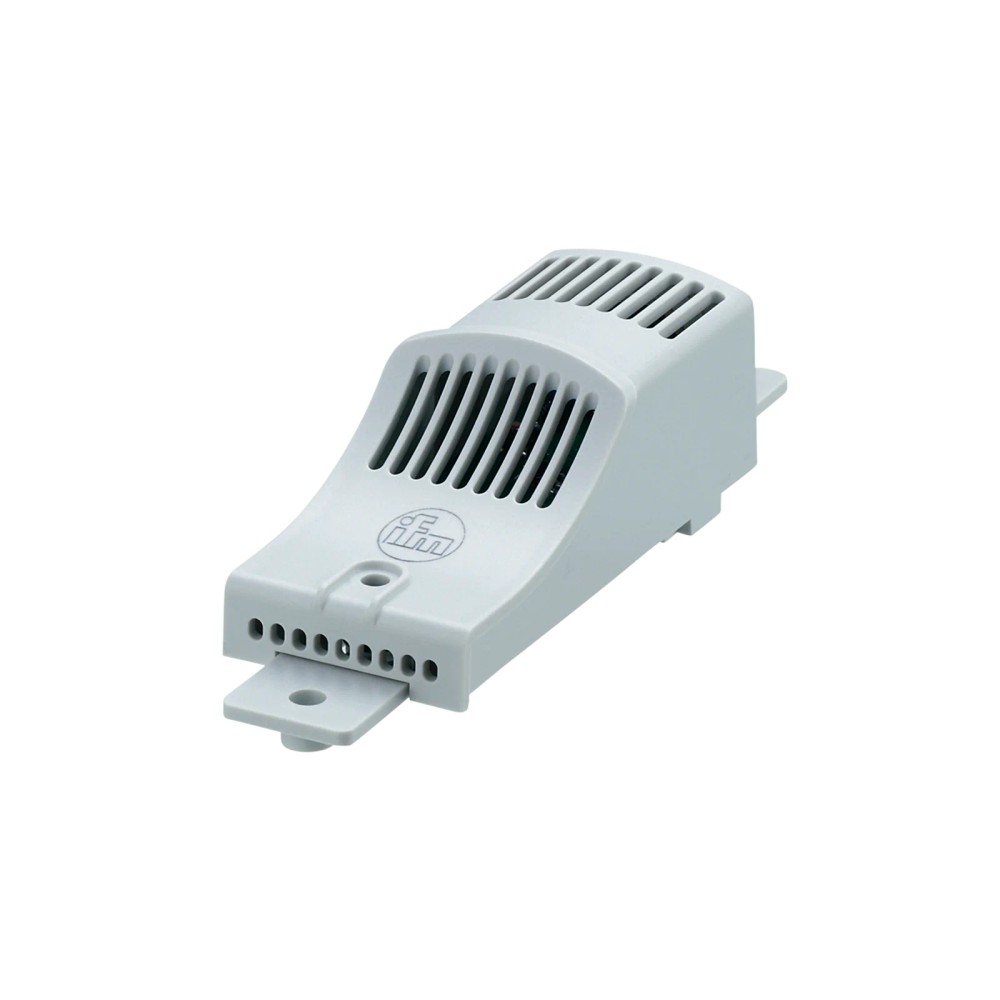

Imagem meramente ilustrativa

R$ 1.940,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH292
EAN: 4021179328159
NCM do produto: 90328983

Destaques do Produto Faixa de umidade...mais

Fechar menu

Saiba mais sobre: "LDH292 IFM - Sensor de Umidade do Ar IFM Monitoramento Ambiental IO-Link, 0-100% RH"

Destaques do Produto

Faixa de umidade

0...100 % RH

Comunicação

IO-Link 1.1; modo SIO não disponível

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

18...30 V DC

Posição de montagem

Vertical, conexão em cima

Condição de umidade

Até 90 % RH sem condensação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do ar IFM LDH292 com IO-Link, 0–100 % RH

O IFM LDH292 é um sensor para monitoramento da umidade relativa do ar, com princípio de medição capacitivo e comunicação IO-Link. Mede umidade de 0 a 100 % RH e temperatura de −40 a 80 °C. A conexão elétrica é M12 de 4 pinos, e a instalação deve ser vertical, com a conexão voltada para cima.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de umidade do ar
Faixa de medição de umidade	0...100 % RH
Faixa de medição de temperatura	−40...80 °C
Princípio de medição	Capacitivo
Comunicação	IO-Link, revisão 1.1; COM2 (38,4 kBaud)
Precisão de umidade	3 % RH na faixa de 20...80 % RH
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	18...30 V DC
Montagem	Vertical, conexão em cima; TH35 (EN 60715) / M5
Proteção	IP 20; sensor: IP 57

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento da umidade relativa do ar em instalações compatíveis com comunicação IO-Link, alimentação de 18...30 V DC e montagem vertical com a conexão voltada para cima.
Aplicações cuja faixa requerida de umidade esteja entre 0 e 100 % RH e cuja operação ocorra entre −40 e 80 °C, respeitando o limite de umidade de utilização de 90 % RH sem condensação.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam modo SIO, pois a ficha informa que esse modo não está disponível.
Não instalar em posição diferente da indicada pelo fabricante: vertical, com a conexão em cima.
Não aplicar em ambiente com condensação ou umidade de utilização acima de 90 % RH.

APLICAÇÕES E USO

Uso declarado: medição da umidade do ar por princípio capacitivo, com comunicação IO-Link.
Possibilidade de aplicação: monitoramento ambiental em sistemas que disponham de IO-Link compatível, alimentação de 18...30 V DC e montagem vertical conforme especificação; confirme a adequação do sensor ao processo e ao ambiente no datasheet.
Limites operacionais a considerar: umidade de utilização até 90 % RH sem condensação e temperatura ambiente de −40...80 °C. A ficha não identifica setores industriais específicos nem aprova aplicações particulares.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do ar IFM LDH292 com IO-Link, 0–100 % RH, verifique estes pontos:

Escolha o LDH292 quando

A aplicação exigir medição de umidade relativa pelo princípio capacitivo, comunicação IO-Link e operação dentro das faixas especificadas de umidade, temperatura e alimentação.

Verifique outra configuração quando

O sistema exigir modo SIO, montagem em posição diferente da especificada ou operação com condensação. Confirme também a compatibilidade da porta IO-Link e do conector M12 com o sistema antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do produto.
Modelo	LDH292	Referência do sensor.
SKU	LDH292	Código de identificação comercial.
Part Number	LDH292	Código de peça informado.
GTIN	4021179328159	Identificador global do produto.
Tipo de produto	Sensor de umidade do ar	Categoria funcional informada.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	70 g	Valor informado na ficha.

Princípio e faixa de medição
Princípio de medição	Capacitivo	Tecnologia de medição declarada.
Alcance de medição de umidade	0...100 % RH	Faixa de medição especificada.
Alcance de medição de temperatura	−40...80 °C	Faixa de medição especificada.
Resolução de umidade	0,1 % RH	Resolução declarada para a variável de umidade.
Resolução de temperatura	0,1 K	Resolução declarada para a variável de temperatura.

Precisão e desempenho de medição
Precisão de umidade	3 % RH na faixa de 20...80 % RH	Precisão declarada para a faixa de umidade relativa indicada.
Precisão de temperatura	±0,3 K	Precisão declarada para a medição de temperatura.
Tempo de resposta de umidade	< 30 s (T90)	Tempo de resposta informado como T90.
Tempo de resposta de temperatura	< 300 s (T90)	Tempo de resposta informado como T90.
Retardo de prontidão	< 1 s	Tempo declarado até a prontidão.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	13 mA	Valor declarado para o sensor.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Número do arquivo UL	E224228	Referência UL informada na ficha.

Comunicação e saídas
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão de comunicação indicada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Perfil IO-Link	Common - I&D Identification and Diagnosis	Perfil informado para identificação e diagnóstico.
DeviceID	1337	Identificador do dispositivo informado.
Modo SIO	Não	A ficha indica ausência de modo SIO.
Classe de master port exigida	A	Classe de porta IO-Link requerida segundo a ficha.
Quantidade de saídas digitais	1	Quantidade declarada de saídas digitais.
Tempo mínimo do ciclo do processo	4,5 ms	Tempo de ciclo de processo informado.

Conexão elétrica
Conexão	1 x M12, codificação A, 4 contatos dourados	Conector e configuração declarados; contatos banhados a ouro.
Característica dos contatos	Banhados a ouro	Acabamento especial informado pelo fabricante.

Condições ambientais
Temperatura ambiente	−40...80 °C	Faixa operacional declarada.
Temperatura de armazenamento	−40...85 °C	Faixa declarada para armazenamento.
Umidade de utilização	≤ 90 % RH, sem condensação	Limite de utilização indicado.
Umidade de armazenamento	≤ 90 % RH, sem condensação	Limite de armazenamento indicado.
Grau de proteção	IP 20; sensor: IP 57	IP 20 para o conjunto; IP 57 indicado especificamente para o sensor.
Normas EMC	DIN EN 61000-6-2 / DIN EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.
MTTF	195 anos	Valor MTTF informado na ficha; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e montagem
Dimensões	140 x 40 x 38 mm	Dimensões declaradas.
Material da carcaça	Plástico UL94 V-0, cinza claro	Material e classificação informados.
Tipo de montagem	TH35 (EN 60715) / M5	Opções de montagem indicadas.
Posição de montagem	Vertical; conexão em cima	Orientação de instalação especificada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1

• Tipo de transferência COM2 (38,4 kBaud)

• Perfil IO-Link: Common - I&D Identification and Diagnosis

• DeviceID: 1337

• Modo SIO: não disponível

• Classe de master port exigida: A

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados; alimentação de 18...30 V DC; consumo de corrente de 13 mA. A compatibilidade elétrica requer uma porta IO-Link classe A adequada. A ficha não informa pinagem detalhada.

Processo Não há conexão de processo especificada na ficha. Montagem mecânica indicada: vertical, com conexão em cima; fixação TH35 (EN 60715) / M5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre com IO-Link 1.1, COM2 e porta classe A, com alimentação dentro de 18...30 V DC.	✓	Esses requisitos correspondem aos dados de comunicação e alimentação informados para o sensor.
Sistema que exige comunicação em modo SIO.	✗	O modo SIO está indicado como não disponível.
Instalação que requer posição vertical e conexão voltada para cima, com fixação TH35 ou M5.	✓	Essas condições correspondem às informações de montagem declaradas.
Ambiente com condensação ou umidade de utilização superior a 90 % RH.	✗	A ficha limita a umidade de utilização a até 90 % RH sem condensação.
Aplicação com temperatura ambiente fora de −40...80 °C.	✗	A faixa de temperatura ambiente especificada é −40...80 °C.

INSTALAÇÃO

Como instalar o Sensor de umidade do ar IFM LDH292 com IO-Link, 0–100 % RH

Confirme no datasheet que a faixa de medição e as condições ambientais atendem à aplicação.
Verifique que o sistema de controle possui IO-Link compatível, porta classe A e suporte à comunicação indicada; o modo SIO não está disponível.
Prepare alimentação de 18...30 V DC e conexão elétrica M12, codificação A, com 4 contatos.
Fixe o equipamento por TH35 (EN 60715) ou M5, conforme a instalação prevista.
Instale o sensor na posição vertical, com a conexão voltada para cima.
Após a ligação, confira a comunicação IO-Link e valide os valores medidos no sistema antes de colocar a instalação em operação.

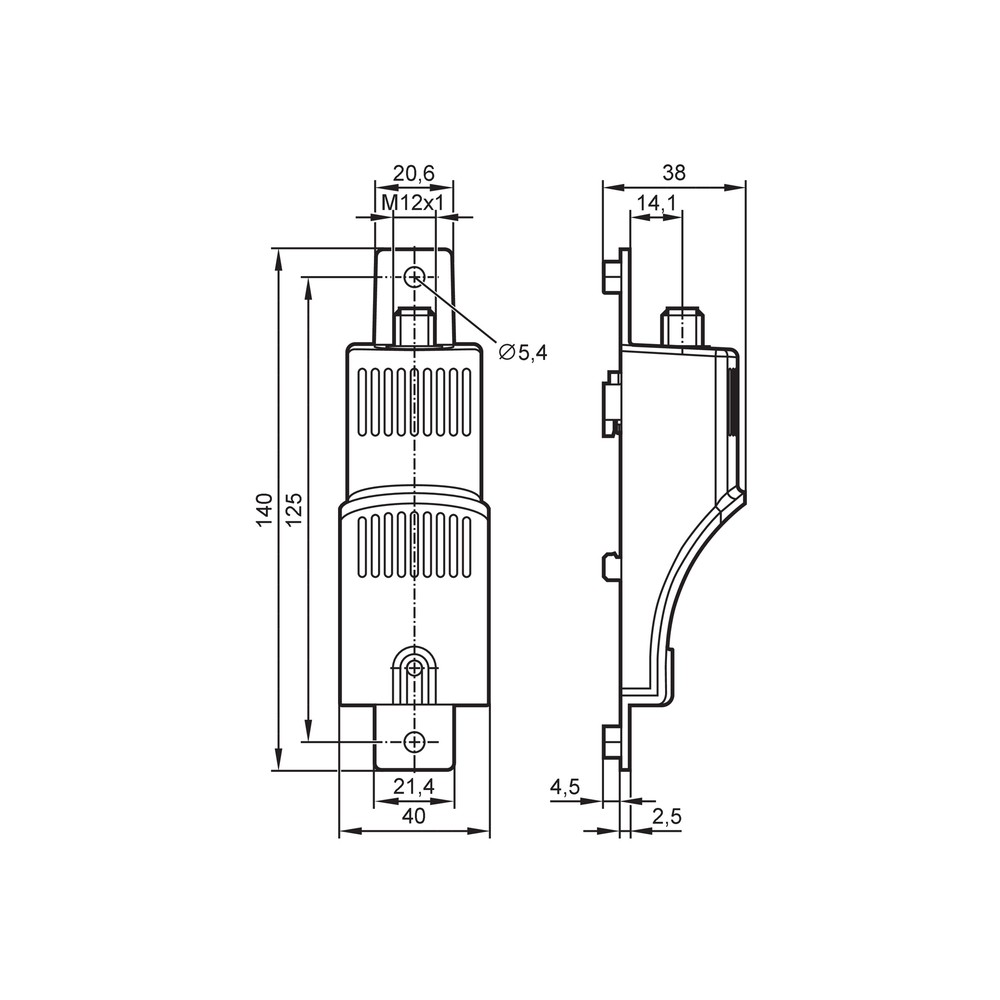

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não detecta o sensor.	Incompatibilidade de configuração IO-Link, porta diferente da classe A requerida, conexão M12 inadequada ou alimentação fora da faixa especificada.	Confira a configuração do mestre, a classe da porta, a conexão e a tensão de alimentação; compare com a ficha do produto.
Não há comunicação em modo SIO.	O LDH292 não oferece modo SIO.	Verifique se o sistema está tentando operar em SIO; configure uma conexão IO-Link compatível.
A leitura de umidade parece inconsistente em ambiente úmido.	A condição pode exceder o limite de utilização ou envolver condensação, condições não permitidas pela ficha.	Meça a umidade e verifique a presença de condensação; confirme que a condição está dentro de até 90 % RH sem condensação.
A leitura de temperatura demora a estabilizar.	O tempo de resposta de temperatura especificado é inferior a 300 s (T90), e a estabilização pode depender das condições de medição.	Aguarde o tempo de resposta indicado e confira se a temperatura ambiente está dentro de −40...80 °C antes de avaliar a leitura.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LDH292 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDH292 e para quem ele serve?

É um sensor capacitivo de umidade do ar com comunicação IO-Link. É destinado a sistemas que possam atender à interface, à alimentação e às condições de instalação especificadas.

O que acompanha o LDH292?

A ficha informa uma unidade por embalagem, mas não detalha acessórios ou itens adicionais inclusos. Confirme o conteúdo de fornecimento com o fornecedor.

O LDH292 funciona com qualquer mestre IO-Link?

A ficha especifica IO-Link revisão 1.1, COM2 (38,4 kBaud) e porta master classe A. Verifique se o mestre atende a esses requisitos; o modo SIO não está disponível.

Posso usar este sensor em um sistema que exige saída SIO?

Não, a ficha informa que o modo SIO não está disponível. Se o sistema exigir esse modo, confirme uma alternativa compatível com o fabricante.

Ele pode operar em ambiente com condensação?

A ficha especifica umidade de utilização de até 90 % RH sem condensação. Portanto, não se deve presumir compatibilidade com condições de condensação.

O sensor não aparece no mestre; o que devo verificar antes de substituí-lo?

Confira se a porta é classe A, se o mestre está configurado para IO-Link compatível e se a alimentação está entre 18 e 30 V DC. Verifique também a conexão M12.

A medição de temperatura demora; isso significa que o sensor está com defeito?

Não necessariamente: o tempo de resposta de temperatura especificado é inferior a 300 s (T90). Verifique as condições de medição e aguarde o tempo de resposta antes de concluir que há falha.

Devo comprar o sensor avulso ou um kit de instalação?

A ficha informa uma unidade por embalagem e não lista acessórios inclusos nem um kit. Confirme com o fornecedor se os itens necessários à instalação estão disponíveis separadamente.

Quando devo escolher o LDH292 em vez de outro sensor?

Escolha-o quando forem necessários princípio capacitivo, comunicação IO-Link, montagem vertical e operação dentro das faixas declaradas. Procure outra configuração se a aplicação exigir modo SIO ou operação com condensação.

Como devo instalar e conectar o sensor?

Instale-o verticalmente, com a conexão em cima, usando montagem TH35 (EN 60715) ou M5 conforme a instalação. Para conexão elétrica, use M12 codificação A e siga o datasheet do fabricante; a ficha disponível não fornece pinagem detalhada.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível (Ref.: revisão IO-Link 1.1).

COM2

Tipo de transferência IO-Link com taxa indicada na ficha do produto (Ref.: COM2, 38,4 kBaud).

% RH

Unidade de umidade relativa do ar usada para expressar a proporção de umidade presente no ar (Ref.: alcance de medição 0...100 % RH).

T90

Referência usada na ficha para os tempos de resposta de umidade e temperatura (Ref.: umidade < 30 s; temperatura < 300 s).

Grau de proteção IP

Classificação de proteção declarada para o equipamento ou parte especificada (Ref.: IP 20; sensor IP 57).
