Sensor de Umidade do Ar LDH290 IFM

Pré-visualizar: LDH290 IFM - Sensor de Umidade do Ar Monitoramento Industrial 4-20mA 0-100%RH

LDH290 IFM - Sensor de Umidade do Ar Monitoramento Industrial 4-20mA 0-100%RH

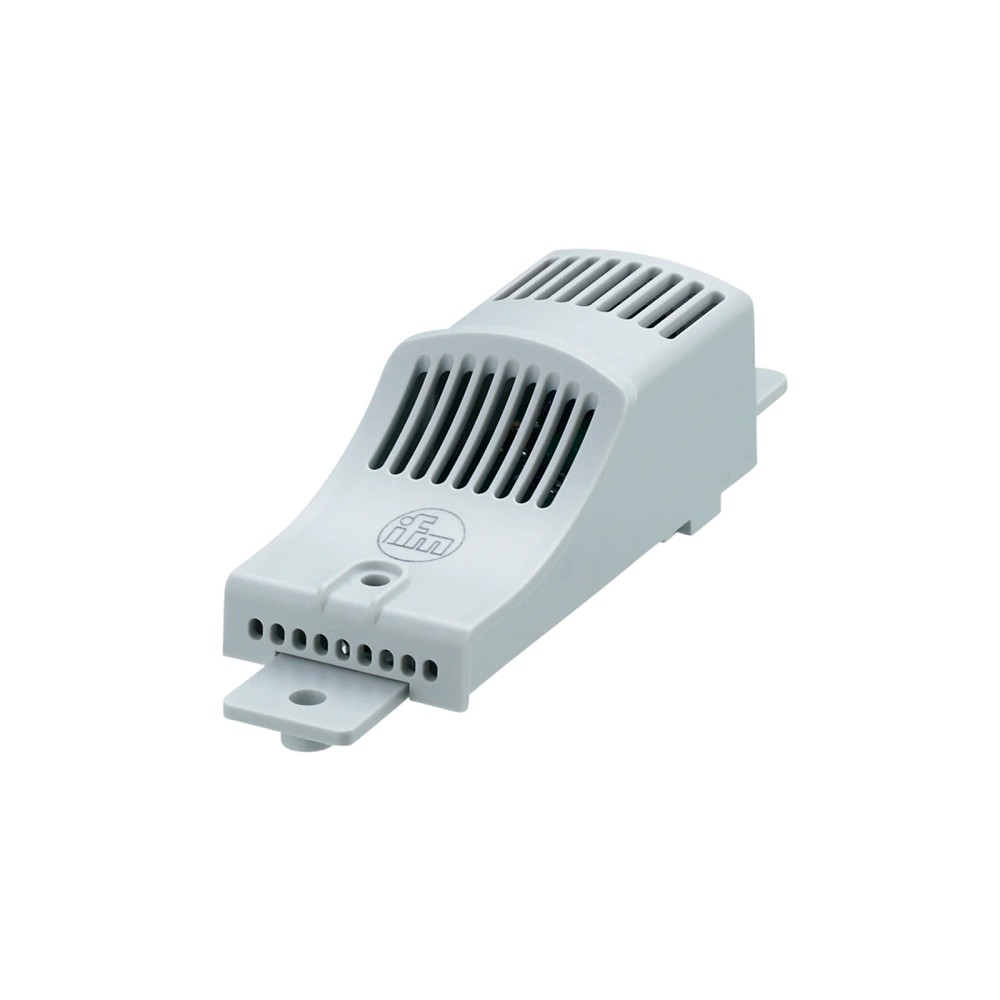

Imagem meramente ilustrativa

R$ 1.993,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH290
EAN: 4021179328142
NCM do produto: 90328983

Destaques do Produto Faixa de umidade...mais

Fechar menu

Saiba mais sobre: "LDH290 IFM - Sensor de Umidade do Ar Monitoramento Industrial 4-20mA 0-100%RH"

Destaques do Produto

Faixa de umidade

0...100 % RH

Faixa de temperatura medida

-40...60 °C

Saída

2 saídas analógicas de 4...20 mA

Alimentação

12...30 V DC

Conector

M12, codificação A, 4 contatos

Montagem

Vertical, conexão em cima; TH35 (EN 60715) / M5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do ar IFM LDH290, saída analógica 4–20 mA

O IFM LDH290 é um sensor de umidade do ar com saída analógica, destinado à medição de umidade relativa e temperatura. Mede umidade de 0 a 100 % RH e temperatura de -40 a 60 °C. Possui duas saídas analógicas de 4–20 mA e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LDH290
Tipo	Sensor de umidade do ar
Faixa de medição de umidade	0...100 % RH
Faixa de medição de temperatura	-40...60 °C
Saídas analógicas	2; corrente de 4...20 mA
Tensão de operação	12...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Princípio de medição	Capacitivo
Proteção	IP 20; sensor somente: IP 57
Montagem	Vertical, conexão em cima; DIN TH35 (EN 60715) / M5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de umidade relativa do ar em aplicações compatíveis com faixa de 0...100 % RH e ambiente sem condensação.
Instalações que possam fornecer 12...30 V DC e receber duas saídas analógicas de 4...20 mA.
Montagem vertical com conexão para cima, em trilho TH35 (EN 60715) ou fixação M5, conforme a instalação.

⚠ Considere outro se precisa de:

Não especificado para aplicações que exijam medição de umidade com condensação: a umidade de utilização indicada é ≤ 90 % RH sem condensação.
Não usar a faixa de medição de temperatura do sensor como se fosse sua faixa de temperatura ambiente: a faixa medida é -40...60 °C e a temperatura ambiente indicada é -40...70 °C.

APLICAÇÕES E USO

Aplicação indicada pela categoria do produto: medição analógica de umidade do ar e temperatura em sistemas de monitoramento industrial; a ficha não especifica setores ou processos particulares.
Pode ser considerado em instalações que utilizem sinais de corrente 4–20 mA e alimentação de 12–30 V DC, desde que a entrada de controle seja compatível e as condições de instalação respeitem os limites especificados.
Para ambientes com umidade de até 90 % RH, a condição indicada é sem condensação. A faixa de temperatura medida e a faixa de temperatura ambiente são especificações distintas e devem ser verificadas conforme a necessidade do processo.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do ar IFM LDH290, saída analógica 4–20 mA, verifique estes pontos:

Escolha o LDH290 quando

A aplicação exigir medição de umidade relativa do ar entre 0 e 100 % RH, medição de temperatura entre -40 e 60 °C e duas saídas analógicas de corrente de 4–20 mA, com alimentação de 12–30 V DC.

Verifique outra solução quando

A instalação exigir operação com condensação, temperatura medida fora de -40...60 °C, sinal de saída diferente de 4–20 mA ou alimentação fora de 12...30 V DC. Consulte as especificações do equipamento de aquisição e a documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LDH290	Identificação do produto.
Tipo de produto	Sensor de umidade do ar	Sensor analógico para medição de umidade do ar e temperatura.
Princípio de medida	Capacitivo	Princípio de medição declarado na ficha.
Marca	IFM	Fabricante indicado no anúncio.

Alimentação e dados elétricos
Tensão de operação	12...30 V DC	Faixa de alimentação especificada.
Classe de proteção	III	Classe de proteção elétrica indicada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Carga máxima	(Ub - 12 V) / 20 mA [Ω]	Limite de carga informado; Ub corresponde à tensão de operação.

Saídas analógicas
Quantidade de saídas analógicas	2	Quantidade declarada para o sensor.
Corrente da saída analógica	4...20 mA	Faixa de sinal de saída especificada.
Sinal de saída	Analógico	Tipo de sinal declarado.

Faixas de medição
Alcance de medição de umidade	0...100 % RH	Faixa de umidade relativa medida.
Alcance de medição de temperatura	-40...60 °C	Faixa de temperatura medida.

Precisão e resolução
Precisão de umidade	4 % RH	Especificada na faixa de 20...80 % RH.
Resolução de umidade	0,1 % RH	Resolução indicada para a medição de umidade.
Precisão de temperatura	± 1 K	Precisão declarada para a medição de temperatura.
Resolução de temperatura	0,1 K	Resolução indicada para a medição de temperatura.

Tempos de resposta
Retardo de prontidão	< 1 s	Tempo indicado até a prontidão.
Tempo de resposta (umidade)	< 30 s (T90)	Tempo de resposta especificado para umidade.
Tempo de resposta (temperatura)	< 300 s (T90)	Tempo de resposta especificado para temperatura.

Conexões e montagem
Conexão elétrica	1 x M12 (EN 61067-2-101); codificação A; 4 contatos dourados	Interface elétrica especificada.
Tipo de montagem	Trilho DIN TH35 (EN 60715) / M5	Opções de montagem declaradas.
Posição de montagem	Vertical; conexão em cima	Orientação de instalação indicada.
Característica especial dos contatos	Contatos banhados a ouro	Característica indicada para os contatos da conexão.

Condições ambientais
Temperatura ambiente	-40...70 °C	Faixa de temperatura ambiente permitida indicada.
Umidade de utilização	≤ 90 % RH, sem condensação	Condição de umidade de utilização.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	≤ 90 % RH, sem condensação	Limite de umidade durante armazenamento.
Proteção IP	IP 20; somente sensor: IP 57	Proteção indicada para o conjunto e, separadamente, para o sensor.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas EMC listadas na ficha.

Dados mecânicos e materiais
Dimensões	140 x 40 x 38 mm	Dimensões declaradas.
Peso	72,3 g	Peso indicado no catálogo.
Material	Plástico UL94 V-0; cinza claro	Material e cor informados.
Número do arquivo UL	E224228	Identificador UL informado na ficha.

Dados de confiabilidade e fornecimento
MTTF	178 anos	Valor informado no catálogo; não representa garantia de vida útil em qualquer condição.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179328142	Identificador comercial do produto.
Part number / SKU	LDH290	Código do produto.
NCM	9032.89.83	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, com 4 contatos dourados. Alimentação de 12...30 V DC; duas saídas analógicas de 4...20 mA. A ficha não informa pinagem detalhada; consulte o datasheet antes de ligar.

Processo A ficha não informa conexão de processo para tubulação. Montagem indicada: vertical, conexão em cima; montagem em trilho TH35 (EN 60715) ou M5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4–20 mA, alimentação de 12–30 V DC e compatibilidade com as duas saídas do sensor.	✓	Os sinais de saída e a faixa de alimentação correspondem aos valores especificados para o LDH290; confirme a configuração da entrada e a ligação no datasheet.
Sistema que recebe somente comunicação digital por protocolo, sem entrada analógica de corrente.	✗	A ficha especifica saídas analógicas de 4–20 mA e não informa protocolo digital.
Instalação sujeita a umidade ambiente com condensação.	✗	A umidade de utilização indicada é ≤ 90 % RH sem condensação.
Montagem em trilho TH35 (EN 60715) ou por M5, na orientação vertical com conexão em cima.	✓	Essas formas e posição de montagem constam na ficha técnica.

INSTALAÇÃO

Como instalar o Sensor de umidade do ar IFM LDH290, saída analógica 4–20 mA

Confirme que a alimentação disponível está entre 12 e 30 V DC e que o sistema de aquisição aceita as saídas de corrente de 4–20 mA.
Planeje a instalação conforme a posição indicada: vertical, com a conexão em cima.
Fixe o dispositivo em trilho TH35 (EN 60715) ou por M5, conforme a montagem prevista na instalação.
Conecte o cabo ao conector M12 codificado A, com 4 contatos; consulte o datasheet para a pinagem antes de energizar.
Verifique a ligação das duas saídas analógicas, a alimentação e a carga conectada em relação aos limites especificados.
Após a instalação, confirme a leitura das saídas e opere dentro das condições ambientais indicadas, evitando condensação.

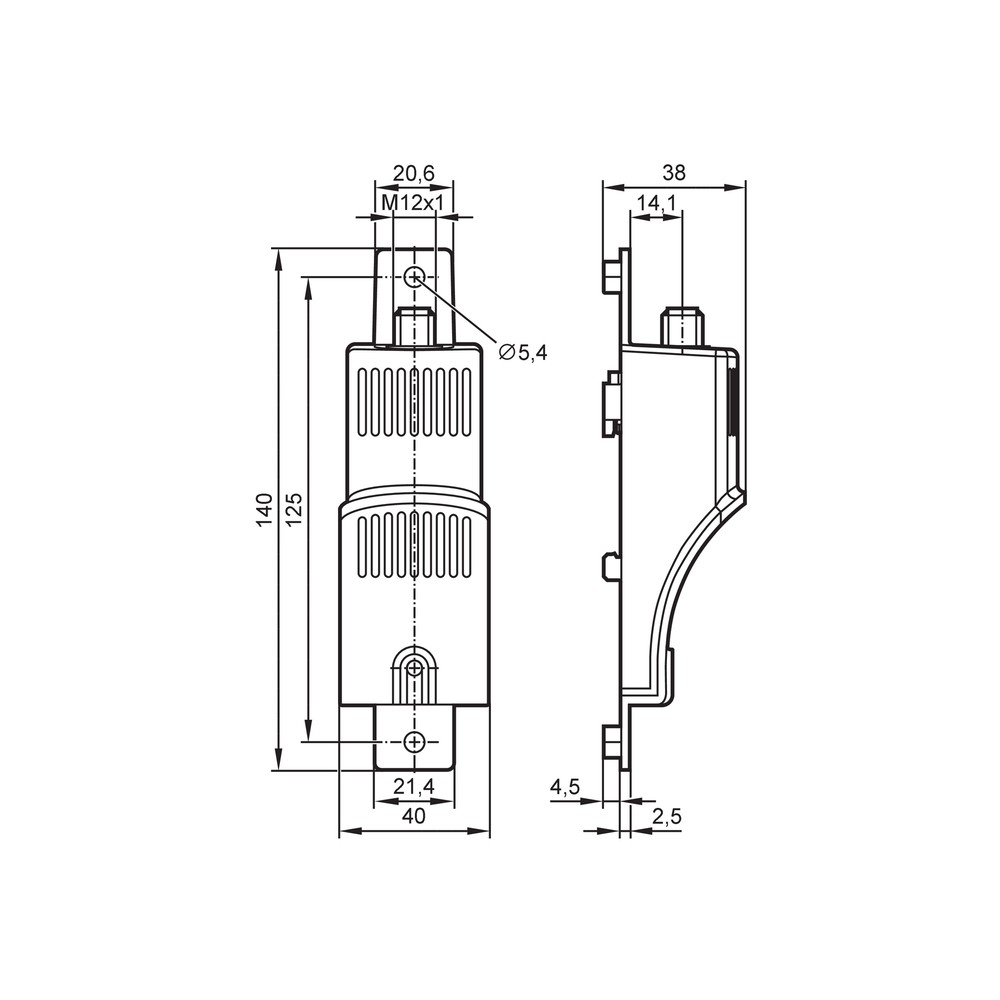

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece em zero ou não varia.	Possível ausência de alimentação, ligação incorreta do M12 ou incompatibilidade entre a saída de corrente e a entrada do sistema.	Verifique a alimentação entre 12 e 30 V DC, a conexão e a pinagem no datasheet; confirme que a entrada está configurada para sinal de corrente 4–20 mA.
O sinal fica instável ou não corresponde à condição observada.	Possível operação fora das condições ambientais especificadas ou presença de condensação.	Compare a temperatura ambiente e a umidade do local com os limites da ficha e confirme se há condensação.
A leitura de umidade diverge da referência utilizada.	A precisão especificada é 4 % RH na faixa de 20...80 % RH; a comparação fora dessa faixa não está coberta por essa condição de precisão.	Confira a faixa de umidade do ensaio e compare com as condições e a precisão indicadas no datasheet.
A leitura de temperatura demora a acompanhar uma mudança no processo.	O tempo de resposta especificado para temperatura é < 300 s (T90).	Aguarde o tempo de resposta indicado e confirme que a temperatura está dentro da faixa medida de -40...60 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LDH290 (PT-BR) (Datasheet) Desenho em escala LDH290 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDH290 e para quem ele serve?

É um sensor analógico de umidade do ar que também mede temperatura. É destinado a instalações que possam usar as saídas de corrente de 4–20 mA e a alimentação especificada.

O que acompanha o LDH290?

A ficha informa uma unidade por embalagem. Não há acessórios listados como inclusos; confirme o conteúdo comercial com o fornecedor se precisar de cabos ou componentes adicionais.

O LDH290 funciona com comunicação digital ou protocolo de rede?

A ficha especifica duas saídas analógicas de 4–20 mA e não informa protocolo digital. Para recebê-lo, o sistema deve dispor de entradas compatíveis com sinal de corrente.

Posso instalar o sensor em uma área com condensação ou acima de 90 % RH?

A condição de utilização informada é até 90 % RH sem condensação. A ficha não declara operação com condensação nem acima desse limite.

O que verificar se não aparece sinal na entrada analógica?

Verifique a alimentação de 12–30 V DC, a ligação M12 e a compatibilidade da entrada com corrente de 4–20 mA. Consulte a pinagem oficial antes de alterar a ligação.

Por que a leitura de temperatura parece lenta?

O tempo de resposta de temperatura é inferior a 300 s (T90). Verifique também se a medição está dentro da faixa de -40...60 °C.

Devo comprar um sensor avulso ou um kit com cabo?

A ficha identifica uma peça por embalagem e não lista cabo ou kit como incluso. Se a instalação exigir cabo M12, confirme separadamente o acessório e sua compatibilidade elétrica e mecânica.

Quando escolher este sensor em vez de um modelo com outra saída?

Escolha o LDH290 quando precisar de duas saídas analógicas de 4–20 mA e alimentação entre 12 e 30 V DC. Se o sistema exigir outro sinal ou protocolo, verifique um produto cuja ficha especifique essa interface.

Quais cuidados devo observar na instalação?

Instale na orientação vertical com a conexão em cima e fixe em TH35 (EN 60715) ou M5. Consulte o datasheet para a pinagem do conector M12 antes de energizar.

É necessário fazer manutenção periódica ou recalibração?

A ficha fornecida não informa intervalo de manutenção nem de recalibração. Consulte o datasheet ou o fabricante para procedimentos aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

% RH

Percentual de umidade relativa do ar.

4–20 mA

Sinal analógico de corrente especificado para as saídas do sensor.

T90

Referência de tempo de resposta indicada para alcançar 90 % da resposta final.

M12 codificação A

Tipo e codificação do conector elétrico descrito na ficha do produto.

IP 57

Grau de proteção indicado especificamente para o sensor, distinto do IP 20 indicado para o conjunto.
