Sensor de Umidade do Ar IFM LDH290

Pré-visualizar: LDH290 IFM - Sensor de Umidade do Ar IFM Monitoramento de Gases 4-20mA 0-100% RH

LDH290 IFM - Sensor de Umidade do Ar IFM Monitoramento de Gases 4-20mA 0-100% RH

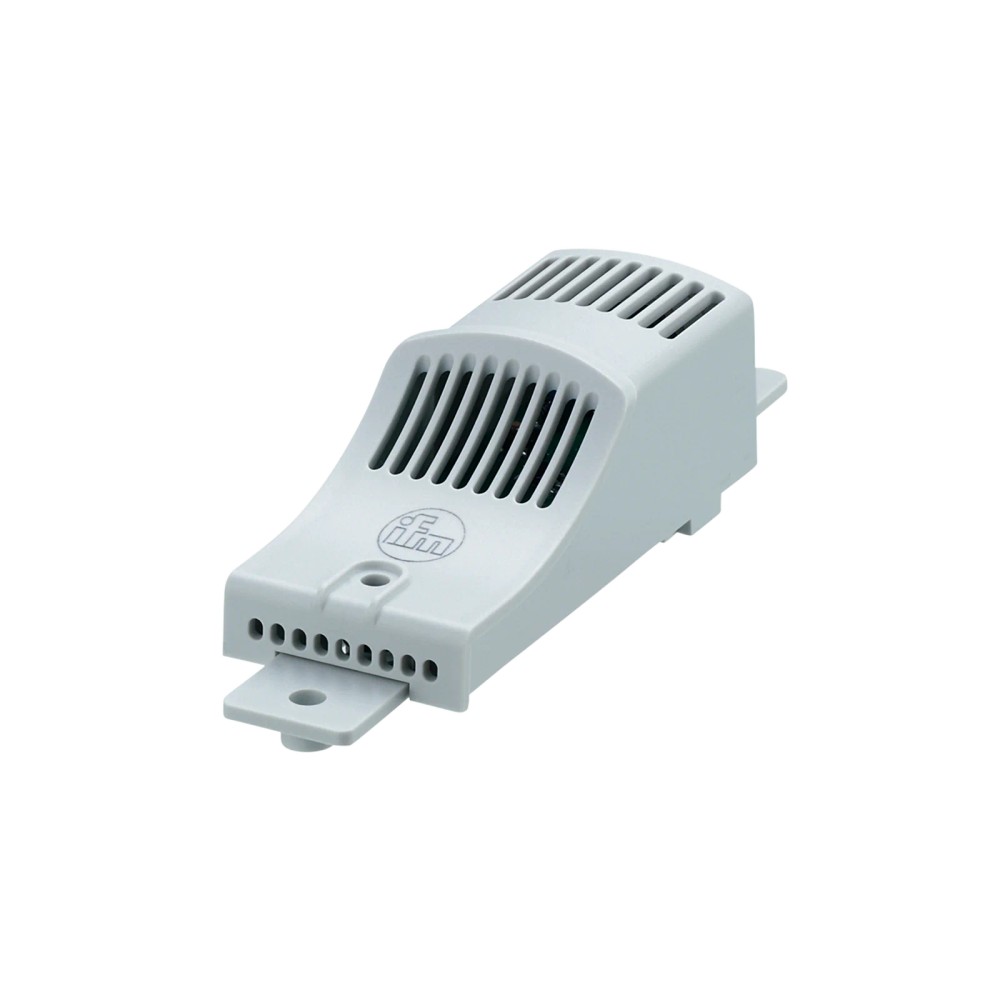

Imagem meramente ilustrativa

R$ 1.993,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH290
EAN: 4021179328142
NCM do produto: 90328983

Destaques do Produto Faixa de umidade...mais

Fechar menu

Saiba mais sobre: "LDH290 IFM - Sensor de Umidade do Ar IFM Monitoramento de Gases 4-20mA 0-100% RH"

Destaques do Produto

Faixa de umidade

0...100 % RH

Saídas

2 analógicas, 4...20 mA

Alimentação

12...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Faixa de temperatura medida

−40...60 °C

Montagem

Vertical, conexão em cima; DIN TH35 ou M5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do ar IFM LDH290, analógico, 4–20 mA, 0–100 % RH

O IFM LDH290 é um sensor de umidade do ar com medição analógica de umidade e temperatura. Mede umidade relativa de 0 a 100 % RH e temperatura de −40 a 60 °C, com duas saídas analógicas de 4–20 mA. Opera com alimentação de 12 a 30 V DC e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de umidade do ar
Faixa de medição de umidade	0...100 % RH
Faixa de medição de temperatura	−40...60 °C
Sinal de saída	2 saídas analógicas; 4...20 mA
Tensão de operação	12...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Princípio de medida	Capacitivo
Precisão de umidade	4 % RH na faixa de 20...80 % RH
Proteção IP	IP 20; somente o sensor: IP 57
Dimensões e peso	140 x 40 x 38 mm; 72,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de umidade do ar e temperatura em aplicações cujas faixas medidas estejam entre 0...100 % RH e −40...60 °C.
Sistemas de aquisição ou controle que aceitem duas saídas analógicas de 4...20 mA e alimentação de 12...30 V DC.
Instalações que permitam montagem vertical com conexão em cima, em trilho TH35 (EN 60715) ou M5, conforme a instalação.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de temperatura fora de −40...60 °C ou que excedam as condições ambientais especificadas.
Instalações que exijam grau IP 20 para exposição direta a líquidos ou que pressuponham IP 57 para o conjunto inteiro: IP 57 é informado somente para o sensor.
Aplicações com umidade de utilização ou armazenamento acima de 90 % RH ou com condensação.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição analógica de umidade do ar e temperatura dentro das faixas especificadas de 0...100 % RH e −40...60 °C.
Possibilidade de uso: integração a sistemas de monitoramento ou controle com entradas analógicas de 4...20 mA, desde que a alimentação, a carga e a pinagem sejam compatíveis; validar a integração no datasheet e no equipamento receptor.
Limitação operacional: utilizar sem condensação e dentro de umidade ambiente de até 90 % RH; a temperatura ambiente permitida é −40...70 °C, que não deve ser confundida com a faixa de temperatura medida.
Limitação de proteção: considerar IP 20 para o produto completo; a indicação IP 57 é aplicável somente ao sensor.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do ar IFM LDH290, analógico, 4–20 mA, 0–100 % RH, verifique estes pontos:

Escolha o LDH290

Quando a aplicação requer medição de umidade relativa e temperatura, duas saídas analógicas de 4...20 mA e alimentação entre 12...30 V DC. Confirme que as faixas de medição e as condições ambientais atendem ao processo.

Considere outra configuração

Se o sistema receptor não aceitar sinal analógico de 4...20 mA, se a alimentação estiver fora de 12...30 V DC ou se a faixa de medição requerida ultrapassar os limites informados, compare os requisitos com outro modelo e consulte a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de umidade do ar	Classificação informada na ficha.
Descrição funcional	Sensor de umidade do ar e medição analógica de temperatura	Descrição do produto no catálogo.
Princípio de medida	Capacitivo	Princípio de medição informado.
Código do produto / Part number / SKU	LDH290	Identificador do modelo.
GTIN	4021179328142	Identificador global do produto.
Marca	IFM	Marca indicada para o produto.

Dados elétricos
Tensão de operação	12...30 V DC	Faixa de alimentação especificada.
Classe de proteção	III	Classe de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha; não substitui a verificação da ligação correta.
Carga máxima	(Ub − 12 V) / 20 mA [Ω]	Limite informado para a carga; Ub representa a tensão de operação conforme notação da ficha.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética listadas para o produto.
Número do arquivo UL	E224228	Identificação UL informada na ficha.
MTTF	178 anos	Valor de MTTF declarado nos dados do produto; não representa garantia de vida útil individual.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas indicado na ficha.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal de saída.
Sinal de saída	Analógico	Natureza do sinal informado.

Faixas de medição
Alcance de medição de umidade	0...100 % RH	Faixa de umidade relativa medida.
Alcance de medição de temperatura	−40...60 °C	Faixa de temperatura medida; distinta da temperatura ambiente permitida.
Resolução de umidade	0,1 % RH	Incremento de resolução informado.
Resolução de temperatura	0,1 K	Incremento de resolução informado.

Precisão
Precisão de umidade	4 % RH na faixa de 20...80 % RH	Precisão especificada somente para a faixa de umidade relativa indicada.
Precisão de temperatura	± 1 K	Precisão de temperatura declarada.

Tempos de resposta
Tempo de resposta de umidade	< 30 s (T90)	Tempo T90 informado para a medição de umidade.
Tempo de resposta de temperatura	< 300 s (T90)	Tempo T90 informado para a medição de temperatura.
Retardo de prontidão	< 1 s	Tempo informado até a prontidão do sensor.

Conexão e montagem
Conexão elétrica	1 x M12 (EN 61067-2-101), codificação A, 4 contatos dourados	Conexão elétrica especificada; a pinagem deve ser consultada no datasheet.
Tipo de montagem	Trilho DIN TH35 (EN 60715) / M5	Opções de montagem indicadas na ficha.
Posição de montagem	Vertical; conexão em cima	Orientação de montagem informada.

Condições ambientais
Temperatura ambiente	−40...70 °C	Faixa de temperatura ambiente permitida.
Temperatura de armazenamento	−40...85 °C	Faixa de temperatura especificada para armazenamento.
Umidade de utilização	≤ 90 % RH, sem condensação	Limite de umidade de utilização indicado.
Umidade de armazenamento	≤ 90 % RH, sem condensação	Limite de umidade durante armazenamento.
Proteção IP	IP 20; somente sensor: IP 57	A classificação IP 57 aplica-se somente ao sensor, não ao conjunto completo.

Dados mecânicos e materiais
Dimensões	140 x 40 x 38 mm	Dimensões totais indicadas na ficha.
Peso	72,3 g	Massa do produto indicada.
Material e cor	Plástico UL94 V-0; cinza claro	Material e cor especificados.
Característica dos contatos	Contatos banhados a ouro	Acabamento dos contatos indicado na ficha.

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente: 4...20 mA em duas saídas analógicas.

• Não há protocolo digital especificado na ficha fornecida.

Conexões

Elétrica 1 x M12, codificação A, com 4 contatos dourados. Alimentação de 12...30 V DC. Saídas analógicas de 4...20 mA; verificar no datasheet a atribuição dos pinos e a ligação ao equipamento receptor.

Processo Não há conexão de processo especificada na ficha. A montagem informada é vertical, com conexão em cima, em TH35 (EN 60715) ou M5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica de corrente 4...20 mA, alimentação compatível e duas entradas disponíveis para as saídas	✓	O sensor dispõe de duas saídas analógicas de 4...20 mA e opera com 12...30 V DC; verificar a carga permitida e a pinagem no datasheet.
Controlador que aceita somente comunicação digital	✗	A ficha informa saídas analógicas de 4...20 mA e não especifica protocolo digital.
Ambiente com umidade de utilização até 90 % RH, sem condensação, e temperatura ambiente entre −40...70 °C	✓	Essas condições estão dentro dos limites ambientais informados; a faixa de temperatura medida é distinta e vai de −40...60 °C.
Aplicação que requer temperatura medida acima de 60 °C	✗	A faixa de medição de temperatura especificada termina em 60 °C.
Instalação com condensação ou umidade de utilização acima de 90 % RH	✗	A ficha limita a umidade de utilização a ≤ 90 % RH, sem condensação.
Instalação que exige proteção IP 57 para o conjunto completo	✗	A ficha informa IP 20 para o produto e IP 57 somente para o sensor.

INSTALAÇÃO

Como instalar o Sensor de umidade do ar IFM LDH290, analógico, 4–20 mA, 0–100 % RH

Confirme que a alimentação disponível está entre 12...30 V DC e que o sistema receptor aceita sinal de corrente de 4...20 mA.
Verifique no datasheet a pinagem M12 de codificação A e a ligação das duas saídas antes de energizar; a ficha resumida não informa a atribuição dos pinos.
Prepare a montagem de acordo com uma das opções indicadas: trilho TH35 (EN 60715) ou M5.
Instale o sensor na orientação vertical especificada, com a conexão em cima.
Mantenha o equipamento dentro das condições ambientais indicadas e evite condensação; considere a proteção IP correspondente à parte instalada.
Após a ligação, confirme alimentação, leitura das duas saídas e valores coerentes com as condições medidas, respeitando a carga máxima indicada no datasheet.

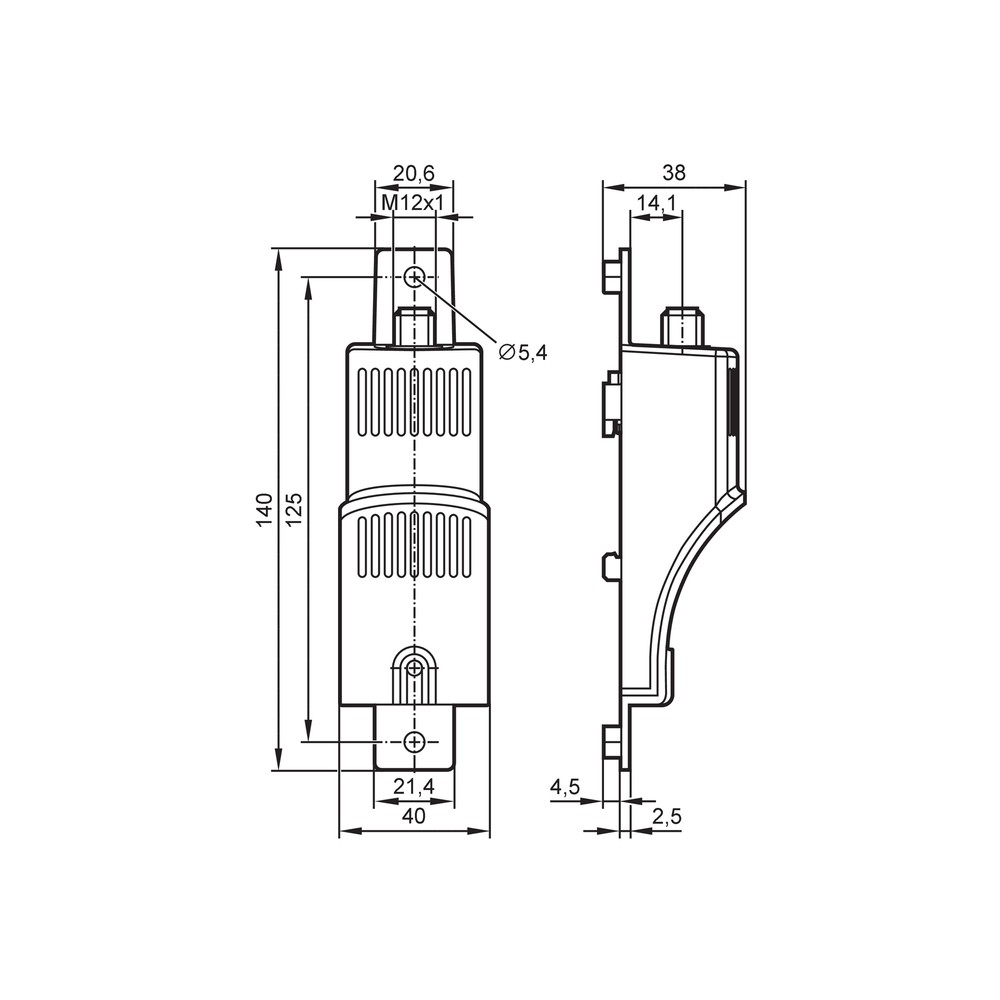

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece em zero ou não acompanha a medição.	Possível falta de alimentação, ligação incorreta ou incompatibilidade da entrada do sistema receptor com sinal de 4...20 mA.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme no datasheet a ligação das saídas e a configuração da entrada receptora.
A saída apresenta valor instável ou fora do esperado.	Possível carga acima do limite, ligação elétrica inadequada ou condição de processo fora da faixa de medição.	Confira a carga conectada frente a (Ub − 12 V) / 20 mA [Ω], valide a ligação e compare as condições com as faixas de medição do datasheet.
A resposta de umidade demora ou não corresponde à expectativa temporal.	O tempo de resposta de umidade especificado é < 30 s (T90); mudanças rápidas podem não ser refletidas instantaneamente.	Aguarde o tempo de resposta especificado e compare a leitura após estabilização, verificando também se há condensação ou condição ambiental fora dos limites.
O sensor apresenta falha ou leituras anormais após exposição à umidade.	Possível operação com condensação ou exposição incompatível com o grau de proteção do conjunto; a ficha limita a utilização a ≤ 90 % RH sem condensação e informa IP 20 para o produto.	Inspecione as condições de instalação e a presença de condensação; confirme se a parte exposta está dentro da proteção especificada antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LDH290 (PT-BR) (Datasheet) Desenho em escala IFM LDH290 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDH290 e o que ele mede?

É um sensor de umidade do ar com medição analógica de umidade relativa e temperatura. Consulte as faixas e condições de operação na ficha técnica.

Com quais entradas de controlador ele pode funcionar?

É compatível eletricamente com sistemas que aceitem sinal de corrente analógico de 4...20 mA e alimentação de 12...30 V DC. Confirme a pinagem e a carga admissível no datasheet.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.

Posso usar o LDH290 em ambiente com condensação?

A ficha especifica umidade de utilização de até 90 % RH sem condensação. Portanto, não o selecione para uma condição com condensação prevista.

Ele serve para medir temperatura acima de 60 °C?

Não para essa faixa de medição: a faixa de temperatura medida especificada é −40...60 °C. A faixa de temperatura ambiente permitida, de −40...70 °C, não amplia a faixa de medição.

A proteção IP 57 vale para o sensor completo?

Não: a ficha informa IP 20 para o produto e IP 57 somente para o sensor. Considere essa distinção ao avaliar a instalação.

A saída não muda quando a umidade varia; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a pinagem M12 e se a entrada receptora está configurada para 4...20 mA. Depois, confira a carga conectada e se a leitura foi observada pelo tempo de resposta especificado.

A leitura de temperatura parece atrasada; isso indica defeito?

Não necessariamente: o tempo de resposta de temperatura informado é < 300 s (T90). Compare a leitura após esse intervalo e verifique se a condição medida está dentro da faixa especificada.

Devo comprar um kit ou o sensor avulso?

A ficha informa uma peça por embalagem e não relaciona acessórios ou kit. Para uma montagem completa, confirme separadamente os componentes necessários à instalação e a pinagem no datasheet.

Como escolher entre este sensor e outro modelo?

Escolha o LDH290 quando as faixas de medição, a alimentação e as duas saídas de 4...20 mA atenderem ao sistema. Se precisar de outro tipo de sinal ou de uma faixa fora das especificações, compare com outro modelo usando a documentação do fabricante.

GLOSSÁRIO TÉCNICO

% RH

Percentual de umidade relativa do ar.

4...20 mA

Faixa de sinal analógico de corrente informada para as saídas do sensor.

T90

Referência usada na ficha para expressar os tempos de resposta de umidade e temperatura.

Princípio capacitivo

Método de medição indicado para a detecção de umidade.

TH35

Tipo de trilho de montagem identificado na ficha como TH35, conforme EN 60715.
