Sensor de Umidade do Óleo IFM LDH122 IO-Link

Pré-visualizar: LDH122 IFM - Sensor de Umidade do Óleo ifm Monitoramento de fluidos IO-Link, 1/2" NPT, IP69K

LDH122 IFM - Sensor de Umidade do Óleo ifm Monitoramento de fluidos IO-Link, 1/2" NPT, IP69K

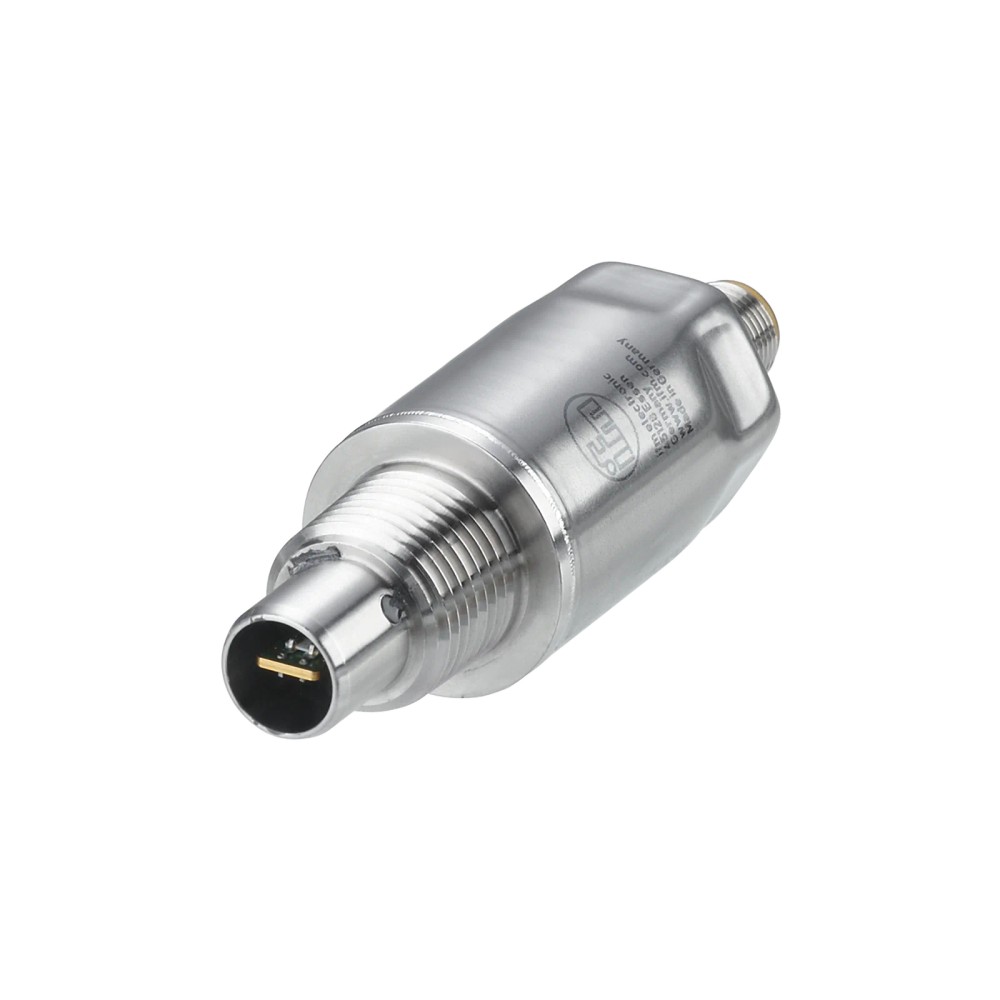

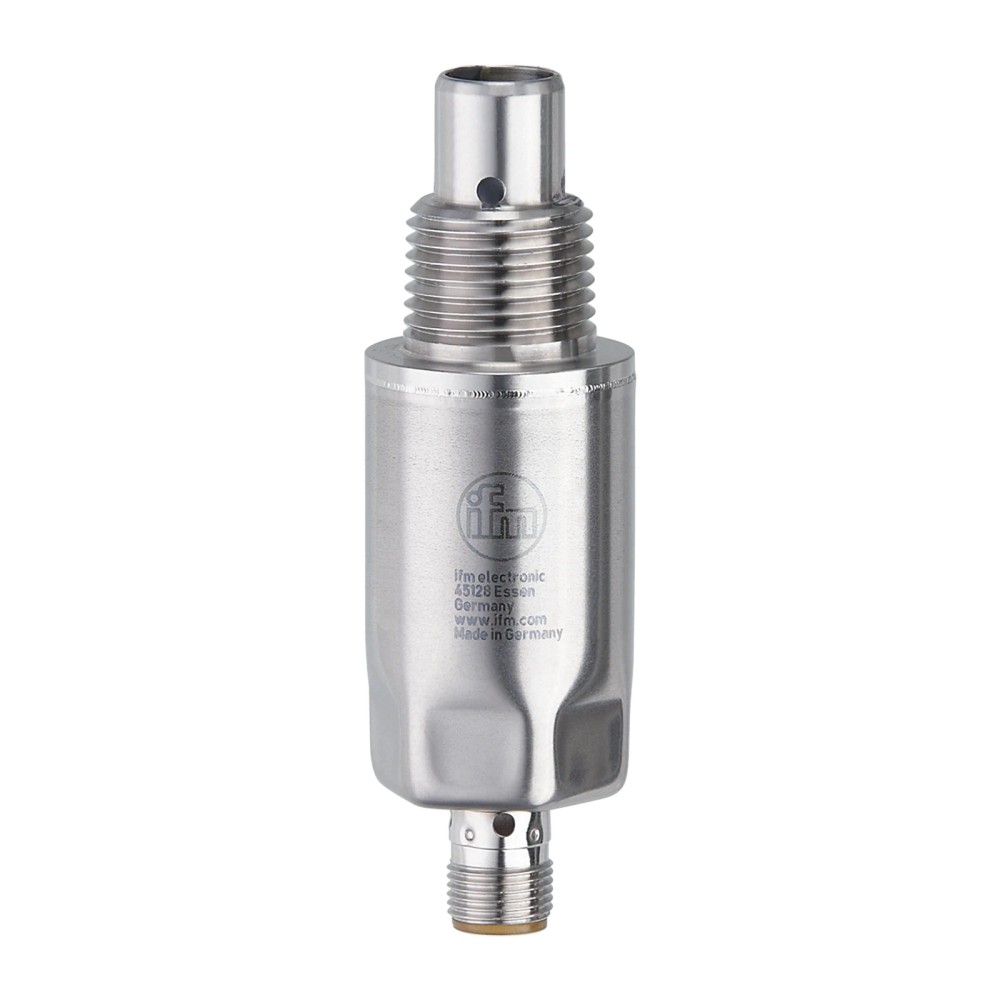

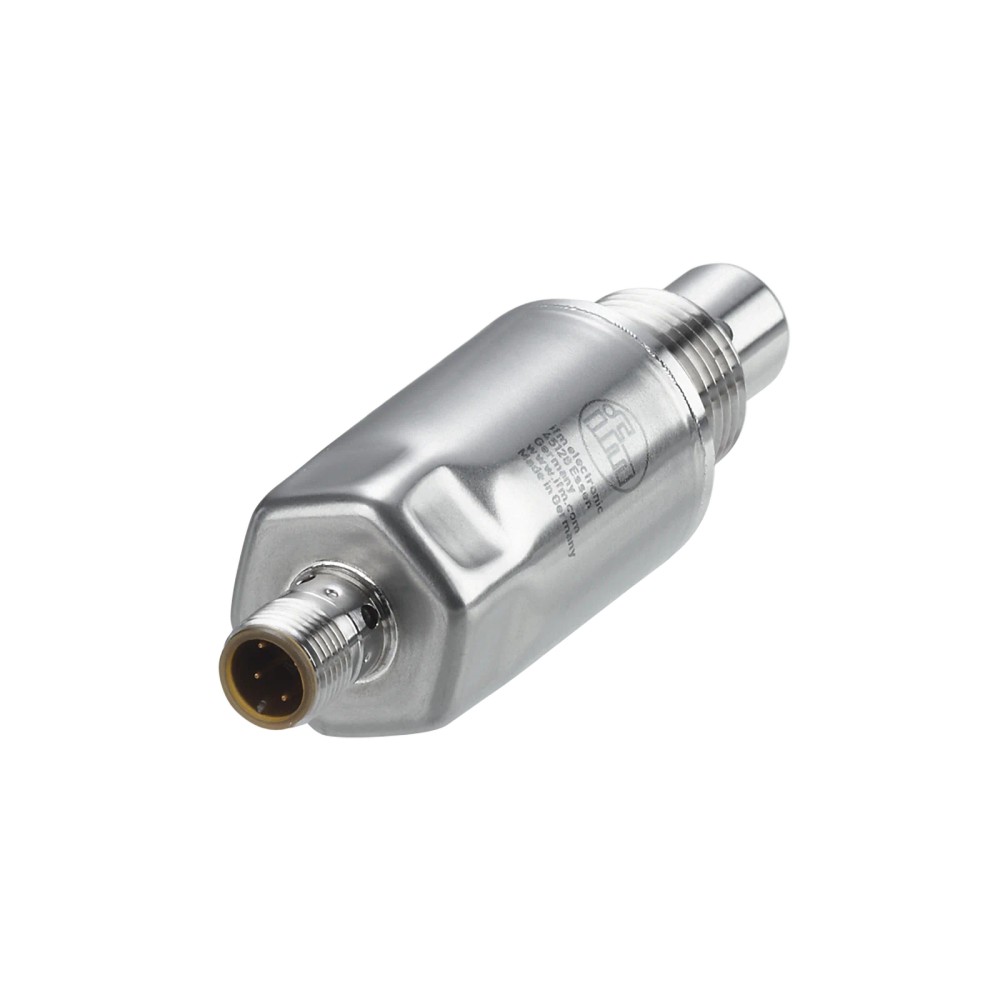

Imagem meramente ilustrativa

R$ 5.523,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH122
EAN: 4021179332712
NCM do produto: 90328983

Destaques do Produto Fluido indicado Óleos...mais

Fechar menu

Saiba mais sobre: "LDH122 IFM - Sensor de Umidade do Óleo ifm Monitoramento de fluidos IO-Link, 1/2" NPT, IP69K"

Destaques do Produto

Fluido indicado

Óleos minerais, éster sintético e bio-óleos

Conexão de processo

1/2″ NPT

Comunicação

IO-Link 1.1; não opera em modo SIO

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

50 bar / 5 MPa

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do óleo ifm LDH122, IO-Link, conexão de processo 1/2″ NPT, M12, IP68/IP69K

O ifm LDH122 é um sensor para medir a umidade relativa e a temperatura do óleo, com transmissão de dados por IO-Link. Mede umidade de 0 a 100 % RH e temperatura do fluido de -40 a 120 °C. Possui conexão de processo 1/2″ NPT, conexão elétrica M12 e resistência à pressão de até 50 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Umidade do óleo
Protocolo de comunicação	IO-Link 1.1; sem modo SIO
Faixa de medição de umidade	0...100 % RH
Faixa de medição de temperatura do fluido	-40...120 °C
Conexão de processo	Rosca 1/2″ NPT
Conexão elétrica	1 x M12, codificação A, 4 contatos
Resistência à pressão	50 bar / 5 MPa
Grau de proteção	IP68 e IP69K; condição IP68 especificada para 7 dias, 3 m de profundidade e 0,3 bar
Temperatura ambiente	-40...85 °C
Tensão de operação	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos, respeitando as faixas de medição e condições de operação especificadas.
Instalações com conexão de processo 1/2″ NPT, alimentação de 18...30 V DC e comunicação IO-Link compatível.
Aplicações em que a temperatura ambiente esteja entre -40 e 85 °C, a temperatura do fluido entre -40 e 120 °C e a pressão não exceda 50 bar.

⚠ Considere outro se precisa de:

Aplicações que exijam operação em modo SIO; a ficha indica que esse modo não está disponível.
Instalações que excedam 50 bar, a faixa de temperatura ambiente de -40...85 °C ou a faixa de temperatura do fluido de -40...120 °C.
Conexão a uma instalação sem interface IO-Link compatível, se não houver outro método de comunicação previsto pelo sistema.

APLICAÇÕES E USO

Uso informado na ficha: monitoramento de umidade em óleos minerais, ésteres sintéticos e bio-óleos.
Aplicação com medição de umidade de 0...100 % RH e temperatura do fluido de -40...120 °C, desde que a instalação respeite os limites ambientais e de pressão declarados.
Possibilidade de integração a sistemas de automação com IO-Link 1.1, porta master classe A e comunicação COM2; a adequação depende da configuração do controlador e do master.
A ficha não especifica um equipamento final, como motor, redutor ou circuito hidráulico. A utilização nesses sistemas deve ser validada conforme o fluido, a conexão 1/2″ NPT e as condições do processo.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do óleo ifm LDH122, IO-Link, conexão de processo 1/2″ NPT, M12, IP68/IP69K, verifique estes pontos:

Escolha o LDH122 quando

A aplicação exigir medição de umidade do óleo e temperatura do fluido, conexão de processo 1/2″ NPT, alimentação de 18...30 V DC e comunicação IO-Link 1.1; confirme também os limites de pressão e temperatura.

Busque outra configuração quando

A instalação exigir modo SIO, conexão de processo diferente de 1/2″ NPT ou condições acima dos limites informados para pressão e temperatura. A ficha não identifica uma versão alternativa específica; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de umidade do óleo	Função declarada do produto.
Modelo	LDH122	Código do modelo.
Marca	ifm / IFM	Fabricante informado no anúncio.
Substâncias indicadas	Óleos minerais; éster sintético; bio-óleos	Tipos de substância informados na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Alimentação e dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 50 mA	Limite informado para o consumo.
Capacidade de carga total	0,065 A	Valor declarado na ficha; verificar a aplicação com o datasheet.
Classe de proteção elétrica	III	Classe declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Certificado UL	Número do arquivo UL E364788	Identificação do arquivo UL informada na ficha.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.

Entradas, saídas e sinais
Dados do processo analógicos	5	Quantidade informada na ficha; consulte o datasheet para interpretação dos dados de processo.
Quantidade de saídas digitais	1	Quantidade declarada.
Sinal de saída	IO-Link	Interface de saída indicada para o produto.

Faixa de medição
Alcance de medição de umidade	0...100 % RH	Faixa de medição declarada.
Alcance de medição de temperatura	-40...120 °C	Faixa de medição declarada para temperatura.
Alcance de temperatura do fluido	-40...120 °C	Limite de temperatura informado para o fluido.

Precisão, resolução e repetibilidade
Precisão de umidade	± 3 %; ± 5 % na faixa <10 % e >90 %	Precisão declarada, com tolerância diferente nas extremidades indicadas.
Resolução do valor do processo	0,1	Resolução informada na ficha.
Repetibilidade do valor final	± 0,5 %	Valor declarado como repetibilidade percentual do valor final.
Precisão da medição de temperatura	± 1 K	Precisão declarada.
Resolução da medição de temperatura	0,1 K	Resolução declarada.
Repetibilidade da medição de temperatura	± 0,5 K	Repetibilidade declarada.

Tempos de reação e prontidão
Tempo de resposta no óleo	T09 < 30 s	Tempo de resposta informado para óleo.
Retardo de prontidão	2 s	Tempo declarado até a prontidão.
Tempo mínimo do ciclo do processo	4,5 ms	Valor mínimo declarado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada; não há modo SIO.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão declarado para comunicação SDCI.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Classe de master port exigida	A	Classe de porta master especificada.
DeviceID suportado	1249; modo de operação default	Identificação informada para o dispositivo.
Modo SIO	Não	A ficha indica ausência de operação em modo SIO.

Condições ambientais e resistência
Temperatura ambiente	-40...85 °C	Faixa operacional declarada para o ambiente.
Temperatura de armazenamento	-40...85 °C	Faixa declarada para armazenamento.
Umidade relativa máxima do ar	100 %	Valor máximo declarado.
Grau de proteção	IP68; IP69K	Proteções declaradas; para IP68, a ficha especifica 7 dias, 3 m de profundidade e 0,3 bar.
Resistência à pressão	50 bar / 5 MPa	Limite de pressão declarado.
Resistência contra vácuo	-1000 mbar	Valor declarado na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição e referência declaradas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição e referência declaradas.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de uso informada na ficha.

Conexões e materiais
Conexão de processo	Rosca 1/2″ NPT	Conexão mecânica de processo declarada.
Conexão elétrica	1 x M12 (EN 61067-2-101); codificação A; 4 contatos dourados	Conexão elétrica declarada; não confundir com a rosca de processo.
Materiais do corpo	1.4404 (aço inoxidável / 316L); PEI; vedação FKM	Materiais informados nos atributos do anúncio.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PA6 GF50; resina epóxi; vedação NBR	Materiais de contato informados em campo separado na ficha; confirmar no datasheet para a configuração exata.
Característica dos contatos	Contatos banhados a ouro	Característica declarada.

Dados mecânicos e identificação logística
Peso	115,8 g	Peso indicado nos atributos do produto.
MTTF	284 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.
NCM	9032.89.83	Classificação fiscal informada.
GTIN	4021179332712	Identificador comercial do produto.
SKU / Part number	LDH122	Códigos de identificação do anúncio.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transferência COM2 (38,4 kBaud).

• DeviceID informado: 1249; modo de operação default.

• Modo SIO: não disponível.

• Requer classe A de porta master.

Conexões

Elétrica 1 x M12 conforme EN 61067-2-101, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; corrente consumida < 50 mA. A conexão elétrica M12 não determina a compatibilidade mecânica da conexão de processo.

Processo Rosca de processo 1/2″ NPT. A compatibilidade mecânica depende da rosca correspondente na instalação; a ficha não informa adaptadores inclusos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A, compatível com IO-Link 1.1 e COM2	✓	A ficha especifica IO-Link 1.1, COM2 (38,4 kBaud) e classe A de master port.
Sistema que exige comunicação em modo SIO	✗	O modo SIO está indicado como não disponível.
Linha com conexão de processo 1/2″ NPT e pressão de até 50 bar	✓	A ficha indica rosca 1/2″ NPT e resistência à pressão de 50 bar / 5 MPa; a montagem ainda deve respeitar os requisitos da instalação.
Fluido com temperatura entre -40 e 120 °C e ambiente entre -40 e 85 °C	✓	As faixas de temperatura do fluido e ambiente estão dentro dos limites declarados.
Aplicação que demande medição fora de 0...100 % RH ou fora de -40...120 °C para o fluido	✗	Esses são os limites declarados para medição de umidade e temperatura do fluido.

INSTALAÇÃO

Como instalar o Sensor de umidade do óleo ifm LDH122, IO-Link, conexão de processo 1/2″ NPT, M12, IP68/IP69K

Confirme que o fluido e as condições de processo estão dentro das faixas especificadas no datasheet.
Verifique a correspondência da conexão de processo 1/2″ NPT com a conexão da instalação antes da montagem.
Instale o sensor conforme o desenho dimensional e as orientações do fabricante; a ficha não informa torque de aperto.
Conecte o M12 codificado A ao circuito previsto para alimentação de 18...30 V DC e comunicação IO-Link; consulte o pinout oficial antes de ligar os condutores.
Configure o master para IO-Link 1.1, COM2 e porta classe A, e confirme o reconhecimento do dispositivo pelo DeviceID 1249.
Após a instalação, confirme a leitura de umidade e temperatura no sistema e verifique se a pressão e as temperaturas permanecem dentro dos limites do sensor.

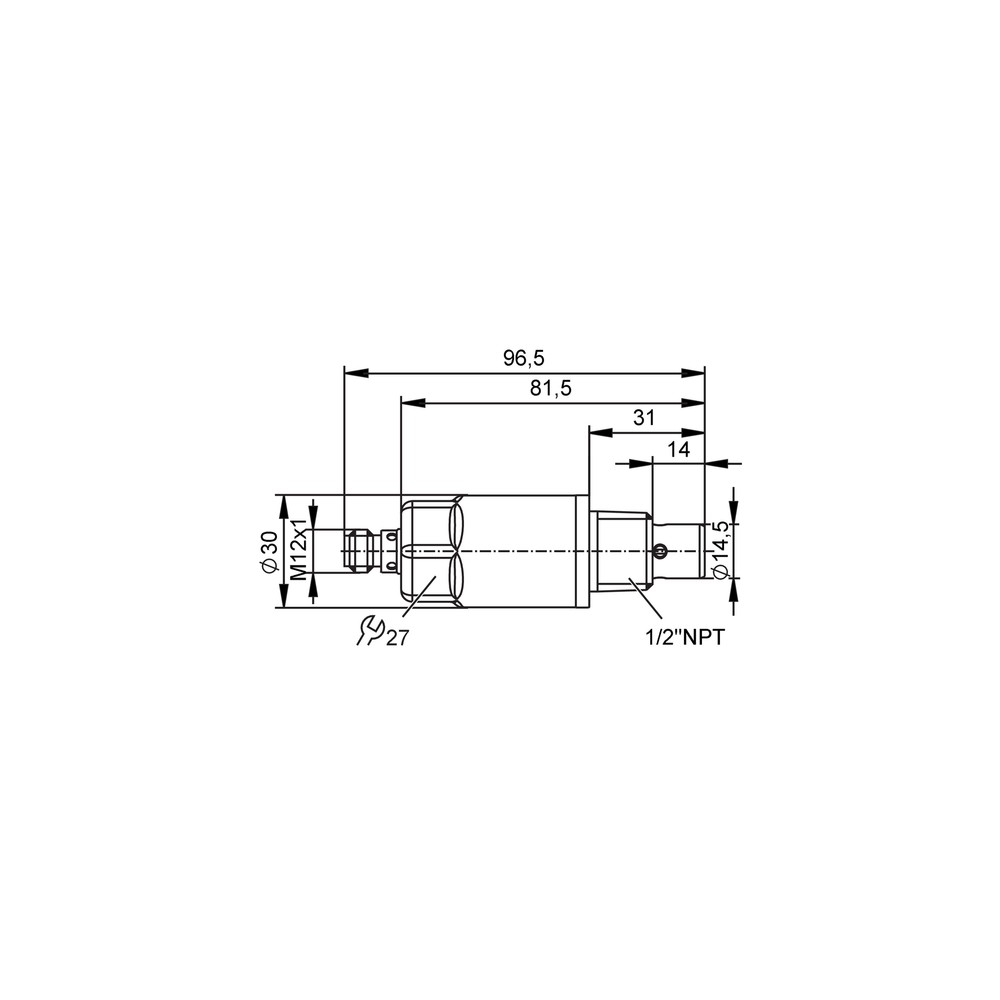

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não reconhece o sensor.	Incompatibilidade de configuração do master, seleção de porta diferente da classe A ou conexão elétrica incorreta.	Confirme alimentação de 18...30 V DC, porta classe A, IO-Link 1.1 e COM2; verifique a conexão M12 e o DeviceID 1249.
Não há comunicação quando o sensor é ligado a uma entrada digital convencional.	O sensor não dispõe de modo SIO e requer comunicação IO-Link.	Verifique se a porta utilizada é um master IO-Link compatível; a ficha informa que o modo SIO não está disponível.
O valor de umidade parece impreciso nas extremidades da faixa.	A precisão declarada é de ±5 % nas regiões abaixo de 10 % e acima de 90 %; no restante, é de ±3 %.	Compare a leitura e o ponto de operação com as faixas de precisão do datasheet e confirme a configuração de leitura no sistema IO-Link.
O sensor apresenta falha ou leitura irregular após a montagem.	Possível condição de processo fora dos limites declarados, conexão incompatível ou instalação elétrica inadequada.	Confira temperatura do fluido e ambiente, pressão, rosca 1/2″ NPT, alimentação e comunicação; compare os valores com o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet LDH122 em português (Datasheet) Desenho em escala LDH122 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor LDH122 e para quem ele serve?

É um sensor de umidade do óleo com comunicação IO-Link, destinado a aplicações com óleos minerais, ésteres sintéticos ou bio-óleos. Também mede temperatura do fluido.

Que master IO-Link preciso para conectar o LDH122?

A ficha especifica IO-Link 1.1, comunicação COM2 (38,4 kBaud) e porta master classe A. O DeviceID informado é 1249.

O produto acompanha cabo M12 ou adaptador para a rosca?

A ficha informa uma unidade por embalagem, mas não lista cabo, adaptador ou outros acessórios inclusos. Confirme o conteúdo de fornecimento no anúncio ou com o fornecedor.

Posso usar o LDH122 em uma entrada digital sem IO-Link?

Não para operação em modo SIO: a ficha indica que esse modo não está disponível. Planeje a conexão com um master IO-Link compatível.

Este sensor serve para fluidos acima de 50 bar?

A ficha declara resistência à pressão de 50 bar / 5 MPa. Não use esse limite como autorização para operar acima dele.

Posso medir um fluido acima de 120 °C ou em ambiente acima de 85 °C?

Essas condições ultrapassam os limites declarados: a temperatura do fluido é de -40...120 °C e a temperatura ambiente é de -40...85 °C.

O master detecta o sensor, mas não recebo os dados; o que verifico?

Confirme a configuração IO-Link 1.1, COM2 e porta classe A, além da alimentação e da conexão M12. A ficha informa DeviceID 1249 e não prevê modo SIO.

A leitura de umidade diverge mais perto de 0 % ou 100 % RH; o que devo conferir?

A precisão especificada é de ±5 % para valores abaixo de 10 % e acima de 90 %, e ±3 % nas demais condições indicadas. Compare o valor com essa especificação e consulte o datasheet para os detalhes de medição.

Como escolher entre o LDH122 e outro sensor de umidade?

Escolha o LDH122 se a aplicação requerer conexão de processo 1/2″ NPT, comunicação IO-Link e as faixas de pressão e temperatura declaradas. Se precisar de modo SIO ou de outra conexão, compare os requisitos com o datasheet de outro modelo.

Que cuidados devo ter ao instalar o sensor?

Confirme a compatibilidade da rosca 1/2″ NPT e siga o desenho e as instruções do fabricante. Para a ligação, consulte o datasheet antes de conectar o M12; a ficha não fornece torque de montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada pelo sensor para transmitir dados ao master compatível. (Ref.: revisão IO-Link 1.1; COM2, 38,4 kBaud)

Umidade relativa (RH)

Medida de umidade expressa como porcentagem relativa. (Ref.: faixa de medição 0...100 % RH)

NPT

Tipo de rosca indicado para a conexão mecânica de processo. (Ref.: conexão de processo 1/2″ NPT)

IP68

Grau de proteção declarado contra ingresso de água sob as condições especificadas pelo fabricante. (Ref.: 7 dias, 3 m de profundidade e 0,3 bar)

COM2

Tipo de transferência de comunicação IO-Link especificado para o dispositivo. (Ref.: COM2, 38,4 kBaud)
