Sensor de Umidade do Óleo IFM LDH110

Pré-visualizar: LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Óleo Analógico G 1/2 50 bar

LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Óleo Analógico G 1/2 50 bar

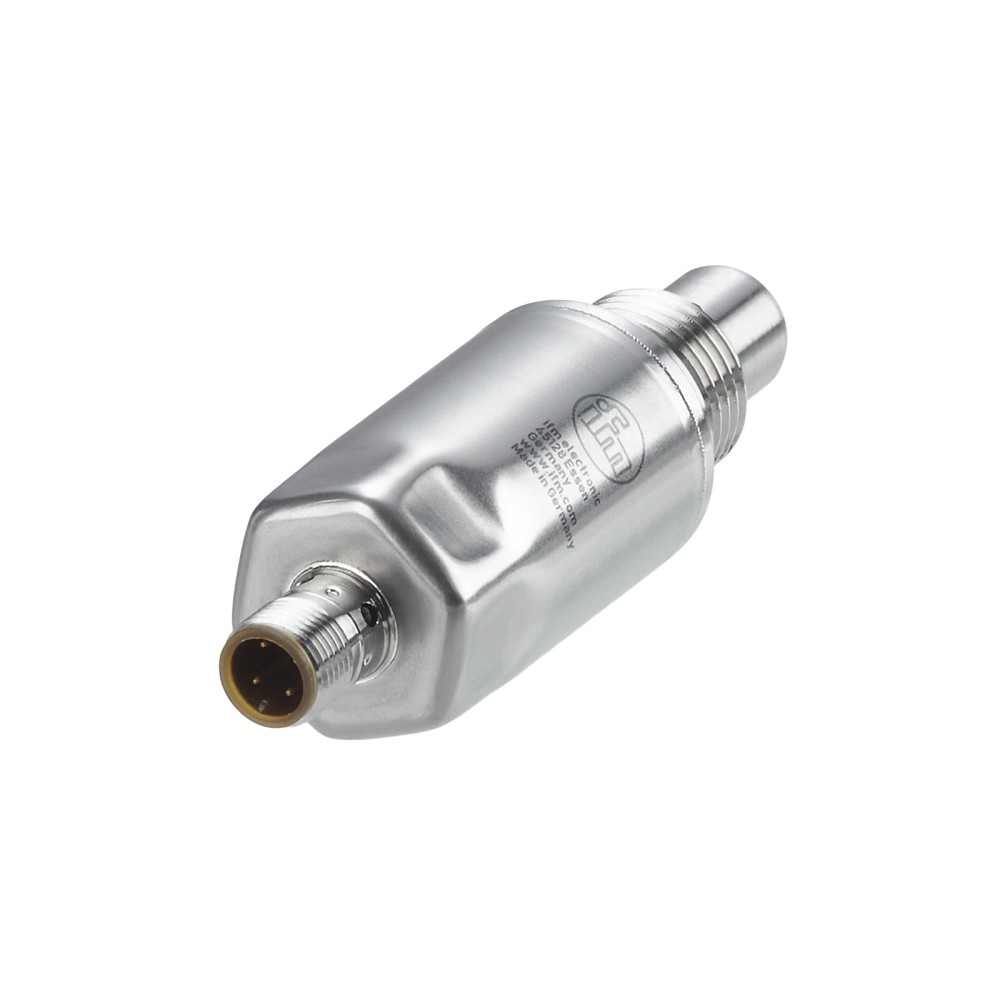

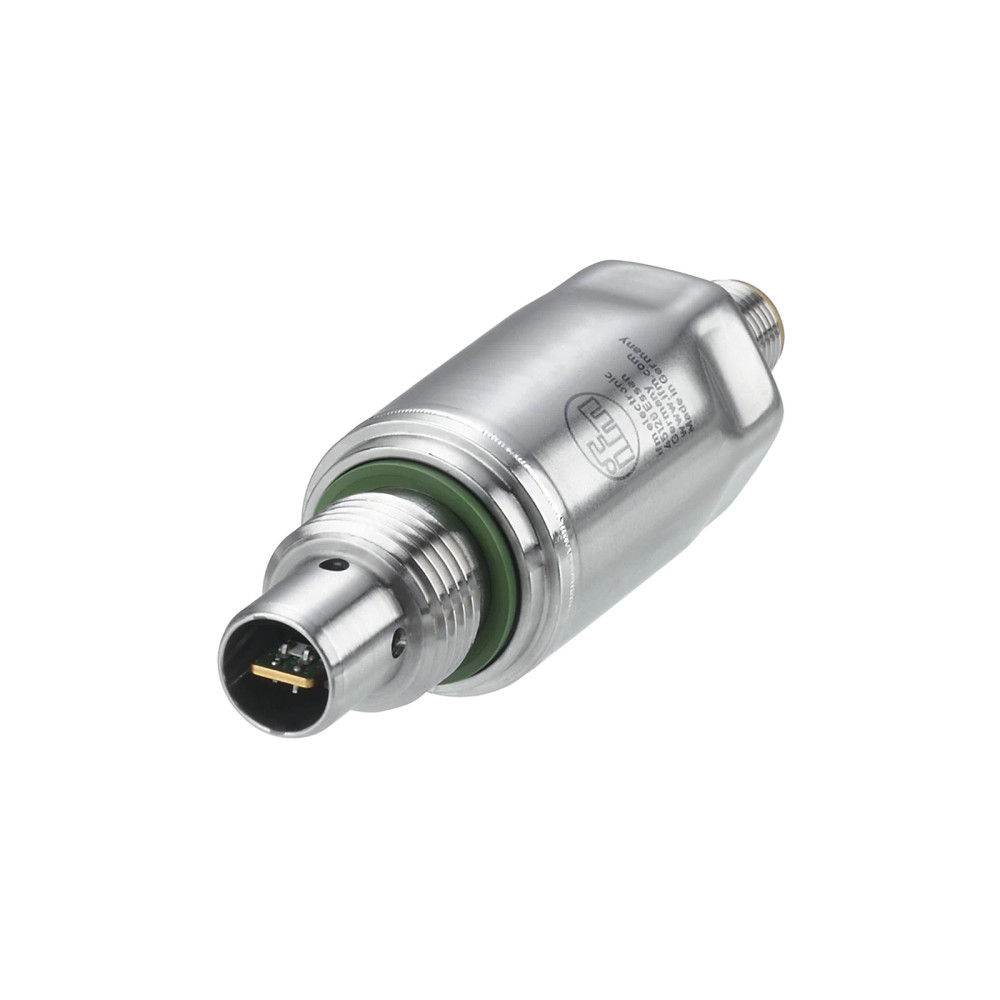

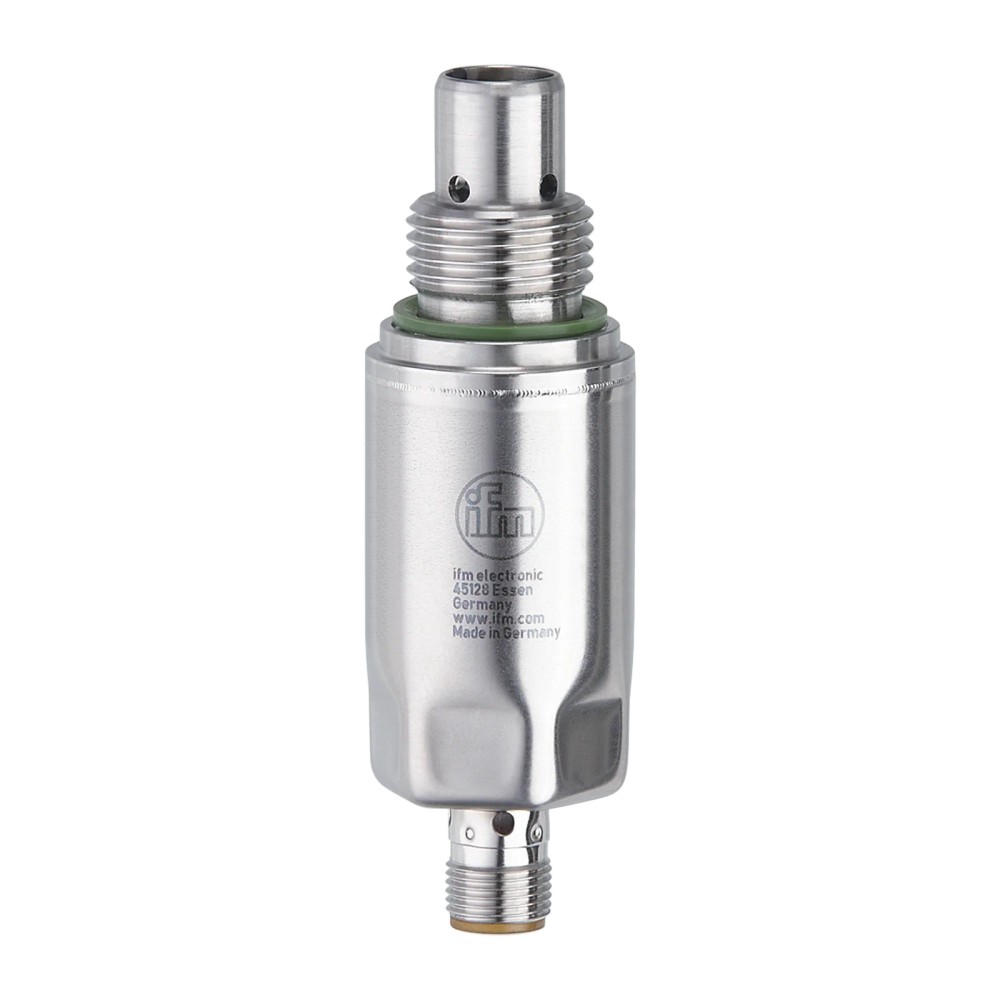

Imagem meramente ilustrativa

R$ 5.682,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH110
EAN: 4021179332699
NCM do produto: 90328983

Destaques do Produto Variável monitorada...mais

Fechar menu

Saiba mais sobre: "LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Óleo Analógico G 1/2 50 bar"

Destaques do Produto

Variável monitorada

Umidade e temperatura do óleo

Tipo de saída

Analógica, 4 a 20 mA

Conexão de processo

G 1/2

Pressão máxima

50 bar

Alimentação

9 a 33 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do óleo IFM LDH110 com saída analógica, conexão G 1/2 e resistência à pressão de 50 bar

O IFM LDH110 é um sensor para monitorar a umidade e a temperatura do óleo, com duas saídas analógicas. Mede umidade de 0 a 100 % RH e temperatura do fluido de -40 a 120 °C. Possui conexão de processo G 1/2 e resistência à pressão de até 50 bar. A saída analógica é de 4 a 20 mA.

PRINCIPAIS ESPECIFICAÇÕES

Marca e modelo	IFM LDH110
Função	Medição de umidade e temperatura do óleo
Faixa de umidade	0 a 100 % RH
Faixa de temperatura do fluido	-40 a 120 °C
Saídas	2 saídas analógicas; 4 a 20 mA
Conexão de processo	Rosca G 1/2
Resistência à pressão	50 bar / 5 MPa
Alimentação	9 a 33 V DC
Conexão elétrica	M12, A-coded, 4 contatos
Proteção do invólucro	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos, substâncias indicadas na ficha do produto.
Instalações em que a conexão de processo G 1/2 seja compatível e a pressão não exceda 50 bar.
Sistemas de aquisição que aceitem duas saídas analógicas de 4 a 20 mA e alimentação de 9 a 33 V DC.

⚠ Considere outro se precisa de:

Não selecionar para medições fora das faixas especificadas de 0 a 100 % RH ou de -40 a 120 °C no fluido.
Não utilizar em condições de pressão acima de 50 bar.
Não selecionar para sistemas que exijam comunicação digital ou uma conexão de processo diferente de G 1/2 sem verificar a adaptação mecânica e elétrica necessária.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos, dentro das faixas de medição e condições declaradas.
Possibilidade de integração, dependente da configuração do sistema: aquisição das duas saídas de 4 a 20 mA por entradas analógicas compatíveis. A ficha não identifica modelos específicos de CLP ou módulos.
A conexão deve corresponder à rosca G 1/2 e a pressão do processo não deve exceder 50 bar. A temperatura do fluido deve permanecer entre -40 e 120 °C.
A ficha não declara compatibilidade com todos os tipos de óleo, protocolos digitais ou equipamentos específicos; confirme a compatibilidade do fluido e do sistema no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do óleo IFM LDH110 com saída analógica, conexão G 1/2 e resistência à pressão de 50 bar, verifique estes pontos:

Escolha o LDH110 quando

A aplicação exigir monitoramento analógico de umidade e temperatura em óleo, as faixas de medição atenderem ao processo e houver compatibilidade com G 1/2, alimentação de 9 a 33 V DC e entradas analógicas de 4 a 20 mA.

Procure outra configuração quando

O processo ultrapassar os limites declarados de temperatura do fluido ou pressão, ou quando o controlador não aceitar as duas saídas analógicas. A ficha não informa uma versão alternativa específica; consulte o fabricante para identificar a configuração adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de umidade do óleo IFM LDH110	Modelo e função informados para o produto.
Part number / SKU	LDH110	Identificação do produto.
GTIN	4021179332699	Código de identificação comercial.
Substâncias indicadas	Óleos minerais; éster sintético; bio-óleos	Substâncias indicadas na ficha do produto.
Saída funcional	Saída analógica de umidade e temperatura	O sensor fornece sinais analógicos para as duas variáveis.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para fluidos e equipamentos sob pressão.

Dados elétricos
Tensão de operação	9...33 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo declarado pelo fabricante.
Capacidade de carga total	0,085 A	Limite informado para a carga total.
Carga máxima	(UB - 5 V) * 50 Ω	Expressão de carga máxima indicada na ficha; UB representa a tensão de operação.
Classe de proteção	III	Classificação de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso especificado para a alimentação.
Retardo de prontidão	2 s	Tempo indicado até o sensor estar pronto.
Contatos	Banhados a ouro	Característica especial dos contatos.

Saídas e conexão elétrica
Quantidade de saídas analógicas	2	Uma saída para temperatura e outra para umidade.
Corrente das saídas analógicas	4...20 mA	Faixa de sinal analógico informada.
Atribuição de saídas e pinos	OUT1: temperatura (BK/preto); OUT2: umidade (WH/branco); L+: (BN/marrom); L-: (BU/azul)	Identificação de fios indicada na ficha.
Conexão elétrica	1 x M12, EN 61067-2-101, codificação A, 4 contatos	Tipo e configuração do conector elétrico.

Faixas de medição
Alcance de medição de umidade	0...100 % RH	Faixa especificada para a medição de umidade.
Alcance de medição de temperatura	-40...120 °C	Faixa especificada para a medição de temperatura.
Temperatura do fluido	-40...120 °C	Limite de temperatura indicado para o fluido.

Precisão, repetibilidade e resolução
Precisão de umidade	± 3%; ± 5% na faixa <10% e >90%	Precisão declarada; a ficha destaca maior desvio nas extremidades da faixa.
Repetibilidade de umidade	± 0,5 %	Repetibilidade especificada para a medição de umidade.
Resolução de umidade	12 Bit	Resolução declarada para a medição de umidade.
Precisão de temperatura	± 1 K	Precisão declarada para a medição de temperatura.
Repetibilidade de temperatura	± 0,5 K	Repetibilidade especificada para a medição de temperatura.
Resolução de temperatura	12 Bit valor do processo	Resolução informada para o valor de processo de temperatura.

Tempos de resposta
Tempo de resposta em óleo	T09 < 30 s	Tempo de resposta especificado para uso em óleo.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento especificada.
Umidade relativa do ar máxima	100 %	Limite declarado para a umidade relativa do ar.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; IP 68 especificado para 7 dias, 3 m de profundidade e 0,3 bar.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Norma EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética listadas.

Dados mecânicos e materiais
Conexão de processo	Rosca G 1/2	Conexão mecânica indicada para o processo.
Resistência à pressão	50 bar / 5 MPa	Pressão máxima especificada.
Resistência contra vácuo	-1000 mbar	Valor informado na ficha para resistência contra vácuo.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PA6 GF50; resina epóxi; vedação: NBR	Materiais declarados para as partes em contato com o fluido.
Materiais informados no conjunto	1.4404 (aço inoxidável / 316L); PEI; vedação: FKM	Materiais listados nos dados importados do produto; confirmar a aplicação específica no datasheet.
Peso	118,5 g	Massa informada para o produto.
Acessório incluído	1 vedação	Conteúdo indicado na ficha.

Confiabilidade e certificações
MTTF	284 anos	Valor de MTTF informado no conjunto de dados; não representa vida útil garantida.
Certificado UL	Número do arquivo UL E364788	Identificação UL informada na ficha.

COMPATIBILIDADE

Comunicação

• Duas saídas analógicas de 4 a 20 mA: uma para temperatura e outra para umidade. A ficha não especifica protocolo digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9 a 33 V DC. Atribuição indicada: OUT1 temperatura (BK/preto), OUT2 umidade (WH/branco), L+ (BN/marrom), L- (BU/azul).

Processo Rosca G 1/2. Verifique a compatibilidade mecânica com a porta do processo; a conexão de processo não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com duas entradas analógicas compatíveis com sinais de 4 a 20 mA e alimentação de 9 a 33 V DC	✓	As saídas analógicas e a faixa de alimentação correspondem às especificações fornecidas.
Sistema que exige comunicação digital como protocolo de saída	✗	A ficha informa saídas analógicas de 4 a 20 mA e não declara protocolo digital.
Processo com conexão G 1/2 e pressão de até 50 bar	✓	A rosca e o limite de pressão correspondem aos dados do produto; a instalação ainda deve respeitar os requisitos do processo.
Processo com pressão acima de 50 bar	✗	Excede a resistência à pressão especificada.
Monitoramento de óleo mineral, éster sintético ou bio-óleo dentro das faixas declaradas	✓	Essas substâncias estão listadas na ficha como aplicações de fluido.

INSTALAÇÃO

Como instalar o Sensor de umidade do óleo IFM LDH110 com saída analógica, conexão G 1/2 e resistência à pressão de 50 bar

Confirme que o fluido está entre as substâncias indicadas na ficha e que as condições de temperatura e pressão estão dentro dos limites especificados.
Verifique se a porta do processo aceita a rosca G 1/2 e se a vedação fornecida é apropriada para a instalação.
Instale o sensor na conexão de processo conforme os procedimentos mecânicos aplicáveis ao equipamento; consulte o datasheet para detalhes de montagem e torque, que não estão discriminados nesta ficha.
Conecte o M12 de 4 contatos e confirme a atribuição: OUT1 temperatura, OUT2 umidade, L+ alimentação positiva e L- alimentação negativa.
Forneça alimentação entre 9 e 33 V DC e conecte cada saída analógica a uma entrada compatível com sinal de 4 a 20 mA.
Após energizar, considere o retardo de prontidão especificado e valide a leitura das duas variáveis no sistema de controle.

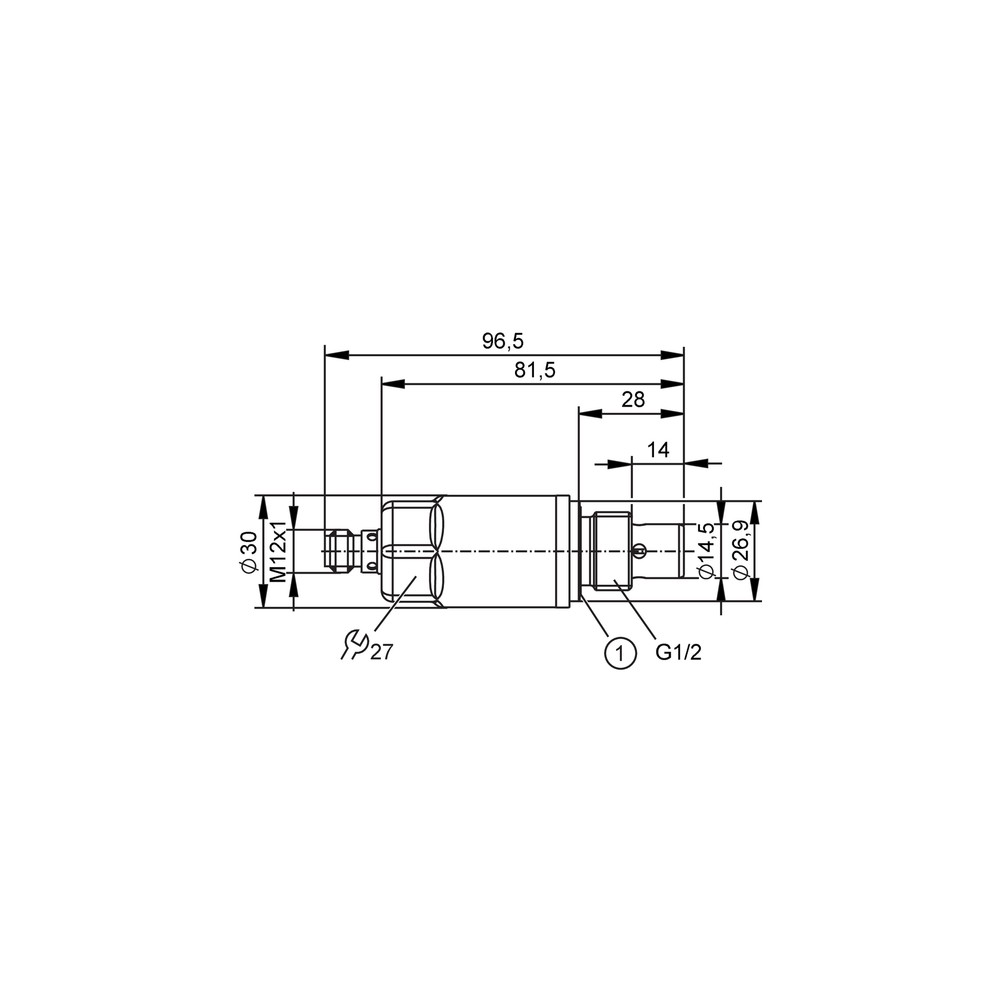

Desenho Dimensional

ACESSÓRIOS

1 vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as variáveis não aparecem no sistema de controle.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou ligação dos fios diferente da atribuição indicada.	Verifique a alimentação de 9 a 33 V DC, o encaixe do conector e a correspondência dos fios L+, L-, OUT1 e OUT2.
O controlador recebe sinal, mas interpreta a variável ou o canal errado.	OUT1 e OUT2 podem estar associados a entradas ou escalas incorretas no sistema de aquisição.	Confirme que OUT1 está configurada para temperatura e OUT2 para umidade, e que as entradas são compatíveis com 4 a 20 mA.
A leitura apresenta erro ou instabilidade em condições de processo aparentemente normais.	Condição de temperatura, pressão ou fluido fora dos parâmetros aplicáveis, ou ligação elétrica inadequada.	Compare as condições reais com as faixas e substâncias declaradas; revise alimentação, fiação e aquisição analógica antes de substituir o sensor.
Há vazamento na montagem do sensor.	Problema de assentamento da conexão G 1/2 ou da vedação durante a instalação.	Despressurize o sistema conforme o procedimento da instalação e inspecione a conexão e a vedação fornecida antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM LDH110 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que o sensor IFM LDH110 mede e para quem ele serve?

Ele mede umidade e temperatura do óleo por meio de duas saídas analógicas. É indicado para sistemas que utilizem óleos minerais, ésteres sintéticos ou bio-óleos e aceitem seus limites de operação.

O que vem junto com o LDH110?

A ficha informa que acompanha uma vedação. Não especifica outros acessórios incluídos.

O LDH110 funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. O sistema deve aceitar duas saídas de 4 a 20 mA e a alimentação especificada; a ficha não informa modelos de CLP compatíveis.

Ele se comunica por IO-Link ou outro protocolo digital?

A ficha especifica saídas analógicas de 4 a 20 mA e não declara protocolo digital. Para uma aplicação que exija comunicação digital, confirme outra configuração com o fabricante.

Posso usar o LDH110 com um fluido diferente de óleo mineral, éster sintético ou bio-óleo?

A ficha lista essas três categorias de substâncias e não confirma outros fluidos. Verifique a compatibilidade do fluido específico com o fabricante antes da seleção.

Este sensor serve para uma linha com pressão acima de 50 bar?

Não, a resistência à pressão especificada é de até 50 bar. Uma aplicação acima desse limite excede a especificação do produto.

O que verificar se não aparece leitura de umidade ou temperatura?

Antes de trocar o sensor, verifique alimentação, conector M12 e a ligação de OUT1 e OUT2. Confirme também que as entradas do sistema aceitam o sinal de 4 a 20 mA.

O que pode causar uma leitura diferente da esperada?

Confira se o fluido e as condições de processo estão dentro das especificações e se o controlador está interpretando o canal correto. A ficha informa precisão de umidade reduzida nas faixas abaixo de 10% e acima de 90%.

Devo comprar um kit ou o sensor avulso?

O conteúdo informado é uma unidade do sensor com uma vedação. A ficha não descreve um kit nem apresenta uma versão alternativa; confirme os itens necessários para a instalação antes de comprar.

Como faço a instalação elétrica do LDH110?

Use o conector M12 de 4 contatos e siga a atribuição indicada para alimentação, temperatura e umidade. Consulte o datasheet do fabricante para instruções completas de montagem e ligação.

GLOSSÁRIO TÉCNICO

Umidade relativa (RH)

Medida de umidade expressa em porcentagem; o LDH110 tem faixa declarada de 0 a 100 % RH (Ref.: Alcance de medição de umidade).

Sinal analógico 4 a 20 mA

Sinal de corrente utilizado para transmitir uma variável medida; neste sensor há duas saídas analógicas (Ref.: Corrente das saídas analógicas).

G 1/2

Identificação da rosca de processo indicada para a conexão mecânica do sensor (Ref.: Conexão de processo).

IP 68

Grau de proteção declarado; para este produto, a ficha associa IP 68 a 7 dias, 3 m de profundidade e 0,3 bar (Ref.: Grau de proteção).

M12 codificação A

Tipo de conexão elétrica circular especificado para o sensor, com quatro contatos (Ref.: Conexão elétrica).
