Sensor de Umidade do Óleo IFM LDH110

Pré-visualizar: LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Fluídos Analógico 50bar G1/2

LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Fluídos Analógico 50bar G1/2

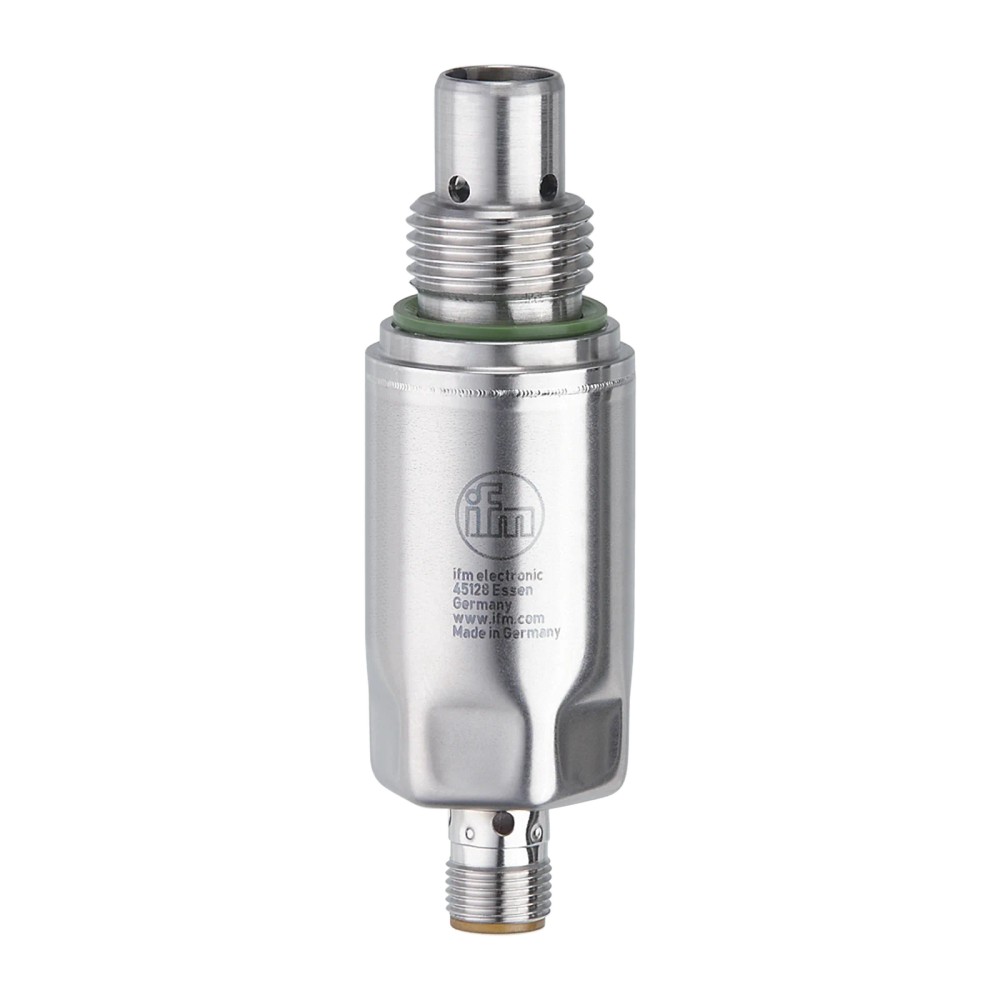

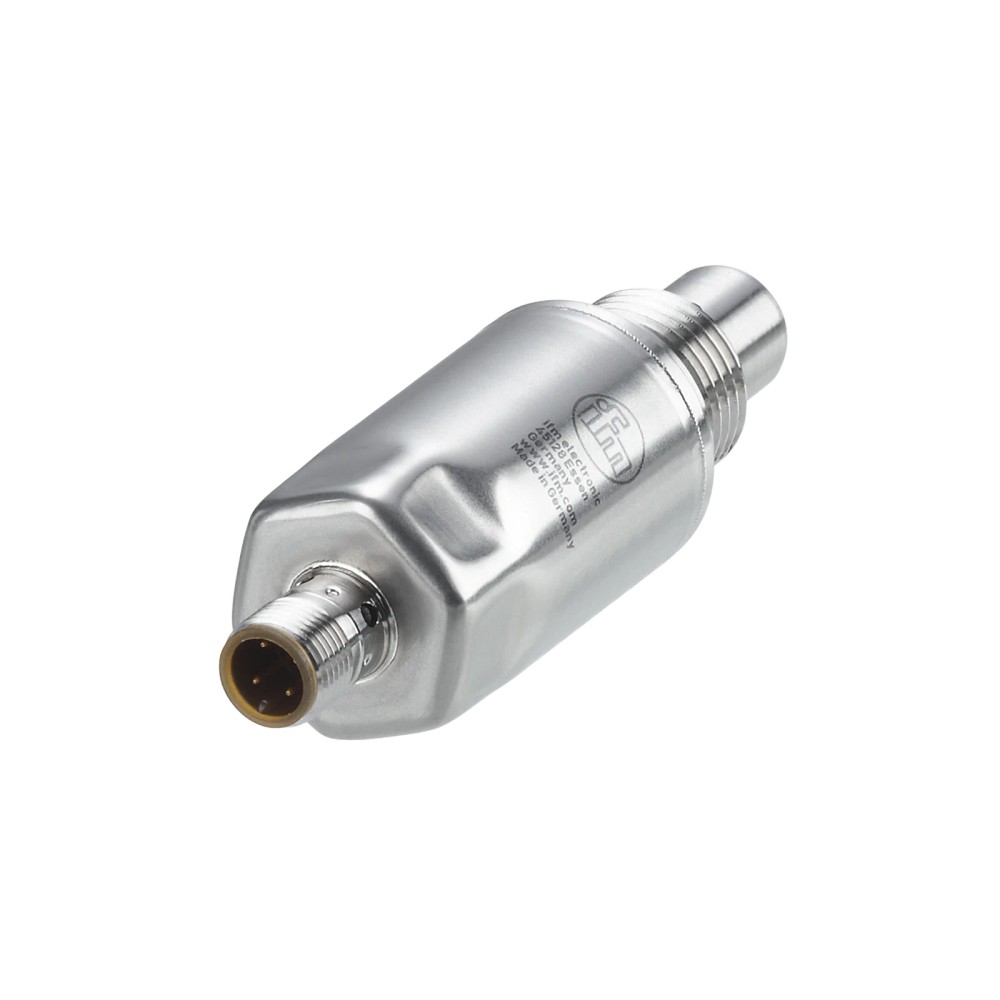

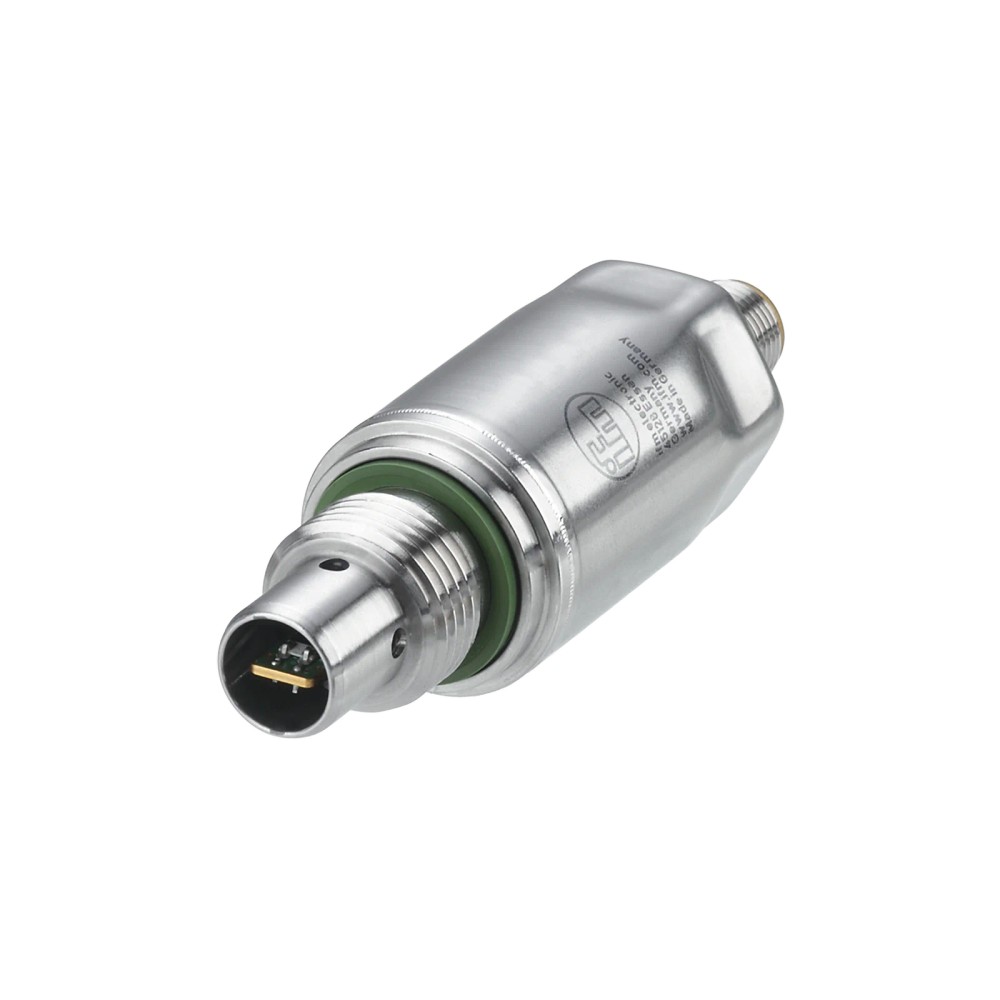

Imagem meramente ilustrativa

R$ 5.682,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH110
EAN: 4021179332699
NCM do produto: 90328983

Destaques do Produto Variáveis Umidade e...mais

Fechar menu

Saiba mais sobre: "LDH110 IFM - Sensor de Umidade do Óleo IFM Monitoramento de Fluídos Analógico 50bar G1/2"

Destaques do Produto

Variáveis

Umidade e temperatura do óleo

Saída

2 saídas analógicas de 4 a 20 mA

Conexão de processo

G 1/2

Pressão máxima

50 bar

Alimentação

9 a 33 V DC

Fluido indicado na ficha

Óleos minerais, éster sintético e bio-óleos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do óleo IFM LDH110, saída analógica, G 1/2, 50 bar

O IFM LDH110 é um sensor para medir a umidade e a temperatura do óleo, com saídas analógicas para as duas variáveis. Mede umidade de 0 a 100 % RH e temperatura do fluido de -40 a 120 °C. Possui conexão de processo G 1/2 e resistência à pressão de até 50 bar. A saída analógica é de 4 a 20 mA.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LDH110
Variáveis medidas	Umidade do óleo e temperatura
Faixa de umidade	0 a 100 % RH
Faixa de temperatura do fluido	-40 a 120 °C
Saídas analógicas	2; 4 a 20 mA
Conexão de processo	Rosca G 1/2
Resistência à pressão	50 bar / 5 MPa
Tensão de operação	9 a 33 V DC
Grau de proteção	IP 68; IP 69K
Conexão elétrica	M12, 4 pinos, codificação A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos, dentro das faixas de operação informadas.
Instalações que aceitem conexão de processo roscada G 1/2, pressão de até 50 bar e alimentação de 9 a 33 V DC.
Sistemas de aquisição compatíveis com duas saídas analógicas de 4 a 20 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão superior a 50 bar ou temperatura do fluido fora de -40 a 120 °C.
Instalações cujo processo não aceite rosca G 1/2 ou cuja entrada elétrica não seja compatível com a conexão M12 de 4 pinos, codificação A.
Aplicações que exijam comunicação digital: a ficha do produto especifica saídas analógicas.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos; respeitar a faixa de temperatura do fluido de -40 a 120 °C e pressão máxima de 50 bar.
Possibilidade de integração: envio das duas variáveis a um sistema de controle ou aquisição com entradas analógicas de 4 a 20 mA, alimentação compatível de 9 a 33 V DC e conexão elétrica adequada. A compatibilidade do equipamento receptor deve ser validada pelo integrador.
A ficha indica boas práticas de engenharia para equipamentos sob pressão e uso com fluidos do grupo 2; substâncias do grupo 1 são indicadas sob encomenda. Confirmar requisitos regulatórios e de processo antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do óleo IFM LDH110, saída analógica, G 1/2, 50 bar, verifique estes pontos:

Escolha o LDH110

Quando for necessário medir umidade e temperatura do óleo, com faixa de umidade de 0 a 100 % RH, temperatura do fluido de -40 a 120 °C, duas saídas de 4 a 20 mA e processo com rosca G 1/2, respeitando o limite de 50 bar.

Avalie outra configuração

Se o processo exigir conexão diferente de G 1/2, pressão acima de 50 bar, temperatura fora da faixa especificada ou comunicação digital, confirme uma alternativa adequada com o fabricante. A ficha deste modelo informa saídas analógicas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LDH110	Identificação do modelo do sensor.
Tipo de produto	Sensor de umidade do óleo	Aplicação declarada pelo fabricante.
Variáveis de saída	Umidade e temperatura	Duas variáveis medidas com saídas analógicas.
Substâncias indicadas	Óleos minerais; éster sintético; bio-óleos	Fluidos listados na ficha do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição de aplicação indicada na ficha; validar a classificação do fluido e os requisitos do sistema.

Dados elétricos
Tensão de operação	9 a 33 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção	III	Classe elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Capacidade de carga total	0,085 A	Valor total especificado para as saídas.
Carga máxima	(UB - 5 V) * 50 Ω	Expressão indicada na ficha; UB corresponde à tensão de operação.
Norma EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética declaradas.
Certificado UL	Número do arquivo UL E364788	Identificação do arquivo UL informada na ficha.

Conexões e atribuição elétrica
Conexão elétrica	1 x M12; EN 61067-2-101; codificação A; 4 contatos banhados a ouro	Tipo e características da conexão elétrica.
Atribuição dos pinos/saídas	OUT1: saída analógica de temperatura (BK, preto); OUT2: saída analógica de umidade (WH, branco); L+ (BN, marrom); L- (BU, azul)	Identificação de sinais e condutores conforme ficha.

Saídas
Quantidade de saídas analógicas	2	Uma saída para cada variável indicada.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal de saída especificada.
Sinal de saída	Analógico	A ficha não declara protocolo digital.

Faixa de medição
Alcance de medição de umidade	0 a 100 % RH	Faixa de medição declarada.
Alcance de medição de temperatura	-40 a 120 °C	Faixa de temperatura medida.
Temperatura do fluido	-40 a 120 °C	Limite de temperatura informado para o fluido.

Precisão e resolução
Precisão de umidade	± 3 %; ± 5 % na faixa < 10 % e > 90 %	Precisão especificada, com tolerância diferente nas extremidades indicadas.
Repetibilidade de umidade	± 0,5 %	Repetibilidade declarada para umidade.
Resolução de umidade	12 Bit	Resolução da medição de umidade.
Precisão de temperatura	± 1 K	Precisão especificada para temperatura.
Repetibilidade de temperatura	± 0,5 K	Repetibilidade declarada para temperatura.
Resolução de temperatura	12 Bit, valor do processo	Resolução indicada para o valor de processo da temperatura.

Tempos de reação e partida
Retardo de prontidão	2 s	Tempo indicado até o sensor estar pronto.
Tempo de resposta em óleo	T09 < 30 s	Tempo de resposta declarado para uso em óleo.

Condições ambientais e resistência
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 85 °C	Faixa permitida para armazenamento conforme ficha.
Umidade relativa do ar máxima	100 %	Limite de umidade relativa do ar declarado.
Grau de proteção	IP 68; IP 69K	Grau de proteção declarado; para IP 68, a ficha especifica 7 dias, 3 m de profundidade e 0,3 bar.
Resistência contra vácuo	-1000 mbar	Valor informado para resistência a vácuo.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio e condição de choque declarados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10 a 2000 Hz)	Ensaio e faixa de frequência declarados.

Dados mecânicos e materiais
Conexão de processo	Rosca G 1/2	Tipo de conexão mecânica ao processo.
Resistência à pressão	50 bar / 5 MPa	Limite de pressão especificado.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); PA6 GF50; resina epóxi; vedação: NBR	Materiais declarados para partes em contato com o fluido.
Materiais informados	1.4404 (aço inoxidável / 316L); PEI; vedação: FKM	Materiais também listados nos atributos do produto; confirmar a configuração aplicável no datasheet do LDH110.
Peso	118,5 g	Peso informado nos atributos do produto.
MTTF	284 anos	Valor MTTF informado no conjunto de atributos; não representa vida útil garantida.
Acessório incluído	1 vedação	Acessório indicado como incluído na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal analógico; duas saídas de 4 a 20 mA para temperatura e umidade. A ficha não especifica protocolo digital.

Conexões

Elétrica Conexão M12, EN 61067-2-101, codificação A, 4 pinos. Alimentação de 9 a 33 V DC. Atribuição: OUT1, temperatura, preto (BK); OUT2, umidade, branco (WH); L+, marrom (BN); L-, azul (BU).

Processo Rosca de processo G 1/2. Resistência à pressão especificada: 50 bar / 5 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com duas entradas analógicas compatíveis com 4 a 20 mA e alimentação do sensor entre 9 e 33 V DC.	✓	A ficha especifica duas saídas analógicas de 4 a 20 mA e tensão de operação de 9 a 33 V DC; confirme a compatibilidade elétrica e a carga do circuito.
Processo com conexão roscada G 1/2 e pressão de operação dentro do limite de 50 bar.	✓	A conexão de processo e a resistência à pressão correspondem aos valores informados na ficha.
Sistema que requer comunicação digital por protocolo não informado na ficha.	✗	A ficha caracteriza o LDH110 com sinal analógico e não informa protocolo digital.
Processo com pressão superior a 50 bar ou temperatura do fluido fora de -40 a 120 °C.	✗	Essas condições excedem os limites declarados para o produto.

INSTALAÇÃO

Como instalar o Sensor de umidade do óleo IFM LDH110, saída analógica, G 1/2, 50 bar

Confirme que o fluido está entre as substâncias indicadas na ficha e que pressão e temperatura permanecem dentro dos limites especificados.
Verifique se o ponto de instalação aceita a conexão de processo roscada G 1/2 e se a montagem atende aos requisitos mecânicos do sistema.
Instale o sensor conforme as orientações do fabricante e utilize a vedação incluída, verificando sua adequação à aplicação.
Conecte o lado elétrico por M12 de 4 pinos, codificação A, respeitando a atribuição de condutores indicada na ficha.
Forneça alimentação DC entre 9 e 33 V e conecte as duas saídas analógicas a entradas compatíveis com 4 a 20 mA; verifique a carga do circuito.
Após a instalação, confira a leitura de umidade e temperatura e valide a resposta no sistema de aquisição antes de colocar o processo em operação.

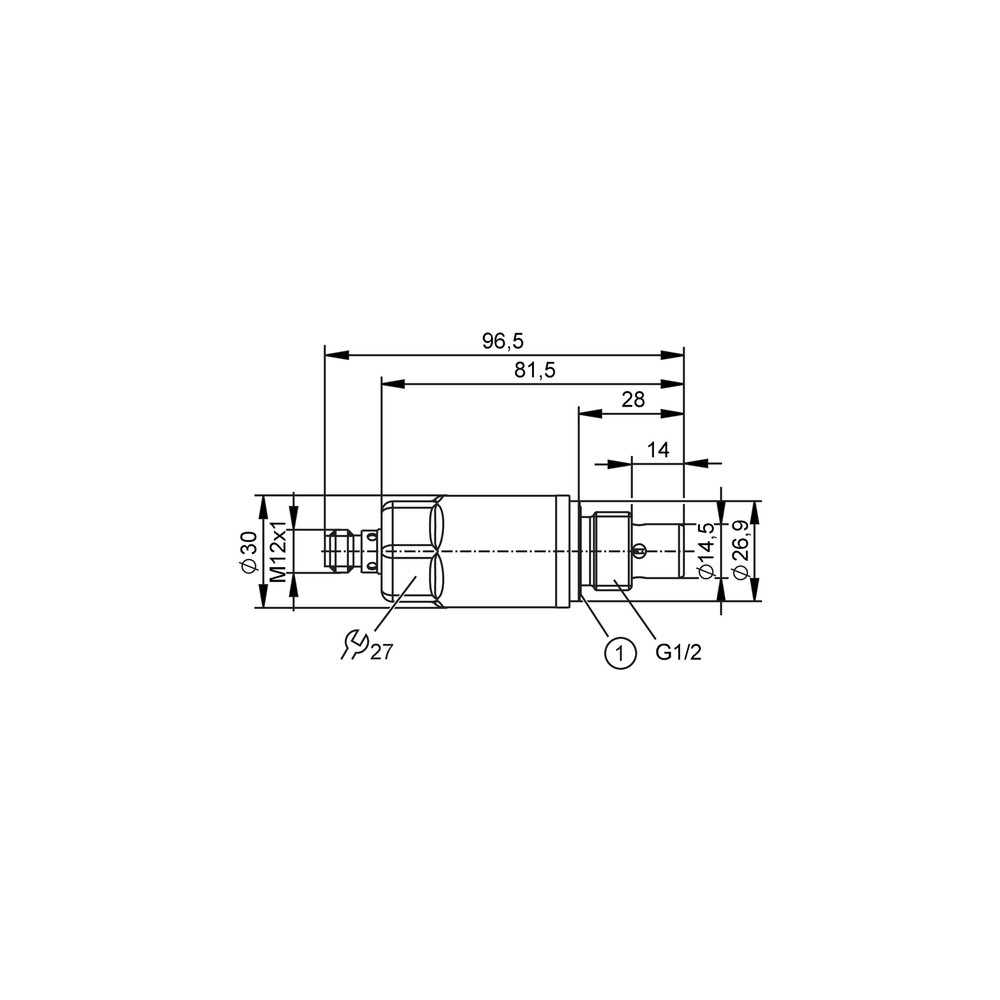

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as leituras analógicas estão ausentes.	Alimentação fora da faixa, conexão M12 ou atribuição dos condutores incorreta, ou circuito de entrada incompatível.	Meça a alimentação nos terminais e confira a conexão M12 e a atribuição OUT1, OUT2, L+ e L- conforme o datasheet.
A leitura de umidade ou temperatura não corresponde ao processo.	Variável conectada à entrada errada, condição do processo fora da faixa especificada ou escala configurada incorretamente no sistema receptor.	Confirme a associação de OUT1 à temperatura e OUT2 à umidade, verifique a escala de 4 a 20 mA e compare as condições do processo com as faixas do sensor.
Sinal instável ou com valor fora do esperado no sistema de controle.	Carga do circuito analógico acima do limite calculado para a tensão de operação ou problema na alimentação e conexão elétrica.	Verifique a carga aplicada usando a expressão máxima especificada (UB - 5 V) * 50 Ω e confira tensão de alimentação, aterramento e integridade das conexões.
Vazamento ou perda de pressão no ponto de montagem.	Vedação ou montagem da conexão de processo inadequada, ou pressão superior ao limite declarado.	Inspecione a vedação e a montagem da rosca G 1/2 e compare a pressão do processo com o limite de 50 bar; despressurize o sistema antes da inspeção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LDH110 em português (Datasheet) Desenho em escala do LDH110 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LDH110 e para que serve?

É um sensor de umidade do óleo que também mede a temperatura do fluido. Fornece as duas variáveis por saídas analógicas.

Com quais óleos o LDH110 pode ser usado?

A ficha lista óleos minerais, éster sintético e bio-óleos. Confirme a adequação dos materiais e as condições específicas do fluido no datasheet.

O produto acompanha algum acessório?

Sim. A ficha informa 1 vedação incluída.

O LDH110 serve para qualquer fluido industrial?

Não é possível afirmar compatibilidade com qualquer fluido. A ficha lista óleos minerais, éster sintético e bio-óleos; para outras substâncias, consulte o fabricante.

Posso usar o sensor acima de 50 bar ou fora da faixa de temperatura do fluido?

Não. A ficha especifica resistência à pressão de até 50 bar e temperatura do fluido entre -40 e 120 °C.

O sensor está instalado, mas não aparece sinal no CLP. O que devo verificar antes de trocar?

Verifique a alimentação de 9 a 33 V DC, a conexão M12, a atribuição dos condutores e se a entrada do CLP aceita sinal de 4 a 20 mA.

A leitura aparece, mas a umidade e a temperatura parecem trocadas. O que conferir?

Confira a identificação dos canais: OUT1 corresponde à temperatura e OUT2 à umidade. Verifique também a configuração das entradas no sistema receptor.

É melhor comprar o LDH110 ou um sensor com comunicação digital?

O LDH110 é indicado quando o sistema recebe duas saídas analógicas de 4 a 20 mA. Se a instalação exigir protocolo digital, selecione uma versão que declare esse protocolo, pois ele não consta na ficha deste modelo.

O LDH110 pode ser conectado diretamente a uma entrada de corrente de 4 a 20 mA?

Sim, desde que a entrada e o circuito respeitem a faixa de alimentação e os limites de carga especificados. Consulte o datasheet para o diagrama de ligação.

Como identifico os sinais no conector M12 durante a instalação?

Use o datasheet do fabricante para confirmar a pinagem do conector M12 de 4 pinos. A ficha identifica OUT1 como temperatura, OUT2 como umidade, L+ como marrom e L- como azul.

GLOSSÁRIO TÉCNICO

% RH

Unidade de umidade relativa; o LDH110 mede de 0 a 100 % RH (Ref.: alcance de medição de umidade).

4 a 20 mA

Faixa de corrente analógica usada para transmitir a variável medida (Ref.: corrente da saída analógica).

G 1/2

Especificação da rosca de conexão mecânica ao processo (Ref.: conexão de processo).

IP 68

Grau de proteção declarado; a ficha associa a condição IP 68 a 7 dias, 3 m de profundidade e 0,3 bar (Ref.: grau de proteção).

M12, codificação A

Tipo de conexão elétrica especificado para o sensor, com 4 contatos (Ref.: conexão elétrica).
