Sensor de Umidade do Óleo ifm LDH100

Pré-visualizar: LDH100 IFM - Sensor de Umidade do Óleo ifm Monitoramento Capacitivo G 3/4 -40 a 105°C

LDH100 IFM - Sensor de Umidade do Óleo ifm Monitoramento Capacitivo G 3/4 -40 a 105°C

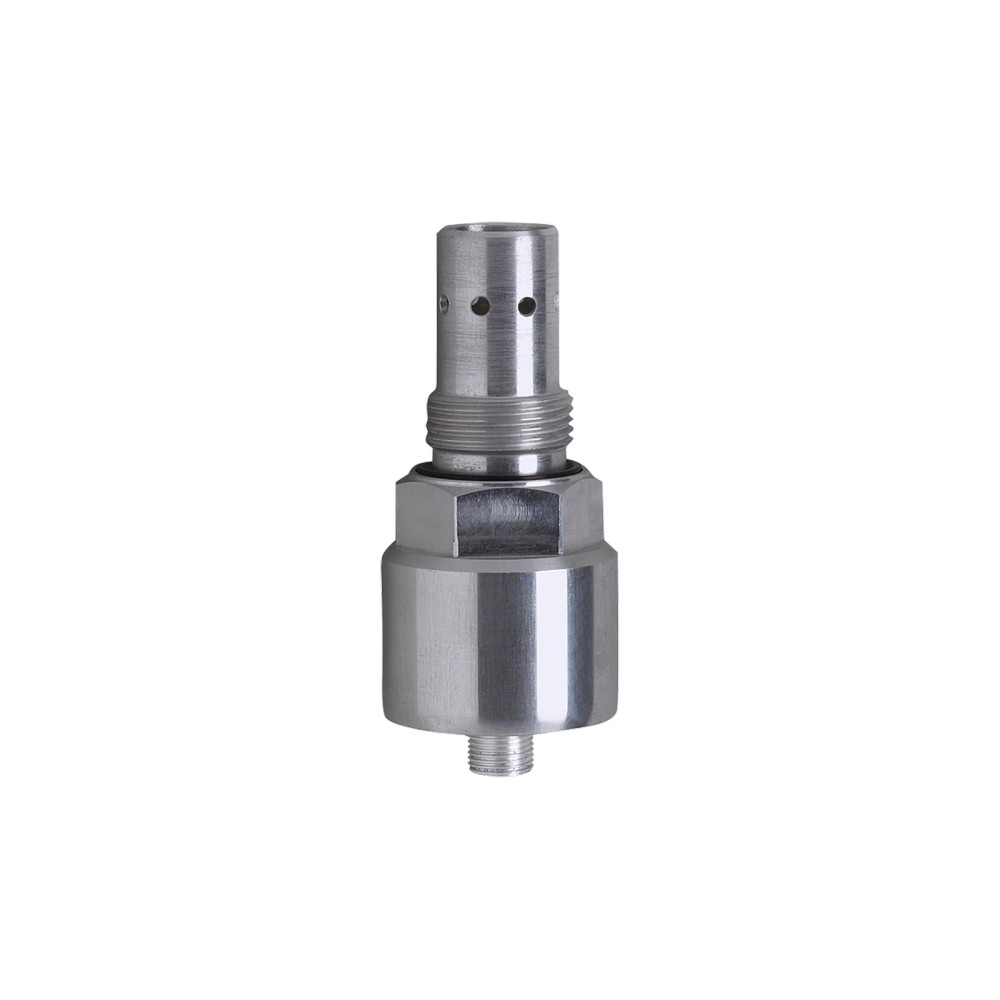

Imagem meramente ilustrativa

R$ 7.215,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LDH100
EAN: 4021179266765
NCM do produto: 90328983

Destaques do Produto Fluido Óleos...mais

Fechar menu

Saiba mais sobre: "LDH100 IFM - Sensor de Umidade do Óleo ifm Monitoramento Capacitivo G 3/4 -40 a 105°C"

Destaques do Produto

Fluido

Óleos minerais, éster sintético ou bio-óleos

Conexão de processo

G 3/4

Temperatura do fluido

-40...105 °C

Alimentação

9...33 V DC

Sinal de saída

2 saídas analógicas de 4...20 mA

Conexão elétrica

M12, codificação A, 8 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de umidade do óleo ifm LDH100, capacitivo, conexão G 3/4, -40 a 105 °C

O ifm LDH100 é um sensor capacitivo para monitorar a umidade e a temperatura de óleos minerais, ésteres sintéticos e bio-óleos. Possui conexão de processo G 3/4 e duas saídas analógicas de 4...20 mA. A faixa de temperatura do fluido indicada é de -40...105 °C, e a conexão elétrica é M12 de 8 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Capacitivo
Substâncias de aplicação	Óleos minerais, éster sintético e bio-óleos
Conexão de processo	G 3/4
Temperatura do fluido	-40...105 °C
Saídas analógicas	2; 4...20 mA
Conexão elétrica	1 x M12, codificação A, 8 contatos
Tensão de operação	9...33 V DC
Grau de proteção	IP 67
Tempo de resposta	1,3 s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento capacitivo de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos.
Instalações cujo ponto de processo aceite conexão G 3/4 e cujas condições de fluido estejam dentro de -40...105 °C.
Sistemas que possam alimentar o sensor com 9...33 V DC e receber duas saídas analógicas de 4...20 mA.

⚠ Considere outro se precisa de:

Aplicações com fluido diferente dos tipos indicados na ficha sem confirmação de compatibilidade pelo fabricante.
Instalações com conexão de processo diferente de G 3/4, salvo se a compatibilidade mecânica for validada com os componentes apropriados.
Aplicações que exijam temperatura do fluido fora de -40...105 °C ou alimentação fora de 9...33 V DC.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento capacitivo de umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos.
Uso em sistemas cuja instalação mecânica seja compatível com G 3/4, com temperatura do fluido entre -40...105 °C e ambiente entre -40...85 °C.
Possibilidade de integração a sistemas de controle que aceitem duas saídas analógicas de 4...20 mA; confirmar a configuração do sistema receptor e a ligação no datasheet.
A ficha não confirma adequação a outros fluidos nem fornece protocolo digital; valide com o fabricante se a aplicação exigir essas condições.

COMO ESCOLHER

Antes de comprar o Sensor de umidade do óleo ifm LDH100, capacitivo, conexão G 3/4, -40 a 105 °C, verifique estes pontos:

Escolha o LDH100

Quando a aplicação for monitorar umidade e temperatura em óleo mineral, éster sintético ou bio-óleo, com conexão G 3/4, alimentação de 9...33 V DC e leitura por duas saídas analógicas de 4...20 mA.

Avalie outra configuração ou consulte o fabricante

Quando o fluido, a conexão de processo, a faixa de temperatura, a alimentação ou o tipo de sinal requerido não corresponderem aos dados informados. A ficha não identifica modelos alternativos nem adaptadores compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de umidade do óleo ifm LDH100	Identificação do produto no anúncio.
Marca	ifm	Fabricante indicado no anúncio.
SKU / modelo / part number	LDH100	Código de identificação do produto.
GTIN	4021179266765	Identificador comercial informado na ficha.
Categoria	Monitoramento de condição	Classificação informada nos dados do anúncio.
Tipo de sensor	Umidade do óleo	Grandeza e meio de aplicação identificados para o produto.
Princípio de medida	Capacitivo	Princípio de medição declarado.
Substâncias de aplicação	Óleos minerais; éster sintético; bio-óleos	Fluidos citados na ficha para aplicação.

Faixas de medição e condições térmicas
Temperatura do fluido	-40...105 °C	Faixa de temperatura do fluido informada no anúncio e nos dados técnicos.
Alcance de medição da temperatura	-20...120 °C	Faixa de medição de temperatura registrada na ficha; não confundir com a faixa de temperatura do fluido.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Limites de temperatura informados para armazenamento.
Umidade relativa do ar máxima	100 %	Limite informado para umidade relativa do ar.

Dados elétricos
Tensão de operação	9...33 V DC	Faixa de alimentação elétrica especificada.
Consumo de corrente	< 25 mA	Consumo máximo declarado na ficha.
Classe de proteção	III	Classificação de proteção elétrica informada.
Proteção contra inversão de polaridade	Não	A ficha indica que não há proteção contra inversão de polaridade; observar a ligação correta.
Carga máxima	(Ub - 8) x 25 Ω	Carga máxima declarada; Ub representa a tensão de alimentação conforme a ficha técnica.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas analógicas informado.
Corrente da saída analógica	4...20 mA	Faixa de sinal de corrente especificada.
Resolução da saída analógica	φ: 1% / T: 0,1 K	Resolução indicada para umidade (φ) e temperatura (T), conforme a ficha.
Quantidade de saídas totais	2	Quantidade total de saídas informada nos dados técnicos.

Precisão e resposta
Precisão de umidade e temperatura	φ: ± 3 % / T: ± 2 %	Precisão declarada para umidade (φ) e temperatura (T).
Tempo de resposta	1,3 s	Tempo de resposta especificado na ficha.

Conexões e instalação mecânica
Conexão de processo	G 3/4	Conexão mecânica de processo informada.
Conexão elétrica	1 x M12; codificação A; 8 contatos	Interface elétrica especificada; a ficha não fornece aqui a atribuição individual dos pinos.
Materiais em contato com o fluido	Alumínio; HNBR; resina de poliuretano; resina epóxi	Materiais declarados como expostos ao fluido; validar adequação química à aplicação.
Peso	169 g	Massa indicada nos dados do produto.
Pressão do reservatório	50 bar (5 MPa)	Valor de pressão do reservatório informado na ficha; consultar o datasheet para as condições de aplicação correspondentes.

Proteção, resistência e conformidade
Grau de proteção	IP 67	Grau de proteção declarado; não implica adequação a condições diferentes das previstas pelo fabricante.
Resistência a vibrações	Teste seguindo DIN EN 60068-2-6	Referência de ensaio de vibração informada.
Certificações / testes EMC	EN 13309; IEC 61000-6-2:2005; IEC 61000-6-4:2006 + AMD1:2010	Normas e edições de ensaio EMC listadas na ficha.
MTTF	90 anos	Valor MTTF declarado; não representa uma garantia de vida útil individual.

Fornecimento e identificação logística
Unidades por embalagem	1 peça	Quantidade por embalagem registrada nos dados do produto.
NCM	9032.89.83	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Duas saídas analógicas de 4...20 mA; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica 1 x M12, codificação A, 8 contatos. Alimentação de 9...33 V DC. A ficha informa ausência de proteção contra inversão de polaridade; confirme a ligação pelo datasheet antes de energizar.

Processo G 3/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de óleo mineral, éster sintético ou bio-óleo, com processo G 3/4 e fluido entre -40...105 °C.	✓	Essas substâncias, conexão e faixa de temperatura do fluido constam na ficha do produto.
Sistema com entrada para duas saídas analógicas de 4...20 mA e alimentação de 9...33 V DC.	✓	A ficha especifica duas saídas analógicas de 4...20 mA e tensão de operação de 9...33 V DC.
Conexão de processo diferente de G 3/4.	✗	A conexão de processo especificada é G 3/4; a ficha não documenta compatibilidade mecânica com outra rosca.
Aplicação que exige protocolo digital ou proteção contra inversão de polaridade.	✗	A ficha descreve saídas analógicas e indica que não há proteção contra inversão de polaridade; não informa protocolo digital.
Fluido fora da lista de substâncias de aplicação ou temperatura do fluido fora de -40...105 °C.	✗	A ficha não valida outros fluidos e especifica -40...105 °C para a temperatura do fluido.

INSTALAÇÃO

Como instalar o Sensor de umidade do óleo ifm LDH100, capacitivo, conexão G 3/4, -40 a 105 °C

Confirme que o fluido está entre os tipos listados pelo fabricante e que as temperaturas de processo e ambiente respeitam os limites especificados.
Verifique se o ponto de montagem aceita a conexão de processo G 3/4; consulte o desenho dimensional para conferir a instalação mecânica.
Confira a compatibilidade dos materiais em contato com o fluido com a composição real do processo.
Planeje a alimentação dentro da faixa de 9...33 V DC e confirme a carga e as entradas analógicas do sistema receptor.
Conecte o M12 codificação A de 8 contatos conforme o esquema oficial; não inverta a polaridade, pois a ficha informa que não há proteção contra essa condição.
Após a montagem, verifique a vedação e a estabilidade das leituras e compare as condições de operação com o datasheet.

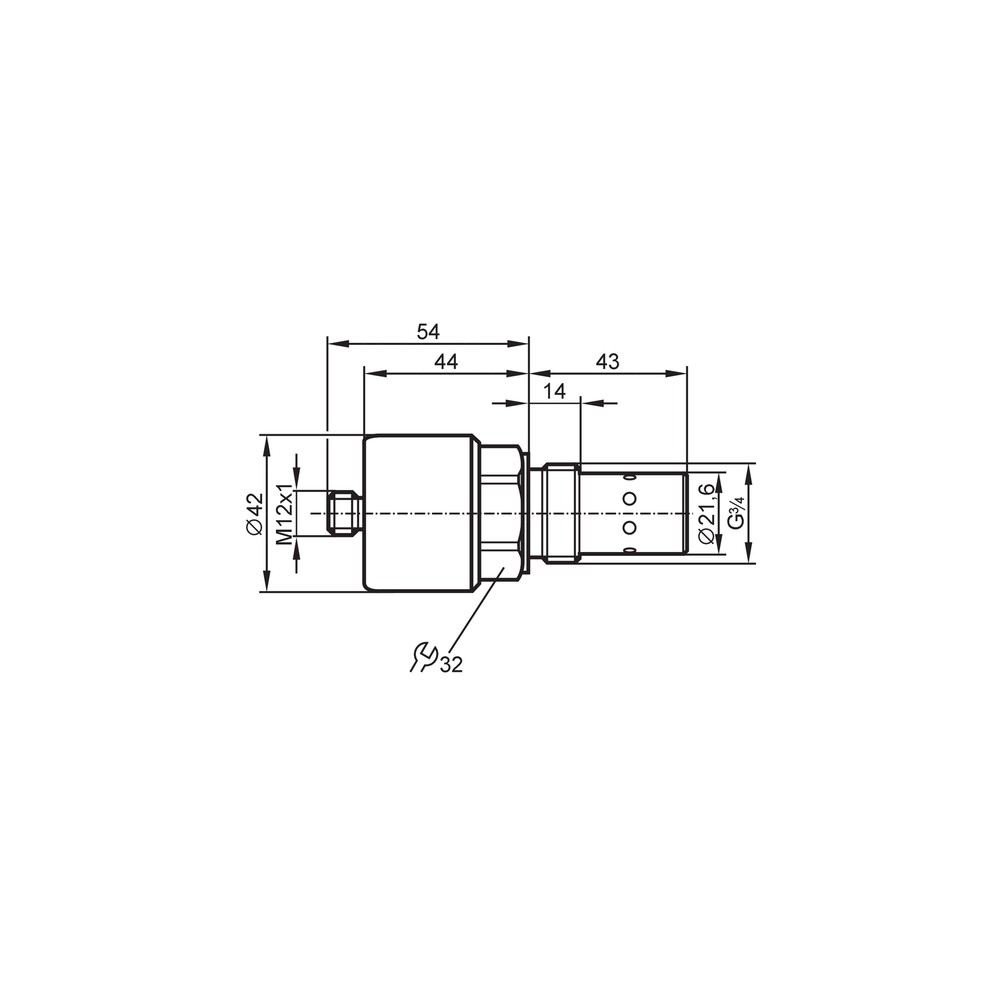

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o sensor não inicia.	Alimentação ausente, fora da faixa de 9...33 V DC ou ligação elétrica incorreta.	Meça a tensão no conector e confira a fiação com o esquema do datasheet, observando a polaridade.
Sinal analógico não corresponde ao esperado no controlador.	Entrada do sistema receptor incompatível com 4...20 mA, carga acima do limite ou ligação incorreta das saídas.	Confirme que o receptor aceita sinal de 4...20 mA, confira a carga em relação a (Ub - 8) x 25 Ω e revise o esquema de ligação.
Leitura instável ou diferente da condição do processo.	Condições de fluido ou temperatura fora do escopo especificado, instalação inadequada ou incompatibilidade dos materiais molhados.	Verifique o tipo de óleo, a temperatura do fluido e ambiente, a montagem e os materiais em contato com o processo; compare os dados com o datasheet.
Conector aquece, apresenta falha ou o sensor deixa de operar após a ligação.	Possível inversão de polaridade ou ligação incorreta; a ficha informa ausência de proteção contra inversão de polaridade.	Desenergize o circuito e verifique a polaridade e a atribuição dos contatos M12 usando o esquema oficial antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados LDH100 (PT-BR) (Datasheet) Desenho em escala LDH100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que o LDH100 mede e para quais óleos é indicado?

É um sensor capacitivo para medir umidade e temperatura em óleos minerais, ésteres sintéticos e bio-óleos. A ficha não lista outros tipos de fluido.

Que sinais e conexão elétrica ele oferece?

O produto tem duas saídas analógicas de 4...20 mA e conexão elétrica M12 codificação A, com 8 contatos. A ficha não especifica protocolo digital.

O que vem na embalagem?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Portanto, acessórios não estão especificados nos dados fornecidos.

Posso usar o LDH100 com um fluido diferente de óleo mineral, éster sintético ou bio-óleo?

A ficha só identifica esses três grupos de fluidos como substâncias de aplicação. Para outro fluido, confirme a compatibilidade com o fabricante antes de selecionar o sensor.

Ele serve para processo acima de 105 °C?

A faixa de temperatura do fluido indicada é -40...105 °C. A ficha não valida operação do fluido acima desse limite.

O sensor não apresenta sinal; o que verifico antes de substituí-lo?

Verifique primeiro se há alimentação entre 9...33 V DC e se a polaridade e a ligação estão corretas. A ficha informa que não há proteção contra inversão de polaridade.

A leitura de 4...20 mA está fora do esperado; o sensor pode estar com defeito?

Antes de concluir isso, confirme se a entrada do controlador aceita 4...20 mA, se a carga está dentro do limite especificado e se a fiação das saídas corresponde ao datasheet.

Devo comprar o sensor sozinho ou procurar um kit?

Os dados informam uma peça por embalagem e não descrevem kit nem acessórios. Verifique separadamente os componentes de conexão e instalação exigidos pelo seu sistema.

Como escolho entre este sensor e outro tipo de monitoramento de óleo?

Escolha o LDH100 quando a aplicação corresponder aos fluidos, à conexão G 3/4, à faixa térmica e às saídas analógicas informadas. A ficha não documenta modelos alternativos; para outras exigências, compare os respectivos datasheets.

Preciso de uma configuração específica do cabo ou do controlador na instalação?

O sensor utiliza conexão M12 codificação A de 8 contatos e requer alimentação de 9...33 V DC e entradas compatíveis com 4...20 mA. Consulte o esquema de ligação do datasheet para a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Medição capacitiva

Princípio de medição indicado para o sensor de umidade do óleo. (Ref.: princípio de medida: capacitivo)

Saída analógica 4...20 mA

Sinal de corrente analógico usado para transmitir a saída do sensor ao sistema receptor. (Ref.: corrente da saída analógica: 4...20 mA)

G 3/4

Designação da conexão de processo especificada para montagem mecânica. (Ref.: conexão de processo: G 3/4)

IP 67

Grau de proteção declarado para o invólucro; consultar as condições do fabricante para a instalação. (Ref.: grau de proteção: IP 67)

MTTF

Tempo médio até falha declarado pelo fabricante; não equivale à vida útil garantida de cada unidade. (Ref.: MTTF: 90 anos)
