Luz de Sinalização LED RGB IFM KTV101 IO-Link M22

Pré-visualizar: KTV101 IFM - Luz de Sinalização LED RGB Sinalização Industrial M22 IO-Link IP69K

KTV101 IFM - Luz de Sinalização LED RGB Sinalização Industrial M22 IO-Link IP69K

Imagem meramente ilustrativa

R$ 673,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KTV101
EAN: 4021179357982
NCM do produto: 94054900

Destaques do Produto Tipo de montagem M22...mais

Fechar menu

Saiba mais sobre: "KTV101 IFM - Luz de Sinalização LED RGB Sinalização Industrial M22 IO-Link IP69K"

Destaques do Produto

Tipo de montagem

M22 x 1

Interface

IO-Link

Grau de proteção

IP69K (frontal)

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Luz de Sinalização LED RGB ifm KTV101 M22 IO-Link

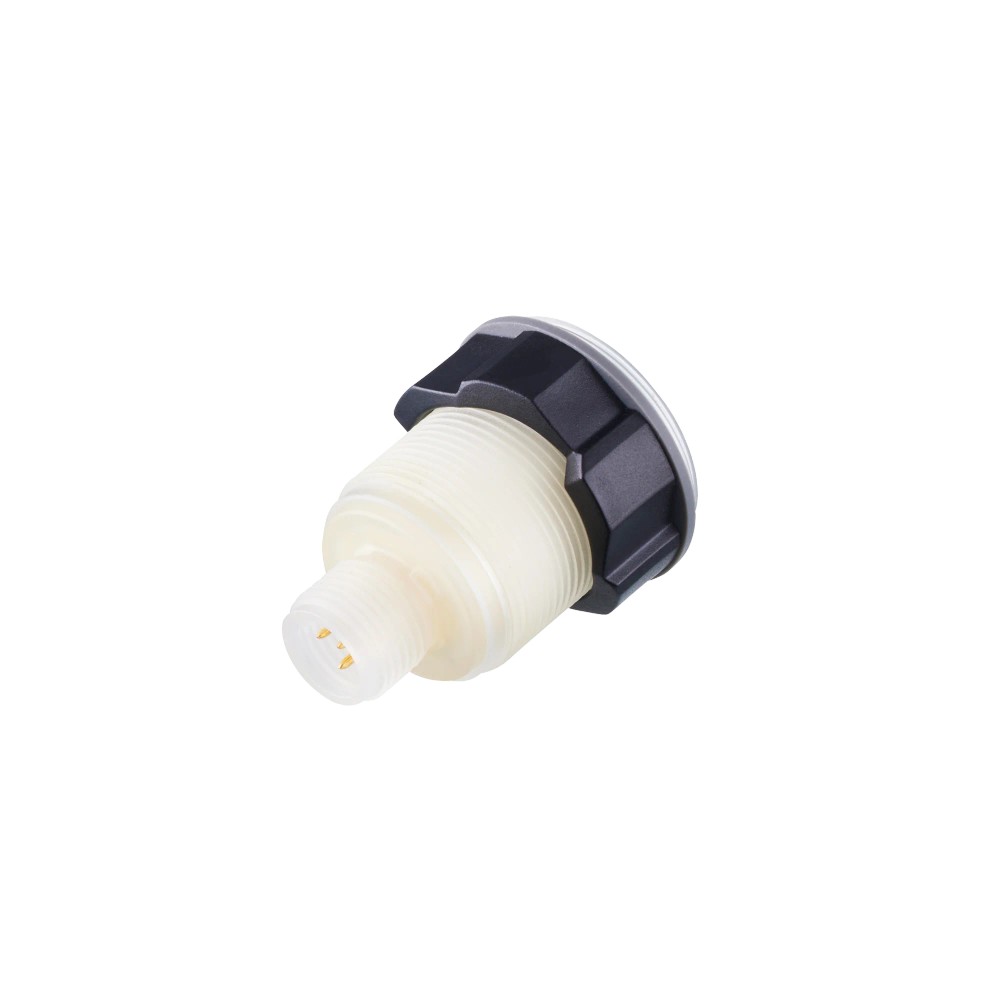

A KTV101 da IFM é uma luz de sinalização LED RGB compacta, projetada para montagem em furos padrão M22. Com suporte ao protocolo IO-Link, oferece flexibilidade para configurar cores e padrões de sinalização remotamente. Sua construção robusta com classificação IP69K garante resistência contra jatos de alta pressão, tornando-a ideal para ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	KTV101
Protocolo	IO-Link
Grau de proteção	IP65/IP67/IP69K
Conexão elétrica	M12
Tensão de operação	8-32 V DC
Temperatura operacional	-30 a 65 °C
Montagem	M22 x 1
Material	Poliamida (PA)
Consumo típico	< 43 mA (a 24V)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis de controle industriais com furação M22 padrão
Ambientes com necessidade de higienização frequente (lavagem com alta pressão, devido ao grau IP69K)
Sistemas de automação baseados em arquitetura IO-Link

⚠ Considere outro se precisa de:

Circuitos de tensão AC (corrente alternada)
Aplicações expostas a impactos mecânicos pesados (risco de ruptura do invólucro PA)
Ambientes com temperaturas operacionais fora da faixa -30 a 65 °C

APLICAÇÕES E USO

Indicação visual de status de máquina em painéis de controle.
Sinalização de processos em áreas úmidas ou de lavagem frequente (IP69K).
Feedback de estado para operadores via IO-Link (ex: máquina em operação, parada, aviso ou falha).
Monitoramento remoto de estados em linhas de montagem automatizadas.

COMO ESCOLHER

Antes de comprar o Luz de Sinalização LED RGB ifm KTV101 M22 IO-Link, verifique estes pontos:

Quando escolher este produto

Selecione o KTV101 quando o projeto demandar sinalização flexível via IO-Link, permitindo a mudança de cores programática sem alterações físicas, e quando o ambiente de instalação exigir proteção contra jatos de água (IP69K).

Quando buscar outra alternativa

Busque alternativas convencionais se a aplicação não possui mestres IO-Link disponíveis ou se a necessidade é apenas de uma sinalização simples de tensão direta (24V fixo) sem necessidade de diagnóstico ou mudança de cor dinâmica.

ESPECIFICAÇÕES TÉCNICAS

Interfaces e Operação
Interface de comunicação	IO-Link	Protocolo digital 1.1.3 (COM2 38,4 kBaud)
Display	LED RGB configurável	Permite ajuste de cor e padrão conforme lógica do PLC

Dados Elétricos
Tensão de operação	8...32 V DC	Faixa de alimentação em corrente contínua
Consumo de corrente	< 43 mA a 24 V DC	Valor de consumo típico com LED em operação
Classe de proteção	III	Equipamento alimentado por baixa tensão de segurança

Dados Mecânicos
Forma construtiva	Rosca M22 x 1	Padrão de montagem em painel
Grau de proteção	IP65, IP67, IP69K	Proteção frontal contra água e poeira
Material do invólucro	PA (Poliamida)	Invólucro plástico resistente

Condições Ambientais
Temperatura ambiente	-30...65 °C	Faixa de operação permitida
Resistência a vibração	20 g (10...3000 Hz)	Norma EN 60068-2-6 Fc

COMPATIBILIDADE

Comunicação

• IO-Link (Protocolo 1.1.3)

Conexões

Elétrica 1 x M12; 5 pinos; codificação A

Processo M22 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (High-pressure washdown)	✓	O dispositivo possui certificação IP69K na parte frontal.
Redes de automação com IO-Link Master	✓	O produto é um dispositivo IO-Link nativo, totalmente compatível com esta arquitetura.
Circuitos de alimentação 24V AC	✗	A eletrônica interna é projetada exclusivamente para 8-32V DC.

INSTALAÇÃO

Como instalar o Luz de Sinalização LED RGB ifm KTV101 M22 IO-Link

Verifique se o furo no painel possui o diâmetro padrão M22.
Remova a porca de fixação e a junta do corpo do KTV101.
Insira a unidade na furação do painel pela parte frontal.
Instale a junta de vedação no lado traseiro para garantir o grau IP.
Rosqueie a porca de fixação e aperte manualmente até sentir resistência (evite ferramentas de alto torque).
Conecte o cabo M12 no dispositivo, garantindo o alinhamento correto dos pinos.

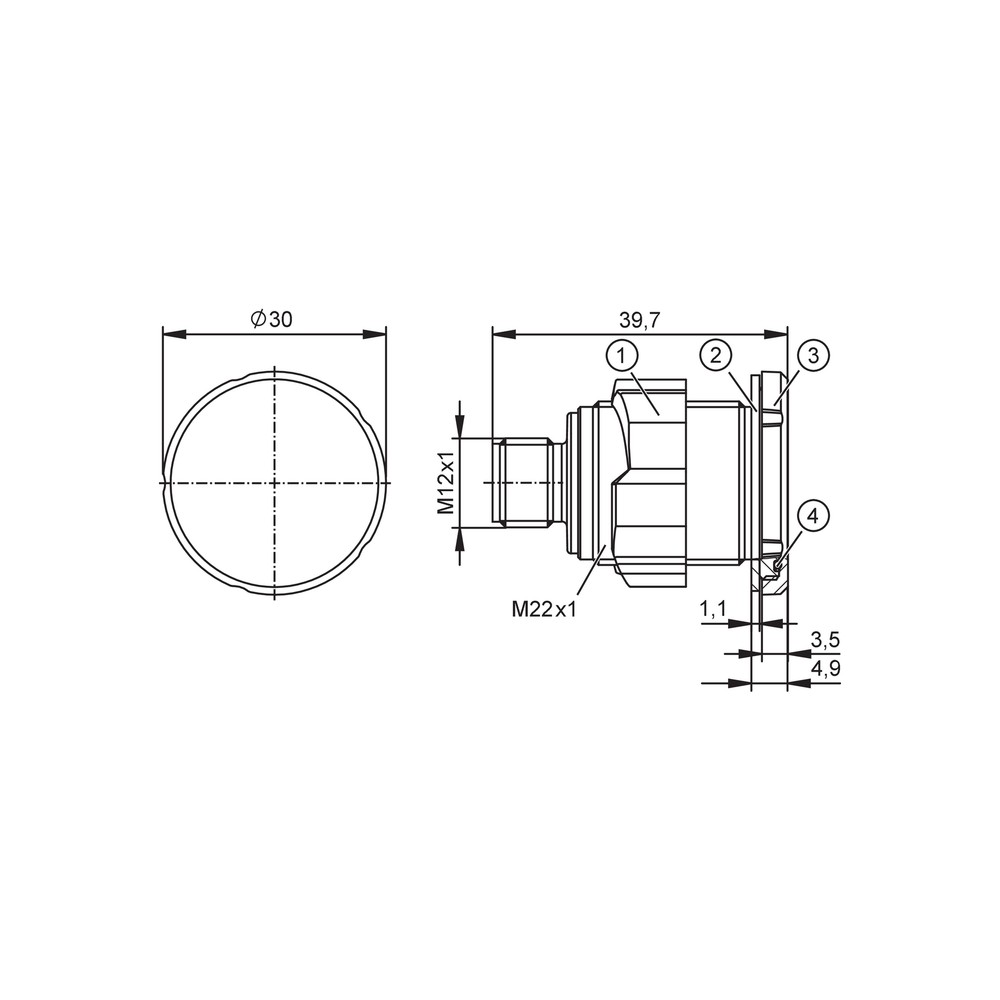

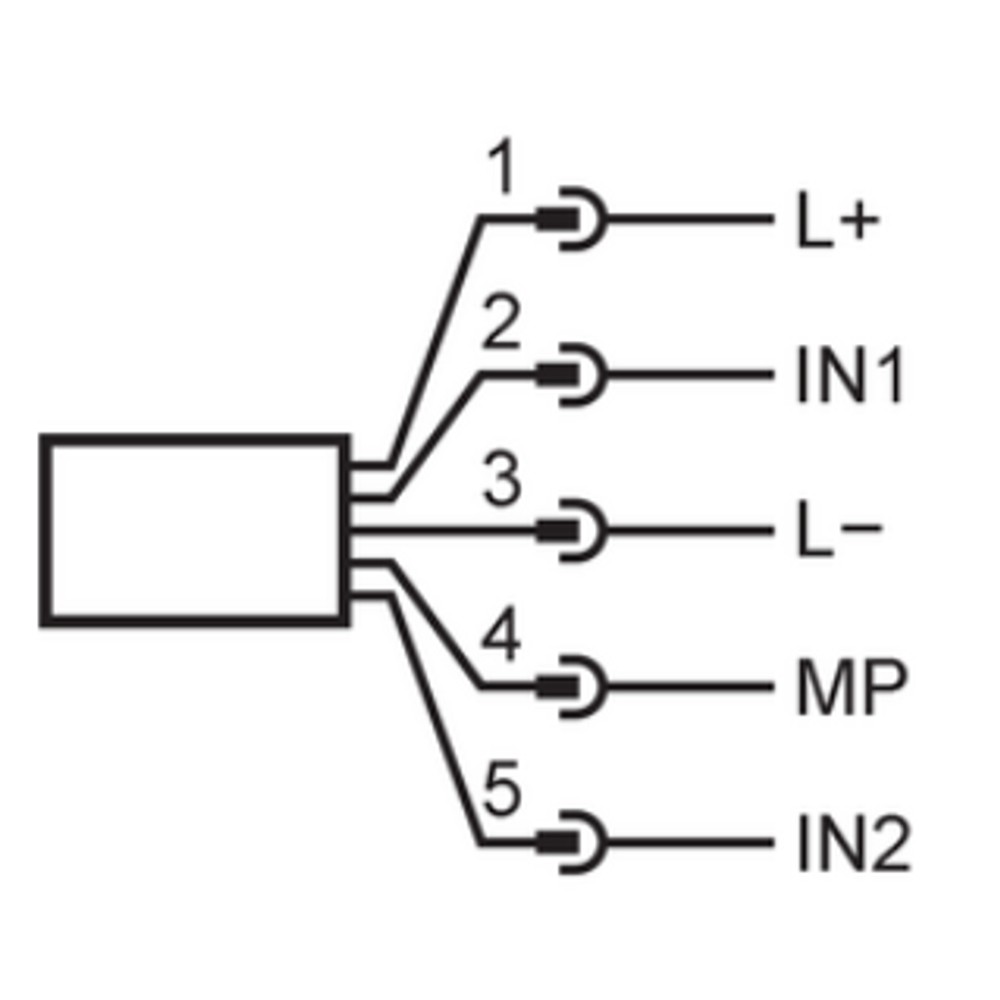

Diagrama Elétrico Desenho Dimensional

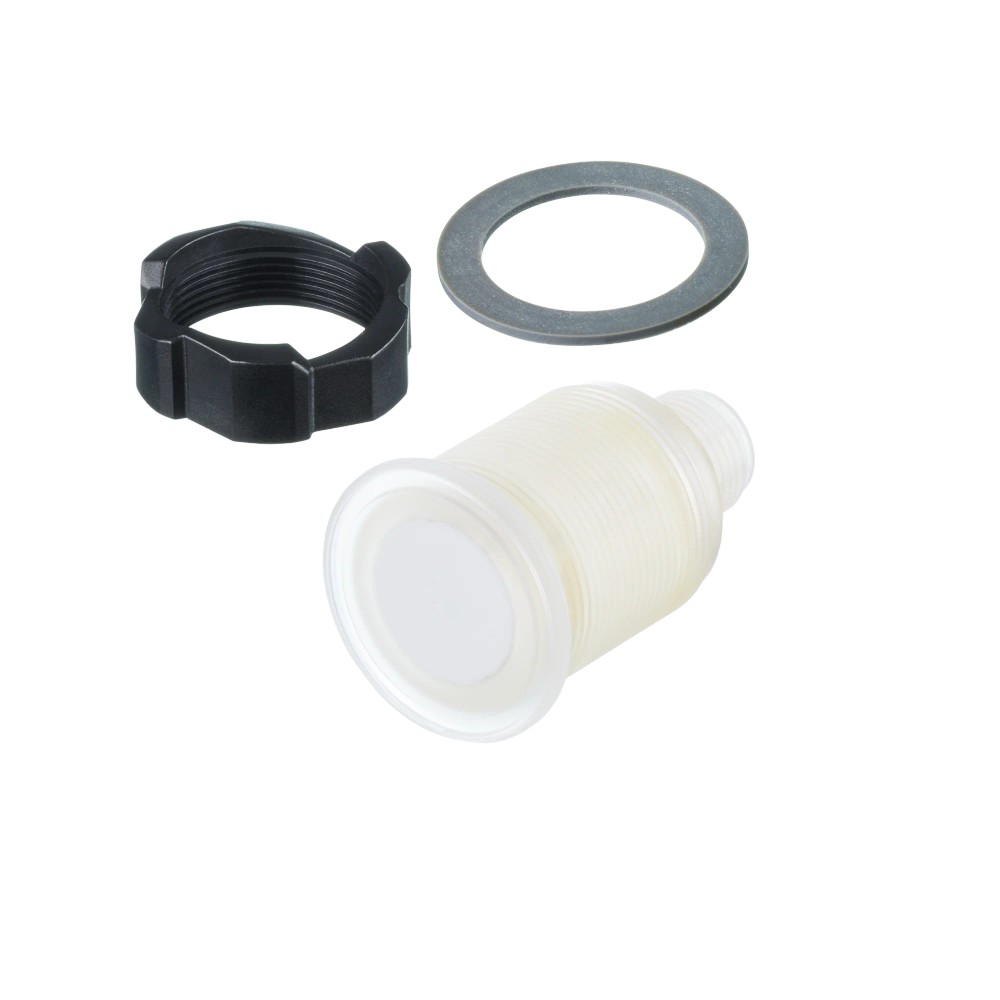

ACESSÓRIOS

Porca de fixação M22 (1x)
Disco de símbolo transparente (1x)
Adesivo com ícones (1x)
Junta de vedação (1x)
Anel de vedação (1x)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED não acende.	Falha na alimentação de energia ou tensão fora da faixa de 8-32V.	Meça a tensão nos pinos do conector M12 com um multímetro.
Não há sinalização ou cor errada.	Configuração incorreta no mestre IO-Link ou arquivo IODD ausente.	Verifique a configuração do parâmetro de cor no software de parametrização.
Perda intermitente de comunicação ou sinal.	Cabo M12 danificado ou conexão mal assentada.	Inspecione visualmente o cabo e verifique se o conector está totalmente travado.
Rachadura no corpo da lente ou desvio de vedação.	Torque de fixação excessivo durante a instalação.	Verifique se a porca de fixação não foi apertada além da vedação necessária.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico KTV101 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a Luz de Sinalização KTV101 da IFM?

O KTV101 é uma luz de sinalização LED RGB com montagem padrão M22x1, que utiliza o protocolo IO-Link para permitir controle dinâmico de cores e padrões de sinalização em painéis industriais.

O que acompanha este produto na embalagem?

O kit inclui a luz de sinalização, porca de fixação M22, disco de símbolo transparente, adesivo com ícones, junta de vedação e anel de vedação.

Este dispositivo funciona em circuitos de corrente alternada (AC)?

Este produto não é indicado para aplicações que exigem tensão de operação AC, pois sua faixa de funcionamento é restrita a 8-32 V DC.

Existe alguma restrição de ambiente para este sinalizador?

Não é recomendado para áreas de exposição direta a impactos mecânicos severos, como marteladas ou colisão de maquinário, apesar da sua robustez de vedação IP69K.

O LED não acende. O que devo verificar?

Geralmente indica falha de alimentação ou erro na configuração do IO-Link. Verifique se a tensão está na faixa de 8-32 V DC e se o mestre IO-Link reconhece o dispositivo.

O dispositivo apresenta erro de comunicação no CLP. O que fazer?

Indica falha na comunicação de dados. Verifique a integridade do cabo M12, se os pinos estão limpos e se a revisão do arquivo IODD no mestre IO-Link é compatível com a versão 1.1.3.

Qual a vantagem de escolher o KTV101 IO-Link em relação a um sinalizador comum?

O KTV101 com IO-Link permite configurar cores e brilho via software, oferecendo maior flexibilidade de sinalização do que os sinalizadores convencionais de fio único.

Devo comprar este modelo ou um sinalizador de torre básico?

Este modelo é uma unidade inteligente com comunicação digital, sendo ideal para sistemas que exigem diagnósticos remotos e customização, enquanto modelos simples são apenas chaves on/off.

Como é feita a instalação mecânica deste sinalizador?

A instalação exige apenas um furo padrão M22 de painel. Insira a unidade, posicione a junta e aperte a porca de fixação M22 manualmente até garantir a vedação, evitando ferramentas de alto torque que possam danificar o plástico PA.

Qual a procedência deste componente?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial e acesso direto aos canais de suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto que permite a troca de dados bidirecional entre sensores/atuadores e mestres, facilitando o diagnóstico e configuração remota.

IP69K

Grau de proteção que assegura resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

M22

Designação para o diâmetro da rosca de montagem (22mm), padrão amplamente utilizado em furações de painéis elétricos industriais.

RGB

Modelo de cores (Red, Green, Blue) que, neste sinalizador, permite a configuração de diversas cores através da combinação desses três canais para sinalização de status.

PA (Poliamida)

Material polimérico termoplástico utilizado no invólucro, escolhido pela resistência mecânica e durabilidade em ambientes industriais.
