Sensor de Toque Capacitivo IFM KTE301

Pré-visualizar: KTE301 IFM - Sensor de Toque Capacitivo IFM Detecção Industrial IO-Link M22 PNP/NPN

KTE301 IFM - Sensor de Toque Capacitivo IFM Detecção Industrial IO-Link M22 PNP/NPN

Imagem meramente ilustrativa

R$ 1.032,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KTE301
EAN: 4021179357166
NCM do produto: 85365090

Destaques do Produto Rosca M22x1...mais

Fechar menu

Saiba mais sobre: "KTE301 IFM - Sensor de Toque Capacitivo IFM Detecção Industrial IO-Link M22 PNP/NPN"

Destaques do Produto

Rosca

M22x1

Saída

PNP/NPN (parametrizável)

Conexão

M12

Interface

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

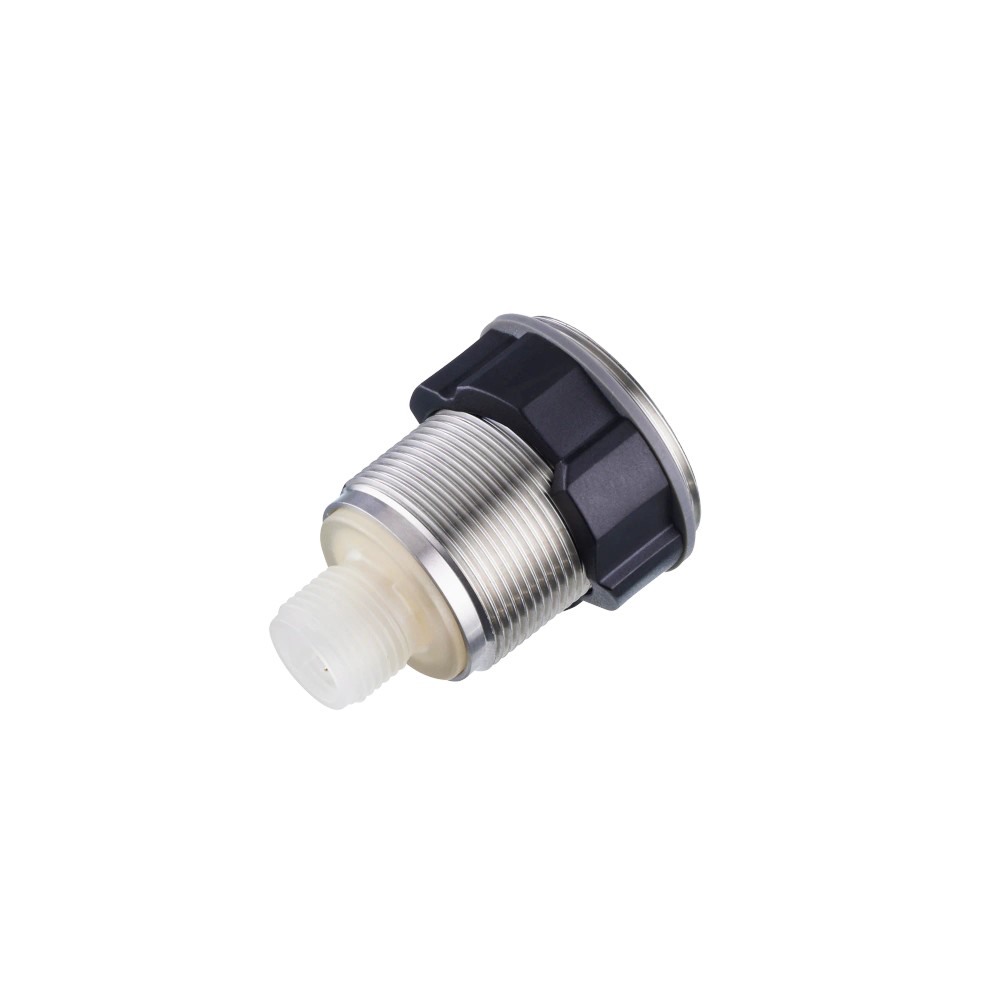

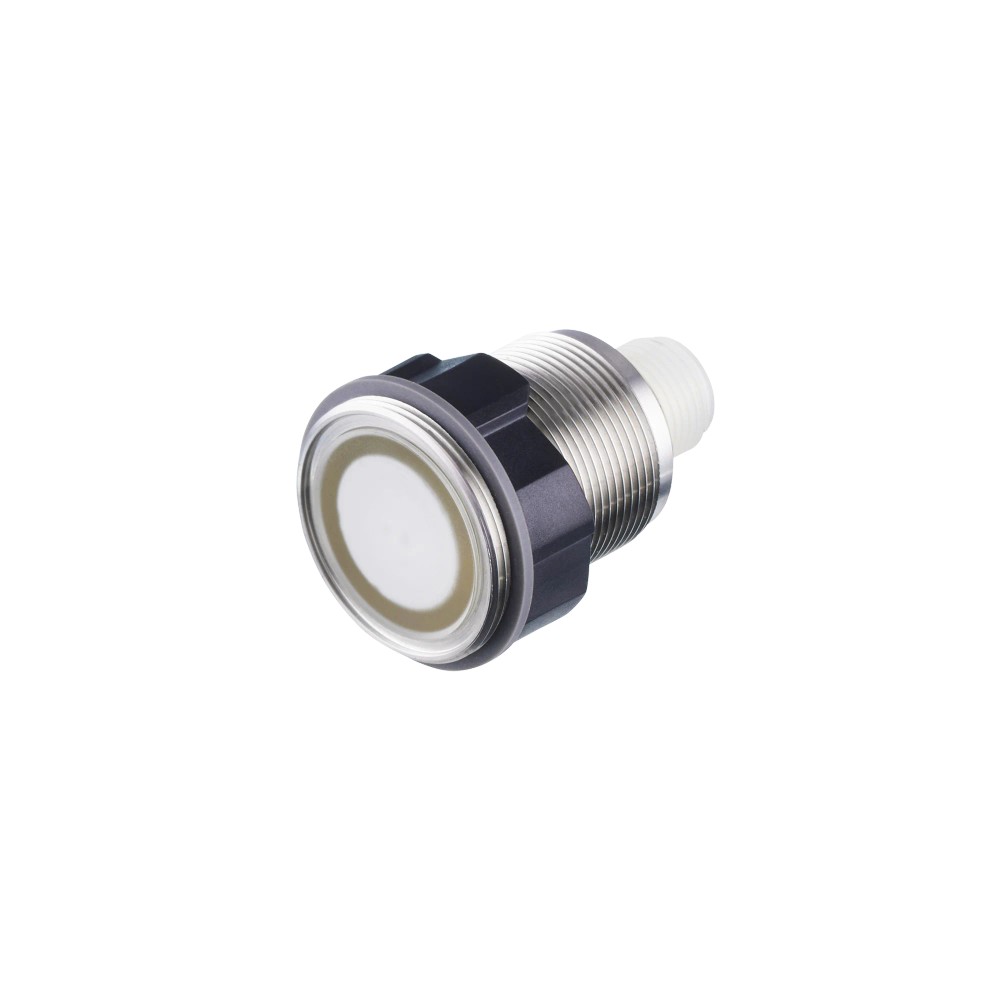

Sobre o Sensor de Toque Capacitivo IFM KTE301 M22 PNP/NPN IO-Link

O KTE301 é um sensor capacitivo de toque da IFM com invólucro M22, ideal para interfaces homem-máquina em ambientes industriais exigentes. Ele oferece alta versatilidade com saídas PNP/NPN parametrizáveis e display LED RGB configurável. Equipado com interface IO-Link, permite ajustes precisos de sensibilidade e diagnóstico remoto.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KTE301
Interface	IO-Link
Grau de Proteção	IP65/IP67/IP69K
Conexão Elétrica	M12
Saída	PNP/NPN
Tensão	8...32V DC
Dimensões	M22 x 40.4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis de comando industriais que exigem feedback visual (LED RGB configurável).
Aplicações que necessitam de detecção de toque confiável com interface IO-Link.
Ambientes com requisitos de proteção IP65/IP67/IP69K.

⚠ Considere outro se precisa de:

Operação sem disco de símbolo (acessório obrigatório para detecção).
Uso em ambientes com exposição a produtos químicos incompatíveis com aço inox e PBT.
Instalação sem a vedação adequada em áreas de alta lavagem (IP69K requer montagem correta).

APLICAÇÕES E USO

Comando de máquinas e equipamentos em painéis operacionais.
Aplicações industriais que requerem indicação visual personalizada via LEDs RGB.
Ambientes com necessidade de vedação rigorosa contra jatos de água (IP69K).
Sistemas automatizados que utilizam IO-Link para monitoramento de sensores.

COMO ESCOLHER

Antes de comprar o Sensor de Toque Capacitivo IFM KTE301 M22 PNP/NPN IO-Link, verifique estes pontos:

Quando escolher o KTE301

Utilize quando necessitar de um dispositivo com feedback visual configurável (LED RGB) e que suporte a versatilidade do protocolo IO-Link para parametrização de sensibilidade em diferentes condições ambientais.

Quando buscar alternativas

Considere outros modelos se a aplicação exigir um sensor mecânico tradicional sem necessidade de eletrônica embarcada ou se o espaço disponível for incompatível com o padrão M22.

ESPECIFICAÇÕES TÉCNICAS

Funcionalidade
Tipo de produto	Sensor de toque capacitivo	Classificação funcional
Princípio de trabalho	Dinâmico; estático; biestável; combination (parametrizável)	Modos de operação do sensor

Dados Elétricos
Tensão de operação	8...32 DC	Faixa de tensão nominal
Saída de comutação	PNP/NPN (parametrizável)	Tipo de saída elétrica
Consumo de corrente	< 7,2 mA (LED desligado) a < 125 mA	Depende da luminosidade do LED

Interfaces
Interface	IO-Link 1.1.3	Protocolo de comunicação digital
Tempo mín. ciclo	13,2 ms	Taxa de atualização de dados

Dados Mecânicos
Material	Aço inoxidável, PBT, PA, Borracha natural	Composição construtiva
Grau de proteção	IP65, IP67, IP69K (frontal)	Resistência ambiental
Dimensões	M22 x 1 / L = 40,4 mm	Dimensões físicas

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38.4 kBaud)

Conexões

Elétrica Conector M12, codificação A, 5 contatos

Processo Rosca M22 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem industrial	✓	O sensor possui grau de proteção IP69K na parte frontal, adequado para jatos de alta pressão.
Aplicações sem disco de símbolo	✗	A função de detecção é garantida somente com o uso do disco de símbolo oficial.
Conexão em sistemas IO-Link	✓	Total compatível com o padrão IO-Link V1.1.3.

INSTALAÇÃO

Como instalar o Sensor de Toque Capacitivo IFM KTE301 M22 PNP/NPN IO-Link

Limpe a área de montagem no painel para garantir a vedação.
Insira o sensor KTE301 no orifício de montagem M22.
Posicione a junta de vedação no lado externo do painel.
Rosqueie e aperte a porca de fixação M22 até garantir estabilidade.

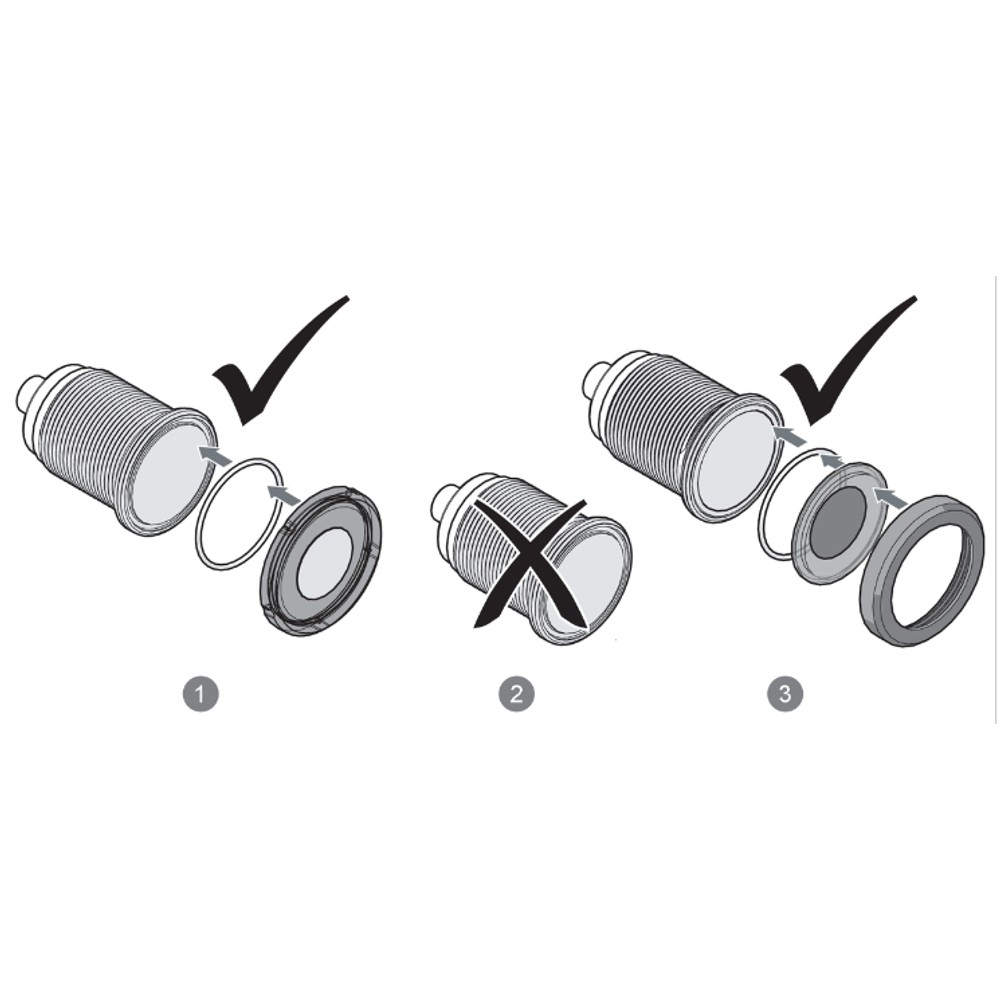

Instale o disco de símbolo (obrigatório para detecção).
Conecte o cabo M12 de 5 polos conforme o diagrama de pinagem.

Pinagem

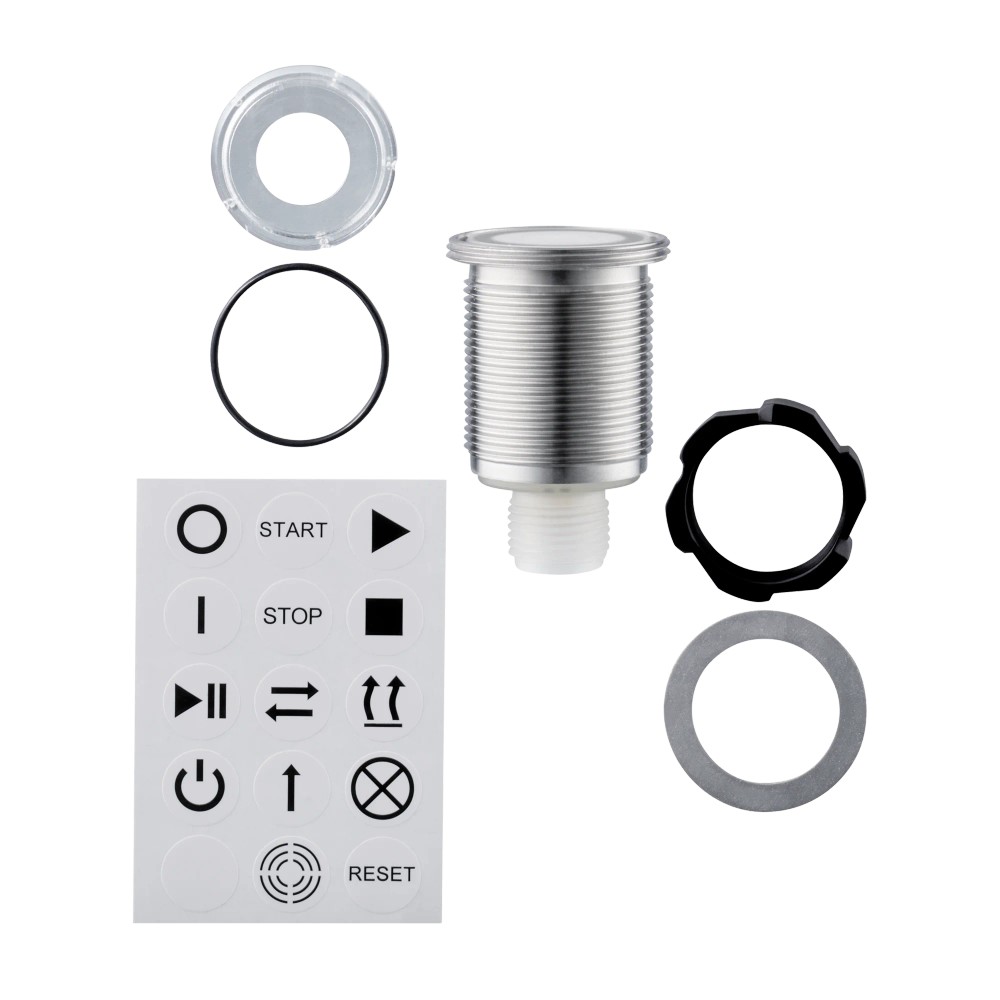

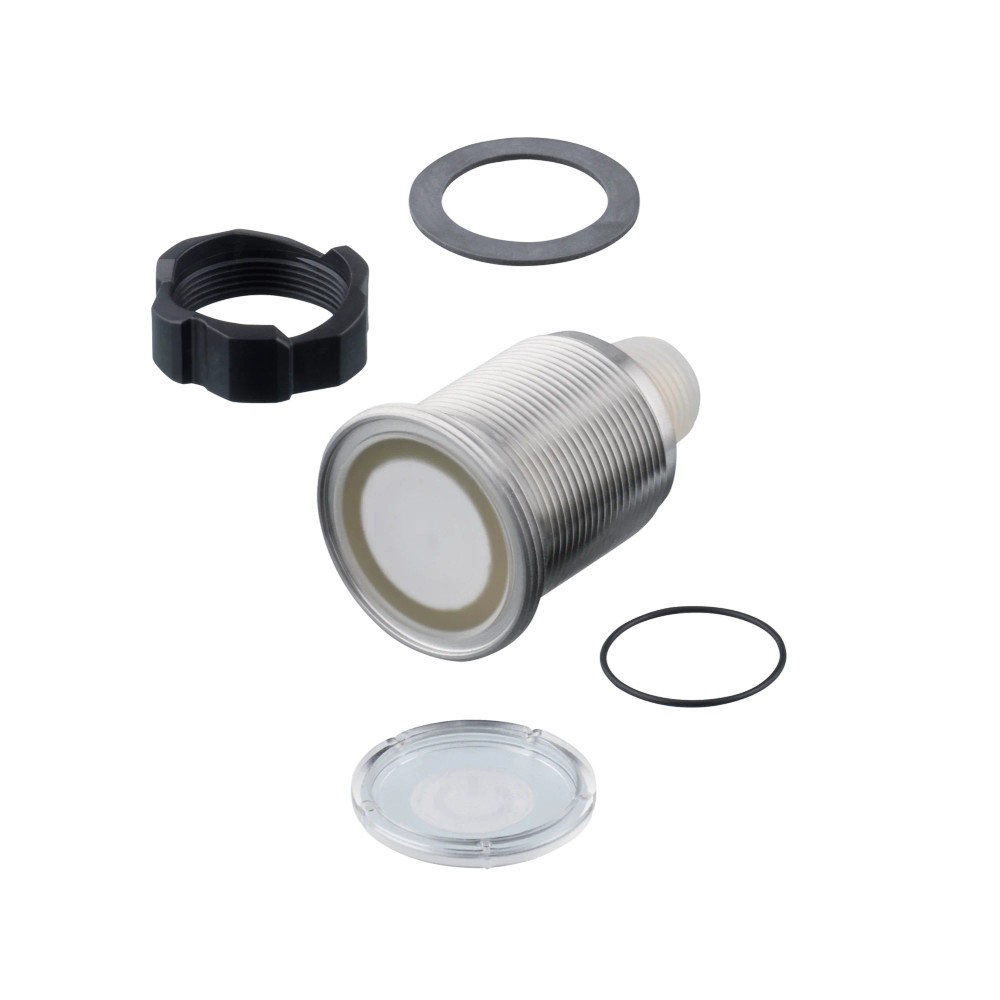

ACESSÓRIOS

1 x porca de fixação M22
1 x disco de símbolo transparente
1 x adesivo com ícones
1 x junta
1 x anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao toque do operador.	Ausência ou má instalação do disco de símbolo (acessório obrigatório).	Verificar se o disco de símbolo está devidamente encaixado e sem sujeira entre ele e a face do sensor.
O dispositivo não liga ou LED apresenta comportamento intermitente.	Tensão de alimentação fora da faixa nominal (8-32V DC).	Medir a tensão nos pinos 1 (L+) e 3 (L-) do conector M12.
Saída não atua conforme esperado (ex: deveria ser estático e está dinâmico).	Configuração incorreta do modo de operação no parâmetro IO-Link.	Acessar a ferramenta de configuração IO-Link e verificar os parâmetros de função de saída.
Sensor entra em modo de proteção ou falha na comunicação.	Curto-circuito ou sobrecarga na saída de carga.	Verificar a carga conectada à saída de comutação (máx. 200 mA).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos KTE301 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KTE301 da IFM?

O KTE301 é um sensor de toque capacitivo com rosca M22, projetado para interface homem-máquina industrial, apresentando saída de comutação PNP/NPN e conectividade IO-Link.

O que vem na embalagem deste produto?

Ele acompanha: 1 porca de fixação M22, 1 disco de símbolo transparente, 1 adesivo com ícones, 1 junta e 1 anel de vedação.

Posso usar o sensor sem o disco de símbolo?

Este sensor não deve ser operado sem o disco de símbolo (plástico ou aço inoxidável), pois a função de detecção capacitiva não é garantida sem este acessório.

Este produto tem certificação para indústria alimentícia (FDA)?

O sensor não possui conformidade direta com normas de higiene alimentar sem a vedação específica FDA E12840, que deve ser adquirida separadamente.

O que fazer se o sensor não comutar ao toque?

Se o sensor não responde ao toque, verifique primeiro a integridade e o alinhamento do disco de símbolo, pois a sua presença é crítica para o funcionamento do campo capacitivo.

Como diagnosticar falhas na saída de comutação?

Uma falha intermitente de comutação geralmente indica uma configuração incorreta de sensibilidade no modo IO-Link ou interferência eletromagnética excedendo as especificações EMC do dispositivo.

Qual a vantagem deste sensor sobre um botão mecânico tradicional?

Sim, o KTE301 oferece maior flexibilidade devido à parametrização via IO-Link (ajuste de sensibilidade e modo de operação), enquanto botões mecânicos convencionais possuem apenas função fixa e desgaste físico superior.

Posso trocar um sensor PNP por este modelo?

Sim, o sensor é configurável para saída PNP ou NPN, permitindo substituição direta em sistemas que exigem uma lógica de controle específica sem necessidade de trocar o hardware.

Quais cuidados tomar na instalação mecânica?

Para a instalação, certifique-se de usar as porcas fornecidas para um aperto de M22, garantindo que a vedação (junta/anel) esteja corretamente posicionada para manter o grau de proteção IP69K.

Qual a procedência deste sensor?

A origem é da fabricante ifm electronic, e a disponibilidade de estoque e despacho é gerenciada diretamente pelos canais logísticos do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a parametrização remota e o diagnóstico de sensores. (Ref.: Interface de comunicação)

PNP/NPN

Configuração da saída elétrica que determina se o sensor comuta para o positivo ou negativo da alimentação. (Ref.: Saída de comutação)

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e temperatura elevada. (Ref.: Grau de proteção)

Capacitivo

Princípio de detecção baseado na variação da capacitância do campo elétrico ao toque. (Ref.: Sensor de toque)

Biestável

Modo de operação onde o estado de comutação é mantido após a ativação. (Ref.: Princípio de trabalho)
