Sensor de Toque Capacitivo IFM KTE102

Pré-visualizar: KTE102 IFM - Sensor de Toque Capacitivo ifm Comutação industrial IO-Link M22x1 Cabo 2m

KTE102 IFM - Sensor de Toque Capacitivo ifm Comutação industrial IO-Link M22x1 Cabo 2m

Imagem meramente ilustrativa

R$ 904,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KTE102
EAN: 4021179357159
NCM do produto: 85365090

Destaques do Produto Interface IO-Link...mais

Fechar menu

Saiba mais sobre: "KTE102 IFM - Sensor de Toque Capacitivo ifm Comutação industrial IO-Link M22x1 Cabo 2m"

Destaques do Produto

Interface

IO-Link

Conexão

Cabo PUR 2m

Montagem

M22x1

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Toque Capacitivo KTE102 IFM - IO-Link M22x1

O KTE102 é um sensor capacitivo de toque compacto, ideal para interfaces HMI industriais e painéis de controle. Possui invólucro roscado M22 e interface IO-Link, permitindo alta flexibilidade na parametrização. Suas características principais incluem proteção IP69K para ambientes agressivos e LED RGB configurável para feedback visual.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KTE102
Rosca	M22 x 1
Comunicação	IO-Link
Proteção	IP65, IP67, IP69K
Saída	PNP/NPN (Configurável)
Cabo	PUR 2 metros
Temperatura	-30 a 65 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis de controle industriais
Interfaces HMI que exigem alta resistência à limpeza (IP69K)
Sistemas que demandam diagnóstico via IO-Link
Aplicações que necessitam de feedback visual RGB

⚠ Considere outro se precisa de:

Instalação sem o disco de símbolo original
Ambientes com atmosferas explosivas
Substituição de sensores indutivos metálicos sem reconfiguração
Aperto excessivo da rosca M22 que possa deformar a vedação

APLICAÇÕES E USO

Painéis de comando e controle industrial que exigem ativação por toque.
Aplicações de IHM (Interface Homem-Máquina) onde o feedback visual RGB é necessário.
Sistemas automatizados que utilizam IO-Link para monitoramento e parametrização remota.
Ambientes industriais com requisitos rigorosos de limpeza, devido ao grau de proteção IP69K.

COMO ESCOLHER

Antes de comprar o Sensor de Toque Capacitivo KTE102 IFM - IO-Link M22x1, verifique estes pontos:

Quando escolher o KTE102

Ideal quando você precisa de uma interface de toque durável que suporte lavagens de alta pressão (IP69K) e que possa ser integrada em sistemas IO-Link para monitoramento de diagnóstico e feedback visual customizável.

Quando buscar alternativa

Considere outra opção se a aplicação exigir um sensor capacitivo para detecção de níveis de produto (líquidos/sólidos), caso o espaço de montagem seja inferior a M22, ou se não houver necessidade de recursos avançados de comunicação (IO-Link).

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	8-32 V DC	Faixa de alimentação permitida
Consumo de corrente	< 7,2 mA	Consumo com LED desligado em 24V
Função de saída	PNP/NPN (parametrizável)	Lógica de comutação configurável

Interfaces e Comunicação
Interface	IO-Link	Protocolo de comunicação
Revisão IO-Link	1.1.3	Versão do protocolo
Tempo de resposta	64 ms	Tempo de processamento interno

Condições ambientais e mecânicas
Grau de proteção	IP65, IP67, IP69K	Vedação contra sólidos e líquidos (frontal)
Temperatura ambiente	-30 a 65 °C	Limites operacionais de temperatura
Material	PA (involucro), PBT (porca)	Composição dos materiais

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica Cabo PUR, 2 metros, 5 fios (BN, WH, GY, BK, BU)

Processo M22 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta pressão (lavagem)	✓	O sensor possui classificação IP69K, sendo resistente a jatos de alta pressão e temperatura.
Ambientes com risco de explosão (Ex)	✗	Não há certificação de segurança intrínseca ou para atmosferas explosivas no datasheet.
Uso como IHM industrial	✓	Projetado especificamente para ser operado via toque com feedback RGB.

INSTALAÇÃO

Como instalar o Sensor de Toque Capacitivo KTE102 IFM - IO-Link M22x1

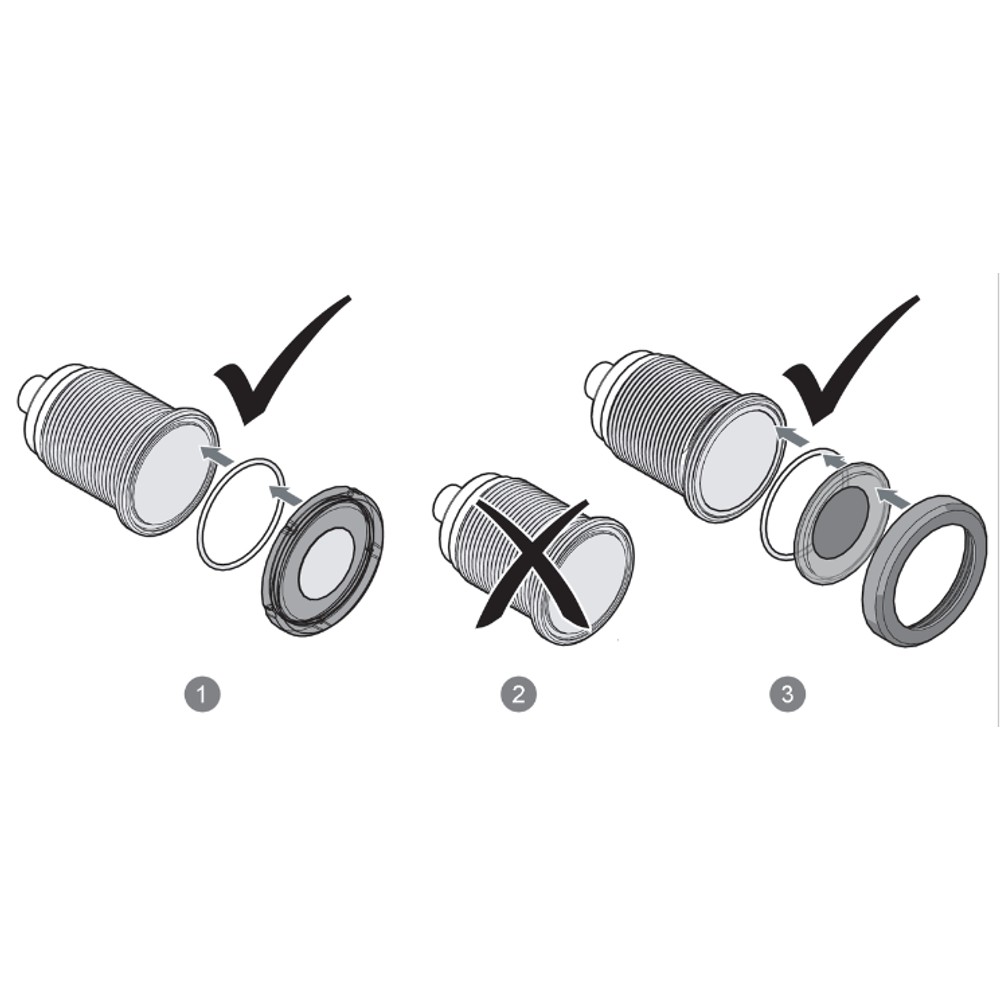

Limpe a superfície de montagem para garantir a aderência da vedação.
Insira o sensor no orifício de montagem (M22).
Posicione a junta de borracha e o anel de vedação.
Fixe firmemente com a porca de fixação M22.
Instale o disco de símbolo (necessário para a função capacitiva).
Conecte os fios conforme o diagrama de fiação (BN=L+, BU=L-, BK=MP).

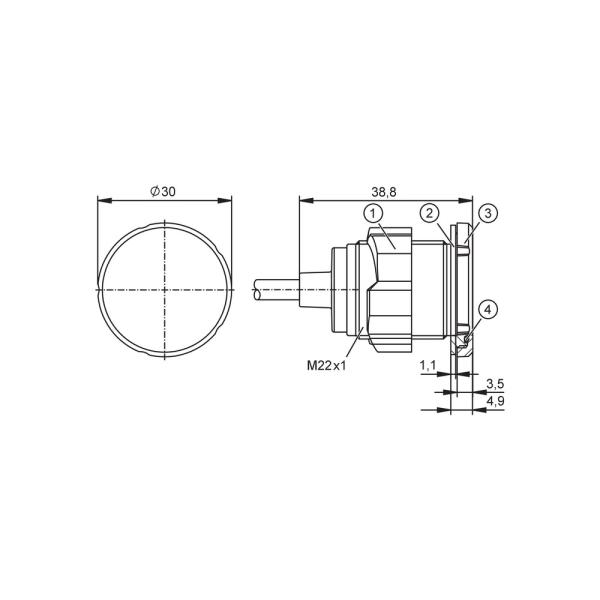

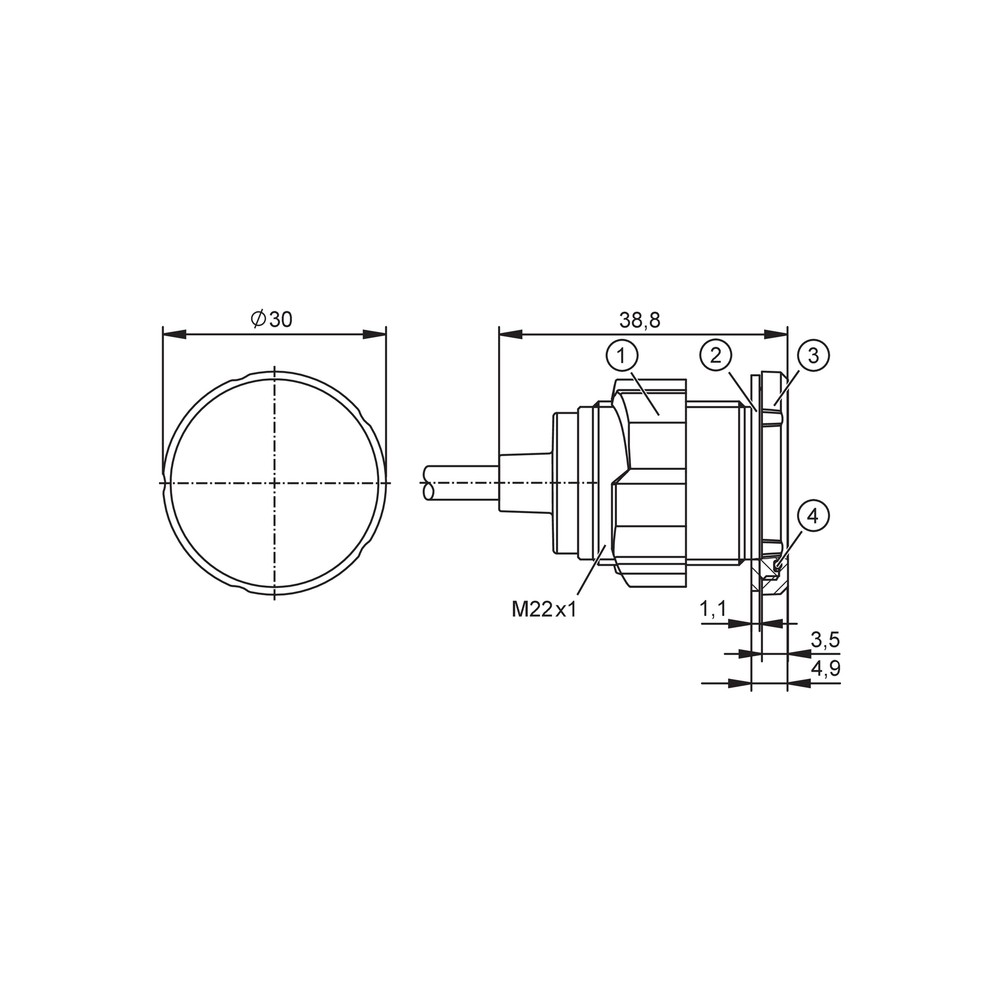

Diagrama Elétrico Desenho Dimensional

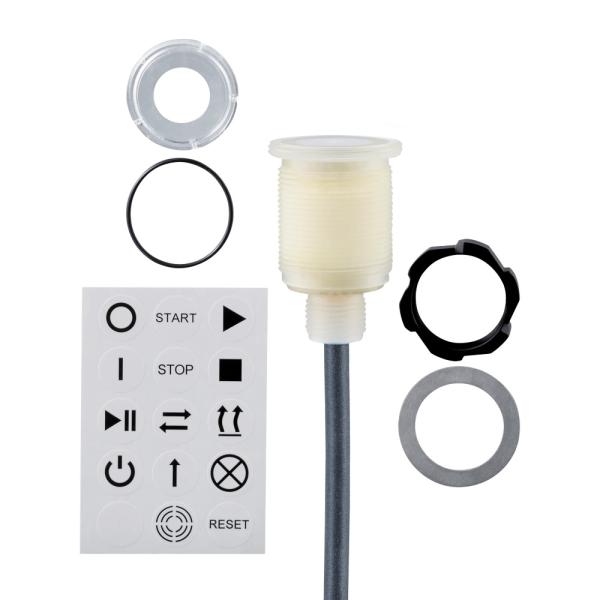

ACESSÓRIOS

1x Porca de fixação M22
1x Disco de símbolo transparente

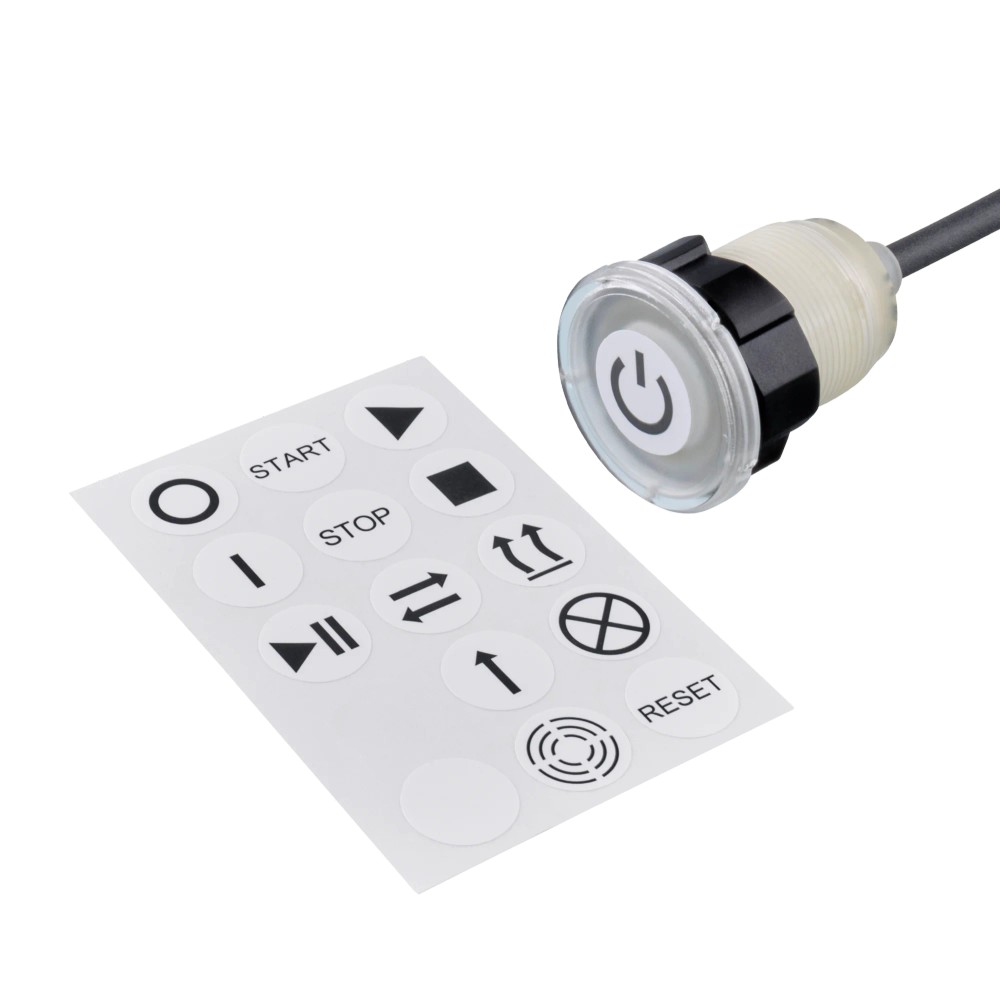

1x Adesivo com ícones
1x Junta de borracha natural
1x Anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o toque do operador.	Ausência do disco de símbolo ou montagem incorreta.	Certifique-se de que o disco de símbolo fornecido está instalado e devidamente fixado na face frontal.
Comutação intermitente ou sinal instável.	Interferência eletromagnética (EMI) ou cabo danificado.	Verifique a integridade do cabo PUR e garanta que não haja fontes de alta interferência próximas ao cabeamento.
LEDs não acendem ou IO-Link não estabelece conexão.	Tensão de alimentação fora da faixa especificada (8-32V).	Utilize um multímetro para medir a tensão de alimentação diretamente no sensor.
Saída não atua conforme esperado.	Parametrização incorreta de IO-Link (bloqueio ou modo errado).	Conecte via mestre IO-Link e verifique as configurações lógicas de saída (PNP/NPN) e parametrização do LED.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho Dimensional M22 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KTE102 da IFM?

O KTE102 é um sensor capacitivo de toque projetado para interfaces homem-máquina (IHM) em ambientes industriais, com interface IO-Link e iluminação RGB configurável.

O que acompanha o produto na embalagem?

Ele inclui porcas de fixação M22, disco de símbolo transparente, adesivo com ícones, junta de vedação e anel de vedação.

Posso instalar este sensor em áreas com risco de explosão?

Não, este sensor não é adequado para áreas classificadas com risco de explosão (atmosferas explosivas).

O sensor funciona se instalado sem o disco de símbolo?

A função capacitiva exige obrigatoriamente a instalação do disco de símbolo fornecido; sem ele, a detecção do toque não é garantida.

Por que o sensor não está reconhecendo o toque?

Sintoma de falha de comutação geralmente indica ausência ou instalação incorreta do disco de símbolo. Verifique se o disco está limpo e corretamente fixado.

Como diagnosticar falhas de conexão intermitentes?

Verifique a integridade do cabo PUR de 2 metros e confirme se não há interferência eletromagnética (EMC) no local. Utilize os diagnósticos do IO-Link para verificar o status da saída.

Qual a diferença deste sensor para um modelo capacitivo comum?

O KTE102 utiliza IO-Link para parametrização avançada e feedback RGB, enquanto sensores capacitivos convencionais oferecem apenas uma saída binária fixa.

Devo escolher o KTE102 ou um sensor capacitivo padrão?

O KTE102 é preferível se você necessita de status visual configurável (RGB) e integração em rede via IO-Link; caso necessite apenas de uma comutação simples sem feedback, modelos convencionais são suficientes.

Qual o cuidado principal na instalação física?

Certifique-se de que a vedação e o anel de vedação estejam corretamente posicionados antes de apertar a porca M22 para garantir o grau de proteção IP69K.

Como funciona o atendimento e procedência deste produto?

A IFM realiza a logística de despacho e gerenciamento de estoque conforme disponibilidade diretamente para o usuário final.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto para sensores e atuadores que permite parametrização e diagnóstico remoto (Ref.: Revisão 1.1.3).

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Capacitivo

Princípio de detecção que utiliza a variação da capacitância do campo elétrico próximo à face ativa para detectar presença (Ref.: Princípio de trabalho).

PUR (Poliuretano)

Material do revestimento do cabo com alta resistência mecânica e química, ideal para ambientes industriais (Ref.: Conexão elétrica).

PNP/NPN

Tipos de lógica de saída de comutação que determinam a polaridade do sinal de saída (Ref.: Função elétrica).
