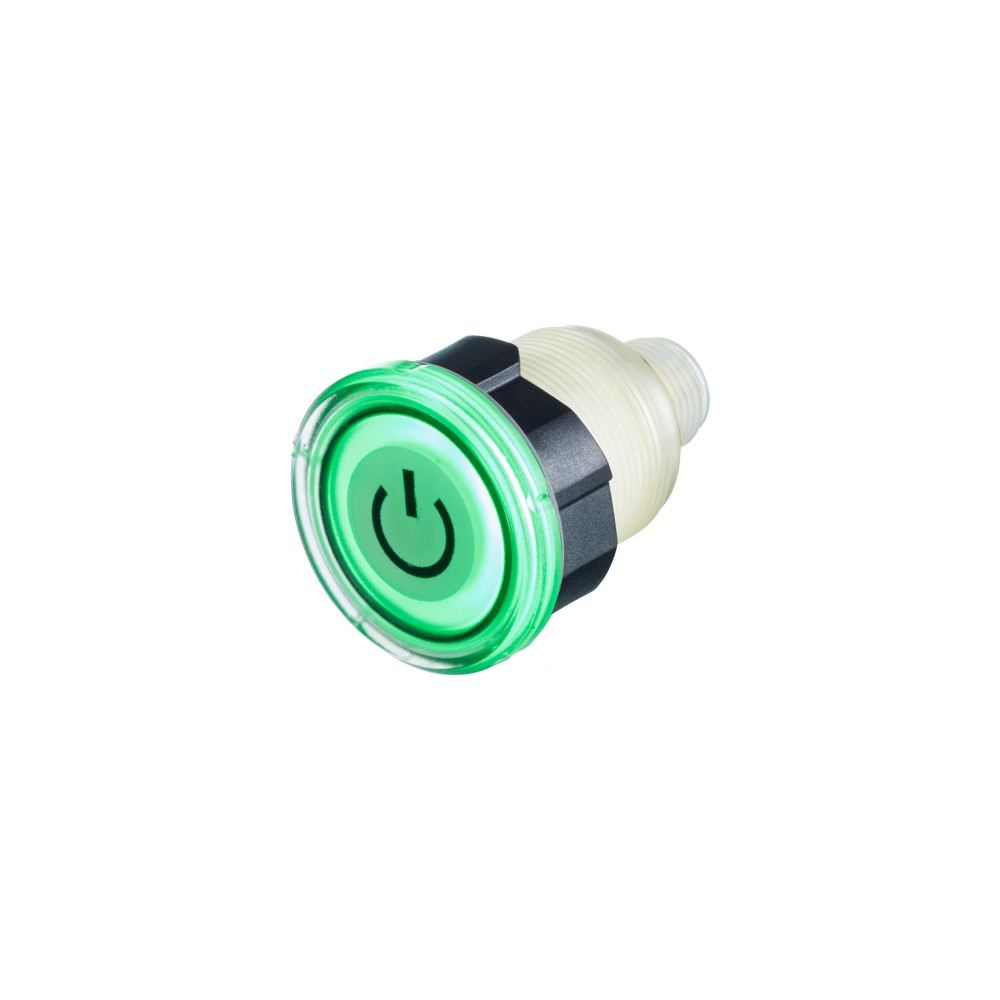

KTE101 IFM - Sensor de Toque Capacitivo Detecção e Comutação IO-Link M22 IP69K

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KTE101
EAN: 4021179357142
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "KTE101 IFM - Sensor de Toque Capacitivo Detecção e Comutação IO-Link M22 IP69K"

Destaques do Produto

Tipo de Conexão

M12

Tensão

8-32 V DC

Rosca

M22 x 1

Saída

PNP/NPN Configurável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KTE101 IFM - Sensor de Toque Capacitivo Detecção e Comutação IO-Link M22 IP69K

O KTE101 é um sensor de toque capacitivo de alta robustez com rosca M22, ideal para painéis de comando industriais que exigem alta estanqueidade. Equipado com interface IO-Link e saídas PNP/NPN parametrizáveis, oferece flexibilidade total de configuração. Suporta ambientes rigorosos com proteção IP69K na face frontal.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	KTE101
Marca	IFM
Conexão	M12
Proteção	IP69K
Tensão	8-32 V DC
Saída	PNP/NPN
Interface	IO-Link
Rosca	M22 x 1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Painéis de comando e controle industrial
Ambientes com alta necessidade de higienização (IP69K)
Sistemas de automação que exigem monitoramento via IO-Link

⚠ Considere outro se precisa de:

Uso sem o disco de proteção fornecido
Ambientes com excesso de interferência eletromagnética não blindada
Aplicação em locais onde o contato é impedido por luvas isolantes muito espessas

APLICAÇÕES E USO

Comando de máquinas em ambientes industriais
Seleção de funções em painéis HMI
Ambientes alimentícios ou farmacêuticos devido ao grau IP69K
Sistemas onde o feedback visual por LED é necessário

COMO ESCOLHER

Antes de comprar o KTE101 IFM - Sensor de Toque Capacitivo Detecção e Comutação IO-Link M22 IP69K, verifique estes pontos:

Quando escolher o KTE101

Utilize quando houver necessidade de um sensor de toque durável com grau IP69K e capacidade de parametrização avançada via IO-Link para sistemas inteligentes.

Quando buscar alternativas

Busque outras opções se a aplicação não exigir conectividade IO-Link ou se o ambiente de instalação não permitir a montagem padrão em rosca M22.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais e Elétricos
Tipo de produto	Sensor de toque capacitivo	Identificação base
Tensão de operação	8...32 DC	Faixa de alimentação
Grau de Proteção	IP65, IP67, IP69K	Proteção frontal

Comunicação
Interface	IO-Link	Protocolo
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica M12, 5 polos

Processo M22 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de alta lavagem (IP69K)	✓	O sensor é certificado para IP69K na parte frontal.
Conexão digital simples	✓	Saídas configuráveis PNP/NPN permitem uso digital comum.
Uso em temperatura de 80°C	✗	O limite operacional é de 65°C.

INSTALAÇÃO

Como instalar o KTE101 IFM - Sensor de Toque Capacitivo Detecção e Comutação IO-Link M22 IP69K

Prepare o furo no painel de montagem com diâmetro 22mm.
Insira o sensor KTE101 através do furo.
Posicione a junta de vedação no lado frontal.
Rosqueie e aperte a porca de fixação M22 manualmente.
Instale o disco de símbolo transparente e o adesivo conforme a necessidade.
Conecte o cabo M12 de 5 polos à base do sensor.

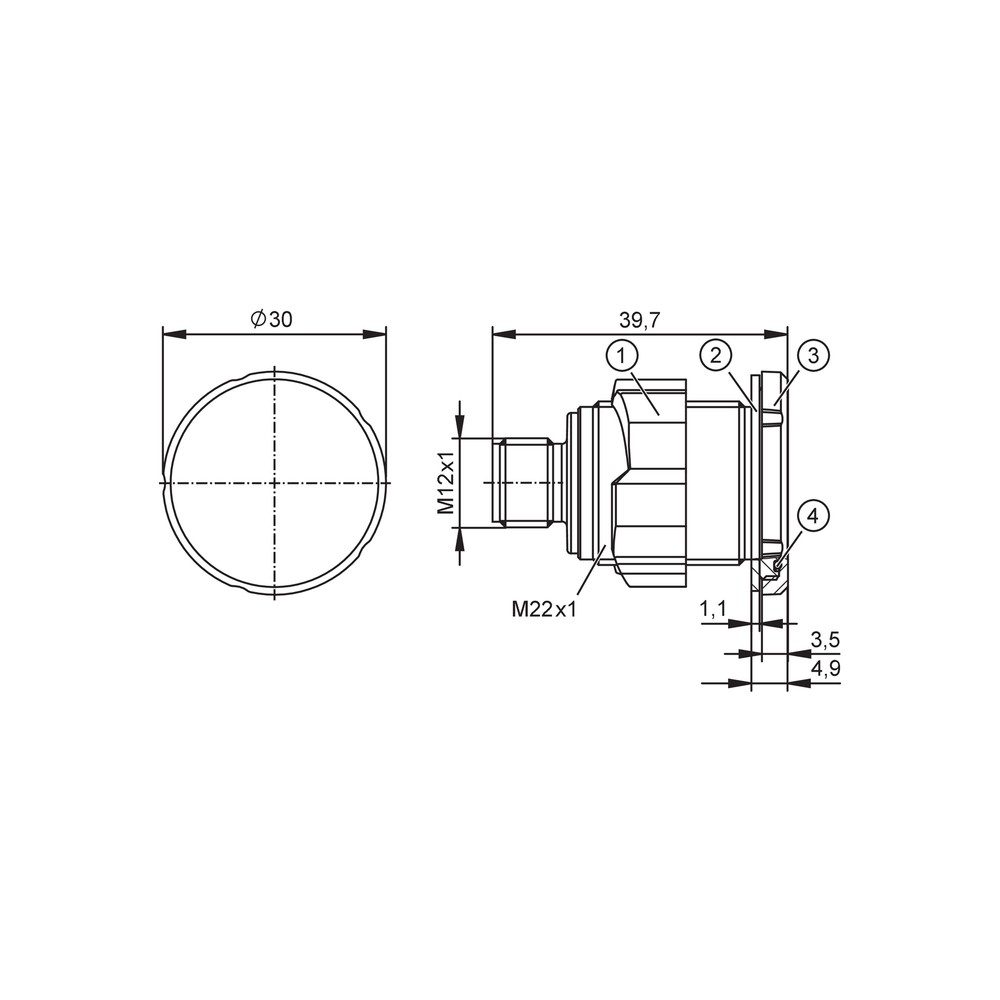

Desenho Dimensional Pinagem

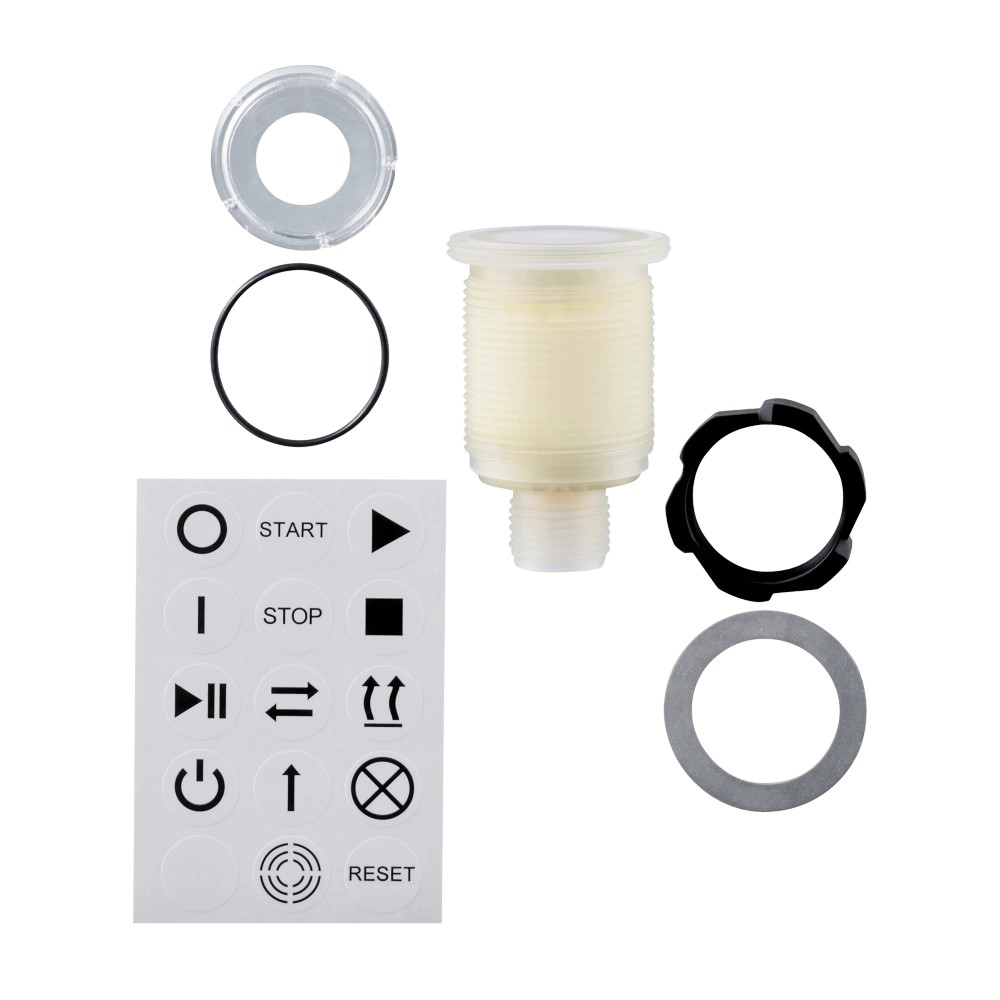

ACESSÓRIOS

Porca de fixação M22
Disco de símbolo transparente
Adesivo com ícones
Junta
Anel de vedação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta sem toque	Acúmulo de sujeira ou montagem inadequada do disco	Limpar a face frontal e verificar se o disco de plástico está bem fixado
LEDs apagados e sem saída	Falha na alimentação de 24V	Medir a tensão no conector M12 (pinos 1 e 3)
Comportamento de saída diferente do esperado	Configuração incorreta via IO-Link	Checar os parâmetros via software de parametrização IO-Link
Erro de comunicação ou oscilação na saída	Cabo rompido ou curto-circuito	Testar continuidade do cabo M12

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM KTE101 (Datasheet) Desenho em Escala M22 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de toque capacitivo KTE101 da IFM?

O KTE101 é um sensor de toque capacitivo com saída PNP/NPN configurável e comunicação IO-Link, projetado para detecção de presença ou comando através de contato humano.

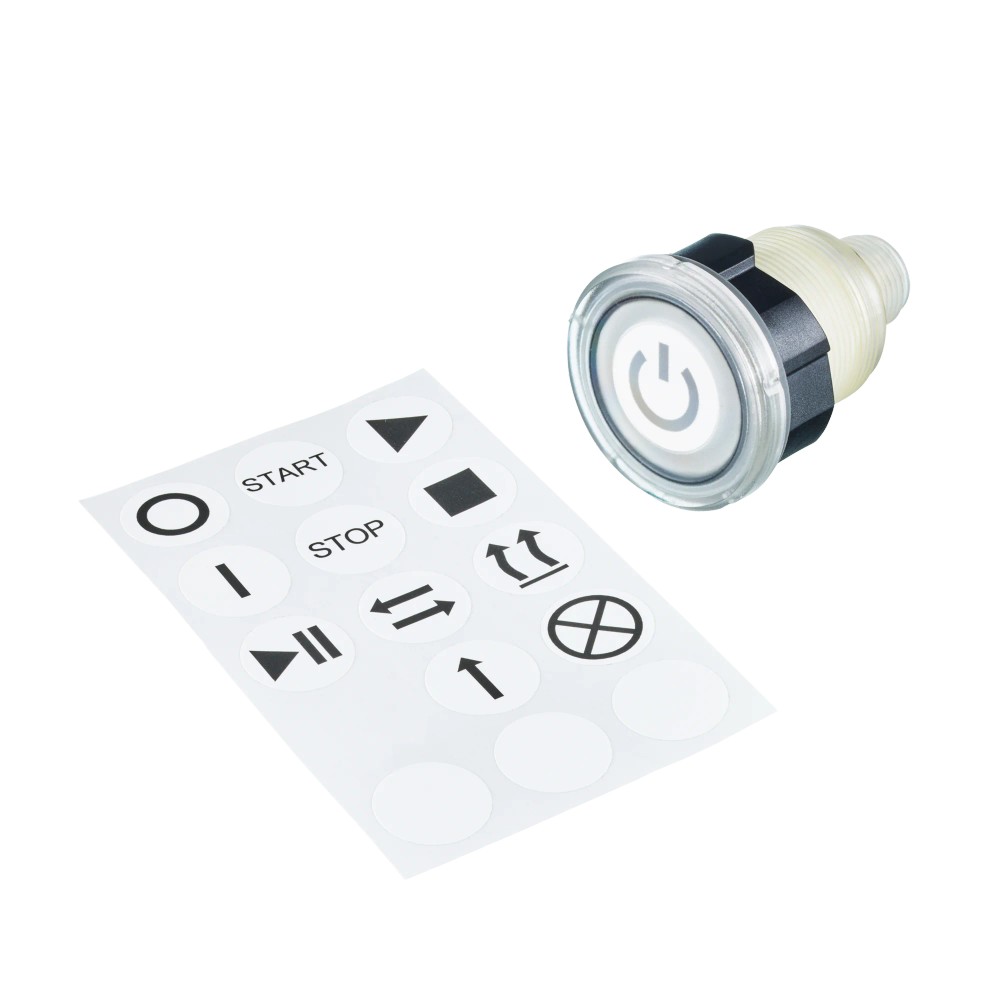

O que vem incluso na embalagem do produto?

Sim, o sensor acompanha porca de fixação M22, disco de símbolo transparente, adesivo com ícones, junta e anel de vedação.

Existe alguma aplicação onde este sensor não funciona?

Ele não é recomendado para aplicações onde o contato físico ocorra por meio de luvas muito espessas ou materiais isolantes que impeçam a detecção capacitiva, nem para imersão contínua em fluidos corrosivos não previstos.

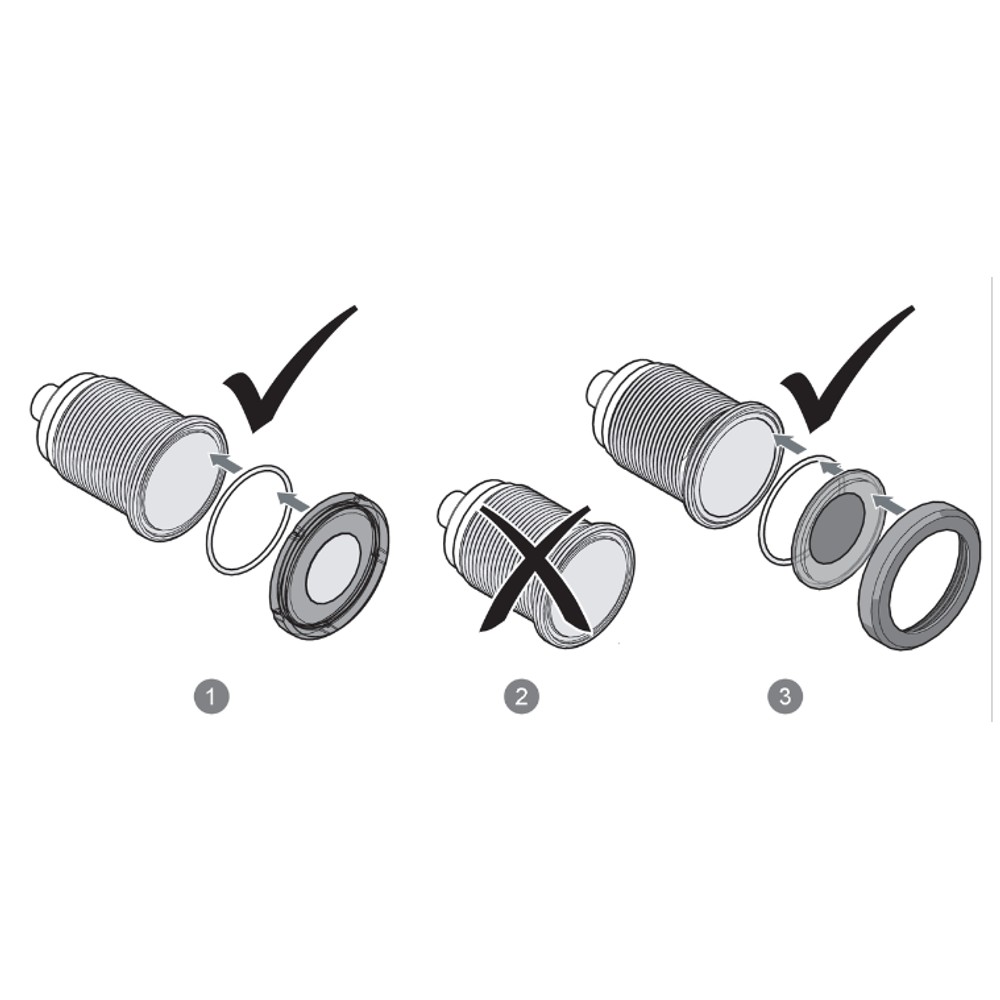

Posso operar o KTE101 sem o disco de proteção frontal?

O sensor não deve ser utilizado sem o disco de plástico, pois sua função operacional depende desse componente para garantir a sensibilidade correta.

O que fazer se o sensor não está comutando ao toque?

Sintomas comuns incluem falha na comutação ou sensibilidade errática. A causa provável é o acúmulo de sujeira ou montagem incorreta do disco; verifique a limpeza da superfície e o aperto da porca.

Como diagnosticar falhas na alimentação do sensor?

Verifique a integridade do cabo M12 e se a tensão de alimentação está entre 8 e 32 V DC, conforme especificado na folha de dados.

Por que escolher o KTE101 em vez de um botão físico convencional?

O KTE101 se diferencia por oferecer comunicação IO-Link e saídas configuráveis, tornando-o mais versátil para sistemas automatizados do que sensores de toque convencionais simples.

Devo optar pelo modelo IO-Link ou um sensor digital padrão?

Para aplicações de monitoramento de dados e parametrização remota, o IO-Link é superior. Caso sua aplicação seja apenas um pulso elétrico simples sem monitoramento, um sensor sem IO-Link pode ser suficiente.

Quais os cuidados principais na instalação mecânica?

A instalação deve seguir o aperto manual da porca M22 e garantir que a vedação (junta) esteja corretamente posicionada para manter o grau de proteção IP69K.

Qual a procedência e suporte deste produto?

A IFM Electronic Ltda. é o fabricante, sendo que o faturamento é realizado diretamente por eles, garantindo procedência e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial que permite troca de dados parametrizáveis e diagnóstico (Ref.: Smart Sensor - SSP 1.1).

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e temperatura (Ref.: Proteção IP frontal).

Capacitivo

Princípio de detecção que mede a variação da capacitância causada pela aproximação de um objeto ou corpo humano.

PNP/NPN

Configurações de saída que determinam como o sensor chaveia a carga em relação à tensão de alimentação (Ref.: Tipo de saída).

M22

Especificação da rosca de montagem padrão utilizada para furos em painéis (Ref.: Designação da rosca).
