Sensor Capacitivo IFM KQ6004 - 12mm com IO-Link

Pré-visualizar: KQ6004 IFM - Sensor Capacitivo IFM Detecção de Líquidos e Sólidos PNP IO-Link 12mm

KQ6004 IFM - Sensor Capacitivo IFM Detecção de Líquidos e Sólidos PNP IO-Link 12mm

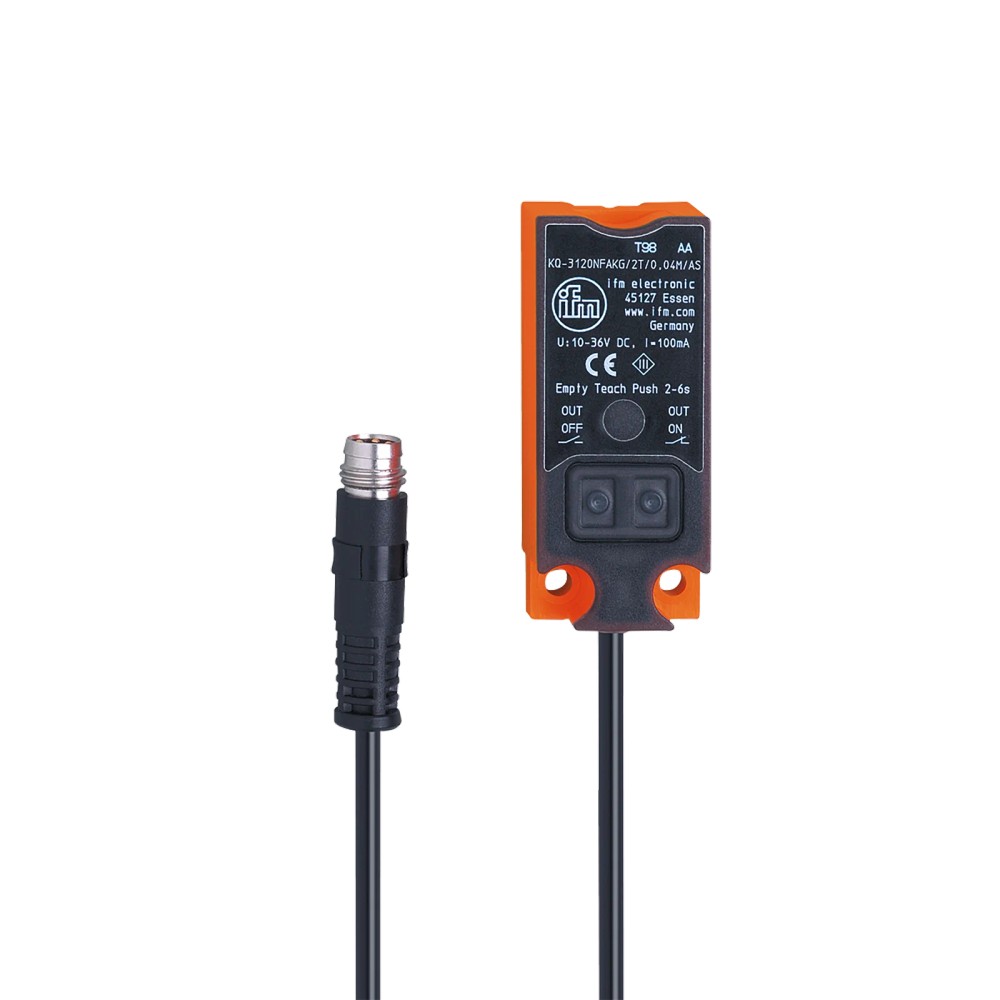

Imagem meramente ilustrativa

R$ 1.007,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ6004
EAN: 4021179242639
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KQ6004 IFM - Sensor Capacitivo IFM Detecção de Líquidos e Sólidos PNP IO-Link 12mm"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

12 mm, não embutido

Saída

PNP, abertura/fechamento selecionável

Interface

IO-Link 1.1 e modo SIO

Alimentação

10–30 V DC

Montagem prevista

Detecção pela parede de recipiente não metálico ou em tubo de bypass

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KQ6004, PNP, IO-Link, alcance de detecção de 12 mm

O ifm KQ6004 é um sensor capacitivo para detectar líquidos e material a granel seco pela parede de recipientes não metálicos ou em tubos de bypass. Possui saída PNP selecionável para abertura/fechamento e comunicação IO-Link 1.1, com modo SIO. Seu alcance nominal é de 12 mm e o grau de proteção informado é IP65, IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	12 mm; não embutido
Saída elétrica	PNP; abertura/fechamento selecionável
Comunicação	IO-Link 1.1; modo SIO
Alimentação	10–30 V DC
Conexão elétrica	Cabo PVC de 0,04 m e conexão M8
Proteção	IP65, IP67 e IP69K
Temperatura ambiente	−25 a 80 °C
Frequência de comutação	10 Hz
Dimensões e peso	20 × 14 × 48 mm; 25,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de líquidos pela parede de recipientes não metálicos, conforme a aplicação descrita para o produto.
Detecção de material a granel seco e líquidos em tubos de bypass.
Instalações que utilizem alimentação de 10–30 V DC, entrada compatível com saída PNP e, quando necessário, IO-Link 1.1 ou modo SIO.
Ambientes dentro da faixa de −25 a 80 °C e condições de instalação compatíveis com os graus IP informados.

⚠ Considere outro se precisa de:

Não especificar para detecção através da parede de recipientes metálicos: a aplicação descrita é pela parede de recipientes não metálicos.
Não selecionar se a aplicação exigir alcance nominal diferente de 12 mm, montagem embutida ou frequência de comutação superior a 10 Hz sem validação do fabricante.
Não conectar a uma entrada incompatível com saída PNP ou a uma alimentação fora de 10–30 V DC.
Não presumir que a conexão M8 é uma conexão de processo; trata-se da conexão elétrica do sensor.

APLICAÇÕES E USO

Aplicação documentada: detectar líquidos pela parede de recipientes não metálicos, com montagem não embutida e distância de detecção nominal de 12 mm; validar a condição real do recipiente e o ponto de instalação.
Aplicação documentada: detectar material a granel seco em recipiente não metálico ou tubo de bypass, observando o limite de alcance e a montagem especificados.
Aplicação documentada: integrar o sensor a um sistema IO-Link 1.1 com transferência COM1 ou utilizá-lo em modo SIO, conforme a arquitetura de controle.
Possibilidade a validar: monitoramento de presença ou nível em um arranjo industrial compatível com a detecção capacitiva. A ficha não define geometria do recipiente, configuração de Teach nem desempenho para um material específico; validar no processo antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KQ6004, PNP, IO-Link, alcance de detecção de 12 mm, verifique estes pontos:

Escolha o KQ6004 quando

A aplicação requerer detecção capacitiva de líquidos ou material a granel seco pela parede de um recipiente não metálico ou em tubo de bypass, com alcance nominal de 12 mm, saída PNP e alimentação de 10–30 V DC.

Verifique antes de selecionar

Confirme que o ponto de detecção, a instalação não embutida, a entrada PNP do controlador e os requisitos de comunicação correspondem à aplicação. Para IO-Link, o produto informa versão 1.1; também opera em modo SIO.

Considere outra especificação quando

A instalação exigir montagem embutida, outro tipo de saída, alcance ou frequência de comutação diferentes. A ficha disponível não identifica um modelo alternativo; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	KQ6004	Referência do sensor capacitivo ifm.
Part number / SKU	KQ6004	Código de identificação do produto.
GTIN	4021179242639	Identificador comercial informado na ficha.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
Princípio de medida	Capacitivo	Tecnologia de detecção.
Substâncias declaradas	Material a granel seco; líquidos	Meios indicados na ficha.
Montagem e aplicação	Não embutido; detecção pela parede de recipiente não metálico ou em tubos de bypass	Condição de montagem e aplicação informada pelo fabricante.

Alimentação e dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10–30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 17 mA	Limite de consumo informado.
Categoria de isolação	Classe III	Classificação elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Saída e comutação
Função elétrica / tipo de saída	PNP	Tipo de saída de comutação.
Função de saída	Abertura/fechamento, selecionável	Configuração da função de saída indicada.
Frequência de comutação DC	10 Hz	Frequência de comutação informada para DC.
Corrente por contato	100 mA	Valor informado para cada contato; considerar a especificação do circuito de ligação.
Queda de tensão máxima DC	2,5 V	Valor máximo indicado para a saída DC.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado na ficha.
Variação no ponto de comutação	−20 a 20 % de Sr	Variação declarada em relação à distância real de comutação Sr.

Alcance e precisão
Alcance de detecção	12 mm, não embutido	Valor nominal informado para a montagem especificada.
Distância real de comutação Sr	12 ± 10 % mm	Distância real de comutação declarada pelo fabricante.
Histerese	1–15 % de Sr	Faixa informada em relação à distância real de comutação Sr.

Comunicação e interfaces
Interface de comunicação	IO-Link	Interface digital disponível.
Versão IO-Link	1.1	Revisão da interface informada.
Modo SIO	Sim	Operação em modo SIO disponível.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e tipo de transferência informados.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de dispositivo indicado.
Padrão SDCI	IEC 61131-9 CDV	Referência indicada nos dados do produto.

Tempos e resposta
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo informado para o ciclo do processo.
Frequência de comutação	10 Hz	Limite de frequência informado para a comutação DC.

Conexão elétrica
Cabo	PVC, 0,04 m; 3 × 0,14 mm²	Tipo, comprimento e quantidade/seção dos condutores informados.
Conector	1 × M8, codificação A, 4 contatos	Conexão elétrica e configuração especificadas.
Número de fios	3 fios	Quantidade de fios indicada nos dados do anúncio.

Condições ambientais e proteção
Temperatura ambiente	−25 a 80 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP65, IP67 e IP69K	Graus declarados; a condição de instalação deve respeitar as especificações do fabricante.
Proteção contra vibração	EN 60068-2-6: 10–55 Hz; amplitude de 1 mm; duração de 5 min; 30 min em cada eixo na ressonância ou a 55 Hz	Condição de ensaio de vibração indicada na ficha.
Resistência a choques	EN 60068-2-27: 30 g, 6 choques, 11 ms, meio seno (x, y, z)	Condição de ensaio de choque informada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado.
Dimensões	20 × 14 × 48 mm	Dimensões declaradas do sensor.
Peso	25,2 g	Massa informada nos atributos do produto.
Material do invólucro e da tampa	PBT reforçado com fibra de vidro	Materiais especificados para o invólucro e a tampa.
Material do botão	TPE-U	Material especificado para o botão.

Elementos de operação e diagnóstico
Função Teach	Sim	Recurso de ajuste Teach disponível.
Trava eletrônica	Sim	Recurso de bloqueio eletrônico informado.
LED de diagnóstico	1 LED amarelo; status de chaveamento	Indicação visual de estado declarada.

Conformidade e confiabilidade
Certificações e marcações	cULus, CE, UKCA, IO-Link	Itens de conformidade informados na ficha; verificar documentação aplicável ao mercado e à instalação.
MTTF	725 anos	Valor informado pelo fabricante; não representa período de garantia nem vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1; tipo de transferência COM1 (4,8 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor.

• Modo SIO disponível.

• Padrão SDCI informado: IEC 61131-9 CDV.

Conexões

Elétrica Alimentação de 10–30 V DC; saída PNP com função de abertura/fechamento selecionável. Conexão elétrica informada: cabo PVC de 0,04 m, 3 × 0,14 mm², e 1 conexão M8 codificação A, 4 contatos. Verifique a atribuição dos pinos no documento do fabricante antes de ligar; o número de contatos da conexão não altera a especificação de três fios indicada na ficha.

Processo Não há conexão mecânica de processo especificada. O sensor é descrito para montagem não embutida, com detecção pela parede de recipientes não metálicos ou em tubos de bypass.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção pela parede de recipiente não metálico, com geometria e instalação compatíveis com alcance nominal de 12 mm.	✓	É uma aplicação declarada para o produto; confirme a distância e a condição de montagem na instalação real.
Detecção de líquido ou material a granel seco em tubo de bypass.	✓	Essas substâncias e o uso em tubo de bypass constam na descrição do produto.
Sistema de controle com entrada PNP e alimentação de 10–30 V DC.	✓	A ficha informa saída PNP e faixa de alimentação de 10–30 V DC; confirme a ligação e os requisitos da entrada do controlador.
Rede IO-Link 1.1 compatível com COM1, 4,8 kBaud.	✓	A interface, a versão e o tipo de transferência estão informados para o sensor.
Detecção pela parede de recipiente metálico.	✗	A aplicação documentada especifica recipientes não metálicos; a ficha não declara detecção através de parede metálica.
Aplicação que exija montagem embutida.	✗	A ficha classifica o alcance como não embutido e informa montagem não embutida.
Aplicação que exija frequência de comutação acima de 10 Hz.	✗	A frequência de comutação DC informada é 10 Hz.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KQ6004, PNP, IO-Link, alcance de detecção de 12 mm

Confirme que a aplicação corresponde à detecção capacitiva não embutida pela parede de recipiente não metálico ou em tubo de bypass.
Verifique que a temperatura ambiente está entre −25 e 80 °C e que as condições de instalação atendem ao grau de proteção requerido.
Posicione o sensor conforme o desenho dimensional e mantenha a distância de detecção dentro do alcance especificado; a ficha não fornece tolerâncias de montagem adicionais.
Conecte à alimentação DC de 10–30 V e a uma entrada compatível com saída PNP; consulte a documentação do fabricante para identificar os pinos antes da ligação.
Configure a comunicação IO-Link 1.1 ou o modo SIO conforme o sistema de controle; ajuste a função de saída selecionável e utilize o Teach quando necessário, seguindo o datasheet.
Após a instalação, verifique o LED amarelo de status de chaveamento e confirme a comutação no controlador com o material e a condição reais do processo.

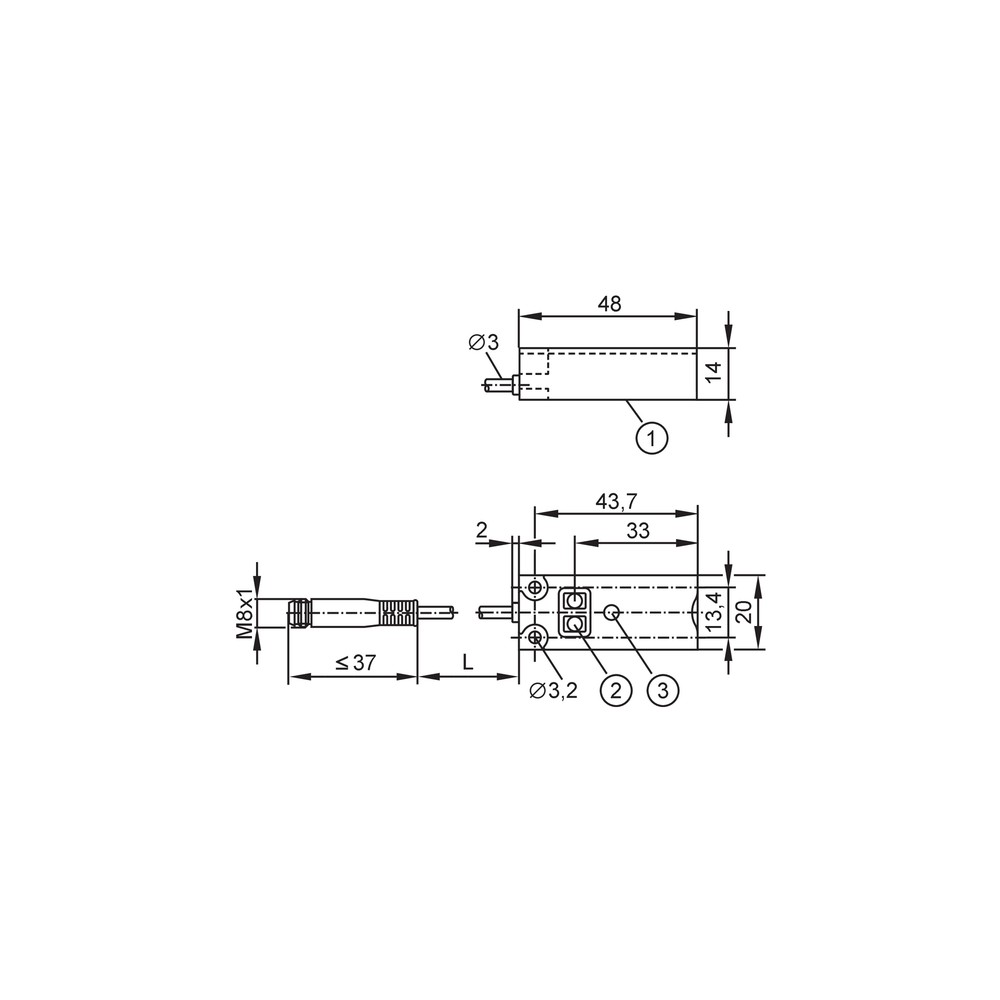

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Alimentação fora da faixa especificada, ligação incompatível com PNP ou erro de conexão.	Meça a alimentação no sensor e confira a compatibilidade da entrada do controlador e a atribuição dos pinos no datasheet.
A saída permanece ligada ou desligada apesar da presença do material.	Função de saída selecionada, condição de detecção ou ajuste Teach não correspondente à aplicação.	Verifique a configuração de abertura/fechamento, o ajuste Teach e a resposta com o material e a montagem reais.
A detecção é instável ou ocorre a uma distância diferente da esperada.	Montagem ou distância fora da condição não embutida e do alcance nominal; variação do ponto de comutação conforme ficha.	Confira a posição usando o desenho dimensional e compare a distância observada com o alcance e a distância real de comutação especificados.
A comunicação IO-Link não é estabelecida.	Configuração do mestre ou do canal incompatível com IO-Link 1.1, COM1 ou perfil informado; ligação elétrica incorreta.	Confirme no mestre a versão, COM1 a 4,8 kBaud e o perfil Smart Sensor – SSP 0; verifique a ligação conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KQ6004 – PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KQ6004 e para quem ele serve?

É um sensor capacitivo ifm para detectar líquidos e material a granel seco, em aplicações pela parede de recipientes não metálicos ou em tubos de bypass. É indicado para sistemas que possam utilizar saída PNP e alimentação de 10–30 V DC.

O KQ6004 funciona com IO-Link e também sem IO-Link?

Sim. A ficha informa IO-Link 1.1, transferência COM1 a 4,8 kBaud e modo SIO. A compatibilidade do controlador deve ser conferida antes da ligação.

O que acompanha o produto?

A ficha informa o sensor e seus dados de conexão elétrica, mas não especifica acessórios incluídos na embalagem. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Ele detecta através da parede de um recipiente metálico?

A aplicação declarada é pela parede de recipientes não metálicos. A ficha não confirma detecção através de parede metálica.

Posso usar este sensor em uma instalação que exige montagem embutida?

A ficha classifica o alcance como não embutido e especifica montagem não embutida. Para uma instalação embutida, escolha uma especificação compatível após validar a aplicação com o fabricante.

O sensor não comuta: o que devo verificar antes de substituí-lo?

Confira a alimentação de 10–30 V DC, a compatibilidade da entrada com PNP e a função de saída selecionada. Verifique também a distância de detecção e o ajuste Teach na condição real de uso.

A saída fica sempre ligada ou desligada; o que pode estar acontecendo?

A função de abertura/fechamento pode não corresponder à lógica esperada, ou o Teach e a condição de detecção podem não estar ajustados à aplicação. Confira esses ajustes e observe o LED amarelo de status.

Como decidir entre este sensor e outro modelo capacitivo?

Escolha o KQ6004 quando os requisitos forem compatíveis com detecção não embutida de 12 mm, saída PNP, 10–30 V DC e frequência de comutação de 10 Hz. Se precisar de outros valores ou de saída diferente, compare com a ficha técnica do modelo considerado.

Como devo instalar e configurar o sensor?

Use o desenho dimensional para posicioná-lo e confirme a ligação no datasheet antes de energizar. Configure IO-Link ou SIO, selecione a função de saída e use o Teach conforme a documentação do fabricante.

O KQ6004 pode comutar uma carga diretamente?

A ficha informa corrente por contato de 100 mA e saída PNP; a adequação depende da carga e do circuito de controle. Compare a corrente e os requisitos da carga com o datasheet antes de fazer a ligação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de substâncias. (Ref.: princípio de medida capacitivo.)

PNP

Tipo de saída de comutação indicado para o sensor; a entrada do controlador deve ser compatível. (Ref.: função elétrica PNP.)

IO-Link

Interface de comunicação digital informada para configuração e comunicação do dispositivo. (Ref.: IO-Link 1.1, COM1.)

Símbolo utilizado na ficha para a distância real de comutação do sensor. (Ref.: distância real de comutação Sr de 12 ± 10 % mm.)

Modo SIO

Modo de operação indicado como disponível além da comunicação IO-Link. (Ref.: modo SIO: sim.)
