Sensor Capacitivo IFM KQ6002 - 12mm PNP IO-Link

Pré-visualizar: KQ6002 IFM - Sensor Capacitivo ifm Detecção de nível e materiais 12mm PNP IO-Link 2m

KQ6002 IFM - Sensor Capacitivo ifm Detecção de nível e materiais 12mm PNP IO-Link 2m

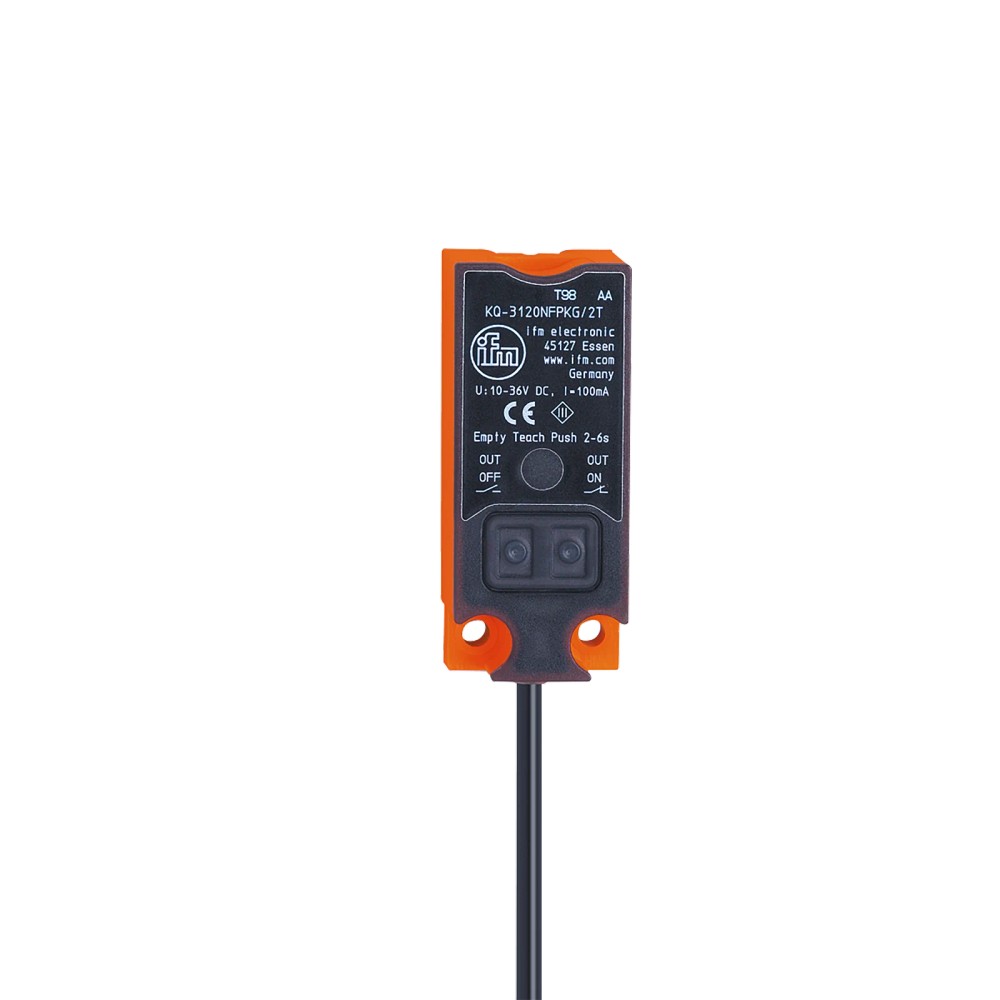

Imagem meramente ilustrativa

R$ 1.036,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ6002
EAN: 4021179239530
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KQ6002 IFM - Sensor Capacitivo ifm Detecção de nível e materiais 12mm PNP IO-Link 2m"

Destaques do Produto

Tecnologia

Sensor capacitivo

Distância nominal de detecção

12 mm, não embutido

Saída elétrica

PNP, abertura ou fechamento selecionável

Comunicação

IO-Link, com modo SIO

Conexão

Cabo PVC de 2 m, 3 fios

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KQ6002, 12 mm, PNP, IO-Link, cabo PVC de 2 m

O ifm KQ6002 é um sensor capacitivo para detecção de nível e materiais, com saída PNP e interface IO-Link. Seu alcance de detecção é de 12 mm, com montagem não embutida. Possui cabo PVC de 2 m e grau de proteção IP 65, IP 67 e IP 69K. A função de saída de abertura ou fechamento é selecionável.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Capacitivo
Alcance de detecção	12 mm, não embutido
Saída	PNP; abertura ou fechamento selecionável
Interface de comunicação	IO-Link; modo SIO disponível
Tensão de operação	10...30 V DC
Conexão elétrica	Cabo PVC de 2 m, 3 fios
Grau de proteção	IP 65, IP 67, IP 69K
Temperatura ambiente	-25...80 °C
Dimensões	20 x 14 x 48 mm
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de material a granel seco ou líquidos, conforme os usos indicados na ficha técnica.
Detecção de nível através da parede de um recipiente não metálico, quando a instalação e a distância de detecção forem compatíveis com o alcance nominal de 12 mm.
Montagem em tubos de bypass, conforme a indicação de montagem do produto.
Instalações que requerem saída PNP e/ou comunicação IO-Link, com alimentação DC dentro da faixa especificada.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: o produto é especificado para detecção não embutida.
Aplicações que exijam alcance superior a 12 mm sem validação da instalação e do material detectado pelo datasheet.
Circuitos que não aceitem saída PNP ou que não forneçam alimentação DC dentro da faixa de operação indicada.

APLICAÇÕES E USO

Uso indicado na ficha: detecção de material a granel seco e líquidos por princípio capacitivo; confirme no datasheet as condições específicas do material e da instalação.
Uso indicado na ficha: detecção de nível pela parede de recipiente não metálico. A instalação precisa respeitar a montagem não embutida e o alcance especificado de 12 mm.
Uso indicado na ficha: montagem em tubos de bypass. Verifique o posicionamento e a distância efetiva de detecção na configuração instalada.
Possibilidade de integração inferida: entrada de controle com saída PNP ou mestre IO-Link compatível com a revisão e o modo de transferência especificados. A compatibilidade do sistema completo deve ser validada pelo integrador.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KQ6002, 12 mm, PNP, IO-Link, cabo PVC de 2 m, verifique estes pontos:

Escolha o KQ6002 quando

A aplicação requerer detecção capacitiva não embutida com alcance nominal de 12 mm, saída PNP e conexão por cabo de 2 m. Para comunicação digital, a ficha especifica IO-Link; o produto também oferece modo SIO.

Verifique a instalação antes da seleção

A ficha indica detecção pela parede de recipiente não metálico ou em tubos de bypass. Confirme a geometria, a distância entre o sensor e o material e as condições de instalação no datasheet do fabricante.

Busque outra configuração quando

A aplicação exigir montagem embutida, uma saída diferente de PNP ou um alcance maior que o especificado. Se a necessidade for outra, compare os requisitos da aplicação com as especificações de outro modelo, sem presumir compatibilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Princípio de medição capacitivo.
Modelo	KQ6002	Código do produto informado pelo fabricante.
Substâncias indicadas	Material a granel seco; líquidos	Materiais indicados na ficha; a aplicação específica deve ser validada na instalação.
Montagem	Detecção pela parede do recipiente não metálica ou nos tubos de bypass; não embutido	Condições de montagem descritas na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 17 mA	Valor máximo informado na ficha.
Classe de proteção	III	Classe de proteção elétrica indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Versão da proteção contra curto-circuito	Por impulso	Tipo de proteção especificado.

Saídas e chaveamento
Função elétrica	PNP	Tipo de saída indicado pelo fabricante.
Função de saída	Abertura / fechamento, selecionável	Função de saída configurável conforme a ficha.
Frequência de comutação DC	10 Hz	Frequência de chaveamento especificada para DC.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado para a saída DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Detecção e desvios
Princípio de medida	Capacitivo	Tecnologia de detecção do sensor.
Alcance de detecção	12 mm	Alcance especificado; montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Histerese	1...15 % de Sr	Faixa de histerese referenciada a Sr.
Variação no ponto de comutação	-20...20 % de Sr	Faixa de variação declarada em relação a Sr.

Interfaces e dados de processo
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e tipo de transferência especificados.
Modo SIO	Sim	Operação em modo SIO disponível.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor (Multiple switching signal, Process data variable, Teach channel)	Perfil informado pelo fabricante.
Padrão SDCI	IEC 61131-9 CDV	Padrão de interface indicado na ficha.
DeviceID default	371	Identificador padrão informado.
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo indicado para o ciclo de processo.
Função Teach	Sim	Função de ajuste Teach disponível.
Trava eletrônica	Sim	Recurso indicado na ficha.

Conexão e cabeamento
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,14 mm²	Tipo, comprimento e seção do cabo especificados.
Número de fios	3 fios	Quantidade informada na ficha.
Cores dos fios	BK = preto (OUT / IO-Link), BN = marrom, BU = azul	Identificação dos condutores fornecida pelo fabricante.

Condições ambientais e proteções
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 65; IP 67; IP 69K	Graus de proteção indicados pelo fabricante; observe as condições de instalação e uso correspondentes.
Certificado UL	Ta -25...80 °C; Enclosure type Type 1; fontes de alimentação Limited Voltage/Current	Dados UL reproduzidos conforme a ficha.
Resistência a choques	EN 60068-2-27; 30 g; 6 choques / 11 ms; meio seno (x, y, z)	Condições de ensaio declaradas pelo fabricante.
Resistência a vibrações	EN 60068-2-6 (10...55 Hz) / amplitude de 1 mm; duração da vibração 5 min.; 30 min. cada eixo na ressonância ou 55 Hz	Condições de ensaio declaradas pelo fabricante.
EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Normas e níveis de ensaio informados na ficha.

Dados mecânicos
Dimensões	20 x 14 x 48 mm	Dimensões nominais informadas para o invólucro.
Formato do invólucro	Retangular	Formato especificado.
Materiais	Invólucro e tampa: PBT reforçado com fibra de vidro; botão: TPE-U	Materiais declarados na ficha.
Peso	46,2 g	Peso informado no conjunto de dados do produto.

Displays e elementos de operação
Display	1 x LED amarelo de status de chaveamento	Indicador visual de estado especificado.

Dados de identificação e fornecimento
Marca	ifm electronic	Fabricante/marca informada no anúncio.
SKU / Part Number	KQ6002	Código de identificação do produto.
GTIN	4021179239530	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.
NCM	8536.50.90	Classificação informada no conjunto de dados.
MTTF	725 anos	Valor MTTF informado no conjunto de dados; não equivale a garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM1 (4,8 kBaud).

• Modo SIO disponível.

• Perfil IO-Link: Smart Sensor - SSP 0 Generic Profiled Sensor (Multiple switching signal, Process data variable, Teach channel).

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,14 mm², três fios. Cores: BN (marrom), BU (azul) e BK (preto; OUT/IO-Link). Alimentação: 10...30 V DC. Saída PNP; corrente constante máxima da saída de comutação DC de 100 mA.

Processo Não há conexão mecânica de processo especificada na ficha. A montagem indicada é para detecção pela parede de recipiente não metálico ou em tubos de bypass; instalação não embutida. Verifique dimensões e posicionamento no desenho dimensional e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC de 10...30 V	✓	A ficha especifica saída PNP e faixa de alimentação de 10...30 V DC; confirme também os limites elétricos da entrada conectada.
Sistema com mestre IO-Link compatível com IO-Link revisão 1.1 e COM1	✓	O sensor especifica IO-Link, revisão 1.1, e transferência COM1 a 4,8 kBaud. A compatibilidade do mestre e da configuração deve ser confirmada no sistema.
Uso da saída de chaveamento em modo SIO	✓	A ficha informa modo SIO disponível e saída PNP.
Montagem não embutida para detecção a 12 mm	✓	O alcance de detecção especificado é 12 mm e a montagem é indicada como não embutida; a condição real depende da instalação e do material.
Montagem embutida	✗	A ficha identifica o sensor como não embutido.
Circuito com alimentação fora de 10...30 V DC ou que exija saída não PNP	✗	A tensão de operação especificada é 10...30 V DC e a função elétrica informada é PNP.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KQ6002, 12 mm, PNP, IO-Link, cabo PVC de 2 m

Confirme no datasheet a aplicação, o material a detectar, a montagem não embutida e a distância de detecção necessária.
Verifique se a instalação será pela parede de um recipiente não metálico ou em um tubo de bypass, conforme indicado para o produto.
Consulte o desenho dimensional e confirme espaço e posicionamento antes de fixar o sensor.
Com a alimentação desligada, conecte os condutores conforme a identificação do fabricante: BN marrom, BU azul e BK preto (OUT/IO-Link).
Confirme que a alimentação está dentro da faixa de 10...30 V DC e que a entrada conectada é compatível com a saída PNP; para IO-Link, verifique mestre e configuração.
Após energizar, verifique o LED amarelo de status de chaveamento e valide a detecção no processo; use a função Teach conforme as instruções do datasheet, se necessária.

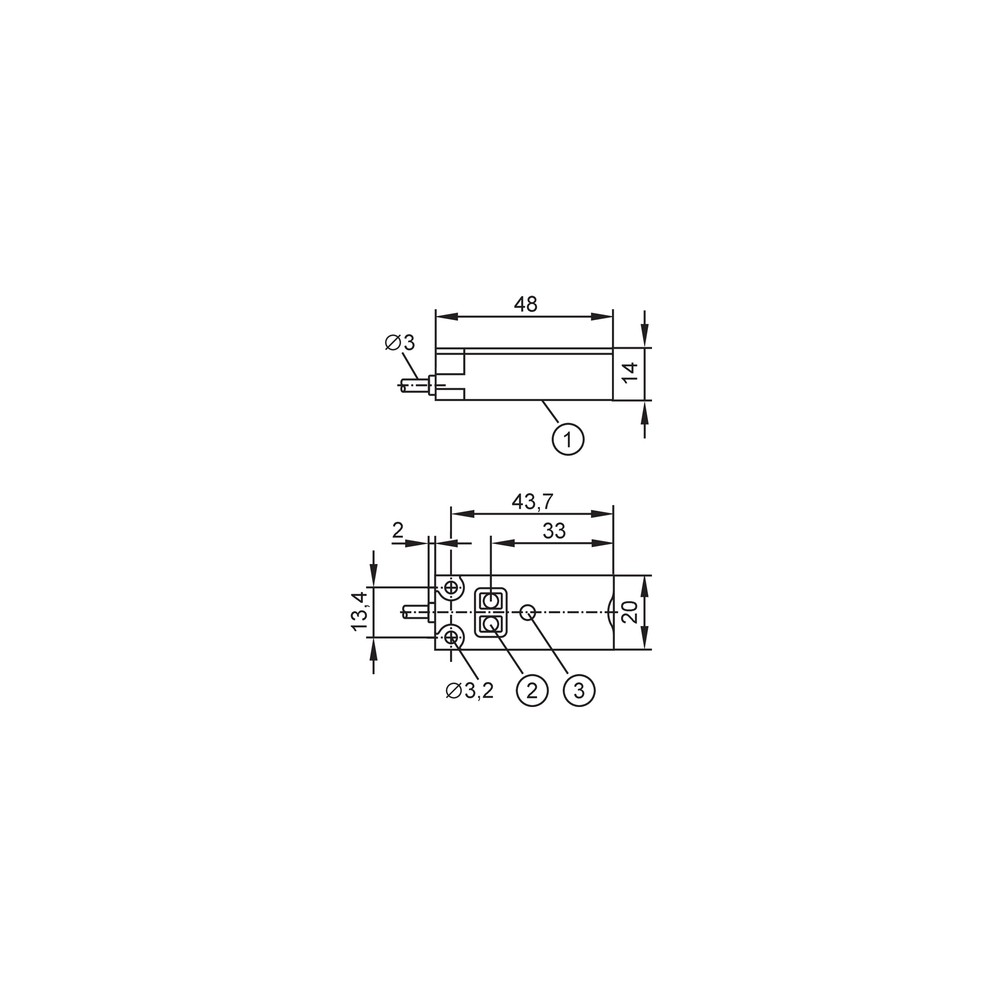

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o material se aproxima.	Alimentação fora da faixa especificada, ligação incorreta dos condutores ou distância/posicionamento incompatível com a detecção não embutida.	Meça a alimentação nos terminais e confira a identificação BN, BU e BK; compare posicionamento e distância com o datasheet.
A saída não é reconhecida pela entrada do controlador.	Entrada incompatível com saída PNP, ligação incorreta do fio de saída ou configuração de entrada inadequada.	Confirme que a entrada aceita PNP, verifique a ligação do condutor BK e teste o estado de chaveamento conforme o esquema do fabricante.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração incompatível com IO-Link, ligação incorreta ou parâmetros de comunicação diferentes dos especificados.	Confira conexões, revisão 1.1 e transferência COM1 (4,8 kBaud); confirme também a compatibilidade do mestre e a identificação do dispositivo.
O estado de chaveamento oscila ou não corresponde ao nível esperado.	Posicionamento ou distância inadequados para as condições de detecção, ou ajuste Teach não realizado conforme a aplicação.	Revise a montagem e a distância em relação ao material, observe o LED de status e consulte o procedimento de Teach no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet KQ6002 em português (Datasheet) Desenho dimensional KQ6002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KQ6002 e para que tipo de detecção ele serve?

É um sensor capacitivo da ifm para detecção de nível e materiais. A ficha indica uso com material a granel seco e líquidos, incluindo detecção pela parede de recipiente não metálico ou em tubos de bypass.

O KQ6002 funciona com IO-Link e qual conexão elétrica ele tem?

Sim, a ficha especifica IO-Link revisão 1.1, COM1 e modo SIO. A conexão é por cabo PVC de 2 m com três fios; não há conector separado indicado.

Ele serve para montagem embutida?

Não: a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, selecione um modelo cuja ficha autorize essa condição.

Posso usar esse sensor com uma alimentação AC ou fora da faixa indicada?

A alimentação especificada é de 10...30 V DC. A ficha não indica alimentação AC nem operação fora dessa faixa.

O sensor não está comutando; o que devo conferir antes de substituí-lo?

Confira primeiro a tensão de alimentação, a ligação dos três fios e a compatibilidade da entrada com uma saída PNP. Depois, verifique a distância e o posicionamento conforme o datasheet.

A saída fica instável: isso significa que o sensor está defeituoso?

Não necessariamente; posicionamento, distância de detecção e ajuste Teach podem influenciar a leitura na aplicação. Verifique a montagem e o estado indicado pelo LED antes de concluir que há falha no sensor.

Devo comprar o sensor avulso ou um kit de instalação?

O anúncio identifica uma peça e não informa acessórios ou kit incluído. Verifique separadamente se sua instalação requer componentes adicionais; nenhum acessório é especificado na ficha fornecida.

Quando escolher o KQ6002 em vez de outro tipo de sensor?

Escolha-o quando a aplicação exigir detecção capacitiva não embutida, saída PNP e, se necessário, comunicação IO-Link. Se precisar de montagem embutida, alimentação diferente ou saída não PNP, compare com um modelo que declare esses requisitos.

Como identifico os fios para ligar o sensor?

A ficha identifica BN como marrom, BU como azul e BK como preto, sendo BK a saída/IO-Link. Faça a ligação com a alimentação desligada e consulte o datasheet do fabricante para o esquema aplicável.

Há manutenção ou ajuste específico antes de colocar o sensor em operação?

A ficha informa que há função Teach, mas não detalha aqui um procedimento de manutenção. Consulte o datasheet para executar o ajuste conforme a aplicação e confirme o chaveamento pelo LED amarelo.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar materiais; neste modelo, a ficha indica material a granel seco e líquidos. (Ref.: Princípio de medida)

PNP

Tipo de saída de comutação elétrica especificado para o sensor. (Ref.: Função elétrica)

IO-Link

Interface de comunicação indicada para parametrização e troca de dados do sensor com sistema compatível. (Ref.: Interface de comunicação)

Sr — distância real de comutação

Distância de comutação real indicada pelo fabricante para o ponto de atuação. (Ref.: Distância real de comutação Sr)

Modo SIO

Modo de operação de chaveamento indicado como disponível além da comunicação IO-Link. (Ref.: Modo SIO)
