Sensor Capacitivo IFM KQ6001

Pré-visualizar: KQ6001 IFM - Sensor Capacitivo IFM Detecção de nível e sólidos 12mm IO-Link PNP/NPN

KQ6001 IFM - Sensor Capacitivo IFM Detecção de nível e sólidos 12mm IO-Link PNP/NPN

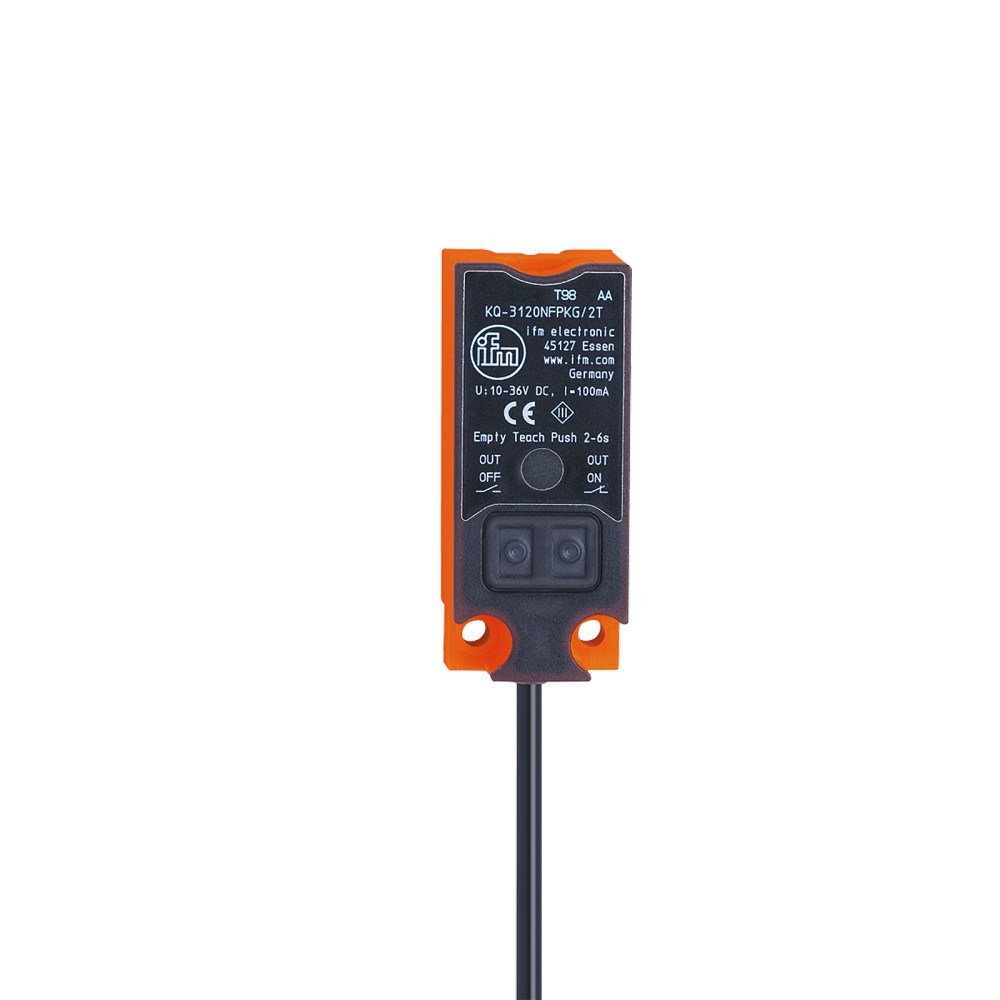

Imagem meramente ilustrativa

R$ 1.036,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ6001
EAN: 4021179239523
NCM do produto: 85365090

Destaques do Produto Alcance 12 mm...mais

Fechar menu

Saiba mais sobre: "KQ6001 IFM - Sensor Capacitivo IFM Detecção de nível e sólidos 12mm IO-Link PNP/NPN"

Destaques do Produto

Alcance

12 mm

Saída

PNP/NPN

Interface

IO-Link

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KQ6001 12mm IO-Link PNP/NPN

O KQ6001 é um sensor capacitivo retangular desenvolvido para detecção precisa de níveis em sólidos e líquidos através de paredes não metálicas. Com alcance de 12mm e tecnologia IO-Link, oferece versatilidade com saídas PNP/NPN configuráveis. Possui alta resistência industrial, classificado com proteção IP69K para ambientes agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Capacitivo
Alcance	12 mm
Saída	PNP/NPN
Comunicação	IO-Link
Proteção	IP69K
Tensão	10-30V DC
Dimensões	20x14x48 mm
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Recipientes de vidro ou plástico
Tubos de bypass de material não metálico
Detecção de sólidos granulares secos
Detecção de líquidos (água, óleos, químicos)

⚠ Considere outro se precisa de:

Recipientes metálicos
Ambientes com interferência eletromagnética extrema sem blindagem
Montagem embutida em metal
Uso para detecção de objetos sem variação de constante dielétrica

APLICAÇÕES E USO

Detecção de nível em tanques de vidro ou plástico
Monitoramento de sólidos granulares secos em silos
Nivelamento de líquidos em tubos de bypass
Aplicações em linhas de envase alimentício

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KQ6001 12mm IO-Link PNP/NPN, verifique estes pontos:

Escolha este modelo se

Necessita de detecção sem contato através de paredes não metálicas e requer interface IO-Link para monitoramento de dados.

Busque alternativa se

A aplicação exigir detecção diretamente dentro de tubulações de aço ou ambientes com restrições de montagem não embutida.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Capacitivo	Princípio de detecção
Alcance de detecção	12 mm	Distância nominal de comutação

Dados elétricos
Tensão de operação	10...30 DC V	Limite de alimentação
Consumo de corrente	< 17 mA	Corrente de operação

Saídas
Função de saída	PNP/NPN selecionável	Lógica de comutação automática
Frequência de comutação	10 Hz	Limite de operação de velocidade

Conectividade e ambiente
Interface	IO-Link	Protocolo de comunicação (COM1)
Proteção	IP65, IP67, IP69K	Grau de proteção contra ingresso

COMPATIBILIDADE

Comunicação

• IO-Link (COM1)

Conexões

Elétrica Cabo PVC 2m

Processo Montagem não embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanque de vidro	✓	Material não metálico permite a propagação do campo elétrico.
Tanque de aço inox	✗	Metal blinda o campo eletrostático do sensor.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KQ6001 12mm IO-Link PNP/NPN

Desligue a alimentação elétrica antes da conexão.
Fixe o sensor em suporte não metálico mantendo a distância necessária para montagem não embutida.
Conecte os fios do cabo (BN: marrom/V+, BU: azul/GND, BK: saída/IO-Link).
Ligue a alimentação e observe o LED de status.
Realize o ajuste de sensibilidade (Teach) se necessário.
Valide a comutação conforme a aproximação do material alvo.

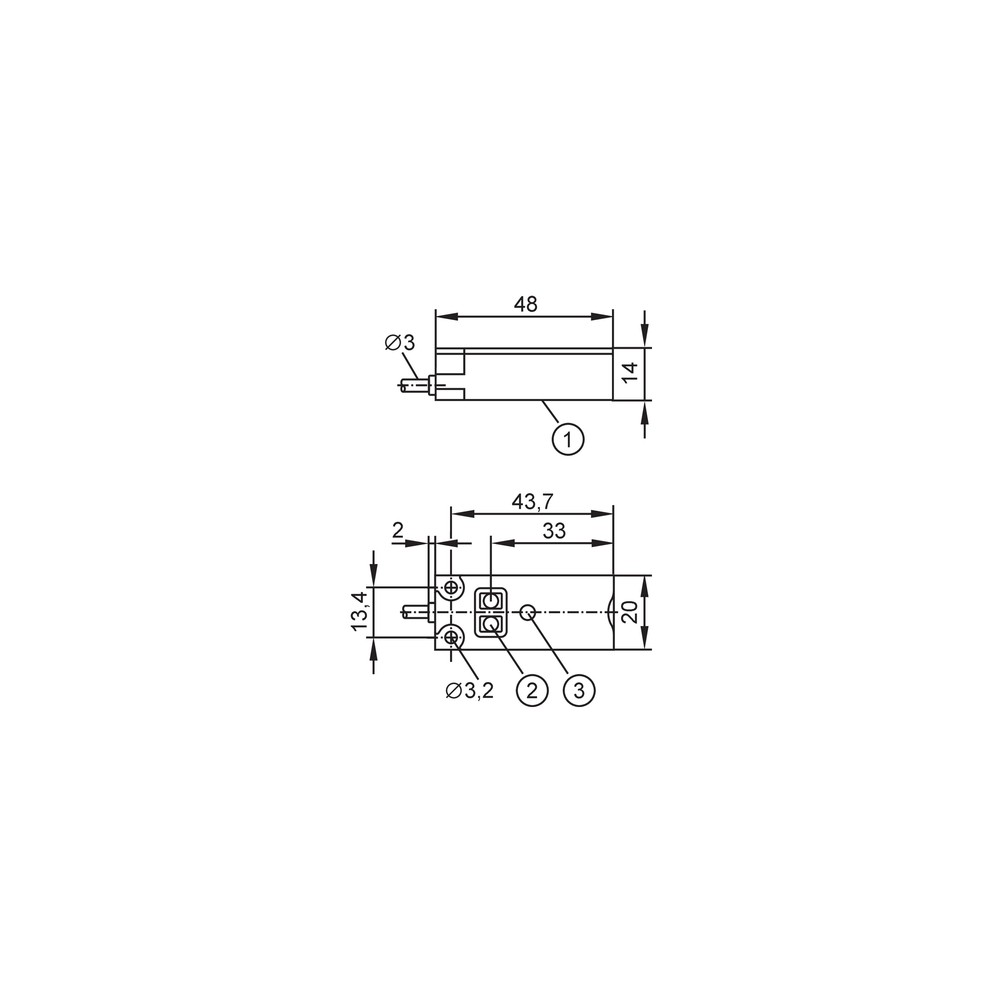

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Detecção intermitente ou incorreta	Sensor mal posicionado ou zona de montagem comprometida	Verificar se a montagem não embutida possui a zona livre necessária conforme manual
Sensor sempre ligado ou sempre desligado	Acúmulo de material na face ativa	Limpar a face ativa e realizar novo procedimento de Teach
Saída não comuta	Incompatibilidade de carga elétrica	Confirmar se o dispositivo receptor suporta a lógica PNP/NPN auto-ajustável
Falha na leitura IO-Link	Ruído ou interferência na linha de comunicação	Checar integridade do cabo e conexões conforme pinagem padrão

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho Técnico (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor capacitivo KQ6001 da IFM?

O KQ6001 é um sensor capacitivo retangular projetado para detecção de níveis em líquidos ou sólidos granulares, utilizando tecnologia de campo elétrico para monitoramento sem contato.

O que acompanha o produto e qual sua compatibilidade elétrica?

O sensor acompanha o corpo do dispositivo com cabo integrado de 2 metros e documentação técnica disponível para download, pronta para integração em sistemas PNP ou NPN.

O produto pode ser instalado em tanques metálicos?

O sensor não deve ser aplicado em recipientes metálicos, pois a blindagem do metal bloqueia o campo eletrostático necessário para a detecção de nível.

O sensor funciona através de paredes de aço ou metal?

Não é recomendado para detecção direta dentro de tubulações metálicas fechadas, pois o sensor depende da permeabilidade de materiais não metálicos para o funcionamento capacitivo.

O que fazer quando o sensor não apresenta sinal de saída?

A ausência de sinal pode indicar falha na alimentação ou incompatibilidade com a carga; verifique as conexões dos fios marrom, azul e preto conforme o manual.

Por que o sensor apresenta leituras instáveis ou incorretas?

Geralmente ocorre por acúmulo de resíduos na face ativa ou calibração incorreta; limpe a superfície do sensor e reexecute o processo de Teach.

Qual a vantagem de usar a interface IO-Link neste modelo?

O IO-Link permite parametrização remota, diagnósticos avançados e ajuste preciso de histerese, enquanto a tecnologia discreta padrão não oferece acesso a dados do processo.

Por que escolher este modelo em vez de sensores capacitivos convencionais?

Este modelo é ideal devido ao alto grau de proteção IP69K e flexibilidade de montagem, superando sensores capacitivos standard que não suportam lavagem industrial.

Quais os cuidados principais na instalação física?

Instale o dispositivo respeitando a zona livre de montagem não embutida e utilize o LED amarelo para confirmar o status de chaveamento durante o ajuste.

Como funciona o fornecimento deste sensor?

A IFM realiza a logística de despacho e entrega, assegurando a procedência do componente e suporte técnico conforme a disponibilidade do estoque.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação serial digital padrão (IEC 61131-9) para sensores e atuadores.

Capacitivo

Princípio de detecção baseado na alteração da capacitância do campo elétrico próximo à face do sensor (Ref.: Princípio de medida).

IP69K

Grau de proteção contra alta pressão e temperatura (lavagem industrial) (Ref.: Grau de proteção).

PNP/NPN

Configuração da saída que define o nível lógico da sinalização de comutação (Ref.: Função elétrica).

Não embutido

Tipo de montagem que exige uma zona livre de metal ao redor da face ativa do sensor (Ref.: Montagem).
