Sensor Capacitivo ifm KQ5100 - 12mm PNP IO-Link

Pré-visualizar: KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link

KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link

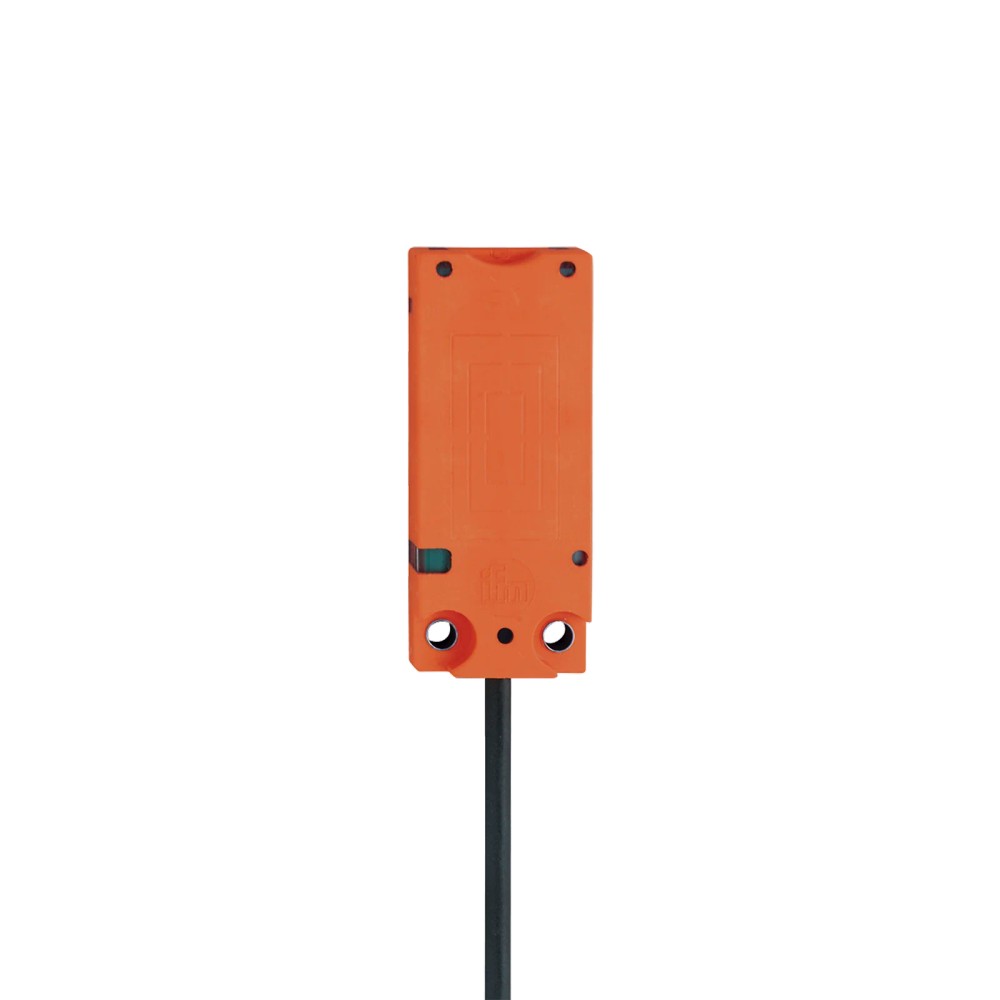

Imagem meramente ilustrativa

R$ 608,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ5100
EAN: 4021179282680
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link"

Destaques do Produto

Tecnologia de detecção

Capacitiva

Distância nominal

12 mm, montagem não embutida

Tipo de saída

PNP, abertura/fechamento selecionável

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

10...30 V DC

Conexão

Cabo PUR de 2 m, 3 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link

O KQ5100 é um sensor capacitivo para detecção de objetos ou níveis, com saída PNP e alcance nominal de detecção de 12 mm. Possui interface IO-Link, modo SIO e função de saída selecionável entre abertura e fechamento. Seu invólucro retangular mede 20 x 7 x 48 mm, e a conexão é feita por cabo PUR de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	12 mm; montagem não embutida
Saída	PNP; abertura/fechamento selecionável
Interface	IO-Link 1.1; modo SIO
Tensão de operação	10...30 V DC
Conexão elétrica	Cabo PUR de 2 m, 3 x 0,14 mm²
Dimensões	20 x 7 x 48 mm
Grau de proteção	IP 65, IP 67 e IP 69K
Temperatura ambiente	-40...80 °C
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de nível ou presença quando o alcance nominal de 12 mm e a montagem não embutida forem adequados à aplicação.
Sistemas de controle com entrada PNP compatível e alimentação DC entre 10 e 30 V.
Instalações que utilizem IO-Link 1.1 ou modo SIO, respeitando os requisitos do sistema controlador.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance nominal superior a 12 mm; a ficha não especifica uma distância maior para este modelo.
Entradas de controlador que não sejam compatíveis com saída PNP, após confirmação do esquema elétrico do sistema.
Aplicações que exijam frequência de comutação superior a 10 Hz.

APLICAÇÕES E USO

Detecção capacitiva de nível ou presença em máquinas e sistemas de automação, quando a distância de detecção requerida for compatível com 12 mm e a montagem não embutida.
Aplicações com entrada PNP e alimentação entre 10 e 30 V DC, respeitando a corrente constante máxima de saída de 100 mA.
Integração com mestre ou controlador IO-Link compatível com IO-Link 1.1 e COM1, ou operação em modo SIO.
O fabricante informa proteção IP 65, IP 67 e IP 69K e temperatura ambiente de -40 a 80 °C; a adequação depende das condições reais de montagem e operação.
A ficha não especifica materiais-alvo, composição do fluido, configuração de sensibilidade ou uma distância de detecção diferente de 12 mm. Validar a aplicação com o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link, verifique estes pontos:

Escolha o KQ5100 quando

A aplicação exigir detecção capacitiva não embutida, alcance nominal de 12 mm, saída PNP e alimentação DC de 10...30 V. Considere também a frequência de comutação de 10 Hz e a conexão por cabo PUR de 2 m.

Avalie outra configuração quando

O projeto exigir alcance superior a 12 mm, frequência acima de 10 Hz, conexão diferente do cabo fornecido ou um tipo de saída diferente de PNP. Confirme os requisitos do sensor alternativo na documentação do fabricante; a ficha não identifica modelos substitutos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor capacitivo KQ5100	Identificação do modelo conforme dados básicos do anúncio.
Marca	ifm	Fabricante indicado no anúncio.
Princípio de medida	Capacitivo	Princípio de detecção informado na ficha.
Alcance de detecção	12 mm	Alcance nominal informado; montagem não embutida.
Montagem	Não embutido	Condição de instalação indicada para o sensor.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 17 mA	Valor máximo informado na ficha como inferior a 17 mA.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima indicada para a saída de comutação.
Corrente constante máxima da saída DC	100 mA	Limite de corrente constante da saída de comutação.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação especificado.
Função de saída	Abertura/fechamento, selecionável	Comportamento selecionável conforme ficha.
Frequência de comutação DC	10 Hz	Frequência de comutação especificada para DC.
Distância real de comutação Sr	12 ± 10% mm	Valor real de comutação e tolerância declarados.
Variação no ponto de comutação	-20...20% de Sr	Variação especificada em relação a Sr.
Histerese	1...15% de Sr	Faixa de histerese indicada como percentual de Sr.
Display de status de chaveamento	1 LED amarelo	Indicador visual de estado da comutação.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface indicada para comunicação com sistema compatível.
Revisão IO-Link	1.1	Revisão informada para a interface.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Tipo de transferência	COM1 (4,8 kBaud)	Taxa de comunicação indicada.
SDCI-Padrão	IEC 61131-9 CDV	Referência normativa indicada na ficha.
DeviceID padrão	371	Identificador informado como padrão.
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo especificado para o ciclo do processo.
Ajuste de parâmetros	Somente via IO-Link	A ficha informa que os parâmetros são ajustáveis somente por IO-Link.

Conexão e pinagem
Conexão elétrica	Cabo PUR de 2 m; 3 x 0,14 mm²	Tipo, comprimento e seção indicados na ficha.
Número de fios	3	Configuração elétrica especificada.
Cores dos fios	BK = preto (OUT/IO-Link); BN = marrom (L+); BU = azul (L-)	Identificação de condutores fornecida pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-40...80 °C	Faixa ambiente de operação informada.
Grau de proteção	IP 65, IP 67 e IP 69K	Graus de proteção declarados para o invólucro; observar condições de instalação e documentação do fabricante.
Certificado UL	Ta -25...80 °C; Enclosure type Type 1; fontes de alimentação Class 2	Condições e classificações UL conforme informação da ficha.
EMC	EN 61000-4-2: 8 kV AD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 3 V; EN 55011 classe B	Ensaios e classificação EMC informados pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea; 30 g; 6 choques; 11 ms; meio seno (x, y, z)	Condições de ensaio de choque declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 10...55 Hz; amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou 55 Hz	Condições de ensaio de vibração declaradas.

Dados mecânicos
Invólucro	Retangular	Formato informado para o corpo do sensor.
Dimensões	20 x 7 x 48 mm	Dimensões informadas no anúncio.
Materiais	Invólucro: PBT; janela de LEDs: TPE-U; mangas de rosqueio: 1.4404 (aço inoxidável)	Materiais indicados na ficha.
Peso	36,7 g	Massa informada no conjunto de atributos do produto.

Dados de identificação e fornecimento
SKU	KQ5100	Código do produto no anúncio.
GTIN	4021179282680	Identificador comercial informado.
Part number no anúncio	KQ5100	Código apresentado nos dados básicos do anúncio.
Part number no catálogo associado	KQ-3120NFPKG	Código presente no dataset de catálogo associado; confirme a identificação com o fabricante se necessário.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no dataset.
MTTF	771 anos	Valor informado no dataset; não representa prazo de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor SSP 0 Generic Profiled Sensor; COM1, 4,8 kBaud; SDCI conforme IEC 61131-9 CDV.

• Modo SIO disponível.

• DeviceID padrão informado: 371.

Conexões

Elétrica Cabo PUR de 2 m, 3 x 0,14 mm²; 3 fios. BN marrom = L+, BU azul = L-, BK preto = OUT/IO-Link. Alimentação de 10...30 V DC; saída PNP, corrente constante máxima de 100 mA.

Processo Sensor capacitivo de invólucro retangular, dimensões 20 x 7 x 48 mm, montagem não embutida e alcance nominal de 12 mm. A ficha não informa conexão de processo roscada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada PNP, alimentação DC de 10...30 V e conexão elétrica compatível com o cabo de 3 fios	✓	Essas características correspondem à saída, alimentação e conexão indicadas para o sensor; verificar também os limites de corrente da entrada.
Rede ou mestre IO-Link compatível com IO-Link 1.1 e COM1 (4,8 kBaud)	✓	A ficha informa interface IO-Link 1.1 e taxa COM1 de 4,8 kBaud.
Sistema que utilize o sensor em modo SIO	✓	O modo SIO está indicado como disponível.
Aplicação que exija frequência de comutação acima de 10 Hz	✗	A frequência de comutação DC especificada é 10 Hz.
Instalação que exija alcance nominal acima de 12 mm	✗	O alcance de detecção informado é 12 mm; não há alcance superior especificado para este modelo.
Entrada elétrica exclusivamente NPN	✗	A ficha especifica saída PNP. Não é indicada saída NPN.

INSTALAÇÃO

Como instalar o KQ5100 IFM - Sensor Capacitivo ifm Detecção de nível 12mm PNP IO-Link

Confirme que a aplicação requer sensor capacitivo não embutido e que a geometria disponível comporta as dimensões de 20 x 7 x 48 mm.
Verifique a posição de montagem e mantenha a área de detecção conforme o desenho e as orientações do fabricante.
Instale o sensor de forma estável, sem aplicar esforço indevido ao corpo ou ao cabo.
Ligue a alimentação DC respeitando a identificação dos condutores: marrom em L+, azul em L- e preto em OUT/IO-Link.
Confirme que a entrada do controlador é compatível com saída PNP e que a alimentação está entre 10 e 30 V DC.
Após energizar, valide o chaveamento e, se usar IO-Link, configure os parâmetros pela interface; a ficha informa que o ajuste é feito somente via IO-Link.

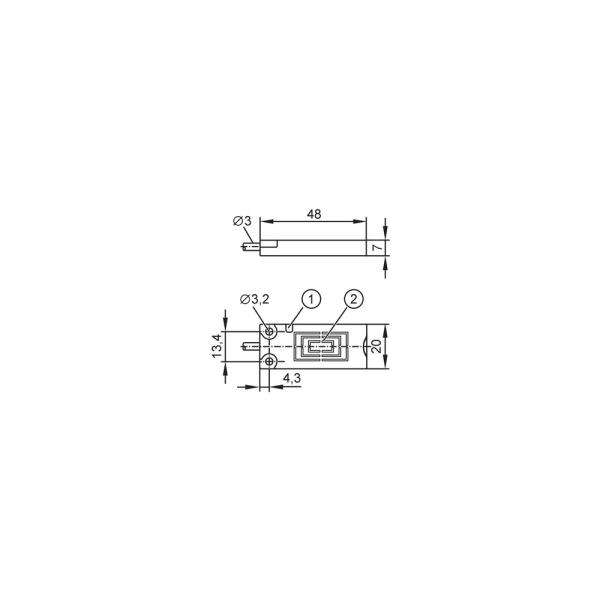

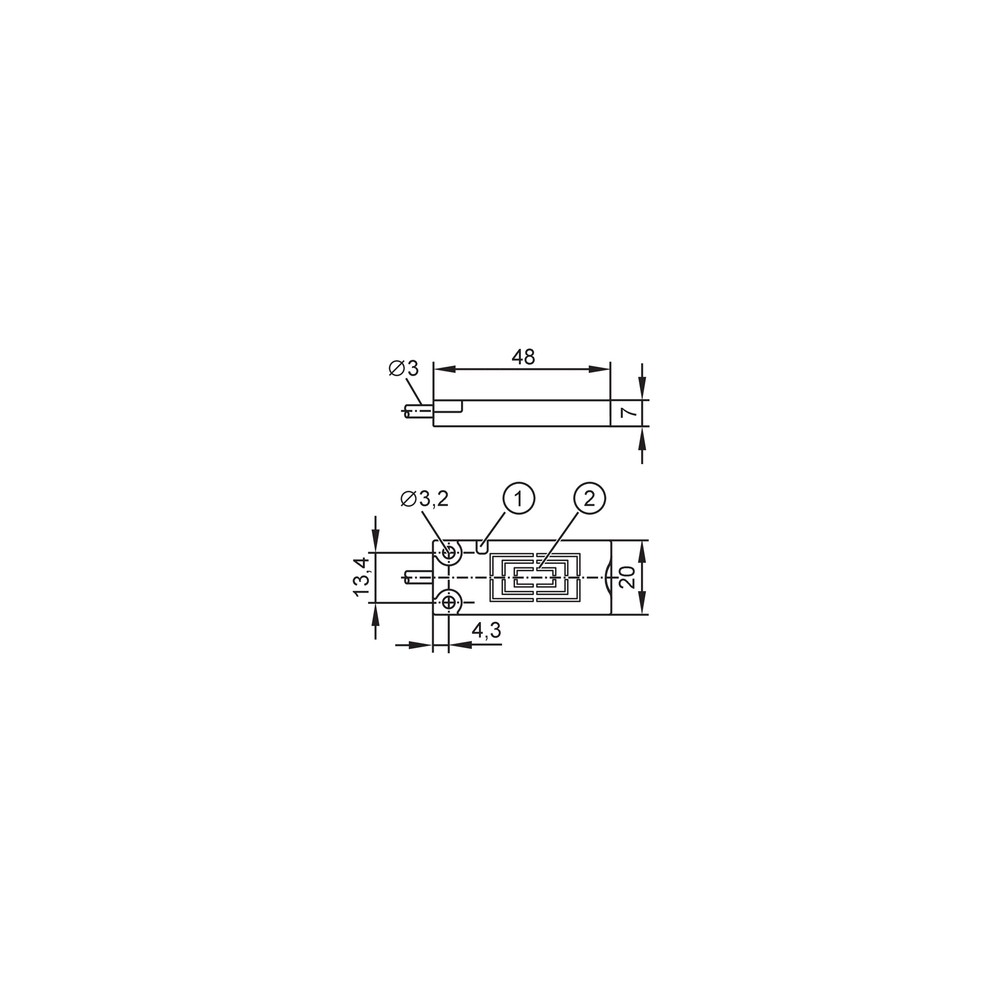

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o alvo está presente.	Alimentação fora da faixa, ligação incorreta dos condutores ou entrada do controlador incompatível com PNP.	Meça a alimentação nos condutores marrom e azul, confira a pinagem indicada pelo fabricante e valide se a entrada recebe sinal PNP.
O controlador não estabelece comunicação IO-Link.	Porta ou mestre configurado para modo incompatível, ligação incorreta ou parâmetros de comunicação não correspondentes.	Confirme a ligação do fio preto como OUT/IO-Link, a compatibilidade com IO-Link 1.1 e COM1 (4,8 kBaud), e consulte a configuração do mestre.
O ponto de comutação observado não corresponde ao esperado.	Alvo ou montagem fora das condições de detecção, ou diferença entre a distância nominal e o ponto real de comutação.	Confira a distância e a montagem não embutida; compare o comportamento com Sr de 12 ± 10% mm e a histerese de 1...15% de Sr.
A saída permanece inativa ou apresenta comportamento intermitente sob carga.	Carga excedendo o limite da saída ou falha de alimentação e cabeamento.	Verifique a corrente constante da carga, limitada a 100 mA, a tensão de alimentação e a integridade das conexões; consulte o datasheet se o problema persistir.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KQ5100 em português (Datasheet) Desenho em escala KQ5100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KQ5100 e para que serve?

É um sensor capacitivo da ifm para detecção de nível ou presença. Tem saída PNP, alcance nominal de 12 mm e interface IO-Link.

O que acompanha o produto?

A ficha informa uma peça por embalagem e conexão por cabo PUR de 2 m. Não há acessórios adicionais listados.

Posso ligar o KQ5100 em uma entrada NPN?

A ficha especifica saída PNP, não NPN. Confirme a compatibilidade elétrica da entrada do controlador antes da ligação.

Ele serve para uma aplicação que precisa detectar a mais de 12 mm?

A ficha especifica alcance de detecção de 12 mm e não informa alcance superior. Para uma distância maior, selecione um modelo cuja ficha confirme esse requisito.

O sensor está alimentado, mas a saída não muda; o que verifico?

Verifique a alimentação de 10...30 V DC, a pinagem e a compatibilidade PNP da entrada. Confira também a posição do alvo em relação ao alcance especificado.

O IO-Link não reconhece o sensor; preciso trocar a peça?

Antes de trocar, confirme que o mestre está configurado para IO-Link 1.1 e COM1, e verifique a ligação do fio preto como OUT/IO-Link. A ficha informa também o DeviceID padrão 371.

É melhor comprar um kit ou este sensor avulso?

A ficha identifica uma unidade por embalagem e não lista um kit ou acessórios inclusos. Se o projeto exigir componentes adicionais, eles devem ser especificados separadamente.

Quando devo escolher este modelo em vez de outro sensor capacitivo?

Escolha o KQ5100 se forem compatíveis a montagem não embutida, o alcance de 12 mm, a saída PNP e a frequência de comutação de 10 Hz. Compare com outra versão se algum desses limites não atender ao projeto.

Como faço a ligação elétrica do sensor?

Conecte marrom a L+, azul a L- e preto a OUT/IO-Link, respeitando a alimentação DC de 10...30 V. Consulte o datasheet para as instruções completas de instalação.

Posso configurar os parâmetros sem IO-Link?

A ficha informa que o ajuste dos parâmetros é feito somente via IO-Link. O modo SIO está disponível para operação, mas não é indicado como meio de configuração.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar um alvo; o KQ5100 tem alcance de detecção de 12 mm (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação especificado para o sensor (Ref.: Função elétrica).

IO-Link

Interface de comunicação indicada para troca de dados e ajuste de parâmetros do sensor (Ref.: Interface de comunicação; revisão 1.1).

Distância real de comutação especificada pelo fabricante para o sensor (Ref.: Distância real de comutação Sr: 12 ± 10% mm).

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante (Ref.: IP 65, IP 67 e IP 69K).
