Sensor de Nível Capacitivo IFM KQ1001

Pré-visualizar: KQ1001 IFM - Sensor de Nível Capacitivo IFM Medição Contínua IO-Link PNP/NPN IP65

KQ1001 IFM - Sensor de Nível Capacitivo IFM Medição Contínua IO-Link PNP/NPN IP65

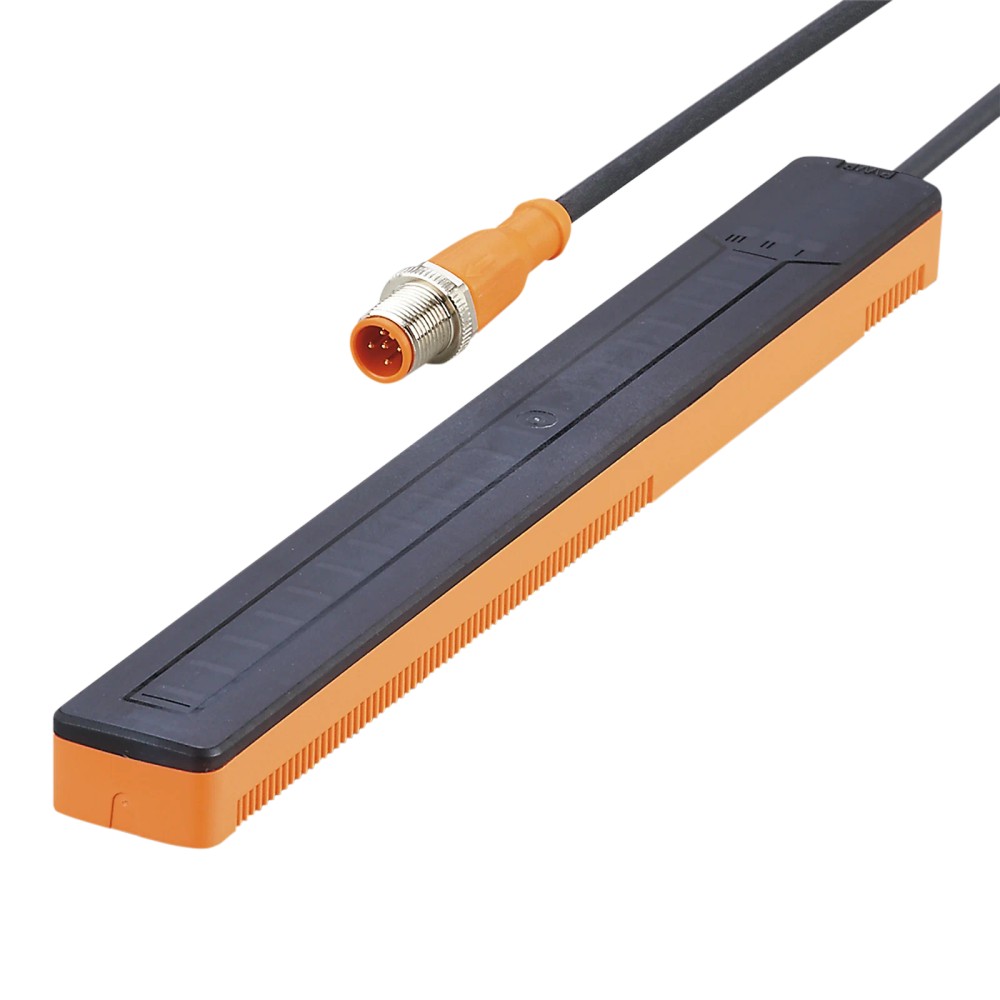

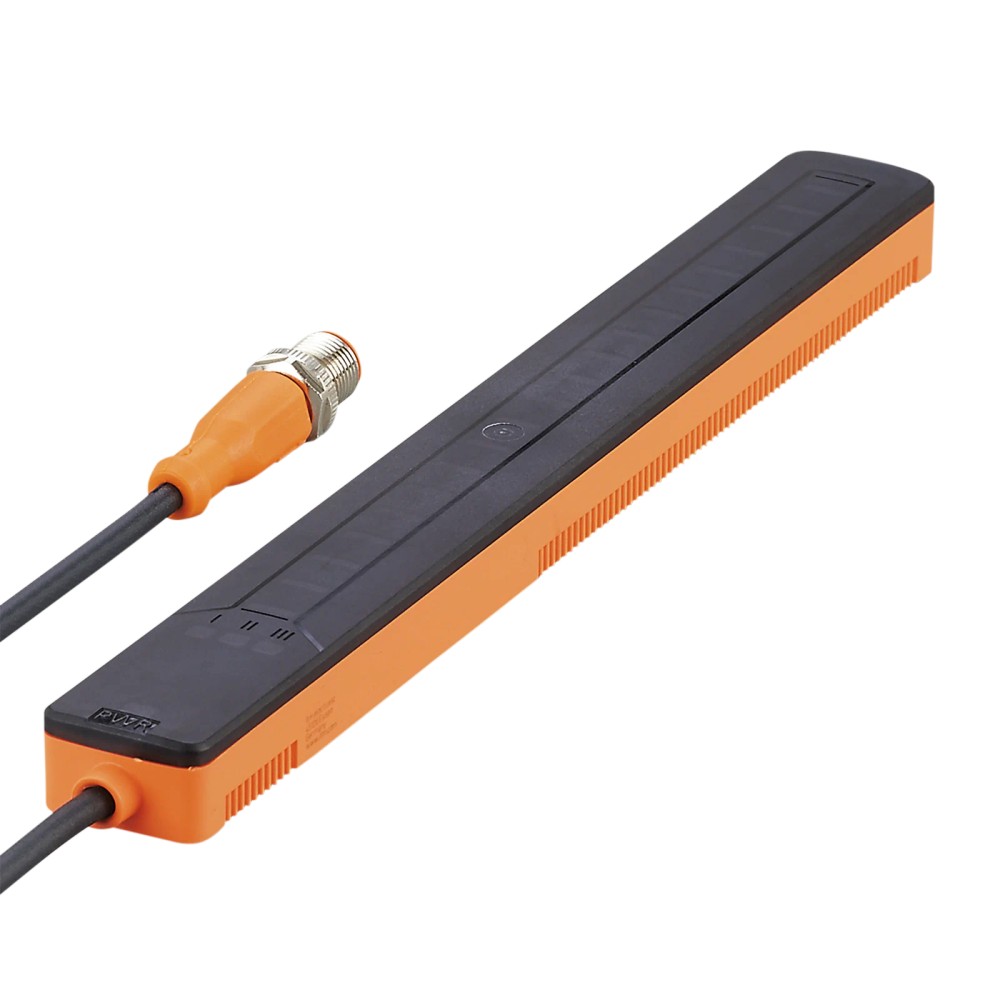

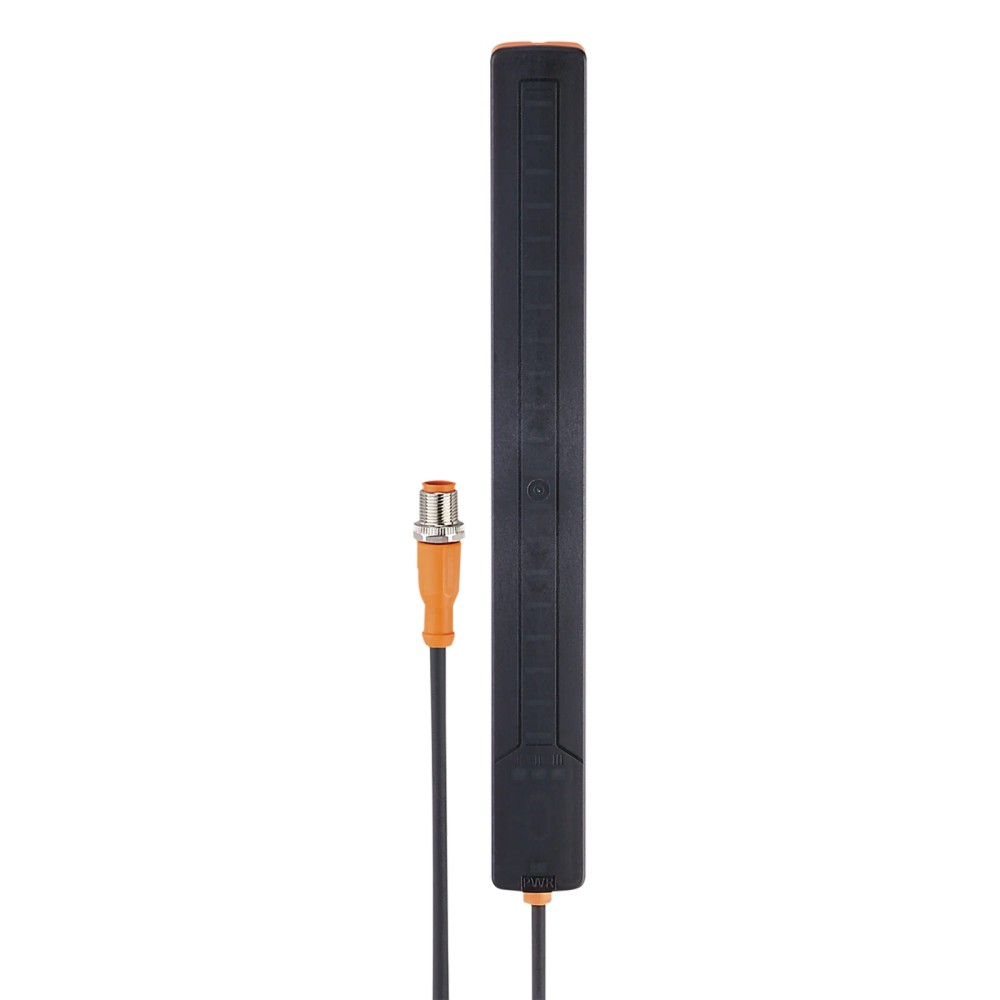

Imagem meramente ilustrativa

R$ 2.973,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KQ1001
EAN: 4021179315289
NCM do produto: 90261029

Destaques do Produto Princípio de medição...mais

Fechar menu

Saiba mais sobre: "KQ1001 IFM - Sensor de Nível Capacitivo IFM Medição Contínua IO-Link PNP/NPN IP65"

Destaques do Produto

Princípio de medição

Capacitivo

Material ou meio

Material a granel seco, soluções aquosas ou óleos

Superfície de montagem

Não metálica e não condutora

Sinal de saída

PNP/NPN parametrizável

Integração

IO-Link 1.1 ou modo SIO

Limitação de aplicação

Não utilizável para fluidos muito aderentes

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo capacitivo IFM KQ1001, IO-Link, saída PNP/NPN, IP65

O IFM KQ1001 é um sensor capacitivo para medição contínua de nível atrás de superfícies não metálicas e não condutoras. É indicado para material a granel seco, soluções aquosas e óleos, desde que o fluido não seja muito aderente. Oferece saída PNP/NPN parametrizável e comunicação IO-Link 1.1. Sua faixa de medição é inferior a 200 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de nível contínuo capacitivo
Faixa de medição	< 200 mm
Faixa de detecção	228 mm
Saída	PNP/NPN parametrizável
Comunicação	IO-Link 1.1; modo SIO disponível
Tensão de operação	10...30 V DC; IO-Link: 18...30 V DC
Conexão elétrica	Cabo PUR de 0,1 m; conexão M12, codificação A, 5 contatos
Proteção	IP65
Temperatura ambiente	-20...80 °C
Dimensões	255 x 28 x 16,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível através de superfícies não metálicas e não condutoras.
Aplicações com material a granel seco, soluções aquosas ou óleos, observando as condições de instalação e ajuste do fabricante.
Sistemas que aceitem saída PNP ou NPN parametrizável, ou integração IO-Link compatível com a versão 1.1.

⚠ Considere outro se precisa de:

Aplicações com fluidos muito aderentes: a ficha informa que o sensor não é utilizável nesse tipo de meio.
Montagem atrás de superfície metálica ou condutora: a aplicação declarada é atrás de superfícies não metálicas e não condutoras.
Instalações que exijam medição acima da faixa especificada, que é inferior a 200 mm.

APLICAÇÕES E USO

Aplicação comprovada: medição contínua de nível atrás de uma superfície não metálica e não condutora, conforme a aplicação declarada pelo fabricante.
Aplicação comprovada: detecção de nível em material a granel seco, soluções aquosas e óleos, desde que o meio não seja muito aderente.
Integração possível: envio dos dados por IO-Link 1.1 para um master com porta classe A, respeitando a tensão de alimentação indicada para IO-Link.
Limitação: a ficha não recomenda o uso em fluidos muito aderentes e especifica alcance de medição inferior a 200 mm.
Condições operacionais: verificar a temperatura ambiente permitida e a compatibilidade da superfície de montagem com o princípio capacitivo antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo capacitivo IFM KQ1001, IO-Link, saída PNP/NPN, IP65, verifique estes pontos:

Escolha o KQ1001

Quando a aplicação exigir medição capacitiva contínua atrás de uma superfície não metálica e não condutora, com faixa de medição inferior a 200 mm, e o meio for material a granel seco, solução aquosa ou óleo não muito aderente.

Verifique a integração elétrica e de comunicação

Confirme se o controlador aceita a saída PNP/NPN parametrizável ou IO-Link 1.1. Para operação IO-Link, a tensão indicada é 18...30 V DC; em operação sem IO-Link, a tensão de operação indicada é 10...30 V DC.

Busque outra solução para a condição de processo

Se o fluido for muito aderente, a própria ficha exclui essa aplicação. Para superfícies metálicas ou condutoras, ou para medições fora da faixa declarada, valide outro princípio ou modelo com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	IFM KQ1001	Identificação do produto.
Tipo de produto	Sensor de nível contínuo capacitivo	Princípio de medição informado na ficha.
Aplicação	Medição contínua atrás de superfícies não metálicas e não condutoras	Condição de aplicação declarada.
Meios indicados	Material a granel seco, soluções aquosas e óleos	Meios listados na ficha; fluidos muito aderentes são excluídos.

Faixa de medição
Alcance de medição	< 200 mm	Limite declarado para a faixa de medição.
Faixa de detecção	228 mm	Valor indicado na ficha técnica; não substituir pela faixa de medição.
Resolução	1% do valor final	Incremento de resolução especificado.
Intervalo de indicação	1%	Intervalo indicado para os valores medidos.
Ponto de comutação SP	5...95%	Faixa de ajuste indicada para o ponto de comutação.
Ponto de retorno rP	4...94%	Faixa de ajuste indicada para o ponto de retorno.

Precisão e desvios
Repetibilidade	2% do valor final	Valor de repetibilidade informado na ficha.
Desvio de linearidade	1% do valor final	Desvio especificado em relação à linearidade.
Variação de offset	4% do valor final	Variação de offset especificada.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação indicada para operação.
Tensão em IO-Link	18...30 V DC	Faixa de alimentação indicada quando utilizada comunicação IO-Link.
Consumo de corrente	< 50 mA	Valor máximo informado para o consumo do dispositivo.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.

Saídas e proteção das saídas
Função elétrica	PNP/NPN, parametrizável	Configuração da saída de comutação.
Número de fios	3	Quantidade de fios indicada no anúncio.
Quantidade de saídas digitais	3	Quantidade informada nos dados técnicos.
Dados de processo binários	3	Quantidade declarada de dados binários de processo.
Dados de processo analógicos	1	Quantidade declarada de dados analógicos de processo.
Corrente máxima constante da saída de comutação DC	200 mA	Limite especificado para corrente constante da saída.
Resistência máxima da saída de comutação	8 Ω	Valor máximo indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado pelo fabricante.

Tempos de reação
Tempo de resposta	1300 ms	Tempo informado na ficha para resposta.
Tempo máximo de atraso de disponibilidade	1300 ms	Tempo máximo declarado até a disponibilidade.
Tempo mínimo do ciclo do processo	7,2 ms	Tempo mínimo especificado para o ciclo do processo IO-Link.

Interfaces e parâmetros
Interface de comunicação	IO-Link	Interface digital declarada.
Versão IO-Link	1.1	Revisão da interface informada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação SDCI.
Classe de master port exigida	A	Classe de porta exigida para integração IO-Link.
Modo SIO	Sim	Modo SIO indicado como disponível.
Ajustes de parâmetros	Amortecimento; histerese/janela; sinalização de falha; diagnóstico; sensibilidade; temperatura interna; limitação da faixa de medição; retardo de comutação; calibração do ponto zero; direção de montagem; desativação dos LEDs	Possibilidades de ajuste listadas na ficha.

Condições ambientais e resistência
Temperatura ambiente	-20...80 °C	Faixa de temperatura ambiente indicada para operação.
Temperatura de armazenamento	-25...85 °C	Faixa especificada para armazenamento.
Temperatura ambiente certificada UL	-25...60 °C	Faixa informada especificamente para a certificação UL.
Grau de proteção	IP65	Classificação declarada na ficha.
Resistência a choques	EN 60068-2-27, 15 g, 11 ms	Condição de ensaio indicada.
Resistência a vibrações	EN 60068-2-6, 5 g (10...2000 Hz)	Condição de ensaio indicada.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato indicado para identificação mecânica.
Dimensões	255 x 28 x 16,7 mm	Dimensões externas informadas.
Material do invólucro	PBT	Material informado para o invólucro.
Material da tampa	PC	Material informado para a tampa.
Peso	377,5 g	Peso indicado nos dados técnicos do produto.

Conexão elétrica
Cabo	PUR, 0,1 m	Tipo e comprimento de cabo informados.
Conector	M12, codificação A, 5 contatos	Conexão elétrica especificada.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador de operação informado.
Função de display	20 LEDs verdes	Informação de display indicada na ficha.
Status de chaveamento	3 LEDs amarelos	Indicação de estado de comutação.

Certificações e dados de confiabilidade
Certificado UL	Arquivo E174191; aprovação D006	Identificadores indicados nos dados técnicos.
Enclosure type UL	Type 1	Classificação de invólucro declarada para UL.
Fontes de alimentação UL	Limited Voltage/Current	Categoria indicada nos dados de certificação.
MTTF	290 anos	Valor informado pelo fabricante; não representa garantia de vida útil.
NCM	9026.10.29	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Padrão SDCI: IEC 61131-9.

• Requer master port IO-Link classe A.

Conexões

Elétrica Conexão por cabo PUR de 0,1 m e conector M12 codificação A com 5 contatos. A ficha informa saída PNP/NPN parametrizável, 3 fios e tensão de operação de 10...30 V DC; para IO-Link, 18...30 V DC. A corrente máxima constante da saída de comutação DC é 200 mA. Verifique a pinagem no datasheet antes de energizar.

Processo Medição capacitiva contínua atrás de superfícies não metálicas e não condutoras. Não há conexão de processo mecânica especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição atrás de superfície não metálica e não condutora	✓	Essa condição corresponde à aplicação declarada para o sensor.
Material a granel seco, solução aquosa ou óleo não muito aderente	✓	Esses meios são indicados na ficha do produto.
Fluido muito aderente	✗	A ficha informa expressamente que o sensor não é utilizável para fluidos muito aderentes.
Integração IO-Link com master port classe A	✓	A ficha especifica IO-Link 1.1 e classe de master port exigida A.
Alimentação abaixo de 18 V DC durante comunicação IO-Link	✗	A tensão indicada para IO-Link é 18...30 V DC.
Medição requerida acima de 200 mm	✗	A faixa de medição especificada é inferior a 200 mm.

INSTALAÇÃO

Como instalar o Sensor de nível contínuo capacitivo IFM KQ1001, IO-Link, saída PNP/NPN, IP65

Confirme que a aplicação corresponde à medição capacitiva atrás de uma superfície não metálica e não condutora e que o meio não é muito aderente.
Verifique as dimensões do sensor e o espaço disponível para montagem consultando o desenho dimensional.
Posicione e fixe o sensor conforme a orientação e o método de montagem definidos para a aplicação; consulte o datasheet para detalhes de instalação.
Conecte o cabo PUR de 0,1 m e o conector M12 de acordo com o esquema de ligação do fabricante; não deduza a pinagem apenas pela quantidade de contatos.
Alimente o sensor dentro da faixa aplicável: 10...30 V DC em operação geral ou 18...30 V DC quando utilizar IO-Link.
Configure a saída PNP/NPN ou a comunicação IO-Link e os parâmetros necessários; confirme o estado pelos LEDs e valide a medição no controlador.

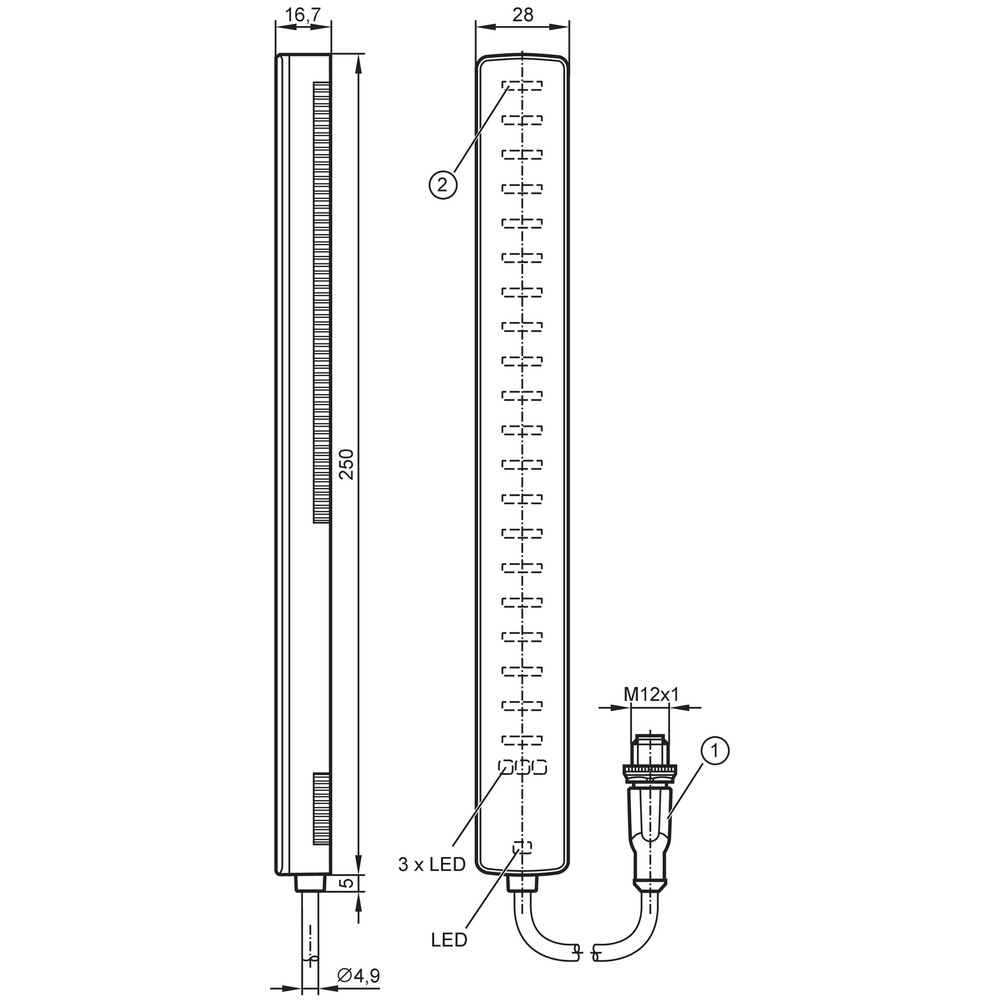

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Fita adesiva, 1 unidade, dimensões 1,2 x 23 x 240 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta sinal ou não inicializa.	Alimentação ausente ou fora da faixa especificada, ou ligação elétrica incorreta.	Meça a tensão nos terminais conforme a ligação do fabricante e confirme se está dentro da faixa de operação aplicável.
O nível indicado é instável ou não corresponde à condição observada.	Condição de montagem, sensibilidade ou parâmetros de medição podem não estar ajustados à aplicação.	Confirme o posicionamento e a superfície de montagem; revise a sensibilidade, o amortecimento e a faixa de medição configurada.
O controlador não reconhece o dispositivo por IO-Link.	Incompatibilidade de alimentação, porta master ou configuração de comunicação.	Confirme a alimentação de 18...30 V DC para IO-Link, o uso de master port classe A e a configuração IO-Link 1.1.
A saída de comutação não muda no ponto esperado.	Tipo PNP/NPN ou ponto de comutação configurado de forma incompatível com a entrada do controlador ou com o processo.	Verifique a parametrização da saída, a compatibilidade da entrada do controlador e os valores de SP e rP configurados.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM KQ1001 em português (Datasheet) Desenho em escala do IFM KQ1001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KQ1001 e para que serve?

É um sensor capacitivo de nível contínuo para medir atrás de superfícies não metálicas e não condutoras. A ficha indica uso com material a granel seco, soluções aquosas e óleos não muito aderentes.

Com quais sistemas de automação ele pode se comunicar?

Ele oferece IO-Link 1.1, modo SIO e saída de comutação PNP/NPN parametrizável. Para IO-Link, a ficha exige uma master port classe A.

O que acompanha o produto?

A ficha lista uma fita adesiva de 1,2 x 23 x 240 mm como material incluído. O sensor também possui cabo PUR de 0,1 m e conexão M12 conforme os dados técnicos.

Posso usar o KQ1001 em fluido muito aderente?

Não. A ficha informa que o sensor não é utilizável para fluidos muito aderentes.

Ele funciona instalado atrás de uma superfície metálica?

A aplicação declarada é atrás de superfícies não metálicas e não condutoras. A ficha não indica compatibilidade com superfícies metálicas.

O sensor está instalado, mas não há leitura; o que verifico antes de trocar?

Confira primeiro a alimentação, a ligação elétrica e a faixa de tensão exigida pelo modo de operação. Depois, confirme a configuração da saída ou do IO-Link e o estado indicado pelos LEDs.

A leitura oscila ou o ponto de comutação parece incorreto; o que pode estar acontecendo?

A montagem ou os parâmetros de sensibilidade, amortecimento, histerese e ponto de comutação podem não estar adequados à aplicação. Verifique também se o meio é compatível e se a instalação respeita a superfície indicada.

É melhor escolher este sensor ou um sensor pontual?

O KQ1001 é especificado como sensor de nível contínuo, com faixa de medição inferior a 200 mm. Se a aplicação exigir apenas uma indicação pontual ou outro princípio de medição, compare com um modelo especificado para essa necessidade.

O KQ1001 é fornecido como kit com controlador ou master IO-Link?

A ficha lista o sensor e uma fita adesiva como material incluído, mas não informa controlador ou master IO-Link incluído. Verifique separadamente os componentes necessários à arquitetura do sistema.

Como faço a instalação e a ligação elétrica?

Confira o desenho dimensional e siga a ligação indicada no datasheet antes de energizar o equipamento. A ficha informa conector M12 de 5 contatos, mas a pinagem deve ser consultada na documentação do fabricante.

GLOSSÁRIO TÉCNICO

Princípio capacitivo

Método de medição usado pelo sensor para detectar variações associadas ao nível do meio. (Ref.: princípio de medida capacitivo)

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1)

PNP/NPN

Tipos de saída de comutação que podem ser parametrizados conforme a entrada do sistema de controle. (Ref.: função elétrica PNP/NPN parametrizável)

Resolução

Incremento indicado para a diferenciação do valor medido. (Ref.: resolução de 1% do valor final)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos conforme o código IP. (Ref.: grau de proteção IP65)
