Sensor Capacitivo IFM KN5121 - Alta Temperatura M30

Pré-visualizar: KN5121 IFM - Sensor Capacitivo IFM Alta Temperatura M30 PNP 230°C

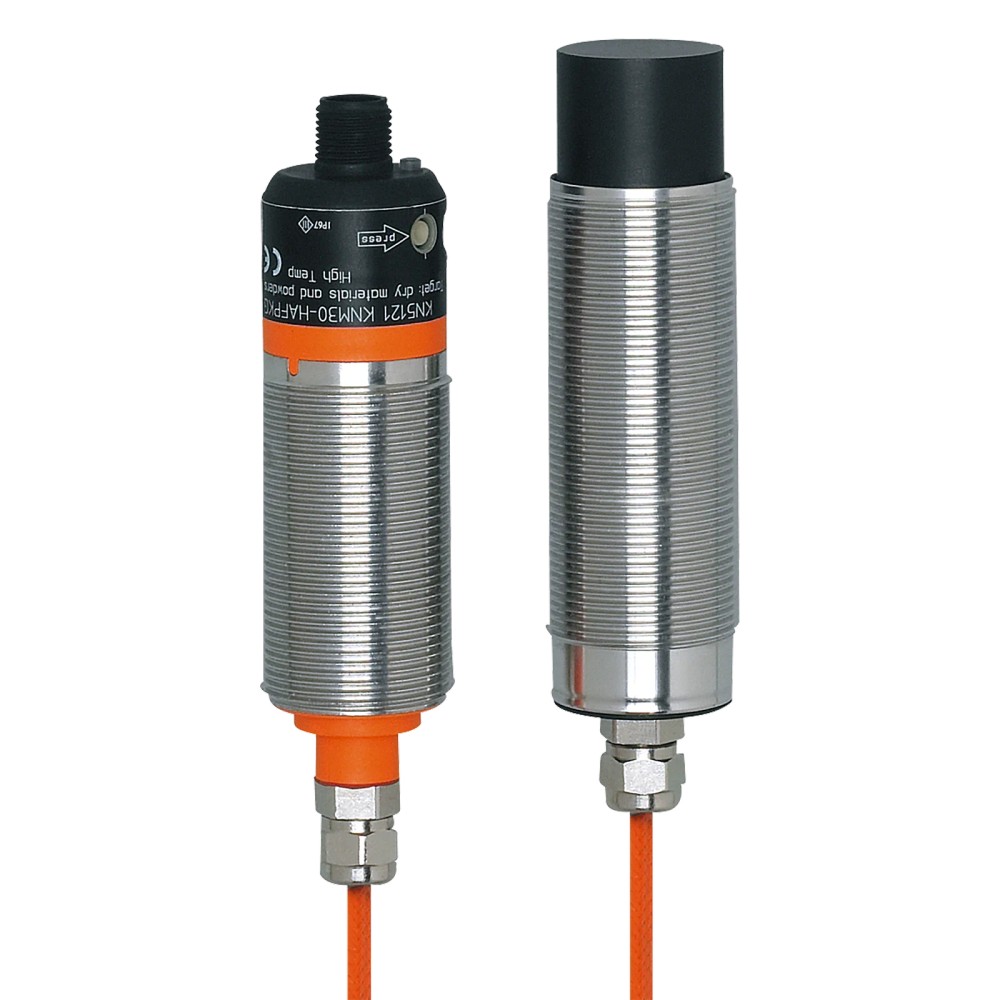

KN5121 IFM - Sensor Capacitivo IFM Alta Temperatura M30 PNP 230°C

Imagem meramente ilustrativa

R$ 5.489,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KN5121
EAN: 4021179148795
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KN5121 IFM - Sensor Capacitivo IFM Alta Temperatura M30 PNP 230°C"

Destaques do Produto

Tecnologia

Capacitiva

Temperatura ambiente

-15 a 230 °C

Saída

PNP, abertura/fechamento selecionável

Montagem

M30 x 1,5; comprimento 116 mm

Conexão

Cabo PFA de 2 m; conexão M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KN5121 IFM — Sensor capacitivo de alta temperatura M30, saída PNP, até 230 °C

O IFM KN5121 é um sensor capacitivo destinado à detecção em aplicações de alta temperatura. Possui saída PNP e função de abertura ou fechamento selecionável. Opera em temperatura ambiente de -15 a 230 °C e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Aplicação informada	Alta temperatura
Rosca e comprimento	M30 x 1,5; 116 mm
Saída de comutação	PNP
Função de saída	Abertura / fechamento, selecionável
Alimentação	DC
Conexão	Cabo PFA de 2 m; conexão M12
Fiação	3 fios
Temperatura ambiente	-15 a 230 °C
Proteção e frequência de comutação	IP67; 10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva em aplicações cuja temperatura ambiente esteja dentro da faixa informada de -15 a 230 °C.
Instalações que requeiram saída PNP e permitam selecionar a função de abertura ou fechamento.
Montagem compatível com rosca M30 x 1,5 e comprimento de 116 mm.

⚠ Considere outro se precisa de:

Não selecione para uma aplicação cuja temperatura ambiente exceda 230 °C ou fique abaixo de -15 °C.
Não selecione se o circuito exigir uma saída diferente de PNP; confirme a entrada do equipamento receptor antes da compra.
A ficha não informa distância de detecção, materiais detectáveis específicos ou tolerâncias de montagem. Valide esses requisitos no datasheet antes de especificar.

APLICAÇÕES E USO

Aplicação em detecção capacitiva quando a temperatura ambiente da instalação estiver entre -15 e 230 °C; a ficha não detalha materiais-alvo ou distância de detecção.
Integração com circuito de controle DC que aceite saída PNP de três fios; confirme tensão e esquema de ligação na documentação do fabricante.
Montagem em alojamento roscado M30 x 1,5 com espaço para o comprimento de 116 mm. A adequação do ponto de instalação deve ser validada no equipamento.

COMO ESCOLHER

Antes de comprar o KN5121 IFM — Sensor capacitivo de alta temperatura M30, saída PNP, até 230 °C, verifique estes pontos:

Escolha o KN5121 quando

A aplicação requer detecção capacitiva em ambiente entre -15 e 230 °C, saída PNP e montagem roscada M30 x 1,5. Verifique também a frequência de comutação de 10 Hz e a compatibilidade elétrica com o circuito receptor.

Busque outra especificação quando

A faixa de temperatura exigida estiver fora dos limites informados, o controlador não aceitar saída PNP ou a montagem não comportar M30 x 1,5 e 116 mm. Para requisitos de distância de detecção, material do alvo ou condições não descritas, consulte o datasheet antes de comparar modelos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	KN5121	Código do produto informado na ficha.
Marca	IFM	Fabricante informado na ficha.
Tipo de produto	Sensor capacitivo para alta temperatura	Tecnologia e aplicação declaradas.
SKU / Part Number	KN5121	Identificadores do produto.
GTIN	4021179148795	Identificador comercial informado na ficha.
Categoria	Sensores	Categoria informada no anúncio.

Dados elétricos e saídas
Tipo de tensão	DC	Tipo de tensão declarado; a ficha disponível não informa tensão nominal.
Número de fios	3 fios	Configuração indicada na ficha.
Saída de comutação	PNP	Tipo de saída declarado.
Função de saída	Abertura / fechamento, selecionável	Função selecionável indicada na ficha; consulte o datasheet para configuração.
Frequência de comutação	10 Hz	Valor informado na ficha.

Conexões
Conexão	Cabo PFA de 2 m; conexão M12	Descrições de conexão informadas no anúncio; confirme o esquema de ligação no datasheet.

Condições ambientais
Temperatura ambiente	-15 a 230 °C	Faixa declarada para temperatura ambiente.
Grau de proteção	IP67	Grau informado na ficha; condições de ensaio e instalação devem ser consultadas na documentação do fabricante.

Dados mecânicos
Dimensões	M30 x 1,5; comprimento 116 mm	Dimensões informadas na ficha.
Peso	443,45 g	Valor presente nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; não há protocolo indicado para este sensor.

Conexões

Elétrica Sensor DC de 3 fios, saída PNP, com função de abertura/fechamento selecionável. A ficha informa cabo PFA de 2 m e conexão M12; confirme no datasheet e no esquema do fabricante a configuração de ligação e a interface correspondente ao equipamento receptor.

Processo Rosca M30 x 1,5; comprimento informado de 116 mm. A compatibilidade mecânica depende do alojamento e do espaço disponíveis na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo compatível com sensor DC de 3 fios e saída PNP	✓	A ficha informa alimentação DC, três fios e saída de comutação PNP; valide a ligação conforme o esquema do fabricante.
Instalação com rosca M30 x 1,5 e espaço para comprimento de 116 mm	✓	As dimensões informadas correspondem à rosca e ao comprimento do sensor.
Aplicação com temperatura ambiente entre -15 e 230 °C	✓	Essa é a faixa de temperatura ambiente declarada na ficha.
Aplicação com temperatura ambiente abaixo de -15 °C ou acima de 230 °C	✗	A condição fica fora da faixa de temperatura ambiente informada.
Equipamento receptor que exija saída NPN ou outro tipo de saída	✗	A ficha declara saída PNP; não declara saída NPN.
Integração que dependa de protocolo de comunicação específico	✗	A ficha disponível não informa protocolo de comunicação; confirme a necessidade no datasheet e no projeto.

INSTALAÇÃO

Como instalar o KN5121 IFM — Sensor capacitivo de alta temperatura M30, saída PNP, até 230 °C

Confirme no projeto que a temperatura ambiente está dentro da faixa declarada para o sensor.
Verifique se o alojamento aceita rosca M30 x 1,5 e se há espaço para o comprimento de 116 mm.
Confira no datasheet a configuração mecânica e as instruções de montagem aplicáveis à instalação.
Confirme que o circuito receptor aceita sensor DC de três fios com saída PNP.
Use o esquema de ligação do fabricante para conectar o cabo ou a conexão M12; não deduza a pinagem apenas pelo número de fios.
Após a montagem, verifique a comutação e selecione a função de abertura ou fechamento conforme o circuito de controle.

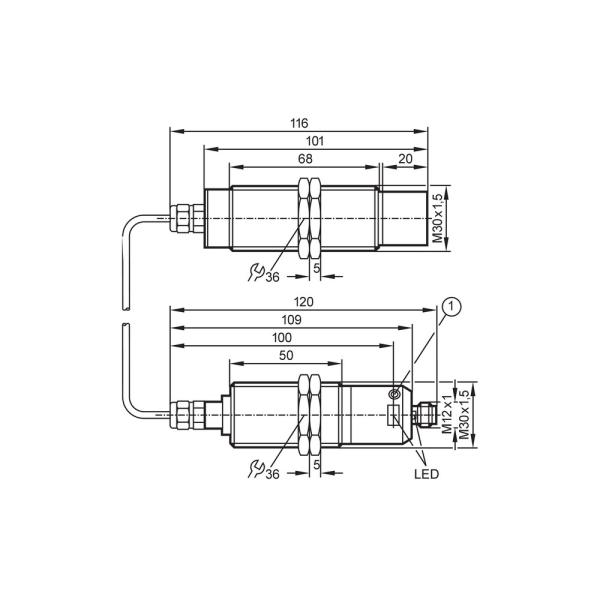

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não registra a comutação.	Possível incompatibilidade entre a saída PNP do sensor e a entrada do circuito, ou ligação incorreta.	Confirme que a entrada aceita PNP e compare cada ligação com o esquema elétrico do datasheet; verifique também a alimentação DC prevista no projeto.
A saída comuta em lógica oposta à esperada.	A função de abertura ou fechamento selecionável pode não corresponder à lógica requerida pelo controle.	Confira a configuração da função no datasheet e verifique o estado da saída durante a condição de detecção.
O sensor não detecta o alvo na posição instalada.	A distância de detecção e a adequação do material do alvo não estão especificadas nos dados disponíveis; também pode haver posicionamento inadequado.	Consulte os limites e condições de detecção no datasheet e compare-os com o material e a posição reais do alvo antes de substituir o sensor.
O funcionamento é intermitente em serviço quente.	A temperatura ambiente pode estar fora da faixa declarada ou pode haver uma condição de montagem ou ligação que precisa ser verificada.	Meça a temperatura ambiente no local de instalação e confirme que está entre -15 e 230 °C; depois revise a montagem e a ligação conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KN5121 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KN5121 e para que tipo de aplicação serve?

É um sensor capacitivo para aplicações de alta temperatura. A ficha informa saída PNP, função de abertura/fechamento selecionável e temperatura ambiente de -15 a 230 °C.

O KN5121 pode ser ligado a qualquer CLP?

Não é possível afirmar compatibilidade com qualquer CLP. O equipamento receptor precisa aceitar saída PNP de sensor DC de três fios; confirme também a tensão e a ligação no datasheet.

O que acompanha o produto?

A ficha não informa acessórios inclusos. Ela identifica o sensor e suas conexões, mas não especifica itens adicionais fornecidos.

Este sensor funciona em temperaturas acima de 230 °C?

A ficha declara temperatura ambiente até 230 °C. Não use essa informação como confirmação de operação acima desse limite; consulte o fabricante para condições diferentes.

Posso usar o KN5121 em um circuito que exige saída NPN?

A ficha declara saída PNP, não NPN. Se o circuito exige NPN, confirme a compatibilidade elétrica antes da compra ou da instalação.

O sensor é indicado se eu preciso detectar um material específico ou a uma distância definida?

A ficha disponível não informa materiais detectáveis específicos nem distância de detecção. Consulte o datasheet para validar esses requisitos antes de selecionar o sensor.

A saída está invertida ou o CLP não reconhece o sinal: o que verifico primeiro?

Confira se a entrada do CLP aceita PNP e compare a ligação com o esquema do fabricante. Se o sinal for reconhecido com lógica oposta, verifique a seleção entre abertura e fechamento.

O sensor parou de operar de forma estável em uma máquina quente; devo trocá-lo?

Antes da troca, verifique a temperatura ambiente no ponto de instalação, que deve estar entre -15 e 230 °C, e revise a ligação e a montagem conforme o datasheet.

Como verifico se o KN5121 cabe no ponto de montagem?

Compare a rosca M30 x 1,5 e o comprimento de 116 mm informados na ficha com o alojamento e o espaço disponíveis. Consulte o desenho dimensional antes de usinar ou instalar.

Como escolher entre este sensor e outro modelo capacitivo?

Compare primeiro a faixa de temperatura, a saída exigida pelo controlador e a montagem mecânica. Para este modelo, a ficha declara PNP, -15 a 230 °C e M30 x 1,5; valide distância e material do alvo no datasheet.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza tecnologia capacitiva; a ficha identifica o KN5121 como capacitivo. (Ref.: Tipo de sensor)

PNP

Tipo de saída de comutação declarado para o sensor; deve ser compatível com a entrada do circuito receptor. (Ref.: Saída de comutação)

Abertura / fechamento

Função de saída selecionável indicada na ficha; consulte o datasheet para detalhes de configuração. (Ref.: Função de saída)

IP67

Grau de proteção informado para o produto; consulte a documentação do fabricante para condições e limites de aplicação. (Ref.: Grau de proteção)

M30 x 1,5

Dimensão de rosca informada para a montagem do sensor. (Ref.: Dimensões)
