Sensor Capacitivo IFM KI6005

Pré-visualizar: KI6005 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm

KI6005 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm

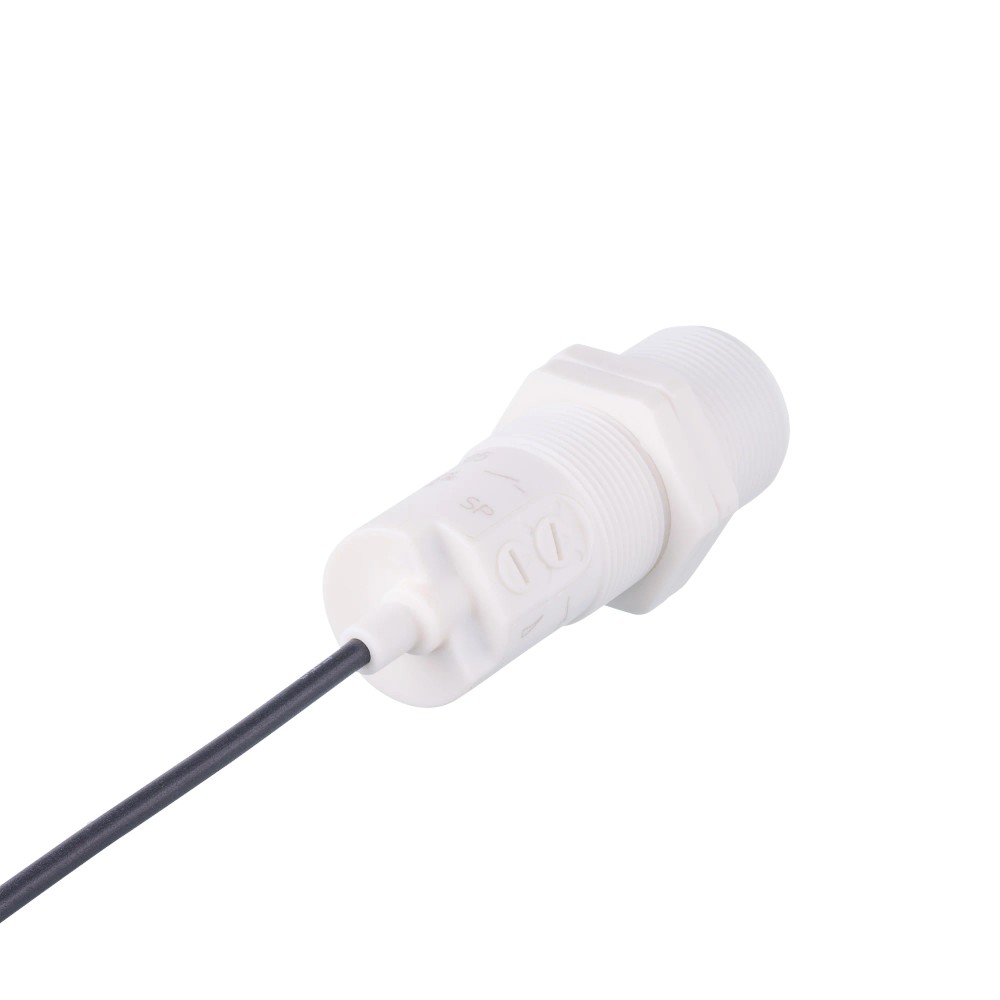

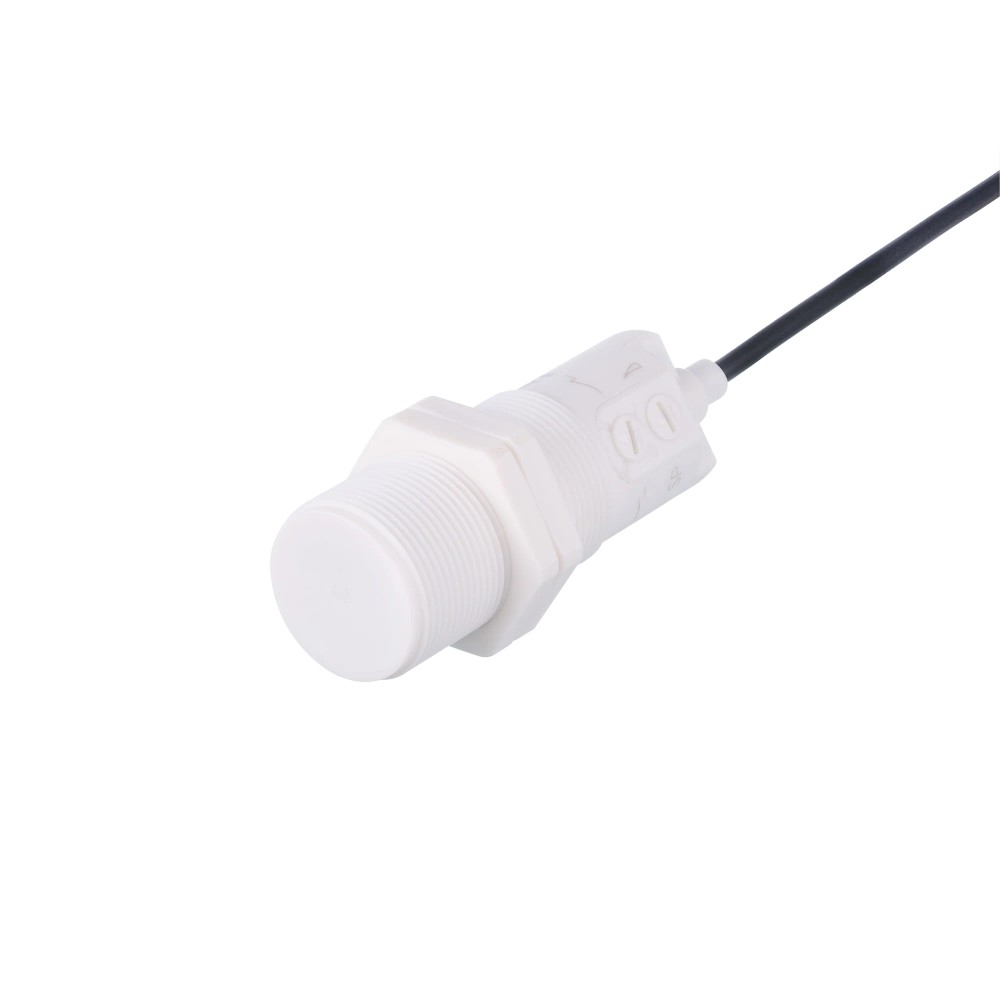

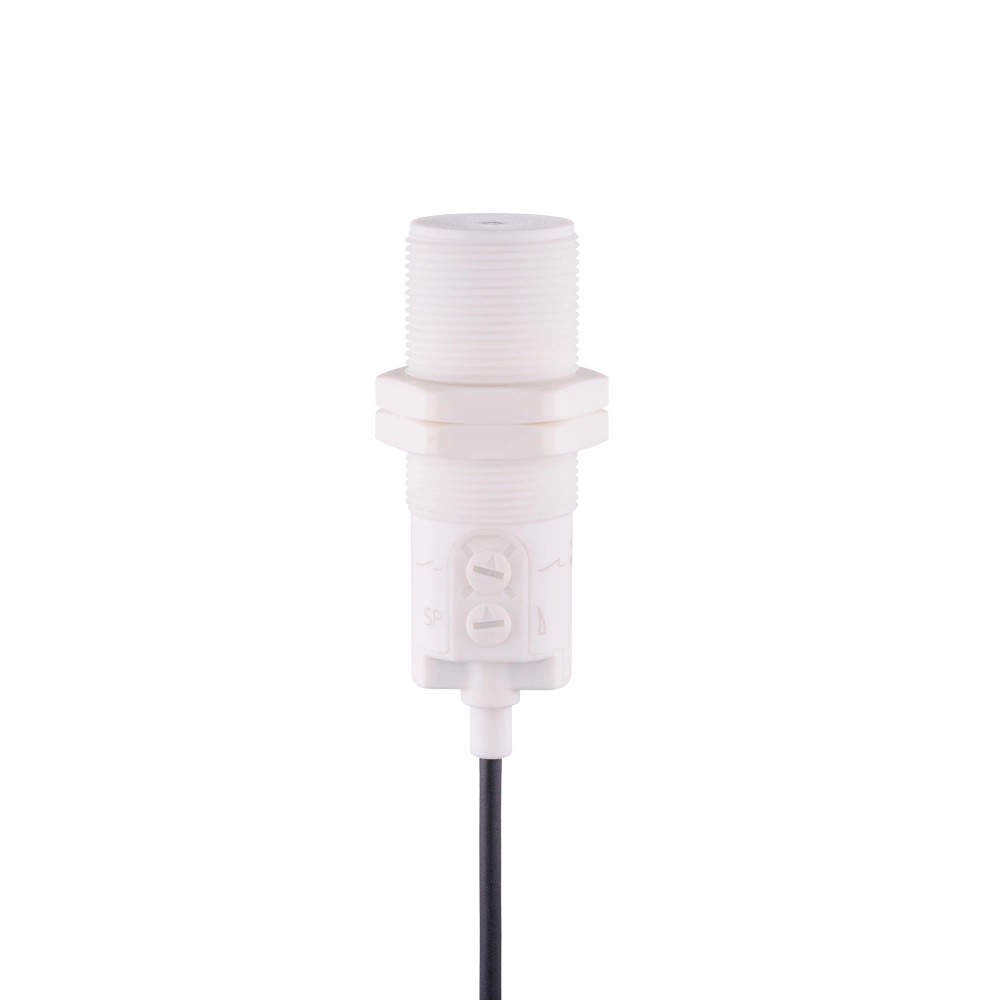

Imagem meramente ilustrativa

R$ 1.398,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI6005
EAN: 4021179341295
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KI6005 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm"

Destaques do Produto

Tecnologia

Sensor capacitivo

Alcance ajustável

0,5 a 40 mm, não embutido

Saída elétrica

PNP, 3 fios

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

10 a 30 V DC

Montagem e cabo

M30 x 1,5; cabo PUR de 10 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI6005, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm, cabo PUR de 10 m

O IFM KI6005 é um sensor capacitivo para detecção de objetos ou materiais dentro de seu alcance de comutação ajustável. Possui saída PNP selecionável entre normalmente aberta e normalmente fechada, além de interface IO-Link 1.1 e modo SIO. A instalação é não embutida, com rosca M30 x 1,5 e cabo PUR de 10 m. Opera com alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	0,5 a 40 mm; montagem não embutida
Saída	PNP; função normalmente aberta/normalmente fechada selecionável
Interface	IO-Link 1.1; modo SIO
Alimentação	10 a 30 V DC
Conexão elétrica	Cabo PUR de 10 m; 3 fios
Conexão mecânica	Rosca M30 x 1,5; comprimento 92 mm
Grau de proteção	IP65 e IP67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	30 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de materiais ou objetos quando a distância de comutação necessária estiver dentro da faixa ajustável de 0,5 a 40 mm e a montagem puder ser não embutida.
Sistemas de controle que aceitem saída PNP de 3 fios, alimentação de 10 a 30 V DC e frequência de comutação de até 30 Hz.
Instalações que utilizem IO-Link 1.1 com master de classe A ou operação em modo SIO.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além de 40 mm ou montagem embutida; a ficha especifica montagem não embutida e alcance de 0,5 a 40 mm.
Circuitos cuja alimentação esteja fora de 10 a 30 V DC ou que não sejam compatíveis com saída PNP de 3 fios.
Aplicações que exijam frequência de comutação superior a 30 Hz.

APLICAÇÕES E USO

Aplicação especificada: detecção capacitiva com montagem não embutida, ajustando a distância de comutação dentro da faixa de 0,5 a 40 mm. A ficha não identifica materiais ou processos específicos como aplicação comprovada.
Possibilidade de uso inferida: sinalização de presença ou nível em sistemas de automação que aceitem saída PNP ou IO-Link. Valide a resposta do sensor com o material, geometria, distância e condições reais do processo antes da instalação definitiva.
A instalação deve respeitar a alimentação de 10 a 30 V DC, a temperatura ambiente de -25 a 80 °C e os graus de proteção declarados IP65/IP67. A certificação UL registra Ta de -25 a 60 °C para as condições indicadas nessa certificação.
A frequência de comutação especificada é 30 Hz; aplicações que exijam frequência superior excedem esse valor.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI6005, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm, cabo PUR de 10 m, verifique estes pontos:

Escolha o KI6005 quando

A aplicação exigir detecção capacitiva não embutida com distância ajustável até 40 mm, saída PNP, alimentação DC de 10 a 30 V e conexão por cabo PUR de 10 m. Para comunicação IO-Link, o sistema deve contar com master de classe A.

Considere outra configuração quando

O circuito exigir saída diferente de PNP sem possibilidade de parametrização compatível, alcance acima de 40 mm, montagem embutida ou frequência acima de 30 Hz. Confirme também se o ambiente e os requisitos de instalação estão dentro dos limites publicados pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do produto.
Modelo	KI6005	Código do produto e part number.
Marca	IFM	Fabricante informado no anúncio.
Auxílio de ajuste	Auxílio de ajuste ótico	Característica especial informada pelo fabricante.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação operacional.
Consumo de corrente	< 22 mA	Valor informado na ficha técnica.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção informada para a conexão elétrica.
Proteção contra curto-circuitos	Sim	Proteção informada para a saída.
Proteção contra sobrecarga	Sim	Proteção informada para a saída.

Saída de comutação
Função de saída	Abertura/fechamento selecionável	Função normalmente aberta/normalmente fechada selecionável.
Função elétrica	PNP	Tipo de saída informado nos dados básicos do anúncio.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado na ficha.
Frequência de comutação DC	30 Hz	Frequência de comutação especificada.
Configuração de fábrica da distância de comutação	25 mm	Ajuste de fábrica informado pelo fabricante.

Faixa de detecção e desvios
Alcance de detecção ajustável	0,5 a 40 mm	Faixa especificada para montagem não embutida.
Distância real de comutação Sr	25 ± 10% mm	Valor nominal e tolerância informados na ficha.
Histerese	1 a 15% de Sr	Faixa especificada relativamente à distância real de comutação.
Variação no ponto de comutação	-10 a 10% de Sr	Desvio relativo informado pelo fabricante.
Distância de comutação ajustável	Sim	Ajuste da distância de comutação disponível.

Interfaces e dados de processo
Interface de comunicação	IO-Link 1.1	Revisão IO-Link informada na ficha.
Modo SIO	Sim	Operação em modo SIO disponível.
Padrão SDCI	IEC 61131-9	Padrão declarado para a interface.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Tempo mínimo do ciclo do processo	20 ms	Valor mínimo informado para o ciclo do processo.
Classe de master de porta exigida	A	Requisito para conexão IO-Link.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado; inclui identificação, sinais de comutação, variável de processo e diagnóstico.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; normalmente aberto/normalmente fechado parametrizável; PNP/NPN parametrizável; ajuste do ponto de comutação; histerese	Funções de parametrização e dados acíclicos indicados na ficha.
DeviceID suportado	Modo de operação default: 689	Identificador indicado para o modo de operação padrão.

Conexão elétrica
Tipo de conexão	Cabo PUR de 10 m	Cabo fornecido como conexão elétrica.
Construção do cabo	Ø 4 mm; 3 x 0,34 mm²	Dimensões e número de condutores especificados.
Quantidade de fios	3 fios	Configuração informada nos dados básicos.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa operacional indicada na ficha.
Grau de proteção	IP65; IP67	Graus de proteção declarados pelo fabricante.
Certificação UL - temperatura e invólucro	Ta: -25 a 60 °C; Enclosure type 1	Condições UL informadas; observar a faixa específica desta certificação.
Certificação UL - alimentação	Limited Voltage/Current	Classificação indicada no dado de certificação UL.
Certificação UL - identificação	Número de aprovação D002; arquivo E174191	Dados de aprovação e arquivo declarados.
Compatibilidade eletromagnética	EN 61000-4-2: 30 kV AD / 4 kV CD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Níveis e normas EMC informados pelo fabricante.
Resistência a choques	DIN EN 60947-5-2; 30 g, 6 choques / 11 ms, meio seno, eixos x, y, z	Condição de ensaio declarada.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm, duração de 5 min, 30 min por eixo na ressonância ou 55 Hz	Condição de ensaio declarada.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da conexão mecânica.
Comprimento	92 mm	Dimensão total informada.
Montagem	Não embutido	Condição de instalação indicada para o alcance informado.
Material	PP	Material indicado nos atributos do produto.
Peso	278,4 g	Peso informado no conjunto de dados do produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva declarada.
Acessório incluído	2 porcas de fixação	Conteúdo indicado na ficha.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador de operação informado.
Display de ajuste adicional	12 LEDs verdes	Elementos de indicação para ajuste.
Display de status de chaveamento	1 LED amarelo	Indicador do estado de comutação.

Dados comerciais e rastreabilidade
SKU e part number	KI6005	Identificadores do produto.
GTIN	4021179341295	Código global de identificação informado.
NCM	8536.50.90	Classificação fiscal registrada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transmissão COM2 a 38,4 kBaud; tempo mínimo de ciclo do processo de 20 ms.

• Modo SIO disponível.

• Perfil Smart Sensor - SSP 0 Generic Profiled Sensor, com identificação do dispositivo, sinal de comutação múltiplo, variável de dados de processo e diagnóstico do dispositivo.

• Para IO-Link, a ficha exige master com classe de porta A.

Conexões

Elétrica Cabo PUR de 10 m, Ø 4 mm, 3 x 0,34 mm² e 3 fios. Alimentação de 10 a 30 V DC. Saída PNP; a ficha informa função normalmente aberta/normalmente fechada selecionável e parametrização PNP/NPN por IO-Link. Verifique o esquema de ligação do fabricante para a pinagem antes da energização.

Processo Conexão mecânica por rosca M30 x 1,5; comprimento total de 92 mm. Montagem não embutida. A ficha não especifica conexão de processo para tubulação ou recipiente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sensor PNP de 3 fios, alimentação de 10 a 30 V DC e carga dentro do limite especificado para a saída.	✓	A ficha informa saída PNP, alimentação de 10 a 30 V DC e corrente constante máxima de 200 mA na saída de comutação DC.
Instalação IO-Link com master de classe A e suporte ao padrão IEC 61131-9.	✓	O dispositivo informa IO-Link 1.1, padrão SDCI IEC 61131-9 e classe de master de porta exigida A.
Montagem embutida ou detecção a distância superior a 40 mm.	✗	O modelo é especificado para montagem não embutida e alcance de detecção de 0,5 a 40 mm.
Sistema alimentado fora de 10 a 30 V DC ou que demande frequência de comutação superior a 30 Hz.	✗	Essas condições ultrapassam os valores elétricos e de comutação informados para o produto.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI6005, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm, cabo PUR de 10 m

Confirme no datasheet a alimentação, a saída requerida e a configuração de montagem antes de instalar.
Verifique se o local permite montagem não embutida e se a distância de detecção necessária está entre 0,5 e 40 mm.
Instale o sensor pela rosca M30 x 1,5, respeitando o desenho dimensional do fabricante.
Conecte o cabo PUR de 3 fios conforme o esquema elétrico oficial; não deduza a pinagem apenas pela quantidade de fios.
Se utilizar IO-Link, conecte a um master de classe A e configure os parâmetros necessários; para operação convencional, verifique o modo SIO.
Energize dentro da faixa de 10 a 30 V DC e valide o estado dos LEDs, a distância de comutação e a resposta da saída no sistema.

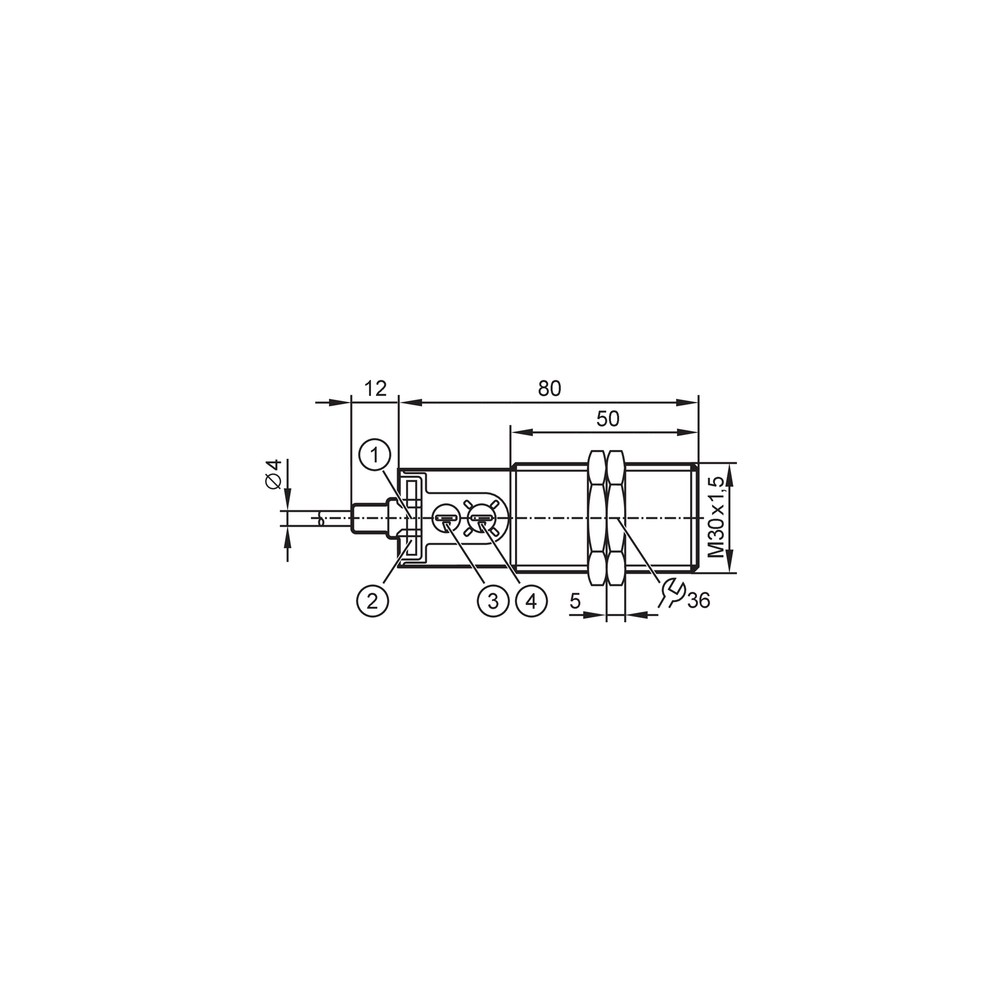

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o objeto se aproxima.	Distância de detecção ou ajuste do ponto de comutação fora das condições da aplicação; alimentação ou ligação também podem estar incorretas.	Verifique a alimentação de 10 a 30 V DC, confirme o ajuste e a distância dentro da faixa de 0,5 a 40 mm e observe o LED de status de chaveamento.
O controlador não reconhece a saída do sensor.	Incompatibilidade entre o tipo de saída configurado e a entrada do controlador, ou erro na ligação dos 3 fios.	Confira a configuração PNP/NPN, o tipo de entrada do controlador e o esquema elétrico oficial do KI6005.
A comunicação IO-Link não é estabelecida.	Master de porta incompatível com o requisito de classe A, configuração de comunicação incorreta ou conexão inadequada.	Confirme a classe A do master, IO-Link 1.1, o padrão IEC 61131-9 e os parâmetros de comunicação do sistema.
O sensor apresenta comutações instáveis ou diferentes do ajuste esperado.	Condições de montagem, distância ou configuração do ponto de comutação podem não corresponder à aplicação; a ficha também especifica histerese e variação do ponto de comutação.	Verifique a montagem não embutida, revise o ajuste e compare o comportamento com a distância real de comutação, a histerese e a variação especificadas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI6005 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI6005 e para que tipo de sistema serve?

É um sensor capacitivo com saída PNP, modo SIO e comunicação IO-Link. Pode ser integrado a sistemas de automação que aceitem esses sinais e suas condições elétricas.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. A conexão elétrica é um cabo PUR de 10 m integrado ao produto.

Posso usar o KI6005 em montagem embutida?

Não segundo a especificação deste modelo: a montagem indicada é não embutida. Considere também que o alcance informado, de 0,5 a 40 mm, está associado a essa condição.

Ele funciona com alimentação AC ou com tensão acima de 30 V DC?

A ficha especifica alimentação DC de 10 a 30 V. Não indica alimentação AC nem operação acima de 30 V DC.

O sensor acende, mas o CLP não recebe o sinal. O que devo conferir?

Confira se a entrada do CLP aceita PNP, se os três fios estão ligados conforme o esquema oficial e se a função de saída está configurada conforme o circuito. Verifique também o LED de status de chaveamento.

A comunicação IO-Link não conecta; preciso trocar o sensor?

Antes de substituir, confirme se o master usa porta de classe A e se a configuração corresponde a IO-Link 1.1 e ao padrão IEC 61131-9. A ficha informa também operação em modo SIO.

É melhor escolher este sensor ou um modelo com alcance maior?

Escolha o KI6005 se a montagem não embutida e o alcance ajustável até 40 mm atenderem à aplicação. Se a distância necessária exceder 40 mm, selecione um produto cuja ficha especifique alcance compatível.

Preciso comprar um cabo separado para ligar o KI6005?

A ficha especifica cabo PUR de 10 m integrado, com três condutores de 0,34 mm². Confirme o percurso de instalação e o esquema de ligação do fabricante.

Como instalar e ajustar o sensor com segurança?

Monte pela rosca M30 x 1,5 na condição não embutida, conecte conforme o datasheet e mantenha a alimentação entre 10 e 30 V DC. Ajuste e valide a distância de comutação dentro da faixa especificada.

Qual documento devo consultar para confirmar a ligação e as dimensões?

Consulte a folha de dados oficial do KI6005 para ligação e informações técnicas e o desenho em escala para as dimensões mecânicas.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas para identificar a presença de materiais ou objetos; a ficha identifica o KI6005 como capacitivo. (Ref.: tipo de sensor)

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor. (Ref.: função elétrica PNP)

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Montagem não embutida

Condição de montagem especificada para o sensor e para a faixa de detecção indicada. (Ref.: montagem não embutida; alcance de 0,5 a 40 mm)

Histerese

Diferença relativa associada aos pontos de comutação; expressa na ficha como porcentagem da distância real de comutação. (Ref.: 1 a 15% de Sr)
