Sensor Capacitivo IFM KI6001 M30 com IO-Link

Pré-visualizar: KI6001 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP IO-Link 40mm

KI6001 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP IO-Link 40mm

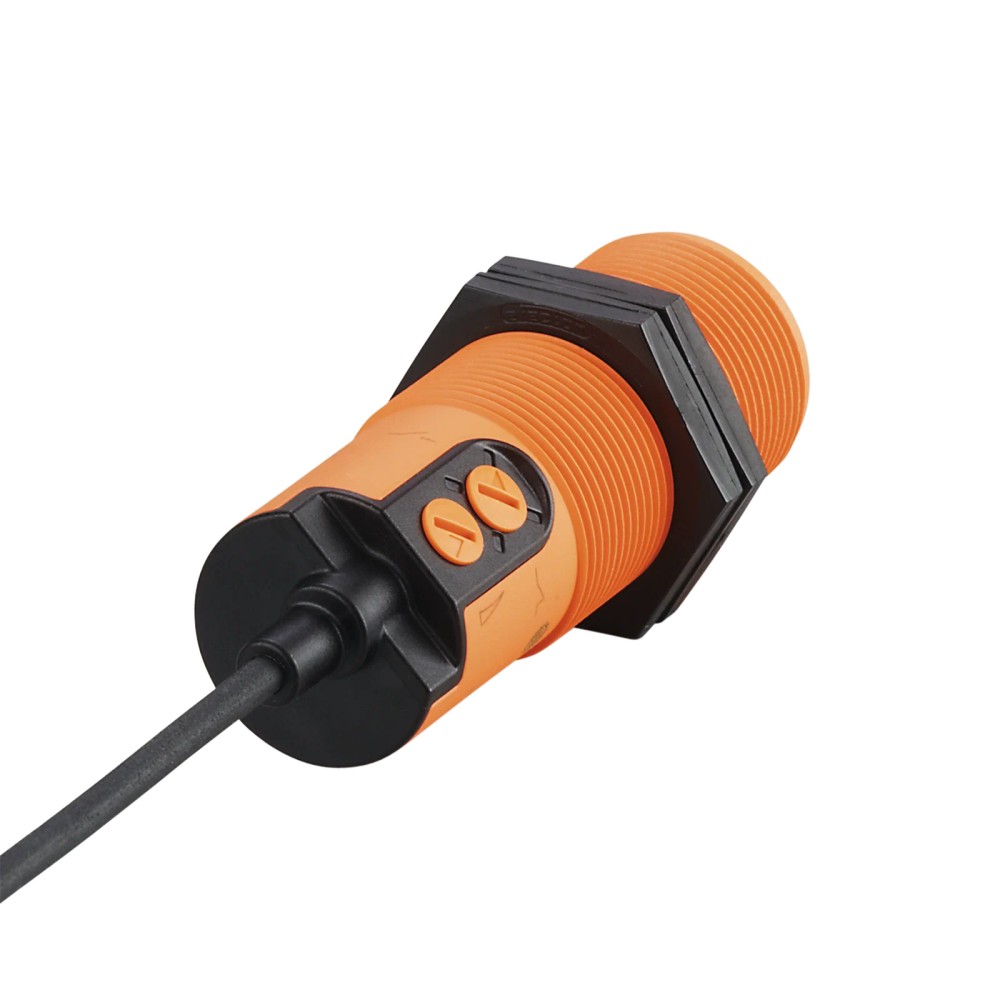

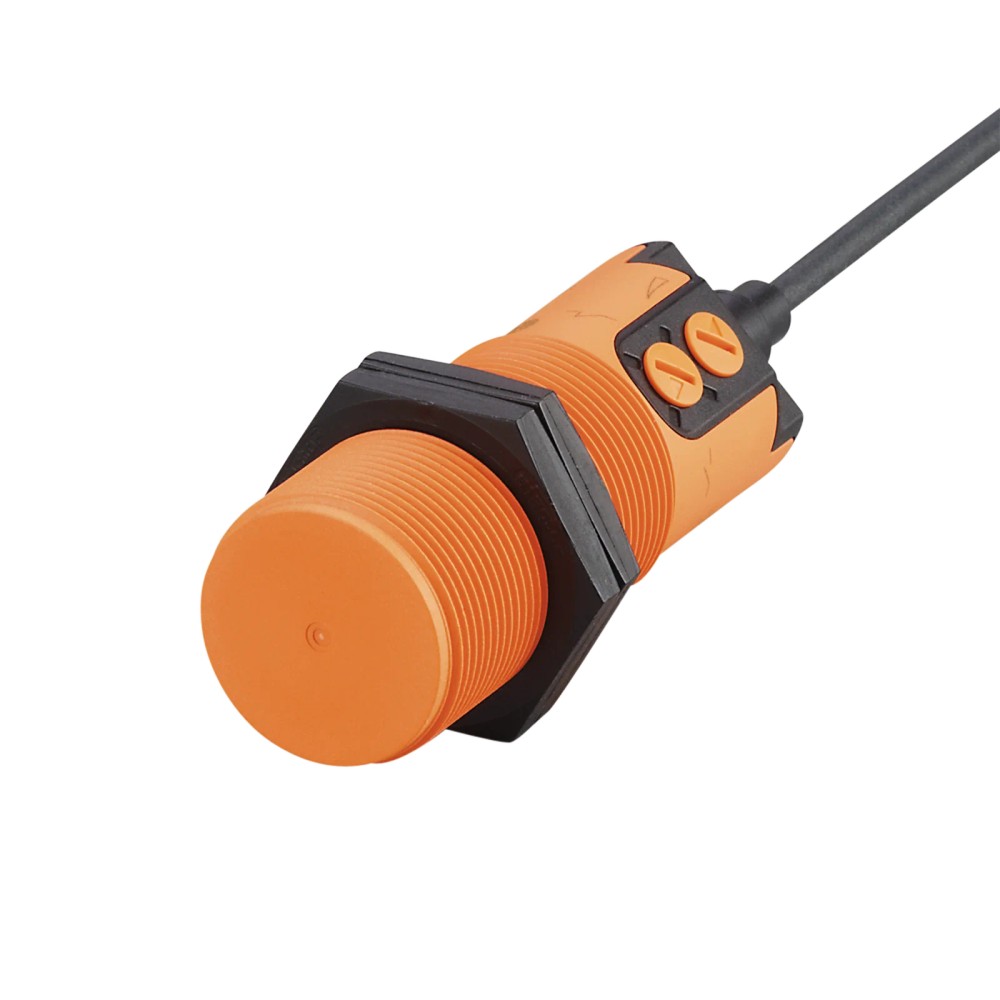

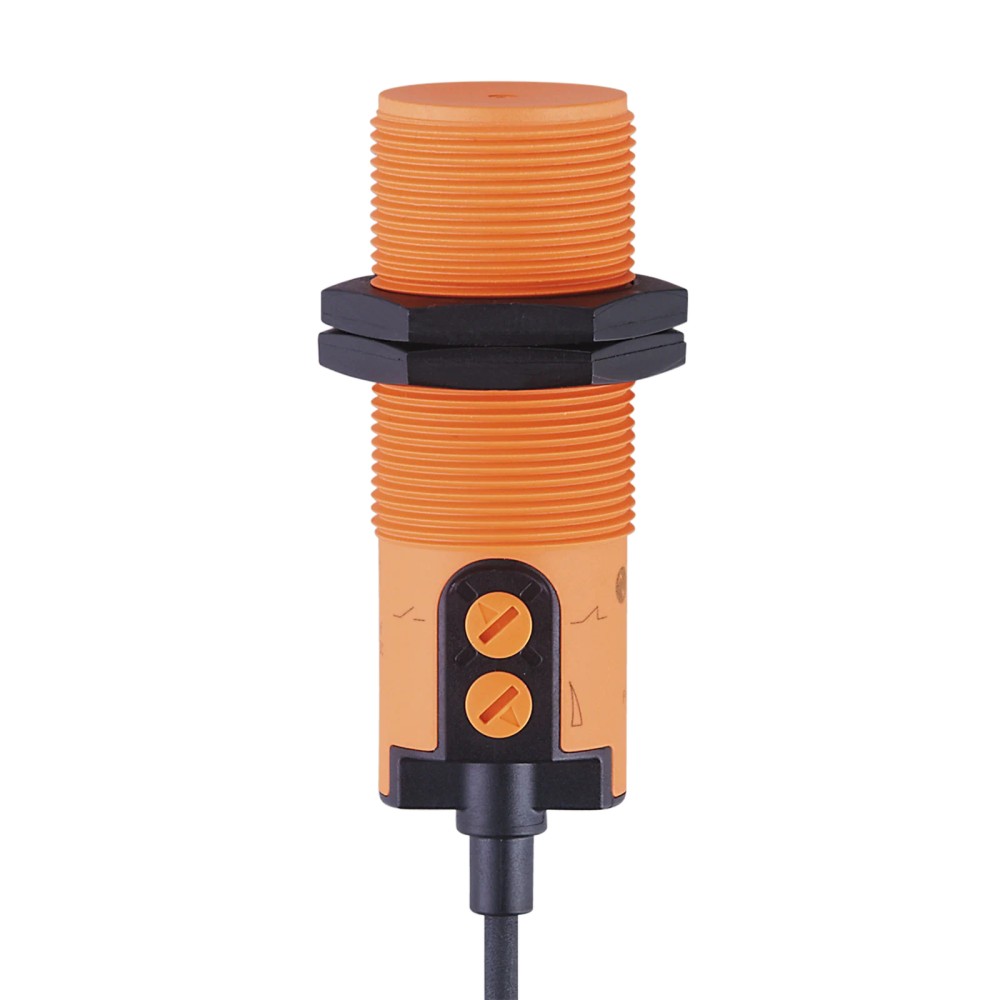

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI6001
EAN: 4021179307031
NCM do produto: 85365090

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "KI6001 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP IO-Link 40mm"

Destaques do Produto

Tecnologia

Capacitiva, não embutida

Distância de detecção

0,5 a 40 mm

Saída elétrica

PNP; abertura/fechamento selecionável

Interface

IO-Link; modo SIO

Alimentação

10 a 30 V DC

Conexão

Cabo PUR de 2 m, 3 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI6001 M30 PNP IO-Link, alcance de detecção de 0,5 a 40 mm, cabo PUR de 2 m

O IFM KI6001 é um sensor capacitivo não embutido para detecção de objetos ou materiais dentro de seu alcance de detecção. Possui saída PNP, interface IO-Link e distância de comutação ajustável. Seu invólucro roscado M30 x 1,5 tem comprimento de 92 mm, e o sensor opera com alimentação de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Montagem	Não embutido
Alcance de detecção	0,5 a 40 mm
Saída	PNP; abertura/fechamento selecionável
Comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10 a 30 V DC
Conexão elétrica	Cabo PUR de 2 m; 3 fios
Rosca e comprimento	M30 x 1,5; 92 mm
Proteção do invólucro	IP65, IP67 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva em instalações com espaço e configuração de montagem compatíveis com um sensor não embutido M30 x 1,5.
Aplicações com entrada de controle PNP ou comunicação IO-Link compatível, alimentação de 10 a 30 V DC e condições ambientais dentro dos limites especificados.
Aplicações que requerem ajuste da distância de comutação e seleção da função normalmente aberta/normalmente fechada.

⚠ Considere outro se precisa de:

Não selecione se o ponto de instalação exigir montagem embutida: este modelo é especificado para montagem não embutida.
Não selecione para alimentação fora de 10 a 30 V DC ou ambiente fora de -25 a 80 °C sem validar as condições no datasheet.
Não conecte a uma entrada que exija exclusivamente saída NPN sem confirmar configuração e compatibilidade elétrica; a saída indicada para este modelo é PNP.

APLICAÇÕES E USO

Aplicação documentada: detecção capacitiva de objetos ou materiais dentro do alcance especificado, com saída PNP ou comunicação IO-Link conforme a arquitetura de controle.
Possibilidade de aplicação: monitoramento de presença em máquinas e processos que aceitem montagem não embutida M30 x 1,5; valide o material-alvo, a distância de instalação e o ajuste no local, pois a ficha não define um material ou processo específico.
Pode ser considerado em ambientes cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram as classes de proteção declaradas; a proteção depende da instalação e das condições de conexão.
A ficha especifica temperatura do fluido de -25 a 110 °C; confirme que o arranjo de montagem e a temperatura ambiente também permanecem dentro dos respectivos limites.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI6001 M30 PNP IO-Link, alcance de detecção de 0,5 a 40 mm, cabo PUR de 2 m, verifique estes pontos:

Escolha o KI6001 quando

A aplicação exigir detecção capacitiva não embutida, corpo roscado M30 x 1,5, alcance especificado de 0,5 a 40 mm e conexão por cabo de 2 m. Verifique se a alimentação está entre 10 e 30 V DC e se a entrada de controle aceita PNP ou se o sistema utilizará IO-Link.

Considere outra configuração quando

A instalação exigir sensor embutido, outro formato mecânico, conexão elétrica diferente ou alimentação fora da faixa especificada. Confirme no datasheet do modelo alternativo a tecnologia, a saída, o alcance e os limites ambientais necessários; não é possível indicar um modelo substituto sem esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia de detecção declarada pelo fabricante.
Modelo	KI6001	Código do produto.
Marca	IFM	Fabricante informado.
SKU	KI6001	Identificação comercial do produto.
GTIN	4021179307031	Identificador global informado na ficha.
Categoria	Sensor capacitivo	Classificação do produto.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída DC	200 mA	Limite máximo especificado para a saída de comutação.

Saídas e funções de chaveamento
Função elétrica	PNP	Tipo de saída informado na ficha do produto.
Função de saída	Abertura/fechamento selecionável	A ficha informa seleção entre normalmente aberto e normalmente fechado.
Frequência de comutação DC	30 Hz	Frequência de comutação especificada.
Distância de comutação ajustável	Sim	A ficha declara possibilidade de ajuste.
Configuração de fábrica da distância de comutação	25 mm	Ajuste inicial indicado pelo fabricante.
Distância real de comutação Sr	25 mm ± 10%	Valor nominal e tolerância declarados.
Histerese	1 a 15% de Sr	Faixa especificada em relação à distância real de comutação.
Variação no ponto de comutação	-10 a 10% de Sr	Variação especificada relativamente a Sr.

Detecção e faixa de medição
Alcance de detecção	0,5 a 40 mm	Faixa informada para o sensor não embutido; o alcance efetivo depende das condições da aplicação.
Tipo de montagem	Não embutido	Condição de instalação especificada pelo fabricante.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital disponível no produto.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Modo SIO	Sim	Permite operação em modo de entrada/saída padrão, conforme a ficha.
Taxa de transferência IO-Link	COM2, 38,4 kBaud	Taxa de comunicação especificada.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo informado para o ciclo do processo IO-Link.
Classe de master exigida	A	Classe de porta de master requerida pela ficha.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado pelo fabricante.
Padrão SDCI	IEC 61131-9	Padrão de interface relacionado ao IO-Link indicado na ficha.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; seleção NA/NF; parametrização PNP/NPN; ajuste do ponto de comutação; histerese	Funções listadas pelo fabricante para parametrização ou leitura acíclica.
DeviceID	Modo de operação default: 689	Identificação indicada para o modo de operação padrão.

Conexão elétrica e cabeamento
Tipo de conexão	Cabo PUR de 2 m	Cabo integrado especificado.
Construção do cabo	PUR, Ø 4 mm; 3 x 0,34 mm²	Construção e seção informadas na ficha.
Número de fios	3	Quantidade de condutores especificada.
Identificação dos fios	BK preto = OUT/IO-Link; BN marrom = L+; BU azul = L-	Atribuição de condutores indicada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa ambiente especificada.
Temperatura do fluido	-25 a 110 °C	Faixa de temperatura do fluido indicada na ficha; não substitui o limite de temperatura ambiente.
Grau de proteção	IP65, IP67 e IP69K	Classes declaradas pelo fabricante; a instalação e o acoplamento devem atender às condições de ensaio correspondentes.
Certificação UL	Ta -25 a 60 °C; enclosure Type 1; fontes Limited Voltage/Current; aprovação D002; arquivo E174191	Dados UL conforme registrados na ficha; observar a faixa Ta específica desta certificação.
Compatibilidade eletromagnética	EN 61000-4-2: 30 kV AD / 4 kV CD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Valores e normas EMC fornecidos no dataset do produto.
Resistência a choques	DIN EN 60947-5-2; 30 g, 6 choques, 11 ms, meio seno, eixos x, y, z	Condição de ensaio indicada na ficha.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou 55 Hz	Condição de ensaio indicada na ficha.

Dados mecânicos e materiais
Rosca de montagem	M30 x 1,5	Designação mecânica do corpo roscado.
Comprimento	92 mm	Dimensão total indicada como L = 92 mm.
Materiais	Invólucro e porca: PBT; tampas: PC; componente com potenciômetro: POM	Materiais identificados na ficha.
Peso	100,2 g	Massa informada no dataset; variações de embalagem não especificadas.
Porcas de fixação incluídas	2	Material incluído indicado na ficha.

Displays e elementos de operação
Display em operação	1 LED verde	Indicador de operação especificado.
Display de ajuste	12 LEDs verdes	Indicadores associados ao ajuste, conforme a ficha.
Display de status de chaveamento	1 LED amarelo	Indicador de estado de saída especificado.
Auxílio de ajuste ótico	Sim	Recurso indicado pelo fabricante.

Dados logísticos e regulatórios
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor – SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação sem comunicação IO-Link.

• Master IO-Link com classe de porta A exigida.

Conexões

Elétrica Cabo PUR de 2 m, Ø 4 mm, com 3 x 0,34 mm². Alimentação DC de 10 a 30 V. Identificação dos fios: BN marrom = L+, BU azul = L-, BK preto = OUT/IO-Link. Saída PNP; funções normalmente aberta/normalmente fechada selecionáveis. A ficha também informa funções IO-Link de parametrização PNP/NPN; confirme a configuração e os requisitos da entrada antes da ligação.

Processo Conexão mecânica por corpo roscado M30 x 1,5, comprimento de 92 mm. Tipo de montagem especificado: não embutido. Não há conexão de processo para tubulação informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com sinal PNP e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10 a 30 V DC; confirme a lógica e os limites elétricos da entrada.
Rede IO-Link com master de porta classe A	✓	O sensor oferece IO-Link 1.1, COM2 a 38,4 kBaud, e especifica master de porta classe A.
Operação sem IO-Link, em modo SIO	✓	Modo SIO está indicado como disponível; a saída de chaveamento é PNP.
Montagem embutida	✗	A ficha classifica a montagem deste sensor como não embutida.
Instalação com espaço para corpo M30 x 1,5 e montagem não embutida	✓	As dimensões e o tipo de montagem correspondem aos requisitos descritos; a montagem deve respeitar o arranjo especificado pelo fabricante.
Alimentação fora de 10 a 30 V DC	✗	A tensão indicada para operação é 10 a 30 V DC.
Temperatura ambiente acima de 80 °C ou abaixo de -25 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI6001 M30 PNP IO-Link, alcance de detecção de 0,5 a 40 mm, cabo PUR de 2 m

Confirme que o ponto de montagem aceita corpo M30 x 1,5, comprimento de 92 mm e instalação não embutida.
Verifique que a temperatura ambiente, a temperatura do fluido e as condições de exposição estão dentro dos limites indicados para cada parâmetro.
Instale e fixe o sensor conforme o desenho dimensional e as instruções do fabricante; não force a rosca nem altere o corpo.
Com a alimentação desligada, conecte BN marrom a L+, BU azul a L- e BK preto à entrada de saída ou à porta IO-Link, conforme o modo utilizado.
Alimente o sensor somente com 10 a 30 V DC e confirme que a entrada de controle aceita PNP; para IO-Link, use master com porta classe A.
Ajuste a distância de comutação conforme a aplicação e confira o estado pelos indicadores do sensor e, se aplicável, pelos dados IO-Link.

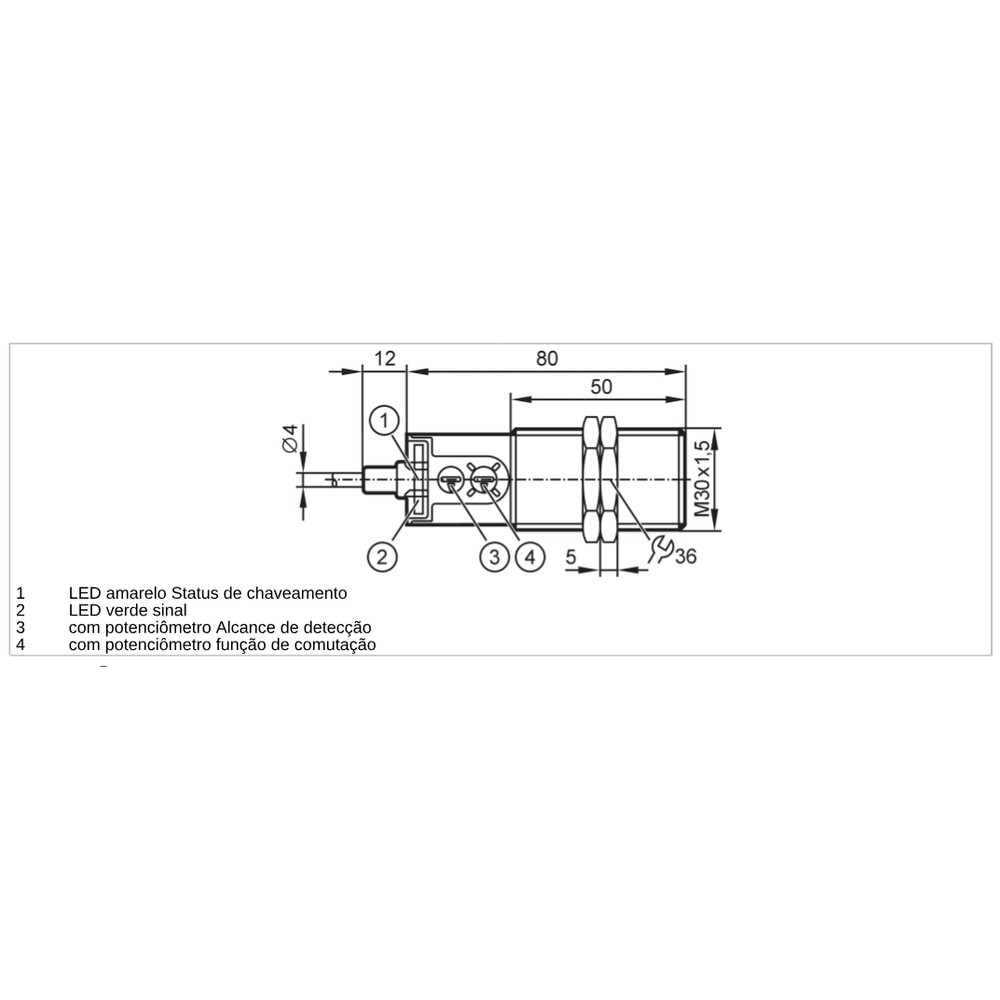

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo está presente.	Alimentação fora da faixa, ligação incorreta dos condutores, entrada incompatível com PNP ou ponto de comutação não ajustado para a condição instalada.	Meça a alimentação entre L+ e L- e confirme 10 a 30 V DC; confira a identificação dos fios e a compatibilidade PNP da entrada; observe o LED de chaveamento e revise o ajuste.
Detecção instável ou distância de comutação diferente da esperada.	Condição de montagem, posição do alvo ou ajuste do ponto de comutação diferente da configuração prevista; o alcance efetivo pode depender da aplicação.	Confirme montagem não embutida, compare a distância real com o limite de 0,5 a 40 mm e ajuste o ponto de comutação seguindo o datasheet.
O sensor não comunica com o master IO-Link.	Configuração ou cabeamento incorretos, uso de porta incompatível com a classe A requerida ou parâmetros de comunicação não correspondentes.	Confira BN/L+, BU/L- e BK/OUT, a porta classe A do master e a configuração IO-Link 1.1/COM2 a 38,4 kBaud.
O sinal permanece inativo ou o sensor interrompe a comutação após uma condição elétrica anormal.	Curto-circuito, sobrecarga, inversão de polaridade ou demanda superior ao limite especificado para a saída podem acionar as proteções ou impedir a operação.	Desenergize o circuito, inspecione cabos e carga, confirme polaridade e verifique se a corrente constante da saída não excede 200 mA antes de energizar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI6001 em português (Datasheet) Desenho em escala do KI6001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI6001 e para que serve?

É um sensor capacitivo não embutido destinado à detecção de objetos ou materiais. Fornece saída PNP e também dispõe de IO-Link.

O que acompanha o sensor?

A ficha informa uma unidade por embalagem e inclui duas porcas de fixação. O sensor tem cabo PUR integrado de 2 m.

Consigo usar este sensor em uma entrada NPN?

A função elétrica especificada para o produto é PNP. Embora a ficha liste parametrização PNP/NPN por IO-Link, confirme no datasheet a configuração disponível e valide a compatibilidade elétrica antes de ligar a uma entrada exclusivamente NPN.

Ele serve para montagem embutida?

Não; a ficha especifica montagem não embutida. Para montagem embutida, selecione um modelo cuja ficha declare expressamente essa condição.

O LED não indica chaveamento: o que devo conferir antes de trocar o sensor?

Confira primeiro a alimentação de 10 a 30 V DC, a polaridade e a ligação dos fios. Verifique também se o ajuste e a distância até o alvo estão dentro das condições de detecção.

A comunicação IO-Link não inicia; o que pode estar errado?

Verifique o cabeamento, a configuração do master e se a porta utilizada é classe A. A ficha indica IO-Link 1.1, COM2 a 38,4 kBaud.

É necessário comprar um kit ou o sensor é vendido individualmente?

A ficha indica uma peça por embalagem, com duas porcas de fixação incluídas. Não há informação de kit adicional.

Quando devo escolher este modelo em vez de outro sensor capacitivo?

Escolha o KI6001 quando forem necessários corpo M30 x 1,5 não embutido, cabo de 2 m, saída PNP e/ou IO-Link, respeitando a faixa de detecção e as condições elétricas e ambientais especificadas. Para outra montagem ou conexão, compare as fichas técnicas dos modelos disponíveis.

Como faço a ligação elétrica do KI6001?

Com a alimentação desligada, ligue BN marrom a L+, BU azul a L- e BK preto a OUT/IO-Link. Use alimentação de 10 a 30 V DC e consulte o datasheet para confirmar o esquema conforme o modo de operação.

Como confirmar se o espaço de instalação é adequado?

Confira o desenho dimensional para o corpo M30 x 1,5 e comprimento de 92 mm e reserve espaço para montagem não embutida. O link do desenho está na seção de documentos.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar objetos ou materiais; a ficha identifica o KI6001 como capacitivo. (Ref.: Tipo de produto — Sensor capacitivo)

Montagem não embutida

Configuração de instalação indicada para o sensor; não deve ser confundida com montagem embutida. (Ref.: Tipo de montagem — não embutido)

PNP

Tipo de saída elétrica indicado para a comutação do sensor. (Ref.: Função elétrica — PNP)

IO-Link

Interface de comunicação digital do sensor, especificada na revisão 1.1. (Ref.: Interface de comunicação — IO-Link; Revisão — 1.1)

Distância real de comutação indicada pelo fabricante; neste modelo, o valor informado é 25 mm ± 10%. (Ref.: Distância real de comutação Sr)
