Sensor Capacitivo IFM KI533A M30

Pré-visualizar: KI533A IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-26mm

KI533A IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-26mm

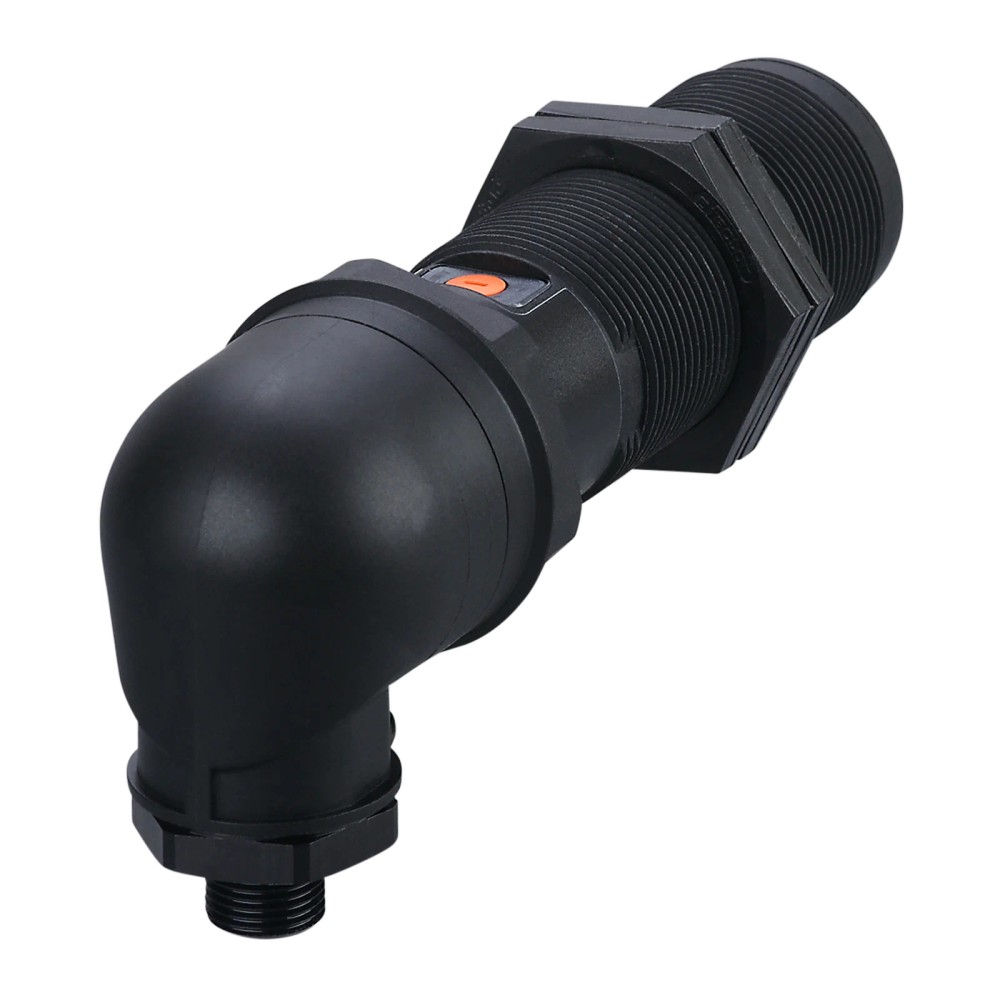

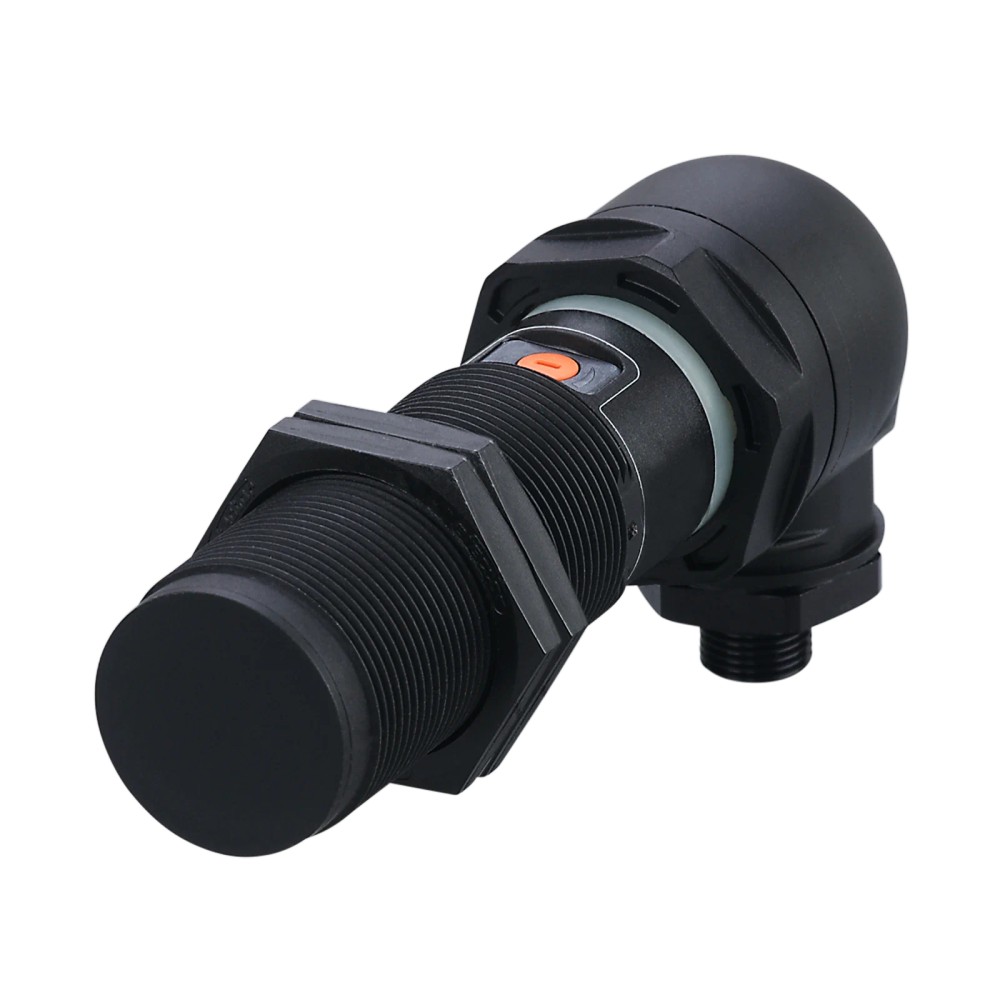

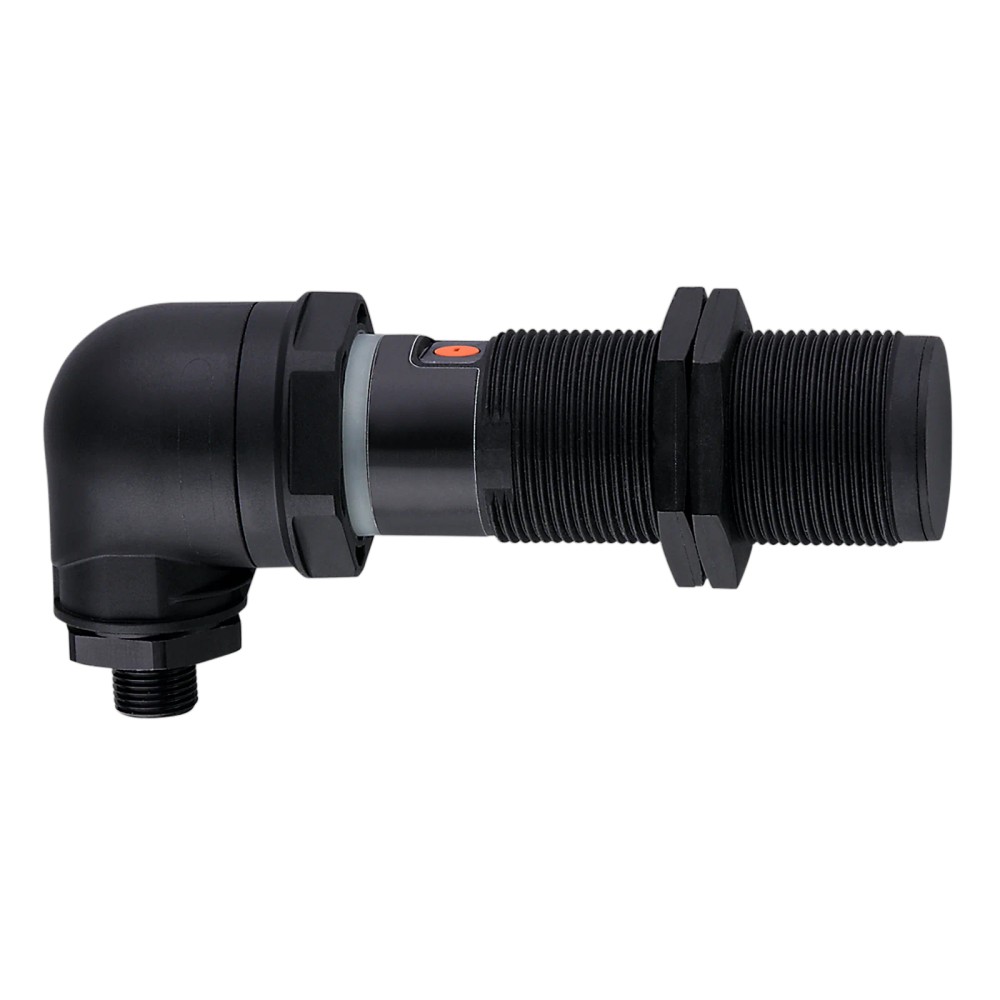

Imagem meramente ilustrativa

R$ 1.865,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI533A
EAN: 4021179325004
NCM do produto: 85365090

Destaques do Produto Alcance 3-26 mm...mais

Fechar menu

Saiba mais sobre: "KI533A IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-26mm"

Destaques do Produto

Alcance

3-26 mm

Tipo

Capacitivo

Conexão

M12

Saída

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KI533A IFM - Sensor Capacitivo M30 PNP 3-26mm IO-Link

O sensor capacitivo KI533A da IFM é um dispositivo de detecção de nível com rosca M30, projetado para aplicações industriais exigentes. Ele opera via tecnologia IO-Link, permitindo ajuste preciso de 3 a 26 mm e diagnóstico em tempo real. Com saída PNP antivalente, garante versatilidade na integração com controladores lógicos programáveis (CLPs).

PRINCIPAIS ESPECIFICAÇÕES

SKU	KI533A
Marca	IFM
Tipo	Capacitivo
Alcance	3...26 mm
Saída	PNP / Antivalente
Conexão	M12
Proteção	IP 65 / IP 67
Temperatura	-20...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em reservatórios plásticos
Monitoramento de presença de materiais granulados ou líquidos
Ambientes com necessidade de comunicação IO-Link para monitoramento de saúde do sensor

⚠ Considere outro se precisa de:

Instalação embutida (o sensor exige montagem não embutida)
Uso em atmosferas com risco de explosão fora da especificação II 3D Ex tc IIIC T90°C Dc
Aplicações que exijam tempo de ciclo inferior a 20 ms

APLICAÇÕES E USO

Detecção de nível de líquidos em tanques através de paredes plásticas.
Monitoramento de presença de materiais granulares em processos industriais.
Aplicações que exigem comunicação industrial via protocolo IO-Link para parametrização remota.

COMO ESCOLHER

Antes de comprar o KI533A IFM - Sensor Capacitivo M30 PNP 3-26mm IO-Link, verifique estes pontos:

Quando escolher este sensor

Utilize quando necessitar de detecção capacitiva com ajuste flexível (3-26mm) e integração com IO-Link para monitoramento de dados.

Quando buscar outra opção

Se a aplicação exigir montagem embutida (este modelo exige não embutida) ou se a distância de detecção for inferior a 3 mm de forma fixa.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Capacitivo	Princípio de detecção de proximidade
Alcance de detecção	3...26 mm	Distância operacional nominal

Dados elétricos
Tensão de operação	10...30 V DC	Limite de alimentação
Consumo de corrente	< 22 mA	Consumo em operação normal

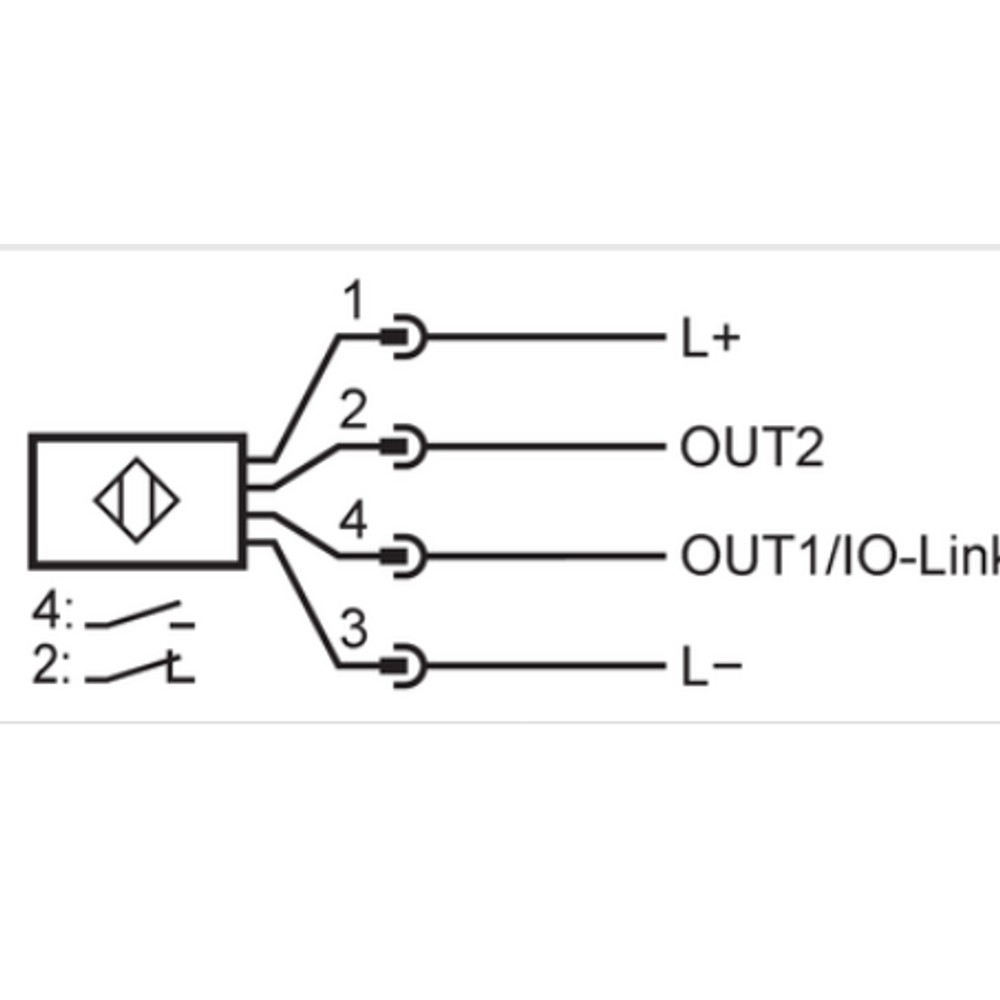

Saída	PNP / Antivalente	Configuração elétrica

Dados mecânicos

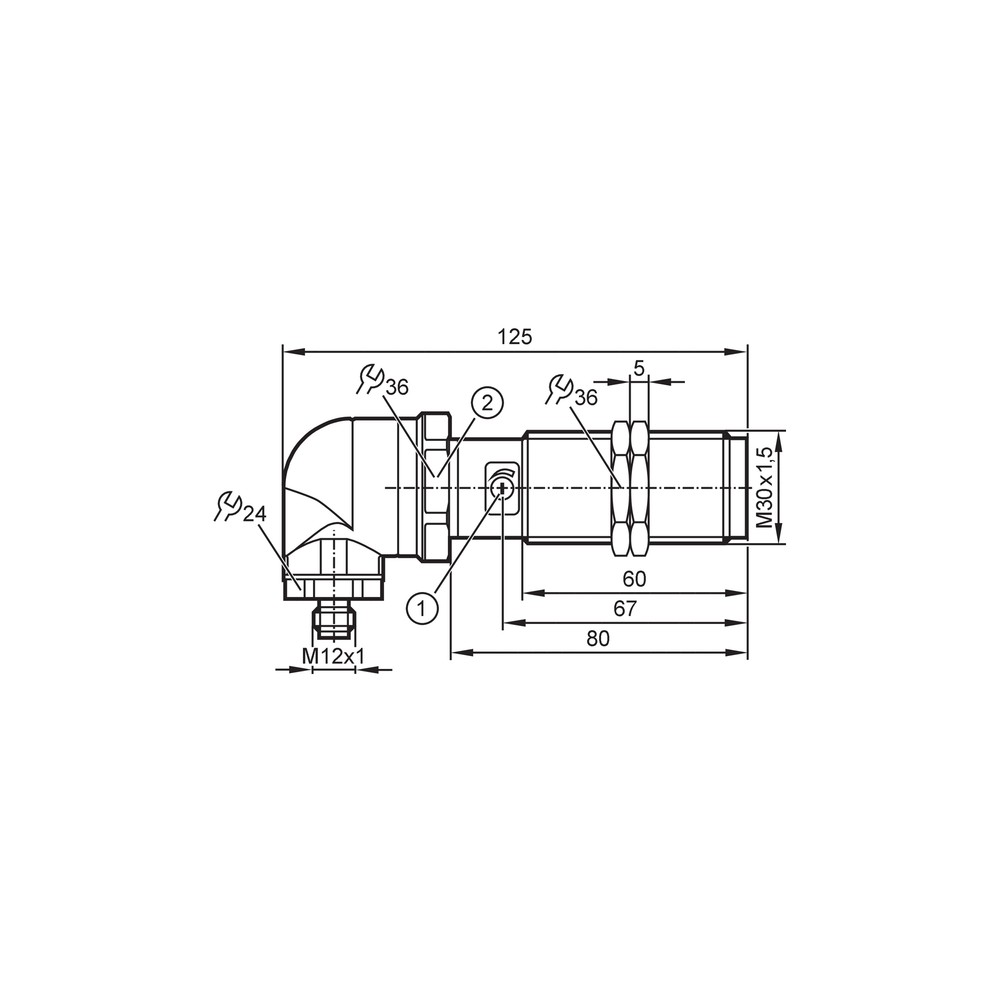

Dimensões	M30 x 1,5 / L = 125 mm	Geometria do invólucro
Material	PA / LCP / PBT	Materiais construtivos
Grau de proteção	IP 65; IP 67	Vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38.4 kBaud)

Conexões

Elétrica Conector M12

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com poeira não condutiva	✓	Possui certificação ATEX II 3D, adequada para zonas com poeira combustível.
Instalação embutida em metal	✗	Requer montagem não embutida para correto funcionamento.

INSTALAÇÃO

Como instalar o KI533A IFM - Sensor Capacitivo M30 PNP 3-26mm IO-Link

Verifique a integridade do sensor e verifique se as porcas de fixação estão presentes.
Prepare o local de montagem garantindo espaço livre (não embutido).
Rosqueie o sensor no suporte, sem exceder o torque de aperto recomendado.
Conecte o cabo M12, garantindo que o conector esteja travado e selado.
Realize o ajuste de sensibilidade via potenciômetro ou interface IO-Link.
Verifique o status do LED amarelo para confirmar a detecção do alvo.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo	Objeto fora da faixa de 3-26mm	Verificar se o alvo está dentro da distância nominal
LED de status não acende	Fiação incorreta	Checar continuidade do cabo M12 e pinagem
Detecção instável	Sensibilidade desajustada	Ajustar potenciômetro de sensibilidade
Sensor entra em modo de proteção	Sobrecarga na saída	Verificar corrente da carga (máx 200mA)

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - KI533A (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor capacitivo KI533A da IFM e para que serve?

O KI533A é um sensor capacitivo M30 com IO-Link da IFM, projetado para detecção de nível de líquidos ou sólidos, operando com uma distância de comutação de 3...26 mm.

Quais itens acompanham o sensor KI533A na embalagem?

O sensor acompanha 2 porcas de fixação para instalação mecânica.

Para quais aplicações o sensor capacitivo KI533A não é recomendado?

Este sensor não é indicado para detecção de objetos metálicos a distâncias curtas se a precisão posicional for crítica, sendo preferível um sensor indutivo nestes casos.

Existem limitações de ambiente ou material para o uso deste sensor?

Não utilize este sensor em atmosferas que excedam a classificação II 3D Ex tc IIIC T90°C Dc ou em aplicações submersas que excedam a proteção IP67.

O sensor não está detectando o material, o que devo verificar?

Sintomas de falha incluem ausência de sinal de saída (LED amarelo apagado) ou sinal intermitente; a causa provável é a descalibragem do ponto de comutação ou acúmulo de sujeira na face sensora.

Como diagnosticar se o sensor está com defeito ou apenas mal configurado?

Verifique a continuidade dos cabos, a tensão de alimentação (10-30V DC) e se o LED amarelo de status acende ao aproximar um objeto; se não acender, o sensor pode estar descalibrado.

Por que escolher a versão com IO-Link em vez de um sensor capacitivo comum?

A versão IO-Link (KI533A) oferece diagnóstico avançado e ajuste de parâmetros via software, sendo superior para integração em indústrias 4.0 comparado aos sensores capacitivos analógicos padrão.

É possível realizar reparos internos no sensor caso ele pare de funcionar?

O modelo KI533A é uma unidade selada; caso falhe eletronicamente, a substituição da unidade completa é o procedimento padrão, dado que não há reparo interno de componentes encapsulados.

Quais cuidados devo tomar ao instalar o sensor?

Certifique-se de realizar a montagem 'não embutida' conforme especificado e ajuste o potenciômetro de sensibilidade para compensar variações de material ou espessura de parede do recipiente.

Qual a origem do produto e onde buscar suporte?

A IFM Electronic fabrica e fornece este item, garantindo a procedência industrial e suporte técnico especializado para a linha de sensores capacitivos.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto conforme IEC 61131-9 que permite parametrização e diagnóstico (Ref.: SDCI-Padrão)

Antivalente

Saída que possui estados logicamente opostos, fornecendo tanto sinal NA (Normalmente Aberto) quanto NF (Normalmente Fechado) simultaneamente.

Histerese

Diferença entre o ponto de ativação e desativação do sensor, definida em 1...15% de Sr para evitar flutuações na saída (Ref.: Histerese)

Montagem não embutida

Exige uma zona livre ao redor da face ativa do sensor para garantir a correta detecção e evitar falsos acionamentos.

Grau de Proteção IP67

Indica resistência total à poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção)
