Sensor Capacitivo IFM KI5309 M30 IO-Link

Pré-visualizar: KI5309 IFM - Sensor Capacitivo ifm Detecção de objetos M30 PNP IO-Link 40mm

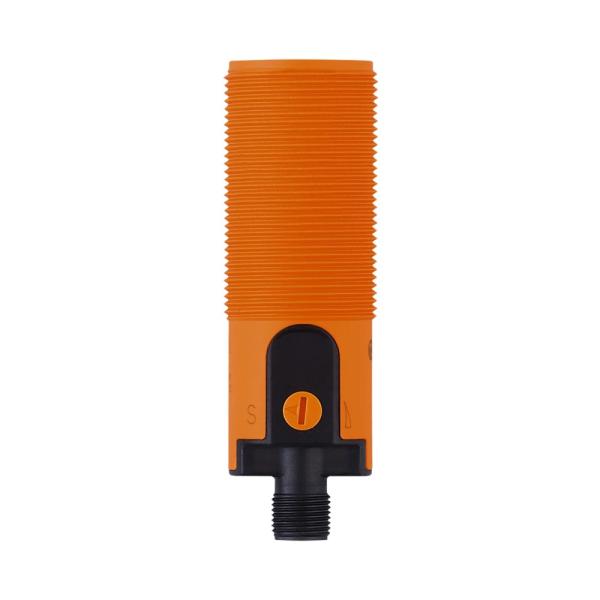

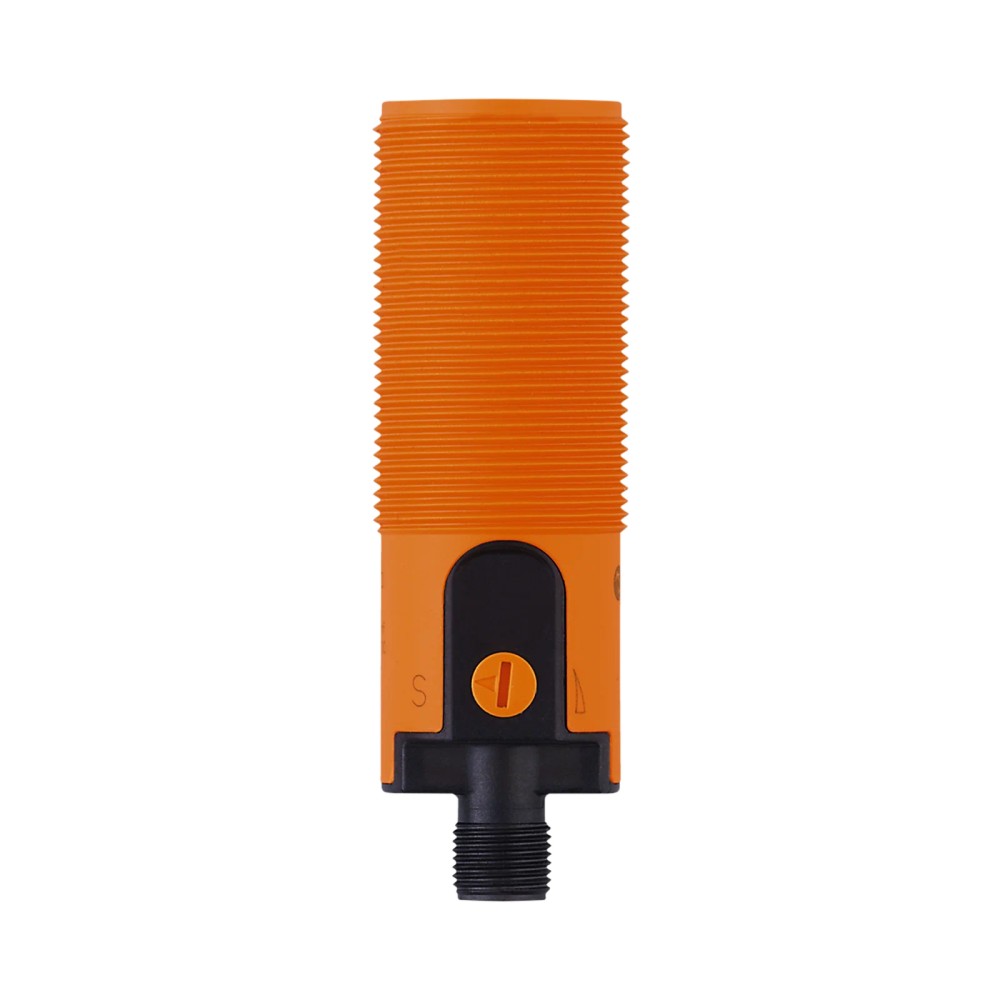

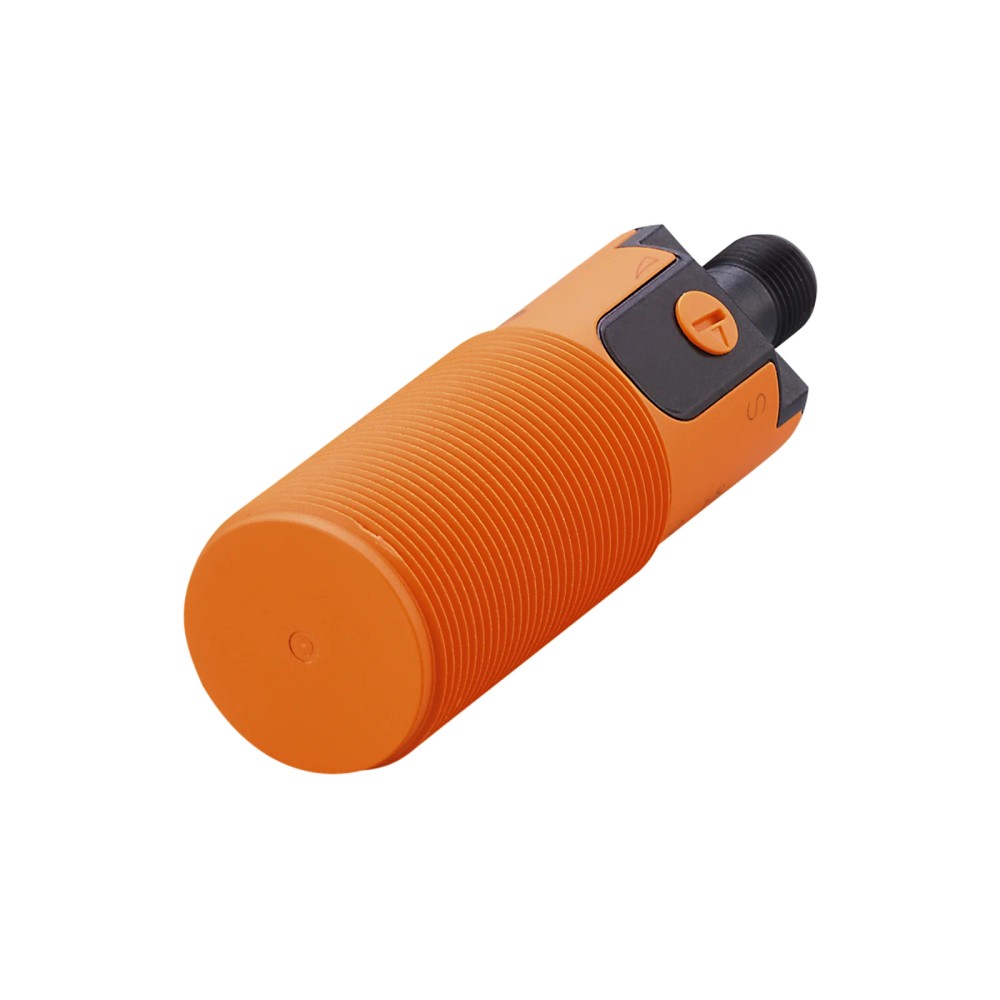

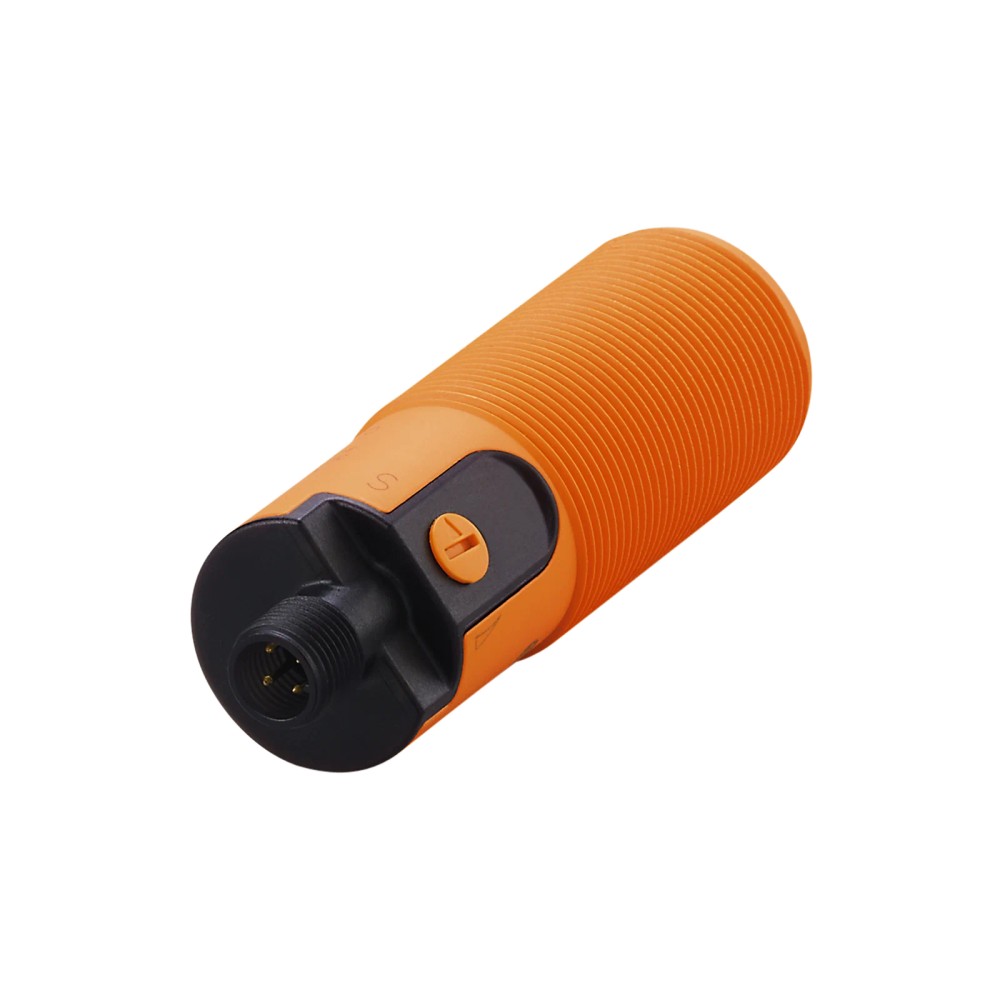

KI5309 IFM - Sensor Capacitivo ifm Detecção de objetos M30 PNP IO-Link 40mm

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5309
EAN: 4021179302715
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5309 IFM - Sensor Capacitivo ifm Detecção de objetos M30 PNP IO-Link 40mm"

Destaques do Produto

Tecnologia

Capacitiva

Saída

PNP normalmente aberta

Detecção

0,5 a 40 mm, não embutido

Comunicação

IO-Link e modo SIO

Conexão

M12, codificação A, 4 contatos

Alimentação

10 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI5309, M30 x 1,5, PNP normalmente aberto, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido

O IFM KI5309 é um sensor capacitivo para detectar objetos sem contato, com saída PNP normalmente aberta e comunicação IO-Link. É indicado para aplicações que requerem formato roscado M30 x 1,5 e distância de detecção configurável dentro da faixa especificada. Opera com alimentação de 10 a 30 V DC e tem conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Modelo	KI5309
Alcance de detecção	0,5 a 40 mm; montagem não embutida
Saída	PNP, normalmente aberta
Comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10 a 30 V DC
Conexão elétrica	Conector M12, codificação A, 4 contatos
Rosca e comprimento	M30 x 1,5; 92 mm
Proteção do invólucro	IP65, IP67 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos em instalações com alimentação de 10 a 30 V DC e entrada compatível com saída PNP.
Aplicações que comportem montagem não embutida em rosca M30 x 1,5 e distância de detecção dentro da faixa de 0,5 a 40 mm.
Sistemas com mestre IO-Link de classe A quando forem necessárias comunicação IO-Link e funções de parametrização; também admite modo SIO.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir detecção além de 40 mm ou montagem embutida: essas condições não correspondem à especificação deste modelo.
Não conecte a uma entrada que não aceite saída PNP ou a uma alimentação fora de 10 a 30 V DC.
Não trate o conector M12 como conexão de processo: ele é a conexão elétrica; a montagem mecânica é feita pela rosca M30 x 1,5.

APLICAÇÕES E USO

Aplicação comprovável pela ficha: detecção capacitiva de objetos em instalação industrial, com montagem não embutida e distância dentro da faixa especificada; a escolha do ponto depende do objeto e das condições reais de montagem.
Em sistemas de automação com entrada PNP compatível, pode operar em modo SIO; para integração IO-Link, é necessário mestre de classe A.
A ficha não especifica materiais de alvo detectáveis, comportamento por material, distância para cada alvo nem condições detalhadas de processo. Valide a detecção no objeto e na instalação reais antes de definir a aplicação.
Respeite a faixa ambiente especificada e, quando aplicável à certificação UL, o limite Ta indicado separadamente. A proteção IP não substitui a verificação das condições de instalação.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI5309, M30 x 1,5, PNP normalmente aberto, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido, verifique estes pontos:

Escolha o KI5309 quando

A aplicação exigir sensor capacitivo não embutido, distância de detecção ajustável na faixa de 0,5 a 40 mm, saída PNP e montagem M30 x 1,5. Para usar IO-Link, confirme a disponibilidade de mestre compatível de classe A.

Considere outra configuração quando

A entrada do controlador não for compatível com PNP, a alimentação estiver fora de 10 a 30 V DC, a montagem precisar ser embutida ou a distância de detecção exigida ultrapassar 40 mm. A ficha disponível não identifica um modelo alternativo; confirme a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Categoria funcional informada pelo fabricante.
Modelo e código	KI5309	Identificação do produto.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
GTIN	4021179302715	Identificador comercial do produto.
Função de saída	Normalmente aberto	Estado funcional da saída de comutação.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação de operação.
Consumo de corrente	Menor que 22 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente contínua máxima da saída DC	200 mA	Limite de corrente constante da saída de comutação DC.

Saídas e detecção
Saída de comutação	PNP	Tipo elétrico da saída.
Função da saída	Normalmente aberta	Configuração de saída indicada; funções IO-Link permitem parametrização NA/NF.
Alcance de detecção	0,5 a 40 mm	Faixa de detecção informada; instalação não embutida.
Distância real de comutação Sr	25 ± 10% mm	Valor real de comutação especificado.
Distância de comutação ajustável	Sim	A ficha informa ajuste do ponto de comutação.
Configuração de fábrica da distância de comutação	25 mm	Ajuste de fábrica informado.
Histerese	1 a 15% de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-15 a 15% de Sr	Variação especificada em relação a Sr.
Frequência de comutação DC	30 Hz	Frequência máxima de comutação informada para DC.

Interfaces e funções IO-Link
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão de protocolo especificada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo de ciclo especificado.
Classe de porta mestre exigida	A	Requisito para conexão IO-Link.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado.
DeviceID suportado	Default 689	Identificador indicado na ficha.
Modo SIO	Sim	Operação de comutação convencional disponível.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; parametrização normalmente aberto/normalmente fechado e PNP/NPN; ajuste do ponto de comutação; histerese	Funções listadas para parametrização e dados acíclicos.

Condições ambientais e proteções
Temperatura ambiente	-25 a 80 °C	Faixa ambiente de operação indicada.
Temperatura ambiente certificada UL Ta	-25 a 60 °C	Limite de temperatura ambiente indicado para a certificação UL.
Temperatura do fluído	-25 a 110 °C	Faixa de temperatura de fluído informada na ficha; confirme sua relevância para a instalação.
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados; a adequação depende das condições e montagem da instalação.
Compatibilidade eletromagnética	EN 61000-4-2: 30 kV AD / 4 kV CD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Níveis e referência normativa informados na ficha.
Resistência a choques	DIN EN 60947-5-2: 30 g, 6 choques / 11 ms, meio seno (x, y, z)	Condição de ensaio indicada pelo fabricante.
Estabilidade de vibração	DIN EN 60947-5-2: amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou 55 Hz	Condição de ensaio indicada pelo fabricante.

Dados mecânicos e conexão
Formato construtivo	Corpo roscado	Tipo de invólucro indicado.
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	92 mm	Comprimento indicado para o corpo do sensor.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Torque máximo de aperto	8 Nm	Limite de aperto informado para instalação.
Conexão elétrica	Conector M12, codificação A, 4 contatos	Conexão elétrica; não confundir com a rosca de montagem.
Materiais	Invólucro e porca: PBT; tampas: PC; componente com potenciômetro: POM	Materiais indicados para as partes do sensor.
Peso	50,8 g	Massa informada na ficha.
Tipo de invólucro UL	Type 1	Classificação de invólucro indicada.
Número de aprovação UL	D001; arquivo UL E174191	Identificadores de aprovação listados na ficha.

Displays e itens fornecidos
Indicador	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud, perfil Smart Sensor – SSP 0 Generic Profiled Sensor; tempo mínimo de ciclo do processo de 20 ms.

• Modo SIO disponível.

• Requer classe A de porta mestre para comunicação IO-Link.

Conexões

Elétrica Conector elétrico M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída de comutação PNP, normalmente aberta, com corrente contínua máxima de 200 mA. Compatibilidade elétrica depende de alimentação e entrada do controlador compatíveis com esses dados.

Processo Não há conexão de processo especificada. A rosca M30 x 1,5 é a montagem mecânica do sensor, não uma conexão elétrica nem uma conexão de processo identificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP e alimentação de 10 a 30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; confirme também o limite de corrente da entrada.
Integração com IO-Link por mestre de classe A	✓	A ficha especifica IO-Link e classe A de porta mestre exigida.
Operação convencional sem IO-Link	✓	O modo SIO está indicado como disponível.
Aplicação que exige detecção acima de 40 mm	✗	A faixa de detecção informada termina em 40 mm.
Aplicação que exige montagem embutida	✗	O modelo é especificado para montagem não embutida.
Fixação mecânica em rosca M30 x 1,5	✓	A designação de rosca do invólucro é M30 x 1,5; o torque máximo de aperto informado é 8 Nm.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI5309, M30 x 1,5, PNP normalmente aberto, IO-Link, alcance de detecção de 0,5 a 40 mm, não embutido

Confirme que o ponto de montagem aceita rosca M30 x 1,5 e instalação não embutida.
Verifique que a temperatura ambiente, a alimentação de 10 a 30 V DC e a interface de controle atendem às especificações do sensor.
Fixe o sensor com as porcas fornecidas e não exceda o torque máximo de 8 Nm.
Conecte o cabo com conector M12, codificação A, 4 contatos; consulte o esquema oficial do fabricante para a atribuição dos pinos antes de energizar.
Se utilizar IO-Link, conecte a uma porta mestre classe A e configure o dispositivo conforme o perfil e a revisão indicados pelo fabricante; para uso convencional, o modo SIO está disponível.
Energize o conjunto e confira a indicação do LED amarelo e a comutação no ponto de detecção; ajuste o ponto conforme a aplicação e os recursos IO-Link disponíveis.

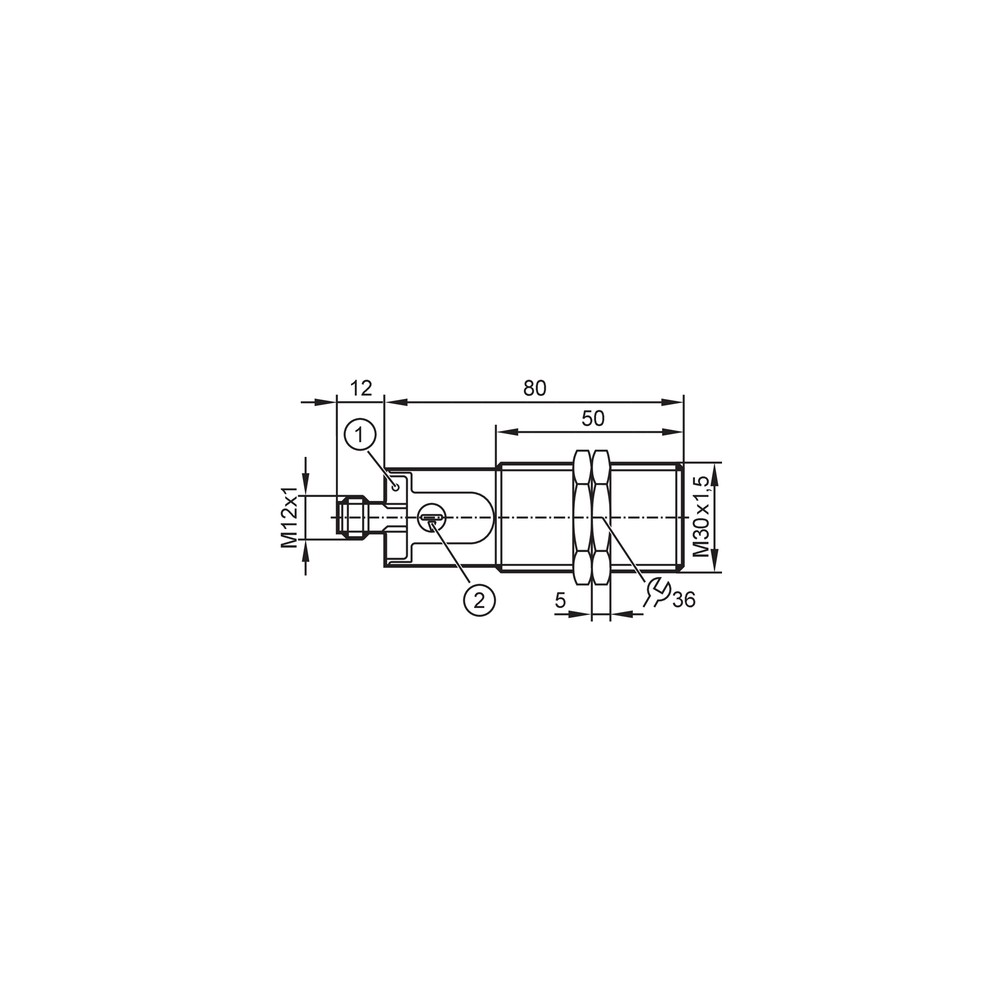

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta no objeto esperado.	Distância de detecção, ajuste do ponto de comutação ou montagem podem não corresponder às condições reais da aplicação.	Verifique se o sensor está montado como não embutido, confira a distância e o ajuste do ponto de comutação; compare a instalação com a folha de dados.
A entrada do controlador não reconhece a saída.	Entrada incompatível com PNP ou ligação/conexão elétrica incorreta.	Confirme que a entrada aceita PNP, inspecione o conector M12 e valide a ligação usando o esquema oficial do fabricante.
A comunicação IO-Link não é estabelecida.	Porta mestre incompatível com o requisito de classe A, configuração do dispositivo ou conexão incorreta.	Confirme a classe A da porta, a revisão IO-Link e a configuração do mestre; teste o modo SIO para separar uma falha de comunicação de uma falha de comutação.
O sensor indica estado de comutação, mas a carga não opera.	Corrente requerida pela carga acima do limite da saída ou problema no circuito externo.	Confira a corrente constante da saída, limitada a 200 mA, a alimentação e a entrada/carga conectada; inspecione o circuito antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI5309 em português (Datasheet) Desenho dimensional em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5309 e para quem ele serve?

É um sensor capacitivo de saída PNP normalmente aberta, destinado à detecção de objetos em aplicações compatíveis com sua faixa de detecção e montagem não embutida. Pode ser integrado por IO-Link ou usado em modo SIO.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados como incluídos.

Esse sensor serve para montagem embutida?

Não; o KI5309 é especificado para montagem não embutida. Se a instalação exigir montagem embutida, procure um modelo cuja ficha indique essa condição.

Posso usar o KI5309 para detectar objetos a mais de 40 mm?

A ficha especifica alcance de detecção de até 40 mm. Não é indicado presumir detecção confiável além desse limite.

O sensor não está detectando: o que devo verificar antes de trocar?

Confira a distância, o ajuste do ponto de comutação e a condição de montagem não embutida. A ficha não fornece distância por material do alvo, então valide a detecção com o objeto real.

O controlador não recebe o sinal do sensor; pode ser defeito?

Pode haver incompatibilidade entre a entrada e a saída PNP ou erro de ligação. Verifique alimentação, conexão M12 e compatibilidade da entrada antes de substituir o sensor.

Devo escolher o KI5309 ou um sensor de outra tecnologia?

Escolha o KI5309 quando a detecção capacitiva, a saída PNP e a montagem não embutida forem compatíveis com a aplicação. A ficha não compara tecnologias ou modelos alternativos; valide a seleção com os requisitos do alvo e do sistema.

Preciso comprar um kit ou o sensor avulso já vem com itens de fixação?

A embalagem é informada como uma peça e inclui duas porcas de fixação. A ficha não identifica um kit separado nem outros componentes incluídos.

Como instalo o KI5309 sem danificar a rosca?

Use a rosca M30 x 1,5 e não exceda o torque máximo de 8 Nm. Consulte o desenho dimensional e o esquema de ligação do fabricante antes da instalação elétrica.

Posso ligar o sensor a qualquer mestre IO-Link?

Não presuma compatibilidade universal: a ficha exige porta mestre de classe A e especifica IO-Link 1.1. Confirme esses requisitos e a configuração do dispositivo no mestre usado.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza detecção capacitiva para identificar objetos sem contato; a ficha não detalha materiais de alvo nem distâncias específicas por material. (Ref.: tipo de sensor e alcance de detecção)

PNP

Tipo de saída de comutação que deve ser compatível com a entrada do controlador conectado. (Ref.: saída de comutação PNP)

IO-Link

Interface de comunicação ponto a ponto usada para comunicação e parametrização do sensor com um mestre compatível. (Ref.: IO-Link 1.1; classe de porta mestre A)

Modo SIO

Modo de operação de comutação convencional indicado para uso sem comunicação IO-Link. (Ref.: modo SIO disponível)

Montagem não embutida

Condição de instalação indicada para este sensor; deve ser considerada no projeto mecânico e na validação da detecção. (Ref.: tipo de montagem não embutido)
