Sensor Capacitivo IFM KI5305 M30 PNP IO-Link

Pré-visualizar: KI5305 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm

KI5305 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm

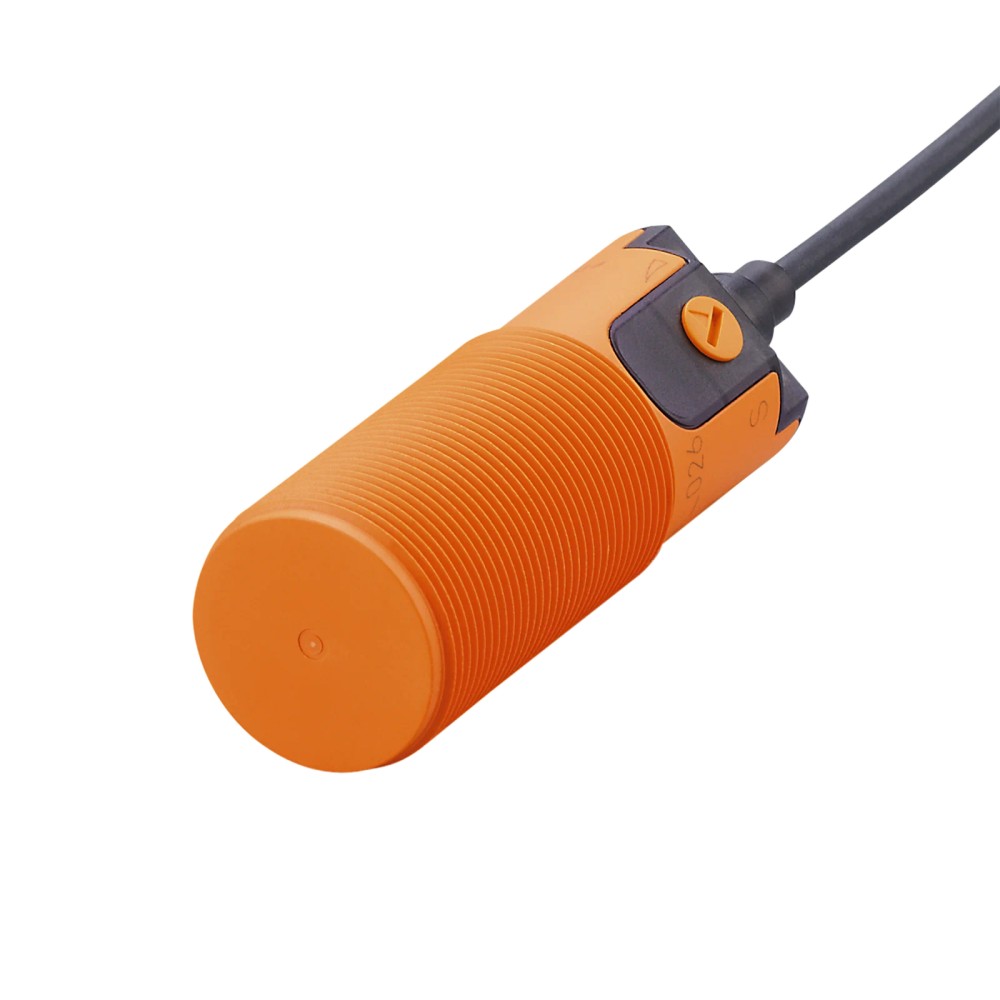

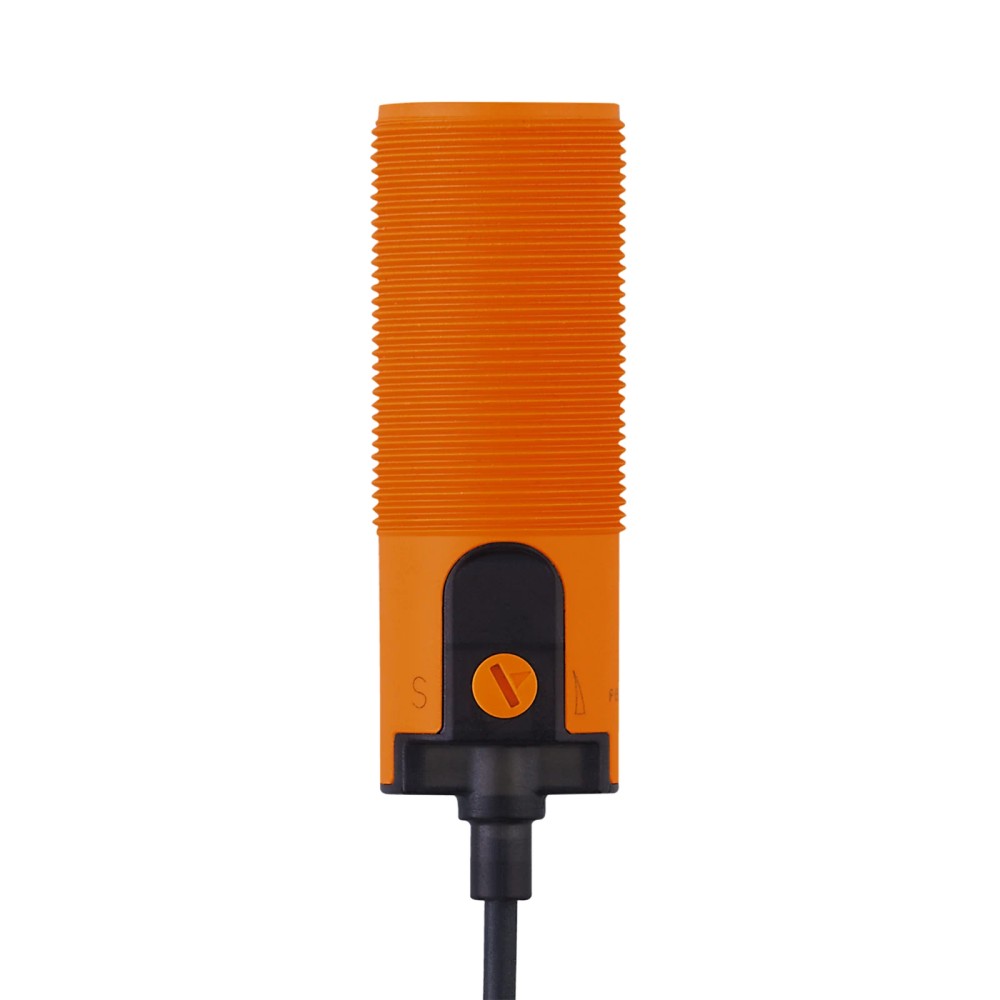

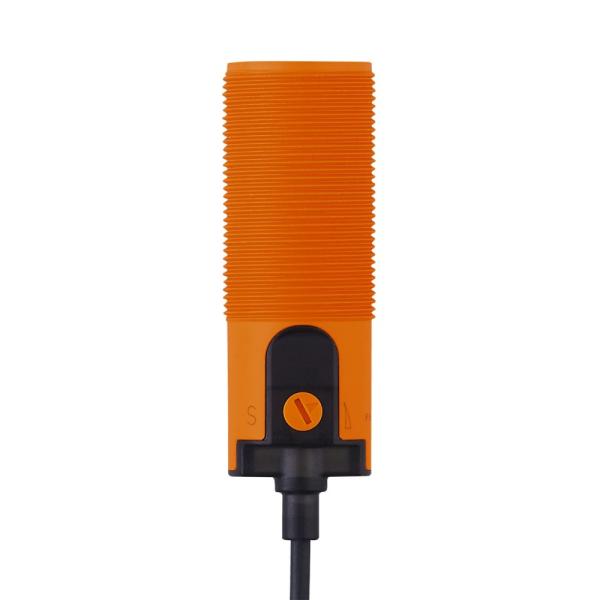

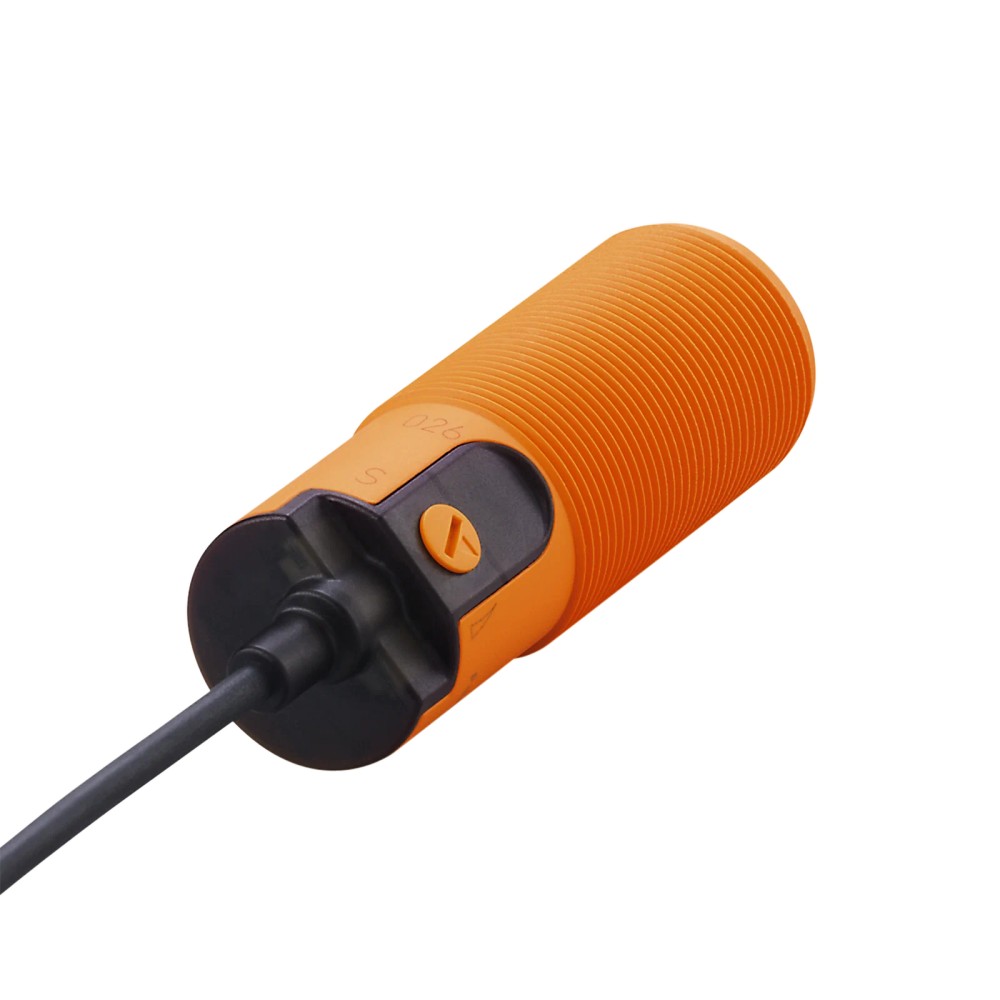

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5305
EAN: 4021179297042
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KI5305 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link 40mm"

Destaques do Produto

Tecnologia

Sensor capacitivo

Formato de montagem

Rosca M30 x 1,5; montagem quase-nivelada

Saída

PNP normalmente aberta

Alcance ajustável

0,5 a 40 mm

Comunicação

IO-Link 1.1 e modo SIO

Conexão

Cabo PUR de 2 m, 3 x 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI5305, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm

O IFM KI5305 é um sensor capacitivo para detecção de nível e presença de materiais, com saída PNP normalmente aberta e interface IO-Link. Seu alcance de detecção é ajustável de 0,5 a 40 mm, e a conexão elétrica é feita por cabo de 2 m. Opera com alimentação de 10 a 30 V DC e aceita temperatura do fluido de -25 a 110 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Rosca de montagem	M30 x 1,5
Alcance de detecção	Ajustável de 0,5 a 40 mm
Saída elétrica	PNP, normalmente aberta
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Tensão de operação	10 a 30 V DC
Conexão elétrica	Cabo PUR de 2 m, Ø 4 mm; 3 x 0,34 mm²
Temperatura do fluido	-25 a 110 °C
Grau de proteção	IP65, IP67 e IP69K
Dimensões	M30 x 1,5; comprimento de 92 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de nível ou presença em instalações que aceitem sensor M30 x 1,5 e saída PNP normalmente aberta.
Aplicações que utilizem IO-Link 1.1 ou operação em modo SIO, respeitando a exigência de master port classe A para IO-Link.
Instalações com fluido entre -25 e 110 °C, alimentação de 10 a 30 V DC e conexão por cabo de 2 m.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN: a ficha especifica saída PNP.
Não selecionar quando a aplicação exigir alcance superior a 40 mm ou conexão elétrica diferente do cabo informado, sem validação adicional do sistema.
Não aplicar em temperatura de fluido fora de -25 a 110 °C; para uso com certificação UL, considerar o limite Ta de -25 a 60 °C indicado na ficha.

APLICAÇÕES E USO

Uso indicado no anúncio: detecção capacitiva de nível, respeitando o alcance ajustável de 0,5 a 40 mm e a faixa de temperatura do fluido de -25 a 110 °C.
Possibilidade de uso inferida a partir da tecnologia e das especificações: detecção de presença de materiais em instalações com montagem M30 x 1,5 e interface elétrica PNP; valide o material e as condições específicas no datasheet antes da aplicação.
Para comunicação IO-Link, utilizar sistema compatível com revisão 1.1, transferência COM2 a 38,4 kBaud e master port classe A; em alternativa, o modo SIO está disponível.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI5305, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm, verifique estes pontos:

Escolha o KI5305

Quando a instalação requer sensor capacitivo M30 x 1,5, saída PNP normalmente aberta, alcance configurável entre 0,5 e 40 mm e operação por IO-Link ou SIO. Verifique também alimentação de 10 a 30 V DC, cabo de 2 m e temperatura do fluido dentro da faixa declarada.

Considere outra configuração

Busque uma versão diferente se o controlador exigir NPN, se o alcance necessário superar 40 mm ou se a montagem não aceitar M30 x 1,5. A ficha não permite determinar um modelo alternativo; confirme os requisitos do processo e consulte a documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	KI5305	Código do produto IFM.
Tipo de produto	Sensor capacitivo	Tecnologia de detecção indicada na ficha.
Aplicação indicada no anúncio	Detecção de nível	Descrição do anúncio; o sensor também é identificado como capacitivo.

Dados mecânicos e montagem
Designação da rosca	M30 x 1,5	Dimensão da rosca para montagem.
Dimensões	M30 x 1,5 / L = 92 mm	Dimensão mecânica declarada.
Montagem	Quase-nivelado	Condição de instalação indicada na ficha.
Invólucro	Forma construtiva de roscas	Descrição do formato construtivo.
Materiais	Invólucro e porca: PBT; tampas: PC; com potenciômetro: POM	Materiais declarados para os componentes indicados.
Acessórios incluídos	2 porcas de fixação	Itens incluídos conforme ficha.
Peso	99,2 g	Massa declarada no catálogo.

Faixa de detecção
Alcance de detecção	0,5 a 40 mm	Faixa ajustável declarada.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação informado na ficha.
Configuração de fábrica da distância de comutação	15 mm	Ajuste definido de fábrica.

Dados elétricos e alimentação
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Consumo declarado.
Classe de proteção	III	Classificação elétrica indicada pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída DC.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída elétrica.
Saída	Normalmente aberta	Estado funcional declarado.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo especificado para a saída.
Frequência de comutação DC	30 Hz	Frequência máxima declarada para comutação DC.
Modo SIO	Sim	Permite operação em modo de comutação SIO.

Precisão e desvios
Histerese	1 a 15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-15 a 15 % de Sr	Desvio declarado em relação a Sr.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação suportada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo declarado para o ciclo do processo.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado.
Classe de master port exigida	A	Classe requerida para a porta master IO-Link.
DeviceID default	689	Identificador padrão indicado na ficha.

Conexão elétrica
Tipo de conexão	Condutor de ligação	Tipo de conexão descrito nos dados básicos.
Conexão elétrica	Cabo de 2 m, PUR, Ø 4 mm; 3 x 0,34 mm²	Construção e comprimento declarados do cabo.

Condições ambientais e proteção
Temperatura do fluido	-25 a 110 °C	Faixa declarada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Certificado UL Ta	-25 a 60 °C	Faixa Ta indicada para o certificado UL.
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados; dependem das condições de instalação e uso.
UL Enclosure type	Type 1	Classificação de invólucro UL indicada.
Resistência a choques	DIN EN 60947-5-2; 30 g; 6 choques; 11 ms; meio seno (x, y, z)	Condição de ensaio declarada.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm; duração de 5 min.; 30 min. em cada eixo na ressonância ou 55 Hz	Condição de ensaio declarada.
EMC	EN 61000-4-2: 30 kV AD / 4 kV CD; EN 61000-4-3: 10 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética informados.

Indicação e elementos de operação
Display status de chaveamento	1 LED amarelo	Indicador visual de estado de comutação.
Ajustabilidade da distância de comutação	Sim	A ficha declara ajuste da distância de comutação.

Confiabilidade e conformidade
MTTF	904 anos	Valor MTTF declarado no catálogo; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificador UL informado.
Número de aprovação UL	D002	Identificador de aprovação informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação de comutação; saída PNP normalmente aberta.

• Para IO-Link, a ficha exige master port classe A.

Conexões

Elétrica Cabo PUR de 2 m, Ø 4 mm, com 3 x 0,34 mm². Alimentação de 10 a 30 V DC; saída PNP normalmente aberta, corrente constante máxima de 200 mA. A compatibilidade elétrica depende de entrada PNP e alimentação dentro da faixa especificada.

Processo Conexão mecânica por rosca M30 x 1,5; corpo de 92 mm; montagem quase-nivelada. Não há conexão de processo hidráulica ou pneumática informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10 a 30 V DC; validar corrente máxima constante de 200 mA.
Sistema IO-Link com master port classe A	✓	O sensor declara IO-Link 1.1, COM2 a 38,4 kBaud e classe de master port exigida A.
Sistema que utiliza somente sinal de comutação convencional	✓	O modo SIO está disponível e a saída é PNP normalmente aberta.
Entrada de controlador que exige saída NPN	✗	A ficha especifica saída PNP, não NPN.
Montagem mecânica com rosca diferente de M30 x 1,5	✗	A conexão mecânica declarada é M30 x 1,5; outra rosca não corresponde à especificação.
Fluido com temperatura fora de -25 a 110 °C	✗	A faixa declarada para temperatura do fluido é de -25 a 110 °C.
Aplicação que exige alcance superior a 40 mm	✗	O alcance ajustável informado é de 0,5 a 40 mm.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI5305, M30 x 1,5, PNP, IO-Link, alcance ajustável de 0,5 a 40 mm

Confirme que a posição de instalação aceita rosca M30 x 1,5 e montagem quase-nivelada, considerando o comprimento de 92 mm.
Verifique que o fluido e o ambiente permanecem dentro das respectivas faixas de temperatura especificadas.
Fixe o sensor usando as porcas de fixação incluídas, sem exceder os requisitos de montagem do fabricante.
Conecte o cabo PUR de 2 m, 3 x 0,34 mm², a uma alimentação de 10 a 30 V DC e a uma entrada compatível com saída PNP.
Para IO-Link, conecte a uma master port classe A compatível com IO-Link 1.1; para sinal convencional, use o modo SIO.
Ajuste a distância de comutação conforme a aplicação dentro da faixa de 0,5 a 40 mm e confirme o estado pelo LED amarelo e pelo controlador.

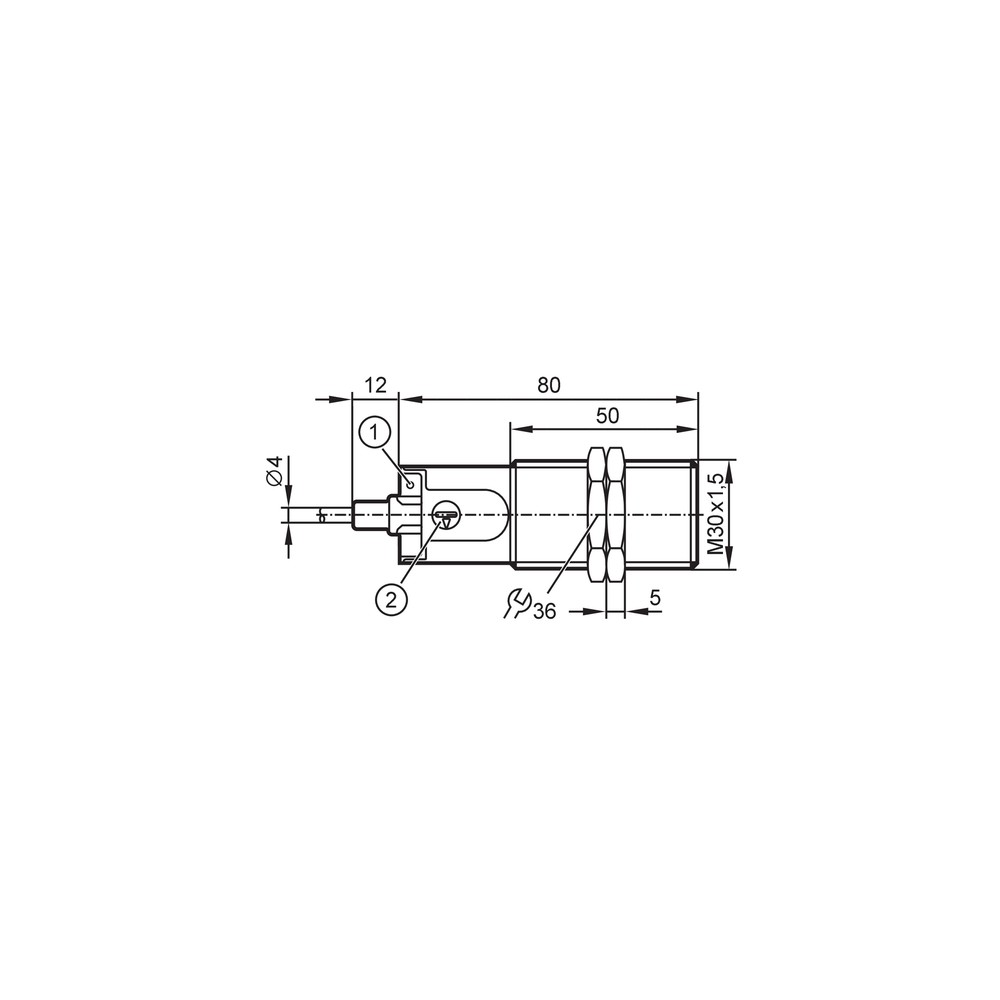

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando o material ou nível alcança a área de detecção.	A distância de comutação pode não estar ajustada para a instalação, ou o material pode estar fora da condição de detecção requerida.	Confira o ajuste dentro do intervalo de 0,5 a 40 mm, observe o LED amarelo e consulte o datasheet para validar a aplicação com o material específico.
O controlador não reconhece o sinal do sensor.	A entrada pode não ser compatível com saída PNP normalmente aberta, ou a alimentação pode estar fora de 10 a 30 V DC.	Meça a alimentação nos terminais de conexão e confirme no esquema do controlador que a entrada aceita sinal PNP.
Não há comunicação IO-Link com o master.	A porta pode não ser classe A ou a configuração de comunicação pode não corresponder à revisão e ao tipo de transferência do sensor.	Confirme master port classe A, IO-Link 1.1 e COM2 a 38,4 kBaud; teste o modo SIO para distinguir falha de comunicação de falha de comutação.
O indicador de comutação não acende ou a saída permanece inativa após a instalação.	Pode haver ligação elétrica incorreta, curto-circuito, inversão de polaridade ou falta de alimentação.	Desenergize o circuito antes de revisar as conexões; verifique alimentação, continuidade do cabo e ligação conforme a documentação oficial do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI5305 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5305 e para quem ele serve?

É um sensor capacitivo M30 x 1,5 para detecção, anunciado para aplicações de nível. Atende instalações que usam saída PNP normalmente aberta e alcance ajustável de até 40 mm.

O KI5305 se comunica com qualquer master IO-Link?

Não necessariamente: a ficha exige master port classe A. O sensor usa IO-Link 1.1 com transferência COM2 a 38,4 kBaud e também pode operar em modo SIO.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. O sensor possui cabo PUR de 2 m integrado como conexão elétrica.

Ele serve para um controlador com entrada NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN, selecione uma saída compatível com o controlador.

Posso usar o KI5305 com fluido acima de 110 °C?

A ficha declara temperatura do fluido de -25 a 110 °C, portanto não especifica operação acima de 110 °C. Não extrapole esse limite sem confirmação do fabricante.

O LED acende, mas o controlador não recebe o sinal; o que verifico antes de trocar o sensor?

Verifique se a entrada do controlador aceita PNP normalmente aberta e se a alimentação está entre 10 e 30 V DC. Confira também a continuidade e a ligação do cabo conforme o datasheet.

O sensor não estabelece IO-Link; qual é a primeira verificação?

Confirme que o master utiliza porta classe A e que a comunicação está configurada para IO-Link 1.1 e COM2 a 38,4 kBaud. A operação em modo SIO pode ajudar a verificar separadamente a função de comutação.

Devo comprar este sensor ou procurar uma versão diferente?

Escolha o KI5305 se a aplicação aceitar rosca M30 x 1,5, saída PNP e alcance de até 40 mm. Procure outra configuração se precisar de saída NPN ou de alcance superior; a ficha não identifica um modelo alternativo específico.

Como ajusto a distância de comutação na instalação?

A distância é ajustável entre 0,5 e 40 mm; a configuração de fábrica indicada é 15 mm. Consulte o datasheet do fabricante para o procedimento de ajuste e valide a comutação no processo.

Qual diagrama devo consultar antes de ligar os três condutores?

Consulte a folha de dados oficial do KI5305 antes de energizar, pois ela é a referência para as ligações elétricas. A ficha disponível informa cabo de 3 x 0,34 mm², mas não fornece as cores dos condutores.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações de capacitância para identificar a presença de materiais; o KI5305 é especificado como capacitivo.

PNP

Tipo de saída de comutação especificado para o KI5305, com função normalmente aberta.

IO-Link

Interface de comunicação digital indicada para troca de dados entre sensor e master compatível.

SIO

Modo de operação de entrada/saída de comutação convencional disponível no sensor.

Distância real de comutação usada como referência para parâmetros de comutação e histerese.
