Sensor Capacitivo IFM KI5304 M30 com IO-Link

Pré-visualizar: KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link

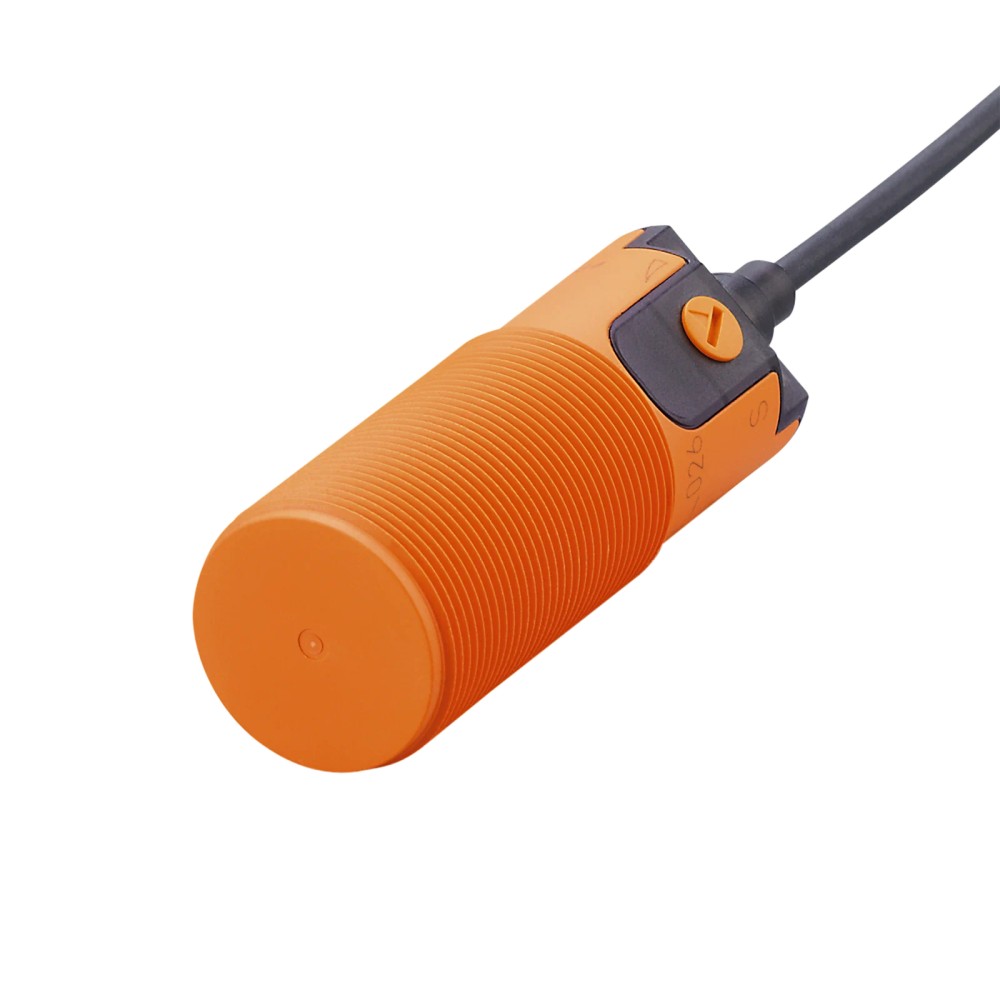

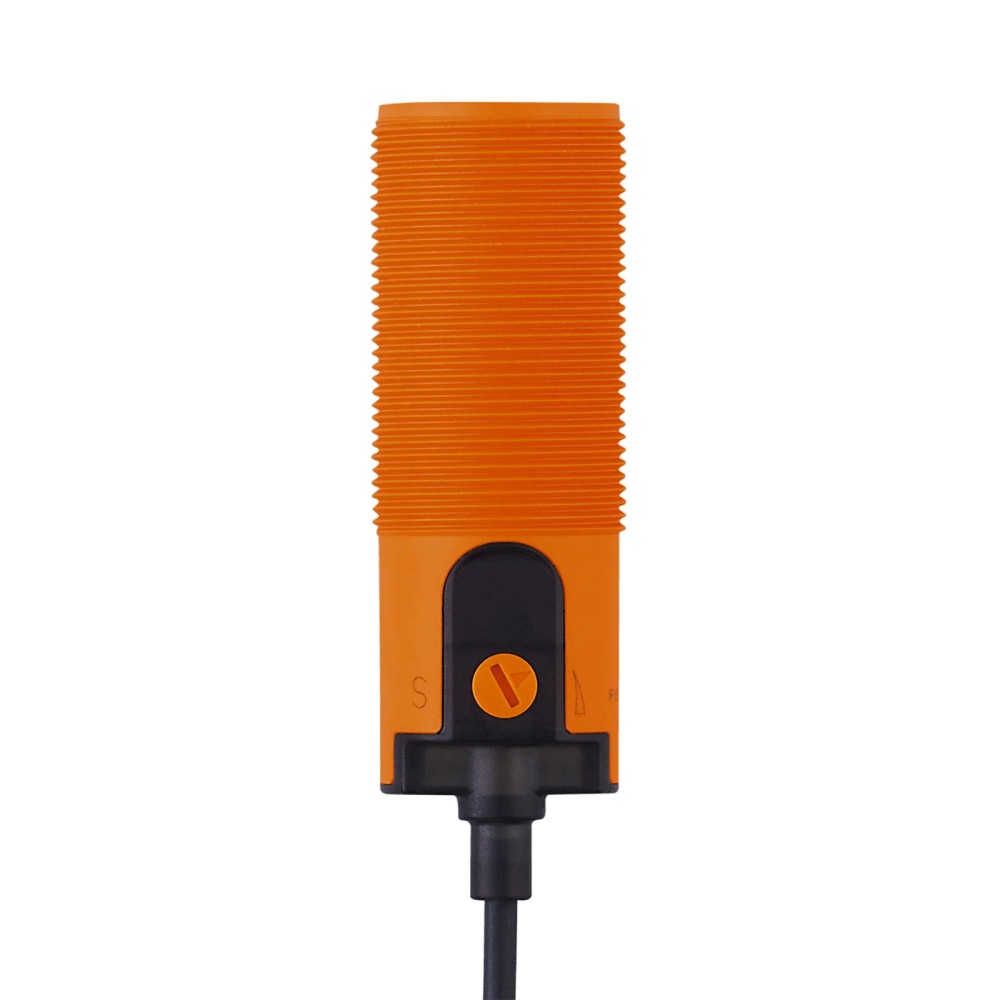

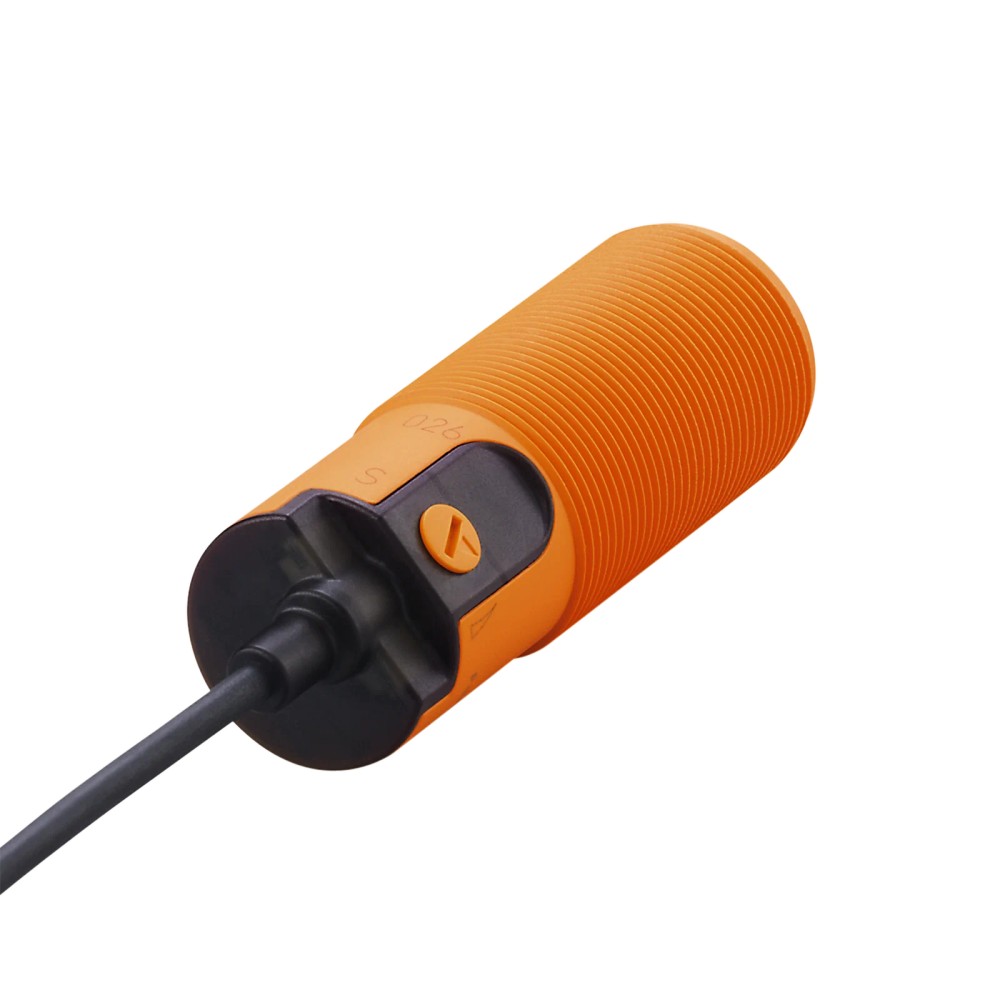

KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5304
EAN: 4021179297035
NCM do produto: 85365090

Destaques do Produto Tipo de Sensor...mais

Fechar menu

Saiba mais sobre: "KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link"

Destaques do Produto

Tipo de Sensor

Capacitivo

Rosca

M30

Saída

PNP

Comunicação

IO-Link

Alcance Máx

40 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link

O sensor capacitivo KI5304 é uma solução robusta para detecção de nível e presença, operando com rosca M30 e interface IO-Link. Ele utiliza tecnologia capacitiva para detectar materiais através de paredes ou diretamente, oferecendo flexibilidade com alcance ajustável de 0,5 a 40 mm. É a escolha ideal para ambientes industriais exigentes graças à sua proteção IP69K e comunicação inteligente.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KI5304
Alcance	0,5...40 mm
Saída	PNP
Conexão	Cabo PUR 2m
Grau de Proteção	IP 65, IP 67, IP 69K
Interface	IO-Link
Rosca	M30 x 1,5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de líquidos condutivos e não condutivos.
Monitoramento de presença de materiais granulados ou em pó.
Aplicações que exigem configuração remota via IO-Link para otimização de processo.

⚠ Considere outro se precisa de:

Ambientes com temperaturas do fluido superiores a 110 °C.
Montagem em locais onde a vibração mecânica exceda os limites da norma DIN EN 60947-5-2.
Exposição a produtos químicos agressivos que degradem o invólucro em PBT.

APLICAÇÕES E USO

Detecção de nível de enchimento em tanques de plástico ou vidro.
Monitoramento de presença de produtos granulados, pós ou líquidos.
Aplicações em linhas de envase e processamento de alimentos (laváveis).

COMO ESCOLHER

Antes de comprar o KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações que exigem monitoramento de nível de materiais (granulados ou líquidos) em recipientes, especialmente quando o IO-Link é necessário para diagnóstico preventivo e configuração de parâmetros.

Quando buscar outra alternativa

Busque um sensor indutivo se a aplicação for exclusivamente para detecção de metais a distâncias curtas, ou uma versão sem IO-Link se o controle for puramente discreto e sem necessidade de rede.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	0,5...40 mm	Faixa de trabalho configurável conforme a aplicação.
Distância real de comutação	15 mm	Valor nominal de referência com ajuste de fábrica.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível.
Consumo de corrente	< 22 mA	Consumo em regime de repouso.
Saída de comutação	PNP	Tipo de lógica de saída (comutação positiva).

Interfaces
Interface	IO-Link (COM2)	Protocolo de comunicação industrial.
Revisão IO-Link	1.1	Versão do protocolo de comunicação.

Dados mecânicos
Invólucro	M30 x 1,5	Rosca padrão para fixação mecânica.
Grau de proteção	IP 65, IP 67, IP 69K	Resistência a entrada de sólidos e líquidos.
Material	PBT, PC, POM	Materiais construtivos do invólucro e tampas.

Condições ambientais
Temperatura do fluido	-25...110 °C	Limite de operação térmica do meio medido.
Resistência a choques	30 g (11 ms)	Conformidade norma DIN EN 60947-5-2.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica Cabo: 2 m, PUR, Ø 4 mm; 3 x 0,34 mm²

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos através de parede de vidro	✓	Sensores capacitivos são projetados para detectar através de materiais não metálicos.
Detecção de objetos metálicos a 2mm	✓	Capacitivos detectam metais, porém um sensor indutivo seria tecnicamente mais preciso para este cenário.
Ambientes com vapores corrosivos	✗	O invólucro em PBT possui limitações químicas; verificar compatibilidade com o produto específico antes da instalação.

INSTALAÇÃO

Como instalar o KI5304 IFM - Sensor Capacitivo IFM Detecção de Nível M30 PNP IO-Link

Verificar a rosca do local de montagem (M30 x 1,5).
Rosquear o sensor no suporte, sem exceder o torque recomendado para evitar danos.
Posicionar o sensor a uma distância adequada do material (alcance de 0,5 a 40mm).
Conectar os fios do cabo conforme o diagrama de ligação (BN, BK, BU).
Ajustar a distância de comutação usando o potenciômetro conforme o alvo.
Verificar o LED amarelo de status após energização.

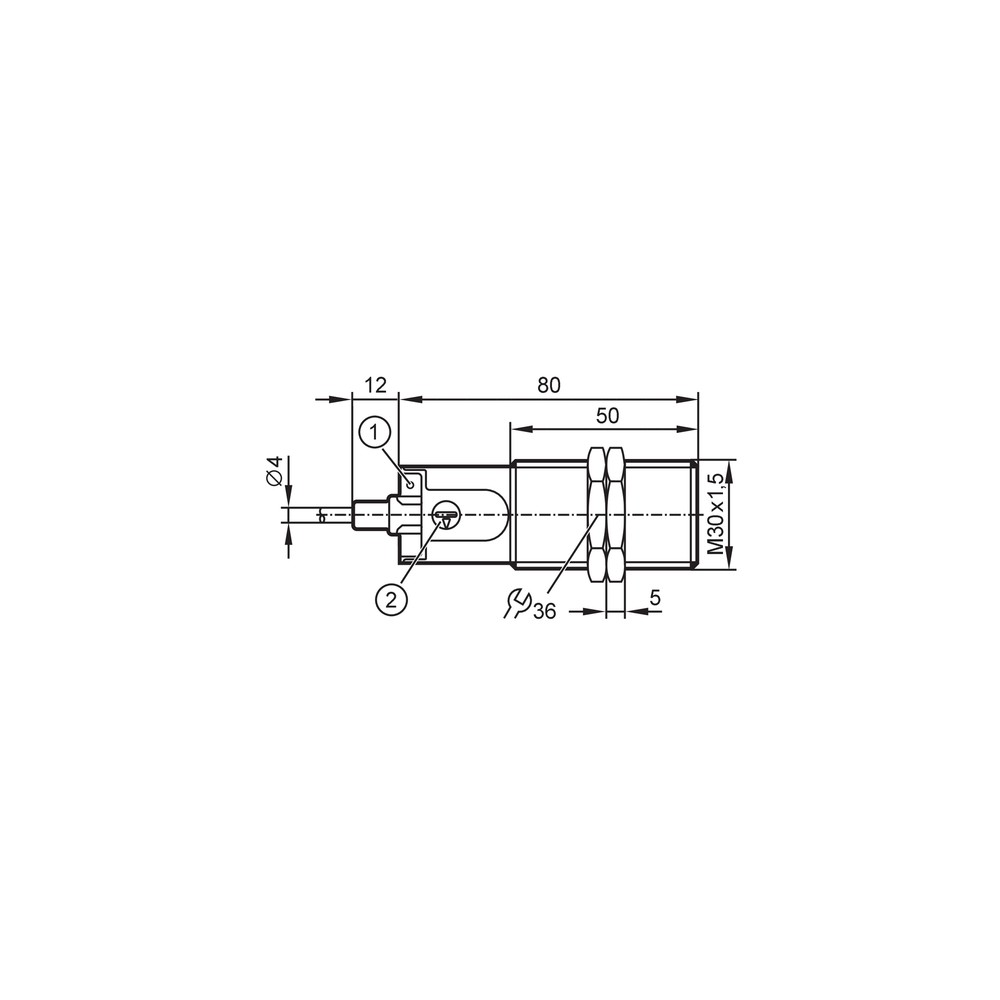

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Atuador comuta sem presença de objeto ou mantém sinal ativo.	Obstrução da face sensora ou acúmulo de sujeira.	Limpar a superfície do sensor e verificar se o sinal normaliza.
Sensor não detecta o alvo na distância desejada.	Configuração incorreta da distância de comutação.	Ajustar o potenciômetro e monitorar o status do LED amarelo.
Falsos disparos ocasionais em ambiente fabril.	Interferência eletromagnética (EMC).	Verificar aterramento e proximidade com cabos de alta potência.
LED de status apagado e sem sinal de saída.	Falha na alimentação de 24V DC.	Medir a tensão nos terminais do cabo conforme diagrama.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico KI5304 (Datasheet) Desenho Dimensional M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KI5304 e qual sua principal função?

Este é um sensor capacitivo M30 com IO-Link da IFM, projetado para detecção de nível e presença de objetos através de paredes de recipientes ou diretamente, com alcance ajustável.

O que vem na embalagem ao adquirir o sensor KI5304?

O sensor acompanha 2 porcas de fixação para montagem mecânica.

Este sensor pode ser usado para detectar qualquer tipo de material?

Este sensor não é adequado para detectar objetos metálicos em distâncias curtas se a precisão posicional for crítica, sendo preferível utilizar um sensor indutivo para metais.

Existe alguma limitação de temperatura para o uso deste sensor?

Não é recomendado para aplicações onde o fluido opere acima de 110 °C ou abaixo de -25 °C, pois excede as especificações técnicas de resistência térmica do componente.

O sensor está energizado, mas não comuta. O que pode estar ocorrendo?

Se o LED amarelo não acender na presença de um objeto, verifique se a alimentação de 10-30V DC está correta e se a distância de detecção foi configurada adequadamente pelo potenciômetro.

O sensor apresenta falsos acionamentos. Como diagnosticar?

Sintomas de instabilidade podem ser causados por interferência eletromagnética (EMC) ou acúmulo de material residual na face sensora; verifique a limpeza da face e o aterramento do invólucro.

Qual a vantagem deste modelo com IO-Link em relação a um sensor capacitivo comum?

A versão com IO-Link (KI5304) oferece diagnóstico avançado e parametrização remota via PLC, enquanto versões convencionais não possuem interface digital para configuração de histerese ou monitoramento de horas de operação.

Devo escolher este sensor IO-Link ou um modelo comum de saída PNP?

A escolha depende da necessidade de integração com rede industrial: o modelo IO-Link é ideal para Indústria 4.0, enquanto sensores de saída discreta padrão são suficientes para aplicações simples de on/off sem necessidade de diagnóstico.

Quais os cuidados ao instalar o sensor fisicamente?

O ajuste deve ser feito via potenciômetro integrado, garantindo que o sensor esteja fixado firmemente na rosca M30 para evitar vibrações que alterem a distância de detecção.

O sensor pode ser utilizado em ambientes com limpeza intensa (washdown)?

O produto possui grau de proteção IP65/IP67/IP69K, sendo resistente a lavagens de alta pressão, desde que o cabo de ligação seja instalado corretamente com vedação adequada.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: IEC 61131-9).

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e água sob alta pressão e temperatura.

Histerese

Diferença entre o ponto de comutação e o ponto de desacionamento, essencial para evitar instabilidade na saída (Ref.: 1...15 % de Sr).

Montagem quase-nivelada

Tipo de montagem que permite que o sensor seja instalado parcialmente embutido no metal, otimizando o espaço.

PNP

Saída de comutação que fornece tensão positiva (V+) ao realizar a carga (Ref.: Saída elétrica).
