Sensor Capacitivo IFM KI5303 M30 IO-Link PNP

Pré-visualizar: KI5303 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP

KI5303 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP

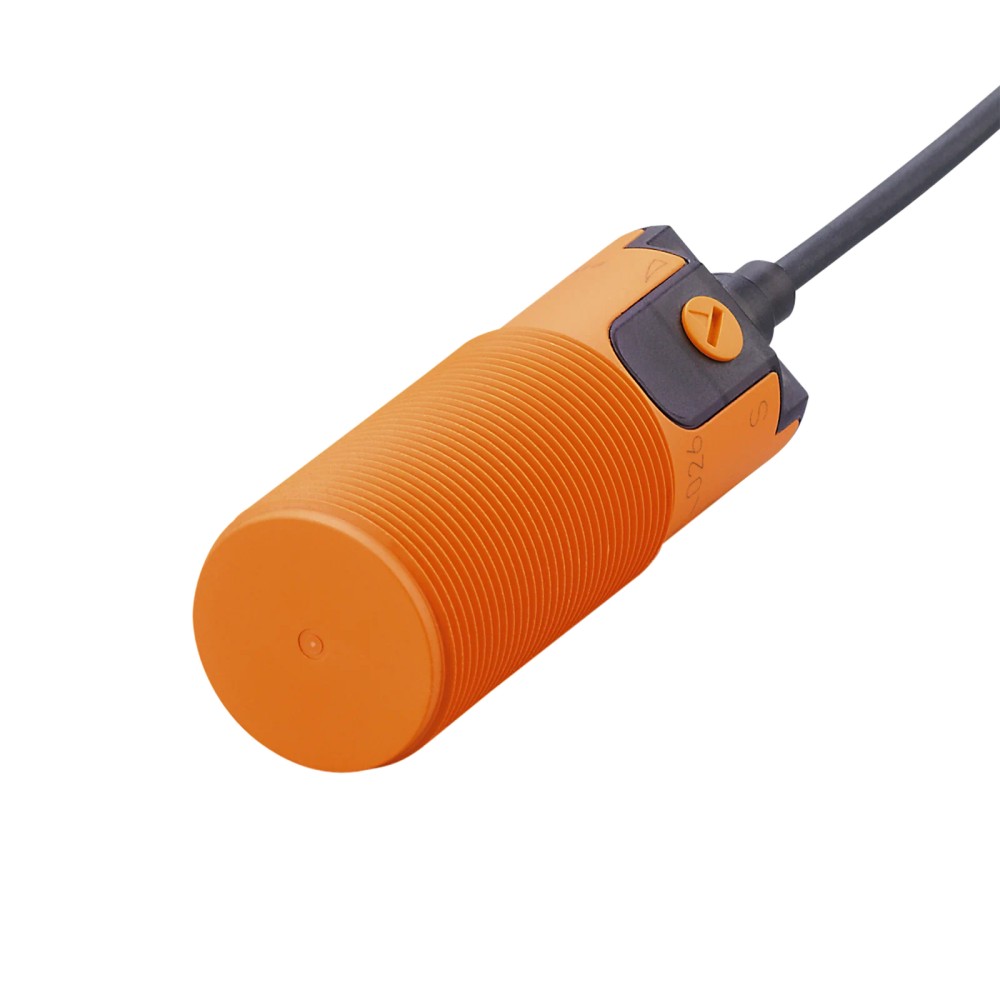

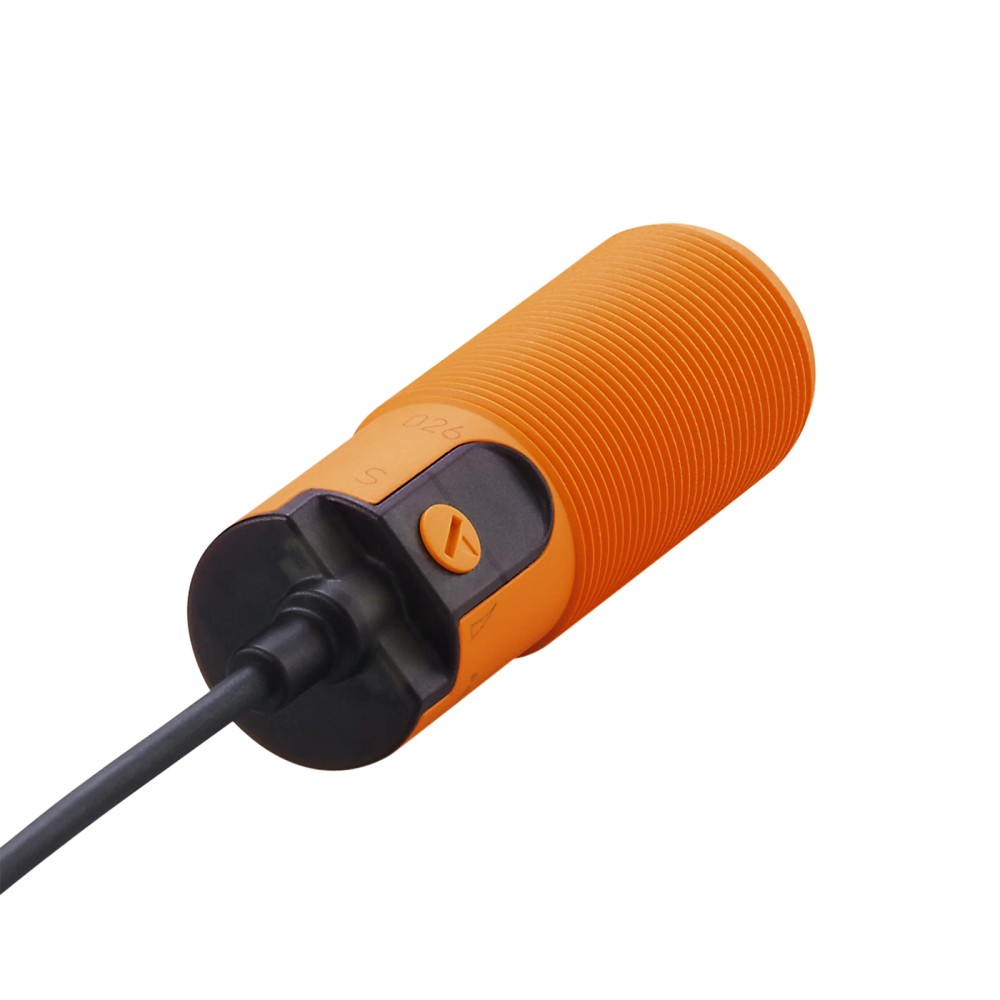

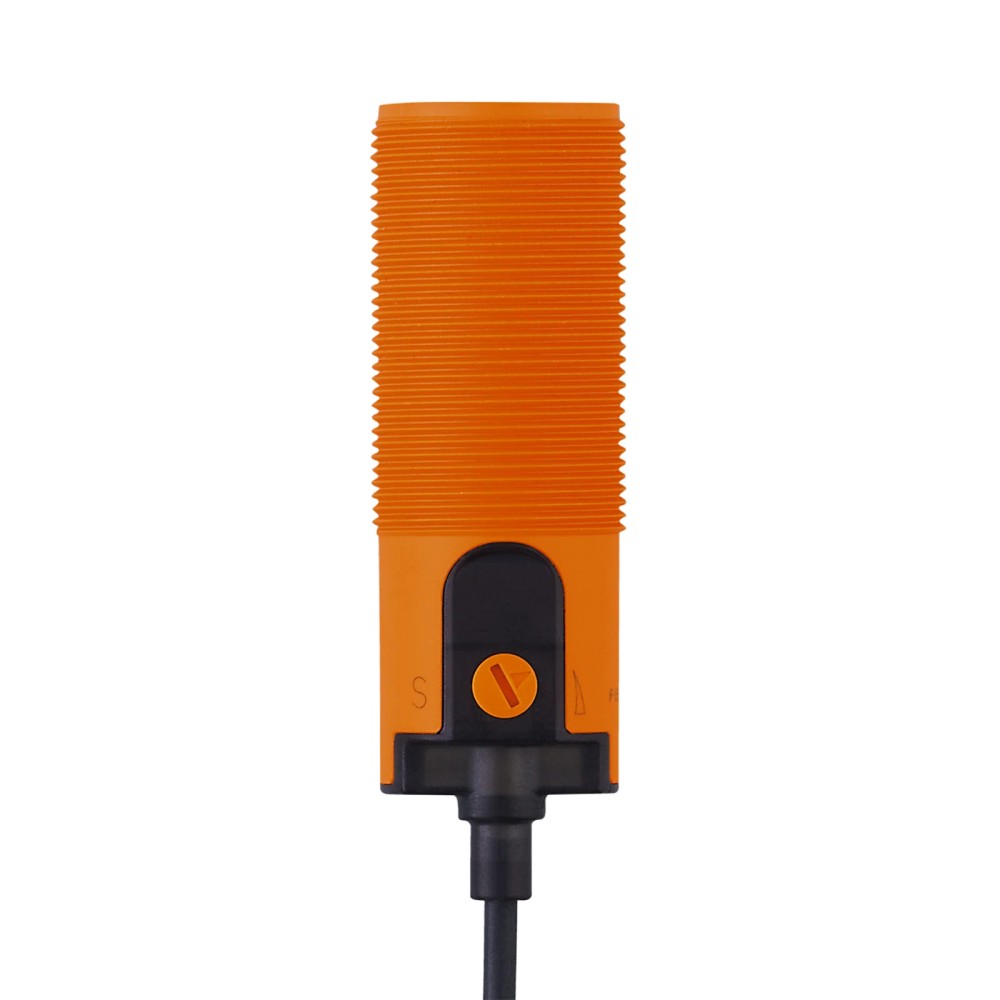

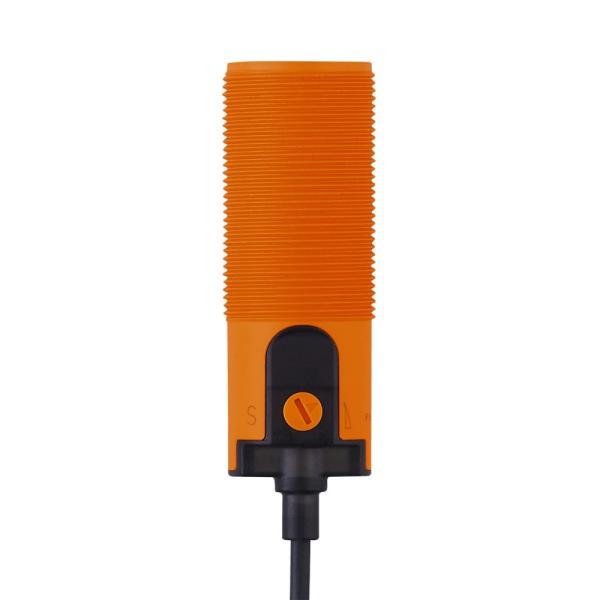

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5303
EAN: 4021179297028
NCM do produto: 85365090

Destaques do Produto Detecção Capacitiva;...mais

Fechar menu

Saiba mais sobre: "KI5303 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP"

Destaques do Produto

Detecção

Capacitiva; alcance ajustável de 0,5...40 mm

Saída de comutação

PNP normalmente aberta

Comunicação

IO-Link, COM2 (38,4 kBaud); modo SIO

Alimentação

10...30 V DC

Montagem

Rosca M30 x 1,5; não embutida

Conexão elétrica

Cabo PUR de 2 m, 3 x 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI5303 M30 x 1,5, PNP, IO-Link

O IFM KI5303 é um sensor capacitivo para detecção de objetos ou níveis, com saída PNP normalmente aberta e interface IO-Link. Possui alcance de detecção ajustável de 0,5 a 40 mm e conexão roscada M30 x 1,5. Opera com alimentação de 10 a 30 V DC e tem proteção IP 65, IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Código do fabricante	KI5303
Saída	PNP, normalmente aberta
Alcance de detecção ajustável	0,5...40 mm
Distância real de comutação Sr	25 ± 10 % mm
Interface de comunicação	IO-Link; modo SIO disponível
Tensão de operação	10...30 V DC
Conexão mecânica	Rosca M30 x 1,5; montagem não embutida
Proteção	IP 65, IP 67, IP 69K
Temperatura do fluido	-25...110 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de presença ou nível em instalações que aceitem sensor M30 x 1,5 e montagem não embutida.
Aplicações cujo ponto de detecção possa ser ajustado dentro do alcance especificado de 0,5...40 mm.
Sistemas com entrada PNP ou mestre IO-Link compatível com dispositivo IO-Link classe A.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir alcance de detecção superior a 40 mm.
Não selecione quando a conexão mecânica requerida não for compatível com rosca M30 x 1,5 ou quando a instalação exigir montagem embutida.
Não use fora dos limites especificados de temperatura: ambiente -25...80 °C e fluido -25...110 °C.

APLICAÇÕES E USO

Detecção capacitiva de presença ou nível em equipamentos industriais, desde que o ponto de detecção esteja dentro do alcance ajustável e a geometria permita montagem não embutida M30 x 1,5. Aplicação inferida a partir do tipo de sensor e dos dados de detecção; validar o material detectado e as condições do processo na documentação do fabricante.
Monitoramento em instalação com interface IO-Link ou entrada PNP em modo SIO, respeitando alimentação, corrente máxima de saída e classe A do mestre IO-Link.
Uso em ambiente com temperatura de -25...80 °C; para contato com fluido, respeitar a faixa declarada de -25...110 °C. A ficha não detalha compatibilidade química dos materiais do invólucro com fluidos específicos.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI5303 M30 x 1,5, PNP, IO-Link, verifique estes pontos:

Escolha o KI5303

Quando a detecção capacitiva, o ajuste de alcance de 0,5...40 mm, a saída PNP normalmente aberta e a montagem M30 x 1,5 não embutida atenderem ao projeto. Para integração IO-Link, confirme que o mestre é classe A.

Procure outra configuração

Quando o ponto de detecção necessário exceder 40 mm, a instalação exigir montagem embutida ou a rosca não corresponder a M30 x 1,5. Para essas condições, compare os requisitos com a ficha de outro modelo; não há dados suficientes aqui para indicar um modelo substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tipo declarado na ficha técnica.
Código do fabricante / modelo	KI5303	Identificação do produto.
GTIN	4021179297028	Identificador comercial.
NCM	8536.50.90	Classificação informada no cadastro.

Detecção e comutação
Alcance de detecção ajustável	0,5...40 mm	Faixa de ajuste declarada pelo fabricante.
Distância real de comutação Sr	25 ± 10 % mm	Valor nominal e tolerância informados.
Configuração de fábrica da distância de comutação	25 mm	Ajuste de fábrica.
Distância de comutação ajustável	Sim	A ficha indica possibilidade de ajuste.
Saída de comutação	PNP, normalmente aberta	Função de saída informada; funções IO-Link permitem parametrização de PNP/NPN e normalmente aberto/fechado.
Frequência de comutação DC	30 Hz	Frequência máxima especificada para comutação DC.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-15...15 % de Sr	Variação informada em relação a Sr.

Dados elétricos e proteção
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 22 mA	Consumo informado na ficha.
Corrente constante máxima da saída DC	200 mA	Limite máximo constante especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Classe de proteção elétrica	III	Classe declarada na ficha.
UL Enclosure type	Type 1	Classificação UL informada.
Alimentação UL	Limited Voltage/Current	Condição de alimentação UL informada.

Saídas e indicação
Função de saída	Normalmente aberto	Configuração indicada; a função pode ser parametrizada via IO-Link.
Indicador de status	1 x LED amarelo	Indicação do status de chaveamento.
Modo SIO	Sim	Operação em modo SIO disponível.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Tempo mínimo do ciclo do processo	20 ms	Ciclo mínimo informado para comunicação IO-Link.
Classe de mestre exigida	A	Classe de porta requerida para conexão IO-Link.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado pelo fabricante.
DeviceID default	689	Identificador padrão informado.
Funções IO-Link acíclicas	Indicação específica da aplicação; contador de horas de operação; NO/NC parametrizável; PNP/NPN parametrizável; ajuste do ponto de comutação; histerese	Funções listadas na ficha para parametrização e dados acíclicos.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface IO-Link.

Conexões e montagem
Designação da rosca	M30 x 1,5	Rosca do invólucro.
Tipo de montagem	Não embutido	Condição de instalação indicada.
Conexão elétrica	Cabo de 2 m, PUR, Ø 4 mm; 3 x 0,34 mm²	Tipo, comprimento, diâmetro e seção do cabo.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.
Dimensões	M30 x 1,5 / L = 92 mm	Dimensão mecânica informada.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente especificados.
Temperatura do fluido	-25...110 °C	Faixa de temperatura do fluido informada.
Certificado UL Ta	-25...60 °C	Faixa de temperatura ambiente declarada para a certificação UL.
Grau de proteção IP	IP 65, IP 67, IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Resistência a choques	DIN EN 60947-5-2; 30 g; 6 choques / 11 ms; meio seno (x, y, z)	Condição de ensaio indicada na ficha.
Estabilidade de vibração	DIN EN 60947-5-2; amplitude de 1 mm; duração de 5 min.; 30 min. por eixo na ressonância ou 55 Hz	Condição de ensaio indicada na ficha.

Materiais e dados mecânicos
Material do invólucro e porcas	PBT	Materiais especificados.
Material das tampas	PC	Material especificado.
Material da peça com potenciômetro	POM	Material especificado para a peça indicada.
Comprimento	92 mm	Comprimento informado.
Peso	96,7 g	Valor de peso do cadastro técnico.

Certificações e confiabilidade
Número do arquivo UL	E174191	Número informado na ficha.
Número de aprovação UL	D002	Identificação de aprovação informada.
MTTF	897 anos	Valor declarado no cadastro técnico; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 (38,4 kBaud), perfil Smart Sensor - SSP 0 Generic Profiled Sensor; classe de mestre exigida A.

• Modo SIO disponível; saída de comutação PNP.

Conexões

Elétrica Cabo de ligação de 2 m em PUR, Ø 4 mm, 3 x 0,34 mm². Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente constante máxima de 200 mA. A ficha informa proteção contra curto-circuito, sobrecarga e inversão de polaridade. Consulte o datasheet para a atribuição dos condutores.

Processo Não há conexão de processo para fluido informada. Conexão mecânica do sensor: rosca M30 x 1,5, montagem não embutida. O cabo elétrico é integrado ao sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital PNP em sistema alimentado dentro de 10...30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 10...30 V DC; confirme os limites de corrente e a configuração da entrada do controlador.
Integração IO-Link com mestre classe A	✓	O sensor dispõe de IO-Link e a ficha exige classe A para a porta do mestre.
Instalação que requer montagem embutida	✗	A montagem especificada é não embutida.
Aplicação que exige alcance maior que 40 mm	✗	O alcance de detecção ajustável informado é de 0,5...40 mm.
Aplicação com temperatura ambiente acima de 80 °C	✗	A temperatura ambiente especificada é -25...80 °C.
Aplicação com fluido entre -25 e 110 °C	✓	A faixa de temperatura do fluido informada é -25...110 °C; confirme que as demais condições de instalação também respeitam os limites do sensor.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI5303 M30 x 1,5, PNP, IO-Link

Confirme que a rosca M30 x 1,5 e a condição de montagem não embutida são compatíveis com o ponto de instalação.
Instale o sensor e fixe-o com as porcas fornecidas, sem exceder limites mecânicos não especificados neste contexto.
Posicione a face sensora de acordo com a aplicação e ajuste o ponto de detecção dentro da faixa indicada pelo fabricante.
Conecte o cabo de 3 condutores a uma alimentação de 10...30 V DC e a uma entrada compatível com saída PNP; consulte o datasheet para a identificação dos condutores.
Para IO-Link, conecte a uma porta de mestre classe A e configure o dispositivo usando os parâmetros e o perfil aplicáveis.
Verifique a indicação do LED amarelo e teste o chaveamento no ponto de operação antes de liberar o sistema.

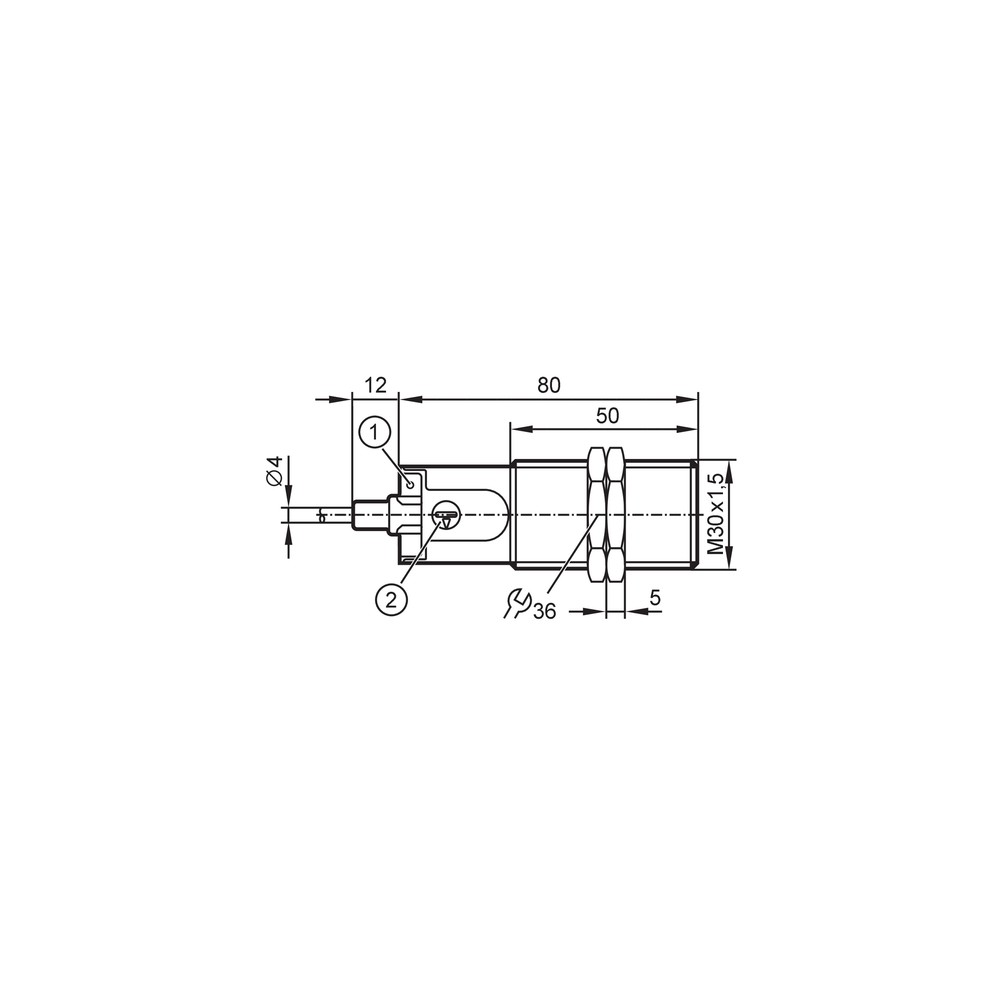

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado no ponto esperado.	Ponto de comutação ajustado fora da posição de detecção necessária ou objeto fora do alcance configurável.	Verifique a distância entre o objeto e a face sensora e confirme o ajuste do ponto de comutação no dispositivo ou via IO-Link.
A entrada do controlador não reconhece o sinal de saída.	Possível incompatibilidade entre saída PNP e tipo de entrada, alimentação ou ligação elétrica incorreta.	Confirme a alimentação de 10...30 V DC, a compatibilidade da entrada com PNP e a atribuição dos condutores no datasheet.
A comunicação IO-Link não é estabelecida.	Porta de mestre inadequada ou configuração de comunicação incompatível.	Confirme o uso de porta classe A, a revisão IO-Link 1.1 e a transferência COM2 (38,4 kBaud); confira a configuração do mestre.
O status indicado pelo LED não corresponde ao esperado.	Condição de detecção ou parametrização da função de saída diferente da configuração prevista.	Confira o estado de chaveamento, o ajuste do ponto de detecção e os parâmetros NO/NC e PNP/NPN configurados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI5303 (PT-BR) (Datasheet) Desenho em escala IFM KI5303 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5303 e para que serve?

É um sensor capacitivo para detecção de presença ou nível. A saída PNP e a interface IO-Link permitem integração com sistemas de automação compatíveis.

O que acompanha o sensor?

A ficha informa que são fornecidas duas porcas de fixação. Não há outro acessório listado no contexto.

O KI5303 funciona com qualquer mestre IO-Link?

Não: a ficha especifica mestre com porta classe A. O dispositivo usa IO-Link revisão 1.1 e COM2 a 38,4 kBaud.

Posso usar o sensor em uma instalação embutida?

A ficha especifica montagem não embutida. Para instalação embutida, escolha uma configuração cuja montagem seja explicitamente compatível.

Ele serve para detectar a mais de 40 mm?

Não, o alcance de detecção ajustável informado é de 0,5...40 mm. Para uma distância maior, será necessário avaliar outro sensor com alcance adequado.

O sensor não comuta; o que devo verificar antes de trocar?

Verifique se o objeto está dentro do alcance e se o ponto de comutação está ajustado corretamente. Confira também alimentação e ligação da saída PNP.

A entrada do CLP não acusa o sensor; qual pode ser a causa?

Uma causa possível é a entrada não ser compatível com PNP ou a ligação elétrica estar incorreta. Confirme o tipo de entrada, a alimentação e o esquema do datasheet.

É melhor comprar um sensor avulso ou um kit?

O contexto identifica o produto como uma unidade e informa duas porcas de fixação incluídas, sem descrever um kit. Verifique separadamente se a instalação exige componentes adicionais.

Quando devo escolher o KI5303 em vez de outro sensor?

Escolha-o quando a aplicação exigir detecção capacitiva, montagem não embutida M30 x 1,5 e saída PNP ou IO-Link, dentro das faixas especificadas. Se a aplicação exigir montagem embutida ou alcance acima de 40 mm, compare outro modelo com esses requisitos.

Que cuidados devo ter ao instalar o sensor?

Confirme a montagem não embutida, a compatibilidade da rosca e a ligação conforme o datasheet antes de energizar. Mantenha a temperatura ambiente dentro de -25...80 °C e consulte o fabricante sobre compatibilidade química com o fluido.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas para identificar a presença de um alvo; o comportamento depende da aplicação e do ajuste.

PNP

Tipo de saída de comutação especificado para o sensor, normalmente aberta na configuração informada.

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados com um mestre compatível.

Distância real de comutação usada como referência para os valores relativos de histerese e variação do ponto de comutação.

Montagem não embutida

Condição mecânica de montagem declarada para o sensor; deve ser considerada ao projetar o alojamento e a posição de instalação.
