Sensor Capacitivo IFM KI5207 M30

Pré-visualizar: KI5207 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-15mm

KI5207 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-15mm

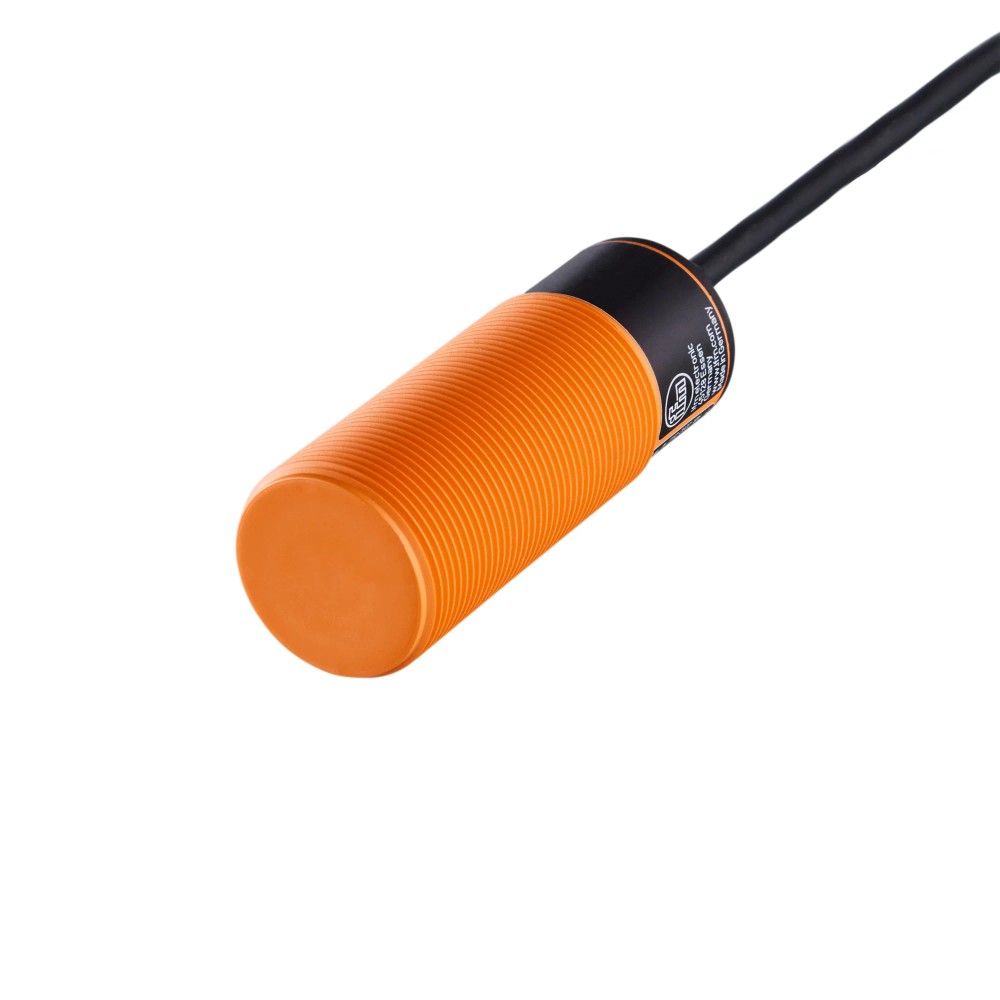

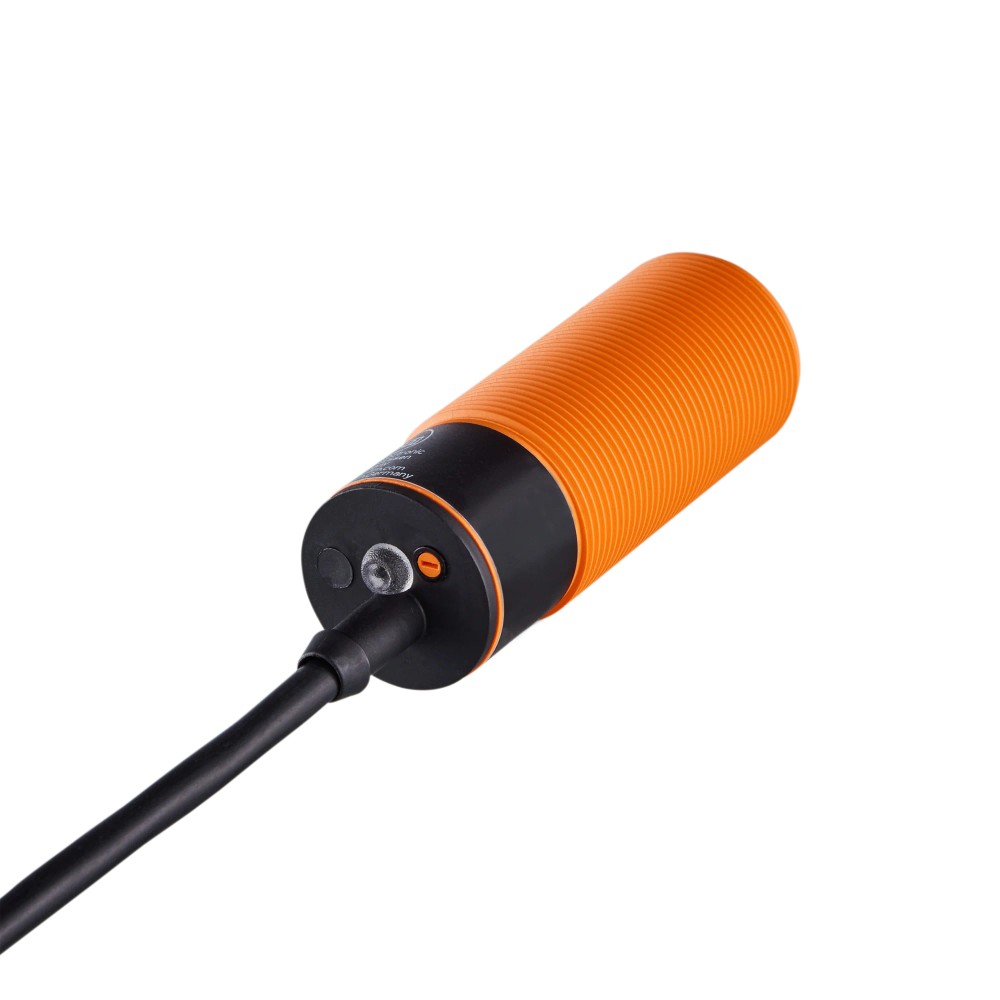

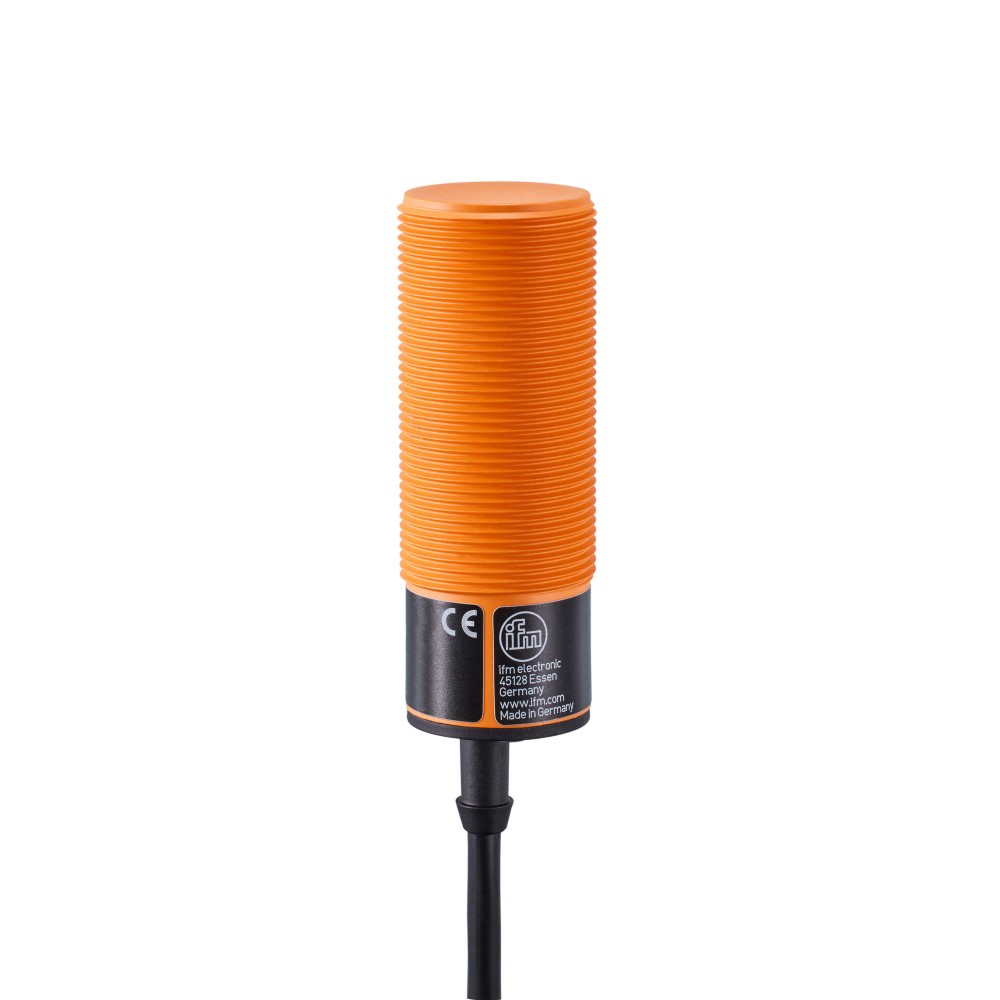

Imagem meramente ilustrativa

R$ 1.675,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5207
EAN: 4021179148160
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5207 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 3-15mm"

Destaques do Produto

Tecnologia

Capacitiva

Distância de detecção

Ajustável de 3 a 15 mm

Tipo de saída

PNP

Alimentação

10 a 36 V DC

Instalação

M30 x 1,5; não embutida

Conexão

Cabo PVC de 2 m, três fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI5207 M30 PNP, alcance de detecção de 3 a 15 mm

O IFM KI5207 é um sensor capacitivo para detecção de objetos ou materiais dentro de sua faixa de atuação. Possui saída PNP, distância de comutação ajustável de 3 a 15 mm e conexão por cabo PVC de 2 m com três fios. Seu invólucro roscado M30 x 1,5 é especificado para montagem não embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	3 a 15 mm; montagem não embutida
Saída	PNP, abertura/fechamento selecionável
Tensão de operação	10 a 36 V DC
Conexão elétrica	Cabo PVC de 2 m, 3 x 0,5 mm²
Rosca e comprimento	M30 x 1,5; comprimento de 81 mm
Grau de proteção	IP 65
Temperatura ambiente	-25 a 70 °C
Frequência de comutação	40 Hz
Corrente máxima constante da saída	250 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem sensor capacitivo com saída PNP e alimentação entre 10 e 36 V DC.
Instalações com montagem não embutida e espaço para invólucro roscado M30 x 1,5.
Detecção dentro da faixa de 3 a 15 mm, com distância de comutação ajustável.

⚠ Considere outro se precisa de:

Aplicações que exijam saída diferente de PNP ou alimentação fora de 10 a 36 V DC.
Instalações que exijam montagem embutida, pois o modelo é especificado para montagem não embutida.
Aplicações que demandem frequência de comutação superior a 40 Hz ou corrente constante acima de 250 mA na saída.

APLICAÇÕES E USO

Aplicação documentada: detecção capacitiva com montagem não embutida, distância ajustável de 3 a 15 mm, saída PNP e alimentação de 10 a 36 V DC; a ficha não identifica um processo ou material de aplicação específico.
Possibilidade de uso: detecção de materiais próximos ao sensor, considerando os fatores de correção informados para vidro, água, cerâmica e PVC. O desempenho na aplicação depende do material, da montagem e do ajuste; valide a distância efetiva conforme o datasheet.
Limites operacionais a considerar: temperatura ambiente de -25 a 70 °C, frequência de comutação DC de 40 Hz e corrente máxima constante da saída de 250 mA. A ficha não especifica adequação a um fluido, ambiente ou processo particular.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI5207 M30 PNP, alcance de detecção de 3 a 15 mm, verifique estes pontos:

Escolha o KI5207 quando

A aplicação exigir sensor capacitivo não embutido, saída PNP, alimentação de 10 a 36 V DC e ajuste de distância de comutação dentro da faixa indicada de 3 a 15 mm.

Considere outra configuração quando

O circuito exigir outra tecnologia ou tipo de saída, montagem embutida, alimentação fora da faixa especificada, frequência superior a 40 Hz ou corrente de saída acima de 250 mA. Confirme os requisitos do sistema e consulte o datasheet para avaliar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do produto.
Modelo	KI5207	Referência do fabricante e SKU.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179148160	Identificador comercial informado na ficha.
Categoria	Sensor capacitivo	Classificação do produto.

Detecção e saída
Alcance de detecção	3 a 15 mm	Faixa especificada; distância de comutação ajustável.
Montagem	Não embutido	Tipo de instalação indicado na ficha.
Distância de trabalho	0 a 12,1 mm	Valor informado pela ficha para a distância de trabalho.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado na ficha.
Distância de comutação ajustável	Sim	A ficha informa possibilidade de ajuste.
Função elétrica	PNP	Tipo de saída elétrica.
Função de saída	Abertura/fechamento selecionável	Função de saída selecionável conforme informado.
Frequência de comutação DC	40 Hz	Frequência especificada para operação em DC.
Histerese	1 a 15 % de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-15 a 15 % de Sr	Variação informada em relação a Sr.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 36 V DC	Faixa de operação indicada na ficha.
Consumo de corrente	13 mA a 24 V	Valor de consumo informado para a condição de 24 V.
Corrente máxima constante da saída de comutação DC	250 mA	Limite especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	II	Classificação indicada pelo fabricante.
EMC	EN 60947-5-2	Norma informada na ficha do produto.
Imunidade a interferência de frequência de rádio conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha.

Conexões e cabeamento
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,5 mm²	Tipo, comprimento e seção dos condutores especificados.
Número de fios	3	Quantidade de condutores indicada.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de condutores conforme ficha.

Condições ambientais
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 65	Grau de proteção declarado pelo fabricante; não amplia a faixa de operação especificada.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão de montagem roscada.
Dimensões	M30 x 1,5; comprimento de 81 mm	Dimensões informadas no anúncio.
Forma construtiva	Rosca	Tipo de invólucro especificado.
Materiais	Invólucro: PBT; porca: PA; tampas: TPU-E; componente com potenciômetro: PBT	Materiais informados na ficha.
Peso	181 g	Peso indicado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Display e operação
Indicador	1 LED vermelho de status de chaveamento	Indicação de estado informada na ficha.
Ajuste de distância de comutação	Ajustável	A ficha informa ajuste; configuração de fábrica de 15 mm.

Parâmetros relacionados ao material
Fator de correção para vidro	0,4	Fator informado na ficha para vidro.
Fator de correção para água	1	Fator informado na ficha para água.
Fator de correção para cerâmica	0,2	Fator informado na ficha para cerâmica.
Fator de correção para PVC	0,2	Fator informado na ficha para PVC.

Confiabilidade e classificação
MTTF	692 anos	Valor informado no dataset; não representa garantia nem vida útil assegurada.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial; a saída especificada é discreta PNP.

Conexões

Elétrica Alimentação de 10 a 36 V DC. Cabo PVC de 2 m, com três condutores de 0,5 mm²: BN marrom, BU azul e BK preto. Saída PNP; corrente máxima constante da saída de comutação DC de 250 mA. Verifique a compatibilidade elétrica com a entrada do controlador antes da ligação.

Processo Invólucro roscado M30 x 1,5; montagem não embutida. A ficha não especifica um conector de processo separado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal discreto PNP e alimentação entre 10 e 36 V DC	✓	Essas características correspondem à alimentação e à saída especificadas para o sensor; confirme também os limites da entrada e a corrente da carga.
Instalação com rosca M30 x 1,5 e montagem não embutida	✓	A rosca e o tipo de montagem correspondem às especificações do KI5207.
Instalação que exige montagem embutida	✗	O produto é especificado para montagem não embutida.
Circuito que exige saída diferente de PNP ou tensão DC fora de 10 a 36 V	✗	A ficha especifica saída PNP e tensão de operação de 10 a 36 V DC.
Aplicação com frequência de comutação requerida acima de 40 Hz	✗	A frequência de comutação DC especificada é 40 Hz.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI5207 M30 PNP, alcance de detecção de 3 a 15 mm

Confirme que a aplicação requer montagem não embutida e rosca M30 x 1,5; consulte o desenho dimensional antes de preparar a instalação.
Verifique se a alimentação disponível está entre 10 e 36 V DC e se a entrada do controlador aceita saída PNP.
Identifique os condutores pelo código de cores informado: BN marrom, BU azul e BK preto; consulte o datasheet para o esquema de ligação.
Instale o sensor na posição prevista para montagem não embutida, sem aplicar esforço ao cabo durante a fixação.
Ajuste a distância de comutação conforme a aplicação, respeitando a faixa de 3 a 15 mm e consultando o procedimento do fabricante.
Após energizar, observe o LED vermelho de status de chaveamento e confirme o comportamento da saída no circuito conectado.

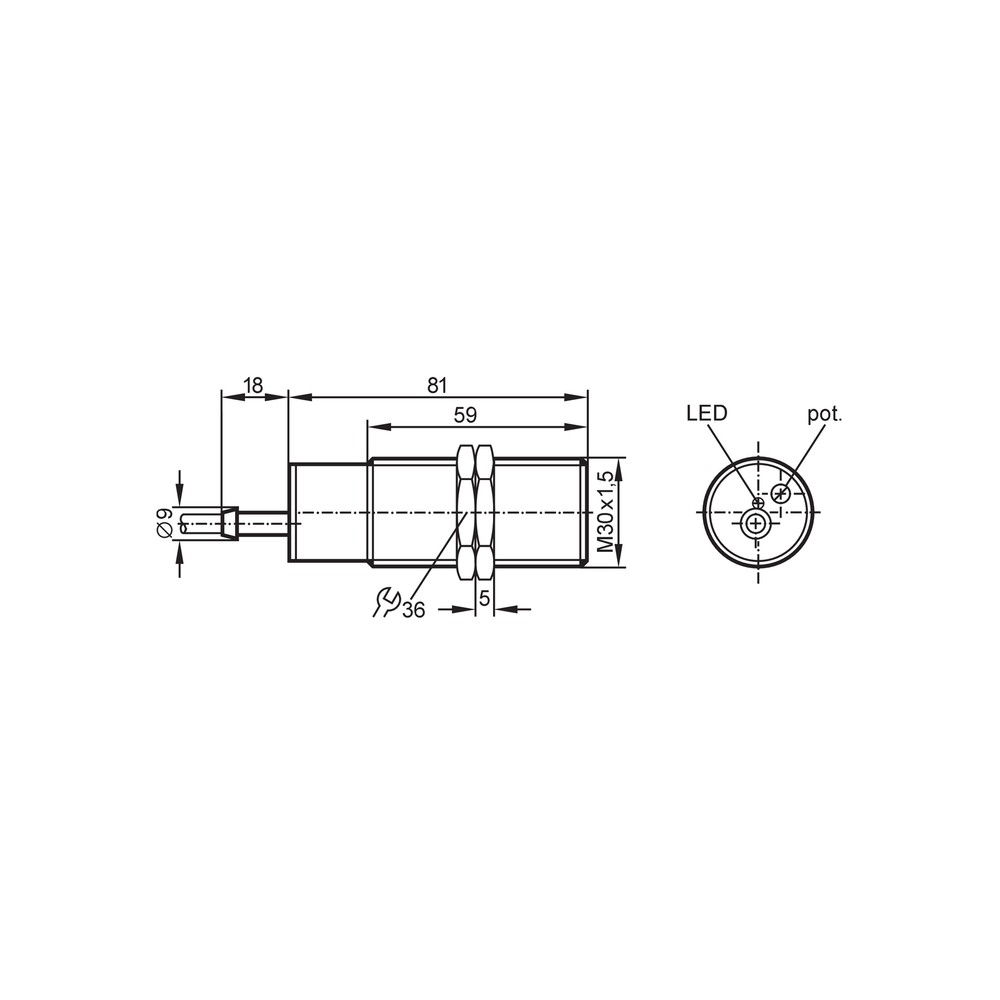

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação
1 chave de fenda

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante a aproximação do alvo.	Alimentação fora da faixa especificada, ligação incorreta dos condutores ou distância de detecção fora do ajuste aplicável.	Meça a alimentação nos terminais, confira a identificação dos fios no datasheet e verifique o ajuste e a distância entre sensor e alvo.
O sensor comuta, mas a entrada do controlador não reconhece o sinal.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada do controlador, ou ligação incorreta do sinal.	Confirme que a entrada aceita PNP, revise o esquema de ligação do fabricante e verifique a tensão de saída durante a comutação.
O estado de saída muda em uma distância diferente da esperada.	Ajuste da distância de comutação, material do alvo e fator de correção associado.	Confira o ajuste do sensor, meça a distância real de atuação e compare o material do alvo com os fatores de correção listados no datasheet.
O sensor apresenta interrupções ou deixa de operar após a ligação da carga.	Corrente da carga acima do limite especificado ou condição de curto-circuito no circuito conectado.	Verifique a corrente constante da carga, que não deve exceder 250 mA, inspecione o cabeamento e consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM KI5207 em português (Datasheet) Desenho em escala do KI5207 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5207 e para que serve?

É um sensor capacitivo com saída PNP para detectar materiais dentro de uma distância de comutação ajustável de 3 a 15 mm. A ficha especifica montagem não embutida.

Qual é a tensão de alimentação e que tipo de saída ele tem?

Opera com 10 a 36 V DC e possui saída PNP, com função de abertura/fechamento selecionável. Confirme que a entrada do controlador aceita esse tipo de sinal.

O sensor serve para montagem embutida?

Não; a ficha especifica o KI5207 para montagem não embutida. Para montagem embutida, selecione um modelo cuja ficha declare essa condição.

Posso usar este sensor em um circuito que exige saída NPN?

A ficha deste modelo especifica saída PNP, não NPN. Se o circuito exigir NPN, procure uma versão cuja documentação declare esse tipo de saída.

O sensor não comuta; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, que deve estar entre 10 e 36 V DC, a ligação dos condutores e a distância entre o sensor e o alvo. Confira também o ajuste da distância de comutação.

A entrada do CLP não reconhece o sensor; qual pode ser a causa?

Uma causa possível é a entrada não aceitar sinal PNP ou haver erro de ligação. Confirme o tipo da entrada e compare a fiação com o esquema do datasheet.

É melhor comprar o KI5207 ou escolher um sensor de outra tecnologia?

Escolha o KI5207 se a aplicação exigir sensor capacitivo, saída PNP e montagem não embutida dentro das condições especificadas. Se o requisito elétrico ou de instalação for diferente, compare com a ficha de outro modelo antes da seleção.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação e uma chave de fenda como acessórios incluídos. O produto é indicado como uma peça por embalagem.

Como conferir os fios e ajustar o sensor durante a instalação?

Use a identificação de fios indicada pelo fabricante — BK preto, BN marrom e BU azul — e consulte o datasheet para o esquema de ligação. O ajuste da distância deve permanecer dentro da faixa especificada.

O sensor tem conector M12 para ligar ao controlador?

A ficha informa cabo PVC de 2 m com três condutores, não um conector M12. Considere essa conexão ao planejar a instalação elétrica.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar a presença de materiais; a ficha do KI5207 também informa fatores de correção para alguns materiais. (Ref.: Tipo de sensor; fator de correção)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: Função elétrica)

Montagem não embutida

Configuração de montagem indicada para o sensor, distinta de uma montagem embutida. (Ref.: Montagem)

Histerese

Diferença de comutação expressa como percentual de Sr, conforme a faixa informada na ficha. (Ref.: Histerese: 1 a 15 % de Sr)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante. (Ref.: Grau de proteção IP 65)
