Sensor Capacitivo IFM KI5087 M30 15mm IO-Link

Pré-visualizar: KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link

KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link

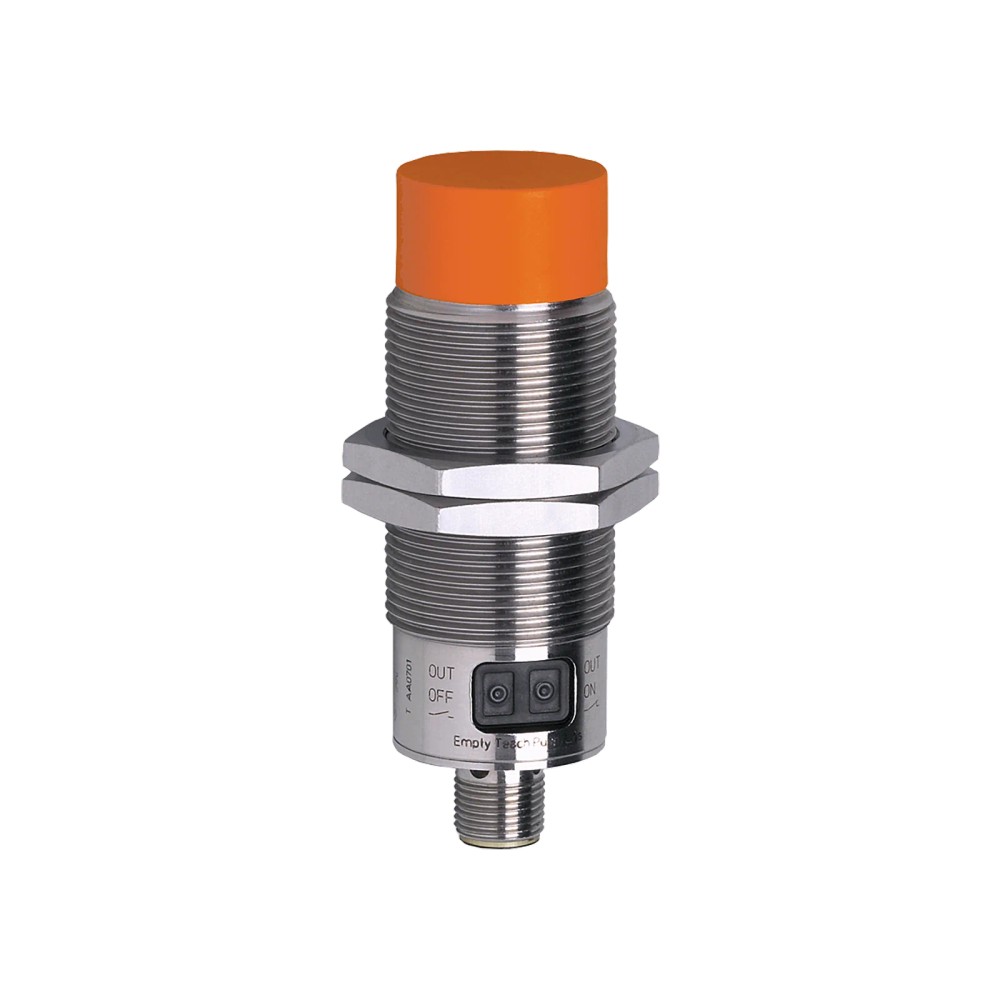

Imagem meramente ilustrativa

R$ 1.647,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5087
EAN: 4021179148078
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link"

Destaques do Produto

Tecnologia

Sensor capacitivo

Distância de detecção

15 mm, não embutido

Saída

PNP, abertura/fechamento selecionável

Comunicação

IO-Link; modo SIO disponível

Conexão

M12, codificação A, 3 contatos

Alimentação

10...30 V DC; condição estendida informada de 10...36 V DC a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link

O IFM KI5087 é um sensor capacitivo industrial para detectar objetos ou materiais por proximidade. Possui montagem não embutida, distância de detecção de 15 mm e saída PNP com função de abertura/fechamento selecionável. Comunica-se por IO-Link e conecta-se eletricamente por M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Distância de detecção	15 mm; montagem não embutida
Saída de comutação	PNP; abertura/fechamento selecionável
Interface de comunicação	IO-Link
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC; 10...36 V DC a 60 °C
Formato e comprimento	M30 x 1,5; 90 mm
Grau de proteção	IP65 e IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva em instalações industriais que atendam à distância nominal de 15 mm e à montagem não embutida.
Aplicações com entrada de controle compatível com saída PNP e alimentação DC dentro da faixa indicada.
Sistemas que utilizem IO-Link ou operação SIO, observadas as condições de conexão e configuração do sistema.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida; este modelo está especificado para montagem não embutida.
Aplicações que necessitem de distância de detecção superior a 15 mm, frequência de comutação superior a 10 Hz ou temperatura ambiente fora de -25...80 °C.
Entradas de controle que não sejam compatíveis com saída PNP. A ficha não especifica compatibilidade com entradas NPN.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção capacitiva industrial, com ponto de detecção nominal de 15 mm e instalação não embutida; o material-alvo e as condições específicas devem ser validados na aplicação.
Possibilidade de integração: entrada de CLP compatível com saída PNP, em sistema IO-Link ou modo SIO. Essa possibilidade depende da compatibilidade elétrica e da configuração do controlador.
A operação deve respeitar alimentação DC especificada, temperatura ambiente de -25...80 °C e frequência de comutação de até 10 Hz.
A ficha não identifica materiais-alvo específicos nem fornece uma distância de detecção garantida para cada material; validar o comportamento no processo antes da aplicação definitiva.

COMO ESCOLHER

Antes de comprar o KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link, verifique estes pontos:

Escolha o KI5087 quando

A aplicação requer detecção capacitiva não embutida a 15 mm, saída PNP, conexão M12 de 3 contatos e interface IO-Link ou modo SIO, dentro dos limites ambientais e elétricos especificados.

Avalie outro modelo quando

O projeto exigir montagem embutida, distância nominal maior que 15 mm, frequência acima de 10 Hz, temperatura fora da faixa especificada ou um tipo de saída diferente de PNP. Compare os requisitos com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Princípio de medição indicado na ficha.
Fabricante e modelo	IFM KI5087	Código de fabricante e modelo do produto.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de sensor informado para comunicação.

Alimentação e dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC; 10...36 V DC a 60 °C	Faixas declaradas pelo fabricante; observar a condição de temperatura indicada.
Consumo de corrente	< 18 mA	Valor máximo declarado para consumo do sensor.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Níveis e padrões de compatibilidade eletromagnética listados na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Abertura/fechamento, selecionável	Comportamento selecionável conforme configuração.
Corrente máxima constante	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída DC.
Frequência de comutação DC	10 Hz	Frequência de comutação especificada.
Modo SIO	Sim	Operação em modo SIO indicada como disponível.

Detecção e desvios
Alcance de detecção	15 mm	Distância nominal indicada; montagem não embutida.
Histerese	1...15 % de Sr	Faixa de histerese referenciada a Sr.
Variação no ponto de comutação	-20...20 % de Sr	Variação declarada relativamente a Sr.

Tempos de processo
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo de ciclo informado na ficha.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link, revisão 1.1	Interface e revisão declaradas.
Tipo de transferência	COM1 (4,8 kBaud)	Taxa e tipo de transferência especificados.
Padrão SDCI	IEC 61131-9 CDV	Padrão indicado para a interface.
Conexão elétrica	1 x M12; codificação A; 3 contatos	Conector elétrico informado; consultar o datasheet para atribuição dos pinos.
Conexão de processo	Rosca M30 x 1,5	Dimensão mecânica da rosca do sensor.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; instalar e conectar conforme as condições do fabricante.
Resistência a choques	EN 60068-2-27 Ea, 30 g, 6 choques / 11 ms, meio seno (x, y, z)	Ensaio e condição de choque informados.
Estabilidade de vibração	EN 60068-2-6 Fc, 10...55 Hz, amplitude de 1 mm; duração de 5 min e 30 min por eixo na ressonância ou 55 Hz	Condições de vibração declaradas pelo fabricante.
MTTF	719 anos	Valor informado na base técnica; não equivale a período de garantia.

Dados mecânicos e materiais
Formato de montagem	Forma construtiva de roscas; montagem não embutida	Configuração mecânica e condição de instalação indicadas.
Dimensões	M30 x 1,5; comprimento 90 mm	Dimensão da rosca e comprimento total informados.
Material do invólucro e tampas	Aço inoxidável 1.4404 (316L)	Material declarado para invólucro e tampas.
Outros materiais	Botão: TPE-U; tampa: PBT; janela de LEDs: PEI; porca: latão revestido com bronze branco	Materiais listados na ficha técnica.
Peso	119,2 g	Peso informado para o produto.
Acessórios incluídos	2 porcas de fixação	Material incluído indicado na ficha.

Displays e elementos de operação
Indicador de estado	1 LED amarelo para status de chaveamento	Indicação visual do estado de comutação.
Função teach	Sim	Função teach indicada como disponível.
Trava eletrônica	Sim	Recurso indicado na ficha.

Dados de identificação comercial
SKU e part number	KI5087	Identificadores do produto.
GTIN	4021179148078	Código global de identificação comercial.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM1 (4,8 kBaud).

• Modo SIO disponível.

• Perfil indicado: Smart Sensor - SSP 0 Generic Profiled Sensor.

• Padrão SDCI indicado: IEC 61131-9 CDV.

Conexões

Elétrica Conector M12, codificação A, 3 contatos; alimentação DC de 10...30 V, com faixa informada de 10...36 V DC a 60 °C. Saída PNP. Verifique a atribuição dos pinos e a ligação no datasheet antes de energizar.

Processo Corpo roscado M30 x 1,5; comprimento de 90 mm. Instalação especificada como não embutida. A conexão de processo não deve ser confundida com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com sensor PNP e alimentação DC dentro da faixa especificada	✓	A ficha especifica saída PNP e alimentação DC de 10...30 V, com condição estendida informada a 60 °C.
Sistema que comunica com sensores IO-Link	✓	O produto possui interface IO-Link, revisão 1.1, transferência COM1 e perfil SSP 0 Generic Profiled Sensor.
Controle digital sem comunicação IO-Link, usando modo SIO	✓	A ficha informa modo SIO disponível; a entrada deve ser compatível com a saída PNP.
Montagem embutida	✗	O KI5087 está especificado para montagem não embutida.
Entrada exclusivamente NPN	✗	A saída especificada é PNP; a ficha não declara compatibilidade com entrada exclusivamente NPN.
Operação acima de 10 Hz ou fora de -25...80 °C de temperatura ambiente	✗	A frequência de comutação indicada é 10 Hz e a temperatura ambiente especificada é -25...80 °C.

INSTALAÇÃO

Como instalar o KI5087 IFM - Sensor Capacitivo IFM Detecção Industrial M30 15mm PNP IO-Link

Confirme que o modelo KI5087 atende ao requisito de detecção não embutida e à distância nominal de 15 mm.
Verifique o espaço e o suporte mecânico para a rosca M30 x 1,5 e o comprimento de 90 mm.
Fixe o sensor utilizando as duas porcas incluídas, sem exceder condições de montagem não especificadas na ficha.
Conecte o cabo ao conector M12, codificação A, de 3 contatos; consulte o datasheet para confirmar a atribuição dos pinos.
Confira a alimentação DC, a polaridade e a compatibilidade da entrada com a saída PNP antes de energizar.
Configure a operação IO-Link ou SIO e a função de saída desejada; valide a detecção no processo e observe o LED amarelo de status.

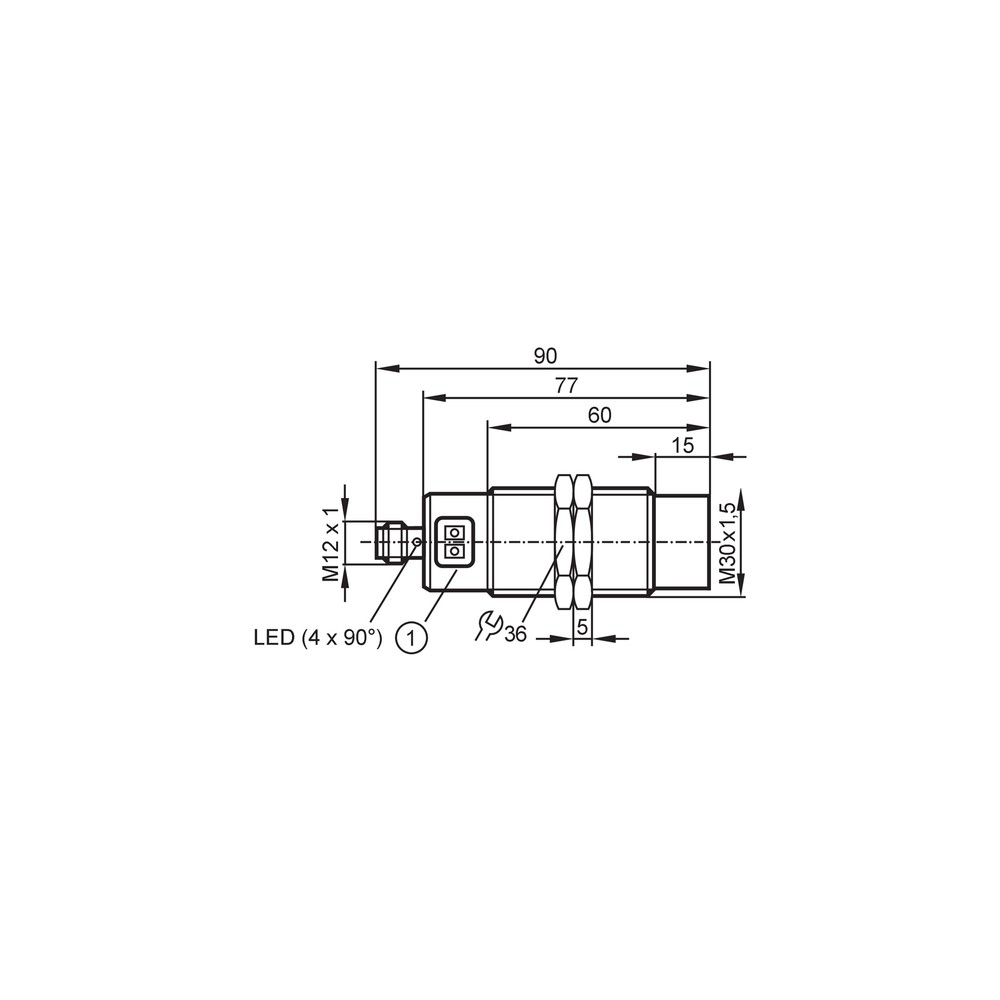

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou alvo além da distância nominal de detecção.	Meça a alimentação nos terminais, confira a ligação pelo esquema do datasheet e teste o alvo dentro da distância nominal de 15 mm.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada, ou erro na ligação do conector.	Confirme que a entrada aceita PNP e verifique os pinos e a polaridade conforme o datasheet.
O estado de comutação oscila ou não corresponde à lógica esperada.	Função de abertura/fechamento ou configuração de comunicação não alinhada com a lógica do controle.	Confira a seleção da função de saída e valide a parametrização IO-Link ou o modo SIO utilizado.
O sensor deixa de responder à comunicação IO-Link.	Configuração de comunicação ou conexão incompatível com a interface e o tipo de transferência do sensor.	Verifique a conexão M12, a configuração do mestre e os parâmetros indicados para IO-Link revisão 1.1 e COM1 (4,8 kBaud).

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM KI5087 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5087 e para que serve?

É um sensor capacitivo industrial para detecção por proximidade. Sua ficha especifica montagem não embutida e alcance de detecção de 15 mm.

O KI5087 funciona com IO-Link e com entrada digital convencional?

Sim. Possui IO-Link revisão 1.1 e modo SIO; para operação digital, a entrada deve ser compatível com a saída PNP.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há outros acessórios indicados.

Posso instalar o KI5087 embutido em uma superfície metálica?

Não: a ficha especifica montagem não embutida. Ela não fornece uma condição de instalação embutida para este modelo.

Ele serve para uma entrada de CLP que aceita somente sensor NPN?

A ficha especifica saída PNP, portanto não é indicado para uma entrada exclusivamente NPN sem interface de adaptação compatível.

O sensor não detecta o alvo; o que verifico antes de substituir?

Verifique a alimentação, a ligação elétrica e se o alvo está dentro da distância nominal de 15 mm. A ficha não informa distâncias específicas por material.

A saída não aparece no CLP; o que pode estar errado?

Uma causa provável é incompatibilidade entre a entrada do CLP e a saída PNP, ou ligação incorreta no M12. Confirme o tipo de entrada e os pinos no datasheet.

Devo escolher este sensor ou um modelo embutido?

Escolha o KI5087 quando a instalação for não embutida e os requisitos forem atendidos por 15 mm de alcance e saída PNP. Para instalação embutida, selecione um modelo cuja ficha declare essa condição.

Como identifico a conexão elétrica e instalo o sensor?

A conexão é M12, codificação A, com 3 contatos. Consulte a atribuição dos pinos no datasheet e confirme alimentação e compatibilidade PNP antes de energizar.

Como verificar a detecção durante o comissionamento?

Aproxime o alvo nas condições reais do processo e observe o LED amarelo de status de chaveamento. A ficha não especifica um procedimento de calibração adicional.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio de medição capacitivo para detectar a presença de um alvo. (Ref.: princípio de medida capacitivo)

Montagem não embutida

Instalação em que o sensor não é especificado para ficar embutido na superfície de montagem. (Ref.: tipo de montagem não embutido)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada do controlador deve ser compatível. (Ref.: função elétrica PNP)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link revisão 1.1; COM1, 4,8 kBaud)

Histerese

Diferença entre os pontos de comutação e de liberação, expressa aqui como percentual de Sr. (Ref.: histerese 1...15 % de Sr)
